BRUGSANVISNING KA241Y ACER

Guide til hurtig opstart af LCD-skærm fra Acer

Vigtige sikkerhedsinstruktioner

Læs følgende instruktioner grundigt.

1. Sådan rengøres LCD-skærmen: Sørg for, at skærmen er elektrisk klassificeret til at fungere med den tilgængelige vekselstrøm, hvor du befinder dig.

2. Sluk for LCD-skærmen, og tag netledningen ud.

3. Sprøjt et rengøringsmiddel uden opløsningsmidler på en klud, og rengør skærmen forsigtigt.
4. DU MÅ IKKE SPR∅JTE ELLER HÆLDE NOGEN FORM FOR VÆSKÉ DIREKTE PÅ SKÆRMEN ELLER BAGBEKLÆDNINGEN.
5. DU MÅ IKKE BRUGE AMMONIAK- ELLER ALKOHOLBASEREDE RENG∅RINGSMIDLER PÅ LCD-SKÆRMEN ELLER BAGBEKLÆDNINGEN.

6. Acer er ikke ansvarlig for skader, som resultat af brugen af ammoniak- eller alkoholbaserede rengøringsmidler.

7. Placer ikke LCD-skærmen i nærheden af et vindue. Skærmen kan blive alvorligt beskadiget, hvis den udsættes for regn, fugt eller sollys.

8. Udsæt ikke LCD-skærmen for tryk. For højt tryk kan forårsage permanent skade på skærmen.

9. Fjern ikke bagbeklædningen, og forsøg ikke selv at udføre reparationer på enheden. En autoriseret tekniker bør foretage enhver form for eftersyn.
10. Opbevar LCD-skærmen i et rum med en temperatur på -20° til 60° C. Opbevaring af LCD-skærmen uden for dette temperaturområde kan medføre permanent beskadigelse.
11. Tag øjeblikkeligt alle stik fra skærmen ud, og kontakt en autoriseret tekniker, hvis nogen af følgende situationer opstår:

- Skærm til PC-signalkablet er flosset eller beskadiget.

- Væske spildes på LCD-skærmen, eller skærmen udsættes for regn.

- LCD-skærmen eller bagbeklædningen er beskadiget.

Montering af skærmen på foden

1. Tag skærmen ud af emballagen.
2. Monter soklen på foden. (for udvalgte modeller)
3. Drej med uret for at låse. Sørg for, at foden er låst fast på soklen. (for udvalgte modeller)
4. Fastgør foden til soklen ved at dreje skruen med en skive eller en passende mønt. (for udvalgte modeller)

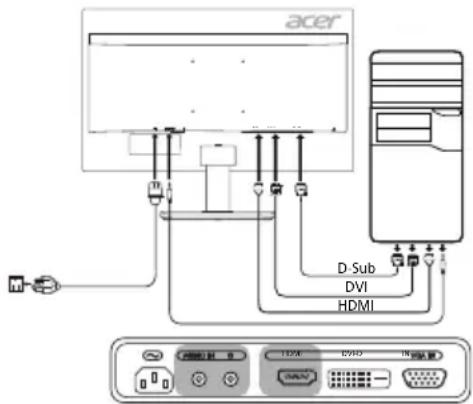

Tilslutning af skærmen til en computer

1. Sluk skærmen, og tag computerens netledning ud af stikket.
2. 2-1 Tilslut videokablet

a. Sørg for, at både skærmen og computeren er slukket.
b. Tilslut VGA-videokablet til computeren.

2-2 Tilslut det digitale kabel (kun model med dual-indgang)

a. Sørg for, at både skærmen og computeren er slukket.
b. Tilslut den ene ende af det 24-benede DVI-kablet til bagsiden af skærmen, og tilslut den anden ende af kablet til computerens port.

2-3 Tilslut HDMI-kablet (kun model med HDMI-indgang) (ekstraudstyr)

a. Sørg for, at både skærmen og computeren er slukket.
b. Tilslut HDMI-kablet til computeren.

1. Tilslut lydkablet. (ekstraudstyr)
2. Sæt skærmens strømkabel i strømstikket på bagsiden af skærmen.
3. Tilslut computerens og skærmens strømkabler til en stikkontakt i nærheden.

acer D Sub DVI HDMI

ekstraudstyr

Udvendige knapper

Nr.IkonPunktBeskrivelse
1, 2	[IMAGE]	Tænd/sluk-knap/indikator	Tænder og slukker for skærmen. Blå angiver, at skærmen er tændt. Gul angiver standby/strømbesparende tilstand.
3	Input	Indgangsknap Tryk for at skifte indgangskilde.
4	Lydstyrkeknap		Tryk for at aktivere justeringsskyderen til lydstyrke.
5	OSD-funktioner		Tryk for at få vist OSD. Tryk igen for at foretage et valg i OSD.
6	AUTO	Auto-justeringsknap/Afslut	Hvis OSD er aktiveret, skal du trykke på Auto for at afslutte OSD. Når OSD er inaktiv, skal du trykke på Auto, hvorved skærmen automatisk vil optimere visningsposition, fokus og ur på skærmen.
7	Empowering-knap		Tryk på Empowering-knappen for at åbne Acer eColor Management OSD og få adgang til scenarietilstandene.

7 6 5 4 3 2 1

Regler og sikkerhedsforskrifter

FCC-forskrifter

Denne enhed er blevet testet og fundet i overensstemmelse med grænserne for en digital enhed i klasse B i henhold til afsnit 15 i FCC-reglerne. Disse grænser er fastsat for at yde rimelig beskyttelse mod skadelig interferens i beboelsesinstallationer. Denne enhed genererer, bruger og kan udstråle radiofrekvensenergi. Hvis produktet ikke installeres og bruges i overensstemmelse med instruktionerne, kan det forårsage skadelig interferens for radiokommunikation.

Der er dog ingen garanti for, at interferens ikke vil forekomme i en bestemt installation. Hvis denne enhed forårsager skadelig interferens ved radio- eller tv-modtagelse, hvilket kan fastslås ved at slukke for enheden og tænde den igen, opfordres brugeren til at forsøge at afhjælpe interferensen ved en eller flere af følgende foranstaltninger:

• Juster eller flyt modtagerantennen.
• Forøg afstanden mellem enheden og modtageren.
• Slut enheden til en stikkontakt på et andet kredsløb end det, modtageren er tilsluttet.
• Kontakt forhandleren eller en erfaren radio/tv-tekniker for at få hjælp.

Acer Inc. erklærer herved, at denne LCD-skærm overholder de væsentlige krav og andre relevante bestemmelser i EMC-direktivet 2014/30/EU, lavspændingsdirektivet 2014/35/EU og RoHS-direktivet 2011/65/EU og direktiv 2009/125/EF om rammerne for fastlæggelse af krav til miljøvenligt design af energirelaterede produkter.

Bemærk:

Løft ikke skærmen i dens fod for at undgå at beskadige skærmen.

Bemærk: Skærmede kabler

Alle forbindelser til andre computerenheder skal foretages med afskærmede kabler for at overholde EMC-reglerne.

Bemærk: Eksterne enheder

Kun eksterne enheder (indgående/udgående enheder, terminaler, printere osv.), som er certificeret i overensstemmelse med klasse B-grænserne, må tilsluttes dette udstyr. Brug af ikke-certificerede enheder forventes at medføre interferens i radio- og tv-modtagelse.

Forsigtig

Ændringer eller modifikationer, som ikke er udtrykkeligt godkendt af producenten, kan ugyldiggøre brugerens ret, som er ydet af FCC (Federal Communications Commission), til at bruge dette produkt.

Driftsbetingelser

Denne enhed overholder afsnit 15 i FCC-reglerne. Driften er underlagt følgende to betingelser: (1) denne enhed må ikke forårsage skadelig interferens, og (2) enheden skal acceptere modtaget interferens, herunder interferens, der kan forårsage uønsket drift.

Bemærk: Canadiske brugere

Denne digitale enhed i klasse B overholder den canadiske ICES-003.

Bortskaffelse af udstyr af brugere i private husholdninger i den Europæiske Union

Dette symbol på produktet eller emballagen angiver, at dette produkt ikke må bortskaffes sammen med det øvrige husholdningsaffald. I stedet er det dit ansvar at bortskaffe udstyret ved at aflevere det på et angivet indsamlingssted for genanvendelse af elektrisk og elektronisk udstyr. Separat indsamling og genanvendelse af udstyret er med til at bevare naturlige ressourcer og sikre, at det genbruges på en måde, der beskytter menneskers sundhed og miljøet. For flere oplysninger om, hvor du kan aflevere dit udstyr til genbrug, skal du kontakte din kommune, dit renovationsselskab eller den butik, hvor du købte produktet.

SPECIFICATIONER

LCD-panel	Driversystem TFT farve-LCD
	Størrelse 23,8"W (60 cm)
	Pixelafstand: 0,2745 mm (H) x 0,2745 mm (V)
	Lysstyrke	250 cd/m2(typisk)
	Kontrast 100000000:1 Maks. (ACM)
	Betragtningsvinkel 178° (H) 178° (V) (CR=10)
	Svartid 4 ms (G til G)
	Paneltype VA
	Video R, G, B analogt interface
	H-frekvens 31 kHz - 83 kHz
	V-frekvens 56 - 76 Hz
Skærmfarver 16,7 mio. farver
Pixelfrekvens		VGA/HDMI: 170 MHzDVI: 165 MHz
Maksimal oplosning 1920 x 1080 ved 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energiklasse B
*Årligt energiforbrug 38 (kWh) (til model med HDMI-indgang)
Strømforbrug (ved 200 enheder)	Tændt tilstand	21 W (typisk)
	Slumretilstand	0,5 W (typisk)
	Slukket tilstand	0,35 W (typisk)
Indgangsstik		D-SubDVI-D 24 ben (kun model med dual-indgang)HDMI (kun model med HDMI-indgang)
Videoindgangssignal		Analog: 0,7 Vp-p (standard), 75 OHM, positivDigitalt signal (kun model med dual-indgang)HDMI (kun model med HDMI-indgang) (ekstraudstyr)
Højttalere		2 W x 2 (ekstraudstyr)
Maksimal skærmstørrelse		Vandret: 534,74 mmLodret: 313,26 mm
Strømkilde		100-240 V, 50/60 Hz
Miljohensyn		Driftstemp.: 0° til 40°COpbevaringstemp.: -20° til 60°CLuftfugtighed ved drift: 20 % til 80 %
Mål		539,9 (B) x 422,4 (H) x 212,9 (D) mm
Vægt (N. V.) 4,11 kg (netto)
Funktionsspecifikationer		Hældning: -5° til +20° (der kan kun opnås en bagudvendt hældning på 20 grader i den hojeste position)Drejning: NejHøjdejustering: NejRotation: NejAftagelig fod: Ja (aftagelig fod med skrueudlösning)
Udvendige knapper	Knapper	Tænd/sluk-knapMENU/ENTERIndgangLysstyrke/AfslutLydstyrkeE(Empowering)-knap
	Funktioner	LysstyrkeKontrastBlåt lysACMH.-position (kun model med analog indgang)V.-position (kun model med analog indgang)Fokus (kun model med analog indgang)Ur (kun model med analog indgang)Automatisk konfiguration (kun model med analog indgang)Farvetemperatur6-akset nuance6-akset mætningLydstyrkeOver DriveSprogOSD-timeoutIndgangAutomatisk kildeDP-formatBredformatDDC/CI Til/FraHurtig opstartOplysninger om skærmNulstil alle indstillingerAfslut
Alle specifikationer kan ændres uden varsel.

Find vejledninger og andre dokumenter til dit Acer-produkt på Acers officielle support-websted.

*Årligt energiforbrug er beregnet på baggrund af det typiske strømforbrug i 4 timer om dagen, 365 dage om året.
