HASZNÁLATI ÚTMUTATÓ KA241Y ACER

Acer LCD monitor – Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.

2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.

3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt.
4. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
   • NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZÖN VAGY A TARTÓN.

5. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.

6. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.

7. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
8. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
9. Az LCD monitort -20 és +60 °C közötti hömérsékletű helyiségben tárolja. Az e tartományon kívüli hömérsékletek károsíthatják az LCD monitort.
10. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:

- A monitor és a számítógép közötti kábel kikopott vagy megsérült.

• Az LCD monitorra folyadék ömlött vagy a monitort eső érte.
• Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart egy csavarhúzó vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

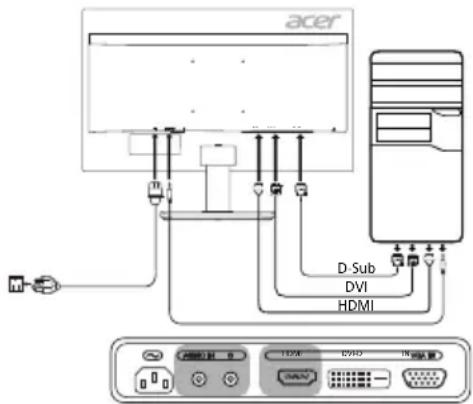

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 A videokábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a VGA videokábelt a számítógéphez.

2-2 Csatlakoztassa a digitális kábelt (csak a két bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a 24 tűs DVI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-3 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a HDMI-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (Opcionális)

2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.

3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.

acer D Sub DVI HDMI

opcionális

Külső kezelőszervek

Szám Ikon Elem Leírás
1, 2	[IMAGE]	Bekapcsológomb/jelzőfény	Be- és kikapcsolja a monitort. A kék fénya bekapcsolt állapotot jelzi. A borostyánsárgafény a készenléti/energiatakarékos módot jelzi.
3	Input	Bemenet gomb A bemeneti források közti váltásra szolgál.
4	Hangerőgomb		A gomb megnyomására megjelenik ahangerőcsúszka.
5	OSD-funkoldk		Nyomja meg az OSD megjelenítéséhez. Nyomjameg újból a kijelölt OSD-elem megnyitásához.
6	AUTO	Automatikusbeállítás gomb/Kilépés	Ha az OSD aktív, nyomja meg azAutogombotaz OSD-ből való kilépéshez. Amikor az OSDnem látható a képernyőn, nyomja meg azAutogombot, és a monitor automatikusan optimalizáljaa kép pozícióját, fókuszát és a kijelző frekvenciáját.
7	e	Empoweringgomb	Az Empowering gomb megnyomásával nyithatjameg az Acer eColor Management OSD-t ésérheti el a jelenetmódokat.

7 6 5 4 3 2 1

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádióvagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

• Fordítsa el vagy helyezze át a vevőantennát.
• Növelje a távolságot a készülék és a vevő között.
• Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik.
• Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak ámyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart türnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók számára

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MÜSZAKI ADATOK

LCD-panel	Meghajtórendszer Színes TFT LCD
	Méret 23,8"W (60 cm)
	Képpontméret 0,2745 mm (vízszintes) x 0,2745 mm (függőleges)
	Fényerő	250 cd/m2(jellemző)
	Kontraszt Max. 100 000 000:1 (ACM)
	Betekintési szög 178° (vízszintes) 178° (függőleges) (CR=10)
	Válaszidő 4 ms (G-G)
	Paneltípus VA
	Videó R, G, B analóg felület
	Vízszintes frekvencia 31 kHz - 83 kHz
	Függőleges frekvencia 56 - 76 Hz
Megjeleníthető színek 16,7 millió
Videoórajel		VGA/HDMI: 170 MHzDVI: 165 MHz
Maximális felbontás 1920 × 1080 60 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságossági besorolás B
*Éves energiafogyasztás 38 (kWh) (a HDMI bemenettel rendelkező típus esetén)
Fogyasztás(200 nit fényerő mellett)	Bekapcsolt állapot 21 W (jellemző)
	Alvó állapot	0,5 W (jellemző)
	Kikapcsolt állapot	0,35 W (jellemző)
Bemeneti csatlakozó		D-Sub24 tűs DVI-D (csak a két bemenettel rendelkező típusnál)HDMI (csak a HDMI bemenettel rendelkező típusnál)
Bemeneti videojel		Analóg: 0,7 Vp-p (normál), 75 OHM, pozitívDigitális jel (csak a két bemenettel rendelkező típusnál)HDMI (csak a HDMI bemenettel rendelkező típusnál) (opcionális)
Hangszórók		2 W × 2 (Opcionális)
Maximális képernyőméret		Vízszintes: 534,74 mmFüggőleges: 313,26 mm
Áramforrás		100–240 V, 50/60 Hz
Környezetre vonatkozó követelmények:		Üzemi hőmérséklet: 0 °C és 40 °C közöttTárolási hőmérséklet: -20 °C és 60 °C közöttÜzemi páratartalom: 20% és 80% között
Méretek		539,9 (szé) × 422,4 (ma) × 212,9 (mé) mm
Tömeg (nettó)		4,11 kg (nettó)
Mechanikai jellemzők		Dölés: -5° és +20° között (Csak a készülék legmagasabb pontján mérhető 20 fokos dölésszög)Vízszintesen elfordítható: NemMagasságálítás: NemFüggőlegesen elfordítható: NemLevehető talp: igen (csavaros rögzítésű levehető talp)
Külső kezelőszervek	Kapcsoló/gombok	BekapcsológombMENU/ENTERBemenetBrightness/ExitHangerőE (Empowering) gomb
	Funkciók	FényerőTúlhajtásKontrasztNyelvKék fényOSD időkorlátjaACMVízszintes pozíció (csak az analóg bemenetű típuson)Automatikus forrásFüggőleges pozíció (csak az analóg bemenetű típuson)DP-formátumFókusz (csak az analóg bemenetű típuson)Széles módÓrajel (csak az analóg bemenetű típuson)DDC/CI BE/KIAutomatikus konfiguráció (csak az analóg bemenetű típusok esetén)SzínhőmérsékletGyorsindítás módSzínhőmérsékletKijelzőinformációk6 tengelyes színárnyalatMinden beállítás visszaállítása6 tengelyes telítettségKilépésHangerő
A műszaki adatok értesítés nélkül változhatnak.

Acer termékéhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat.
*Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
