사용 설명서 ET-YO324 SAMSUNG

사용 전 반드시 이 사용 설명서를 읽고 제품을 안전하고 올바르게 사용하세요.

• 사용 설명서의 그림은 실물과 다를 수 있으며, 내용은 성능 개선을 위해 사용자에게 통보 없이 일부 변경될 수 있습니다.
• 제품을 다른 기기와 연결하여 사용하려면 먼저 해당 기기가 제품과 호환되는지 확인하세요.
• 제품에 사용된 오픈소스 라이선스는 opensource.samsung.com에서 확인할 수 있습니다.
• 해당 무선설비는 운용 중 전파 혼신 가능성이 있으므로 인명 안전과 관련된 서비스는 할 수 없습니다.

표기된 기호 설명

경고: 제품을 사용할 때 주의하지 않으면 심각한 피해를 입을 수 있는 경고 사항을 표기할 때 사용합니다.

주의: 제품을 안전하고 올바르게 사용하기 위해 주의해야 할 사항을 표기할 때 사용합니다.

알림: 제품을 사용할 때 알아 두면 좋을 참고 사항이나 추가적인 정보를 제공할 때 사용합니다.

제품 소개

이 제품은 Gear VR에 장착된 모바일 기기에 블루투스로 연결하여 사용할 수 있는 컨트롤러입니다. 제품의 버튼과 터치 패드를 사용하여 Gear VR의 다양한 기능을 조작할 수 있습니다.

구성품 확인

제품 구입 시 제공되는 구성품을 확인하세요.

• 제품
• 간단 사용 설명서
• 손목 스트랩
• 컨트롤러 홀더
• AAA 건전지(2개)

-제공된 구성품 및 사용 가능한 별매품은 삼성전자의 사정에 따라 변경될 수 있습니다.
-구성품은 이 제품 전용으로 다른 기기와는 호환되지 않을 수 있습니다.
- 제품의 외관, 규격 등은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
- 삼성전자 대표 사이트에 접속해 별매품을 구입할 수 있습니다. 별매품 구입 시 사용 중인 모델과 호환되는지 먼저 확인하세요.
- 별매품은 반드시 삼성전자에서 제공하는 정품을 구입하세요. 정품이 아닌 별매품을 사용하면 제품의 성능 저하나 고장을 유발할 수 있으며 이러한 경우 보증 서비스가 적용되지 않습니다.
- 삼성전자의 사정에 따라 별매품의 사용 가능 여부가 변경될 수 있습니다. 사용 가능한 별매품에 대한 자세한 내용은 삼성전자 대표 사이트에서 확인하세요.
- 제품의 규격에 대한 내용은 삼성전자 대표 사이트에 접속하여 관련 페이지를 참조하세요.

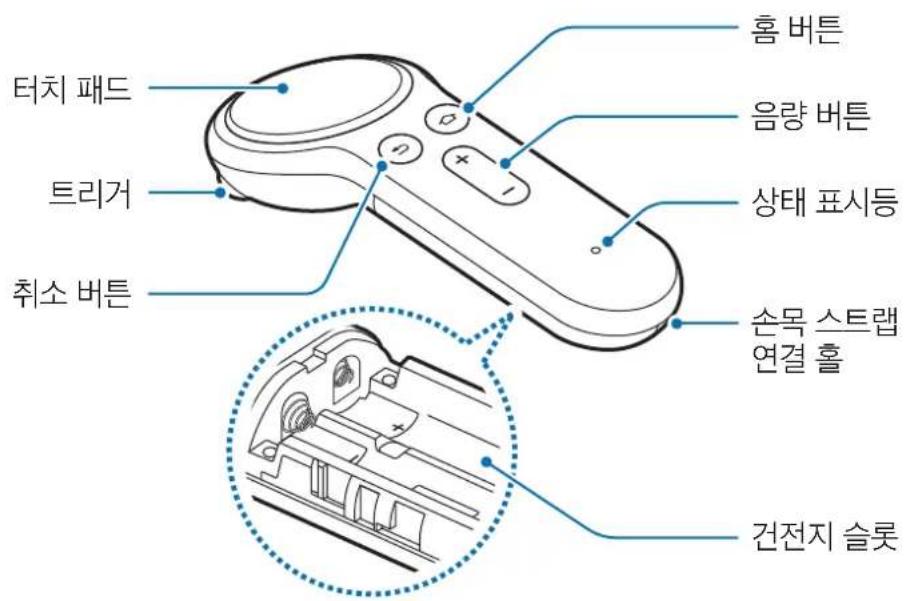

각 부분의 이름

터치 패드 트리거 취소 버튼 홈 버튼 음량 버튼 상태 표시등 손목 스트랩 연결 홀 건전지 슬롯

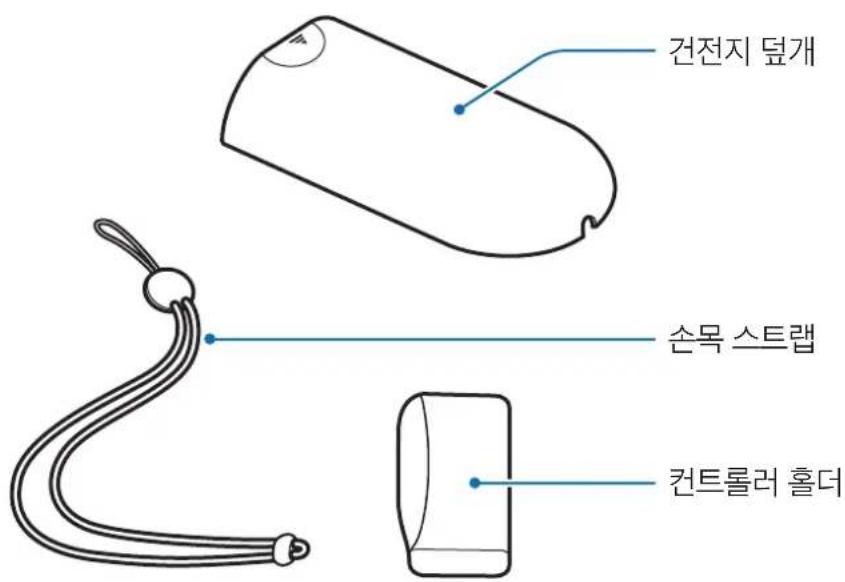

건전지 덮개 손목 스트랩 컨트롤러 홀더

버튼별 기능

명칭	기능
터치 패드	• 원하는 항목을 선택하거나 드래그하여 이전이나 다음 항목으로 이동할 수 있습니다.
홈 버튼	Gear VR과 연결되지 않은 경우:• 길게 누르면 블루투스 등록 대기 상태로 설정합니다.Gear VR과 연결된 경우:• 짧게 누르면 Gear VR의 오콜러스 홈 화면으로 돌아갑니다.• 길게 누르면 포인터의 틀어진 방향을 재조정합니다.
취소 버튼	• 짧게 누르면 Gear VR의 이전 화면으로 전환됩니다.• 길게 누르면 Gear VR의 전체 메뉴가 나타나 현재 상태를 확인하거나 Gear VR의 설정을 변경할 수 있습니다.
음량 버튼	• 소리 크기를 조절합니다.
트리거	• 원하는 항목을 선택하거나 일부 게임에서는 방아쇠의 기능을 하는 등 각 앱에서 설정된 기능대로 작동합니다.

상태 표시등

상태 표시등의 색상을 통해 제품의 상태를 알 수 있습니다.

색상	상태
빨간색, 초록색, 파란색 깜박임	• 블루투스 등록 대기
파란색 3번 깜박임	• 블루투스 연결됨
파란색 1번 깜박임	• 절전 모드 해제됨

손목 스트랩 연결하기

제품에 손목 스트랩을 연결하면 제품을 떨어뜨리지 않고 안전하게 사용할 수 있습니다.

1 제품 후면의 ▲른 후 삼각형 표시 방향으로 건전지 덮개를 밀어 여세요.

무리한 힘을 주어 건전지 덮개를 휘거나 비틀 경우 파손될 수 있으니 주의하세요.

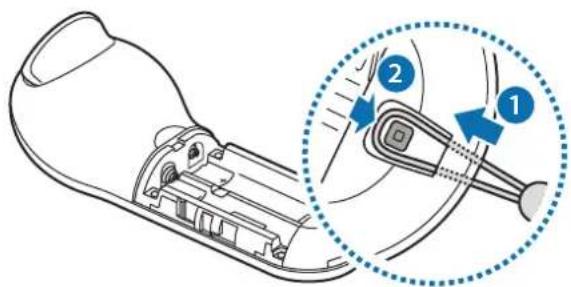

2 손목 스트랩 연결 홀에 손목 스트랩 고리를 밀어 넣은 후 걸이에 고리를 걸어 고정하세요.

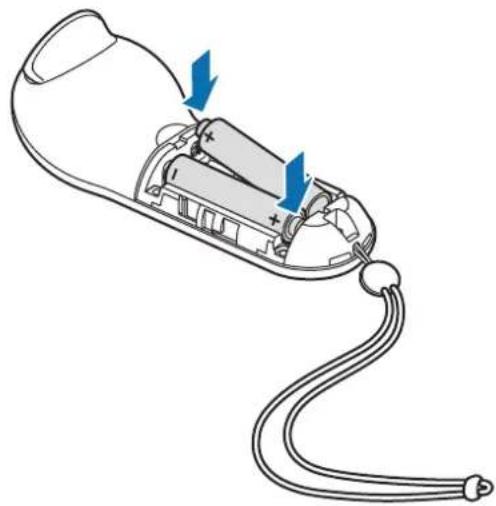

1 제품에 표기된 극성(+/-)에 맞게 건전지를 끼우세요.

2 건전지 덧개를 제품 위에 포캔 후 건전지 덧개를 끝까지 밀어 넣어 건전지 덧개를 닫으세요.

- 제품 사용 중 상태 표시등이 빨간색으로 깜박일 경우 새 건전지로 교체하세요.

-제공된 건전지(AAA Battery)는 충전하여 사용할 수 없습니다.

제품 사용하기

제품과 모바일 기기 연결하기

블루투스 연결 시 주의 사항

블루투스는 2.4 GHz 주파수를 이용해 일정 거리 안에서 각종 기기를 무선으로 연결할 수 있는 통신 기술입니다. 블루투스를 지원하는 스마트폰, 컴퓨터, 프린터 등의 통신 기기는 물론, 디지털 가전 제품 간에 케이블을 연결하지 않고 빠른 속도로 데이터를 주고받을 수 있습니다.

• 제품을 다른 기기와 연결할 때는 해당 기기와 가까운 거리에 두세요. 그렇지 않을 경우 사용 환경에 따라 이상 동작이나 잡음 등이 발생할 수 있습니다.
• 제품과 연결된 기기 간 사용 거리 이내에서 사용하세요. 사용 거리는 사용 환경에 따라 달라질 수 있습니다.
• 제품과 연결된 기기 사이에 장애물을 두지 마세요. 신체 및 벽, 모통이, 보조 칸막이 등과 같은 장애물로 인해 수발신 신호가 약해질 수 있습니다. 장애물이 없는 곳에서 사용하세요.
• 제품과 연결된 기기의 전파 수발신 부분에 신체가 닿지 않도록 주의하세요.
• 블루투스는 산업, 과학, 의료용 기기 및 전자 제품, 무선 랜과 같은 소출력 기기와 동일한 주파수 대역을 사용하므로 기기 간에 전파 간섭이 발생할 수 있습니다.
• 블루투스 SIG(Special Interest Group)에서 승인되지 않은 기기 등 일부 기기와는 호환되지 않을 수 있습니다.
• 블루투스 기능을 불법적(영리 목적의 불법 복제, 불법 공중 송신, 불법 전송 등)으로 이용하지 마세요.

Gear VR 앱(Oculus)에서 제품 연결하기

제품으로 Gear VR의 기능을 조작하려면 먼저 제품을 Gear VR에 장착할 모바일 기기에 연결해야 합니다.

제품과 모바일 기기를 연결하려면 먼저 모바일 기기에 Gear VR 앱(Oculus)을 설치해야 합니다. Gear VR에 모바일 기기를 장착한 후 모바일 기기를 분리하라는 음성 안내에 따라 두 기기를 분리하면 모바일 기기에 Gear VR 앱(Oculus) 설치 화면이 나타납니다.

1 제품 홈 버튼을 길게 눌러 블루투스 등록 대기 상태로 설정하세요. 상태 표시등이 빨간색, 초록색, 파란색으로 깜박입니다.
2 모바일 기기 Gear VR 앱(Oculus)에서 더 보기 → Controllers를 선택하여 제품을 연결하세요. 상태 표시등이 파란색으로 3번 깜박입니다.
3 컨트롤러를 주로 사용할 손을 선택하세요.
4 모바일 기기를 Gear VR에 장착하여 제품의 버튼과 터치 패드로 Gear VR을 조작하세요.

제품을 연결하는 경로는 오콜러스사 사정에 의해 바 필 수 있습니다.

블루투스로 제품 연결하기

Android 6.0 이상을 지원하는 모바일 기기에서만 블루투스로 제품을 연결할 수 있습니다. 블루투스로 제품을 연결할 수 없을 경우 Gear VR 앱(Oculus)에서 컨트롤러를 연결하세요.

1 제품 홈 버튼을 길게 눌러 블루투스 등록 대기 상태로 설정하세요. 상태 표시등이 빨간색, 초록색, 파란색으로 깜박입니다.
2 모바일 기기 블루투스 기능을 컨 후 기기를 검색하세요. 자세한 내용은 모바일 기기의 사용 설명서를 참고하세요.

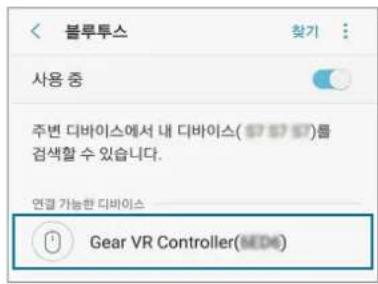

3 모바일 기기 연결 가능한 디바이스 목록에서 Gear VR Controller(0000)를 선택해 연결을 완료하세요.

불루투스 사용 중 주변 디바이스에서 내 디바이스(7.87-7)를 검색할 수 있습니다. 연결 가능한 디바이스 Gear VR Controller(MEDs)

상태 표시등이 파란색으로 3번 깜박입니다.

4 모바일 기기를 Gear VR에 장착하여 제품의 버튼과 터치 패드로 Gear VR을 조작하세요.

-연결할 기기에 표시되는 제품 명칭의 (0000)은 제품의 고유 번호로, 제품마다 다르게 표시됩니다.
-연결이 되지 않거나 제품이 검색되지 않을 경우 연결할 기기에서 이전에 등록된 제품을 등록해제한 후 다시 연결해 보세요.

연결 해제 및 재연결하기

Gear VR을 착용하지 않거나 블루투스 연결이 꿈어진 경우 제품이 절전 모드로 진입합니다. 다시 연결하려면 제품의 트리거, 터치 패드 또는 아무 버튼을 짧게 눌러 절전 모드를 해제하여 블루투스 대기 상태로 재설정하세요.

이전에 연결한 모바일 기기와 자동으로 연결됩니다.

• 제품과 연결된 모바일 기기 간 거리가 블루투스 연결 범위를 넘어서면 자동으로 연결이 해제됩니다.
• 제품의 건전지를 분리하거나 연결된 기기에서 블루투스 기능을 끈 경우에도 연결이 해제됩니다.
  -연결된 모바일 기기의 문제로 블루투스 연결이 해제된 경우 연결할 기기의 블루투스 메뉴를 이용하세요.
• 제품이 제대로 동작하지 않을 경우, Gear VR과 제품을 가지고 가까운 삼성전자 서비스 센터를 방문하세요.

제품 사용 방법

제품과 연결된 모바일 기기를 Gear VR에 장착한 후 Gear VR을 착용하세요. 모바일 기기와 연결된 제품의 버튼과 터치 패드로 Gear VR을 조작할 수 있습니다.

- 제품에 별도의 전원 켜기/끄기 기능이 없으며, 제품을 일정 시간 동안 사용하지 않거나 Gear VR을 착용하지 않으면 자동으로 절전 모드에 진입합니다.

- Gear VR은 별매품입니다.

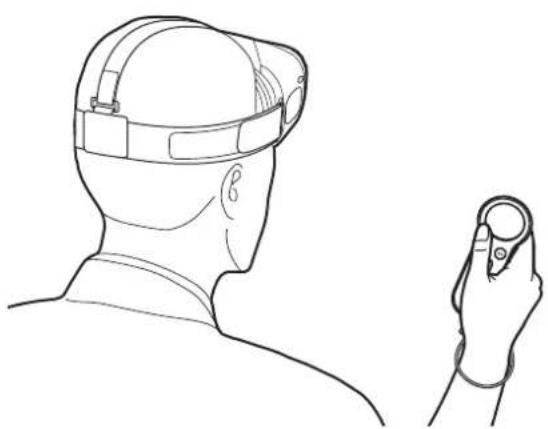

제품을 잡은 손목을 상하좌우로 움직여 Gear VR 화면에서 포인터를 이동시키거나 제품의 터치 패드로 콘텐츠를 선택하여 Gear VR을 조작하세요.

제품의 터치 패드를 끝이 뼐족한 물체로 누르지 마세요. 터치 패드가 손상되거나 고장날 수 있습니다.

- 제품을 사용하려면 먼저 모바일 기기에 제품을 연결하세요.

- 각 앱마다 설정된 제품 동작이 다를 수 있습니다.

• 동영상 재생 시, 메뉴가 나타납니다.

- 손목을 움직여 화면의 포인터를 상하좌우로 움직입니다.

좌우로 드래그하기

• 다음 또는 이전 항목으로 이동합니다.
• 목록에서 화면을 좌우로 넘�니다.
- 전화를 거절합니다.

위아래로 드래그하기

•웹 페이지나 목록에서 화면을 위아래로 이동합니다.
- 감상 중인 이미지를 확대/축소합니다.

일부 앱에서는 터치 패드의 드래그 기능이 동작하지 않을 수 있습니다.

트리거 사용하기

- 원하는 항목을 선택하거나 일부 게임에서는 방아쇠의 기능을 하는 등 각 앱에서 설정된 기능대로 작동합니다.

제품 보관하기

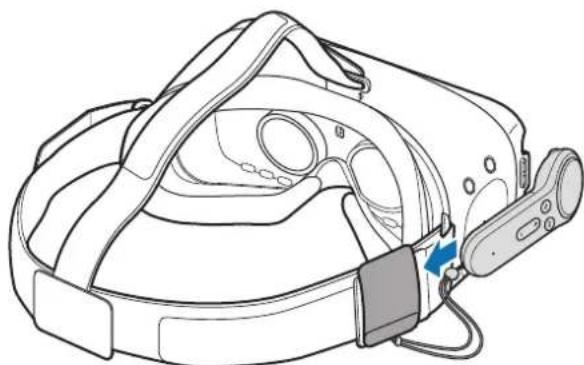

Gear VR에 컨트롤러 홀더를 끼운 후 제품을 끼워 넣어 보관하세요.

제품을 컨트롤러 홀더에 완전히 고정시키지 않으면 제품이 떨어져 손상될 수 있습니다.

제품을 장시간 사용하지 않을 경우에는 건전지를 분리한 후 보관하세요.

부록

서비스를 요청하기 전에 확인할 사항

서비스를 요청하기 전에 먼저 사용 설명서를 읽고 다음과 같은 증상에 대해서는 문제를 해결해 보세요.

제품이 동작하지 않습니다.

건전지가 완전히 방전된 경우 제품이 동작하지 않습니다. 새 건전지로 교체하세요.

제품 사용 중 자주 멈 oversh니다.

제품의 홈 버튼을 길게 눌러 블루투스 등록 대기 상태로 다시 설정한 후 기기와 다시 연결하세요. 위의 방법들을 시도해도 제대로 동작하지 않으면 삼성전자 서비스 센터에 문의하세요.

연결할 기기의 블루투스 장치 목록에 제품이 검색되지 않습니다.

• 제품이 블루투스 등록 대기 상태로 진입하였는지 확인하세요.
• 최대 블루투스 연결 범위 이내에 제품과 연결할 기기가 있는지 확인하세요.
  위의 방법들을 시도해도 문제가 해결되지 않으면 삼성전자 서비스 센터에 문의하세요.

다른 기기와 블루투스 연결이 되지 않습니다.

- 최대 블루투스 연결 범위 이내에 제품과 연결할 기기가 있는지 확인하세요.

-연결할 기기에서 이전에 등록된 제품을 등록 해제한 후 다시 연결해 보세요.

제품 사용 중 제품의 포인터가 Gear VR 화면에서 자동으로 움직입니다.

자기장의 영향을 받아 포인터가 자동으로 움직일 수 있으므로 주변에 컴퓨터, 모니터, TV 또는 전선이 지나가는 벽 등이 있을 경우 다른 곳으로 이동한 후 사용하세요.

블루투스 연결이 자주 끊집니다.

• 블루투스는 무선 기술로, 장애물(벽, 전자기기 등)로 인해 수발신 신호가 약해질 수 있습니다. 제품과 연결한 기기 사이에 장애물이 있는지 확인하세요.
• 최대 블루투스 연결 범위 이내에 제품과 연결할 기기가 있는지 확인하세요.
• 외부 기기와 연동하여 사용할 때 주변의 전파 영향에 따라 연결이 원활하지 않을 수 있습니다. 주변에 무선 기기가 적은 환경에서 사용하세요.

제품이 사용 설명서의 내용과 다르게 작동합니다.

연결된 기기의 종류에 따라 실행되는 기능이 다를 수 있습니다.

제품 A/S 관련 문의

A/S 문의 시에는 제품 모델명, 고장 상태, 연락처를 알려 주세요.

• 삼성전자 서비스 센터: 1588-3366

-고객 불편 상담:02-541-3000/080-022-3000
