기기 매뉴얼을 무료로 찾기 QC80F HUSQVARNA PDF 형식.
| 제품 유형 | 배터리 충전기 |
| 브랜드 | Husqvarna |
| 모델 | QC80F |
| 용도 | 차량 12V 콘센트를 통한 배터리 충전 |
| 호환 배터리 | Husqvarna 정품 배터리 (소프트웨어 코딩됨) |
| 입력 전압 | 12V (차량) |
| 작동 온도 범위 | 5°C ~ 40°C (41°F ~ 104°F) |
| 보관 온도 범위 | 5°C ~ 25°C (41°F ~ 77°F) |
| LED 표시등 | 충전 LED (녹색 고정 = 충전 중, 녹색 깜박임 = 온도 편차, 빨간색 고정 = 영구 오류, 빨간색 깜박임 = 배터리 너무 차갑거나 뜨거움), 배터리 표시기 (충전 수준) |
| 퓨즈 | 12V 전원 플러그 내 교체 가능 퓨즈 |
| 보호 | 실내 전용, 물과 비로부터 보호 |
| 안전 | 분해하지 마십시오, 충전식 배터리만 사용하십시오, 단자를 금속 물체에 연결하지 마십시오, 사용 후 플러그를 뽑으십시오 |
| 유지 관리 | 충전기와 단자를 깨끗하고 건조하게 유지하십시오; 퓨즈가 끊어지면 교체하십시오 |
| 수리 가능성 | 사용자가 퓨즈를 교체할 수 있음; 기타 수리는 공인 서비스 센터에 문의하십시오 |
| 폐기 | 가정용 쓰레기와 함께 버리지 마십시오; 전기 장비 전용 재활용 장소에서 재활용하십시오 |
| 표준 | 해당 CE 지침 준수 |
2 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
QC80F 충전기는 12V 소켓이 있는 모든 차량에서 작동하도록 설계되었습니다. 자동차, 오토바이, 캠핑카, ATV 또는 이 소켓이 장착된 기타 장비가 포함됩니다.
중요한 것은 차량의 브랜드나 모델이 아니라 작동하는 12V 소켓가 있는지 여부입니다(일반적으로 시가잭 또는 전용 12V 소켓). 충전기는 이 소켓에 직접 연결되어 장치에 전원을 공급합니다.
QC80F는 Husqvarna의 정품 배터리만 충전한다는 점에 유의하십시오(소프트웨어 코딩 시스템이 장착된 배터리). 비충전식 배터리는 명시적으로 금지됩니다.
충전기QC80F는차량의 12 V 콘센트에만 연결할 수 있으며, 일반 230V 전원 콘센트에는 절대 연결하지 마십시오.
연결 절차:
중요: 이 모델은 원래 Husqvarna 충전식 배터리와만 호환됩니다. 통풍이 잘 되는 실내 환경에서 사용하도록 설계되었습니다.
기기 설명서 다운로드 배터리 충전기 무료 PDF 형식! 매뉴얼 찾기 QC80F - HUSQVARNA 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. QC80F 브랜드 HUSQVARNA.

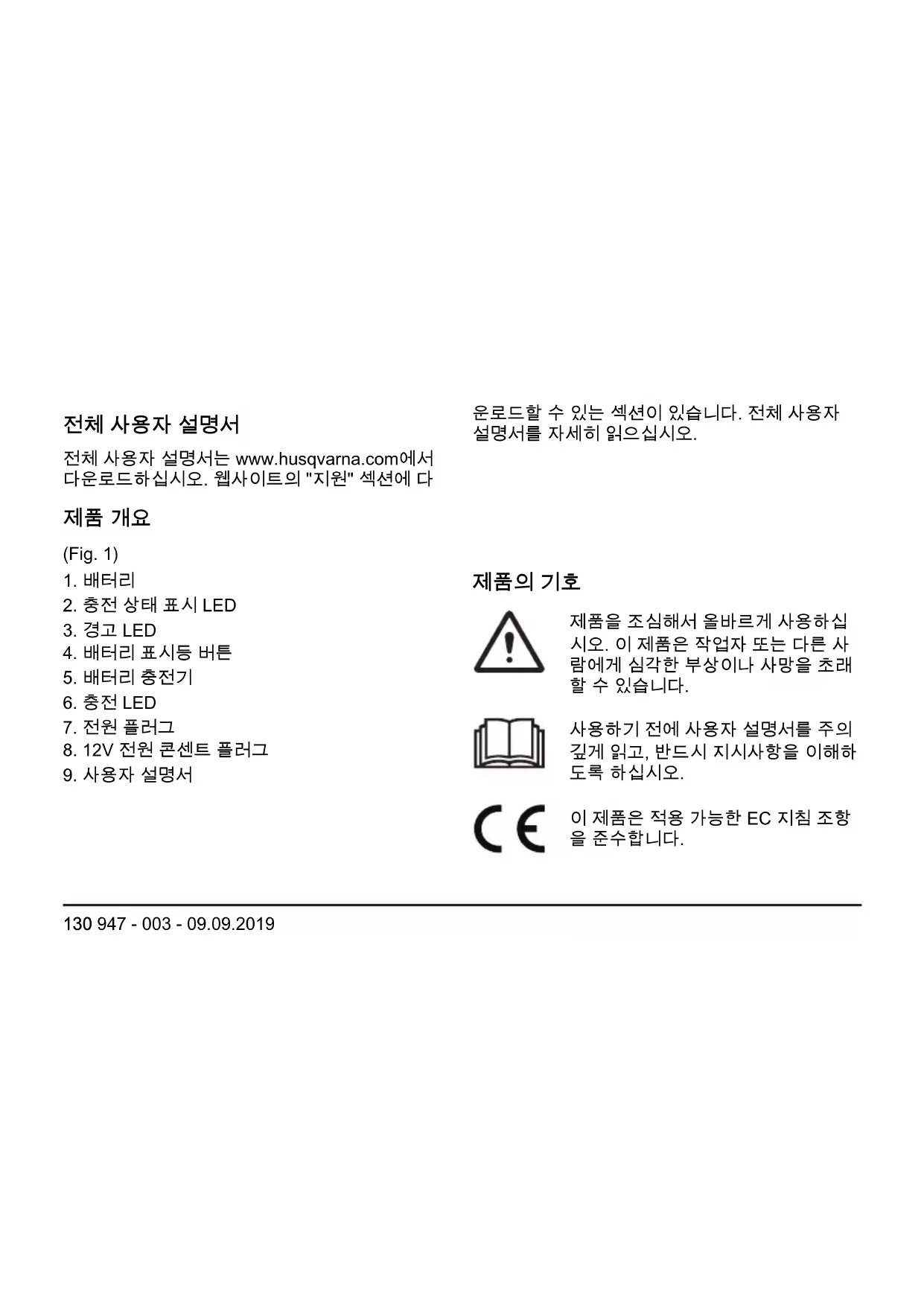

전체 사용자 설명서는 www.husqvarna.com에서 다운로드하십시오. 웹사이트의 "지원" 섹션에 다
(Fig. 1)
1.배터리
2. 충전 상태 표시 LED
3. 경고 LED
4.배터리 표시등 버튼
5.배터리 충전기
6. 충전 LED
7. 전원 플러그
8.12V 전원 콘센트 플러그
9.사용자 설명서
운로드할 수 있는 섹션이 있습니다. 전체 사용자 설명서를 자세히 읽으십시오.
제품을 조심해서 올바르게 사용하십시오. 이 제품은 작업자 또는 다른 사람에게 심각한 부상이나 사망을 초래할 수 있습니다.
사용하기 전에 사용자 설명서를 주의 깊게 읽고, 반드시 지시사항을 이해하 도록 하십시오.
이 제품은 적용 가능한 EC 지침 조항을 준수합니다.
제품 또는 제품의 패키지는 가정용 폐기물이 아닙니다. 해당하는 전기 및 전자 장비 폐기장에서 재활용하십시오.
장치를 물과 비 근처에 두지 마십시오.
배터리 충전기는 실내에서만 사용 및 보관하십시오.
주: 제품에 대한 여타 기호/그림은 일부 상업 지역의 인증 요구사항을 나타냅니다.
설명서에서 특히 중요한 부분을 가리킬 때 경고, 주의 및 주가 사용됩니다.
경고: 설명서의 지시사항을 준수하지 않을 경우 작업자 나 옆에 있던 사람이 부상을 입거나 사망할 위험이 있을 때 사용됩니다.
주의: 설명서의 지시사항을 준수하지 않을 경우 제품, 다른 재료 또는 인접한 지역에서 피해가 발생할 위험이 있을 때 사용됩니다.
주: 주어진 상황에 대한 정보를 추가로 제공할 때 사용됩니다.
경고: 안전 경고 및 지침을 모두 읽어 보십시오. 경고 및 지시 사항을 준수하지 않을 경우 전기 감전, 화재 등으로 인해 중상을 입을 수 있습니다.
주: 모든 경고와 지침을 보관하십시오.
- QC80, QC80F 또는 QC250 배터리 충전기만 사용하여 Husqvarna 원래 배터리를 충전
하십시오. 배터리는 소프트웨어 암호화되어 있습니다.
전원 코드가 손상되지 않았는지 정기적으로 검사하십시오. 전원 코드가 손상된 경우 즉시 배터리 충전기를 분리하십시오.
전원 코드가 손상된 경우 공인 서비스 담당자가 전원 코드를 교체하도록하십시오.
-배터리 충전기를 어린이의 손이 닿지 않는 곳에 보관하십시오.
- 결함이 있거나 손상된 배터리 충전기 또는 배터리를 사용하지 마십시오.
- 낙뢰의 위험이 있을 때는 배터리
충전기를 사용하지 마십시오.
- 공기 흐름이 양호하고 온도가 적절한 환경의 실내에서만 배터리 충전기를 사용하십시오.
- 배터리 충전기를 햇빛이 비치지 않는 곳에 보관하십시오. 배터리 충전기를 야외나 습한 환경에서 사용하지 마십시오.
• 젖은 손으로 배터리 충전기를 작동하지 마십시오.
- 보호자의 감독을 받거나 장비를 안전하게 사용하는 방법에 대한 지침 및 관련 위험에 대해 속지하고 있는 경우, 8세 이상의 어린이 또는 신체적, 인지적, 정신적 능력이 부족하거나 경험과 지식이 부족한 사람도 이 장비를 사용할 수 있습니다. 어린이가 장비를 가지고 놀게 해서는 안 됩니다. 어린이가 보호자의 감독 없이 장비의 청소나 유지 보수를 수행해서는 안 됩니다.
- 주변 온도가 5°C\~40°C(41°F\~104°F)일 때만 배터리 충전기를 사용하십시오.
주의: 배터리, 배터리 충전기 및 배터리의 단자가 깨끗하고 건조한지 확인하십시오. 배터리가 더럽거나 젖은 경우 배터리 충전기에 놓지 마십시오.
주의: 배터리 충전기를 명판에 기재된 전압 및 주파수의 전원 콘센트에 만 연결하십시오.
배터리를 배터리 충전기에 연결 충전 LED가 켜집니다.
배터리 충전이 완료되면 충전기에서 배터리를 분리합니다. 배터리 상태에 대한 배터리 표시등 버튼을 누릅니다. LED 표시등이 모두 켜지면 배터리 충전이 완료된 것입니다.
전원 폴러그를 당겨 배터리 충전기를 전원 콘센트에서 분리하십시오. 전원 코드를 당기지 마십시오.
고장 수리
| 조건 발생 가능한 결합 가능한 조치 | ||
| 충전 LED가 빨간색입니다. | 영구적인 배터리 충전기 오류입니다. | 대리점에 문의하십시오. |
| 조건 발생 가능한 결함 가능한 조치 | ||
| 충전 LED가 빨간색으로 깜박입니다(QC80 및 QC80F). | 온도 편차, 배터리가 너무 차갑거나 너무 뜨거워서 사용하거나 충전할 수 없습니다. | 배터리가 식을 때까지 기다리거나 배터리를 따뜻하게 만드십시오. 배터리의 온도가 올바르면서 사용하거나 충전할 수 있습니다. 배터리 충전기는 5^ 40^ ( 41^ 104^ )의 주변 온도에서 사용하십시오. |
| 충전 LED가 녹색으로 깜 박입니다(QC250). | ||
| 충전 LED가 빨간색으로 깜박입니다(QC250). | 배터리에 결함이 있습니다. | 대리점에 문의하십시오. |
| 배터리 충전기가 작동하지 않고 충전 LED가 꺼져 있습니다(QC80F). | 퓨즈가 끊겠습니다. 12V 전 | 원 플러그의 끊어진 퓨즈를 교체합니다.나사를 분리하고 전원 플러그를 열고 퓨즈를 교체합니다. |
어린이나 승인되지 않은 사람이 접근하지 못하도록 제품을 자물쇠가 있는 장소에 보관하십시오.
건조하고 성에가 없고 깨끗하고 올바른 온도의 공간에 제품을 놓습니다.
Husqvarna 제품은 생활 폐기물이 아니며 이 설명서에 나와 있는 대로만 폐기해야 합니다.
기술 데이터는 배터리 충전기의 명판을 참조하십시오.
