PGS 418 - Бұранда Kärcher - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Сымсыз сабле арасы
Бренд	Kärcher
Модель	PGS 418
Номиналды кернеу	18 В
Жүріс саны	0 – 2500 мин⁻¹
Жүріс ұзындығы	20 мм
Макс. кесу диаметрі (доғасыз)	80 мм
Макс. кесу диаметрі (доғамен)	50 мм
Салмағы (батареясыз)	1,4 кг
Өлшемдері (Ұ × Е × Б)	475 × 89 × 174 мм
Қуат көзі	Литий-ионды аккумулятор 18 В (жинаққа кірмейді)
Дұрыс пайдалану	Ағаш, бұтақтарды кесу
Негізгі функциялар	Түзу, қисық, жанама, батыру кесу
Қоршаған ортаны қорғау	Қайта өңделетін қаптама, құрылғыны тұрмыстық қоқысқа тастауға болмайды
Күтім және тазалау	Батареяны алыңыз, желдету саңылауларын тазалаңыз, суды қолданбаңыз
Қауіпсіздік	Құлыпты ашу түймесі, жылдам бекіту құрылғысы, алдыңғы қорғаныс
Қосалқы бөлшектер және жөндеу мүмкіндігі	Түпнұсқа керек-жарақтар, жөндеуді тек білікті персонал жүргізуі керек
Жалпы ақпарат	Кепілдік елдің шарттарына сәйкес, ЕО сәйкестік декларациясы
Дыбыс қысымының деңгейі (LpA)	94 дБ(А), K=3 дБ
Дыбыс қуатының деңгейі (LWA)	83 дБ(А), K=3 дБ
Діріл (панельдерді аралау)	a_h = 6,2 м/с², K=1,5 м/с²
Діріл (арқалықтарды аралау)	a_h = 8,1 м/с², K=1,5 м/с²

Жиі қойылатын сұрақтар - PGS 418 Kärcher

Kärcher PGS 418 арасының жүзін қалай ауыстыруға болады?

Жүзді ауыстыру үшін жылдам бекіту құрылғысын сағат тіліне қарсы бұрап, ұстап тұрыңыз. Жаңа ара жүзін салыңыз, содан кейін құрылғыны сағат тілімен бұрап босатыңыз. Қолданар алдында жүздің дұрыс орнатылғанына көз жеткізіңіз.

PGS 418 қандай батарея түрін пайдаланады?

PGS 418 сабле арасы Kärcher желісінің 18 В литий-ионды аккумуляторымен жұмыс істейді. Батарея жинаққа кірмейді және бөлек сатып алынуы керек.

Осы арамен қандай материалдарды кесуге болады?

Құрылғы тек ағашты және бұтақтарды кесуге арналған. Ол дөрекі, түзу, қисық, жанама және батыру кесулеріне жарамды. Металл немесе пластикте қолданбаңыз.

Араны қауіпсіз қалай іске қосуға болады?

Іске қоспас бұрын, алдымен құлыпты ашу түймесін, содан кейін Қосу/Өшіру ажыратқышын басыңыз. Бұл кездейсоқ іске қосуды болдырмайды. Қолдарыңыздың жүзден алыс екеніне және бөлшектің жақсы бекітілгеніне көз жеткізіңіз.

Егер жұмыс кезінде ара тоқтаса, не істеу керек?

Тоқтату қозғалтқыштың қызып кетуіне немесе батареяның зарядсыздануына байланысты болуы мүмкін. Ажыратқышты босатыңыз, қозғалтқышты бірнеше минут салқындатыңыз немесе батареяны зарядтаңыз. Мәселе шешілмесе, сатудан кейінгі қызметке хабарласыңыз.

Kärcher PGS 418 қалай тазалау керек?

Алдымен батареяны алыңыз. Желдету саңылауларын жұмсақ щеткамен немесе сығылған ауамен тазалаңыз. Құрылғыны тазалау үшін ешқашан суды қолданбаңыз, себебі бұл электр компоненттерін зақымдауы мүмкін.

Осы арамен телескопиялық ұзартқышты қолдануға бола ма?

Иә, телескопиялық ұзартқышты (қосымша керек-жарақ) биіктігі 3,5 м-ге дейінгі бұтақтарды кесу үшін пайдалануға болады. Қолданар алдында ұзартқыштың пайдалану нұсқаулығын мұқият оқып шығыңыз.

Пайдаланғаннан кейін араны қалай сақтау керек?

Батареяны алыңыз және құрылғыны тазалаңыз. Оны құрғақ, жақсы желдетілетін жерде, коррозиялық заттардан және қатты температурадан алыс сақтаңыз. Ашық ауада қалдырмаңыз.

Қандай қорғаныс құралдарын киюім керек?

Әрқашан қорғаныс көзілдірігін, тайғаққа қарсы қолғаптарды және есту қорғанысын киіңіз. Ағаш бөлшектерін жұтуды болдырмау үшін шаңға қарсы бетперде ұсынылады.

PGS 418 үшін қосалқы бөлшектерді қайдан табуға болады?

Тек Kärcher түпнұсқа керек-жарақтары мен қосалқы бөлшектерін пайдаланыңыз. Оларды www.kaercher.com сайтынан немесе уәкілетті сатушыңыздан тапсырыс беруге болады.

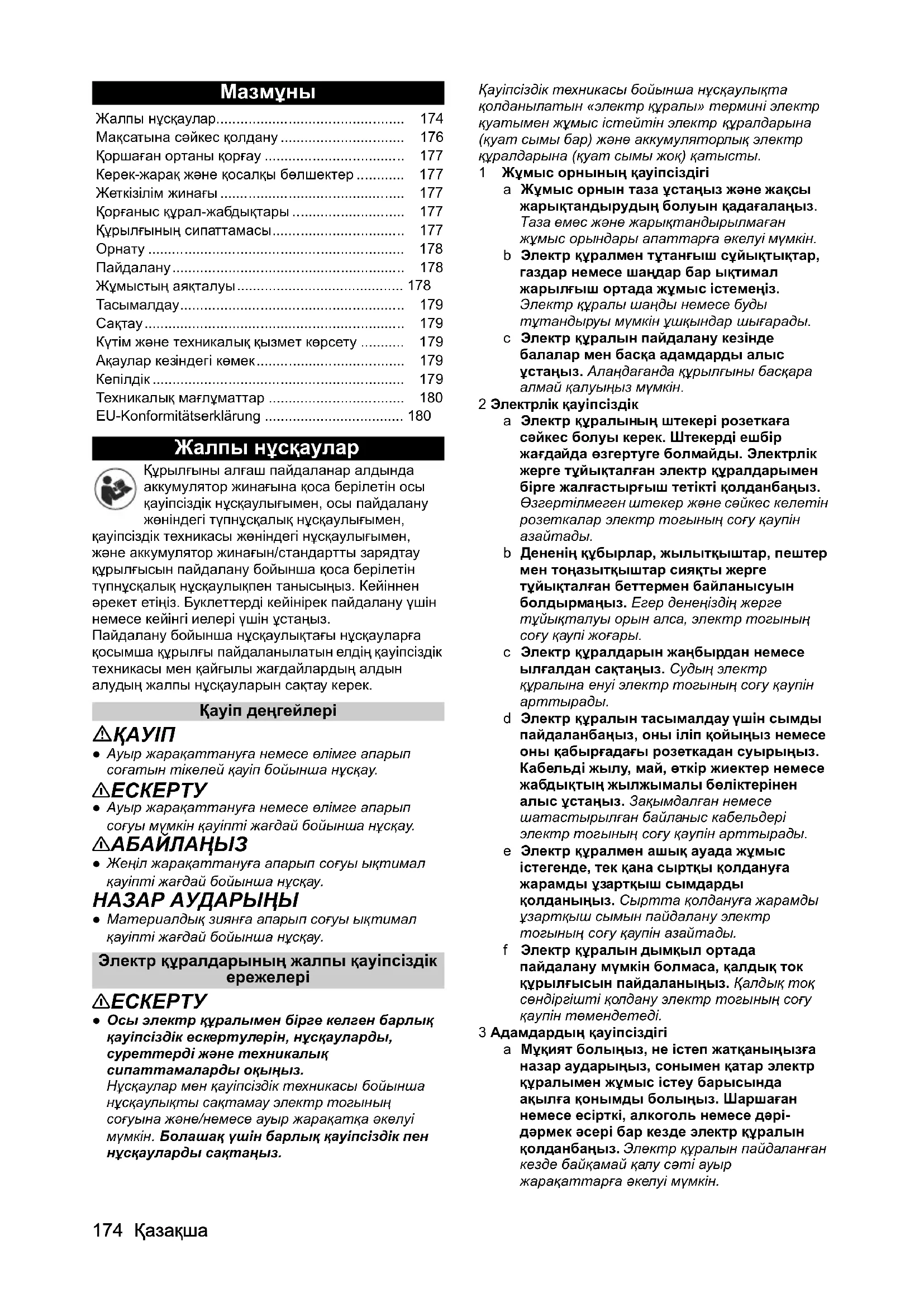

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ PGS 418 Kärcher

Максатына сәйкес қолдану 176

Қоршаған ортаны қорғау 177

Керек-жарақ және қосалқы бөлшектер ..... 177

Жеткізілім жинағы 177

Қорғаныс құрал-жабдықтары 177

Құрылғының сипаттамасы.... 177

Орнату 178

Пайдалану 178

Жұмыстың аяқталуы.... 178

Тасымалдау.... 179

Сақтау 179

Күтім және техникалық қызмет көрсету ..... 179

Ақаулар кезіндегі көмек.... 179

Кепілдік 179

Техникалық мағлұматтар 180

Құрылғыны алғаш пайдаланар алдында аккумулятор жинағына қоса берілетін осы қауіпсіздік нұсқаулығымен, осы пайдалану жөніндегі түпнұсқалық нұсқаулығымен, қауіпсіздік техникасы жөніндегі нұсқаулығымен және аккумулятор жинағын/стандартты зарядтау құрылғысын пайдалану бойынша қоса берілетін түпнұсқалық нұсқаулықпен танысыңыз. Кейіннен әрекет етіңіз. Буклеттерді кейінірек пайдалану үшін немесе кейінгі иелері үшін ұстаңыз.

Пайдалану бойынша нұсқаулықтағы нұсқауларға қосымша, құрылғы пайдаланылатын елдің қауіпсіздік техникасы мен қайғылы жағдайлардың алдын алудың жалпы нұсқауларын сақтау керек.

Қауіп деңгейлері

⚠️ҚАУІП

- Ауыр жарақаттануға немесе өлімге апарып соғатын тікелей қауіп бойынша нұсқау.

⚠️ЕСКЕРТУ

- Ауыр жарақаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау.

△АБАЙЛАҢЫЗ

- Жеңіл жарақаттануға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

НАЗАР АУДАРЫҢЫЗ

- Материалдық зиянға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

Электр құралдарының жалпы қауіпсіздік ережелері

⚠️ЕСКЕРТУ

- Осы электр құралымен бірге келген барлық қауіпсіздік ескертулерін, нұсқауларды, суреттерді және техникалық сипаттамаларды оқыңыз.

Нұсқаулар мен қауіпсіздік техникасы бойынша нұсқаулықты сақтамау электр тогының соғуына және/немесе ауыр жарақатқа әкелуі мүмкін. Болашақ үшін барлық қауіпсіздік пен нұсқауларды сақтаңыз.

Қауіпсіздік техникасы бойынша нұсқаулықта қолданылатын «электр құралы» термині электр қуатымен жұмыс істейтін электр құралдарына (қуат сымы бар) және аккумуляторлық электр құралдарына (қуат сымы жоқ) қатысты.

1 Жұмыс орнының қауіпсіздігі

а Жұмыс орнын таза ұстаңыз және жақсы жарықтандырудың болуын қадағалаңыз. Таза емес және жарықтандырылмаған жұмыс орындары апаттарға әкелуі мүмкін. b Электр құралмен тұтанғыш сұйықтықтар, газдар немесе шаңдар бар ықтимал жарылғыш ортада жұмыс істемеңіз. Электр құралы шаңды немесе буды тұтандыруы мүмкін ұшқындар шығарады. с Электр құралын пайдалану кезінде балалар мен басқа адамдарды алыс ұстаңыз. Алаңдағанда құрылғыны басқара алмай қалуыңыз мүмкін.

2 Электрлік қауіпсіздік

а Электр құралының штекері розеткаға сәйкес болуы керек. Штекерді ешбір жағдайда өзгертуге болмайды. Электрлік жерге тұйықталған электр құралдарымен бірге жалғастырғыш тетікті қолданбаңыз. Өзгертілмеген штекер және сәйкес келетін розеткалар электр тогының соғу қаупін азайтады. b Дененің құбырлар, жылытқыштар, пештер мен тоңазытқыштар сияқты жерге тұйықталған беттермен байланысуын болдырмаңыз. Егер денеңіздің жерге тұйықталуы орын алса, электр тогының соғу қаупі жоғары. с Электр құралдарын жаңбырдан немесе ылғалдан сақтаңыз. Судың электр құралына енуі электр тогының соғу қаупін арттырады. d Электр құралын тасымалдау үшін сымды пайдаланбаңыз, оны іліп қойыңыз немесе оны қабырғадағы розеткадан суырыңыз. Кабельді жылу, май, өткір жиектер немесе жабдықтың жылжымалы бөліктерінен алыс ұстаңыз. Зақымдалған немесе шатастырылған байланыс кабельдері электр тогының соғу қаупін арттырады. e Электр құралмен ашық ауада жұмыс істегенде, тек қана сыртқы қолдануға жарамды ұзартқыш сымдарды қолданыңыз. Сыртта қолдануға жарамды ұзартқыш сымын пайдалану электр тогының соғу қаупін азайтады. f Электр құралын дымқыл ортада пайдалану мүмкін болмаса, қалдық ток құрылғысын пайдаланыңыз. Қалдық ток сөндіргішті қолдану электр тогының соғу қаупін төмендетеді.

3 Адамдардың қауіпсіздігі

a Мұқият болыңыз, не істеп жатқаныңызға назар аударыңыз, сонымен қатар электр құралымен жұмыс істеу барысында ақылға қонымды болыңыз. Шаршаған немесе есірткі, алкоголь немесе дәрі-дәрмек әсері бар кезде электр құралын қолданбаңыз. Электр құралын пайдаланған кезде байқамай қалу сәті ауыр жарақаттарға әкелуі мүмкін.

b Жеке қорғаныс жабдығын және үнемі қауіпсіздік көзілдірігін пайдаланыңыз. Электр құралының түрі мен қолданысына байланысты шаң маскасы, сырғанаудан қорғайтын аяқ киім, қатаң шляпалар немесе құлақ қорғанысы сияқты жеке қорғану құралдарын кию жарақат алу қаупін азайтады.

с Кездейсоқ іске қосудан аулақ болыңыз. Қуат көзіне және/немесе батареяға қосу, алу немесе тасымалдау алдында электр құралының өшірілгенін тексеріңіз. Электр құралды алып жүргенде саусағыңызды ауыстырғышқа қойсаңыз немесе құрылғыны қуат көзіне қоссаңыз, бұл апатқа себеп болуы мүмкін.

Электр құралын қоспас бұрын реттеу құралдарын немесе кілттерді алып тастаңыз. Құралдың айналмалы бөлігінде орналасқан құрал немесе кілт жарақатқа әкелуі мүмкін.

Дененің дұрыс емес қалпын болдырмаңыз. Қауіпсіз тіректі қамтамасыз етіңіз және әрдайым тепе-теңдікті ұстаңыз. Бұл күтпеген жағдайларда электр құралын жақсы басқаруға мүмкіндік береді.

Тиісті киім киіңіз. Кең киім мен зергерлік бұйымдарды кимеңіз. Шашыңызды және қолғаптарды қозғалмалы бөліктерден алыс ұстаңыз. Кең киімдерді, қолғаптарды, зергерлік бұйымдарды немесе ұзын шашты жылжымалы бөлшектер ұстап алуы мүмкін.

Егер шаңды жою және жинау құрылғылары орнатылса, олардың дұрыс қосылғанын және дұрыс пайдаланылып жатқанын тексеріңіз. Шаңсорғышты пайдалану шаңның қауіптілігін азайтуы мүмкін.

Құралды жиі пайдалану арқылы алған таныстықтың абайсызда әрекет етуге және құралдың қауіпсіздік қағидаттарын елемеуге алып келуіне жол бермеңіз. Абайсызда әрекет ету бірнеше секунд ішінде ауыр жарақаттарға әкелуі мүмкін.

4 Электр құралын пайдалану және өңдеу

Құрылғыны шамадан тыс жүктемеңіз. Жұмысыңыз үшін тиісті электр құралын пайдаланыңыз. Тиісті электр құралымен көрсетілген қуат диапазонында жақсы және қауіпсіз жұмыс жасайсыз.

Ауыстырғышы ақаулы электр құралын пайдаланбаңыз. Қосу немесе өшіру мүмкін емес электр құралы қауіпті және жөнделуі керек.

Құрылғыға қандай да бір реттеулер жасамай тұрып, қосымша бөлшектерді ауыстырып немесе құрылғыны алысқа қоймастан бұрын штекерді розеткасынан ажыратыңыз және/немесе аккумуляторды шығарыңыз. Бұл сақтық шарасы электр құралының кездейсоқ басталуына жол бермейді.

Пайдаланылмайтын электр құралдарын балалардың қолы жетпейтін жерде сақтаңыз. Құрылғымен таныс емес немесе осы нұсқауларды оқымаған адамдарға құрылғыны пайдалануға рұқсат бермеңіз. Электр құралдары тәжірибесіз адамдардың пайдалануы үшін қауіпті.

Электр құралдарын ұқыпты ұстаңыз. Қозғалатын бөліктердің дұрыс жұмыс істеп тұрғанын және кептеліп қалмағанын, бұл бөлшектер электр құралының жұмысына нұқсан келтіруі үшін жеткілікті зақымдалмағанын немесе бүлінбегенін тексеріңіз. Құрылғыны пайдаланбас бұрын бүлінген бөлшектер жөнделген болуы керек. Дұрыс жұмыс істемейтін электр құралдарының салдарынан көптеген апаттар пайда болады.

Кесетін құралдарды өткір және таза ұстаңыз. Қатты кесу жиектері бар кескіш аспаптарды мұқият ұстаңыз, олар көбіне кептеліп қалмайды және жеңіл бағымталады.

Осы нұсқауларға сәйкес электр құралдарын, аксессуарларды, кірістіру құралдарын және т.б. пайдаланыңыз. Жұмыс жағдайларына және орындалатын қызметке назар аударыңыз. Электр құралдарын басқа мақсаттарда пайдалану қауіпті жағдайларға әкелуі мүмкін.

5 Аккумулятор жинағын пайдалану және күту

Аккумуляторды тек өндіруші бекіткен зарядтау құрылғыларымен зарядтаңыз. Тиісті аккумулятор жинағына сай келмейтін зарядтау құрылғылары өртке әкелуі мүмкін.

Құрылғыны тек қана тиісті аккумулятор жинағымен пайдаланыңыз. Басқа аккумулятор жинағын пайдалану жарақаттауға немесе өртке себепші болуы мүмкін.

Аккумулятор жинағы пайдаланылмаған кезде, қысқа тұйықталуға себеп болатын қысқыштар, монеталар, кілттер, шегелер, бұрандалар немесе басқа да шағын металл заттар сияқты металл заттардан алысырақ ұстаңыз. Қысқа тұйықталу өртке немесе жарылысқа алып келуі мүмкін.

Белгілі бір жағдайларда сұйықтық аккумулятор жинағынан шығуы мүмкін. Контактіден аулақ болыңыз. Сұйықтықпен байланыста болған кезде суды мұқият шайыңыз. Көзіңізге сұйықтық түссе, дереу дәрігерге хабарласыңыз. Аккумулятор сұйықтығы теріде бөртпелер тудырып, күйдіруі мүмкін.

Зақымдалған немесе өзгертілген аккумуляторларды немесе құралдарды пайдаланбаңыз. Зақымдалған немесе өзгертілген аккумуляторлар болжап білуге болмайтын әрекеттер жасап, нәтижесінде өртке, жарылысқа немесе жарақатқа әкеп соғуы мүмкін.

Аккумулятор жинағын немесе құралды шамадан тыс температураға немесе отқа ұшыратпаңыз. Оттың әсері немесе температураның 130°C-тан жоғары болуы жарылысқа әкелуі мүмкін.

Зарядтау бойынша барлық нұсқауларды орындаңыз және құралды немесе аккумулятор жинағын нұсқаулықта көрсетілген температура шегінен тыс зарядтамаңыз. Дұрыс емес зарядтау немесе белгіленген температура диапазонынан тыс зарядтау аккумулятор жинағын зақымдауы және өрт қаупін арттыруы мүмкін.

Қызмет көрсету

Электр құралыңызды білікті мамандар ғана, тек түпнұсқа қосалқы бөлшектермен ғана жөндейді. Бұл құрылғының қауіпсіздігін қамтамасыз етілгеніне кепілдік береді. Ешқашан зақымдалған аккумулятор жинақтарын жөндемеңіз. Аккумулятор жинақтарына техникалық қызмет көрсету мен жөндеуді тек өндіруші немесе уәкілетті қызмет көрсетушілер орындай алады.

Қылышты араларға арналған қауіпсіздік нұсқаулары

• Кесу құрылғысы жасырын қуат сымдарына тиіп кетуі мүмкін кез келген жұмысты орындау кезінде электр құралын оқшауланған қармау беттерінен ұстаңыз. Ара төсемінің кернеулі сыммен жанасуы құрылғының металл бөліктерінің кернеуіне әкеліп, бұл электр тогының соғуына себеп болуы мүмкін.
• Дайындаманы тұрақты платформаға бекіту және ұстату үшін қысқыштарды пайдаланыңыз. Дайындаманы қолыңызбен немесе денеңізбен ұстау оны тұрақсыз етеді және сіз бақылауды жоғалтуыңыз мүмкін.

Электр құралын оқшауланған тұтқа беттерінен ұстаңыз, себебі ара төсемі жасырын электр желілерімен байланысуы мүмкін. Ара төсемінің кернеулі сыммен байланысы металл бөлшектердің шиеленісуіне және электр тогының соғуына алып келуі мүмкін.

Арнайы детекторлардың көмегімен жасырын қуат сымдарын іздеңіз. Қажет болса, коммуналдық басқармадан көмек сұраңыз. Электр сымдарымен жанасу өртке және электр тогының соғуына әкелуі мүмкін. Газ құбырының зақымдалуы жарылыс тудыруы мүмкін. Су құбырына ену мүліктің бұзылуына әкеледі.

Қолыңызды ара төсемінен алшақ ұстаңыз. Дайындаманың астыңғы жағына қол сұқпаңыз. Ара төсемімен жанасу жарақат алуға әкелуі мүмкін.

- Кольнізды көтергіш карнактан және ара төсеміне арналған жылдам қыскыш құрылғыдан алшақ ұстаңыз. Ара төсемімен жанасу жарақат алуға әкелуі мүмкін.

- Құрылғыны дайындамаға қосылған күйде ғана қойыңыз. Ара төсемі дайындамада қысылып, кері соққы қаупі туындайды.

- Кескеннен кейін құрылғыны өшіріңіз. Ара төсемі тоқтап қалғаннан кейін ғана дайындамадан тартып шығарыңыз. Осылайша кері соққының алдын алуға және құрылғыны қауіпсіз жерге қоюға болады.

• Тек мінсіз күйдегі, зақымдалмаған ара төсемдерін пайдаланыңыз. Бүгілген немесе өтпейтін ара төсемдері сынуы, кесуге теріс әсер етуі немесе кері соққыға әкелуі мүмкін.
• Өшіргеннен кейін ара төсемін бүйірден қысым түсіру арқылы тоқтағанша тежеуге болмайды. Ара төсемі зақымдалуы, сынуы немесе кері соққыға әкелуі мүмкін.
• Материалды жақсылап керіңіз. Дайындаманы қолыңызбен немесе аяғыңызбен тіремеңіз. Ара жұмыс істеп тұрған кезде, заттарға немесе жерге тимеңіз. Кері соққы қаупі бар.
• Дайындаманы бекітіңіз. Қысқыш құрылғымен немесе білдек қысқышымен керілген дайындама қолмен ұстағаннан берік бекітіледі.
• Құрылғыны алып қоймас бұрын ол тоқтап қалғанша күтіңіз. Құрал ендірмесі қысылып қалуы және құрылғыны бақылау мүмкіндігінен айырылуға әкелуі мүмкін.
• Құрылғыда кез келген жұмысты (мысалы, техникалық қызмет көрсету, құралды алмастыру және т.с.с.) өткізбес бұрын және тасымалдау және сақтау кезінде ажыратқышты өшірулі күйде бекітіңіз. Ажыратқыш байқаусызда іске қосылса, жарақат алу қаупі туындайды.
• Құрылғыны, мысалы, ұзақ мерзімді қарқынды күн сәулесінен пайда болатын қызудан, сондай-ақ өрт, су мен ылғалдан қорғаңыз. Жарылыс қаупі бар.

Қауіпсіздік техникасы бойынша қосымша нұсқаулар

⚠️ ЕСКЕРТУ • Күйік қаупі. Ара төсемі пайдалану кезінде қызады. Ара төсеміне тимеңіз.

Мақсатына сәйкес қолдану

⚠️ҚАУІП

Кесу нәтижесінде жарақат алу қаупі

Құрылғының байқаусызда іске қосылуын болдырмаңыз.

Аккумулятор жинағын салған кезде, ҚОСУ/ӨШІРУ қосқышының басылмағанына көз жеткізіңіз. Егер құрылғы шамадан тыс жүктеме салдарынан өшіп қалса, ҚОСУ/ӨШІРУ қосқышын дереу босатыңыз. Оны қайта қолданбас бұрын, құрылғы немесе аккумулятор жинағы қайтадан жұмыс істеуге дайын болғанша күтіңіз.

Қате пайдалану

Кесіп кетуінің салдарынан өмірге қауіп Құрылғыны тек нұсқауға сәйкес қолданыңыз.

• Құрылғы тек жеке пайдалануға арналған. • Құрылғы тек ағашты кесуге арналған. • Құрылғы арамен дөрекі кесіктер жасау, түзу немесе қисық кесіктер жасау және тегіс бетті кесу үшін жарамды. • Бұтақ қапсырмасымен бірге пайдаланған кезде, құрылғы бұтақтарды кесуге жарамды болады. Құралды кез келген басқа жолмен пайдалануға немесе өзгертуге тыйым салынады. Пайдаланушы дұрыс пайдаланбау салдарынан болатын қауіп-қатерлерге жауапты.

Қоршаған ортаны қорғау

Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз.

Электрлік және электрондық бұйымдардың құрамында қате қолдану немесе утилизациялау нәтижесінде адам денсаулығына және қоршаған ортаға қауіп

төндіруі ықтимал, құнды қайта өндірілетін материалдар және батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі. Алайда, аталмыш бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген құрылғыларды үй қоқыстарымен бірге тастауға болмайды.

Құрамдағы заттар бойынша нұсқаулар (REACH)

Бұйымның құрамындағы заттар туралы соңғы мәліметтерді мына мекенжай бойынша табуға болады: www.kaercher.de/REACH

Керек-жарақ және қосалқы бөлшектер

Тек түпнұсқалы керек-жарақ немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз және апатсыз жұмыс істеуіне кепілдік болады.

Керек-жарақтар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб-сайтында қолжетімді.

Жеткізілім жинағы

Бұйымның жеткізілім жинағы орауыштың үстінде көрсетілген. Бұйымды орауыштан шығарғанда жинақтың толықтығын тексеріп шығыңыз. Керек-жарақтар жетіспеген немесе тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.

Қорғаныс құрал-жабдықтары

△АБАЙЛАҢЫЗ

Жоқ немесе өзгертілген қорғаныс құрал-жабдықтары

Қорғаныс құрылғысы сіздің қауіпсіздігіңізге арналған.

Қорғаныс құрылғысын ешқашан өзгертпеңіз немесе ажыратпаңыз.

Құлыптан шығару түймесі

Құлыптау түймесі құрылғы қосқышын бөгеп, осылайша құрылғының бақыланбайтын іске қосылуына жол бермейді.

Сурет B

① ҚОСУ/ӨШІРУ қосқышын өшіру түймесі

② ҚОСУ/ӨШІРУ қосқышы

Құрылғыны іске қосу үшін алдымен өшіру түймесін және содан кейін ҚОСУ/ӨШІРУ қосқышын басыңыз.

Құрылғыдағы белгілер

Жалпы ескерту белгісі

Пайдалану алдында нұсқаулықты және барлық қауіпсіздік нұсқауларын оқыңыз.

Құрылғымен жұмыс істеу кезінде тиісті көз және есту қорғауыштарын пайдаланыңыз.

Құрылғымен жұмыс істеу кезінде сырғымайтын және берік қолғап киіңіз.

Айналадағыларды электр құралынан қауіпсіз қашықтықта ұстаңыз.

Құрылғыны жаңбыр немесе ылғал жағдайларға ұшыратпаңыз.

Құрылғының сипаттамасы

Осы нұсқаулықта максимальды комплектациядағы құрылғы сипатталған. Үлгіге қарай жеткізілім комплектациясында айырмашылықтар болады (Қаптаманы қараңыз).

Сурет Графикалық беттерді қараңыз Сурет А

① Аккумулятор жинағын ажыратқыш түйме ② Аккумулятор бекіткіші ③ Ажыратқыш түйме Аккумулятор бекіткіші ④Тұтқа ⑤ ҚОСУ/ӨШІРУ қосқышын өшіру түймесі ⑥ ҚОСУ/ӨШІРУ қосқышы ⑦ Бұтақ қапсырмасының құлыптан босату түймесі ⑧ Бұтақ қапсырмасы ⑨ Алдыңғы қорғаныс ⑩ Ара төсеміне арналған жылдам қысқыш құрылғы ⑪ Ағашқа арналған ара төсемі ⑫ *Аккумуляторлар жинағы

* қосымша

Орнату

Аккумуляторлар жинағының бекіткішін орнату

1. Аккумулятор жинағының бекіткішін қылышты араның бекіткішіне сырт өртіп орнына түскенше итеріңіз.

Сурет C

Нұсқау

Дұрыс орнатылғанына көз жеткізіңіз!

Ара төсемін монтаждау

△АБАЙЛАНЫЗ

Өткір ара тістерінен жарақат алу қаупі бар Құрылғыда жұмыс істеген кезде қорғауыш көзілдіріктер мен қорғаныс қолғаптарын киіңіз.

Сурет F

1. Жылдам босатылатын құрылғыны сағат тілінің бағытына қарсы бұрап, ұстап тұрыңыз.
2. Ара төсемін салыңыз.
3. Жылдам босатылатын құрылғыны сағат тілінің бағытымен бастапқы күйге қайта бұраңыз.

Нұсқау

Ара төсемін монтаждағаннан кейін оның дұрыс орнатылғанын тексеріңіз.

Бұтақ қапсырмасын монтаждау

△АБАЙЛАНЫЗ

Өткір ара тістерінен жарақат алу қаупі бар Құрылғыда жұмыс істеген кезде қорғауыш көзілдіріктер мен қорғаныс қолғаптарын киіңіз.

Сурет E

1. Бұтақ қапсырмасының құлыптан босату түймесін басыңыз.
2. Бутак капсырмасын бағыттауыш ішіне тірелгенше жылжытыңыз.

Аккумуляторлар жинағын монтаждау

1. Аккумулятор жинағын оның бекіткішіне жылжытыңыз. Сурет G

Пайдалану

Құрылғыны қосу

1. Құлыптан босату түймесін басыңыз. Сурет Н
2. Құрылғыны ажыратқыш арқылы қосыңыз.

Құрылғыны өшіру

1. Ажыратқышты жіберіңіз. Сурет H

Аралау техникасы

△АБАЙЛАҢЫЗ

Өткір ара төсемдерінен жарақат алу қаупі бар Құрылғыда жұмыс істеген кезде қорғауыш көзілдіріктер мен қорғаныс қолғаптарын киіңіз.

Бутак капсырмасынсыз тегіс кесу

Нұсқау

Қалың бұтақтарды және тақтайларды аралау кезінде БҰТАҚ КАПСЫРМАСЫНСЫЗ жұмыс істеңіз. Кесілетін бөлік алдыңғы қорғанысқа тиіп тұруы қажет. Домалақ бөліктерді аралау кезінде тербеліс қозғалысымен жұмыс істеңіз.

1. Шаңсорғышты қосу.
2. Біркелкі қысыммен аралаңыз. Сурет I

Бұтақ қапсырмасынсыз батыру

Нұсқау

Қалың бұтақтарды және тақтайларды аралау кезінде бұтақ қапсырмасынсыз жұмыс істеңіз. Кесілетін бөлік алдыңғы қорғанысқа тиіп тұруы қажет. Домалақ бөліктерді аралау кезінде тербеліс қозғалысымен жұмыс істеңіз.

1. Алдыңғы қорғаныстың төменгі жиегін дайындамаға қойыңыз.
2. Шаңсорғышты қосу.
3. Араны алға еңкейтіп, ара төсемін дайындамаға батырыңыз.
4. Араны тік күйге келтіріп, кесік сызығының бойымен аралаңыз.

Сурет J

Бұтақ қапсырмасымен тегіс кесу

1. Бұтақ қапсырмасы бар араны азғантай қысыммен дайындамаға қойыңыз.
2. Шаңсорғышты қосу.
3. Біркелкі қысыммен аралаңыз. Сурет К

Телескоптық ұзартқыш биіктігі 3,5 м-ге дейінгі ағаш пен бұтақтарды кесуге арналған қосымша керек-жарақ болып табылады.

Нұсқау

Телескоптық ұзартқышты пайдалану алдында оның пайдалану бойынша нұсқаулығын оқып шығыңыз.

Жұмыстың аяқталуы

1. Құрылғыдан батарея жинағын алып тастаңыз (бөлімін қараңыз Аккумулятор жинағын алып тастаңыз).
2. Құрылғыны тазалаңыз (бөлімін қараңыз Құрылғыны тазалау).

Аккумулятор жинағын алып тастаңыз

Нұсқау

Ұзақ жұмыс үзілістері үшін аккумулятор жинағын құрылғыдан алып тастаңыз және оны рұқсатсыз пайдаланудан қорғаңыз.

1. Аккумулятор жинағын оның бекіткішінен шығарыңыз. Сурет L

Бұтақ қапсырмасын бөлшектеу

△АБАЙЛАҢЫЗ

Өткір пышақтардан жарақат алу қаупі бар Құрылғыда жұмыс істеген кезде қорғауыш көзілдіріктер мен қорғаныс қолғаптарын киіңіз.

Сурет N

1. Бұтақ қапсырмасының құлыптан босату түймесін басыңыз.
2. Бұтақ қапсырмасын алға қарай тартып шығарыңыз.

Ара төсемін бөлшектеу

АБАЙЛАҢЫЗ

Өткір пышақтардан жарақат алу қаупі бар. Құрылғыда жұмыс істеген кезде қорғаныш көзілдіріктер мен қорғаныс қолғаптарын киіңіз.

Cypet M

1. Ара төсемін керу құралын сағат тілінің бағытына қарсы бұрап, ұстап тұрыңыз.
2. Ара төсемін тартып шығарыңыз.
3. Ара төсемін керу құралын сағат тілінің бағытымен бастапқы күйге қайта бұраңыз.

Тасымалдау

АБАЙЛАҢЫЗ

Салмақтың сақталмауы

Жарақат алу және құрылғыны зақымдау қаупі. Тасымалдау және жүктеу кезінде құрылғының салмағын ескеріңіз.

АБАЙЛАҢЫЗ

Бақыланбайтын іске қосу

Тасымалдау алдында құрылғыдан аккумуляторды шығарып алыңыз.

1. Көлік құралдарында тасымалданғанда, құрылғыны қолданыстағы нұсқауларға сәйкес сырғып-жығудан қорғаңыз.

Сактау

⚠АБАЙЛАНЫЗ

Салмақтың сақталмауы

Жарақат алу және құрылғыны зақымдау қаупі Тасымалдау кезінде құрылғының салмағын ескеріңіз.

△АБАЙЛАНЫЗ

Бақыланбайтын іске қосу

Сактау алдында құрылғыдан аккумуляторды шығарып алыңыз.

1. Құрылғыны тазалаңыз, Құрылғыны тазалау бөлімін қараңыз.
2. Құрылғыны құрғақ және жақсы желдетілетін жерде сақтаңыз. Бау-бақша химикаты және тұздар сияқты жемір заттардан аулақ ұстаңыз. Құрылғыны сыртта сақтамаңыз.

Күтім және техникалық қызмет көрсету

Құрылғыны тазалау

△АБАЙЛАНЫЗ

Бақыланбайтын іске қосу

Кесікмер

Құрылғыдағы кез келген жұмысты бастамас бұрын аккумулятор жинағын құрылғыдан шығарыңыз. Нұсқау

Қауіпсіз және дұрыс жұмысты қамтамасыз ету үшін құрылғы мен желдету саңылауларын әрдайым таза ұстаңыз.

Нұсқау

Ара төсемінің ұстағышын сығылған ауамен немесе жұмсақ қылшақпен тазалаған жөн.

Нұсқау

Құрылғыны сумен жууға болмайды.

Сурет 0

Ақаулар кезіндегі көмек

Ақаулардың себептері көп жағдайда келесі шолуды пайдалану арқылы өздігінен жоюға болатындай қарапайым болады. Күдіктер болса немесе осы жерде көрсетілмеген ақаулар болған кезде, ресми сервис орталығына хабарласыңыз.

Тозған сайын аккумулятор батареясының сыйымдылығы тіпті жақсы күтім көрсетілсе де азаяды, сондықтан толық зарядталған күйде де, толық пайдалану ұзақтығына бұдан былай жету мүмкін емес. Бұл ақау емес.

Кате Себебі Жою
Кұрылғы жұмыс істемейді	Аккумулятор жинағы дұрыс салынбаған.	● Аккумуляторды орнына түскенше ұстағышқа салыңыз.
	Аккумулятор жинағының бекіткіші дұрыс орнатылмаған/бекітілмеген.	● Аккумулятор жинағының бекіткішін бекіткіш ішіне тірелгенше жылжытыңыз.
	Аккумулятор жинағының заряды жок.	● Аккумулятор жинағын зарядтау.
	Аккумулятор жинағы ақаулы.	● Аккумулятор жинағын ауыстырыңыз.
Кұрылғы пайдалану кезінде төктайды	Қозғалтқыш қызып кетті	● Жұмысты төктатып, қозғалтқышты суытыңыз.
Кұрылғы жұмыс кезінде төктап қалады	Аккумулятор жинағы бос.	● Аккумулятор жинағын зарядтау.
Ара төсемін енгізу немесе шығару мұмкін емес	Ара төсемінің керу құралы дұрыс күйде емес	● Ара төсемінің керу құралын дұрыс күйге келтіріңіз.

Кепілдік

Әр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бұйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бұйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз. (Мекенжайымыз артқы бетте)

Өндірілген күні көрсетілген түр кестесінде шифрланған.

Жеке сандардың мағынасы келесідей болады:

Мысалы: 30190

3 Өндірілген жылы

0 Өндірілген ғасыры

9 Өндірілген айының екінші саны

0 Өндірілген айының бірінші саны

Сонымен бұл мысалда 30190 коды 09/(2)013 өндірілген күнін білдіреді.

Техникалық мағлұматтар

		PGS 4-18
Курылғының техникалық сипаттамалары
Номиналды кернеу V	1	8
Жүрістер саны /min 0-2500
Жүріс ұзындығы mm 20
Кесу диаметрі (макс.) бұтак қапсырмасынсыз	mm 80
Кесу диаметрі (макс.) бұтак қапсырмасымен	mm 50
Өлшемдері мен салмағы
Салмағы (аккумулятор жинағынсыз)	kg 1,4
Үзындығы х ені х биіктігі	mm	475 x 89 x 174

Техникалық өзгерістер рұқсат етілген.

Шу және діріл туралы ақпарат

Жалпы діріл мәндері a_h (үш бағыттың векторлық қосындысы) және K қателігі EN 62841-2-11 сәйкес анықталады: ағашжоңқалы тақтаны аралау: a_h,B = 6,2 м/с², K=1,5 м/с², ағаш арқалықтарды аралау: a_h,WB = 8,1 м/с², K=1,5 м/с²

Шу деңгейінің мәндері EN 62841-2-11 сәйкес анықталады. Әдетте, А шкаласы бойынша өнімнің дыбыстық қысым деңгейі 94 дБ(А), ал дыбыстық қуат деңгейі 83 дБ(А), K=3 дБ және ұзартқышпен бірге (2.445-247.0) құрайды. Әдетте А шкаласы бойынша дыбыстық қуат деңгейі 91 дБ(А), ал дыбыстық қысым деңгейі 82 дБ(А), K=3 дБ құрайды. Құлаққап киіңіз! Ұзартқышпен бірге (2.445-247.0): ah=5,6 м/с², K=1,5 м/с². Берілген нұсқаулықта көрсетілген діріл деңгейі EN 62841 стандартына сәйкес өлшенді және оны бір электр құралын екіншісімен салыстыру үшін пайдалануға болады. Ол сондай-ақ діріл әсерін алдын ала бағалау үшін жарамды.

ЕСКЕРТУ

Электр құралын нақты пайдалану кезінде діріл мен шу деңгейі электр құралын пайдалану әдісіне, атап айтқанда, өңделетін бөліктің түріне байланысты көрсетілген мәндерден өзгеше болуы мүмкін.

Нұсқау

Шудың дамуын минимумға дейін шектеңіз!

• Тек тамаша жұмыс күйіндегі құрылғыларды пайдаланыңыз.
• Құрылғыны үнемі күтіп ұстап, тазалап отырыңыз. • Жұмыс тәсілін құрылғыға бейімдеңіз. • Құрылғыны шамадан тыс жүктемеңіз.
• Қажет болса, құрылғыны тексеріңіз.
• Пайдаланылмаған кезде құрылғыны өшіріңіз.
• Қолғап киіңіз.

⚠АБАЙЛАҢЫЗ

Қалдық тәуекелдер

Бұл электр құралын дұрыс қолданғанның өзінде қалдық тәуекелдер әрқашан қалады. Бұл электр құралының құрылымы мен нұсқасына байланысты келесі қауіптер туындауы мүмкін:

• Егер шаңнан қорғау маскасы киілмесе, өкпенің зақымдануы.
• Тиісті құлаққап киілмесе, есту қабілетінің зақымдануы.
• Егер құрылғы ұзақ уақыт бойы пайдаланылса немесе оған ұрыс қызмет көрсетілмесе, қолдың дірілі салдарынан денсаулыққа зақымдар.
