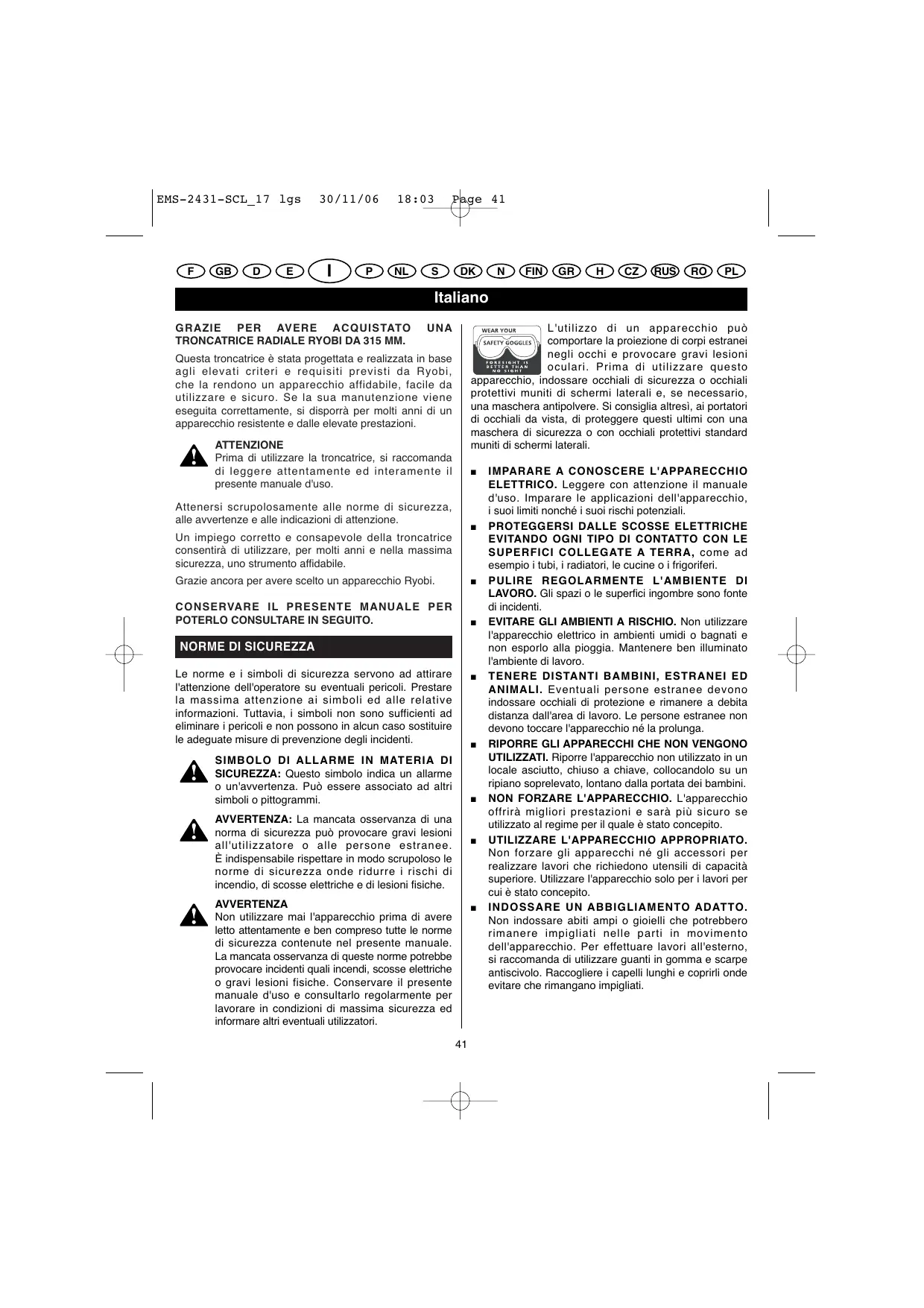

MANUALE UTENTE EMS-2431SCL RYOBI

Questa troncatrice è stata progettata e realizata in baseagli elevati criteri e requisiti previsti da Ryobi,che la rendono un appearechio affidavitabile,facile dautilizzare e sicuro. Se la sua manutenzione vieneseguita correttamente,si disporrà per molti anni di un appearechio resistente e dalle elevate prestazioni.

ATTENZIONE

Prima di utilizzare la troncatrice, si raccomanda di leggere attendamente ed interamente il presente manuale d'uso.

Attenersi scrupolosamente alle norme di sicurezza, alle avventenze e alleindicazioni di attenzione.

Un impiego corretto e consapevole della troncatrice consentirà di utilizzato, per molti anni e nella massima sicurezza, uno strumento affidavitile.

Grazie ancora per avere scelto un appearecchio Ryobi.

CONSERVARE IL PRESENTE MANUALE PER POTERLO CONSULTARE IN SEGuito.

NORMEDI SICUREZZA

Lenorme e i simboli di sicurezza servono ad attirare l'attenzione dell'operaatore su eventuali pericoli. Prestare la massima attenzione ai simboli ed alle relative informazioni. Tuttavia, i simboli non sono sufficienti ad eliminare i pericoli e non possono in alcun caso sostituire le adequate misure di prevenzione degli incidenti.

SIMBOLO DI ALLARME IN MATERIALA DI SICUREZZA: Questo significato indica un allarme o un'avventenza. Puo essere associato ad altri significoli o Pittogrammi.

AVVERTENZA: La mancata osservanza di una norma di sicurezza più provocare gravi lesioni all'utilizzatore o alle persone estranee. É indispensableere rispetto in modo scrupolso le norme di sicurezza ode ridurre r rischi di incendio, di scosse elettriche e di lesioni fisiche.

AVVERTENZA

Non utilizzato mai l'apparecchio prima di averete letto attendamente e ben compreso tutte le norme di sicurezza contentue nel presente manuale. La mancata osservanza di queste norme potrebbe provocare incidenti quali incendi, scosse elettriche o gravi lesioni fisiche. Conservare il presente manuale d'uso e consultrarlo regolarmente per lavorare in condizioni di massima sicurezza ed informare altri eventuali utilizzatori.

L'utilizzo di un appearecchio può camportare la proiezione di corpi estranei negli occhi e provocare gravi lesioni oculari. Prima di utilizzato quello

apparecchio, indossare occhiali di sicurezza o occhiali protettivi muniti di schermi laterali e, se necessario, una maschera antipolvere. Si consiglia altresi, ai portatori di occhiali da vista, di proteggere questi ultimi con una maschera di sicurezza o con occhiali protettivi standard muniti di schermi laterali.

• IMPARARE A CONOSCERE L'APPARECCHIO ELETRICO. Leggere con attenzione il manuale d'uso. Imparare le applicazioni dell'apparecchio, i loro limiti nonché i loro rischi potenziali.
  PROTEGGERSI DALLE SCOSSE ELETTRICHE EVITANDO OGNI TIPO DI CONTACTO CON LE SUPERFICI COLLEGATE A TERRA, come ad esempio i tubi, i radiatori, le cucine o i frigoriferi.
  PULIRE REGOLARMENTE L'AMBIENTE DI LAVORO. Gli spazi o le superfici ingbombre sono fonte di incidenti.
  EVITARE GLI AMBIENTI A RISCHIO. Non utilizzato l'apparechio elettrico in ambienti umidi o bagnati e non esporlo alla pioggia. Mantenere ben illuminato l'ambiente di lavoro.
  TENERE DISTANTI BAMBINI, ESTRANEI ED ANIMALI. Eventuali persone estranee devono indossare occhiali di protezione e rimanere a debita distanza dall'area di lavoro. Le persone estranee non devono toccare l'apparecchio ne la prolonga.
• RIPORRE GLI APPARECCHI CHE NON VENGONO UTILIZZATI. Riporre l'apparechio non utilizzato in un locale asciutto, chiuso a chiave, collocandolo su un ripiano soprelevato, fontano alla portata dei bambini.
  NON FORZARE L'APPARECCHIO. L'apparechio offrirà migliorie prestazioni e sarea più sicuro seutilizzato al regime per il quale è stato concepito.
• UTILIZZARE L'APPARECCHIO APPROPRIATO. Non forzare gli apparecchi né gli accessori per realizuire lavori che richiedono utensili di capacità superiore. Utilizzato l'apparecchio solo per i lavori per cui è stato concepito.
  INDOSSARE UN ABBIGLIAMENTO ADATTO. Non indossare abiti ampi o gioielli che potrebbero ramanere impigliati nelle parti in movimento dell'apparecchio. Per effettuare lavori all'esterno, si raccomanda di utilizzare quanti in gomma e scarpe antiscivolo. Raccogliere i capelli lunghi e coprirli once evitare che rimangano impigliati.

Italiano

NORMEDI SICUREZZA

INDOSSARE SEMPRE OCCHIALI DI SICUREZZA. I normali occhiali da vista sono dotati di simplici lenti antiurto: non sono pertanto occhiali di sicurezza.
PROTEGGERE I POLMONI. Se l'utilizzo dell'apparecchio produce polvere, indossare una maschera antipolvere.
PROTEGGERE LE ORECCHIE. In caso di uso prolongato dell'apparecchio,utilizzato sempre dispositivi di protezione uditiva.
MANTENERSI SEMPRE IN POSIZIONE STABILE. Rimanere bene in equilibrio sulle gambe e non distendere troppo lontano le braccia. Non utilizzato l'apparecchio quando ci si trova su una Scala o su un supporto instabile. Quando si lavora in posizione elevata, assicurarsi di riuscire a tenere saldamente l'apparecchio.
EFFETTUARE UN'ACCURATA MANUTENZIONE DELL'APPEARCCHIO. Per ottenere risultati migliorari nel massimo grado di sicurezza, verificare che gli appearecchi siano sempre puliti e affiliati. Lubricare e sostituire gli accessori in base alle istruzioni.
TOGLIERE LE CHIAVI DI SERRAGGIO. Prima di detettere in funzione l'apparecchio, prendere l'abitudine di verificare che non sua rimasta inserita alcuna chiave di serraggio.
NON UTILIZZARE MAI L'APPARECCchio IN UN AMBIENTE ESPLOSIVO. Le scintille prodotte dal motore potrebbero incendiare i vapori inflammabili.
ACCERTARSI CHE LE IMPUGNATURE SIANO ACCURATAMENTE PULITE (CHE NON VI SIA TRACCIA DI OLIO O GRASSO). Strofinare sempre l'apparecchio con un panno pulito. Nelle operazioni di pulizia non utilizzato mai liquido per freni, prodotti a base di petrolio o solventi forti.
- FARE SEMPRE ATTENZIONE E CONCENTRARSI DURANTE L'UTILIZZO DELL'APPEARCCHIO. Fare sempre attenzione alle operazioni che si effettuno e agire con buon senso. Non utilizzato l'apparecchio quando si è stanchi. Non ave mai fretta durante l'utilizzo dell'apparecchio.
- VERIFICARE CHE NON VI SIANO COMPONENTI DANNEGGIATI. Prima di continuare ad utilizzare l'apparecchio, verificare se una protezione o un accessorio danneggiato è in grado di continuare a funzionare e a svolgere il suo compito. Controllare l'allenamento è il corretto funzionamento dei componenti mobili. Verificare che non vi siano componenti rotti.

Controllare il montaggio ed altri eventuali fattori importanti per il corretto funzionamento dell'apparecchio. Provedere alla riparazione o sostituzione di un paralama o di altri componenti danneggiati rivolgendosi ad un Centro di Assistenza Autorizzato Ryobi.

NON UTILIZZARE L'APPARECCHIO SE L'INTERRUTTORE NON NE CONSENTE L'AVVIO E L'ARRESTO. Rivolgersi ad un Centro di Assistenza Autorizzato Ryobi per la sostuzione di un eventuale interruptore difettoso.
- NON UTILIZZARE L'APPARECCHIO SOTTO L'EFFETTO DI ALCOL O DI DROGHE O NEL CASO IN CUI SI STIANO ASSUMENDO MEDICINALI.
NON CONSENTIRE CHE L'APPARECCHIO VENGAL UTILIZZATO DA BABBINI O DA PERSONEDIASIBILI SENZA ALCUNA ASSISTENZA. SORVEGLIARE I BABBINI PER ASSICURARSICHET NON GIOCHINO CON L'APPARECCHIO.

CONSERVARE LE PRESENTI ISTRUZIONI PER POTERLE CONSULTARE IN SEGuito.

Ryobi migliorara costamente i propri prodotti.
Le caratteristica e le dotazioni dell'appareccchio possono pertanto subire modifiche perché alcun preavviso.
Il distributore Ryobi più vicino potrà fornire ulteri informazioni sulle caratteristiche e sulle più recenti dotazioni del proprio apparecchio.

NORME DI SICUREZZA SPECIFICHE PER LE TRONCATRICI RADIALI

VERIFICARE SEMPRE CHE I PARALAMA SIANO IN SEDE E IN BUONO STATO. Non bloccare mai il paralama inferiore in posizione aperta. Prima di ogni utilizzato, verificare il corretto funzionamento del paralama inferiore. Non utilizzare la troncatrice se il paralama inferiore non riesce a ricopire correttamente la lama.
IN CASO DI UTILIZZO ALL'ARIA APERTA, SERVIRSI DI PROLUNGHE DA ESTERNO. Qualora si lavori all'esterno, utilizzato solo prolunghe concepite per un tale impiego.
ASSICURARSI CHE LA LAMA SIA SEMPRE PULITA ED AFFILATA. Una lama affiliata limita i rischi di blocco e di contraccolpo.
TENERE SEMPRE LE MANI LONTANO DALLA ZONA DI TAGLIO E DALLA LAMA. Mention la lama ruota, non passare mai le mani sotto il pezzo da lavorare. Finché la lama è in rotazione, non cercare di togliere il pezzo tagliato. AVVERTENZA: Dop o l'arresto dell'apparecchio, la lama continua a ruotare per inerzia ancora per quale istante.

Italiano

NORME DI SICUREZZA SPECIFICHE PER LE TRONCATRICI RADIALI

VERIFICARE AD INTERVALLI REGOLARI LO STATO DEL CAVO D'ALIMENTAZIONE. Se è danneggiato, farlo riparare presso un Centro di Assistenza Autorizzato Ryobi. Prestare sempre attenzione al luogo in cui si trovare il cavo e tenerlo sempre distante alla lama in movimento.
- UTILIZZARE UNA GUIDA DI TAGLIO PARALLELA. Utilizzato sempre una guida parallela per i tagli paralleli.
PRIMA DI ESEGUIDE UN TAGLIO, accertarsi sempre che le regolazioni della profondità, dell'inclinazione e dell'ugnatura siano appropriate.
- UTILIZZARE ESCLUSIVAMENTE UNA LAMA ADEGUATA. Utilizzato esclusivamente unalama il cui aiesaggio via adeguato. Non utilizzato flange o bulloni per lamda difettosi o regolati in modo errato. Il diametro massimo della lamda della troncatrice delve essere di 315 mm.
EVITARE DI EFFETTUARE TAGLI SU PEZZI IN CUI VI SIANO CHIODI. Durante les operazioni di taglio del legno, accertarsi che nel pezzo da lavorare non vi siano chiodi ed eventualmente toglierli.
NON TOCCARE MAI LA LAMA o altri componenti mobili durante l'utilizzo della troncatrice.
NON AVVIARE MAI L'APPARECCHIO quando la lama è a contatto con il pezzo da lavorare.
Non tenere mai il pezzo da lavorare con la mano. Il pezzo deve essere tenuto saldamente contro la base della troncatrice per mezzo del morsetto durante tutte le operazioni di taglio. Non tenere mai il pezzo da lavorare con le mani. La mancata osservanza di但这a avventenza può provocare gravi lesions fisiche.
- Prima di iniziare ad eseguire un taglio, attendere che la lama raggiunga la velocità massima.

LUCE LASER. RADIAZIONE LASER.

Non guardare nella direzione del raggio.

Mettere in funzione il laser sostanto quando l'apparecchio è pronto per esquire il taglio.

Prodotto laser di classe 2.

ATTENZIONE

Attenersi rigorosamente alle procedure e alle regolazioni illustrate nel presente manuale, onde evitare una pericolosa esposizione al raggio laser.

Tip di laser: a semiconduattro

Classe di laser: 2

Lunghezza d'onda: 650 nm

Tensione: 3 Volt

Potenza del laser: < 1 mW

Per i tecnici addetti alla manutenzione:

ATTENZIONE: Durante la manutenzione dell'apparecchio, evitare qualunque esposizione al raggio laser.

Laser di classe 2 conforme alle norme EN60825-1:1994+ A2:2001 + A1:2002.

AVVERTENZA

Non guardare direttamente il raggio laser.

Si raccomanda di attenersi alle norme di sicurezza riportate di seguito, onde evitare incidenti legati all'esposizione al raggio laser:

Utilizzare e manutenere il laser conformmente alle istruzioni fornite dal produttore.
Non rivolgere mai il raggio laser in direzione di persono o di oggetti diversi dal pezzo da lavorare.
Non rivolgere mai deliberatamente il raggio laser in direzione di una persona. Qualora il raggio laser venga accidentally orientato verso gli occhi di una persona, l'esposizione non delve in alcun caso superare gli 0,25 s.
Assicurarsi sempre che il raggio laser si rivolto verso un pezzo da lavorare non realizzato con materiali riflettenti (ossia un pezzo di legno oppure ricoperto da un rivestimento non liscio). Il laser non deve essere utilizzato su pezioni lucidi, come ad esempio i pezzi in metallo, in quanto le superfici riflettenti rischiano di rinniarile il raggio in direzione dell'operatorate.
Non sostuire il laser della troncatrice con un alte tipo di laser. Gli interventi di riparazione devono essere eseguiti esclusivamente da un Centro di Assistenza Autorizzato Ryobi.

DESCRIZIONE

1. Interruttore di accensione/spegnimento del laser
2. Laser
3. Grilletto
4. Paralama inferiore
5. Leva di bloccaggio dell'ugnatura
6. Paraschegge
7. Scala di inclinazione
8. Braccio di prolunga
9. Manopola di bloccaggio del piano di lavoro
10. Scala di ugnatura

Italiano

DESCRIZIONE

1. Piano di lavoro
2. Morsetto
3. Arresto posteriore
4. Dispositivo di bloccaggio in posizione di trasporto
5. Pulsante di bloccaggio dell'albero
6. Leva di bloccaggio dell'inclinazione
7. Sacchetto raccogli polvere
8. Paralama superiore
9. Base
10. Leva di sblocco del paralama inferiore
11. Manopola di arresto della traslazione
12. Guida del movimento radiale
13. Braccio del paralama inferiore
14. Tappo di ispezione delle spazzole di carbone di sicurezza
15. Impugnatura principale
16. Impugnatura di trasporto
17. Rotellina di regolazione della profondità di taglio

LA MODANATURA É IN POSIZIONE PIATTA SUL PIANO DI LAVORO (Fig. 15)

1. SOFFITTO
2. PARETE
3. BORDO SUPERIORE CONTROL L'ARRESTO = LATO SINISTRO, ANGOLO INTERNORNO; LATO DESTRO, ANGOLO ESTERNO
4. ANGOLO INTERNO
5. ANGOLO ESTERNO
6. BORDO INFERIORE CONTRO L'ARRESTO = LATO DESTRO, ANGOLO INTERNO; LATO SINISTRO, ANGOLO ESTERNO

ELENCO DEGLI ACCESSORI (Fig. 2)

1. Sacchetto raccogli polvere
2. Morsetto
3. 2 bracci di prolunga
4. Chiave a bussola
5. Paralama inferiore e braccio

CARATTERISTICTECNICHE

Potenza assorbita

2400 Watt

Velocita vuoto

4200 giri/min.

Diametro della lama

315 mm

(Ø 315 mm x Ø 30 mm x 48 denti)

Alesaggio

30 mm

Peso

25 kg

Capacità di taglio

Ugnatura a 90^

x incl. a 90^

110 mm x 300 mm

Ugnatura a 45^ (dx)

110 mm x 210 mm

Ugnatura a 45^ (sx)

110 mm x 210 mm

Ugnatura a 90^

x incl. a 45^

70mm× 300mm

Ugnatura a 45^ (dx)

70 mm x 210 mm

Ugnatura a 45^ (sx)

70 mm × 150 mm

DISIMBALLAGGIO

AVVERTENZA

Onde evitare gli avvi involontari che potrebbero provocare gravi lesioni fisiche, si raccomanda di montare completamente la troncatrice, di effettare tutte le regolazioni richieste e di assicurarsi che i componenti siano adeguatamente serrati prima di collegare l'apparecchio all'alimentazione elettrica. Durante il montaggio dei componenti, l'esecuzione delle regolazioni, il montaggio o lo smontaggio della lama o quando non viene utilizzata, la troncatrice non deve mai essere collegata all'alimentazione elettrica.

AVVERTENZA

Malgrado le sue dimensioni ridotte, la troncatrice è pesante. Per evitare problemi alla schiena, farsi aiutare per sollevare la troncatrice.

• Prima di estrarre la troncatrice dal cartone di imballaggio, serrare la manopola di arresto della traslazione one evitare qualunque movimento improvisato dell'apparecchio.
  Rimuovere la troncatrice dal cartone di imballaggio, afferrandone l'impugnatura di trasporto per sollevarla.
  Collocare quand la troncatrice su una superficie stabile ed ispezionarla con attenzione.

MONTAGGIO

MONTAGGIO DEL PARALAMA INFERIORE

AVVERTENZA

Se la troncatrice non viene scollegata dall'alimentazione elettrica, cui verificarsi un avvio involontario in grado di provocare gravi lesioni fisiche.

• Scollegare la troncatrice dall'alimentazione elettrica. Assicurarsi che il blocco motore-lama sia Completely sollevato.
  Rimuovere le viti A e B (Figg. 3-4).

Italiano

MONTAGGIO

Posizonare il paralama inferiore sulla lama, assicurandosi che vada a coprir il foro della vite A.
Ripositionare le viti A e B e serrarle a fondo.
- Fissare l'estremità del braccio del paralama inferiore al punto di snodo situato sul retro della troncatrice (Fig. 5). Può essere necessario sollevare o abbassare il blocco motore-lama, per individuare correttamente il punto di snodo.

REGOLAZIONI

AVVERTENZA

Prima di procedere ad eventuali regolazioni, assicurarsi che l'apparechio sa scollegato dall'alimentazione elettrica. La mancata osservanza di但这a avventenza può provocare gravi lesioni fisiche.

MESSA IN SQUADRA DELLA LAMA E DELL'ARRESTO

Scollegare la troncatrice dall'alimentazione elettrica.
- Abbassare completeness il blocco motore-lama ed innestare il dispositivo di bloccaggio per mantenere il blocco in posizione di trasporto.
- Allentare la manopola di bloccaggio del piano di lavoro.
Sollevare la leva di bloccaggio dell'ugnatura.
- Fare ruotare il piano di lavoro sino a quando l'indicatore non si trova su 0^ (Fig. 6).
- Serrare nuovamente la manopola di bloccaggio del piano di lavoro.
Posare una squadra orizzontalmente sul piano di lavoro.
Posizionare un lato della squadra contro l'arresto.
- Fare scorrere l'altro lato della squadra contro la parte piatta della lama.

Nota: Assicurarsi che la squadra tocchi la parte piatta della lama e non la dentatura.

Il bordo della squadra e la lama devono essere paralleli. Se sono non fosse, è necessario eseguire opportune regolazioni.
- Allentare le 4 viti a testa cava che fissano l'arresto posteriori al piano di lavoro.
- Fare scorrere l'arresto posteriori versus destra o versus sinistra in modo tale che la lama sia parallela alla squadra.

• Serrare di nuovo a fondo le viti e verificare nuovamente che l'arresto posteriori sia perdicolare alla lama.
• Dopo avee effettuato la messa in squadra, potrebbe essere necessario allentare la vite dell'indicatore della Scala di ugnatura per riazzerarlo (Fig. 6).

MESSA IN SQUADRA DELLALAMA E DEL PIANO DI LAVORO

• Abbassare completeness il blocco motore-lama ed innestare il dispositivo di bloccaggio per mantenere il blocco in posizione di trasporto.
  Sbloccare la leva di bloccaggio dell'inclinazione, spostare il blocco motore-lama su 0^ e bloccare di nuovo la leva di bloccaggio dell'inclinazione.
• Posizione una squadra orizzontalmente sul piano di lavoro, contro la lama: se la lama e il piano non sono in squadra, sbloccare la leva di bloccaggio dell'inclinazione e regolare l'angolo procedendo come segue:
  Allentare il dato (B) e svitare la vite di inclinazione a 0^ (A) situata sul lato destro della lama, servendosi di una chiave esagonale da 5 mm (non fornita) (Fig. 7).
• Con l'ausilio di una squadra, posizonzare la lama in modo tale che sie perpendicolare al piano di lavoro, quando bloccare la leva di bloccaggio dell'inclinazione.
  Regolare la vite di inclinazione a 0^ sino a quando non tocca il fermo.
  Serrare il dato (B) (Fig. 7).
  Assicurarsi che l'angolo sua effettivamente di 0^ . Se il piano e la lama non sono in squadra, regolare nuovamente la vite di incinazione a 0^ .
  Dopo ave effettuato la messa in squadra, potrebbe essere necessario allentare la vite dell'indicatore della scala di inclinazione per riazzerarlo.

REGOLAZIONE DELL'ANGOLO A 45^ TRALAMA E IL PIANO DI LAVORO

Inclinare il blocco motore-lama a 45^
- Quando il blocco motore-lama sare incinato a 45^ , servirsi di una squadra a 45^ per verificare che l'angolo formato tra la lava e il piano di lavoro sa effettamente di 45^ . Se sono non fosse, allentare il dato (D) e quando regolare la vite di incinazione a 45^ (C) situata sul dato sinistro della lava (Fig. 7).
Serrare il dato (D) (Fig. 7).

Italiano

REGOLAZIONI

SOSTITUZIONE DELLA LAMA (Fig. 11)

AVVERTENZA

Il diametro massimo della lama della troncatrice deve essere di 315 mm. Non utilizzare mai una lama troppo spessa che non consenta alla flangia esterna della lama di innestarsi correttamente nella spalla dell'albero. Infatti, le lame troppo grandi toccherebbero i paralama, nelle le lame troppo spesse non consentirebbero al bullone della lama di fissare correttamente la stessa lama all'albero. Queste situazioni sono dare luogo ad incidenti e a gravi lesioni fisiche.

AVVERTENZA

Se la troncatrice non viene scollegata dall'alimentazione elettrica, cui verificarsi un avvio involontario in grado di provocare gravi lesioni fisiche.

Scollegare la troncatrice dall'alimentazione elettrica.
Sollevare completeness il blocco motore-lama.
Rimuovere la vite A (Fig. 11).
Premere la leva di sblocco del paralama inferiore (20) ed allontanare il più possibile il paralama inferiore (4) alla lama. Il copribullone della lama (C) si sposta contemporaneamente, permettendo di accedere al bullone della lama (B) (Fig. 11).
- Premere il pulsante di bloccaggio dell'albero (15) e fare ruotare la lama sino a quando l'albero non si blocccherà e la lama non potra più muoversi (Fig. 1).
Premendo con una mano il pulsante di bloccaggio dell'albero, allentare con l'altra mano il bullone della lava girandolo verso destra con la chiave a bussola.
- Togliere il bullone della lama, la flangia esterna e la lama stessa.
- Inserire la lama nuova sull'albero, rivolgendone i dati verso il basso.
Ripositionare la flangia esterna della lama e quando serrare saldamente il bullone della lama, premendo contemporaneamente il pulsante di bloccaggio dell'albero (15) (Fig. 1).
Ripositionare il copribullone della lama e il paralama inferiore.
Ripositionare la vite A e serrarla a fondo (Fig.11).
- Prima di mettere in funzione la troncatrice, verificare l'allineamento della nuova lama.

REGOLAZIONE DELLA PROFONDITA DI TAGLIO (Fig. 8)

Allentare il dato ad alette (B) (Fig. 8).
Regolare la rotellina (A) alla profondità di taglio desiderata (Fig. 8).
Serrare il dato ad alette contro l'arresto (C) (Fig. 8).

Note: Per realizzare una scanalatura su un pezzo di legno, eseguire il taglio e quindi sollevare la troncatrice dal pezzo. Spostare leggermente il pezzo da lavorare (verso destra e verso sinistra) e quindi eseguire un altre taglio sino ad ottenera la larghezza desiderata.

MONTAGGIO DEI BRACCI DI PROLUNGA (Fig. 9)

Allentare la vite di fissaggio dei bracci di prolunga (A) (Fig. 9).
Inserire le 2 aste di un braccio di prolunga negli apposti fori della base.
Serrare nuovamente la vite.

MORSETTO (Fig. 10)

• Inserire l'asta del morsetto (12) nel foro di fissaggio più idoneo all'operazione di taglio da effettuare. Suologi lato della troncatrice sono presenti 2 fori di fissaggio (A) (Fig. 10).
• Serrare la vite (B) corrispondente al foro di fissaggio selezionato (Fig. 10).
  Sistemare il pezzo da lavorare sul piano di lavoro della troncatrice.
  Regolare il morsetto (12) in modo tale che il pezzo risulti fissato saldamente.

Nota: Tra il morsetto e il pezzo da lavorare è possibile sistmare un pezzetto di legno, in modo tale che la forza di serraggio venga distribuita uniformamente. Ciò consentirà inolte di evitare che il morsetto segnì il pezzo da lavorare (in particolare modo se si tratta di legno tenero).

UTILIZZO DELLA GUIDA LASER

• Sul pezzo da lavorare tracciare a matita la linea di taglio.
  Regolare l'angolo di lignatura e/o l'angolo obliquo della troncatrice in funzione del taglio da eseguire.
• Mettere in funzione la guida laser premendo l'interruttore di accensione/spegnimento (1) (Fig. 1).
  Posare il pezzo sul piano di lavoro contro l'arresto posteriori (13) e regolare na posizione affinché la linea di taglio tracciata risultati allineata con il raggio laser.
  Fissare il pezzo servendosi del morsetto (ved. sezione "Morsetto").

Italiano

REGOLAZIONI

Eseguire un taglio (ved.sezione "Utilizzo").
Dopo avereseseguito itaglio,spagnere il laser.

ATTENZIONE

Non guardare direttamente il raggio.
Non rivolgere mai il raggio verso una persona o un oggettento diverso dal pezzo da lavorare.
Assicurarsi sempre che il raggio venga diretto verso un pezzo stabile e non riflettente.

UTILIZZO

ISTRUZIONI PRELIMINARI ALL'INIZIO DEL TAGLIO

Ispezionare il pezzo da lavorare. Assicurarsi che nella parte da tagliare non vi siano chiodi o altri oggetti.

ATTENZIONE

Vista l'azione di traslazione che è in grado di compiere, esta troncatrice non è stata progettata per il taglio dei metalli. Utilizzare la troncatrice escludamente per tagliare legno e prodotti dello stesso tipo. Materiali di altri genere potrebbero infatti rompere o jegare la lama, dare origine ad un incendio o provocare altri incidenti.

POSIZIONDEL CORPO E DELLE MANI

Non portare mai le mani nelle vicinanze della zona di taglio. Tenere le mani ad almeno 10~cm di distanza alla traiettoria della lama.
- Tenere saldamente il pezzo da lavorare contro l'arresto per evitare qualsiasi movimento verso la lama.
Utilizzare la mano sinistra per tenere un pezzo posizionato a sinistra della lama e impiegare la mano destra per tenere un pezzo sistematico a destra della lama.
- Prima di procedere ad un taglio,fare una "prova a vuoto" accertandosi che l'alimentazione sia interrotta. Si potraosi osservare la triëttoria della lama.
- Tenere le mani in posizione sino a quando il grilletto non verrà rilasciato e la lama non si sarearrestata completeness.

AVVERTENZA

Prima di iniziare le operazioni di taglio, fissare la troncatrice ad un banco da lavoro mediante apposite ganasse o bulloni. Non utilizzato mai la troncatrice sul pavimento o in posizione accovacciata. In quello modo, è possible ridurre i rischi di gravi lesioni fisiche.

AVVERTENZA

Per evitare gravi lesions fisiche, serrare sempre saldamente la manopola di bloccaggio del piano di lavoro prima di effettuire un taglio. In caso contrario, l'indicatore della Scala di ugnature o il piano di lavoro rischiano di muoversi durante l'operazione di taglio.

AVVERTENZA

Quando si utilizes un morsetto o una morsa per bloccare il pezzo da lavorare, fissare il pezzo da un solo lato della lava. Non bloccare il pezzo da entrambi i lati per evitare che la lava vi rimanga impigliata, il che potrebbe bloccare il motore e provocare un contraccolpo. Cosi facendo, si eviteranno i rischi di incidenti e di gravi lesionsi fisiche.

TAGLIO TRASVERSALE (CON AZIONE DI TRASLAZIONE) (Fig. 12)

• Con esta troncatrice è possible ottener un angolo fino a 55^ a sinistra o a destra.
• Tirare il disposativo di bloccaggio in posizione di trasporto (14) e sollevare completamente il blocco motore-lama.
• Allentare la manopola di bloccaggio del piano di lavoro (9).
  Sollevare la leva di bloccaggio dell'ugnatura (5).
• Ruotare il piano sino a quando l'indicatore della scala di ugnatura (A) non sare allineato sull'angolo desiderato (Fig. 6).

Nota: Il piano di lavoro può essere facilemente regolato a 0^ , 15^ , 22.5^ , 30^ e 45^ versuso destra o versuso sinistra grazie alla scala graduata. Il piano può essere posizionato su una delle preregolazioni angolari della scala di ugnatura.

• Rilasciare la leva di bloccaggio dell'ugnatura (5). Bloccare la manopola di bloccaggio del piano di lavoro (9).
• Mettere in funzione la guida laser (1).
• Posare il pezzo sul piano di lavoro contro l'arresto posteriori e regolarne la posizione affinché la linea di taglio tracciata risulti allineata con il raggio laser.
  Utilizzare il morsetto (12) per bloccare il pezzo.
• Allentare la manopola di arresto della traslazione (21).
• Afferrare l'impugnatura principale (25) e sollevare la lama portandola nella posizione più alta.
• Premere il grilletto (3) ed attendere che la troncatrice raggiunga la velocità massima.

Italiano

UTILIZZO

Premere la leva di sblocco del paralama inferiore (20).
- Abbassare completamente il blocco motore-lama premendo l'impugnatura principale (25) versus il basso ed effettuare il taglio lungo il profilo del pezzo da lavorare.
- Fare ritornare completeness all'indietro la tronatrice, spingendola con cautela verso l'arresto posteriori (13).
- Prima di estrarre la lama dal pezzo da lavorare, rilasciare the grilletto (3) e attendere che la lama cessi di ruotare.

PERICOLO

Non tirare MAI la troncatrice verso di se nelle se esegue il taglio. La lama potrebbe risalire improvisamente sulla parte superiore del pezzo e venire scagliata verso l'opereatore.

IMPORTANT

Per effettuare un taglio ad ugnatura di precisione in condizioni di massima sicurezza, realizzare il taglio e quindi rilasciare il grilletto. Mantenere il blocco motore-lama verso il basso e nonambiare la posizione delle mani prima che la lama si via fermata. Successivement, sollevare il blocco motore-lama e quindi rimuovere il pezzo dal piano di lavoro.

TAGLIO OBLIQUO (CON AZIONE DI TRASLAZIONE) (Fig. 13)

• Un taglio obliquo consiste nell'eseguire un'operazione di taglio trasversalmente al filo del pezzo da lavorare, con la lama inclinata rispetto al piano di lavoro. I tagli obliqui si effettuano con il piano in posizione a 0^ e la lama ad un angolo compreso tra 0^ e 45^ rispetto al piano.
• Tirare il dispositivo di bloccaggio in posizione di trasporto (14) e sollevare completamente il blocco motore-lama (Fig. 1).
• Allentare la manopola di bloccaggio del piano di lavoro (9).
  Sollevare la leva di bloccaggio dell'ugnatura (5).

• Fare ruotare il piano di lavoro sino a quando l'indicatore della Scala di ugnatura (10) non sare allineato su 0^ .
  Rilasciare la leva di bloccaggio dell'ugnatura (5). Bloccare la manopola di bloccaggio del piano di lavoro (9).

• Allentare la leva di bloccaggio dell'inclinazione (16) e inclinare il blocco motore-lama verso sinistra, forn all'inclinazione desiderata. L'angolo di taglio obliquo cui è essere regolato tra 0^ e 45^ (Fig. 1).
  Allineare l'indicatore della Scala di inclinazione rispetto all'angolo desiderato.

• Serrare saldamente la leva di bloccaggio dell'inclinazione (16) (Fig. 1).
• Mettere in funzione la guida laser.
  Posare il pezzo sul piano di lavoro contro l'arresto posteriori (13) e regolarne la posizione affinché la linea di taglio tracciata risultati allineata con il raggio laser.
  Utilizzare il morsetto (12) per bloccare il pezzo.
• Allentare la manopola di arresto della traslazione (21).
• Afferrare l'impugnatura principale (25) e sollevare la lama portandola nella posizione più alta.
• Premere il grilletto (3) ed attendere che la troncatrice raggiunga la velocità massima.
  Premere la leva di sblocco del paralama inferiore (20) (Fig. 1).
• Abbassare completeness il blocco motore-lama premendo l'impugnatura principale verso il basso ed effettuare il taglio lungo il profilo del pezzo da lavorare.
• Fare ritornare completamente all'indietro la troncatrice, spingendola con cautela verso l'arresto posteriorie.
• Prima di estrarre la lama dal pezzo da lavorare, rilasciare il grilletto (3) e attendere che la lama cesseri di ruotare (Fig. 1).

TAGLIO AD UGNATURA DOPPIO (Fig. 14)

• Un taglio ad ugnatura doppio consiste nell'utilizzato contemporaneamente un angolo di ugnatura ed un angolo obliquo. Questo tipo di taglio viene utilizzato per realizzare cornici, tagliare modanatur, costruire scatole dai lati inclinati e in alcuni lavori di falegnameria.
  Per effettuare quello tipo di taglio, l'indicatore della Scala di lignatura deve essere regolato sull'angolo desiderato e il blocco motore-lama deve essere inclinato all'angolo di taglio obliquo selezionato. Le regolazioni di un taglio ad lignatura doppio devono essere eseguite con molta attenzione a causa dell'interrazione tra i due angoli.
  Le regolazioni degli angoli di taglio ad ugnatura ed obliquo sono interdipendenti. Quando si modifica la regolazione dell'angolo di taglio ad ugnatura, si modifica l'effetto della regolazione dell'inclinazione. Analogamente, quando si modifica la regolazione dell'inclinazione, si modifica l'effetto della regolazione dell'angolo di taglio ad ugnatura.

Italiano

UTILIZZO

• Prima di ottenere il taglio desiderato, perché è necessario provare diverse regolazioni. Dopo avee effettuato la regolazione del secondo angolo, verificare nuovamente la regolazione del primo angolo in quanto la regolazione del secondo potrebbe avere modificatoQLella del primo.Dopo avee impostato le due regolazioni corrente per un dato taglio, prima di effettuare il taglio definitivo del pezzo realizzare sempre un taglio di prova su scarti di lavorazione.
• La tabella delle configurazioni per comuni tagli ad ungnature doppi (Fig. 17) consente di individuare più facilemente le corrette regolazioni da adottare.

Ogni configurazione di un angolo obliquo (B) e di un angolo di ugnatura (M) viene fornita con un'appressimazione di 0.005^ .

Number of sides = Numero di lati

TAGLIO DI MODANATURE A CORONA

• Questa troncatrice è l'apparecchio ideale per realizzare le modanaturé a corona. In genere, rappresenta addirittura l'apparecchio più idoneo per effettuare quello tipo di lavori.
  Affinché si adattino perfettamente, le modanature a corona devono essere tagliate con grande precisione.
  Le due superfici di contatto di una modanatura a corona in posizione piatta contro il soffitto e la parete di una stanza formano angoli che, sommati, misurano esattamente 90^ . La maggior parte delle modanature a corona ha un angolo superiore posteriore (la sezione che è in posizione piatta contro il soffitto) di 52^ ed un angolo inferiore posteriore (la sezione che è in posizione piatta contro la parete) di 38^ .

IMPOSTAZIONE DELLA MODANATURA IN POSIZIONE PIATTA SUL PIANO DI LAVORO (Fig. 15)

Perutilizzarequesto metodo ed effettuare tagli precisi di modalanaturea corona per angoli interni o esternia a 90^ ,collocare la modalatura con la superficie interna magiore in posizione piatta sul piano di lavoro, contro l'arresto.
- Nel configurare gli angoli obliqi e di ungnature per i tagli ad ungnature dovpi, non dimenticare che le regolazioni sono interdipendenti: quando si modifica un angolo, di consequencesa si modificaanche l'alto.

Gli angoli delle modalature a corona sono estremamente precisi e difficulti da regolare. Siccome gli angoli tendono a perdere la loro regolazione, si consiglia di provare preventivamente tutte le regolazioni su scarti di modalature. Inoltre, dal momento che la maggior parte delle pareti non è perfettamente perpendicolare, sare necessario effettuire le dovute regolazioni.
- Quando si effettua il taglio di modanature a corona con questo metodolo, regolare l'angolo obliquo a 33.85^ . A seconda dei casi, l'angolo di lignatura devesse essere regolato a 31.62^ verso destra o verso sinistra. Consultare la tabella riportata di seguito per individuare le esatte configurazioni degli angoli e la corretta posizione della modanatura sul piano.
Le regolazioni riportate nella tabella segunte possono essere utilizzate per tagliare modalatura a corona con angoli di 52^ e 38^ . Collocare la modalatura in posizione piatta sul piano di lavoro.

Regolazione Tipo di taglio dell'angolo obliquo

33,85° Lato sinistro, angolo interno

1. Posizione il bordo superiore della modalatura contro l'arresto.
2. Piano regolato a 31,62^ a destra.
3. Mantenere l'estremita a sinistra del taglio.

33,85° Lato destro, angolo interno

1. Posizione are il bordo inferiore della modalatura contro l'arresto.
2. Piano regolato a 31,62° a sinistra.
3. Mantenere l'estremita a sinistra del taglio.

33,85° Lato sinistro, angolo esterno

1. Posizione il bordo inferiore della modalatura contro l'arresto.
2. Piano regolato a 31,62^ a sinistra.
3. Mantenere l'estremita a destra del taglio.

33,85° Lato destro, angolo esterno

1. Posizione il bordo superiore della modalatura contro l'arresto.
2. Piano regolato a 31,62° a destra.
3. Mantenere l'estremita a destra del taglio.

Regolazioni per il taglio di modanature a corona per un angolo interno o esterno di 90^

Italiano

UTILIZZO

TAGLIO SEMPLICE (SENZA AZIONE DI TRASLAIZIONE)

• Fare scorrere il blocco motore-lama il più lontano possibile all'indietro.
• Serrare saldamente la manopola di arresto della traslazione.
  Regolare l'angolo di ugnatura e/o l'angolo obliquo.
• Serrare saldamente la manopola di bloccaggio del piano di lavoro e la leva di bloccaggio dell'inclinazione.
• Mettere in funzione la guida laser (all'occorrenza).
  Sistemare il pezzo sul piano, contro l'arresto, e, all'occorrenza, fissarlo con il morsetto.
  Premere il grilletto ed attendere che la troncatrice raggiunga la velocità massima.
  Premere la leva di sblocco del paralama inferiore (20).
• Abbassare completeness il blocco motore-lama premendo l'impugnatura principale verso il basso.
• Prima di estrarre la lama dal pezzo da lavorare, rilasciare il grilletto e attendere che la lama cessi di ruotare.

TAGLIO DI UN PEZZO DEFORMATO

Prima di tagliare un pezzo, verificare che quest'ultimo non sia deformato. Se il pezzo è deformato, posizionarlo e tagliarlo come illustrato nelle Figg. 16a e b. Non tentare di tagliare un pezzo deformato perché ave opportunamente installato l'arresto: il pezzo potrebbe incastrarsi nella lama e venire scagliato improvisamente e la propria mano potrebbe urtare la lama.

AVVERTENZA

Onde evitare contraccolpi e gravi lesions fisiche, non posizionare mai il bordo concavo di un pezzo deformato o curvo contro l'arresto.

MANUTENZIONE

AVVERTENZA

In caso di sostituzione, utilizzato solo parti di ricambio originali Ryobi. L'impiego di qualunque altro componente più rappresentare un pericolò danneggiare l'apparecchio.

NORMEDICARATTEREGENERALE

Non utilizzare solventi per pulire le parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Utilizzato un panno pulito per rimuovere lo sporco, la polvere, ecc.

AVVERTENZA

Gli elementi in plastica non devono mai entrare a fatto con liquido dei fremi, benzina, prodotti a base di petrolio, oli penetranti, ecc. Tali prodotti chimici contengono sostane che possono danneggiare, indebolire o distruggere la plastica.

Si è constatato che gli apparecchi elettrici utilizzati sulla fibra di vetro, come ad esempio nelle imbarcazioni o nelle vetture sportive, su pannelli di rivestimento nonché su stucco o gesso tendono ad usurarsi più rapidamente e a presentare un maggior numero di problemi rispettoagli apparecchi utilizzati in condizioni normali. I trucoli e la segatura prodotti da tali materiali risultano infatti molto abrasivi nei confronti dei componenti di apparecchi elettrici quali i cuscinetti, le spazzole, gli interrupturi, ecc. Di consiguenza, si sconsiglia vivamente l'utilizzo prolongato di questo apparecchio sulla fibra di vetro, su pannelli di rivestimento e su stucco o gesso. Se tuttavia the troncatrice venisse utilizzato per tagliare uno di quello materiali, si ricorda che è estremamente importante pulirla regolarmente con un getto d'aria. Durante il taglio di questo tipo di materiali, indossare una maschera per proteggere i polmoni.

LUBRIFICAZIONE

Tutti i cuscinetti di quello apparecchio sono stati lubricati con una quantità di lubrificante, ad elevato indice di lubrificazione, sufficiente per l'intera durata dell'apparecchio in condizioni di normale utilizzato. Di consegenza, non è necessario effettuare alla lubrificazione supplementare.

PROLUNGHE

L'utilizzo di prolonghe elettriche provoca una perdita di potenza. Per limitare quanti più possibile la perdita di potenza ed evitare che l'apparechio si surriscaldi, utilizzare una prolunga di dimensioni sufficienti da trasportare la corrente necessaria all'apparechio. Quando si lavora in ambienti esterni, utilizzato una prolunga appositamente concepita per un tale impiego.

Italiano

MANUTENZIONE

AVVERTENZA

Tenere le prolonghe fuori alla zona di taglio ed accertarsi che, durante le operazioni di taglio, il cavo d'alimentazione non rischi di ramanere impigliato nei pezzi di legno, in altri apparecchi, ecc.

AVVERTENZA

Verificare lo stato delle prolonghe prima di ciascun impiego. Se appaiono danneggiata, richiederne l'immediata sostituzione. Non utilizzato mai un appearechio se la prolonga è stata danneggiata, in quanto un eventuale contatto con la parte danneggiata potrebbe provocare una scossa elettrica e causare gravi lesioni fisiche.

Se il cavo d'alimentazione appeare danneggiato, richiederne la sostituzione presso un CENTRO DI ASSISTENZA AUTORIZZATO onede vegetare i rischi di incidenti.
Scollegare immediatamente l'apparecchio dall'alimentazione elettrica se il cavo d'alimentazione è danneggiato.
- Prestare attentione a non esporre la troncatrice alla pioggia.

Portugues

OBRIGADO POR TER COMPRADO UMA SERRA CIRCULAR ANGULAR RADIAL RYOBI DE 315 MM.

GARANZIA - CONDIZIONI

Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione e pezzi difettosi per una durata di ventiquatto (24) mesi, a partire alla data indica sull'originale della fattura compilata dal rivenditore e segnata alla'ultente finale.

Il deterioramento provocato dall'usura normale, da un utilizzo o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso alla presente garanzia. La garanzia è esclusa anch per gli accessori come batterie, lampadine, lame, punte, borse, ecc.

In caso di malfunzionamento nel corso del periodo di garanzia, riportare il prodotto NON SMONTATO corredato della prova d'acquisto al fornitore o al più vicino Centro di Assistenza Autorizzato Ryobi.

I diriti segali relativi ai prodotti difettosi non sono rimessi in causa alla presente garanzia.

GARANTIA - CONDIÇÉS

DICHIARAZIONE DI CONFORMITA

Dichiariamo, assumendo la pierna responsabilità di tale dichiarazione, che il prodotto è conforme alle segmente normative.

EN61029-1, EN55014, EN65096-2, EN6055-3, DIN VDE 0740-510, 93/68/EWG, 73/23/EWG, 89/336/EEC, 89/392/EWG.

Livello di pressione acustica 110 dB(A)

Livello di potenza acustica 123 dB(A)

DECLARACHO DE CONFORMIDADE

Declaramos, sob{nossa exclusiva responsabilitadie,que este produits cmpre as segentes normas ou documento normativos.

EN61029-1, EN55014, EN68526-2, EN60553-D, DIN VDE 0740-510, 93/68/EWG, 73/23/EWG, 89/336/EEC, 89/392/EWG.
