Marke	RYOBI
Modell	EMS-2431SCL
Gerätetyp	Radiale Gehrungssäge
Kategorie	Elektrosäge
Leistungsaufnahme	2400 W
Leerlaufdrehzahl	4200 U/min
Sägeblattdurchmesser	315 mm
Bohrung	30 mm
Gewicht	25 kg
Stromversorgung	Elektrisch, Kabel
Schnittkapazität (Gehrung 90°, Neigung 90°)	110 mm x 300 mm
Schnittkapazität (Gehrung 45°, Neigung 90°)	110 mm x 210 mm (L/R)
Schnittkapazität (Gehrung 90°, Neigung 45°)	70 mm x 300 mm
Laserführung	Laser Klasse 2, Wellenlänge 650 nm, Leistung < 1 mW
Schalldruckpegel	110 dB(A)
Schallleistungspegel	123 dB(A)
Garantie	24 Monate
Translationsfunktion	Ja
Mitgeliefertes Zubehör	Schraubzwinge, Staubbeutel, 2 Verlängerungsarme, Steckschlüssel, unterer Sägeblattschutz und Arm
Pflege	Reinigung mit einem sauberen Tuch; keine Lösungsmittel; Dauerschmierung
Reparierbarkeit	Original Ryobi-Ersatzteile, Reparatur in autorisiertem Servicecenter

Häufig gestellte Fragen - EMS-2431SCL RYOBI

Wie wechsle ich das Sägeblatt der RYOBI EMS-2431SCL?

Zum Wechseln des Sägeblatts trennen Sie die Säge zunächst vom Netz. Heben Sie den Motor-Sägeblock vollständig an, entfernen Sie die Schraube A und die Abdeckung des Sägeblattbolzens. Drücken Sie den Entriegelungshebel des unteren Sägeblattschutzes, um ihn wegzubewegen. Drücken Sie die Wellenverriegelungstaste und lösen Sie den Sägeblattbolzen mit dem Steckschlüssel nach rechts. Entfernen Sie das alte Sägeblatt und setzen Sie das neue ein, wobei die Zähne nach unten zeigen müssen. Setzen Sie den Außenflansch wieder auf und ziehen Sie den Bolzen fest. Bringen Sie die Abdeckung und Schraube A wieder an.

Wie stelle ich den Gehrungswinkel an dieser Säge ein?

Zum Einstellen des Gehrungswinkels lösen Sie den Feststellgriff des Tisches und heben Sie den Gehrungsverriegelungshebel. Drehen Sie den Tisch auf den gewünschten Winkel (es gibt voreingestellte Rasten bei 0°, 15°, 22,5°, 30°, 45°). Lassen Sie den Hebel los und blockieren Sie den Feststellgriff.

Wie verwende ich die integrierte Laserführung?

Zeichnen Sie die Schnittlinie mit einem Bleistift auf das Werkstück. Stellen Sie die erforderlichen Winkel ein. Schalten Sie den Laser mit dem Ein/Aus-Schalter ein. Legen Sie das Werkstück auf den Tisch gegen den Anschlag und passen Sie seine Position an, um die gezeichnete Linie mit dem Laserstrahl auszurichten. Fixieren Sie das Werkstück mit der Schraubzwinge und führen Sie dann den Schnitt aus. Schalten Sie den Laser nach Gebrauch aus.

Was sind die wichtigsten Sicherheitshinweise für diese Säge?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Halten Sie Ihre Hände mindestens 10 cm von der Sägeblattbahn entfernt. Verwenden Sie die Schraubzwinge, um das Werkstück zu sichern. Schneiden Sie niemals Metall. Überprüfen Sie, ob der untere Sägeblattschutz ordnungsgemäß funktioniert. Schauen Sie nicht direkt in den Laserstrahl (Klasse 2).

Wie reinige ich die RYOBI EMS-2431SCL Säge?

Reinigen Sie die Säge mit einem sauberen, trockenen Tuch. Verwenden Sie niemals Lösungsmittel, Bremsflüssigkeit oder erdölbasierte Produkte, da diese die Kunststoffteile beschädigen können. Für hartnäckige Rückstände verwenden Sie Druckluft. Tragen Sie beim Reinigen eine Staubmaske.

Welche Sägeblattgröße kann ich bei diesem Modell verwenden?

Der maximale Sägeblattdurchmesser beträgt 315 mm mit einer Bohrung von 30 mm, und das Sägeblatt muss eine Dicke haben, die es dem Außenflansch ermöglicht, richtig auf der Welle einzurasten (Abflachung). Verwenden Sie niemals ein zu großes oder zu dickes Sägeblatt.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie zuerst, ob die Säge eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Schalter nicht beschädigt ist. Wenn das Problem weiterhin besteht, versuchen Sie nicht, die Reparatur selbst durchzuführen. Bringen Sie die Säge zu einem autorisierten Ryobi-Servicecenter zur Inspektion.

Wie führe ich einen Schrägschnitt durch?

Stellen Sie für einen Schrägschnitt den Tisch auf 0° Gehrung und blockieren Sie ihn. Lösen Sie den Neigungsfeststellgriff und neigen Sie den Motor-Sägeblock zwischen 0° und 45° nach links. Blockieren Sie den Griff. Verwenden Sie die Laserführung, um das Werkstück auszurichten, fixieren Sie es mit der Schraubzwinge und senken Sie dann das Sägeblatt zum Schneiden ab.

Wie transportiere ich die Säge sicher?

Senken Sie vor dem Transport den Motor-Sägeblock vollständig ab und drücken Sie die Verriegelungsvorrichtung in die Transportposition. Ziehen Sie den Translationsstoppknopf fest, um Bewegungen zu vermeiden. Greifen Sie den Transportgriff, um die Säge anzuheben. Holen Sie sich bei Bedarf Hilfe, da sie 25 kg wiegt.

Welche Garantie hat die RYOBI EMS-2431SCL Säge?

Die Garantie beträgt 24 Monate ab Kaufdatum und deckt Herstellungsfehler und defekte Teile ab. Sie deckt keinen normalen Verschleiß, unsachgemäße Verwendung oder Zubehör wie Sägeblätter ab. Für Reklamationen senden Sie das Gerät unzerlegt mit dem Kaufbeleg an den Händler oder ein autorisiertes Ryobi-Servicecenter.

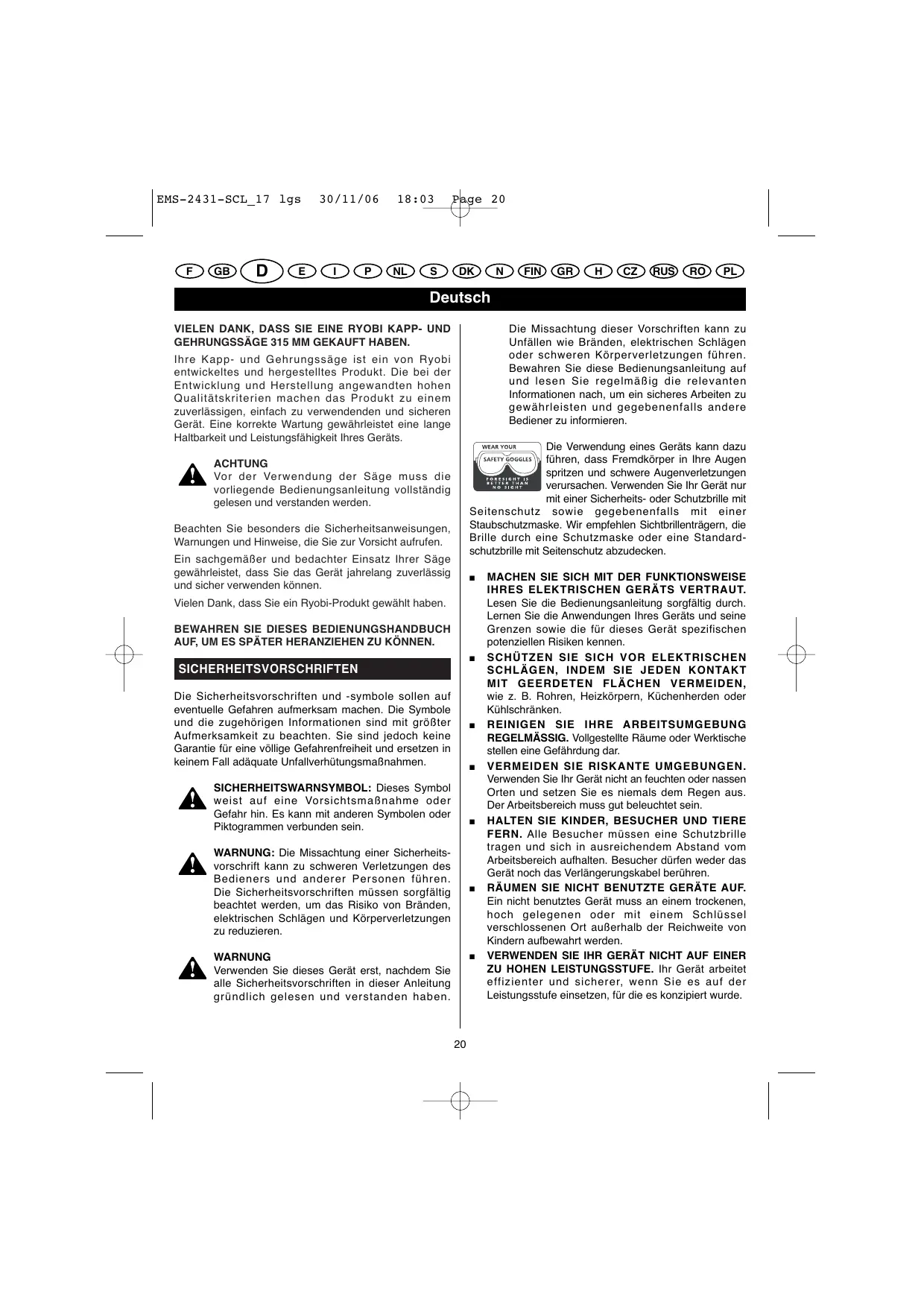

BEDIENUNGSANLEITUNG EMS-2431SCL RYOBI

VIELEN DANK, DASS SIE EINE RYOBI KAPP- UND GEHRUNGSSÄGE 315 MM GEKAUFTHABEN.

Ohre Kapp- und Gehrungssäge ist ein von Ryobi entwickeltes und hergestelltes Produkt. Die bei der Entwicklung und Herstellung angewandten hohen Qualitätskriterien machen das Produkt zu einem zuverländigen, einfach zu verwendenden und sicheren Gerät. Eine korrekte Wartung gewährleistet eine lange Haltbarkeit und Leistungsfähigkeit Ihr's Geräts.

ACHTUNG

Vor der Verwendung der Säge muss die vorliegende Bedienungsanleitung vollständig gelesen und verstanden werden.

Beachten Sie besonderss die Sicherheitsanweisungen, Warnungen und Hinweise, die Sie zur Vorsicht aufrufen.

Ein sachgemäßer und bedachter Einsatz ihrer Säge gewährleistet, dass Sie das Gerat jahrelang zuverlösig und Sicher verwenden können.

Vielen Dank, dass Sie ein Ryobi-Produkt gewählt haben.

BEWAHREN SIE DIESES BEDIENUNGSHANDBUCH AUF, UM ES SPATER HERANZIEHEN ZU KONNEN.

SICHERHEITSVORSCHRIFTEN

Die Sicherheitsvorschriften und -symbole sollen auf eventuelle Gefahren aufmerksam machen. Die Symbole und die zugehörigen Informationen sind mit großter Aufmerksamkeit zu beachten. Sie sind jedoch keine Garantie für eine vollige Gefahrenfreiheit und ersetzen in keinem Fall adäquate Unfallverhütungsmaßnahmen.

SICHERHEITSWARNSYMBOL: Dieses Symbol weist auf eine Vorsichtsmaßnahme oder Gefahr hin. Es kann mit anderen Symbolen oder Piktogrammen verbunden sein.

WARNING: Die Missachtung einer Sicherheitsvorschrift kann zu schweren Verletzungen des Bedieners und anderer Personen führen. Die Sicherheitsvorschriften müssen sorgfältig beachtet werden, um das Risiko von Bränden, elektrischen Schlagen und Körperverletzungen zu reduzieren.

WARNING

Verwenden Sie theses Gerat erst, nachdem Sie alle Sicherheitsvorschriften in dieser Anleitung grundlich gelesen und verstanden haben.

Die Missachtung dieser Vorschriften kann zu Unfallen wie Branden, elektrischen Schlagen oder schweren Körpersverletzungen führen. Bewahren Sie diese Bedienungsanleitung auf und setzen Sie regelmäß die relevanten Informationen nach, um ein sicheres Arbeit zu gewährleisten und gegebenenfalls andere Bediener zu informieren.

Die Verwendung eines Gerats kann dazu führen, dass Fremdkörper in ihre Augen sprinten und schwere Augenverletzungen verursachen. Verwenden Sie Ihr Gerät nur mit einer Sicherheits- oder Schutzbrille mit

Seitenschutz sowie gegebenenfalls mit einer Staubschutzmaske. Wir empfehlen Sichtbrillenträgern, die Brille durch eine Schutzmaske oder eine Standardschutzbrille mit Seitenschutz abzudecken.

MACHEN SIE SICH MIT DER FUNKTIQSWEISE IHRES ELEKTRISCHEN GERÄTS VERTRAUT. Lesen Sie die Bedienungsanleitung sorgfältig durch. Lernen Sie die Anwendungen Ihres Geräts und seine Grenzen sowie die für diese Gerät spezifischen potenziellen Risiken kennen.
SCHUTZEN SIE SICH VOR ELEKTRISCHEN SCHLAGEN, INDEM SIE JEDEN KONTAKT MIT GEERDETEN FLÄCHEN VERMEIDEN, wie z. B. Rohren, Heizkörpern, Kuchenherden oder Kühlschränken.
REINIGEN SIE IHRE ARBEITSUMGEBUNG REGELMÄSSIG. Vollgestellte Räume oder Werktische stellen eine Gefährung dar.
VERMEIDEN SIE RISKANTE UMGEBUNGEN. Verwenden Sie Ihr Gerat nicht an feuchten oder nassen Orten und setzen Sie es niemals dem Regen aus. Der Arbeitsbereich muss gut beuechtet sein.
HALTEN SIE KINDER, BESUCHER UND TIERE FERN. Alle Besucher müssen eine Schutzbrille trag und sich in ausreichendem Abstand vom Arbeitsbereich aufhalten. Besucher dürfen weder das Gerat noch das Verlängerungskabel berühren.
RÄUMEN SIE NICTBENUTZTE GERÄTE Auf. Ein nicht benutztes Gerät muss an einem trockenen, hoch gelegen den oder mit einem Schlüssel verschlossenen Ort außerhalb der Reichweite von Kindern aufbewahrt werden.
VERWENDEN SIE IHR GERÄT NICTT Auf EINER ZU HOHEN LEISTUNGSSTUFE. Ihr Gerät arbeitet effizienter und sicherer, wenn Sie es auf der Leistungsstufe eingsetzen, für die es konzipiert wurde.

Deutsch

SICHERHEITSVORSCHRIFTEN

VERWENDEN SIE DAS GEEIGNETE GERÄT. Verwendten Sie keine Geräte / Zubehörteile zur Ausführung von Arbeiten, für die leistungsfähigere Geräte erforderlich waren. Verwendten Sie Ihr Gerät nur für die Arbeiten, für die es entwickelt wurde.
- TRAGEN SIE GEEIGNETE KLEIDUNG. Tragen Sie keine weiten Kleidungsstücke oder Schmuckstücke, die sich in bewegenden Teilen verfangen können. Beim Arbeitsmen im Freien empfehlen wir das Tragen von Gummihandschuhen und rutschfesten Schuhen. Schützen Sie langhe Haare durch eine Kopfabdeckung.
- TRAGEN SIE STETS EINE SICHERHEITSBRILLE. Normale Sichtbrillen sind nur mit stoßfestem Glasern ausgestattet; sie sind aber keine Sicherheitsbrillen.
SCHUTZEN SIE IHRE LUNGEN. Tragen Sie eine Staubschutzmaske, wenn beim Arbeiten Staub entstehen.
- SCHÜTZEN SIE IHRE OHREN. Verwenden Sie bei einer längeren Verwendung des Geräts einen Ohrenschutz.
BEWAHREN SIE STETS EINE GLEICHGEWICHTS-POSITION. Achten Sie auf einen guten Stand und strecken Sie den Arm nicht zuweit aus. Verwenden Sie Ihr Gerät nicht auf einer Leiter oder einer anderen instabilen Stütze. Achten Sie darauf, dass Ihr Gerät gut fixiert ist, wenn Sie in der Höhe arbeiten.
WARTEN SIE IHR GERÄT SORGFÄLTIG. Um Beste Ergebnisse und eine optimale Sicherheit zu erzielen, sollenn ihre Geräte stets geschliffen und sauber sein. Schmieren und wechseln Sie die Zubehörteile entsprechend den Anweisungen aus.
ENTFERNEN SIE DIE SPANNSCHLUSSEL. Überprüfen Sie vor dem Einschalten des Geräts stets, ob die Spannschlüssel entfern sind.
VERWENDEN SIE IHR GERAT NIEMALS IN EINER UMBGUNG, IN DER EXPLOSIONSGEFAHR BESTHEt. Die Funken des Motors konnen brennbare Flüssigkeiten, Gase oder Dampfe entzünden.
VERGEWISsERN SIE SICH, DASS DIE GRIFFE SAUBER SIND (FREI VON OL UND FETT). Verwenden Sie zum Reinigen immer einen sauberen Lappen. Verwenden Sie zum Reinigen niemals Bremsflüssigkeit, benzinhaltige Produkte oder starke Lösungsmittel.
■ BLEIBEN SIE STETS WACHSAM UND SORGEN SIE DAFÜR, DASSIE IHR GERÄT BEHERRSCHEN. Konzentrieren Sie sich auf ihre Arbeit und achten Sie stets auf möglich Risiken und Gefahren. Verwenden Sie das Gerät nicht, wenn Sie mäde sind. Arbeiten Sie niemals unter Zeitdruck, wenn Sie das Gerät verwenden.

VERGEWISSSERN SIE SICH, DASS KEIN GERÄTETEIL BESCHÄDIGT IST. Bevor Sie Ihr Gerät welterverwenden, sollenn Sie prüfen, ob ein beschädigter Schutz oder ein beschädigtes Zubehörteil noch Funktioniert oder seine Funktion erfüllt. Prüfen Sie auch, ob die beweglichen Teile richtig eingesetzt sind und einwandfrei Funktionieren. Vergewissern Sie sich, dass kein Gerätteil gebrochen ist. Kontrollieren Sie die Montage und alle anderen Elemente, die sich auf den Betrieb des Gerats auswirken können. Eine beschädigte Sageblattabdeckung oder alle anderen beschädigten Elemente müssen durch einen autorisierten Rycobi-Kundendienst repariert werden.
VERWENDEN SIE DAS GERÄT NICT, WENN DER EIN-/AUS-SCHALTER DEFEKT IST UND DAS GERÄT NICT EIN- ODER AUSGESCHALTET WERDEN KANN. Lassen Sie alle defekten Schalter von einem autorisierten Ryobi-Kundendienst auswechseln.
VERWENDEN SIE IHR GERAT NICT, WENN SIE UTER DEM EINFLUSS VON ALKOHOL ODER DROGEN STEHEN ODER WENN SIE MEDIKAMENTE EINNEHMEN.
KINDER ODER BEHINDERTE PERSONEN OHNE UTERSTUTZUNG DURFEN DAS GERÄT NIEMALS VERWENDEN. ÜBERWACHEN SIE DIE KINDER, UM ZU GEWÄHRLEISTEN, DASS SIE NICTIT MIT DEM GERÄT SPIELEN.

BEWAHREN SIE DIESE ANWEISUNGEN Auf, UM SIE SPÄTER HERANZIEHEN ZU KÖNNEN.

Ryobi ist ständig bemuft, seine Produkte zu verbessern. Die Merkmale und Zubehörteile Ihres Geräts könnenDMAher ohne Vorankündigung geändert werden.Machen Sie sich mit den neuesten Informationen über die Merkmale und Ausstattungen Ihres Geräts vertraut. Ihr Ryobi-Handler erteilt ihren die entsprchenden Informationen.

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN FÜR KAPP- UND GEHRUNGSSÄGEN

ACHTEN SIE DARAUF, DASS DIE SÄGEBLATT-ABDECKUNGEN IMMER RICTIG MONTIERT UNDBETRIEBSFÄHIG SIND. Blockieren Sie die untere Sägeblattabdeckung nicht in geöffneter Position. Prufen Sie den reibungslosen Betrieb der unteren Sägeblattabdeckung vor jedem Gebrauch. Verwenden Sie ihre Säge nicht, wenn die untere Sägeblattabdeckung das Sägeblatt nicht richtig abdeckt.

Deutsch

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN FÜR KAPP- UND GEHRUNGSSÄGEN

• VERWENDEN SIE BEI EINEM EINSATZ IM FREIEN NUR EIGENS DAFÜR VORGSEHENE VERLÄNGERUNGSKABEL. Verwendten Sie beim Arbeitsen im Freien nur für eine Verwendung im Freien konzipierte Verlängerungskabel.
  ACHTEN SIE DARAUF, DASS DAS SÄGEBLATT STETS SAUBER UND GESCHLIFFEN IST. Ein geschlüfenes Sägeblatt reduziert die Risiken einer Blockierung und eines Rückstoßes.
  BRINGEN SIE IHRE HANDE NICT IN DIE NAHE DES SCHNITTBEREICHS UND DES SÄGEBLATTS. Greifen Sie bei laufendem Gerät nicht unter das Werkstück. Versuchen Sie nicht, das geschnittene Teil zu entfern, solange das Sägeblatt rotiert. WARNING: Das Sägeblatt hat nach dem Ausschalten des Geräts eine Nachlaufzeit.
  ÜBERPRÜFEN SIE DAS STROMKABEL REGELMÄSSIG. Lassen Sie es, wenn es beschädigt ist, bei einem autorisierten Ryobi-Kundendienst reparieren. Behalten Sie die Stelle, an der sich das Kabel befindet, im Auge und bleiben Sie von dem sich bewegenden Sägeblatt fern.
  VERWENDEN SIE EINE SEITENFUHRUNGS-SCHIENE. Verwenden Sie stets eine Parallelschiene für parallele Schritte.
  BEVOR SIE EINEN SCHNITT AUSFuhREN, überprüfen Sie stets, ob die Tiefe, Neigung und Gehrung richtig eingestellt sind.
  VERWENDEN SIE NUR EIN GEEIGNETES SÄGEBLATT. Verwenden Sie nur ein Sägeblatt mit einer passenden Bohrung. Verwenden Sie keine defekten oder unpassenden Sägeblattscheiben oder -schrauben. Der maximale Durchmesser des Sägeblatts muss 315 mm betragen.
  VERMEIDEN SIE DAS SCHNEIDEN IN TEILE, DIE NAGEL ENTHALTEN. Vergewissern Sie sich beim Schneiden von Holz, dass keine Nagel im Holz stecken und entfern den Sie die gegebenenfalls.
  BERUHREN SIE NIEMALS DAS SÄGEBLATT oder ein anderes bewegliches Element während der Verwendung der Sage.
  SCHALTEN SIE IHR GERÄT NIEMALS EIN, wenn das Sageblatt das Werkstück berührt.
• Halten Sie das Werkstück niemals mit der Hand. Das Werkstück muss bei allen Schnittoperationen mithilfe der Schraubzwinge fest am Sockel der Sage gehalten werden. Halten Sie das Werkstück niemals in der Hand. Die Missachtung dieser Warnung kann zu schweren Verletzungen führen.

Warten Sie vor Beginn des Schnitts, bis das Sageblatt seine maximale Drehzahl erreicht hat.

LASERlicht. LASERSTRAHLUNG.
Schauen Sie nicht auf den Laserstrahl.
Schalten Sie den Laser erst dann ein, wenn das Gerät zum Schneiden bereit ist.
Laserprodukt der Klasse 2.

ACHTUNG

Halten Sie sich genaustens an die in dieser Anleitung beschrieben Verfahren und Einstellungen, um zu verhindern, dass Sie der gefährlichen Laserstrahlung ausgesetzt werden.

Lasertyp: Halbleiter

Laserklasse: 2

Wellenlange: 650 nm

Spannung: 3 V

Laserleistung: < 1 mW

Für mit der Wartung betraute Techniker:

ACHTUNG: Vermeiden Sie bei der Wartung these Gerats, jeglicher Laserstrahlung ausgesetzt zu werden.

Laser der Klasse 2 entsprechend den Normen EN60825-1:1994+ A2:2001+ A1:2002.

WARNING

Schauen Sie nicht direkt auf den Laserstrahl.

Halten Sie die folgenden Sicherheitsvorschriften ein, um die auf eine Laserbestrahlung zusückzuführenden Unfälle zu vermeiden.

• Verwenden und warten Sie den Laser entsprechend den Anweisungen des Herstellers.
  Richten Sie den Laserstrahl niemals auf Personen oder andere Gegenstände als das zu bearerbeitende Werkstück.
  Richten Sie den Laserstrahl nicht absichtlich auf eine Person. Falls der Laserstrahl zufällig auf die Augen einer Person gerichtet wird, darf die Bestrahlung auf keinen Fall länger als 0,25 s dauern.
  Vergewissern Sie sich stets, dass der Laserstrahl auf ein Werkstück gerichtet wird, dessen Material nicht reflektierend ist (d.h. auf ein Werkstück, das aus Holz ist oder mit einem nicht glatten Überzug versehen ist). Der Laser darf nicht auf glänzenden Werkstücken wie Metallteilen verwendet werden, da die Gefahr besteht, dass eine reflektierende Flüche den Laser auf den Benutzer zurückstrahlt.
• Ersetzen Sie den Laser ihrer Säge nicht durch einen anderen Lasertype. Reparaturen können nur von einem autorisierten Ryobi-Kundendienst ausgeführten werden.

Deutsch

BESCHREIBUNG

1. Ein-/Aus-Schalter des Lasers
2. Laser
3. Ein-/Aus-Schalter
4. Untere Sägeblattabdeckung
5. Gehrungsspperrhebel
6. Splitschutz
7. Neigungsskala
8. Verlägerungsarm
9. Tischfeststellhebel
10. Gehrungsskala
11. Tisch
12. Schraubzwinge
13. Hinterer Anschlag
14. Sperrvorrichtung für den Transport
15. Spindelsperrknopf
16. Neigungsspperrhebel
17. Staubauffangbeutel
18. Obere Sägeblattabdeckung
19. Sockel
20. Hebel zum Entsperren der unteren Sageblattabdeckung
21. Gleitarretierungsknopf
22. Führung der radialen Verschiebung
23. Arm der unteren Sägeblattabdeckung
24. Öffnung für den Zugang zu den Sicherheitskohlebürsten
25. Hauptgriff
26. Transportgriff
27. Drehschalter für die Einstellung der Schnitttiefe

DIE FORMLEISTE LIEGT FLACH AUF DEM SAGETISCH (Abb. 15)

1. DECKE
2. WAND
3. OBERE KANTE AM ANSCHLAG = LINKE SEITE, INNERE ECKE; REchte SEITE, AUSSEERE ECKE
4. INNERE ECKE
5. AUSSE RE ECKE
6. UNTERE KANTE AM ANSCHLAG = RECHTE SEITE, INNERE ECKE; LINKE SEITE, AUSSESTER ECKE

LISTE DER ZUBEHÖRTEILE (Abb. 2)

1. Staubbeutel
2. Schraubzwinge
3. 2 Verländerungsarmae
4. Steckschlüssel
5. Untere Sägeblattabdeckung und Arm

TECHNISCHE DATEN

Leistungsaufnahme	2400 Watt
Leerlaufgeschwindigkeit	4200 U./Min.
Durchmesser des Sägeblattes	315 mm
(Ø 315 mm x Ø 30 mm x 48 Zähne)
Ausbohrung	30 mm
Gewicht	25 kg

Schnittleistungen

Gehrung 90°	x	Neigung 90°	110 mm x 300 mm
Gehrung 45° (R)	x	Neigung 90°	110 mm x 210 mm
Gehrung 45° (L)	x	Neigung 90°	110 mm x 210 mm
Gehrung 90°	x	Neigung 45°	70 mm x 305 mm
Gehrung 45° (R)	x	Neigung 45°	70 mm x 210 mm
Gehrung 45° (L)	x	Neigung 45°	70 mm x 150 mm

AUSPACKEN

WARNING

Um zu vermeiden, dass das Gerät unbeabsichtigt eingeschaltet wird und dadurch schwere Verletzungen verursacht werden, die Säge vor dem Anschluss an eine Netzsteckdose vollständig montieren, alle erforderlichen Einstellungen vornehmen und sicherstellen, dass alle Teile gut angezogen sind. Wahlrend der Montage von Teilen, dem Durchführung von Einstellungen, der Montage oder dem Einsetzen oder Entfernen von Sägeblättern oder während Sie die Maschine nicht verwenden,arf ihre Säge niemals an die Netzsteckdose angeschlossen sein.

WARNING

Obwohl die Säge Klein ist, ist sie schwer. Lassen Sie sich zur Vermeidung von Rückenproblemen beim Heben der Säge halten.

■ Bevor Sie die Gehrungssäge aus ihrer Verpackung haben, den Gleitarretierungsknopf anziehen, um eine plottzliche Bewegung der Säge zu vermeiden.
- Nehmen Sie die Gehrungssäge aus ihrer Verpackung, indem Sie sie an ihrem Transportgriff anheiten.
- Stellen Sie die Säge danach auf eine stabile Fläche und überprüfen Sie sie sorgfältig.

Deutsch

MONTAGE

MONTAGE DER UTEREN SÄGEBLATT-ABDECKUNG

WARNING

Wenn der Netzstecker der Säge nicht abgezogen wird, kann es zu einem unbeabsichtigen Einsatzalten der Maschine kommt und dies kann schwere Verletzungen herbeführten.

Den Netzstecker der Säge abziehen. Sicherstellen, dass der Motor-Sägeblatt-Block vollständig angehoben ist.
Die Schrauben A und B entfernen (Abb. 3-4).
DieunteSageblattabdeckungaufdasSageblatt setzenunddabeiprufen,dassiedieÖffnungder SchraubeA vollständig abdeckt.
Die Schrauben A und B wieder einsetzen und fest anziehen.
Das Ende des Arms der unteren Sägeblattabdeckung am Gelenkpunkt befestigen, der sich im hinteren Bereich der Säge befindet (Abb. 5). Möglicherweise ist es erforderlich, den Motor-Sägeblatt-Block anzuheben, um den Gelenkpunkt korrekt zu lokalisieren.

EINSTELLUNGEN

WARNING

Vergewissern Sie sich vor der Durchführung von Einstellungen, dass der Netzstecker des Gerats abgezogen ist. Die Missachtung dieser Warnung kann zu schweren Verletzungen führen.

WINKELEINSTELLUNG DES SÄGEBLATTS UND DES ANSCHLAGS

Den Netzstecker der Säge abziehen.
Den Motor-Sägeblatt-Block vollständig absenken und die Sperrvorrichtung eindrücken, um den Block in der Transportposition zu sperren.
Den Feststellhebel des Tisches loseN.
Den Gehrungssperrhebel anheiten.
Den Tisch drehen, bis der Anzeiger auf 0^ steht (Abb. 6).
Den Feststellhebel des Tisches wieder anziehen.
Einen Winkel flach auf den Sägetisch legen.
Eine Seite des Winkels am Anschlag anlegen.
Die andere Seite des Winkels gegen den flachen Teil des Sägeblattes schieren.

Hinweis: Sicherstellen, dass der Winkel den flachen Teil des Sageblatts und nicht die Zahlung berührt.

• Der Rand des Winkels und das Sägeblatt mösen parallel zueinander stehen. Wenn dies nicht der Fall ist, müssen Einstellungen vorgenommen werden.
  Die vier Senkkopfschrauben lose, die den hinteren Anschlag am Tisch fixieren.
  Den hinteren Anschlag nach rechts oder nach links schiben, bis das Sageblatt parallel zum Winkel liegt.
  Die Schrauben gut anziehen und erneut prufen, ob der hintere Anschlag senkrecht zum Sageblatt stehen.
• Nach Durchführung der Winkeleinstellung ist es möglichwerse erforderlich, die Schraube des Gehrungsanzeigers zu losen, umihn wieder auf Null zu stellen (Abb. 6).

WINKELEINSTELLUNG DES SÄGEBLATTS UND DES TISCHES

• Den Motor-Sägeblatt-Block vollständig absenken und die Sperrvorrichtung eindrücken, um den Block in Transportposition zu sperren.
  Den Neigungssperrhebel lose, den Motor-Sägeblatt-Block auf 0^ stellen und erneut den Neigungssperrhebel blockieren.
• Einen Winkel flach auf den Tisch gegen das Sageblatt legen: wenn das Sageblatt und der Tisch nicht rechtwinklig sind, den Neigungssperrehebel offen und den Winkel wie folgt einstehen:
  Die Schraubenmutter (B) lösen und die 0^ -Neigungsschraube (A), die sich auf der rechten Seite des Sageblatts befindet mithilfe eines 5-mm-Sechskantschlüssels (nicht im Lieferumfang enthalten) lösen (Abb. 7).
  Das Sägeblatt mithilfe eines Winkels so positierieren, dass es senkrecht zum Tisch stehen und anschließend den Neigungssperrhebel blockieren.
  Die 0^ -Neigungsschraube einstellen, bis sie den Anschlag berührt.
  Die Schraubenmutter (B) anziehen (Abb. 7).
  Prufen, dass der Winkel tatsächlich 0^ beträgt. Wenn der Tisch und das Sägeblatt nicht rechtwinklig sind, erneut die 0^ -Neigungsschraube einstellen.
  Nachdem die Winkeleinstellung ausgehft ist, kann es erforderlich sein, die Schrauben des Anzeigers der Neigungsskala zu losen, um sie auf Null zurückzusetzen.

Deutsch

EINSTELLUNGEN

EINSTELLUNG DES WINKELS VON 45^ ZWISCHEN DEM SAGEBLATT UND DEM TISCHE

Den Motor-Sägeblatt-Block auf 45^ neigen.
- Wenn der Motor-Sägeblatt-Block auf 45^ geneigt ist, mithilfe eines Winkels von 45^ prüfen, dass der Winkel zwischen dem Sägeblatt und dem Tisch tatsächlich 45^ betragt. Wenn dies nicht der Fall ist, die Schraubenmutter (D) lösen und die 45^ -Neigungsschraube (C) einstellen, die sich auf der linken Seite des Sägeblatts befindet (Abb. 7).
Die Schraubenmutter (D) anziehen (Abb. 7).

AUSWECHSELN DES SÄGEBLATTS (Abb. 11)

WARNING

Der maximale Durchmesser des Säeblattes beträgt 315 mm. Verwendten Sie niemals ein zu dicksäeblatt - der auBere Flansch des Säeblatts muss korrekt in die Spindelabflachung einrasten konnen. Zu große Säeblätter berühren die Säeblattabdeckungen und bei zu dicken Säeblättern kann das Säeblatt mit der Säeblattmutter nicht richtig an der Spindel befestigt werden. Dies kann zu Unfallen und schweren Verletzungen führen.

WARNING

Wenn der Netzstecker der Säge nicht abgezogen wird, kann es zu einem unbeabsichtigten Einsatzalten der Maschine kommt und dies kann schwere Verletzungen herbeiführen.

Den Netzstecker der Säge abziehen.
Den Motor-Sägeblatt-Block vollständig anheben.
Die Schraube A entfernen A (Abb. 11).
Auf den Hebel zum Entsperren der unteren Sageblattabdeckung (20) drucken und die andere Sageblattabdeckung (4) so welt wie möglich vom Sageblatt entfernen. Zugleich verschiett sich die Sageblattmutterabdeckung (C) und dies ermöglich den Zugang zur Sageblattmutter (B) (Abb. 11).
- Auf den Spindelsperrknopf (15) drücken und das Sägeblatt drehen, bis die Spindel blockiert ist und sich das Sägeblatt nicht mehr drehen kann.
Mit einer Hand den Spindelsperrknopf gedrück halten und mit der anderen Hand die Sageblattmutter mithilfe eines Steckschlüssels durch Drehen nach rechts losen.

Die Sägeblattmutter, den äußeren Flansch und das Sägeblatt entfern.
Das neue Sägeblatt so auf die Spindel aufsetzen, dass die Zähne nach unter zeigen.
Den außeren Flansch des Sägeblatts wieder einsetzen und danach die Sägeblattmutter bei gleichzeitigem Drücken auf den Spindelsperkrnopf (15) (Abb. 1) fest anziehen.
Die Sägeblattmutterabdeckung und die unter Sägeblattabdeckung wieder einsetzen.
Die Schraube A wieder einsetzen und fest anziehen (Abb. 11).
Vor Einschalten der Säge die Ausrichtung des neuen Sägeblatts überprüfen.

EINSTELLUNG DES TIEFENANSCHLAGS (Abb. 8)

Die Flugelschraube (B) losen (Abb. 8).
Das Drehrädchen (A) auf die gewünschte Schnitttiefe setzen (Abb. 8).
Die Flugelschraube gegen den Anschlag anziehen (C) (Abb. 8).

Hinweis: Zur Durchführung einer Nut in einem Holzteil, den Schnitt durchfuhren und anschließend die Sage über das Werkstück anheben. Das Werkstück languam verschiben (nach rechts und nach links) und einen weiteren Schnitt durchfuhren, bis die gewünschte Breite erreicht ist.

MONTAGE DER VERLÄNGERUNGSARME (Abb. 9)

Die Schraube des Verlängerungsarms losen (A) (Abb. 9).
Die beiden Schäfte eines Verlängerungsarms in die hierfür vorgesehenen Öffnungen am Sockel einsetzen.
Die Schraube wieder anziehen.

SCHRAUBZWINGE (ABB.10)

Den Schaat der Schraubzwinge (12) in die Befestigungsoffnung einfugen, die dem auszuführenden Schnitt am besten entspricht. Auf jeder Seite der Säge befinden sich zwei Befestigungsoffnungen (A) (Abb. 10).
Die der gewählten Befestigungsoffnung entsprechende Schraube (B) anziehen (Abb. 10).
Das Werkstück auf den Sägetisch legen.
Die Schraubzwinge (12) so einstellen, dass das Werkstück gut fixiert ist.

Deutsch

EINSTELLUNGEN

Hinweis: Sie können ein kleines Holzstück zwischen die Schraubzwinge und das Werkstück setzen, damit die Spannkaft gleichmäßige verteil wird. Dadurch kann außer dem vermieden werden, dass die Schraubzwinge einen Abdruck auf dem Werkstück hinterlässt (vor allem bei weichem Holz).

VERWENDUNG DER LASERFUHRUNG

Die Schnittlinie mit einem Bleistift auf das Werkstück zeichnen.
Den Gehrungs- und/oder Schragwinkel der Sage je nach dem auszuführenden Schnitt einstellen.
Die Laserführung durch Drucken auf den Ein-/Aus-Schalter (1) einschalten (Abb. 1).
Das Werkstück so auf den Tisch legen, dass es am hinteren Anschlag (13) anliegt und die gezeichnete Schnittlinie mit dem Laserstrahl ausgerichtet ist.
Das Werkstück mithilfe der Schraubzwinge fixieren (siehe den Abschnitt "Schraubzwinge").
- Einen Schnitt durchführren (siehe den Abschnitt "Verwendung").
Nachdem der Schnitt ausgeführrt ist, den Laserstrahl ausschalten.

VORSICHT

Schauen Sie niemals direkt in den Strahl. Richten Sie den Laserstrahl niemals in Richtung einer Person oder eines anderen Objeks als das zu bearbeitende Werkstück. Vergewissern Sie sich stets, dass der Laserstrahl auf ein stables und nicht reflektierendes Werkstück gezählt wird.

VERWENDUNG

VOR DEM SCHRITT ZU BEAuchtenden ANWEISUNGEN

Prüfen Sie das zu bearbeitende Teil. Vergewissem Si es sich, dass das zu schneidende Teil keine Nagel oder anderen Objekte enthalt.

VORSICHT

Aufgrund ihrer Gleitbewegung ist ihre Gehrungsssäge nicht für das Sägen von Metall konzipiert. Verwenden Sie ihre Gehrungsssäge nur zum Sägen von Holz und Holzprodukten. Andere Materialien können das Sägeblatt brechen oder verformen, einen Brand auslösen oder andere Unfälle verursachen.

POSITION DES KÖRPERS UND DER HÄNDE

• Bringen Sie ihre Höhe niemals in die Höhe des Schnittbereichs. Halten Sie ihre Höhe in einem Abstand von mindestens 10 cm vom Weg des Sageblattes entfern.
• Drücken Sie das Werkstück fest gegen den Anschlag, um jeder Bewegung in Richtung Säeblatt zu vermeiden.
• Halten Sie ein Werkstück, das links vom Sägeblatt positioniert ist, mit der linken Hand, und ein Werkstück, das rechts vom Sägeblatt positioniert ist, mit der rechten Hand.
  Führer Sie vor der Ausführung eines Schnits einen "Leerlaufstest" bei ausgeschalteten Gerat durch. Dadurch konnen Sie den Weg des Sägeblattes führen.
• Ändern Sie die Position ihrer Höhe nicht, bis der Ein-/Aus-Schalter freigegeben und das Sägeblatt vollständig zum Stillstand gekommen ist.

WARNING

Bevor Sie mit dem Schnitt beginnen, fixieren Sie ihre Kapp- und Gehrungssäge mit Schraubzwingen oder Schraubbolzen auf einem Werktisch. Verwenden Sie ihre Kapp- und Gehrungssäge niemals auf dem Boden oder in gebückter Haltung. Durch Befolgung dieser Anweisung verringern Sie die Risiken von schweren Verletzungen.

WARNING

Um schwere Verletzungen zu vermeiden, muss vor der Ausführung eines Schnittes der Sperrhebel gesenkten werden. Andernfalls kann sich der Anzeiger der Gehrungsskala oder des Tisches während des Schnitts bewegen.

WARNING

Wenn Sie einen Schraubstock oder eine Schraubzwinge zum Fixieren Ihres Werkstücks verwenden, daß das Teil nur auf einer Seite des Sägeblatts fixiert werden. Das Werkstückarf nicht an beiden Seiten gehalten werden, Denn andernfalls kann das Sägeblatt im Teil verklemmen und dies kann zu einer Blockierung des Motors und einem Rückprall führen. Durch Beauchtung dieser Maßnahme vermeiden Sie die Risiken schwerer Unfälle und Körperverletzungen.

WINKELSCHNITT (MIT GLEITBEWEGUNG) (Abb. 12)

Mit dieser Säge kann ein Gehrungswinkel von bis zu 55^ nach links oder nach rechts ausgeführt werden.

Deutsch

VERWENDUNG

Die Sperrvorrichtung in die Transportposition ziehen (14) und den Motor-Sägeblatt-Block vollständig anheiten.
Den Feststellhebel des Tisches lösen (9).
Den Gehrungsspperrhebel (5) anheben.
Den Sägetisch drehen, bis der Anzeiger auf der Gehrungsskala (A) auf dem gewünschten Winkel steht (Abb. 6).

Hinweis: Dank der abgestuften Skala konnen Sie den Tisch einfach auf 0^ - 15^ - 22.5^ - 30^ und 45^ nach rechts oder nach links einstellen. Der Sägetisch kann auf eine der Winkelvoreinstellungen der Gehringsskala gesetzt werden.

Den Gehrungssperrhebel (5) freigeben. Den Feststellhebel des Tisches (9) blockieren.
Die Laserführung (1) einschalten.
Das Werkstück so auf den Tisch legen, dass es am hinteren Anschlag anliegt und die gezeichnete Schnittlinie mit dem Laserstrahl ausgerichtet ist.
Das Werkstück mit der Schraubzwinge (12) fixieren.
Den Gleitarretierungsknopf (21) loses.
Den Hauptgriff (25) fassen und das Sageblatt bis in seine höchste Position anheben.
Auf den Ein-/Aus-Schalter (3) drucken und warten, bis die Sage ihre maximale Drehzahl erreicht hat.
Auf den Hebels zum Entsperren der unteren Sägeblattabdeckung (20) drucken.
Den Motor-Sägeblatt-Block durch Drucken des Hauptgriffs nach unten (25) vollständig absenken und den Schnitt entlang des Profils des Werkstücks durchfuhren.
Die Säge durch vorsichtiges Drücken gegen den hinteren Anschlag (13) wieder vollständig nach halten zurücklaufen setzen.
Den Ein-/Aus-Schalter freigegeben und warten Sie, bis sich das Säeblatt nicht mehr dreht, bevor Sie das Säeblatt aus dem Werkstuck entfernen.

GEFAHR

Ziehen Sie die Säge bei der Ausführung eines Schnitts niemals zu sich heran. Das Sägeblatt kann plötzlich zum oberen Bereich des Teils hochschnellen und in ihre Richtung geschleudert werden.

WICHTIG

Zur Erzielung eines prazisen und sicheren Gehringsschnitts, den Schnitt ausführren und anschließend den Ein-/Aus-Schalter freigeben. Halten Sie den Motor-Sägeblatt-Block in abgesenkter Position undändern Sie die Position ihrer Höhe erst dann, wenn das Sägeblatt vollkommen zum Stillstand gekommen ist. Den Motor-Sägeblatt-Block danach anheben und das Werkstück vom Tisch entfern.

SCHRAGSCHNITT (MIT GLEITBEWEGUNG) (Abb. 13)

■ Bei einem Schragsgnitt wird das Werkstück mit gegenüber dem Tisch geneigtem Sägetblatt quer zur Faser geschritten. Bei Schragsgnitten steht der Sägetisch in der Position 0^ und das Sägetblatt in einem Winkel zwischen 0^ und 45^ gegenüber dem Tisch.
Die Sperrvorrichtung in die Transportposition ziehen (14) und den Motor-Sägeblatt-Block vollständig anheiten (Abb. 1).
Den Feststellhebel des Tisches losen (9).
Den Gehrungssperrhebel (5) anheiten.
Den Sägetisch drehen, bis der Gehrungsskalenanzeiger auf 0^ steht (10).
Den Gehrungssperrhebel (5) freigeben. Den Feststellhebel des Tisches (9) blockieren.
Den Neigungssperrhebel (16) lösen und den Motor-Sägeblatt-Block nach links neigen, bis die gewünschte Neigung erreicht ist. Der Winkel des Schragschnitts kann zwischen 0^ und 45^ eingestellt werden (Abb. 1).
Den Neigungsskalenanzeiger mit dem gewürschten Winkel ausrichten.
Den Neigungsspperrhebel (16) fest anziehen (Abb. 1).
Die Laserführung einschalten.
Das Werkstück so auf den Tisch legen, dass es am hinteren Anschlag (13) anliegt und die gezeichnete Schnittlinie mit dem Laserstrahl ausgerichtet ist.
Das Werkstück mit der Schraubzwinge (12) fixieren.
Den Gleitarretierungsknopf (21) losen.
Den Hauptgriff (25) fassen und das Sageblatt bis in seine höchste Position anheben.
Auf den Ein-/Aus-Schalter (3) drucken und warten, bis die Sage ihre maximale Drehzahl erreicht hat.
Auf den Hebel zum Entsperren der unteren Sageblattabdeckung (20) drucken (Abb. 1).

Deutsch

VERWENDUNG

Den Motor-Sägeblatt-Block durch Drucken des Hauptgriffs nach unten vollständig absenken und den Schnitt entlang des Profils des Werkstücks durchführten.
Die Sage durch Drucken gegen den hinteren Anschlag wieder vollständig nach hinten zurücklaufen setzen.
Den Ein-/Aus-Schalter (3) freigegeben und warten Sie, bis sich das Sageblatt nicht mehr dreht, bevor Sie das Sageblatt aus dem Werkstuck entfernen (Abb. 1).

DOPPELGEHRUNGSSCHNITT (ABB.14)

• Bei einem Doppelgehrungsschnitt werden zugleich ein Gehrungswinkel und ein Schragwinkel verwendet. Diese Art von Schnitt wird verwendet, um Rahmen zu erstellen, Formleisten zu schneiden, Kästen mit geniegen Seiten herzustellen sowie für bestimmte Balkenschritte.
  Um diese Art von Schnitten auszuführen, muss der Gehrungsskalenanzeiger auf den gewünschten Winkel gesetzt werden und der Motor-Sägeblatt-Block bis zum ausgewählten Schragwinkel geneigt werden. Die Einstellungen für einen Doppelkehrungschnitt müssen auf Grund der Interaktion zwischen den beiden Winkeln sehr sorgfällig durchgeführt werden.
  Die Einstellungen der Winkel für den Gehrungs- und Schragschnitt hangen voneinander ab. Eine Änderung der Einstellung eines Gehrgswinkels wirkt sich auch auf die Neigungseinstellung aus. Eine Änderung der Einstellung eines Neigungs-winkels wirkt sich auch auf die Winkeleinstellung fur den Gehrungsschnitt aus.
• Sie müssen möglicherweise mehrere Einstellungen ausprobieren, bevor Sie den gewünschten Schnitt erzielen. Wenn Sie die Einstellung des zweiten Winkels vorgenommen haben, müssen Sie erneut die Einstellung des ersten Winkels prufen, Denn die Einstellung des zweiten Winkels kann eine Änderung der Einstellung des ersten Winkels bewirkt haben. Nachdem beide Einstellungen für einen gewünschten Schnitt korrekt sind, sollenn Sie vor der Ausführung des endgültigen Schnitts in das Werkstück stets einen Testschnitt in Abfallstücke ausführten.
  Anhand der Tabelle mit den gängigen Gehrungsschnittkconfigurationen (Abb. 17) konnen Sie die richtigen Einstellungen ermitteln.

Jede Konfiguration von B (Schragwinkel) und von M (Gehrungswinkel) wird mit einer Genaugkeit von 0,005^ angegeben.

Number of sides = Anzahl Seiten

SCHNITT VON DECKGESIMS-FORMLEISTEN

• Ihr Kapp- und Gehringssäge eignet sich ausgezeichnet fur den Schnitt von Deckgesims-Formleisten. Dies ist sogar die am besten geeignete Maschine zur Ausführung dieser Art von Arbeit.
  Deckgesims-Formleisten müssen mit hochster Prazision geschritten werden, um eine einwandfrei Einpassung zu gewährleisten.
  Die beiden Kontaktflächen einer Deckgesims-Formleiste, die flach auf der Decke und Mauer eines Raumes aufliegen, bilden zusammen (addiert) Winkel von exakt 90^ . Die meisten Deckgesims-Formleisten haben einen oberen hinteren Winkel (der Teil, der flach an der Decke anliegt) von 52^ und einen unteren hinteren Winkel (der Teil, der flach an der Wand anliegt) von 38^ .

POSITION DES DECKGESIMS FLACH AUF DEM SÄGETISCH (Abb. 15)

Um diese Methode für den prazisen Schnitt von Deckgesims-Formleisten für innere oder äußere Ecken mit rechten Winkel zu verwenden, legen Sie die Formleiste mit ihrer inneren breitsten Fläche flach auf den Sägetisch und drucken sie gegen den Anschlag.
Vergessen Sie bei der Einstellung der Schrag- und Gehrungswinkel für die Doppelgehrungsschnitte nicht, dass diese Einstellungen voneinander abhängen: Wenn Sie einen Winkel ändern, ändert sich dadurch auch der andere Winkel.
Die Winkel für Deckgesims-Formleisten sind sehr prazise und schwer einzustellen. Da die Winkel zur Verstellung neigen, müssen alle Einstellungen zunachst an Abfallen von Formleisten getestet werden. Außerdem sind die meisten Wände nicht genau recktwinklig - die Einstellungen müssen davon justiert werden.
- Wenn Sie Deckgesims-Formleisten mit dieser Methode schreiben, muss der Schragwinkel auf 33,85^ gestellt sein. Der Gehrungswinkel muss je nach Situation auf 31,62^ nach rechts oder links eingestellt werden. Suchen Sie in der folgenden Tabelle die wichtigen Winkelkonfigurations und die richtige Positionierung der Formleiste auf dem Sägetisch.
Die Einstellungen in der folgenden Tabelle konnen zum Schneiden von Deckgesims-Formleisten mit Winkeln von 52^ und 38^ verwendet werden. Die Formleiste muss flach auf den Tisch gelegt werden.

Deutsch

VERWENDUNG

Einstellung des Schragwinkels

Schnittart

33,85°

LinkeSeite,innere Ecke

1. Drücken Sie den oberen Rand der Formleiste gegen den Anschlag
2. Sägetisch auf 31,62° nach rechts eingestellt
3. Erhalten Sie das linke Ende des Schnittes

33,85°

Rechte Seite, innere Ecke

1. Legen Sie den unteren Rand der Formleiste am Anschlag an.
2. Sägetisch auf 31,62° nach links eingestellt
3. Erhalten Sie das linke Ende des Schnittes

33,85°

Linke Seite, äußere Ecke

1. Legen Sie den unteren Rand der Formleiste am Anschlag an
2. Sägetisch auf 31,62° nach links eingestellt
3. Erhalten Sie das rechte Ende des Schnittes

33,85°

Rechte Seite, äußere Ecke

1. Drücken Sie den oberen Rand der Formleiste gegen den Anschlag
2. Sägetisch auf 31,62° nach rechts eingestellt
3. Erhalten Sie das rechte Ende des Schnittes

Einstellungen für den Schnitt von Deckgesims-Formleisten für eine innere oder äußere Ecke von 90^

EINFACHER SCHNITT (OHNE GLEIT-BEWEGUNG)

Den Motor-Sägeblatt-Block so welt wie möglich nach hinten schieren.
Den Gleitarretierungsknopf fest anziehen.
Den Gehrungs- und/oder Schragwinkel einstellen.
Den Tischsperrhebel und den Neigungssperrhebel fest anziehen.
Bei Bedarf die Laserführung einschalten.
Das Teil auf dem Tisch am Anschlag anlagen und gegebenenfalls mit einer Schraubzwinge fixieren.

Auf den Ein-/Aus-Schalter drücken und warten, bis die Sage ihre maximale Drehzahl erreicht hat.
Auf den Hebel zum Entsperren der unteren Sägeblattabdeckung (20) drücken.
Den Motor-Sägeblatt-Block durch Drucken des Hauptgriffs vollständig nach unten absenken.
Den Ein-/Aus-Schalter freigeben und warten Sie, bis sich das Sageblatt nicht mehr dreht, bevor Sie das Sageblatt aus dem Werkstuck halten.

SCHNITT EINES VERZOGENEN TEILS

Vergewissern Sie sich vor dem Sagen eines Teils, dass es nicht verzogen ist. Wenn das Teil verzogen ist, positionieren Sie es und schneiden Sie es wie in Abb. 16a und b gezeigt. Versuchen Sie nicht ein verzogenes Werkstück zu schneiden und versuchen Sie nicht, dies ohne den Anschlag durchzuführen: das Teil kann sich dadurch im Säeblatt verklemmen und plötzlich wegchesleudert werden. Dabei kann ihre Hand gegen das Säeblatt geraten.

WARNING

Um einen Rückstoß und schwere Verletzungen zu vermeiden, daß niemals der konkave Rand eines verzogenen Teils oder einer Krümmung am Anschlag angelegt werden.

WARTUNG

WARNING

Bei einem Austausch von Teilen dürfen nur Originalersatzteile von Ryobi verwendet werden. Die Verwendung von anderen Teilen kann zue einer Gefährung führen oder Ihr Gerät beschädigten.

ALLGEMEINE ANWEISUNGEN

Verwenden Sie keine Lösemittel zum Reinigen der Kunststoffeile. Die meisten Kunststoffe konnen durch im Handel erhältliche Lösemittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Reinigung von Verschmutzungen, Karbonstaub uw.

WARNING

Die Kunststoffelemente * dürfen niemals mit Bremsflüssigkeit, Benzin, Produkten auf Petroleumbasis, eindringende Öl usw. in Kontakt kommt. Diese chemischen Produkte enthalten Substanzen, die den Kunststoff beschädigen, schwächen oder zerstören können.

Deutsch

WARTUNG

Elektrische Geräte, die zum Schneiden von Glasfaser, z. B. in Booten oder Sportwagen, Verkleidungsplatten, Spachtelmasse oder Gips verwendet werden, nutzen tendenziell Schneller ab und weisen mehr Defekte auf. Die Späne und Sägspäne von diesen Materialien sind für die Komponenten von elektrischen Geräten, wie Lager, Bürsten, Schalter usw., sehr abrasiv. Von einer längeren Verwendung deses Geräts an Glasfaser, Verkleidungsplatten, Spachtelmasse oder Gips wird daher dringend abgeraten. Wenn Sie ihre Säge dennoch zum Schneiden dieser Materialien verwenden müssen, sollen den Sie unbedingt regelmäß mit einem Luftstrahl reinigen. Tragen Sie zum Schutz Ihr Lungen beim Sägen dieser Materialien einen Geschitsschutz.

SCHMIERUNG

Alle Lager dieser Säge wurden mit einer ausreichenden Menge von hochwertigem Schmiermittel geschmiert, das für die gesamte Lebensdauer der Maschine bei normalen Nutzungsbedingungen ausreichend ist. Es ist darauf keine zusätzliche Schmierung erforderlich.

VERLÄNGERUNGSKABEL

Bei Verwendung von Verlängerungskabeln kommt es zu einem Leistungsverlust. Um den Leistungsverlust auf ein Minimum zu begrenzen und zu verhindern, dass das Gerät überhützt, verwenden Sie ein Verlängerungskabel mit einem ausreichenden Querschnitt für die Übertragung des für das Gerät erforderlichen Stroms. Verwenden Sie beim Arbeiten im Freien nur ein für die Verwendung im Freien konzipiertes Verlängerungskabel.

WARNING

Achten Sie darauf, dass die Veränderungskabel nicht im Schnittbereich liegen und sorgen Sie davon, dass das Stromkabel während dem Sagen nicht in Holzstücken, Werkzeugen usw. verklemmt werden kann.

WARNING

Prüfen Sie vor jeder Verwendung den Zustand der Verlängerungskabel. Lassen Sie die Kabel bei jeder Beschädigungsofar austauschen. Verwendten Sie nimials eWorkzeug, wenn das Verlängerungskabel beschädigt ist,denn jeder Kontakt mit den beschädigten Teilen kann zu einem elektrischen Schlag führen und schwere Körperverletzungen verursachen.

• Lassen Sie ein beschädigtes Stromkabel von einem AUTORISIERENTEN KUNDENDIENST auswechseln, um in aller Sicherheit zu arbeiten.
  Ziehen Sie den Stecker eines beschädigten Stromkabels sofort ab.
• Achten Sie darauf, dass ihre Säge niemals dem Regen ausgesetzt wird.

Espanol

LE AGRADECEmos SU CONFIANZA AL HABER COMPRADO UNA INGLETADORA RADIAL RYOBI DE 315 MM.

LASERGELEIDER GEBRUIKEN

VERPLEICHTE VOORBEREIDINGEN VOOR HET ZAGEN

Lasereffekt: < 1 mW

ANSIKTETS OCH HÄNDERNAS LÄGE

Höger sida, ihre hörnet

Laserprodukt i klasse 2.

PAS PÅ

Lasereffekt: < 1 mW

Forbeholdt serviceteknikere.

Laserprodukt i classe 2.

FORSIKTIGHETSREGEL

OHJEITA ENNEN SAHAUKSEN ALOITUSTA

REGULI DE ORDIN GENERAL

GARANTIE-BEDINGUNGEN

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer für den Endbenutzer ausgestellten Originalrechnung.

Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung aufreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sageblätter, Ansatzstücke, Beutel usw.

Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICT ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an ihren Handler oder ihr nachstes Ryobi-Kundendienstzentrum zurück.

Diese Garantie hat keine Auswirkungen auf ihre gesetzlichen Rechte in Bezug aufehlerhafte Produkte.

GARANTÍA - CONDICIONES

KONFORMITÄTSERKLÄRUNG

Wir erklaren in alleiniger Verantwortung, dass diese Produkt mit den folgenden Normen oder normalitäten Dokumenten übereinsimmt:

EN61029-1, EN55014, EN65096-2, EN6055-3, DIN VDE 0740-510, 93/68/EWG, 73/23/EWG, 89/336/EEC, 89/392/EWG.

Schaldruckpegel 110 dB(A)

Schalleistungspegel 123 dB(A)
