KÄYTTÖOHJE EMS-2431SCL RYOBI

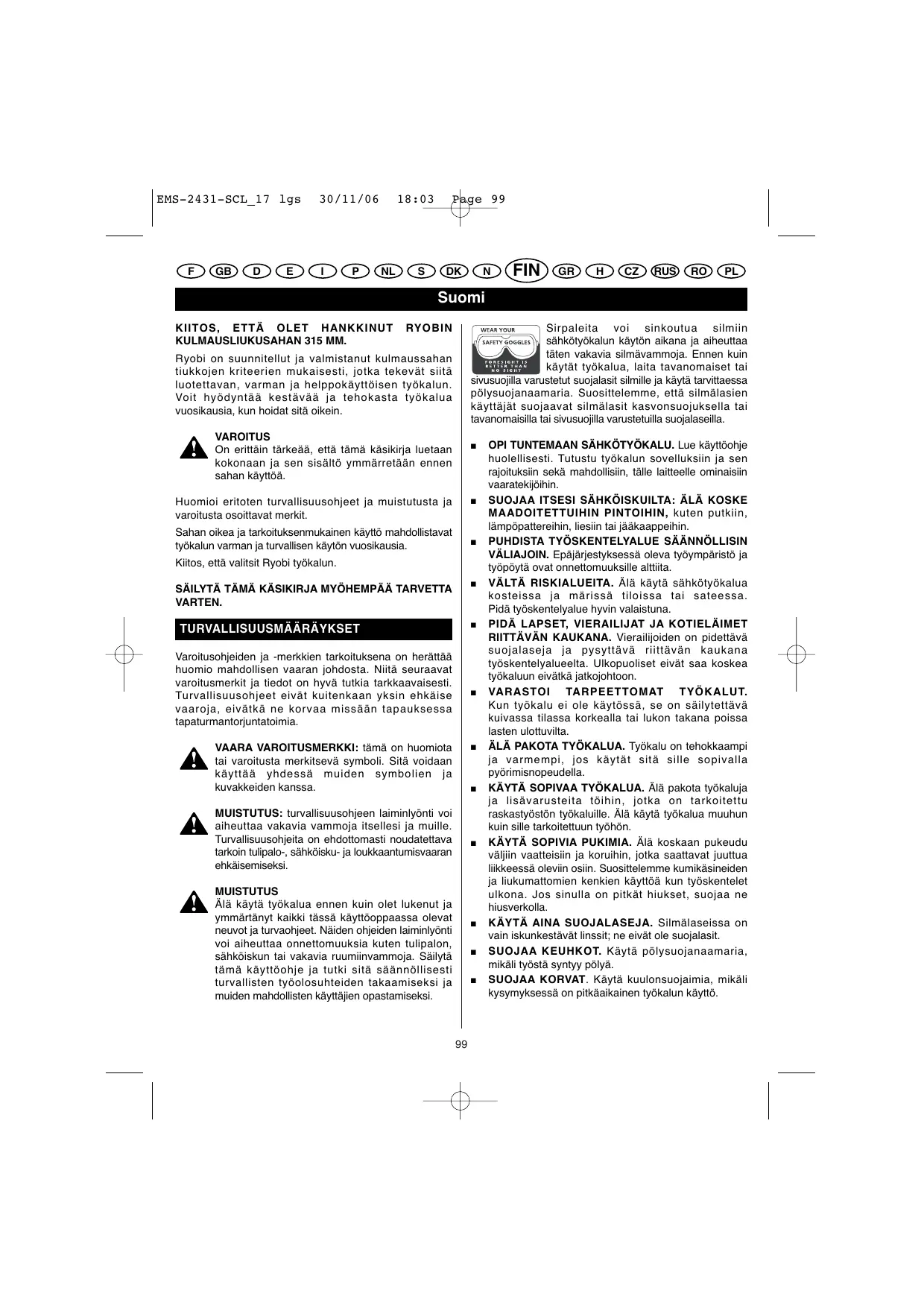

KULMAUSLIUKUSAHAN 315 MM. Ryobi on suunnitellut ja valmistanut kuimaussahan tiukkojen kriteerien mukaisesti, jotka tekevät siitä luotettavan, varman ja helppokäyttôisen tyôkalun. Voit hyôdyntää kestävää ja tehokasta tyôkalua vuosikausia, kun hoïdat sitä oikein. VAROITUS On erittäin tärkeää, ettà tämä käsikirja luetaan kokonaan ja sen sisältô ymmärretään ennen sahan käyttôà. Huomioi eritoten turvallisuusohjeet ja muistutusta ja varoitusta osoittavat merkit. Sahan oikea ja tarkoituksenmukainen käyttô mahdollistavat tyôkalun varman ja turvallisen käytôn vuosikausia. Kitos, että valitsit Ryobi tyôkalun. SÂILYTÀ TÂMA KASIKIRJA MYÔHEMPÂÀ TARVETTA VARTEN. TURVALLISUUSMAÂRAYKSET Varoitusohjeiden ja -merkkien tarkoïtuksena on herättää huomio mahdollisen vaaran johdosta. Niitä seuraavat varoitusmerkit ja tiedot on hyvä tutkia tarkkaavaisesti Turvallisuusohjeet eivät kuitenkaan yksin ehkäise vaaroja, eivätkä ne korvaa missään tapauksessa tapaturmantorjuntatoimia. VAARA VAROITUSMERKKI: tämä on huomiota À tai varoitusta merkitsevä symboli. Sitä voidaan käyttää yhdessä muiden symbolien ja kuvakkeiden kanssa. MUISTUTUS: turvallisuusohjeen laiminlyônti voi aiheuttaa vakavia vammoja itsellesi ja muille. Turvalisuusohjeita on ehdottomasti noudatettava tarkoin tulipalo-, sähkôisku- ja loukkaantumisvaaran ehkäisemiseksi. MUISTUTUS Âlà käytä tyôkalua ennen kuin olet lukenut ja ymmärtänyt kaikki tässä käytt6oppaassa olevat neuvot ja turvaohjeet. Näiden ohjeiden laiminlyônti voi aiheuttaa onnettomuuksia kuten tulipalon, sähkôiskun tai vakavia ruuminvammoja. Säilytä tämä käyttôohje ja tutki sitä säännôllisesti turvallisten tyôolosuhteiden takaamiseksi ja muiden mahdolisten käyttäjien opastamiseksi

Sirpaleita voi sinkoutua silmin fasevcocaus)] sähkôtyékalun käytôn aikana ja aiheuttaa À. 4 täten vakavia simävammoja. Ennen kuin käytät tyôkalua, laita tavanomaiset tai sivusuojila varustetut suojalasit silmille ja käytä tarvittaessa pôlysuojanaamaria. Suosittelemme, ettà silmälasien käyttäjät suojaavat silmälasit kasvonsuojuksella tai tavanomaisilla tai sivusuojlla varustetuilla suojalaseilla. = OPI TUNTEMAAN SÂHKÔTYOKALU. Lue käyttohje huolellisesti. Tutustu tyôkalun sovelluksin ja sen rajoituksiin sekä mahdollisin, tälle laitteelle ominaisiin vaaratekijôihin. = SUOJAA ITSESI SÂHKÔISKUILTA: ÂLÀ KOSKE MAADOITETTUIHIN PINTOIHIN, kuten putkiin, lämpôpattereihin, liesiin tai jääkaappeihin.

= PUHDISTA TYÔSKENTELYALUE SÂÂNNÔLLISIN

VÂLIAJOIN. Epäjärjestyksessä oleva tyôympäristô ja tyôpôytà ovat onnettomuuksille alttiita. = VALTÀ RISKIALUEITA. Àlà käytà sähkôtyôkalua kosteissa ja märissä tiloissa tai sateessa. Pidä tyôskentelyalue hyvin valaistuna.

= PIDÀ LAPSET, VIERAILIJAT JA KOTIELÂIMET

RIITTÂVAN KAUKANA. Vierailijoiden on pidettävä suojalaseja ja pysyttävà riittävän kaukana tyôskentelyalueelta. Ulkopuoliset eivät saa koskea tyôkaluun eivätkä jatkojohtoon. " VARASTOI TARPEETTOMAT TYÔKALUT. Kun tyôkalu ei ole käytôssä, se on säilytettävä kuivassa tilassa korkealla tai lukon takana poissa lasten ulottuvilta. = ÀLÀ PAKOTA TYÜKALUA. Tyükalu on tehokkaampi ja varmempi, jos käytät sità sille sopivalla pyôrimisnopeudella. = KAYTÀ SOPIVAA TYÜKALUA. Àlà pakota tyôkaluja ja lisävarusteita tôihin, jotka on tarkoitettu raskastyôstôn tyôkaluille. Àlà käytà tyôkalua muuhun kuin sille tarkoitettuun tyôhôn. = KAYTÀ SOPIVIA PUKIMIA. Âlà koskaan pukeudu väljiin vaatteisiin ja koruihin, jotka saattavat juuttua liikkeessä oleviin osiin. Suosittelemme kumikäsineiden ja liukumattomien kenkien käyttôà kun tyôskentelet ulkona. Jos sinulla on pitkät hiukset, suojaa ne hiusverkolla. = KAYTÀ AINA SUOJALASEJA. Silmälaseissa on vain iskunkestävät linssit; ne eivät ole suojalasit. = SUOJAA KEUHKOT. Käytä pôlysuojanaamaria, mikäli tyôstà syntyy pôlyä. = SUOJAA KORVAT. Käytä kuulonsuojaimia, mikäli kysymyksessä on pitkäaikainen tyôkalun käytt.

TASAPAINOSSA. Pysyttele tukevasti jaloillasi äläkä kurkota käsivartta liian kauas. Âlà koskaan käytà tyôkalua tikkailla tai millään muulla epävakaalla alustalla seisten. Pidä tyôkalua tukevasti kun yôskentelet korkealla PIDÂ TYÔKALUSTA HYVAÂ HUOLTA. Pidä tyôkalut aina puhtaina ja terävinä paremman suorituskyvyn ja optimaalisen turvallisuuden takaamiseksi. Voitele ja vaihda lisävarusteet ohjeiden mukaisesti POISTA SÂÂTOAVAIMET. Ota tavaksi tarkistaa, ettà säätéavaimet on poistettu koneesta ennen kuin Käynnistät sen

ÂLA KOSKAAN KÂYTÂ TYÔKALUA

RÂJAHDYSVAARALLISESSA YMPÂRISTOSSÀ. Moottorista lähtevät kipinät voivat sytyttäà réjähtäviä hôyryjä palamaan.

TARKISTA, ETTÂ KAHVAT OVAT PUHTAAT

(ÔLJYTTÔMAT, RASVATTOMAT). Käytä tyôkalun puhdistukseen vain puhdasta riepua. Âlà koskaan puhdista sit jarrunesteellà tai liuoteperustaisilla aineilla

PYSY AINA VALPPAANA JA HALLITSE

TYÔKALUSI. Keskity tyôhôsi ja käytà tervettä järkeä. ÂÀlà käytä tyôkalua kun olet väsynyt. Âlà kirehdi kun tyôskentelet tyôkalun kanssa.

TARKISTA, ETTEI YKSIKÂÂN OSA OLE

VIOITTUNUT. Ennen kuin jatkat tyôkalun käyttôà tarkista, ettà vaurioitunut suojus tai lisävaruste voi jatkaa toimintaa tai täyttää tehtävänsä. Tarkista likkuvien osien linjaus ja moitteeton toiminta. Tarkista, ettei yksikään osa ole rikkoutunut, Tarkista asennus ja Kaïkki osat, jotka voivat vaikuttaa haitallisesti tyôkalun toimintaan. Vioittunut teränsuojus tai mikà tahansa muu osa on korjattava tai vaihdettava valtuutetussa Ryobi huoltamossa. ÂLÀ KÂAYTÀ TYÔKALUA JOS SITÀ El VOIDA KAYNNISTAÀ JA SAMMUTTAA KATKAISIMELLA. Anna valtuutetun Ryobi huoltamon vaihtaa kaikki vialliset kytkimet

Ryobi kehittää jatkuvasti tuotteitaan. Tyôkalusi ominaisuudet ja varusteet voivat muuttua ilman edellà käypää varoitusta. Tutustu tyôkalun ominaisuuksiin ja uudistettuihin varusteisiin Ryobi myymälässä. KULMAUSLIUKUSAHOJA KOSKEVAT

PAIKOILLAAN JA HYVÂSSÀ KÂYTTOKUNNOSSA. Âlà lukitse alempaa teränsuojusta asentoon auki. Tarkista alemman teränsuojuksen moitteeton toiminta aina ennen käyttoä. Âlà käytà sahaa, mikäli alempi teränsuojus ei peità teräà kunnolla

KÂYTÀ ULKOKÂYTTÜÔN TARKOITETTUJA

JATKOJHTOJA, KUN KAYTÂT SAHAA ULKONA. Kun tyôskentelet ulkona, käytä yksinomaan ulkokäyttôôn sopivia jatkojohtoja. PIDÀ TERÀ AINA PUHTAANA JA TERAVANA. Terävä terä rajoittaa tarttumisia ja takaisin ponnahduksia.

PIDÂ KÂDET KAUKANA LEIKKUUALUEESTA JA

TERÂSTÀ. Àlà vie käsià tyôkappaleen alle kun terä pyôrii. Âlà yrità poistaa leikattua palaa kun terä pyôri. MUISTUTUS: Terä pyôri inertian avulla vielà hetken aikaa, kun tyôkalu on sammutettu.

TARKISTA VOIMAKAAPELIN KUNTO

SÂÂNNÔLLISIN VÂLIAJOIN. Anna Ryobi huoltamon Korjata se, jos se on vioittunut. Tarkkaile litäntäjohtoa ja pidä se kaukana likkuvasta terästä. KAYTÀ LEIKKUUOHJAINTA. Käytà leïkkuuohjainta yhdensuuntaisten leikkausten yhteydessä. TARKISTA AINA ENNEN LEIKKAUSTA, että syvyys-, Kaltevuus- ja viistekulmasäädôt on tehty oikein. KAYTÀ VAIN SOPIVAA TERAÀ. Käytà yksinomaan sopivan akselireiän omaavia terià. Âlà käytà viallisia tai huonosti säädettyjà terän aluslevyjà tai pultteja. Sopiva terä on maksimihalkaisijaltaan 315 mm.

VALTÂ SAHAAMASTA KAPPALEITA, JOISSA ON

NAULOJA. Kun sahaat puuta varmista, ettei siinä ole nauloja, poista ne tarvittaessa, ÂLA KOSKAAN KOSKE TERÂÂN tai muuhun likkuvaan osaan sahan käytôn aikana. ÂLÀ KOSKAAN KAYNNISTÂ TYÔKALUA kun terä on kosketuksessa tyôkappaleeseen. Âlä koskaan pidä tyôkappaleesta kiinni käsin. Tyôkappale on kiinnitettävä tukevasti sahan alustaa vasten liimauspuristimilla sahaustyôn ajaksi. Âlà koskaan pidä tyôkappaleesta kiinni käsin. Tämän ohjeen laiminlyônti voi aiheuttaa vakavia ruuminvammoja

ge 101 EP ® © © D P © © © © EN © © © © © À KULMAUSLIUKUSAHOJA KOSKEVAT ERITYISET TURVALLISUUSMAARAYKSET Anna terän saavuttaa maksiminopeutensa ennen, kuin aloitat sahauksen.

LASER VALO. LASER SÂTEILY

A Âlä koskaan katso suoraan lasersäteeseen. Käynnistä laser vasta sitten, kun tyôkalu on leikkausasennossa. Luokan 2 laserlaite. VAROITUS Noudata tarkoin tässä käsikirjassa annettuja menettelytapoja ja säätôjà, ettet joudu alttiksi vaaralliselle lasersäteilylle. Lasertyyppi: puolijohde Laserluokka: 2 Aallonpituus: 650 mm Jännite: 3 V Laserteho: < 1 mW Tiedoksi huollosta vastuussa olevalle henkilôlle. VAROITUS: Vältä joutumasta alttiksi lasersäteelle tämän y6kalun huollon aikana. Standardien EN60825- mukainen, luokan 2 laser. :1994+ A2:2001+ A1:2002 MUISTUTUS Âlà katso suoraan lasersäteeseen. Noudata seuraavia turvallisuusohjeita, lasersäteelle altstumisen aiheuttamien onnettomuuksien ehkäisemiseksi. Käytä ja huolla laseria valmistajan antamien ohjeiden mukaisesti. là koskaan kohdista lasersädettä henkilôità tai muita kuin tyôstettäväà kappaletta kohti Âlà kohdista lasersädettä tarkoituksella henkilüitä kohti. Jos lasersäde kohdistetaan vahingossa henkilën silmin, alistuminen ei saa missään tapauksessa ylittää 0,25 s. Varmista aina, ettà lasersäde kohdistuu tyôstettävään kappaleeseen, joka on heïjastamaton (kuten puu tai karhealla pinnoitteella peitetty kappale). Laseria ei tule käyttää kiltävillä pinnoilla, kuten metallilla, koska heijastava pinta voi lähettää lasersäteen Kohti käyttäjää. Âlà asenna tyôkalussa olevan laserin tilalle toisentyyppistä laseria. Korjaukset tulee teettää yksinomaan valtuutetussa Ryobi huoltolikkeessä. LAU'Z\TES Laserin käynnistyskatkaisin Laser Lipaisin Alempi teränsuojus Kulman lukintavipu Sirpalesuoja Kaltevuusasteikko Jatke Pôydän lukintanuppi Kuima-asteikko . Pôytà Limauspuristin Takaohjain Kuljetusasennon lukintalaite Akselin lukintanappi Kaltevuuden lukintanuppi Pülypussi Ylempi teränsuojus Alusta Alemman teränsuojuksen lukinnan avausvipu Süirron lukintanappi Liukuohjain Alemman teränsuojuksen varsi Hiliharjakotelon kansi Pääkahva Kantokahva Leikkuusyvyyden säätônuppi

LISAVARUSTEET (Kuva 2)

38. Alempi teränsuojus ja varsi

® © © OP © © © © EI E © © © © © TEKNISET TIEDOT Syëttôteho 2400 wattia Tyhjäkäynti 4200 kierrosta/min Terän halkaisija 315 mm {© 315 mm x D 30 mm x 48 hammasta) Akselireikä 30 mm Paino 25 kg Leikkuuteho Vistekuima 90° x Kaltevuuskuima 90°: 110 mm x 300 mm Vistekulma 45° (0) x Kaltevuuskulma 90°: 110 mm x 210 mm Vistekuima 45° (V) x Kaltevuuskuima 90°: 110 mm x 210 mm Vistekuima 90° x Kaltevuuskuima 45°: 70 mm x 300 mm Vistekuima 45° (0) x Kaltevuuskuima 45°: 70 mm x 210 mm Vistekuima 45° (V) x Kaltevuuskuima 45°: 70 mm x 150 mm PAKKAUKSESTA PURKAMINEN VAROITUS PIN Vakavia vammoja aiheuttavien epähuomiossa tapahtuvien käynnistysten ehkäisemiseksi, tee sahan kokoonpano, kaikki tarvittavat säädôt ja tarkista, että kaikki osat ovat hyvin kiristettyinä ennen, kuin kytket tyôkalun verkkovirtaan. Sahaa ei saa koskaan kytkeä verkkovirtaan kun asennat osia, teet säätôjä, asennat tai irrotat teriä tai kun et käytà sitä. VAROITUS PIN Pienestä koostaan huolimatta, saha on painava. Selkävammojen välttämiseksi, pyydä apua, kun joudut nostamaan sahaa. “_ Ennen, kuin poistat kulmaussahan pakkauksesta, kiristä siirron lukintanappia, ettei saha pääse epähuomiossa lilkkumaan: =“ Tartu kantokahvaan ja nosta kulmaussaha pois pakkauksesta. = Aseta saha tukevalle pinnalle ja tutki se huolellisesti KOKOONPANO

ALEMMAN TERÂNSUOJUKSEN ASENTAMINEN

VAROITUS Jos sahaa ei ole irrotettu verkkovirrasta, epähuomiossa tapahtuva käynnistys voi aiheuttaa vakavia ruumiinvammoja. m lrrota saha verkkovirrasta. Varmista, että moottoriterälohko on kokonaan nostettuna. = _lrrota ruuvit A ja B (Kuvat 3— 4) = Aseta alempi teränsuojus terälle ja varmista, että se peittää hyvin ruuvireiän À. = Asenna ruuvit À ja B paikoilleen ja Kiristä hyvin. =_ Kiinnitä alemman teränsuojuksen varsi sahan takaosassa sijaitsevaan nivelkohtaan (Kuva 5). Moottori/terälohkoa joudutaan ehkä nostamaan tai laskemaan, jotta nivelkohta sijoittuisi oikein.

VAROITUS Ennen säätôjen aloïtusta varmista, että tyôkalu on irrotettu verkkovirrasta. Tämän ohjeen laiminlyônti voi aiheuttaa vakavia ruuminvammoja.

YDÂN JA OHJAIMEN SUORAKULMAISUUS

= _lrrota saha verkkovirrasta. = Laske moottori/terälohko kokonaan alas ja paina lukintalaite alas lohkon lukitsemiseksi kuljetusasentoon = Lôysää pôydän lukintanuppia. = Nosta kulman lukintavipu ylôs. = Käännä pôytää, kunnes osoitin on kohdassa 0° (Kuva 6). Kiristä pôydän lukintanuppi. Aseta suorakulma tasaisesti pôydälle. Aseta yksi reuna ohjainta vasten. Tyônnä toinen reuna terän tasaista reunaa vasten. Huomautus: Varmista, ettà suorakulma koskettaa terän tasaiseen reunaan, ei hampaistoon. = Suorakulman reunan ja terän on oltava yhdensuuntaiset. Jos näin ei tapahdu, on tehtävä säëtôjà. = Lôysää neljää reikäruuvia, joilla takaohjain on kinnitetty pôytään. = Liu'uta takaohjainta oikealle tai vasemmalle, kunnes terä on yhdensuuntaisesti suorakulmaan. = Kiristä ruuvit hyvin ja tarkista uudelleen, että takaohjain on kohtisuorasti terään = Kun suorakulmaisuudet on tehty, asteikon osoittimen ruuvia on ehkä léysättävä sen asettamiseksi nollaan (Kuva 6). PÔYDÂN JA TERÂN SUORAKULMAISUUS = Laske moottori/terälohko kokonaan alas ja paina lukintalaite alas lohkon lukitsemiseksi kuljetusasentoon = Vapauta kaltevuuden lukintanuppi, aseta moottori/terälohko 0° kulmaan ja lukitse kaltevuuden lukintanuppi uudelleen.

= Aseta suorakulma tasaisesti pôydälle, terää vasten. Jos terä ja pôytä eivät ole suorakulmaisesti, vapauta kaltevuuden lukintanuppi, sovita kulma seuraavasti: = Léysää mutteria (B) ja terän oikealla puolella sijaitsevaa 0° kaltevuuden ruuvia (A) 5 mm:n kuusioavaimella (ei toimiteta) (Kuva 7) = Asemoi terä suorakulman avulla siten, että se on kohtisuorasti pôytään ja lukitse sitten kaltevuuden lukintanuppi. = Sovita 0° kaltevuuden säätéruuvia, kunnes se koskettaa vasteeseen Kiristä mutteri (B) (Kuva 7). Tarkasta, että kulma on varmasti 0°. Jos pôytà ja terä eivät ole suorakulmaisesti, sovita 0° kaltevuuden säätôruuvia uudelleen. = Kun suorakulmaisuudet on tehty, kaltevuusasteikon osoittimen ruuvia on ehkä lôysättävä sen asettamiseksi nollaan. TERÂN JA PÔYDAN VÂLISEN 45° KULMAN ASETUS = Käännä moottoriterälohko 45° kulmaan. = Kun moottori/terälohko on 45° kulmassa, tarkasta suorakulmalla, ettà terän ja péydän välinen kulma on varmasti 45°. Mikäli näin ei ole, lôysää mutteria (D) ja sovita sitten 45° kaltevuuden säätéruuvia (C), ioka sijaitsee terän vasemmalla puolella (Kuva 7) = Kiristä mutteri (B) (Kuva 7). TERÂN VAIHTAMINEN (Kuva 11) VAROITUS Sahassa käytettävän terän halkaisija saa olla enintään 315 mm. Àlà koskaan käytà liian paksua terää, joka ei salliterän ulkolaipan oikeaa kytkeytymistä akselin tasapinnoille. Lian suuret terät koskettavat teränsuojuksin ja lan paksut terät eivät salli terän moitteetonta kinnitystä akselille kiinnityspultilla. Näistà voi olla seurauksena onnettomuuksia ja vakavia ruuminvammoja. VAROITUS À Jos sahaa ei ole irrotettu verkkovirrasta, epähuomiossa tapahtuva käynnistys voi aiheuttaa vakavia ruuminvammoja. = _lrrota saha verkkovirrasta. = Nosta moottori/terälohko kokonaan ylôs.

= _lrrota ruuvi À (Kuva 11). = Paina alemman teränsuojuksen lukinnan avausvipua {20) ja siirrä alempi teränsuojus (4) mahdollisimman kauas terästä. Terän kinnityspultin suojus (C) sürtyy samaan aikaa, jolloin pääset käsiksi terän Kinnityspulttin (B) (Kuva 11) = Paina akselin lukintanappia (15) ja käännä teräà, kunnes akseli lukkiutuu paikalleen ja teräà ei pystytä likuttamaan (Kuva 11). = Paina yhdellà kädellä akselin lukintanappia ja lôysäà toisella kädellä terän kinnityspulttia oikealle hylsyavaimella. = _lrrota terän kinnityspultt, ulkolaippa ja terä. = Aseta uusi terä akselille siten, ettà hampaat kohdistuvat alaspäin: = Asenna ulkolaippa paikalleen ja kiristä terän kiinnityspultti hyvin painamalla samalla akselin lukintanappia (15) (Kuva 1) = Asenna terän kinnityspultin suojus ja alempi teränsuojus paikoilleen. = Kinnitä ruuvi À paikalleen ja kiristä se hyvin (Kuva 11). Tarkasta uuden terän linjaus ennen, kuin käynnistät sahan LEIKKUUSYVYYDEN SÂÂTÂMINEN (Kuva 8) = Lôysää sipimutteri (B) (Kuva 8). = Säädä nuppi (A) haluttuun leikkuusyvyyteen (Kuva 8). = Kiristä siipimutteri vasteeseen (C) (Kuva 8). Huomautus: Uran tekemiseksi puuhun, tee ensimmäinen leikkaus ja nosta sitten saha tyôkappaleen yläpuolelle. Sirrä tyékappaletta hieman {oikealle ja vasemmalle) ja tee toinen leikkaus, kunnes saat halutun leveyden. JATKEIDEN ASENTAMINEN (Kuva 9) = Lôysää jatkeen kannatinruuvia (A) (Kuva 9). = Upota jatkeen molemmat varret niille tarkoitettuihin reikiin alustassa. = Kiristä ruuvi LIIMAUSPURISTIN (Kuva 10) = Asenna liimauspuristimen (12) varsi sahaustyôhôn parhaïten sopivaan kinnitysreikään. Sahan molemmila ivuila on kaksi kinnitysreikää (A) (Kuva 10). = Kiristä valittua kiinnitysreikäà vastaava ruuvi (B) {Kuva 10). = Aseta tyôkappale sahan pôydälle. = Sovita limauspuristin (12) niün, ettà tyôkappale pysyy hyvin paikallaan:

Huomautus: Voit asettaa pienen puupalan limauspuristimen ja tyôkappaleen väliin, jolloin kiristysvoima jakautuu tasaisesti. Tällà ehkäistään myës se, ettei limauspuristi jätä merkkiä tyôkappaleeseen (eritoten silloin, kun kysymyksessä on pehmeä puulaatu)

LASEROHJAIMEN KÂYTTÔ

Piirrä leikkuuviiva lyijykynälà tyékappaleeseen. Sovita sahan viistekulma ja/tai kaltevuuskulma tehtävän tyôn mukaisesti. = Käynnistä laserohjain painamalla käynnistys/katkaisinta (1) (Kuva 1). = Aseta tyôkappale pôydälle takaohjainta (13) vasten ja sovita asentoa, kunnes leikkuuviva osuu lasersäteelle. = Kinnitä tyékappale limauspuristimilla (katso kohdasta "Limauspuristin" ). = Tee sahaus (katso kohdasta "Käyttô"). = Kun sahaus on tehty, sammuta laserohjain. sen HUOMAUTUS Âlà katso suoraan säteeseen. là koskaan kohdista sädettà henkilôïtä tai muuta kuin tyôkappaletta kohti, Varmista aina, ettei säde kohdistu heïjastavaan pintaan vaan tyékappaleeseen. KAYTTO

OHJEITA ENNEN SAHAUKSEN ALOITUSTA

Tarkasta tyôkappale huolellisesti. Varmista, ettei tyôkappaleen leikattavassa osassa ole nauloja tai muita esineitä. HUOMAUTUS Sirtolikkeensä johdosta kulmaussahaa ei ole tarkoitettu metallin leikkaukseen. Käytä kulmaussahaa yksinomaan puun tai muun samantyyppisen materiaalin sahaukseen. Muut materiaalit voivat murtaa tai vääntää terän, aiheuttaa tulipalon tai muita onnettomuuksia.

KEHON JA KÂSIEN ASENTO

= Àlà koskaan aseta käsiä leikkuualueen läheisyyteen. Pidä kädet vähintään 10 cm etäisyydessä terän kulkureitistä. = Pidä tyôkappale tukevasti ohjainta vasten, terään Kohdistuvien likkeïden ehkäisemiseksi = Käytä vasenta kättä tyékappaleen pitämiseksi paikallaan terän vasemmalla puolella. Käytä oikeaa kättä, kun tyôkappale on terän oikealla puolella. = Ennen, kuin aloitat leikkauksen, tee nk. "kuivakäynti" virran ollessa katkaistuna. Tällôin voit tarkistaa terän kulkureitin. = Pidä kädet paikoillaan, kunnes lipaisin vapautetaan ja terä on kokonaan pysähtynyt.

VAROITUS Ennen kuin aloitat tyôn, kinnitä kulmaussaha hôyläpenkkiin puristimilla tai pulteilla. Âlà koskaan käytà kulmaussahaa maaperällä tai kyykkyasennossa. Vähennät vakavia ruuminvammavaaroja. VAROITUS Vakavien ruumiinvammojen välttämiseksi, muista aina lukita pôydän lukintanuppi hyvin ennen, kuin teet sahaustyôt. Mikäli näin ei ole, kulma-asteikon osoitin tai pôytä saattaa liikkua sahauksen aikana. VAROITUS Kun käytät tyôkappaleen kinnittämisessä Kiristysleukoja tai puristimia, kinnitä se vain terän Yhdeltä puolelta. Tyôkappaletta ei saa kinnittää molemmilta puolilta, ettei terä pääse nipistymään siihen, aiheuttaen moottorin sammumisen ja takaisin kimmahduksen. Näin vältyt onnettomuuksilta ja vakavilta ruumiinvammoilta.

POIKKILEIKKAUS (SIIRTOLIIKKEEN KANSSA) (Kuva 12) = Tällà sahalla voidaan tehdä jopa 55° kulmia vasemmalle tai oikealle. = Vedä kuljetusasennon lukituslaitetta (14) ja nosta moottori/terälohko kokonaan ylôs. = Lôysää pôydän lukintanuppi (9). = Nosta kulman lukintavipua (5). = Käännä pôytää, kunnes kulma-asteikon osoitin (A) osoittaa toivottua kulmaa (Kuva 6) Huomautus: Pôytä voidaan säätää helposti 0° - 15° - 22,5° - 30° ja 45° sahauskulmiin oikealle tai vasemmalle asteikon avulla. Pôytäà voidaan asettaa iohonkin asteikon kinteään sahauskulmaan. = Vapauta kulman lukintavipu (5). Lukitse pôydän lukintanuppi (9). = Käynnistä laserohjain (1). = Aseta tyôkappale pôydälle takaohjainta vasten ja sovita asentoa, kunnes leikkuuviiva osuu lasersäteelle.

EP ® © © D P © © © © EN © © © © © À KAYTTÔ = Käytä limauspuristinta (12) tyôkappaleen paikallaan pitämiseksi. = Lôysää siirron lukintanappi (21) = Tarlu pääkahvaan (25) ja nosta terää, kunnes se on yläasennossa. = Paina lipaisinta (8) ja anna sahan saavuttaa maksiminopeutensa. = Paina alemman teränsuojuksen lukinnan avausvipua (20). = Laske moottoriterälohko kokonaan alas pääkahvaa (25) painamalla ja sahaa tyôkappaleen profilia pitkin. = Vie saha kokonaan taakse tyüntämällà sità hitaasti takaohjainta (13) kohti. = Vapauta liipaisin (3) ja odota, kunnes terä lakkaa pyôrimästä ennen, kuin poistat terän tyôkappaleesta. VAARA Âlà KOSKAAN vedä sahaa itseesi päin sahauksen aikana. Terä saattaa nousta äkkipikaisesti tyôkappaleen yläosalle ja sinkoutua kohti käyttäjää. TÂRKEAÀ Tarkan viistekulman toteuttamiseksi täysin turvallisesti, tee sahaus ja vapauta lipaisin. Pidä moottori/terälohko alhaalla ja älà muuta käsien asentoa ennen, kuin terä on kokonaan pysähtynyt. Nosta sitten moottoriterälohko ylôs ia poista tyékappale pôydältä. VINOLEIKKAUS (SIIRTOLIIKKEEN KANSSA) (Kuva 13) = Vinoleikkauksessa leikataan tyôkappaleen syiden poikkisuuntaisesti, terän ollessa kallistettuna pôytään nähden. Vinoleikkaukset tehdään pôydän ollessa asennossa 0° ja terän ollessa 0° ja 45° välillà suhteessa pôytään = Vedä kuljetusasennon lukituslaitetta (14) ja nosta moottori/terälohko kokonaan ylôs (Kuva 1). = Lôysäà pôydän lukintanuppi (9). = Nosta kulman lukintavipua (5). = Käännä pôytää, kunnes kulma-asteikon osoitin osoittaa nollaa (10). = Vapauta kulman lukintavipu (5). Lukitse pôydän lukintanuppi (9).

= Lôysäà kaltevuuden lukintanuppia (16) ja kallista moottori/terälohkoa vasemmalle kunnes, saat toivotun kaltevuuskulman. Vinoleikkauskulma voidaan säätää 0° ja 45° välille (Kuva 1). Aseta kaltevuusasteikon osoitin haluttuun kulmaan Kiristä hyvin kaltevuuden lukintanuppi (16) (Kuva 1). Käynnistä laserohjain. Aseta tyôkappale pôydälle takaohjainta (13) vasten ja sovita asentoa, kunnes leikkuuviiva osuu lasersäteelle. = Käytà limauspuristinta (12) tyôkappaleen paikallaan pitämiseksi. = Lysää siirron lukintanappi (21). = Tartu pääkahvaan (25) ja nosta terää, kunnes se on yläasennossa. = Paina lipaisinta (3) ja anna sahan saavuttaa maksiminopeutensa. = Paina alemman teränsuojuksen lukinnan avausvipua (20) (Kuva 1) = Laske moottori/terälohko kokonaan alas pääkahvaa painamalla ja sahaa tyékappaleen profilia pitkin. = Vie saha kokonaan taakse tyôntämällà sità hitaasti takaohjainta kohti. = Vapauta liipaisin (3) ja odota, kunnes terä lakkaa pyôrimästä ennen, kuin poistat terän tyékappaleesta (Kuva 1) YHDISTELMÂLEIKKAUS (Kuva 14) = Yhdistelmäleikkauksessa käytetään sekà vino- ettà kulmaleikkausta. Tämäntyyppistä leikkausta käytetään kehysten, koristelistojen, vinoreunaisten laatikoiden ja tiettyjen kattokehikkojen toteuttamiseen = Tämäntyyppistä leikkausta varten kulma-asteikon osoitin on asetettava toivottuun kulmaan ja moottori/ terälohko on kallistettava valittuun vinokulmaan Yhdistelmäleikkauksen asetus on tehtävä huolellisesti kahden kulman vuorovaikutuksesta johtuen. = _ Viiste- ja vinokulmat ovat toisistaan rippuvaiset Kun muutat viistekulmaa, muutat kaltevuuskul- masäädôn vaikutusta. Samoin myôs, kun muutat kaltevuuskulmaa, muutat viistekulmasäädôn vaikutusta. = On parempi kokeilla useita säätôjä toivotun leikkuukulman saamiseksi. Kun olet tehnyt toisen kulman asetuksen, tarkista uudelleen ensimmäisen kulman asetus koska toisen kulman asetus on voinut muuttaa ensimmäisen kulman asetusta. Kun olet saanut oikeat säädôt molemmille kulmille toivotun leikkauksen mukaisesti, tee aina koekappale hukkapalaan ennen kuin ryhdyt lopulliseen tyôhôn.

age 106 ® © © OP © © © © EI E © © © © © KAYTTÔ = Kokoonpanotaulukossa annetaan esimerkkejä tavanomaisista yhdistelmäleikkauksista (Kuva 17) oikeiden säätôjen lôytämisen helpottamiseksi. Kukin kaltevuuskulma- (B) ja viistekulmakokoonpano {M) annetaan 0,005° tarkkuudella. Pitch of side = Kulma Number of sides = Sivujen lukumäärä KRUUNUKORISTELISTOJEN LEIKKAUS = Kulmaussaha on ihanteellinen tyôkalu kruunukoristelistojen tekoon. Yleensä se on paras ratkaisu tämäntyyppiseen tyôhôn. Sovitusta varten kruunukoristelistat on leikattava erittäin tarkasti Kruunukoristelistan katto- ja seinäkosketuspinnat muodostavat kulman, joka on täsmälleen 90° kun ne lasketaan yhteen. Useimpien kruunukoristelistojen vlätakakulma (osa, joka on tasaisesti kattoa vasten) on 52° ja alatakakulma (sa, joka on tasaisesti seinää vasten) on 38°.

KORISTELISTA (Kuva 15) = Jotta voit leikata kruunukoristelistat tarkasti tätà tekniikkaa käyttäen niin, ettà sisä- ja ulkoreunoista saadaan suorakulmaiset, aseta koristelistan levein sisäpinta tasaisesti pôydälle ja paina ohjainta vasten. Kun asetat viiste- ja kaltevuuskulmat yhdistelmäleikkausta varten, muista että säädôt ovat toisistaan rippuvaiset: Kun muutat yhden kulman, toinen kulma muuttuu. Kruunukoristelistojen kulmat ovat tarkkoja ja vaikeita säätää. Koska kumasäädôilà on taipumusta häirintyä, kaikki säädôt on ensin testattava hukkapaloilla. Lisäksi seinät eivät aina ole tarkalleen kohtisuoria, joten säädôt on sovitettava sen mukaisesti. Kun leikkaat kruunukoristelistoja tällà tekniikalla, kaltevuuskulman on oltava 33,85°. Viistekulma on säädettävä kohtaan 31,62° oikealle tai vasemmalle, tilanteen mukaisesti. Käytä apuna alla olevaa taulukkoa oikeiden kulmakokoonpanojen ja koristelistan oikean pôydälle sijoituksen lôytämiseksi. “All olevassa taulukossa annettuja säätôjà voidaan käyttää kruunukoristelistojen leikkaamiseksi kulmilla 52° ja 38°. Kruunukoristelista on sijoitettava tasaisesti pôydälle. ASETETTU

Kaltevuus- kulman säätô 33,85° Leikkaustyyppi Vasen puoli, sisäkulma

1. Aseta koristelistan yläreuna vastetta

2. Pôydän säätô 31,62° oikealle

3. Säilytä leikkauksen vasen pääty

Oikea puoli, sisäkulma

2. Pôydän säätô 31,62° vasemmalle

3. Säilytä leikkauksen vasen pääty

Vasen puoli, ulkokulma

2. Pôydän säätô 31,62° vasemmalle

3. Säilytä leikkauksen oikea pääty

Oikea puoli, ulkokulma

1. Aseta koristelistan yläreuna vastetta

2. Pôydän säätô 31,62° oikealle

3. Säilytä leikkauksen oikea pääty

33,85° 33,85° 33,85° Säädôt kruunukoristelistojen leikkausta varten alle tai yli 90° kulmaan.

TAVANOMAINEN LEIKKAUS (ILMAN

SIIRTOLIIKETTÀ) = Liu'uta moottori/terälohkoa niin pitkälle, kuin mahdollista taaksepäin. = Kiristä siirron lukintanappi hyvin. Säädà viistekulma ja/tai kaltevuuskulma. = Kiristä pôydän lukintanuppi ja kaltevuuden lukintanuppi hyvin. = Käynnistä laserohjain (tarvittaessa) = Aseta tyôkappale pôydälle, ohjainta vasten ja pidä se paikallaan tarvittaessa liimauspuristimilla. = Paina lipaisinta ja anna sahan saavuttaa maksiminopeutensa. = Paina alemman teränsuojuksen lukinnan avausvipua (20). = Laske moottori/terälohko kokonaan alas pääkahvaa painamalla. = Vapauta lipaisin ja odota kunnes terä lakkaa pyôrimästä ennen, kuin poistat terän tyôkappaleesta.

Ennen kappaleen sahausta varmista, ettei se ole kiero. Jos kappale on kiero, aseta ja sahaa se kuvissa 16a ja 16b osoitetulla tavalla. Âlà yrità sahata kieroa kappaletta äläkä yritä tehdà sità man ohjainta: Kappale voi tarttua terälle ja sinkoutua äkkiä irt jolloin käsi voi osua terään VAROITUS Takaisin ponnahdusten ja vakavien ruumiinvammojen välttämiseksi, älà koskaan aseta kieron tai vääntyneen kappaleen kuperaa reunaa ohjainta vasten HUOLTO VAROITUS Käytà vaihdossa yksinomaan alkuperäisiä Ryobi- varaosia. Muunlaisten varaosien käyttô voi osoittautua vaaralliseksi ja vaurioittaa tyôkalua. YLEISOHJEITA Âlà käytà liuotteita muoviosien puhdistukseen. Yleensä muovit eivät siedä markkinoilla olevia määrättyjà liuotteita, jotka vahingoittavat nitä. Käytä puhdasta riepua lian, pôlyn jne. puhdistukseen VAROITUS Muoviosat eivät saa koskaan joutua kosketukseen jarrunesteen, bensiinin, petrolijohdannaisten, ruosteenirrotusôljyn jne. kanssa. Nämä kemialliset aineet voivat vaurioittaa, heikentäà tai tuhota muovin Lasikuidun (esim. veneet tai urheiluauto), kipsin, huokostäytteiden ja pinnoitteiden käsittelyyn käytetyillà sähkôtyôkaluilla on taipumusta kulua nopeammin ja nissä havaitaan enemmän ennenaikaisia toimintahäiriäitä. Materiaalista lähtevät hakkeet ja jätteet kuluttavat sähkôtyôkalun osia, kuten esimerkiksi laakereita, hiliharjoja, katkaisimia jne. Tästä syystä tämän tyôkalun pitkäaikaista käyttôä ei suositella lasikuidun, pinnoitteiden, huokostäytteiden ja kipsin sahaukseen. Mikäli kuitenkin käytät sahaa tämäntyyppisen materiaalin leikkaukseen, se on ehdottomasti puhdistettava säännëllisin väliajoin paineilmapuhaltimella. Suojaa keuhkot käyttämällà Suojanaamaria, kun sahaat tämän tyyppisiä materiaaleja. VOITELU Kaikissa tämän tyôkalun laakereissa on rittävä määrä korkealaatuista voiteluainetta, joka kestää koko tyôkalun kestoiän normaaleissa käyttolosuhteissa. Tästà syystä ty6kalu ei kaipaa lisävoitelua. JATKOJOHDOT Jatkojohdon käytt aiheuttaa tehonhäviôtä. Tehonhäviôn rajoittamiseksi ja tyôkalun ylikuumenemisen ehkäisemiseksi, käytä tyôkalulle tarvittavalle virralle sopivaa jatkojohtoa. Kun tyôskentelet ulkona, käytä ulkokäyttéôn sopivia jatkojohtoja. VAROITUS Pidä jatkojohdot kaukana leikkuualueesta ja varmista, ettei litäntäjohto pâäse tarttumaan puupaloihin, tyôkaluihin je. sahauksen aikana. VAROITUS Tarkista jatkojohtojen kunto aina ennen käyttôä. Mikäli ne ovat vialiset, vaihda ne välittômästi Âlà koskaan käytà tyôkalua, jos jatkojohto on viallinen sillà vaurioituneen osan kosketus voi aiheuttaa sähkôiskun ja seurauksena on vakavia ruuminvammoja.

Jos liitäntäjohto on vaurioitunut, anna valtuutetun RYOBI HUOLTOLIIKKEEN vaihtaa se onnettomuuksien ehkäisemiseksi.. Jos litäntäjohto on vioittunut, irtikytke tyôkalu välittômästi verkkovirrasta. Âlà jätà sahaa sateeseen.
