MANUALE UTENTE RL 540 STIHL
congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clientela. I nostri prodotti risultano altoamente affidavitili anche in caso di sollecitationi estreme.
STIHL offre la massima qualita anche nell'assistenza. I nostri rivenditori garantisco consulenza e struzioni competenti e un'assistenza tecnia completa.
La ringraziamo per la fiducia e le auguriamo buon lavoro con il Suo prodotto STIHL.
Dr. Nikolas Stihl
IMPORTANT! LEGGERE PRIMADELL'USO E CONSERVARE.
1. Indice
Avverenze sulle istruzioni per l'uso 84
Informazioni generali 84
Introduzione allalettura delle presentiistruzioni per l'uso 84
Descrizione dell'apparecchio 84
Per la nostra sicurezza 85
Informazioni generali 85
Fare rifornimento - Trattamento della benzina 86
Abbiglamento ed equipaggiamento 86
Trasporto dell'attrezzo 87
Prima dell'uso 87
Durante il lavoro 88
Manutenzione e riparazioni 90
Rimessaggio durante periodi di non utilizzo prolongati 91
Smaltimento 91
Descrizione dei symboli
Equipaggiamento fornito 92
Preparazione per la messa in servizio dell'apparecchio 92
Montaggio del manubrio 92
Aggancio e sgancio del cavo di avviamento 93
Carburante e olio motore 93
Chiusura del manubrio 93
Unità di arieggiamento 93
Regolazione profondità di lavoro 93
Istruzioni di lavoro 94
Indicazioni per arieggiare il terreno 94
Zona di lavoro dell'utente 94
Se l'unità di arieggiamento si blocca 95
Dispositivi per la sicurezza 95
Dispositivi di protezione 95
Staffa di arresto motore 95
Messa in servizio dell'apparecchio 95
Avviamento del motore a combustione 95
Spegnimento del motore a combustione 95
Manutenzione 95 Informazioni generali 95
Pulizia dell'apparecchio 96
Unità di arieggiamento 96
Rout e 96
Motore a combustione 96
Rimessaggio e pausa invernale 96
Trasporto 97 Trasporto 97
Minimizzare l'usura ed evitare danni 97
Tutela dell'ambiente 98
Ricambi standard 98
Accessori 98 Dichiarazione di conformità 98
Dichiarazione di conformità EU
Arieggiatore STIHL RL 540.0 98
Indirizzo amministrazione generale STIHl 99
Indirizzi societa distribuzione STIH L 99
Indirizzi importatori STIHL 99
Dati tecnici 99 REACH 100
Risoluzione guasti 100
Programma Assistenza Tecnica 101 Conferma di segna 101
Conferma dell'esecuzione del servizio 101
2. Avverenze sulle istruzioni per l'uso
2.1 Informazioni generali
Le presenti istruzioni per l'uso sono la traduzione delle istruzioni per l'uso originali del produttore ai sensi della Direttiva CE 2006/42/EC.
STIHL si impegna continuamente per migliorare la propria gamma di prodotti. Si riserva pertanto il diritto di apportare modifiche concernenti entità di fornitura, forma, Tecnologia ed equipaggiamenti. Per tale motivo, non più assere rivendicato alcun diritto sulla base delleindicazioni e figure contenate nel presente manuale.
Nelle presenti istruzioni per l'uso potrebbero essere descritti modelli che non sono disponibili in tutti i paesi.
Le presenti istruzioni per l'uso sono tutelate dal diritto d'autore. Tutti i diritti sono riservati, in particolare il diritto di duplicazione, traduzione ed elaborazione con sistemi elettronici.
2.2 Introduzione allalettura delle presentiistruzioni per l'uso
Le immagini e i testi descrivono una determinata fase di lavoro.
Tutti i symboli applicati sull'apparecchio sono spiegati nelle presenti istruzioni per l'uso.
Direzione dello sguardo:
Direzione dello sguardo durante l'utilizzo "sinistra" e "destra" nelle istruzioni per l'uso:
l'utente si trova dietro l'apparecchio e guarda nel senso di marcia in avanti.
Indicazione capitolo:
Una freccia indica i relativi capitoli e sottocapitoli che contengono ulteriori chiarimenti. Il seguente esempio rimanda a un capitolo: ( 4.)
Contrassegni dei paragrafi del testo:
Le istruzioni descripte possono essere contrassegnate come indicate negli esempi qui di seguito.
Operazioni che richiedono l'intervento dell'utente:
- Svitare la vite (1) con un cacciavite, azionare la leva (2) ...
Indicazioni generali:
- Uso del prodotto durante manifestazioni sportive o gare.
Testi con note aggintive:
Paragrafi del testo con informazioni aggintive sono contrassegnati da uno dei symboli qui di seguito descritti, in modo da evidenziarli nelle istruzioni per l'uso.
Pericolo!
Pericolo di infortunio e lesions gravis persona. É necessario adottare un determinato comportamento o evitare determinate azioni.
Attenzione!
Pericolo di lesions a persona. Un determinato comportamento evita possibili lesions.
Attenzione!
Leggere lesions o danni a cose che possono essere evitati con un determinato comportamento.
Nota
Informazioni per un uso miglior e per evitare eventuali comandi errati.
Testi con riferimento ad immagini:
Le immagini che spiegano l'uso dell'apparecchio sono riportate all'inizio di queste istruzioni per l'uso.
Il simbolo della fotocamera consente di attribuire il testo delle istruzioni per l'uso alla corrispondente illustrazione nelle pagine con le immagini.
3. Descrizione dell'apparecch
1 Parte superiore del manubrio con componenti regolabili
2 Fascetta fermacavo
3 Cavo di lavoro starter
4 Manopola
5 Targhetta dati prestazioni con numero di macchina
6 Scocca
7 Impugnatura per il trasporto
8 Motore a combustione
9 Sportello deflettore
10 Staffa di arresto motore
11 Manopola profondità di lavoro
12 Leva unità di arieggiamento
4. Per la nostra sicurezza
4.1 Informazioni generali
Durante il lavoro con l'apparecchio atteneri scrupolosamente alle presenti norme di prevenzione
antinfortunistica.
Leggere con attenzione le
istruzioni per l'uso complete
prima della prima messa
funzione e conservarle con cura
per un uso successivo.
Attenersi alle indicazioni per l'uso e la manutenzione contente nelle istruzioni per l'uso del motore a combustione fornite separamente.
Queste misure cautelative sono indispensablei per garantire la sicurezza dell'utente; l'elenco non è tuttavia completo. Utilizzare l'apparecchio con la massima attenzione e senso di responsabilità e tener presente che l'utente o chi maneggia l'apparecchio è responsable di eventuali incidenti ad altre persono o loro proprietà.
Familiarizzare con i componenti di comando e con l'uso dell'apparecchio.
L'apparecchio più essere'utilizzato solo da personne che hanno letto le istruzioni per l'uso e sono in grado di maneggiare l'apparecchio. Prima della prima messa in funzione l'utente dovrebbe acquise istruzioni pratiche e competenti. L'utente dovrebbe farsi spiegare dal venditore o da un esperto come usare l'apparecchio in modo sicuro.
In base a tali istruzioni l'utente, in particolare, dovrebbe essere consapevole che per lavorare con l'apparecchio sono necessarie un'estrema cura e concentrazione.
Anche quando l'apparecchioiene utilizzato in modo corretto, non è possibile escludere i rischi residui.
Pericolo di morte per soffocamento!
Non lasciare giocare i bambini con il materiale di imballaggio, in quanto sussiste il pericolo di soffocamento. Tenere assolutamente il materiale di imballaggio fuori alla portata dei bambini.
Affidare o prestare l'apparecchio e tutti gli attrezzi accessori solo a persona che conoscono e sanno maneggiare correttamente quello modello. Le istruzioni per l'uso sono parte dell'apparecchio e devono essere sempre consignate all'utente.
Utilizzare l'apparecchio solo se ci si trov a in buone condizioni psicofisiche. Se non si e in buone condizioni di salute si dovrebbe chiedere al proprio medico se si e in grado di lavorare con l'apparecchio. Non usare l'apparecchio dopo aver consumato bevande alcoliche, farmaci o droge che pregiudicano la prontezza di riflessi.
Assicurarsi che l'utente dispona di capacità fisiche, sensoriali e psichiche adeguate per utilizzato e maneggiare l'attrezzo. Se l'utente dispone di capacità fisiche, sensoriali o psichiche limitate, cui lavorare escludvamente nelle supervisione o la guida di una persona responsable.
Assicurarsi che l'utente sia maggiorenne oppure stia seguendo un corso di formazione sotto supervisione secondo le norme nazionali.
Uso conforme:
L'apparecchio è destinato esclusivamente ad arieggiare il terreno. Non è consentito un uso diverso e può essere pericoloso o può causare danni all'apparecchio.
L'apparecchio è stato progettato per un uso privato.
Attenzione - Pericolo di incidente!
A causa dei pericoli in cui potrebbe incorrere l'utente, non è consentito utilizzato l'apparecchio per i seguenti lavori (elenco incomplete):
-per ripassare ibordi di cespugli, siepi e arbusti,
-per tagliare piante rampicanti,
- per la cura di piante che crescono sul fatto della casa e nei portafiori sui balconi,
-per triturare e sminuzzare scarti della potatura di alberi e siepi,
-per pulire sentieri (aspirazione, soffiatura),
-per spianare sporgenze del terreno come ad esempio tane di talpe,
-pertrasportareresidui di arieggiamento,a meno che non sian nell'apposto cesto di raccolta erba (accessorio-non compreso nella fornitura).
Per motivi di sicurezza agli modifica all'apparecchio, ad eccezione del montaggio di accessori approvati da STIHL, è vietata e fa decadere la validità della garanzia. Il rivenditore specializzato STIHL sare lieto di fornire informazioni sugli accessori omologati.
In particolare è vietato apportare modifiche all'apparecchio volte ad accrescerne la potenza o il numero di giri del motore a combustione o del motore elettrico.
Con l'apparecchio non devono essere trasportate persone, in particolare bambini, animali o oggetti.
Prestare particolare attenzione in caso di utilizzo in giardini pubblici, parchi, campi sportivi, lungo strade e in agricoltura e selvicoltura.
Attenzione! Pericoli per la salute dovuti all'esposizione alle vibrazioni! Un'esposizione eccessiva alle vibrazioni cui
essere causa di disturbi circolatori e danni alsystemaNervoso,in particolare per persona affette da problemi circolatori. Rivolgersi a un medico in caso di sintomi che potrebbero essere stati originati da un'esposizione eccessiva alle vibrazioni. Questi sintomi vengono percepiti essenzialmente alle dita,alle mani o ai polsi e sono,ad esempio,(elenco non completo):
-perdita della sensibilità tattile,
-dolori,
insufficienza muscolare,
- colorazione alterata della pelle,
- fastidioso formicolio.
Durante il funzionamento, tenere il manubrio in modo saldo con entrambe le mani nella posizione prevista,enza irrigidiarsi.
Pianificare i tempi di lavoro in modo da evitare elevate sollecitationi per un periodo di tempo prolongato.
Rilasciare I'attrezzo solo se si trova su una superficie piana e non vi è rischio di scivolamento.
4.2 Fare rifornimento - Trattamento della benzina
Pericolo di morte!
La benzina è velenosa e altoamente infiammabile.
Conservare la benzina solo negli appositi contentitori (taniche). Riposizioneare sempre correttamente e serrare i tappi del serbatoio. Per motivi di sicurezza sostituire sempre il tappo del serbatoio nel caso fosse danneggiato.
Non utilizzato bottiglie per bevande o altri contentitori simili per smaltire o immagazzinare prodotti d'esercizio come per es.carburante.Qualcuno,in particolare bambini, potrebbe essere indotto a berne il contentuto.
Tenere la benzina lontano da scintille, fiamme vivo, fiamme costanti, fonti di calore e altri fonti infiammabili. Non fumare!
Riempire il serbatoio solo all'aperto e non fumare durante il riempimento.
Prima di riempire il serbatoio spegnere il motore a combustione e lasciarlo raffreddare.
La benzina deve essere versata nel serbatoio prima di avviare il motore. Mentre il motore a combustione è in funzione o quando la macchina è calda, non è consentito apriere il tappo del serbatoio o rabboccare con benzina.
Non riempire il serbatoio carburante!
Per consentire l'espansione del carburante, non caricare mai il carburante oletre il bordo inferiore del bocchettone di rifornimento.
Attenersi alle indicazioni aggintive delle Istruzioni per l'uso del motore a combustione.
Nel caso in cui fosse fuoriuscita della benzina, avviare il motore a combustione solo dopo aver pulito la superficie imbrattata. Accendere l'apparecchio solo quando i vapori di benzina si sono completeness volatilizzati (asciugare).
Asportare subito eventuale carburante versato.
Cambiare d'abito nel caso in cui ci si fosse sporcati di benzina.
Non ripore mai l'apparecchio con benzina nel serbatoio all'interno di un edificio. I vapori di benzina che si formerebbbero potrebbero venire a contatto con una fiamma viva o scintille e incendiarsi.
Se fosse necessario svuotare il serbatoio, effettuare l'operazione all'aperto.
4.3 Abbigliamento ed equipaggiamento
Durante il lavoro portare sempre calzature robuste con suole anticiscivolo. Non lavorare
mai a piedi nudi o, per esempio, con sandali.
Durante il lavoro indossare sempre protezioni per l'udit o occhiali di protezione. Indossarli durante tutte la durata di utilizzo.
Durante l'esecuzione di lavori di manutenzione e riparazione ed sono durante il trasporto dell'apparecchio indossare
sempre guanti da lavoro e legare e raccogliere i capelli in un foulard o in un cappello.
Mettere in funzione l'apparecchio solo se si indossano pantaloni lunghi e indumenti aderenti al corpo.
Non indossare mai indumenti larghi che potrebbero impigliari si in parti in movimento (leva di comando) e nemmeno gioielli, cravatte o sciarpe.
4.4 Trasporto dell'attrezzo
Per evitare di ferirsi con parti affiliate e surriscaldate dell'attrezzo indossare sempre quanti di protezione ( 4.3)
Non trasportare l'apparecchio se il motore a combustione è in funzione.
Prima del trasporto
- spagnere il motore a combustione,
- portare l'unità di arieggiamento in posizione di trasporto,
- attendere l'arresto delle lame e
- staccare il cappuccio candela di accensione.
Trasportare l'apparecchio solo con il motore a combustione freddo e con il serbatoio del carburante vuoto.
Tenereconto del peso dell'apparecchio eutilizzare dispositiivi di caricamentoadeguati (rampe di carico,dispositivi disollevamento).
Durante il trasporto bloccare l'apparecchio e le parti dell'apparecchio (es. il cesto di raccolta erba disponibile come accessorio) sul pianale di carico con mezzi di anticoraggio (cinghie, corde, ecc.) appropriati.
Durante il sollevamento e il trasporto evitare il contatto con le lame.
Attenersi in particolare alle indicazioni riportate nel capitolo "Trasporto". In tale capitolo è riportato come sollevare o anticorare l'apparecchio. (⇒ 12.1)
Durante il trasporto dell'apparecchio osservare le norme di legge locali, in particolare, le disposizioni in materia di sicurezza del carico e trasporto di oggetti su piani di carico.
4.5 Prima dell'uso
Accertarsi che l'apparecchio sia utilizzato solo da persona che hanno letto le istruzioni per l'uso.
Prima di utilizzare l'attrezzo per la prima volta, rimuovere il materiale di imballaggio e le sicurezze di trasporto.
Prima della messa in funzione dell'apparecchio controllare la tenuta stagna del systemi di alimentazione carburante, verificando in particolare le parti a vista come per es. il serbatoio, il tappo del serbatoio e le connessioni dei tubi flessibili. Non avviare il motore a combustione in caso di perdite o danneggiamento - Pericolo di incendio! Prima della messa in servizio far riparare l'apparecchio da un rivenditore specializzato.
Attenersi alle prescrizioni locali relative agli orari di funzionamento consentiti per gli appearecchi da giardino con motore a combustione.
Nonutilizzare l'apparecchio su superfici lastricate o con ghiaia, dove materiale espulso potrebbe provocare lesioni.
Controllare sempre tutto il terreno su cui verra impiegato l'apparecchio e rimuovere pietre, bastoni, fili metallici, ossa o altri corpi estranei che potrebbero essere aspirati ed espulsi dall'apparecchio. L'erba alta occulta fácilmente eventuali ostacoli (p.es. ceppi, radici).
Contrassegnare pertanto prima di eseguire il lavoro con l'apparecchio tutti i corpi estranei (ostacoli) sulla superficie del prato che non possono essere rimossi.
Prima dell'utilizzo dell'attrezzo sostituire tutti componenti danneggiati, usurati e difettosi. Sostituire le etichette di avventenza e di pericololo illeggibili o danneggiate applicate sull'attrezzo. Il rivenditore specializzato STIHL sare lieto di fornire etichette sostitutive e agli altri ricambio necessario.
Pericolo di lesions!
Parti usurate o danneggiate (ad es. lame non affiliate) possono compromettere la sicurezza dell'attrezzo e causare lesioni all'utente.
Usare I'apparecchio solo se è in perfetto stato di funzionamento. Prima di agli messa in funzione controllare quindi,
- se l'apparecchio è stato assemblato in base alle istruzioni riportate nel manuale,
-
se l'unità di arieggiamento (albero lame, lame, boccole distanziali e collegamento a vite) è in perfetto stato; in particolare controllare il corretto posizionamento, e verificare la presenza di danni (tacche o fessurazioni) e usura,
-
se i dispositivi di protezione (es. sportello deflettore con tamponi in gomma, scocca, manubrio, staffa di arresto motore) sono in perfetto stato e funzionano correttamente,
- se il cesto di raccolta erba (accessorio non compreso nella fornitura) non è danneggiato ed è perfettamente montato; non usare un cesto di raccolta danneggiato.
Se necessario, eseguire tutti i lavori richiesti o rivolgersi a un rivenditore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.
4.6 Durante il lavoro
- Tenere lontano persone
- estranee alla zona di pericolo.
- Non lavorare mai se nella zona,
- di pericolo si trovano persone,
- o bambini, o animali.
I dispositi vi di inserimento e di sicurezza montati sull'apparecchio non vanno staccati ne ponticellati. In particolare, non fissare mai la staffa di arresto motore alla stegola (ad es. legandola).
Il manubrio deve essere sempre montato correttamente e non più essere modificato. Non mettere mai in funzione l'apparecchio con il manubrio chiuso.
Non attaccare mai oggetti al manubrio (p. es. indumenti da lavoro).
Non utilizzato l'apparecchio in caso di pioggia, temporale e, in particolare, in caso di pericolo di fulmini!
Lavorare solo alla luce del giorno o con una buona illuminazione.
Se il suolo è umido augmente il pericolò di infortuni a causa della ridotta stabilità. Muoversi con particolare cautela per evitare di scivolare. Se possibile, evitare di utilizzare l'apparecchio su un terreno umido.
Non lasciare l'apparecchio sotto la pioggia.
Gas di scarico:
Pericolo di morte per avvelamento!
In caso di nausea, mal di testa, disturbi alla vista (p. es. il Campo visivo si restringe), disturbi all'udito, vertigini, diminuzione delle capacità di concentrazione, interrompere immediatamente il lavoro. Tali sintomi possono essere inoltre causatianche da una concentrazione troppo elevata dei gas di scarico.
Non appena si avvia il motore a combustione, l'apparecchio produce gas di scarico velenosi. I gas di scarico contengono
monossido di carbonio, un gas nocivo incolore ed inodore, ed及其他 sostanze nocive. Non mettere mai in funzione il motore a combustione in locali chiusi oppure scarsamente ventilati.
Avviamento:
Avviare l'apparecchio con cautela. Osservare le istruzioni fornite nel capitolo "Messa in servizio dell'apparecchio" ( 10.1) .Avviare l'apparecchio secondo le istruzioni riduce il pericolo di lesioni.
Pericolo di lesioni!
Se il cavo di avviamo salute rapidamente indietro, la mano e il braccio vengono trascinati verso il motore a combustione,
nella fase di rilascio del cavo avviamento. Il contraccolpo cui causare fratture alle ossa, schiaccianti e slogature.
Assicurarsi sempre che, all'avviamento, la distanza tra i piedi e le lame sua adeguata.
Durante I'avviamento non ribaltare I'apparecchio.
Non avviare il motore a combustione se il canale di scarico non è coperto con lo sportello deflettore o con il cesto di raccolta erba (accessorio - non compreso nella fornitura).
Lavori su terreni in pendenza:
Lavorare sui terreni in pendenza sempre in direzione trasversale, mai in direzione longitudinale.
Qualora l'utente perdesse il controllo lavorando in direzione longitudinale, potrebbeancheessere investito dall'apparecchio che sta arieggiando il terreno.
Prestare particolare attenzione quando si cambia la direzione di marcia sul perdio.
Fare sempre attenzione ad assumere una posizione stabile sui pendii ed evitare di lavorare su pendii troppo ripidi.
Per motivi di sicurezza non è consentito usare l'apparecchio su pendii con una pendenza superiore a 25^ (46,6%) .
Pericolo di lesioni!
25^ di inclinazione del pendio
corrispondono a una pendenza verticale di 46,6 cm su 100 cm di lunghezza orizzontale.
Al fine di garantire una lubrificazione sufficiente del motore a combustione, durante l'utilizzo dell'apparecchio su terreni in pendenza, attenersi scrupolosamente alle istruzioni per l'uso del motore a combustione in dotazione.
Durante il lavoro:
Attenzione - Pericolo di lesioni!
Non avvincare mai mani o piedi a parti in movimento. Non
toccare mai lame rotanti. Mantenere sempre una certa distance dall'apertura di scarico. Mantenere sempre la distance di sicurezza data dal manubrio.
Non cercare di ispezionare l'unità di arieggiamento con l'apparecchio in funzione. Non aprire lo sportello deflettore e/o non rimuovere il cesto di raccolta erba (accessorio - non compreso nella fornitura) per nessun motivo finché le lame sono in movimento. Le lame in movimento possono causare lesions.
Non appoggiarsi all'apparecchio e accertarsi sempre di poter mantenere sempre l'equilibrio e il contatto con il suolo.
Condurre l'apparecchio solo a passo d'uomo e durante il taglio dell'erba mai ad andatura velce. Conducendo
l'apparecchio ad andatura veloce aumenta il pericolo di lesions, nel caso in cui si dovesse inciampare, scivolare, ecc.
Tenere presente che durante l'arieggiamento le lame penetrano maggiornente nel terreno se sono abbassate o se si passa sopra a sporenze del terreno. Se le lame sono posizionate troppo in basso, l'arieggiatore potrebbe accelerare inavvertamente con seguente perdita di controllo sull'apparecchio.
Prima di invertire il senso di marcia dell'apparecchio, portare sempre l'unità di arieggiamento in posizione di trasporto.
Fare particolare attenzione quando si gira l'apparecchio o lo si tira verso di se.
Pericolo di inciampare!
Eventuali oggetti (impianti di irrigazione, paletti, valvole per l'acqua, fondamenta, cavi elettrici, ecc.) presenti sul tappeto erboso devono essere aggirati. Non passare mai sopra quosti oggetti estranei.
Utilizzare l'apparecchio con particolare prudenza quando si lavora in prossimità di pendii, bordi di terreni, fossati e argini. In particolare, assicurarsi di mantenere una distanza adeguata da tali punti pericolosi.
Tener presente che le lame continueranno a funzionare per alcuni secondi prima di arrestarsi completeness.
Spagnere il motore a combustione e portare l'unità di arieggiamento in posizione di trasporto,
-
prima di spingere l'arieggiatore verso la superficie da trattare o via daessa.
-
prima di spingere l'arieggiatore su un terreno non erboso,
-
prima di piegare l'apparecchio per il trasporto,
-prima di regolare la profondità di lavoro, - prima di aprire lo sportello deflettore o di rimuovere il cesto di raccolta erba (accessorio - non compreso nella fornitura),
- prima di smettere di lavorare con l'arieggiatore o quando si lascia incustodito l'apparecchio,
- Prima di rabboccare il serbatoio. Eseguire il rifornimento di carburante solo con il motore a combustione freddo. Pericolo d'incendio!
Arrestare il motore a combustione, portare l'unità di arieggiamento in posizione di trasporto ed scollegare il o della candela di accensione,
- prima di chiudere il manubrio,
-prima di sollevare o trasportare l'apparecchio.
Spagnere il motore a combustione, scollegare il cappuccio della candela di accensione e assicurarsi che le o completenessferme,
- prima di controllare, pulire o eseguire lavori sull'apparecchio,
- prima di eliminare bloccaggi o intasamenti nell'unità di arieggiamento o nel canale di scarico,
-
nel caso ci sia stato uno sconto con un corpo estraneo. Verificare la presenza di eventuali danni all'apparecchio ed eseguire le riparazioni necessarie prima di riavviare l'apparecchio e di lavorarci.
-
se l'apparecchio vibra in modo anomalo. In quello caso è necessario eseguire un controllo immediato.
Pericolo di lesions causato da componenti difettosi!
Un'ecccessiva vibrazione dell'apparecchio in genere è indice di un guasto.
In particolare, non si deve azionare l'apparecchio se I'unità di arieggiamento è piegata o danneggiata (albero lame, lame, boccole distanziali e collegamento a vite).
In caso di vibrazioni anomale o a seguito di uno sconto con un corso estraneo, controllare l'apparecchio e in particolare l'unità di arieggiamento (albero lame, lame, boccole distanziali e collegamento a vite), la scocca e lo sportello deflettore per verificare che non ci siano danni o parti lente. Eseguire quindi le riparazioni necessarie prima di riavviare l'apparecchio e di riprendere a lavorarci. Qualora non si abbiano le conoscenze adeguate, far eseguire le riparazioni necessarie a personale qualificato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.
4.7 Manutenzione e riparazioni
Prima dell'inizio dei lavori di pulizia, registrazione, riparazione e manutenzione:
- posizionare l'apparecchio su un terreno piano e sicuro,
-
specnere il motore a combustione e lasciarlo raffreddare e
-
scollegare il cappuccio candelà di accensione.
Attenzione - Pericolo di lesioni!
Tenere lontano il cappuccio della candela di accensione alla candela di accensione, in quanto una scintilla di accensione occidentale cui possare incendi o scosse elettriche.
Un contatto accidentale della candelà di accensione con il cappuccio candelà di accensione più causare l'avviamento indesiderato del motore a combustione.
Pericolo di lesioni!
Tirando il cavo di avviamento le lame iniziano a ruotare. Assicurarsi sempre che la distanza delle lame sua sufficiente, in particolare la distanza dei piedi e delle gambe quando si tira il cavo di avviamento.
In particolare, prima di eseguire dei lavori in prossimità del motore a combustione, del collettore di scarico e del silenziatore far raffreddare l'apparecchio. Le temperature potrebbero raggiungere gli 80^ ed altri. Pericolo di uszioni!
Il contatto diretto con l'olio motore cui essere pericoloso, inoltre l'olio motore non deve essere versato.
STIHL consiglia di fare eseguire il rifornimento dell'olio motore oppure unchio.
cambio dell'olio motore da un rivenditore specializzato STIHl.
Pulizia:
Dopo lo svolgimento dei lavori, è necessario pulire con cura l'intero apparecchio. (⇒ 11.2)
Elimare con un bastocino di legno i residui attaccati. Pulire il lato inferiore dell'apparecchio con spazzola e acqua.
Nonutilizzare mai appearecchi di pulitura ad alta pressione e non pulire l'apparecchio除去 acqua corrente (p.es. con una canna per innaffiare).
Non usare detergenti aggressivi. Detergenti di quello tipo potrebbero danneggiare le parti in plastica e metallo pregiudicando la sicurezza di funzionamento dell'apparecchio STIHL.
Per prevenire il rischio di incendio tenere sgombra la zona intorno alle aperture aria di raffreddamento, alle alette di raffreddamento e allo scarico da p. es. erba, paglia, muschio, foglie o perdite di olio.
Lavori di manutenzione:
Eseguire solo i lavori di manutenzione descritti nelle presenti istruzioni per l'uso; far eseguire agli altri intervento da un rivenditore specializzato.
Se non si dispone delle conoscenze e degli attrezzi necessari, rivolgersi sempre a un rivenditore specializzato.
STIHL raccomanda di far eseguire lavori di manutenzione e riparazione solo da un rivenditore specializzato STIH.
Ai rivenditori specializzati STIHVL vengono offerti corsi di formazione e ricevono informazioni tecniche aggiornate regolarmente.
Utilizzare solo utensili, accessori e attrezzi
accessori, omologati da STIHL per quello
appareccchio o parti tecniche dello stesso
tipio. In caso contrario non è possible
escludere l'eventualità di incidenti con
danni a persono o danni all'appareccchio.
Per eventuali domande rivolgersi a un
rivenditore specializzato.
Gli attrezzi, gli accessori e le parti di ricambio originali STIH have nco caratteristiche ottimali per l'utilizzo sull'apparecchio e sono concepiti
espressamente per soddisfare le esigenze dell'utente. Le parti di ricambio originali STIHL sono riconoscibili dal relative codice STIHL per parti di ricambio, alla scritta STIHL e eventualmente dal contrassegno STIHL per parti di ricambio. Su parti piccole potrebbe esserci unicamente il contrassegno.
Mantenere pulite e leggibili le etichette adesive di avertimento ed informazione. Etichette adesive danneggiate o perse devono essere sostuite con un'etichetta originale nuova ottenibile presso il proprio rivenditore STIHL. Se si sostiturisce un componente con un particolare nuovo, verificare che sul particolare nuovo sia stata applicata la stessa etichetta adesiva.
Eseguire i lavori sull'unità di arieggiamento solo con estrema attenzione e indossando quanti da lavoro.
Per motivi di sicurezza verificare regolarmente che tutti i componenti di apporto del carburante (linea e rubinetto carburante, serbatoio carburante, tappo serbatoio, raccordi, ecc.) non siano danneggiati e che non vi siano perdite in nessun punto. Se necessario, provedere alla loro sostituzione da parte di un rivenditore specializzato (STIHOL consiglia di rivolgersi a un rivenditore STIH).
Mantenere ben serrati tutti i dadi, i bulloni e le viti in modo da garantire un funzionamento sicuro dell'apparecchio in agli momento.
Controllare regolarmente se l'intero apparecchio e il cesto di raccolta erba (accessorio - non compreso nella fornitura), in particolare prima del rimessaggio (es. prima della pausa invernale), presentano danni o usura. Per motivi di sicurezza, sostuire le parti
usurate o danneggiate in modo da garantire sempre un funzionamento sicuro dell'apparecchio.
Far sostituire il silenziatore e le lamiere di protezione danneggiate. Non utilizzare mai l'arieggiatore se il silenziatore è danneggiato.
Non modificare mai la registrazione base del motore a combustione e non ruotarloccessivamente.
Nel caso in cui, durante lo svolgimento di lavori di manutenzione, si smontassero componenti o dispositivi di protezione, è necessario montarli nuovamente al termine dei lavori,attenendosi alle istruzioni prescritte.
4.8 Rimessaggio durante periodi di non utilizzato prolongati
Spagnere il motore a combustione e portare l'unità di arieggiamento in posizione di trasporto,
- prima di smettere di lavorare con l'arieggiatore o quando si lascia incustodito l'apparecchio.
Conservare l'apparecchio adeguatamente raffreddato in un locale asciutto, chiuso e con poca polvere.
Assicurarsi che l'apparecchio non possa essere usato da persona non autorizzate (p. es. da bambini).
Pulire a fondo l'apparecchio prima del rimessaggio (p. es. per la pausa invernale).
Custodire l'apparecchio solo in perfetto stato.
Conservare l'attrezzo su una superficie pianaa in modo che non possa accidentallymente scivolare.
4.9 Smaltimento
Assicurarsi che al termine della sua durata operativa, apparecchio e relativi fluidi operativi (olio motore e carburante), vengano consegnati a centri di smaltimento specializzati. Rendere l'apparecchio inutilizzato prima di consegnarlo per lo smaltimento. Per prevenire incidenti, renderere il motore a combustione inutilizzato prima di consegnarlo per lo smaltimento. A tale scopo staccare in particolare il cavò dell'accensione, svuotare il serbatoio e scarticare l'olio motore.
Pericolo di lesioni causate dall'unità di arieggiamento!
Non lasciare mai un appearecchio incustoditoanche non viene piùutilizzato.Assicurarsi che l'apparecchio e le lame vengano conservati fuori allaportata di bambini.
5. Descrizione dei symboli
Attenzione!
Prima della messa in funzione, leggere ed osservare le istruzioni per l'uso e leindicazioni per la sicurezza.
Pericolo di lesions!
Tenere lontano persone estranee alla zona di pericolo.
Pericolo di lesioni!
Attenzione, utensili da lavoro affiliati. - Pericolo di ferirsi alle dita di mani e piedi. - Dopo l'arresto del motore a combustione, le lame ruotano più orec per alcuni secondi. - Prima di eseguire qualsiasi lavoro di manutenzione sull'attrezzo togliere il cappuccio della candela di accensione.
Indossare protezioni per l'udito.
Indossare occhiali di protezione.
Avvio del motore a combustione.
Spegnimento del motore a combustione.
Unità di arieggiamento in posizione di trasporto
Unità di arieggiamento in posizione di lavoro
6. Equipaggiamento fornito
Pos. Descrizione Pz.
A Corpo appearecchio 1
B Vite con testa a calotta piatta con guida cavo 2
C Manopola 2
D Fascetta fermacavo 2
- Istruzioni per l'uso 1
Istruzioni per l'uso del motore a combustione 1
7. Preparazione per la messa in servizio dell'apparecchio
Pericolo di lesioni.
Attenersi alle indicazioni di sicurezza riportate nel capitolo "Per la vostra sicurezza". ( 4.)
Quando si estra l'arieggiatore dall'imballaggio, osservare leindicazioni riportate nel capitolo "Trasporto dell'attrezzo". Nello specifico indossare quanti da lavoro ed evitare il contatto con le lame. ( 4.4)
- Per l'esecuzione di tutti i lavori descritti posizionare l'attrezzo su un fondo piano e stabile.

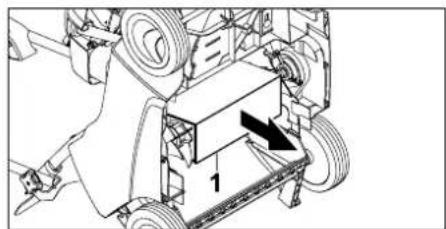

Rimuovere il cartonaggio inserto (1) nella parte inferiore dell'attrezzo.
7.1 Montaggio del manubrio
Montaggio parte superiore manubrio:
- Collocare la parte superiore del manubrio (1) su entrambé le parti inferiori.
- Inserire le viti con testa a calotta piatta con guida cavo (B) dall'interno verso l'esternoattraverso i fori e serrare con le manopole (C).
- Agganciare il cavo dell'arresto automatico motore (2) alla guida cavo di destra (3) e il cavo di lavoro dell'unità di arrieggiamento (4) alla guida cavo di sinistra (5) come indicato in figura.
Montaggio delle fascette fermacavo:
Montare la prima fascetta fermacavo (D) sulla parte superiore del manubrio. Distanza tra la fascetta fermacavo e l'interrottore: 25 - 27 cm
- Montare la seconda fascetta fermacavo (D) sulla parte inferiore del manubrio.
- Posizione il cavo dell'arresto automatico motore (2) nelle due fascette fermacavo come indicato in figura. Chiudere la linguetta (6) e farla innestare in posizione.
7.2 Aggancio esgancio del cavod di avviamento
- Prima di eseguire l'aggancio e lo sgancio del cavo di lavoro rimuovere il cappuccio della candelà di accensione dal motore a combustione e reinserirlo in caso di necessità.
Aggancio:
- Premere la staffa di arresto motore (1) verso il manubrio e mantenerla ferma.
- Estrarre lentamente il cavo di avviamento (2) e mantenerlo in esta posizione. Rilasciare la staffa di arresto motore.
- Agganciare il cavo di avviamento (2) nella guida cavo (3).
Sgancio:
- Sganciare il cavo di avviamento (2) alla guida del cavo (3) e rimuoverlo lentamente.
7.3 Carburante e olio motore
Fare attenzione a non danneggiare l'apparecchio!
Prima della prima messa in funzione, rifornire con olio motore. Per il riformimento dell'olio motore o del carburante, STIHL consiglia di usare un apposto attrezzo di riformimento (p. es. un imbuto).
Olio motore:
Per il tipo di olio motore da utilizzare e la capacité serbatoio olio vedere le istruzioni per l'uso del motore a combustione.
Controllare regolarmente il livello di riempimento (vedere le istruzioni per l'uso
del motore a combustione).
Fare attenzione a non far abbassare e a non superare il livello dell'olio corretto. Prima della messa in funzione del motore a combustione, serrare correttamente il tappo del serbatoioolio.
Carburante:
Suggerimento: Carburanti di marca, di recente produzione.
Benzinaenza piombo.
Le istruzioni riguardanti la qualita del carburante (Numero di ottani) sono disponibili nelle istruzioni per l'uso del motore a combustione.
7.4 Chiusura del manubrio
Pericolo di schiaccimento!
Svitando le manopole (1) è possibile che la parte superiore del manubrio si pieghi verso il basso. Tenere pertanto sempre la parte superiore del manubrio (2) con una mano nel punto più alto nelle svitano le manopole.
Posizione di trasporto - per il trasporto e il rimessaggio a ingombro minimo:
- Sganciare il cavo di avviamento.
(⇒ 7.2) - Svitare le manopole (1) quel tanto che basta per ruotarle liberamente, ripiegare in avanti la parte superiore del manubrio (2) e appoggiarla sull'apparecchio.
I giri a vuoto tra le filettature delle viti con testa a calotta piatta impedisco che le manopole si svitino automaticamente delle viti (dispositivo antiperdita).
Posizione di lavoro - per spingere l'apparecchio:
- Aprire la parte superiore del manubrio (2) all'indietro e mantenerla ferma con una mano.
- Serrare le manopole (1).
- Agganciare il cavo di avviamento. (7.2)
7.5 Unità di arieggiamento
Abbassamento dell'unità di arieggiamento in posizione di lavoro:
Pericolo di lesions!
Abbassando l'unità rotante di arieggiamento, l'arieggiatore si sposta in avanti.
- Portare la leva dell'unità di arieggiamento (1) in posizione di lavoro nel senso della freccia come indicate in figura. L'unità di arieggiamento viene abbass. profundità di lavoro impostat
Sollevamento dell'unità di arieggiamento in posizione di trasporto:
- Portare la leva dell'unità di arieggiamento (1) in posizione di trasporto e farla innestare in posizione.
7.6 Regolazione profondità di lavoro
E possibile impostare sei profondita di lavoro diverse.
Livello 1:
Profondità di lavoro minima
Livello 6:
Profondità di lavoro massima
Intervallo di regolazione: 25mm
- Portare la leva unità di arieggiamento (1) in posizione di trasporto e farla innestare in posizione. (7.5)
Regolare la profondità di lavoro desiderata con la manopola per la profondità di lavoro (2).
Note:
- iniziare tutti i lavori di arieggiamento con la profondità di lavoro più Bassa (livello 1). Se il risultato ottenuto non fosse soddisfacente, augmentare la profondità di lavoro con incrementi successivi.
- L ' usura delle lame cui esere compensata scegliendo una profondità di lavoro magiore.
Non si dovrebbero selezionare i livelli 5 e 6 quando le lame sono nuove, altrimenti, durante i lavori di arieggiamento del terreno, le radici del tappeto erboso potrebbero danneggiarsi.
La profondità di lavoro dipende dall'usura delle lame e dal tipo di terreneo. L'arieggiatore viene spinto contro il manto erboso alla rotazione delle lame e dal peso dell'apparecchio stesso: pertanto se il terreneo è tenero, l'apparecchio penetrà più in profondità di quello non avvenga con un terreneo solido.
8. Istruzioni di lavoro
8.1 Indicazioni per arieggiare il terreno
Un prato arieggiato regolarmente è meno sensibile alla secchézza, alla calura e al freddo. L'airazione annuale proteggé l'erba dalle malattie; inolte vengono rimosse compattazioni del terreno e in superfici molto calpestate (es. campi sportivi, aree destinata a partye ricevimenti). - Il risultato è un prato verde, a crescita regolare.
Periodo:
Il periodo migliorare per effettuire l'arieggiamento annuale è l'inizio della primavera.
Se la superficie di un prato viene tratta con un arieggiatore più volte in un anno, l'opération di arieggiamento non dovrebbe essere effettuata in piena estate o nel tardo autunno.
Dopo l'arieggiamento, il prato impiega alcune settimane per rigenerarsi. Per lo: il periodo migliorare per l'arieggiamento è la primavera quando l'erba è in fase di crescita.
Uno strato eccessivo di feltro dovrebbe essere rimioso due volte l'anno: la primaolta in primavera e la seconda volta in autunno.
Preparazione della superficie da tagliare:
Prima di effettuare l'arieggiamento tagliare l'erba a un'altezza di 2-3 cm. Piu I'erba e corta e più sera efficace I'intervento d'arieggiamento.
Il prato non deve essere stato seminato di recente e non deve essere neppure bagnato o troppo asciutto.
Suggerimenti per un risultato di lavoro ottimale:
Scalfire solo il terreno per non danneggiare le radici del tappeto erboso. ( 7.6)
- Spostare l'arieggiatore lungo strisce diritte, parallele.
- Mantenere una velocità di lavoro regolare.
- Prima di invertire il senso di marcia portare sempre l'unità di arieggiamento in posizione di trasporto. (⇒ 7.5)
- Evitare di fermarsi a lungo su di uno stesso punto.
- Se lo strato di feltro è excessively eseguire l'intervento di arieggiamento una seconda volta spostandosi trasversalmente rispetto alle prime strisce lavorate.
Dopo I'arieggiamento:
- Liberare con cura la superficie dai residui dell'arieggiamento.
- Concimare il prato e riseminare eventuali spazi rimasti privi d'erba.
- Bagnare abbondamente il tappeto erboso.
8.2 Zona di lavoro dell'utente
Per motivi di sicurezza, al momento dell'accensione e con il motore a combustione in funzione l'utente deve trovarsi sempre nella zona di lavoro dietro al manubrio. Mantenere sempre la distance di sicurezza data dal manubrio.
L'arieggiatore deve essere usato escludivamente da una persona sola. Altre persone eventualmente presenti devono mantenersi lontano alla zona di pericolo. ( 4.)
8.3 Se l'unità di arieggiamento si blocca
- Spagnere immediatamente il motore a combustione e scollegare il cappuccio candela di accensione.
- Successivement verificare la presenza di danni alla macchina, in particolare all'unità di arieggiamento ed eliminare la causa del guasto.
9. Dispositivi per la sicurezza
L'apparecchio è dotato di diversi dispositivi di sicurezza al fine di garantirne un utilizzo sicuro e di evitare un uso inappropriato.
Pericolo di lesioni!
Non mettere in funzione l'apparecchio se uno dei dispositi per la sicurezza è difettoso. Rivolgersi a un rivenditore specializzato. STIHL consiglia di rivolgersi a un rivendatore specializzato STIHL.
9.1 Dispositivi di protezione
L'arieggiatore è dotato di dispositivi di protezione che evitano un contatto occidentale con le lame e con i residui di arieggiamento espulsi. Tali dispositivi sono la scocca, lo sportello deflettore e il manubrio montato correttamente.
9.2 Staffa di arresto motore
L'arieggiatore è dotato di un dispositivo per l'arresto automatico del motore.
Durante il funzionamento, rilasciendo la staffa di arresto motore (10) il motore a combustione si spegne.
10. Messa in servizio dell'apparecchio
10.1 Avviamento del motore a combustione
Pericolo di lesions!
Avviare il motore a combustione solo quando l'unità di arieggiamento è in posizione di trasporto.
Non piegare mai l'arieggiatore per l'avvio.
Grazie a una funzione
d'impostazione velocità fissa, après l'aviamento il motore a combustione funziona sempre a un regime di lavoro ottimale.
Controllare il livello dell'olio e del carburante. ( 7.3)
- Premere la staffa di arresto motore (1) verso il manubrio e tenerla premuta.
- Estrarre lentamente il cavo avviamento (2) fino al punto di resistenza alla compressione. Tirarlo quindi con forza e velocimento per tutte la lunghezza del braccio. Riportare indietro lentamente il cavo di avviamento (2) al fine di consentire il graduale riavvolgimento.
Ripetere l'operazione fino all'avvio del motore a combustione.
Per l'arieggiamento abbassare infine l'unita di arieggiamento in posizione di lavoro e lavorare il tappeto erboso. ( 7.5)
10.2 Spegnimento del motore a combustione
- Portare l'unità di arieggiamento in posizione di trasporto. (⇒ 7.5)
- Rilasciare la staffa di arresto motore (1). Il motore a combustione e le lame di arieggiamento si arrestano dato un breve tempo di arresto.
11. Manutenzione
11.1 Informazioni generali
Pericolo di lesioni!
Osservare in particolare le indicazioni riportate al capitolo "Per la vostra sicurezza". ( 4.)
Manutenzione annuale da parte del rivenditore specializzato:
L'arieggiatore dovrebbe essere sottomosto a controlo da parte di un rivenditore specializzato almeno una volta all'anno. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.
11.2 Pulizia dell'apparecchio
Intervallo di manutenzione: Dopo agli impiego
Una cura scrupolosa protegge l'apparecchio da danni e ne prolonga la durata operativa.
- Posizione di pulizia:
Collocare l'arieggiatore su una superficie pianà, orizzontale e stabile.
- Prima del ribaltamento versus l'alto in posizione di pulizia, sganciare il cesto di raccolta erba (accessorio - non compreso nella fornitura) e svuotare il serbatoio carburante.
Chiudere la parte superiore del manubrio (1) ( 7.4) e sollevare lo sportello deflettore (2). Piegare l'arieggiatore verso l'alto sulla parte anteriore sollevandolo dall'impugnatura per il trasporto (3). Parcheggiare l'arieggiatore come indicate in figura e appoggiare la parte superiore del manubrio a terra.
- Pulire l'apparecchio con poca acqua, con una spazzola oppure con un panno. Eliminare con un bastocino di legno i residui attaccati. Se necessario, utilizzato an apposto detergente (es. il detergente speciale STIHL).
Non dirigere mai getti d'acqua o dispositivi di pulizia ad alta pressione su componenti del motore a combustione, cinghia trapezoidale, guarnizioni e punti di supporto.
- Pulire l'unità di arieggiamento e le alette di raffreddamento del motore a combustione.
11.3 Unità di arieggiamento
Pericolo di lesions!
Le lame usurate possono rompersi causando gravi lesioni. Et pertanto indispensablee eseguire la manutenzione cosi come descripto.
Intervallo di manutenzione: prima di agli impiego
- Piegare l'arieggiatore verso l'alto.
(⇒ 11.2) - Controllare se l'unità di arieggiamento (composta da albero lame, lame, dadi, rondelle e boccole distanziali) è montata saldamente in sede e se presenta eventuali fessurazioni o altri danni.
Controllo usura:
Le lame devono essere sostituite se il terreno non viene scalfito nemmeno dopo che è stata regolata la profondità di lavoro massima (livello 6). Le lame devono essere sempre sostituite come set completing.
Non riaffilare le lame!
Fare riparare o sostituire le parti difettoso usurate da un rivenditore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.
11.4 Quote
I cuscinetti delle ruote non richiedono manutenzione.
11.5 Motore a combustione
Intervallo di manutenzione:
Vedere le istruzioni per l'uso del motore a combustione.
Indicazioni generali:
Attenersi alleindicazioni relative all'uso e alla manutenzione conte nuute nelle istruzioni per l'uso del motore a combustione allegate.
Per una lunga durata operativa è particolaremente importante che il livello dell'olio sia sempre adeguato e che ilchio del filtrò dell'olio e dell'aria avvengano a scadenza regolare.
Gli intervalli raccomandati per il cambio dell'olio e le informazioni relative all'olio motore nonché alla capacité del serbatoio dell'olio sono disponibili nelle istruzioni per l'uso del motore a combustione.
Le alette di raffreddamento devono sempre essere mantenute pulite in modo da garantire un raffreddamento adeguato del motore a combustione.
11.6 Rimessaggio e pausa invernale
- Conservare l'arieggiatore in un locale asciutto, chiuso e con poca polvere. Assicurarsi che l'apparecchio sa fuori alla portata di bambini.
-
Ripore l'arieggiatore in modo da poterlo rimettere in funzione immediatamente, se necessario ripiegare il manubrio.
-
Mantenere serrati tutti i dadi, i perni e le viti, sostituire etichette di pericolo e avvertenza sull'apparecchio diventate illeggibili, controllare l'intera macchina e il cesto di raccolta erba (accessorio - non compreso nella fornitura) per verificare la presenza di usura o danni. Sostituire le parti usurate o danneggiate.
- Prima di riporre l'apparecchio eliminare sempre eventuali guasti.
Se l'arieggiatore dovesse rimanere fermo per molto tempo (pausa invernale), attenersi ai seguenti punti:
- Pulire con cura tutti i particolari esterni dell'apparecchio, in modo particolare le alette di raffreddamento.
- Lubricare o ingrassare bene tutte le parti mobili.
- Svuotare il serbatoio del carburante e il carburatore (per es. fare girare il motore al minimo finché non si esaurisce il carburante).
- Svitare la candela di accensione e versare circa 3cm^3 diolio motore nell'apertura della candela di accensione sul motore a combustione. Far girare alcune volte il motore a combustione sulla candela di accensione.
Pericolo d'incendio!
Tenere lontano il cappuccio
candela di accensione dal foro della
candela (pericolò di incendi).
- Avvitare di nuovo la candelà di accensione.
-
Eseguire ilchio dell'olio secondo quando indicate nelle Istruzioni per l'uso del motore a combustione.
-
Coprire accuratamente il motore a combustione e conservare l'apparecchio in posizione normale (appoggiato sulle 4 ruote) in un luogo asciutto e non polveroso.
12. Trasporto
12.1 Trasporto
Pericolo di lesions!
Prima del trasporto leggere attendamente il capitolo "Per la vostra sicurezza". ( 4.)
Trasportare l'apparecchio solo con I'aiuto di un'altra persona. In quello caso, indossare sempre apposti indumenti di protezione (scarpe di sicurezza, quanti da lavoro robusti).
Prima di sollevare o trasportare scollegare il cappuccio candela di accensione.
Trasporto dell'apparecchio:
- Trasportare sempre l'arieggiatore in due personne. Accertarsi sempre che la distanza tra la lama e il corpo, in particolare i piedi e le gambe, sia sufficiente.
Sollevare o trasportare l'apparecchio escludivamente afferrandolo dall'impugnatura per il trasporto (1) e alla parte superiore del manubrio (2) oppure, se la parte superiore del manubrio è chiusa, afferrandolo delle parti inferiori del manubrio (3).
Ancoraggio dell'apparecchio:
- Fissare l'arieggiatore e il cesto di raccolta erba (accessorio - non compreso nella fornitura) al piano di carico utilizzato elementi di anticoraggio adeguati. Trasportare l'apparecchio solo dritto sulle ruote.
- Fissare corde o cinghie alle parti inferiori del manubrio (3), all'asse anteriore (4) e alla traversa della scocca sotto lo sportello deflettore (5).
13. Minimizzare l'usura ed evitare danni
Indicazioni importanti sulla manutenzione e sulla cura del gruppo di prodotti
Arieggiatore, a spinta, con motore a combustione (STIHRLR)
La Società STIHL declina agli responsabilità per danni a cose e persone causati dall'inosservanza delleindicazioni contenute nelle presenti struzioni per l'uso, in particolare per quando concerne la sicurezza, il funzionamento e la manutenzione dell'apparecchio, oppure dall'utilizzo di componenti e pezzi di ricambio non autorizzati dal costruttore.
Si prega di osservare attentamente le seguenti informazioni, importanti per la prevenzione di eventuali danni o di un'usura eccessiva del proprio apparecchio STIH:
1. Parti soggette ad usura
Alcune parti dell'apparecchio STIHL sono soggette a normale usura,anche in caso di uso conforme alle istruzioni,e vanno pertanto sostituite per tempo a seconda del tipo e della durata d'impiego.
Si tratta per esempio di:
- L a m a
Cinghia trapezoidale - Cesto di raccolta erba (accessorio - non compreso nella fornitura)
2. Rispetto delleindicazioni contenume nelle presenti istruzioni per l'uso
L'uso, la manutenzione e il rimessaggio degli apparentchi STIHL devono essere effettuali con cura,osi come descritto nelle presenti istruzioni per l'uso.L'utente è direttamente responsable di tutti i danni derivanti dall'inosservanza delle istruzioni per l'uso, della sicurezza e della manutenzione.
Cio vale in modo particolare per:
- Modifiche al prodotto non autorizzato da STIHL.
- Impiego di carburanti e lubricanti non autorizzati da STIHL (per lubricanti, benzina eolio motore vedere leindicazioni del costruttore del motore a combustione).
- Utilizzo di utensili ed accessori non autorizzati o inadatti all'apparecchio oppure di scarsa qualità.
- Uso improper del prodotto.
- Impiego del prodotto per manifestazioni o gare sportive.
Danni indiretti derivanti dall'uso del prodotto con componenti difettosi.
3. Lavori di manutenzione
Tutti i lavori elencati nel paragrafo "Manutenzione" vanno eseguiti periodicamente.
Nel caso in cui l'utente non fosse in grado di effettuare questi lavori di manutenzione, dovra rivolgersi ad un rivenditore specializzato.
STIHL raccomanda di far eseguire lavori di manutenzione e riparazione solo da un rivenditore specializzato STIHL.
Ai rivenditori specializzati STIHVL vengono offerti corsi di formazione e ricevono informazioni tecniche aggiornate regolarmente.
Se non si effettuano tali lavori, potrebbero insorgere danni di cui l'utente è il diretto responsable.
Questi comprehendo sono ancche:
Danni derivanti da corsoione o da un rimessaggio inadequato.
Danni all'apparecchio derivanti dall'uso di ricambi di scarsa qualità.
Danni al motore a seguito di manutenzione non eseguita per tempo o eseguita in modo incomplete oppure danni derivanti da lavori di manutenzione o riparazione non eseguiti in officine di rivenditori specializzati.
14. Tutela dell'ambiente
I residui di arieggiamento non devono essere smaltiti nella spazzatura, ma usati per effettuare il compostaggio.
Gli imballaggi, l'attrezzo e gli accessori sono prodotti con materiali riciclabili e come tali devono essere smaltiti.
Lo smaltimento differenziato ed ecologico dei residui di materiale favorisce il ricolaggio di sostanze riciclabili. Per quello motivo l'attrezzo, al termine della sua durata operativa, deve essere consegnato a un centro di raccolta di materiali riciclabili. Uno smaltimento non appropriato può danneggiare la salute e
inquinare l'ambiente. Per lo smaltimento attenersi alleindicazioni riportate al capitolo "Smaltimento". ( 4.9)
Rivolgersi a un centro di riciclaggio o al proprio rivenditore per ottenere le corrette modalità di smaltimento di tali prodotti di scarto.
15. Ricambi standard
Set lame: 6290 007 1000
16. Accessori
Cesto di raccolta erba AFK 050: 6910 700 9600
17. Dichiarazione di conformità
17.1 Dichiarazione di conformità EU Arieggiatore STIHRL540.0
dichiara除去la propria esclusiva responsabilita che
Articolo: Arieggiatore
Marchio di fabbrica: STIHL
- Modello: RL 540.0
- Potenza motore: 2,2 kW
-N. di seri: 6290
è conforme alle disposizioni pertinenti delle dirittive 2000/14/EC, 2006/42/EC, 2014/30/EU ed 2011/65/EU è stato progettato e fabbricato conformmente alle versioni delle norme vigenti: EN 13684 e EN 14982.
La determinazione del livello di potenza sonora misurato e garantito è stata eseguita ai sensi della direttiva 2000/14/EC, allegato V.
- Livello di potenza sonora misurato: 92,0 dB(A)
- Livello di potenza sonora garantito: 94 dB(A)
La documentazione tecnica è conservata presso STIHL Tirol GmbH.
L'anno di costruzione e il numero di macchina sono indicati sull'arieggiatore.
Langkampfen, 02.11.2020
STIHL Tirol GmbH
p. c.
Matthias Fleischer, Direttore Ricerca e Sviluppo
p. c.
Sven Zimmermann, Direttore Qualita
17.2 Indirizzo aministrazione generale STIHL
17.3 Indirizzi società di distribuzione STIHL
GERMANIA
Telefono: +43 1 86596370
SVIZZERA
STIHL Vertriebs AG
Isenrietstraße 4
8617 Monchaltorf
Telefon: +41 44 9493030
REPUBLICA CECA
Andreas STIHl, spol. s r.o.
Chrlická 753
664 42 Modrice
17.4 Indirizzi importatori STIHL
BOSNIA ERZEGOVINA
UNIKOMERC d.o.o.
Biścpepoljbb
88000 Mostar
Telefono: +387 36 352560
Fax: +387 36 350536
CROAZIA
UNIKOMERC - UVOZ d.o.o.
Sjedieste:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56,
10410 Velika Gorica
Telefon: +385 1 6370010
Fax: +385 16221569
TURCHIA
SADAL TARIM MAKINELERI DIS
TICARE A.S.
N. di identificazione
serie 6290
Modello motore Motore a combu
stione a 4 tempi
TipkoehlerHD675
Potenza nominale a
Numero di giri
nominale
2,2-2800
kW - giri/min
Cilindrata 149 cm
Serbatoio carburante 1,4 I
Dispositivo di
avviamento
Dispositivo di
arieggiamento
Avviamento a
strappo
14 lame verticali
fisse
Azionamento lame
arieggiatore Continuo
Numero di qiri
motore 2800 giri/min
Larghezza di lavoro 38 cm
Profondità di lavoro 6 livelli, intervallo
di regolazione
25 mm
ruota anteriore 180~mm
ruota posteriori 180~mm
Lunghezza 131 cm
Larghezza 54 cm
Altezza 111 cm
Peso 33kg
Emissioni sonore:
In conformità alla norma 2000/14/EG / S.I. 2001/1701:
Livello di potenza
sonora garantito
Fattore di incertezza 2 dB(A)
KwA
In conformità alla norma EN 13684:
Livello di pressione
acustica sul posto di
Fattore di incertezza
Vibrazioni mano-braccio:
Parametro prescritto di vibrazioni meccaniche conforme a EN 12096:
Valore misurato a_bw 4.12 m/sec2
Fattore di incertezza
K_hw 2.06 m/sec²
Misurazione conforma a EN 20643, EN 13684
18.1 REACH
REACH indica un regolamento CE per la registrazione, valutazione e autorizzazione delle sostanze chimiche.
Ulteriori informazioni sul rispetto delle norme del regolamento REACH (CE) n. 1907/2006 sono riportate all'indirizzo www.stihl.com/reach.
19. Risoluzione guasti
× rivolgersi eventualmente ad un rivenditore specializzato STIH.
[1]Vedere le istruzioni per l'uso del motore a combustione.
Guasto:
Il motore a combustione non si avvia
Causa possibie:
- Staffa di arresto motore non aziord
- Serbatoio vuoto; condotto carburante intasato
-Unità di arieggiamento non in posizione di trasporto - Carburante nel serbatoio vecchio, sporco o di cattiva qualità
Filtro aria sporco - Cappuccio candelà di accensione staccato; cavo di accensione fissato in modo errato sul cappuccio
Candela di accensione imbrattata o danneggiata; distanza degli elettrodi errata
Rimedio:
-
Premere la staffa di arresto motore.
verso il manubrio e mantenerla ferma ( 10.1)
-Rabboccare il carburante; pulire il condotto carburante ( 7.3) ，(M)，（x） -
Portare l'unità di arieggiamento in posizione di trasporto (7.5)
- Usare esclusivamente carburante directe produzione, benzina sanza piombo; pulire il carburatore (M), (X)
- Pulire ilchio ria (II), (X)
-Collegare il cappuccio candeladi accensione;controllare il collegamento tra il cavo accensione e il cappuccio (L), (x)
Pulire la candela di accensione oppure sostituiira; registrarle la distanza degli elettrodi (O), (X)
Guasto:
Avviamento dificoltoso o potenza ridotta del motore a combustione
Causa possible:
- Unità di arieggiamento non in posizione di trasporto
- Scocca dell'arieggiatore intasata
- Taglio dell'erba a una profondità di lavoro eccessiva o ad una velocità di spostamento dell'apparecchio eccessiva
- Acqua nel serbatoio carburante e nel carburatore; carburatore intasato
- Serbatoio carburante sporco
- Filtrato aria sporco
Candela di accensione imbrattata
Rimedio:
- Portare l'unità di arieggiamento in posizione di trasporto (⇒ 7.5)
Pulire la scocca dell'arieggiatore (scollegare il cappuccio della candela di accensione.) ( 11.2) - Impostare una profondità di lavoro inferiore o ridurre la velocità di spostamento dell'apparecchio (⇒ 7.6)
-Svuotare il serbatoio carburante, pulire il condotto carburante e il carburatore (II), (X) -
Pulire il serbatoio carburante (1), (x)
-
Pulire ilchio ria (O), (x)
-Pulire la candela di accensione (1), (x)
Guasto:
Il motore a combustione diventa molto caldo.
Causa possible:
- Livello dell'olio nel motore a combustione troppo basso.
Alette di raffreddamento sporche.
Rimedjo:
- Controllare il livello dell'olio, se necessario, sostituire l'olio motore. ( 7.3)
Pulire le alette di raffreddamento. ( 11.2)
Guasto:
Forti vibrazioni durante l'esercizio
Causa possibie:
- Unità di arieggiamento difettosa
-Fissaggio del motore a combustione allentato
Rimedio:
-Controllare ed eventually riparare lame, albero lame, boccole distanziali, collegamento a vite e cuscinetti dell'unità di arieggiamento (⇒ 11.3),
- Serrare il motore a combustione (x)
Guasto:
Risultato di lavoro non soddisfacente
Causa possibie:
- Regolazione lame troppo bassa (zone prive d'erba, elevata percentuale di erba nei residui dell'arieggiamento)
-
Regolazione troppo alta delle lame (feltro non asportato o asportato in minima parte)
-
Le lame hanno raggiunto il limite d'usura
- Cinghia trapezoidale difettosa, usurata o con tensione insufficiente
Rimedio:
-Ridurre la profondita di lavoro ( 7.6)
-Aumentare la profondita di lavoro ( 7.6)
- Sostituire le lame ( 11.3) ()
- Sostituire la cinghia trapezoidale (x)
Guasto:
Le lame non girano
Causa possible:
Cinghia trapezoidale difettosa
- Unità di arieggiamento difettosa
Rimedio:
- Sostituire la cinghia trapezoidale (x)
-Riparare l'unità di arieggiamento ( 11.3) .(x)
Guasto:
Impossibile sollevare o abbassare l'unità di arieggiamento
Causa possibie:
- Cavo di lavoro difettoso o staccato
Rimedio:
-Sostituire or riparare il cavo di dato (x)
Guasto:
Impossibile regolare la profundità di lavoro
Causa possible:
- Unità di arieggiamento in posizione di lavoro
- Manopola o elemento di regolazione difettosi
Rimedio:
- Portare l'unità di arieggiamento in posizione di trasporto (⇒ 7.5)
Riparare la manopola o l'elemento di regolazione (x)
20. Programma Assistenza Tecnica
20.1 Conferma di segna
20.2 Conferma dell'esecuzione del servizio
In caso di lavori di manutenzione,
consegnare le presenti istruzioni per l'uso al rivenditore autorizzato STIHL. Il rivenditore conferma, negli apposti campi prestampati, l'esecuzione dei lavori di servizio.
Servizio eseguito il
Data del prossimo Servizio
Distinguido paciente:
Durante o lavoro 128
4.6 Durante o lavoro
Ikke la maskinen sta ute i regn.
Eksos:
Obs - fare for personskade!
-Mitattua aenentehotoso:92,0 dB(A)
Zakres regulazioni: 25 mm.
Nepripilkite alyvos nei per daug, nei per mazai.
Pries pradedami eksploatuoti vidaus degimo varikli, gerai uzsukite alyvos bakodangteli.
Kuras
Rekomenduojame: naudoti sviezia, kokybiska kura; besvini benzina. Nurodymus del kuro kokybes (oktaninio skaicius) rasite vidaus degimo variklio naudojimo instrukcijoje.
Pericol de impiedicare!
Obiectele ascunse in brazda de iarba (instalatii de irigatie gazon, stalpi, ventile de apa, fundatii, cabluri eletrice etc.) trebuie ocolite. Nu treceti niciodata peste astfel de obiecte.
Mentineti intotdeauna curate si lizibile etichetele autocolante de avertizare si indicatoare. Etichetele autocolante deteriorate sau pierdute trebuie inlocuite
Bensi on murga jakergsuttiv.
