MANUALE UTENTE PUM-001A MSW

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto anni sforzo per garantire l'accuratezza della traduzione, ma tiani presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione,fare riferimento alla versione inglese, che è il riferimento ufficiale. Altre versioni linguistiche sono disponibili su richiestatramite [e-mail]

Dati tecnici

del parametro denominazione	del parametro valore
Nome del prodotto	Pompa di prova della pressione
Modello	Codice articolo MSW-PUM-001A	Modello MSW-PUM-021A
Dimensioni [Larghezza x Profondità x Altezza; mm]	Dimensioni: 170 x 665 x 260	Dimensioni: 200x400x244
Peso [kg]	7,6	3,85
Pressione [Bar/MPa]	0-50 / 0-5	0-60 / 0-6
Capacità del serbatoio dell'acqua [L]	12 7

1. Descrizione generale

Il manuale utente è concepito per aiutare a utilizzato il disposativo in modo sicuro e nella problema. Il prodotto è progettato e realizzato secondo rigide linee guidate techniche, utilizzando tecnologie e componenti all'avanguardia. Inoltre, viene prodotto nel rispetto dei più rigorosi standard qualitativi.

NON UTILIZZARE IL DISPOSITIVO SE NON SI è LETTO E COMPreso ATTENTAMENTE IL PRESENTE MANUALE D'USO.

Per augmentare la durata di vita del dispositivo e garantirne un funzionamento alla problema, utilizzato secondo le istruzioni contenate nel presente manuale d'uso ed eseguire regolarmente interventi di manutenzione. I dati tecnici e le specifiche

riportati nel presente manuale utente sono aggiornati. Il produttore si riserva il diritto di apportare modifiche volte al miglioramento della qualità. Il disposito è progettato per ridurre al minimo i rischi legati all'emissione di rumore, tenendoiconto del progresso technologico e delle opportunità di riduzione del rumore.

Legendanda

CE	Il prodotto soddisfa le norme di sicurezza pertinenti.
	Leggere le istruzioni prima dell'uso.
	Il prodotto deve essere riciclato.
	ATTENZIONE! o ATTENZIONE! o RICORDA! Applicabile alla situazione data.(segnale di avertimento generale)
	Indossare gli occhiali protettivi.
	ATTENZIONE! Pericolo di schiacciamento delle mani!

ATTENZIONE! I disegni presenti nel presente manuale hanno solo scopo illustrativo e potrebbero differire in alcuni dettagli dal prodotto reale.

2. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avventenze relative alla sicurezza e tutte le istruzioni. La mancata osservanza delle avventenze e delle istruzioni cui provocare lesioni gravi o addirittura la morte.

I termini "dispositivo" o "prodotto" sono utilizzati nelle avventenze e nelle istruzioni per fare riferimento a:

Pompa per prova di pressione.

2.1. Sicurezza sul posto di lavoro

a) Assicurarsi che ilippo di lavoro sia pulito e ben illuminato. Un ambiente di lavoro disordinato o scarsamente illuminato può causare incidenti. Cercate di pensare in anticipo, osservate casa staucceedendo e usate il buon senso quando lavorate con il dispositivo.
b) Se non si è certi del corretto funzionamento del prodotto o se si riscontrano danni, contattare il centro di assistenza del produttore.
c) Le riparazioni del prodotto sono essere effettuate solo presso il centro assistenza del produttore. Non tentare di effettuare riparazioni da solo!
d) Collegare e scollegare la linea di pressione solo quando la valvola dell'aria è chiusa.
e) Non suntare la linea di pressione verso se stessi, verso altre persone o animali.
f) Conservare gli elementi dell'imballaggio e le piccole parti di montaggio in un luogo non accessibile ai bambini.
g) Tenere il disposativo lontano alla portata dei bambini e degli animali.
h) Se questo disposativo viene utilizzato insieme ad altre apparecchiature, è necessario seguire ancè le restanti istruzioni per l'uso.

Ricordati! Durante l'uso del dispositivo, proteggere i bambini e le altre persone presenti.

2.2. Sicurezza personale

a) Il disposativo non è progettato per essere utilizzato da persone (bambini compresi) con capacità mentali e sensoriali limitate o privile di esperienza e/o conoscenza in materia, a meno che non siano supervisionate da una persona responsable della loro sicurezza o abbiano ricevuto istruzioni su come utilizzare il disposativo.
b) Quando si lavora con il dispositivo, usare il buon senso e rimanere vigili. La perdita temporanea di concentrazione durante l'uso del dispositivo può causare gravi lesioni.
c) Utilizzare i dispositivi di protezione individuale richiesti per lavorare con il dispositivo, specificati nella sezione 1 (Legenda).

L'uso di dispositivi di protezione individuale corretti e omologati riduce il rischio di lesioni.

d) Non sopravvalutare le tue capacità. Durante l'utilizzo del dispositivo, Maintainere sempre l'equilibrio e la stabilità. Ciò garantirà un migliorere controlo del dispositivo in situazioni impreviste.
e) L'aria compressa può causare gravi lesioni.
f) Utilizzare protezioni per occhi, orecchie e vie respiratoriie.
g) Il disposativo non è un giocattolo. I bambini devono essere sorvegliati per assicurarsi che non giochino con il disposativo.

2.3. Utilizzo sicuro del disposativo

a) Prima di effettuare qualiasi regolazione, sostituzione di accessori o qualiasi intervento sul dispositivo, assicurarsi che la linea di pressione sia scollegata. Una tale misurapreventiva riduce il rischio di incidenti.
b) Quando non lo si utilizes, conservarlo in un luogo sicuro, lontano alla portata dei bambini e delle persone che non hanno familiarità con il disposativo e che non hanno letto il manuale d'uso. Il disposativo potrebbe rappresentare un pericolò nelle mani di utenti inesperti.
c) Mantenere il dispositivo in perfette condizioni tecniche. Prima di agli utilizzato, controllare che non vi siano dalle generali e in particolare che non vi siano parti o elementi rotti e che non vi siano altre condizioni che potrebbero promiettere il funzionamento sicuro del dispositivo. Se si riscontrano anni, consegnare l'apparecchio per la riparazione prima dell'uso.
d) La riparazione o la manutenzione dell'apparecchio devono essere eseguite da personale qualificato, utilizzato esclusivamente ricambi originali. Ciò garantirà un utilizzo sicuro.
e) Per garantire l'integrità funzionale del dispositorio, non rimuovere le protezioni montate in fabbrica e non allentare alcuna vite.
f) Pulire regolarmente il disposativo per evitare l'accumulo di sporcia ostinata.
g) Nei luoghi in cui vi è un elevato rischio di danni meccanici, utilizzare un tubo flessibile rinforzato per i collegamenti dell'aria compressa.
h) Prima di anni utilizzato assicurarsi che l'ugello sia correttamente installato nel dispositivo e che il tubo sia correttamente collegato e non danneggiato.
i) Non trasportare o appendere il dispositivo tramite la linea di pressione.
j) Se sinota una perdita dall'apparecchio o dai tubi flessibili, scollegare immediatamente l'alimentazione dell'aria compressa e risolverve il problema.
k) Non superare la pressione di alimentazione consigliata poiché ciò potrebber danneggiare il dispositivo.
Il dispositivo non è un giocattolo. La pulizia e la manutenzione non devono essere eseguite da bambini sulla supervisione di un adulto.

m) É vietato intervenire sulla struttura del dispositivo per modificarne i parametri o la costruzione.
n) Tenere il dispositorio lontano da fonti di fuoco e di calore.
o) Non superare la pressione di esercizio massima consentita!

ATTENZIONE! Nonostante la progettazione sicura del disposativo e le sue caratteristiche di protezione, e nonostante l'impiego di elementi aggintivi per la protezione dell'operatore, sussiste comunique un leggero rischio di incidenti o lesioni durante l'utilizzo del disposativo. Siate vigili esuse il buon senso quando utilizzate il disposativo.

3. Linee guida per l'uso

Questo prodotto è progettato per applicare e mantenere uno specifico livello di pressione in unsystema a scopo di prova. Questo tipo di pompe viene solitamente utilizzato per testare l'integrità e la resistenza di varie apparecchiature o condotte, pressurizzando il systema e verificando la presenza di perdite, puniti deboli o potenziali guasti.

L'utente è responsable di eventuali danni derivanti da un uso improprio del dispositivo.

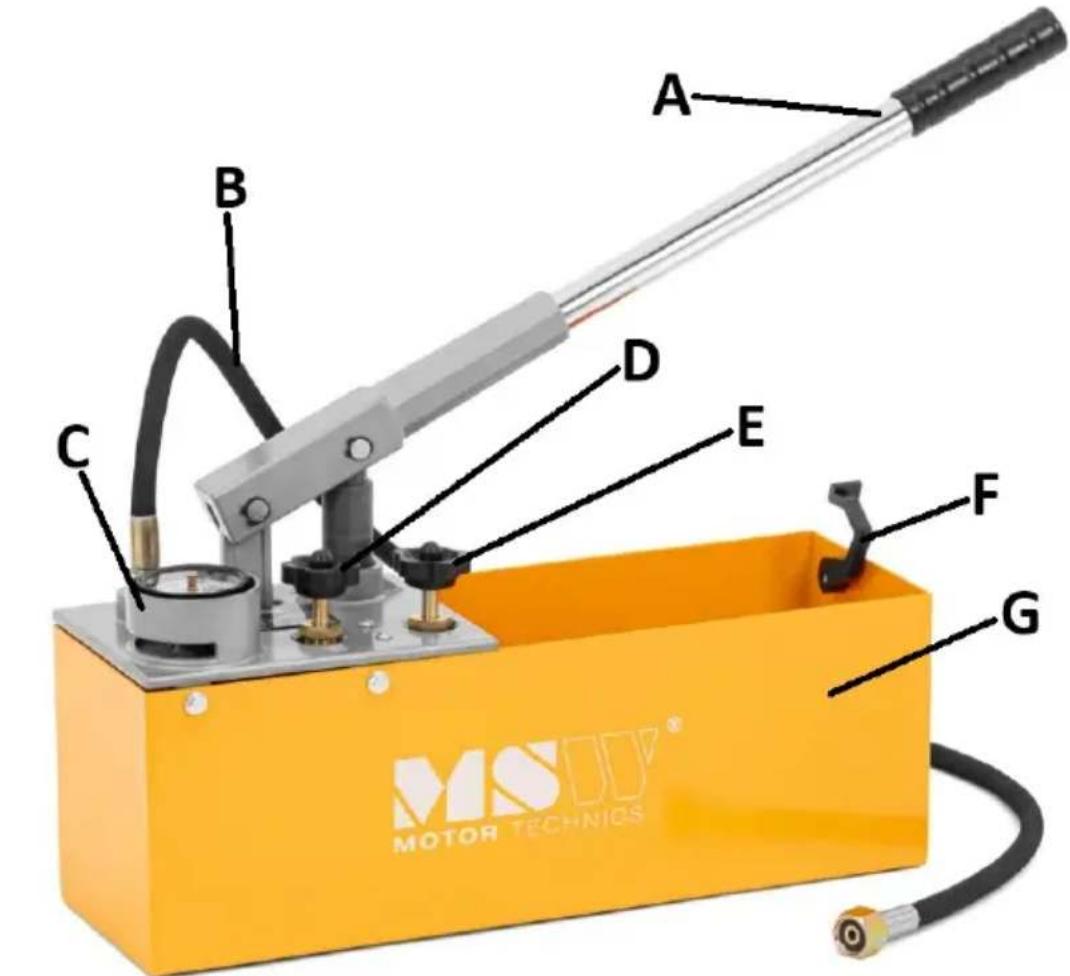

3.1. Descrizione del disposativo

Codice articicolo MSW-PUM-001A

Modello MSW-PUM-021A
A. Leva della pompa

B. Tubo flessibile di pressione con raccordo terminale

E. Valvola di sicurezza 2

C. Manometro

F. Blocco leva pompa

D. Valvola di sicurezza 1

G. Serbatoio

3.2. Preparazione all'uso

POSIZIONE DELL'APPARECCHIO

La temperature ambiente non deve superare i 45^ e l'umidità relativa non deve superare l'85%. Non ostruire l'uscita dell'aria dell'apparecchio. Tenere il disposativo lontano da superfici calde. Il disposativo deve essere sempre utilizzato su una superficie pianà, stabile, pulita e asciutta e deve essere tenuto fuori alla portata dei bambini e delle persone con capacità mentali e sensoriali ridotte. La valvola che disattiva l'alimentazione dell'aria compressa deve essere immediatamente accessibile nella zona in cui viene utilizzato il disposativo. Assicurarsi che la pressione di alimentazione del disposativo non superi l'intervallo consigliato.

MONTAGGIO DELL'APPARECCHIO

Il prodotto viene consegnato quasi pronto all'uso, occorre solo fissare la leva della pompa al gruppo pompa (avvitandola) e il tubo flessibile di pressione (se non è più fissato).

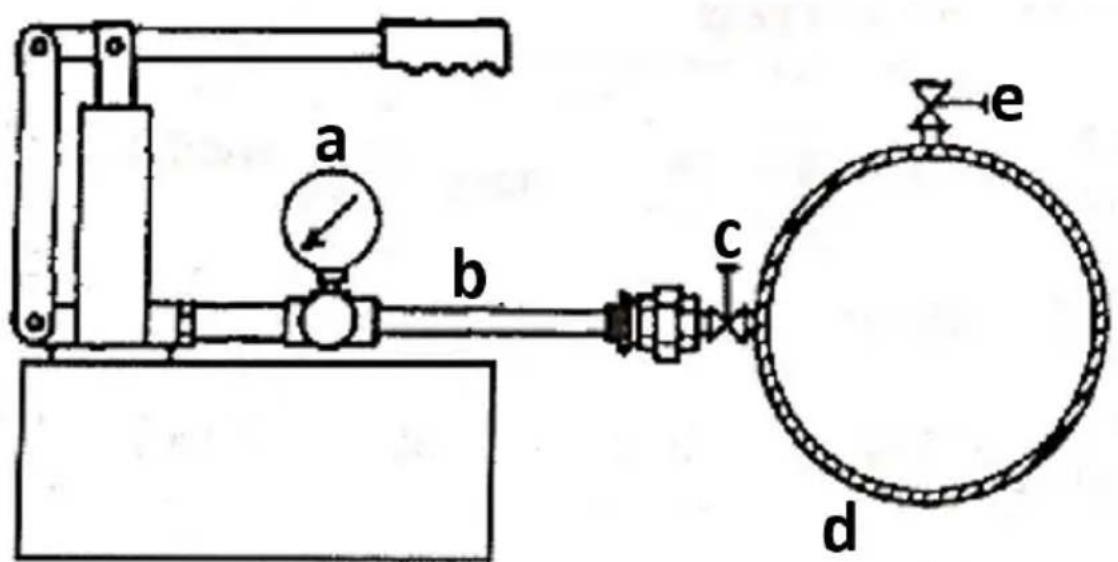

3.3. Utilizzo del disposativo

a) Manometro
b) Tubo flessibile resistente alla pressione

c) Valvola di rilascio 1 (sul gruppo tubo flessibile)
d) Tubo di prova -systema chiuso
e) Valvola di rilascio 2 - sfiato aria (sul gruppo tubo flessibile)

1. Collegare il tubo flessibile di pressione della pompa a un sistema, assicurandosi che il collegamento sia ben saldo.
2. Riempire il serbatoio della pompa con acqua o altri fluido (a seconda del sistema che si intende testare).
3. Chiudere completeness la valvola di rilascio 2.
4. Aprire completeness la valvola di rilascio 1.
5. Creare pressione nelsystema muovendo la leva della pompa versuso l'alto e versuso il basso per corse complete.
6. Spurgare l'impiano dall'aria e poi immettere la pressione necessaria nell'impiano testato.
7. Chiudere completeness la valvola di rilascio 1 e après la valvola 2.
8. [Solo MSW-PUM-001A] Contrassegnare con l'ago rosso la pressione esatta accumulata nelsysteme e lasciarlaosi.
9. [Solo MSW-PUM-021A] Notare la posizione dell'ago del misuratore.
10. Dopo un periodo di tempo adeguato, osservare la posizione dell'ago (nero): se non si è mosso, il sistema è a tenuta. Se è caduto, controlling che non ci siano perdite.
11. Dopo il test, après completeness entrambé le valvole di rilascio per rilasciare la pressione dalsystema.

3.4. Pulizia e manutenzione

a) Rilasciare la pressione e svuotare il serbatoio prima della pulizia. Prima di pulirlo, scollegare il tubo flessibile di pressione dalsystema.
b) Per pulire la superficie utilisezare solo detergenti non corrosivi.
c) Dopo aver pulito il disposativo, tutte le parti devono essere asciugate completeness prima di utilizzato nuovamente.
d) Conservare l'unità in un luogo asciutto e fresco, al riparo dall'umidità e dall'esposizione diretta alla luce solare.
e) Non spruzzare l'apparecchio con un getto d'acqua né immergerlo in acqua.
f) Ispezionare il disposativo prima di agli utilizzato: in caso di dubbi o danni, non utilizzato e contattare il servizio clienti.
g) Per la puliziautilizzare un panno morbido.
h) Per la pulizia non utilizzato oggetti appuntiti e/o metallici (ad esempio una spazzola metallica o una spatola metallica) perché potrebbero danneggiare la superficie dell'apparecchio.
