BEDIENUNGSANLEITUNG PUM-001A MSW

Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemührt, dieichtigkeit der Übersetzung zu gewährleisten.itte beachten Sie jedoch, dass automatisierte Übersetzungen nicht perfekt sind und den menschlichen Übersetzer nicht ersetzen konnen. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der emberszten Fassung und dem englishen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Genauigkeit der Übersetzung haben, beziehen Sie sichitte auf die englishiche Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage erhältlich über [e-mail]

Technische Daten

des Parameters Beschreibung	des Parameters Wert
Produktname	Druckprüpfumpe
Modell	MSW-PUM-001A	MSW-PUM-021A
Abmessungen [Breite x Tiefe x Höhe; mm]	170 x 665 x 260 200	x 400 x 244
Gewicht [kg]	7,6	3,85
Druck [Bar/MPa]	0-50 / 0-5	0-60 / 0-6
Fassungsvolumen des Wasserbehälters [l]	12 7

1. Allgemeine Beschreibung

Das Benutzerhandbuch soll Ohnen halten, das Gerät sicher und störungsfrei zu benutzen. Das Produkt wird nach strengen technischen Richtlinien unter Verwendung modernster Technologien und Komponenten entwickelt und hergestellt. Darüber hinaus wird es unter Einhaltung der strengsten Qualitätsstandards hergestellt.

VERWENDEN SIE DAS GERÄT NUR, WENN SIE THESE BEDIENUNGSANLEITUNG SORGFÄLTIG GELESEN UND VERSTANDEN HABEN.

Um die Lebensdauer des Geräts zu verlangern und einen störungsfrei den Betrieb zu gewährleisten, verwenden Sie es gemäß dieser Bedienungsanleitung und führen Sie

regelmäß Wartungsarbeiten durch. Die technischen Daten und Spezifikationen in thisem Benutzerhandbuch sind auf dem neuesten Stand. Der Hersteller besteht sich das Recht vor, im Rahmen der Qualitätserbesserung Änderungen vorzunehmen. Das Gerät ist so konzipiert, dass die Risiken von Larmemissionen auf ein Minimum reduziert werden, wobei der technische Fortschritt und die Mochlkeiten zur Larmminderung berücksichtigt werden.

Legende

CE	Das Produkt entspricht den einschlädigen Sicherheitsnormen.
	Lesen Sie vor dem Gebrauch die Gebrauchsanweisung.
	Das Produkt muss recyccelt werden.
	WARNUNG! oder VORSICHT! oder HINWEIS! Anwendbar auf die gegebene Situation. (allgemeines Warnzeichen)
	Schutzbrille/TRagen.
	ACHTUNG! Quetschgefahr für die Höhe!

HINWEIS! Die Zeichnungen in thisem Handbuch dieren nur zur Veranschaulichung und können in einigen Details vom tatsächlichen Produkt abweichen.

2. Sicherheit bei der Verwendung

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die

Nichtbeachtung der Warnhinweise und Anweisungen kann zu schweren Verletzungen oder)sagar zum Tod führen.

Die Begriffe "Gerät" oder "Produkt" werden in den Warnhinweisen und Anleitungen verwendet, um sich auf das Gerät zu beziehen:

Druckprüfungspumpe.

2.1. Sicherheit am Arbeitsplatz

a) Sorgen Sie damit, dass der Arbeitsplatz sauber und gut beleucht ist. Ein unordentlicher oder schlecht beleuchteter Arbeitsplatz kann zu Unfallen führen. Versuchen Sie, vorausschauend zu denken, das Geschehen zu beobachten und den gesunden Menschenverstand einzusetzen, wenn Sie mit dem Gerät arbeiten.
b) Wenn Sie sich nicht sicher sind, ob das Produkt ordnungsgemäß Funktioniert, oder wenn Sie Schaden feststellen, wenden Sie sichitte an das Servicezentrum des Herstellers.
c) Reparaturen am Produkt dürfen nur von der Kundendienstelle des Herstellers durchgeführt werden. Versuchen Sie nicht, Reparaturen selbst durchzuführn!
d) Verbinden und trennen Sie die Druckleitung nur bei geschlossenem Luftventil.
e) Richten Sie die Druckleitung nicht auf sich selbst oder auf andere Menschen oder Tiere.
f) Bewahren Sie Verpackungselemente und keine Montageteile an einem für Kinder unzugänglichen Ort auf.
g) Halten Sie das Gerät von Kindern und Tieren fern.
h) Wenn these Gerät zusammen mit einem anderen Gerät verwendet wird, sind auch die übrigen Gebrauchsanweisungen zu befolgen.

Immer beachten! Schützen Sie bei der Verwendung des Geräts Kinder und andere Unbeteiligte.

2.2. Eigenschutz

a) Das Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten geistigen oder sensorischen Fähigkeiten oder durch Personen mit mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
b) Verwenden Sie bei der Arbeit mit dem Gerät ihren gesunden Menschenverstand und bleiben Sie aufmerksam. Vorübergehender Konzentrationsverlust bei der Benutzung des Geräts kann zu schweren Verletzungen führen.
c) Verwenden Sie die für die Arbeit mit dem Gerät erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 (Legende) angegeben. Die Verwendung der wichtigen und zugelassenen persönlichen Schutzausrüstung verringert das Verletzungsrisiko.
d) Überschätzen Sie ihre Fähigkeiten nicht. Achten Sie bei der Benutzung des Geräts auf Ihr Gleichgewicht und bleiben Sie stets stabil. Dadurch wird eine bessere Kontrolle über das Gerät in unerwarteten Situationen gewährleistet.
e) Druckluft kann zu schweren Verletzungen führen.
f) Schutz für Augen, Ohren und Atemwege verwenden.
g) Das Gerät ist kein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

2.3. Sichere Verwendung des Geräts

a) Vergewissern Sie sich, dass die Druckleitung abgeklemmt ist, bevor Sie Einstellungen vornehmen, Zubehörteile austauschen oder andere Arbeiten am Gerät vornehmen. Eine solche Präventivmaßnahme verringert das Unfallrisiko.
b) Wenn Sie das Gerät nicht benutzen, bewahren Sie es an einem sicheren Ort auf, fern von Kindern und Personen, die nicht mit dem Gerät vertraut sind und die Bedienungsanleitung nicht gelesen haben. Das Gerät kann in den Händen von unerfahrenen Benutzern eine Gefahr darstellen.
c) Halten Sie das Gerät in technisch einwandfreiem Zustand. Überprüfen Sie das Gerät vor jedem Gebrauch auf allgemeine Schäden und insbesondere auf gerissene Teile oder Elemente sowie auf alle anderen Bedingungen, die den sicheren Betrieb des Geräts beeinträchtigen können. Wenn Sie einen Schaden feststellen, geben Sie das Gerät vor der Benutzung zur Reparatur.
d) Die Reparatur oder Wartung des Gerätsarf nur von qualifizierten Personen und unter Verwendung von Originalersatzteilen durchgefuhrt werden. Dies gewährleistet eine sichere Verwendung.

e) Um die Universehrheit des Geräts zu gewährleisten,)dürfen die werkseitig angebrachten Schutzvorrichtungen nicht entfernt und keine Schrauben gelöst werden.
f) Reinigen Sie das Gerät regelmäßig, damit sich kein hartnäckiger Schmutz ansammeln kann.
g) Verwenden Sie an Orten, an denen ein hohes Risiko mechanischer Beschädigung besteht, einen verstärkten Schlauch für Druckluftanschlüsse.
h) Vergewissern Sie sich vor jedem Gebrauch, dass die Duse korrekt im Gerät installiert ist und dass der Schlauch richtig befestigt und unbeschädigt ist.
i) Tragen oder hängen Sie das Gerät nicht an der Druckleitung.
j) Wenn Sie ein Leck am Gerät oder an den Schläuchen feststellen, unterbrechen Sie sofort die Druckluftzufuhr und beheben Sie die Mängel.
k) Überschreiben Sie nicht den empfohlenen Versorgungsdruck, da dies das Gerät beschädigen kann.
I) Das Gerät ist kein Spielzeug. Reinigungs- und Wartungsarbeiten)dürfen von Kindern nicht ohne Aufsicht durch eine erwachsene Person durchgeführt werden.
m) Es ist verboten, in die Struktur des Geräts einzugreifen, um seine Parameter oder Konstruktion zu verändern.
n) Halten Sie das Gerät von Feuer- und Wärmequellen fern.
o) Der maximal zulässige Betriebsdruckarf nichtübersritten werden!

ACHTUNG! Trotz der sicheren Konstruktion des Geräts und seiner Schutzvorrichtungen sowie trotz der Verwendung zusätzlicher Elemente zum Schutz des Bedieners besteht bei der Verwendung des Geräts ein geringes Unfall- oder Verletzungsrisiko. Bleiben Sie wachsam und nutzen Sie ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen.

3. Leitlinien verwenden

Dieses Produkt wurde entwickelt, um zu Prüfzwecken einen bestimmen Druck in einem System aufzubauen und aufrechtzuerhalten. Diese Art von Pumpen wird in der Regel verwendet, um die Integrität und Festigkeit verschiedener Geräte oder Rohrleitungen zu prufen, indem das System unter Druck gesetzt und auf Lecks, Schwachstellen oder potenzielle Ausfälle untersucht wird.

Der Benutzer haftet für alle Schäden, die durch den nicht bestimmungsgemäßen Gebrauch des Gerätes entstehen.

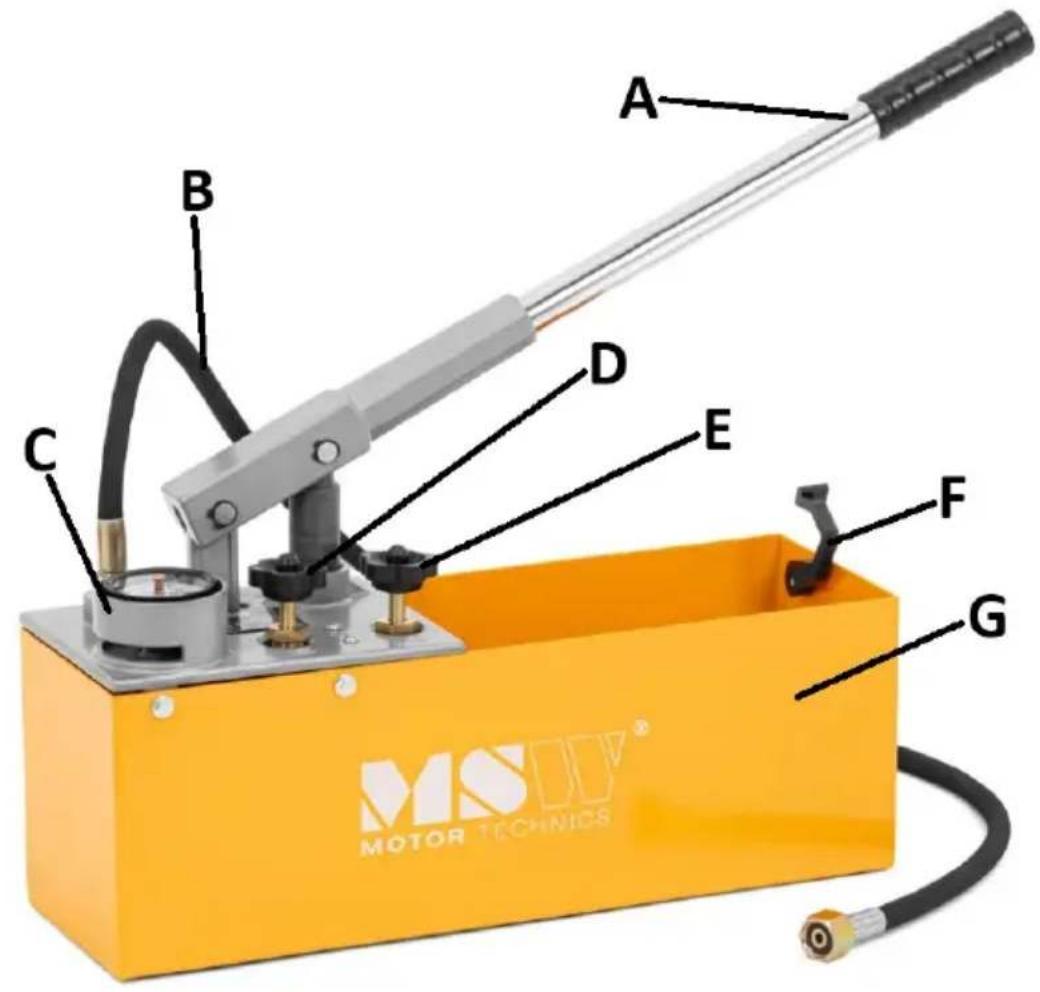

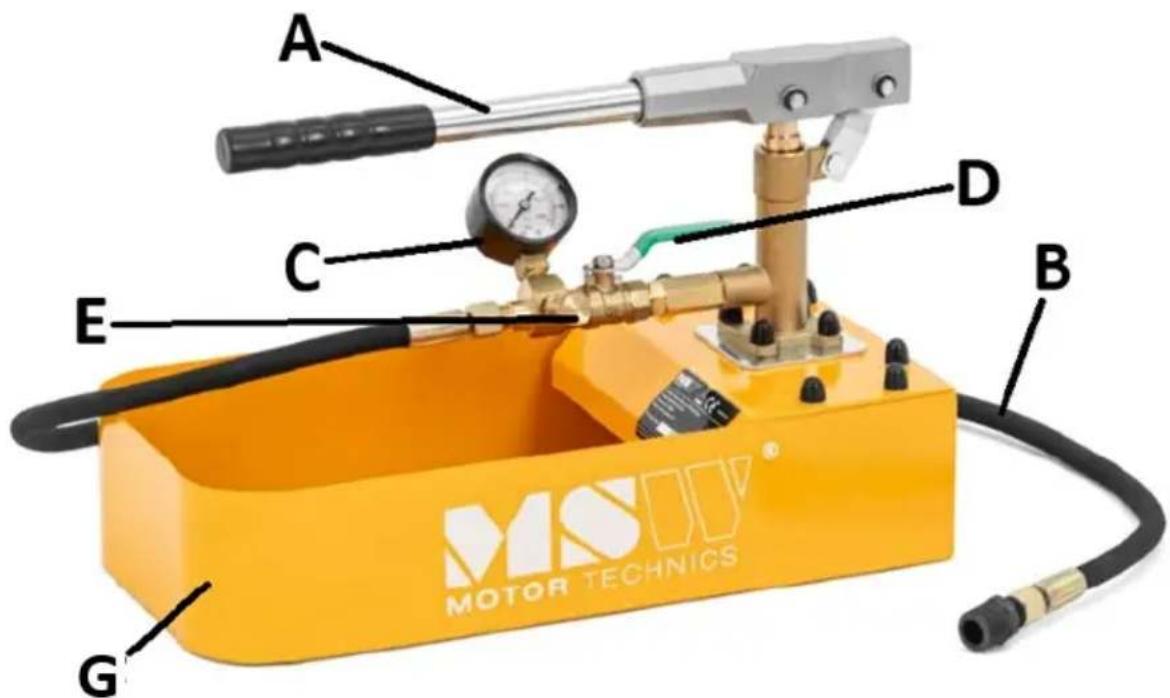

3.1. Beschreibung des Geräts

MSW-PUM-001A

MSW-PUM-021A

A. Pumpenhebel

E. Entlastungsventil 2

B. Druckschlauch mit Endverbinder

F. Verriegelung des Pumpenhebels

C. Druckmessgerät

G. Stausee

D. Entlastungsventil 1

3.2. Vorbereitung für den Einsatz

GERÄTESTANDORT

Die Umgebungstemperaturarf 45^ und die relative Luftfeuchtigkeit 85% nicht ubersteigen. Der Luftauslass des Geratsarf nicht blockiert werden. Halten Sie das Gerat von allen bereits Oberflächen fern. Das Gerät sollte immer auf einer ebenen, stabilen, sauberen und trockenen Oberfläche verwendet werden und sich außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen und sensorischen Fähigkeiten befinden. Das Ventil, das die Druckluftzufuhr unterbricht, sollte von dem Bereich, in dem das Gerät benutzt wird, unmittelbar zugänglich sein. Stellen Sie safer, dass der Versorgungsdruck des Gerats den empfohlenen Bereich nicht überschreitet.

ZUSAMMENBAU DES GERÄTS

Das Produkt wird fast gebrauchsfertig gefeliefert, es muss nur noch der Pumpenhebel an der Pumpenbaugruppe befestigt werden (durch Eindrehen) und der Druckschlauch eingesteckt werden (falls nicht vorhanden).

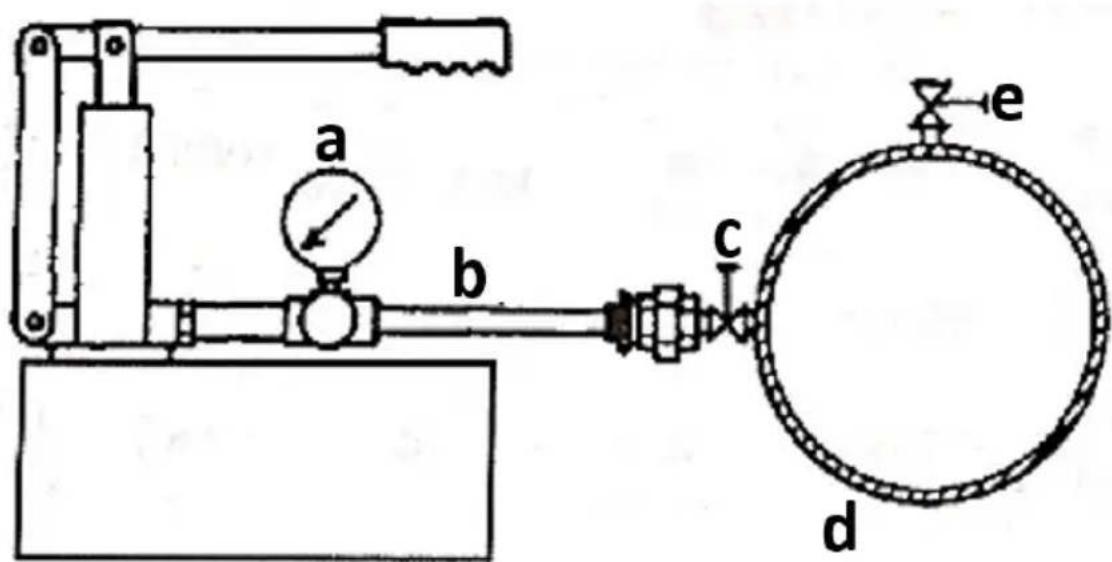

3.3. Verwendung des Geräts

a) Manometer
b) Druckbeständiger Schlauch
c) Ablassventil 1 (am Schlauchpaket)
d) Prüfrohr - geschlossenes System
e) Ablassventil 2 - Entlüftung (am Schlauchpaket)

1. Schließen Sie den Pumpendruckschlauch an ein System an - stellen Sie sicher, dass die Verbindung dicht ist.
2. Füllen Sie den Vorratsbehälter der Pumpe mit Wasser oder einer anderen Flüssigkeit (je nach dem zu prüfenden System).
3. Schlieben Sie das Ablassventil vollständig 2.
4. Öffnen Sie das Ablassventil 1 vollständig.
5. Bauen Sie Druck im System auf, indem Sie den Pumpenhebel in vollen Zügen auf und ab bewegen.
6. Entlüften Sie das System und stellen Sie danach den erforderlichen Druck im geprüften System her.
7. Schlieben Sie das Ablassventil 1 vollständig und öffnen Sie das Ventil 2.
8. [nur MSW-PUM-001A] Markieren Sie mit der roten Nadel genau den aufgebauten Druck im System und halten Sieihn so stehen.
9. [Nur MSW-PUM-021A] Beachten Sie die Position der Nadel des Messgeräts.
10. Beobachten Sie nach einer angemessenen Zeit die Position der (schwarzen) Nadel - wenn sie sich nicht bewegt hat, ist das System dicht. Wenn er heruntergefallen ist, prüfen Sieihn auf Undchtigkeiten.
11. Nach dem TestIBE Ablassventile vollständig offen, um den Druck aus dem System abzulassen.

3.4. Reinigung und Wartung

a) Lassen Sie den Druck ab und entleeren Sie den Behälter vor der Reinigung. Ziehen Sie den Druckschlauch vom System ab, bevor Sie es reinigen.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht atzende Reinigungsmittel.
c) Nach der Reinigung des Geräts sollenn alle Teile vollständig getrocknet sein, bevor Sie es wieder benutzen.
d) Lagern Sie das Gerät an einem trockenen, kühlen Ort, frei von Feuchtigkeit und direkter Sonneneinstrahlung.
e) Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab und tauchen Sie es nicht in Wasser ein.
f) Überprüfen Sie das Gerät vor jedem Gebrauch - bei Zweifeln oder Schäden verwenden Sie es nicht und setzen Sie sich mit dem Kundendienst in Verbindung.
g) Für die Reinigung muss ein weiches Tuch verwendet werden.
h) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese das Oberflächenmaterial des Geräts beschädigen können.
