MANUALE UTENTE RCIN-700-05 Royal Catering

Istruzioni per l'uso

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costamente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create alla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di lavoro relative all'accuratezza delle informazioni contenate nel manuale di istruzioni, consultare la versione inglese dei conteni, in quanto esta è la versione ufficiale.

Dati tecnici

del parametro descrizione	del parametro valore
Nome del prodotto	Piano cottura a induzione	Piano cottura a induzione
Modello	RCIN-700-04	RCIN-700-05
Tensione nominale [V] / Frenenza [Hz]	380-400 / 50	380-400 / 50
Potenza nominale [W]	8500 17000
Grado di protezione IP	IPX4 IPX4
Dimensioni [Larghezza x Profondità x Altezza; mm]	Dimensioni: 40x70x86 Dimensioni: 80x70x86
Peso [kg]	41,25	70,75

1. Descrizione generale

Il manuale utente è concepito per aiutare a utilizzato il disposativo in modo sicuro e allaenza problemi. Il prodotto è progettato e realizzato secondo rigide linee guidate techniche, utilizzando tecnologie e componenti all'avanguardia. Inoltre, viene prodotto nel rispetto dei più rigorosi standard qualitativi.

NON UTILIZZARE IL DISPOSITIVO SE NON SI è LETTO E COMPreso ATTENTAMENTE IL PRESENTE MANUALE D'USO.

Per augmentare la durata del dispositivo e garantirne un funzionamento sulla problema, utilizzarlo secondo le istruzioni contene nel presente manuale d'uso ed eseguire regolarmente operazioni di manutenzione. I dati tecnici e le specifiche riportati nel presente manuale utente sono aggiornati. Il produttore si riserva il diritto di apportare modifiche volte al miglioramento della qualità. Il dispositivo è progettato per ridurre al minimo i rischi legati all'emissione di rumore, tenendoiconto del progresso technologico e delle opportunità di riduzione del rumore.

Leggenda

Il prodotto soddisfa le norme di sicurezza pertinenti.

Leggere le istruzioni prima dell'uso.

Il prodotto deve essere riciclato.

ATTENZIONE! o ATTENZIONE! o RICORDA! Applicabile alla situazione data.

(segnale di averporto generale)

ATTENZIONE! Attenzione al rischio di scosse elettriche!

ATTENZIONE! Superficie calda, rischio di ustioni!

Utilizzare solo in ambienti chiusi.

ATTENZIONE! Presenza di radiazioni elettromagnetice

ATTENZIONE! I disegni presenti nel presente manuale hanno solo scopo illustrativo e potrebbero differire in alcuni dettagli dal prodotto reale.

2. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avventenze relative alla sicurezza e tutte le istruzioni. La mancata osservanza delle avventenze e delle istruzioni cui po causare scosse elettriche, incendi e/o lesioni gravi o addirittura la morte.

I termini "dispositivo" o "prodotto" sono utilizzati nelle avventenze e nelle istruzioni per fare riferimento a:

Piano cottura a induzione.

2.1. Sicurezza elettrica

a) La spina deve adattarsi alla presa. Non modificare la spina in alcun modo. Utilizzato spine originali e prese adatte si riduce il rischio di scosse elettriche.

b) Evitare di toccare elementi messi a terra come tubi, riscaldatori, caldaie e frigoriferi. Il rischio di scosse elettriche aumento se il disposativo con messa a terra viene esposto alla pioggia, entra in contatto diretto con una superficie bagnata o funzione in un ambiente umido. L'infiltrazione di acqua nel disposativo aumento il rischio di danni al disposativo stesso e di scosse elettriche.

c) Non toccare il dispositivo con mani bagnate o umide.

d) Non utilizzato il cavo in modo errato. Non utilizzato mai il cavo per trasportare il dispositivo per tirare o estrarre la spina dal contatto. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio di scosse elettriche.

e) Se non è possibile evitare di utilizzato il dispositivo in un ambiente umido, utilizzato un interrottore differenziale (RCD). L'utilizzo di un RCD riduce il rischio di scosse elettriche.

f) Non utilizzato l'apparecchio se il cavo di alimentazione è danneggiato o presente evidenti segni di usura. Un cavo di alimentazione danneggiato devese essere sostituito da un elettricista qualificato o dal servizio di assistenza del produttore.

g) Per evitare scosse elettriche, non immergere il cavo, la spina o il dispositivo stesso in acqua o altri liquidi. Nonutilizzato il dispositivo su superfici bagnate.
h) ATTENZIONE - PERICOLO DI MORTE! Durante la pulizia o l'uso del disposativo, non immergerlo mai in acqua o altri liquidi
i) Non utilizzato il disposativo in ambienti con elevata umidità o nelle immediate vicinanze di serbatoi d'acqua!
j) Non collegare l'apparecchio alle spine multipolari delle prese elettriche, prolonghe, ecc.
k) Il collegamento elettrico dell'apparecchio deve essere eseguito da un elettricista qualificato.

2.2. Sicurezza sul posto di lavoro

a) Mantieni l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Prestare attenzione, osservare attentamente perché si fa e usare il buon senso quando si lavora con il dispositivo.
b) Non utilizzato il disposativo in aree a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili.
c) In caso di danneggiamento o malfunzionamento dell'apparecchio, è necessario spegnerlo immediatamente e segnalare l'accaduto a una persona autorizzata.
d) In caso di dubbi sul corretto funzionamento del dispositivo, contattare il servizio di assistenza del produttore.
e) Le riparazioni devono essere eseguite solo dall'assistenza tecnica del produttore. Non eseguire le riparazioni da soli!
f) In caso di incendio o di incendio, utilizzato esclusivamente estintori a polvere o neve (CO2) per spegnere l'incendio nel disposativo in cui è presente tensione.
g) Utilizzare il dispositorio in una stanza ben ventilata.
h) Controllare regolarmente lo stato degli adesivi con le informazioni di sicurezza. In caso di adesivi non leggibili, procedere alla sostituzione.
i) Conservare queste istruzioni per riferimento futuro. Se l'apparecchio dovesse essere ceduto a terzi, le istruzioni per l'uso dovanno essere consignate insieme all'apparecchio.
j) Tenere le parti dell'imballaggio e i piccoli componenti di montaggio fuori alla portata dei bambini.
k) Tenere il dispositivo lontano alla portata dei bambini e degli animali
I) Se siutilizza甚么 dispositivo insieme ad other dispositivi, e necessario seguire anche le other struzioni per l'uso.

Ricordati! Durante l'uso del dispositivo, proteggere i bambini e le altre persone presenti.

2.3. Sicurezza personale

a) Non utilizzato il dispositivo se si è stanchi, malati o tutto l'effetto di alcol, droghe o medicinali che potrebbero promettere la capacité di utilizzato il dispositivo.
b) Il disposativo non è destinato all'uso da parte di persona (bambini compresi) con funzioni mentali, sensoriali o intellettive ridotte o con mancanza di esperienza e/o conoscenza, a meno che non siano supervisionate da una persona responsable della loro sicurezza o abbiano ricevuto da但这a istruzioni su come utilizzato il disposativo.
c) Usare cautela e buon senso quando si utilizes il dispositorio. Anche un breve momento di distrazione durante il funzionamento cui possare gravi lesioni personali.
d) Per evitare l'avvio accidentale, assicurarsi che l'interruttore sa in posizione OFF prima di collegare il disposativo alla fonte di alimentazione.
e) Non sopravvalutate le proprie capacité. Mantenere sempre l'equilibrio del corpo durante l'operazione. Ciò consente un migliorare controlo del dispositorio in situazioni impreviste.
f) Il disposativo non è un giocattolo. I bambini devono essere sorvegliati per assicurarsi che non giochino con il disposativo.

2.4. Utilizzo sicuro del dispositorio

a) Non utilizzato l'apparecchio se l'interruttore ON/OFF non funziona correttamente (non si accende e non si spegne). Gli apparecchi che non possono essere controllati dall'interruttore sono pericolosi, non devono essere azionati e devono essere riparati.
b) Prima di qualsiasi intervento di regolazione, pulizia e manutenzione, l'apparecchio deve essere scollegato dall'alimentazione elettrica. Questa misura Preventiva riduce il rischio di attivazione occidentale.
c) Tenere i dispositivi inutilizzati fuori alla portata dei bambini e di chiunque non abbia familiarità con il dispositivo o con le presenti istruzioni. I dispositivi sono pericolosi nelle mani di utenti inesperti.
d) Mantenere il dispositivo in buone condizioni di funzionamento. Prima di agli utilizzato, controllare che non vi siano danni generali o danni alle parti mobili (crepe

in parti e componenti o qualsiasi alla condizione che possa compromettere il funzionamento sicuro del dispositivo). In caso di guasto, far riparare il dispositivo prima dell'uso.
e) Tenere il dispositivo fuori alla portata dei bambini.
f) La riparazione e la manutenzione dell'apparecchio devono essere eseguite da personale qualificato utilizzato esclusivamente ricambi originali. Ciò garantirà un utilizzo sicuro del dispositivo.
g) Per garantire l'integrità operativa prevista del dispositivo, non rimuovere le copertura installate in fabbrica né allentare le viti.
h) Durante il trasporto e lo spostamento del dispositivo dal luogo di stoccaggio al luogo di utilizzo, atteneri alle norme di salute e sicurezza per il trasporto manuale in vigore nel paese in cui il dispositivo viene utilizzato.
i) Non spostare, spostare o ruotare il dispositivo durante il funzionamento.
j) Non lasciare il dispositivo acceso incustodito.
k) Pulire regolarmente l'apparecchio per evitare l'accumulo permanente di sporcia.
l) Il disposativo non è un giocattolo. Le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini alla sorvegianza.
m) É vietato manomettere l'apparecchio per modificarne i parametri o la costruzione.
n) Tenere il disposativo lontano da fonti di fuoco e di calore.
o) É vietato coprire i fori di aerazione dell'apparecchio!
p) Non pogiare oggetti sopra l'apparecchio, soprattutto sulla sua superficie in veto.
q) É vietato riscaldare i recipienti vuoti con l'apparecchio.
r) L'apparecchio deve essere utilizzato su una superficie resistente al calore. è vietato posizionare l'apparecchio su tappeti, tovagli, ecc., su superfici realizzate con materiali ignifughi e fusibili.
s) Non posizionare l'apparecchio su superfici in metallo.
t) ATTENZIONE! La piastra dell'apparecchio rimane calda per molto tempo dallo sperimento dell'apparecchio. Non toccare la piastra calda per evitare di ustonarsi.
u) Utilizzare solo ed esclusivamente pentole e padelle adatte all'utilizzo con le piastre ad induzione.
v) Non posizionare utensili e posate in metallo nell'area della piastra dell'apparecchio accesa per evitare il loro surriscaldamento ed essere causa di usioni.
w) ATTENZIONE! Gli oggetti, quali anelli, orologi, collane e altri oggetti in metallo possono riscaldarsi nella'area di utilizzo dell'apparecchio.
x) É vietato posizionare la carta tra la pentola/padella e la piastra. La carta può prendere fuoco.
y) Alluminio fogli di alluminio, posate e recipienti di plastica devono essere tenuti lontani dal piano cottura.
z) É vietato utilizzato l'apparecchio se vicino ci sono oggetti sensibili alla radiazione elettromagnetica, quali carte di pagamento, TV, ecc.

ATTENZIONE! Nonostante la progettazione sicura del dispositivo e le sue caratteristiche di protezione, e nonostante l'impiego di elementi aggintivi per la protezione dell'operaatore, sussiste comunique un leggero rischio di incidenti o lesioni durante l'utilizzo del dispositivo. Siate vigili e usate il buon senso quando utilizzate il dispositivo.

3. Linee guida per l'uso

Il disposativo è progettato per una cottura efficente e precisa, sfruttando

l'induzione elettromagnetica per riscaldare direttamente pentole e padelle.

Permette di regolare rapidamente la temperatura, rendendolo ideale per bollire, sobbollire e friggere con un controllo preciso. Il disposativo èanche efficiente dal punto di vista energetico, poiché riscalda solo le pentole e non l'aria circostante, riducendo così il consumo energetico complessivo.

L'utente è responsable di eventuali danni derivanti da un uso improprio del dispositivo.

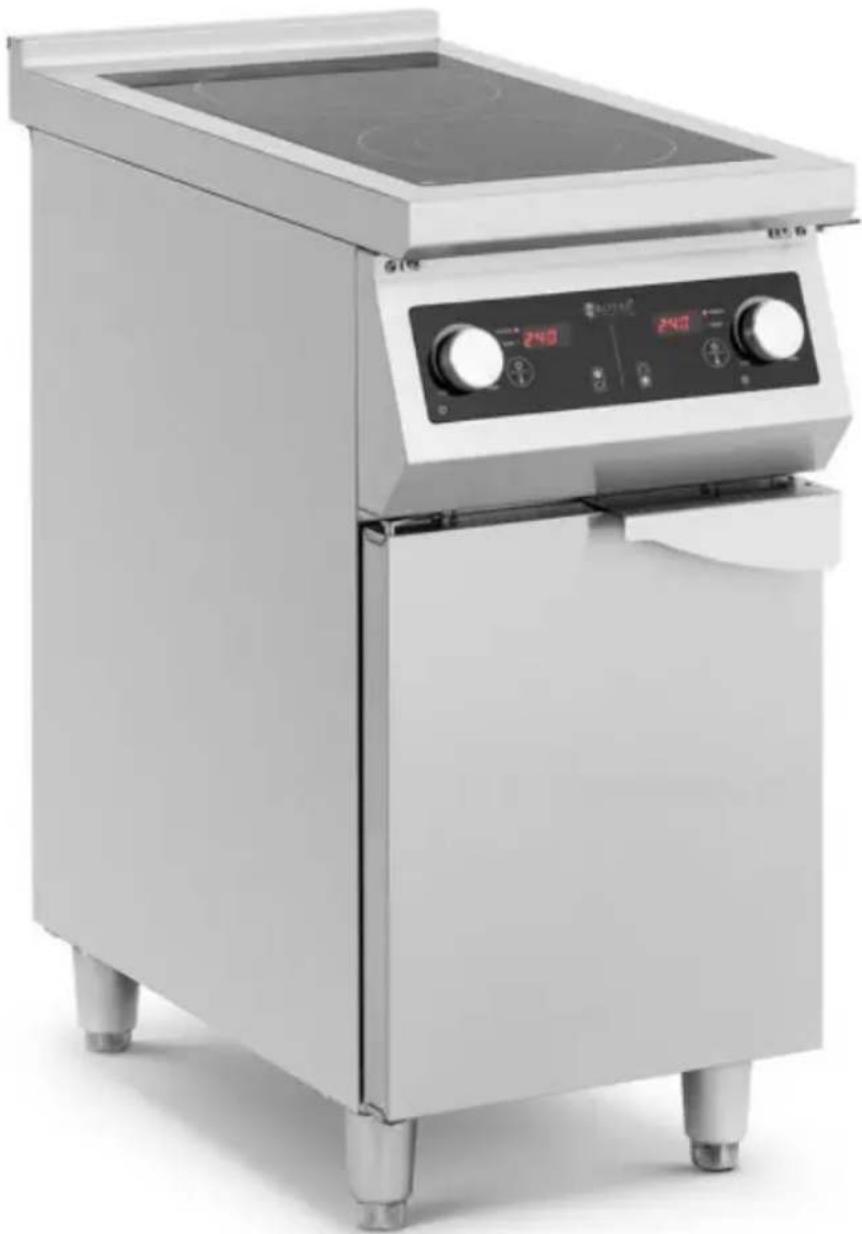

3.1. Descrizione del dispositorio Codice articolo: RCIN-700-04

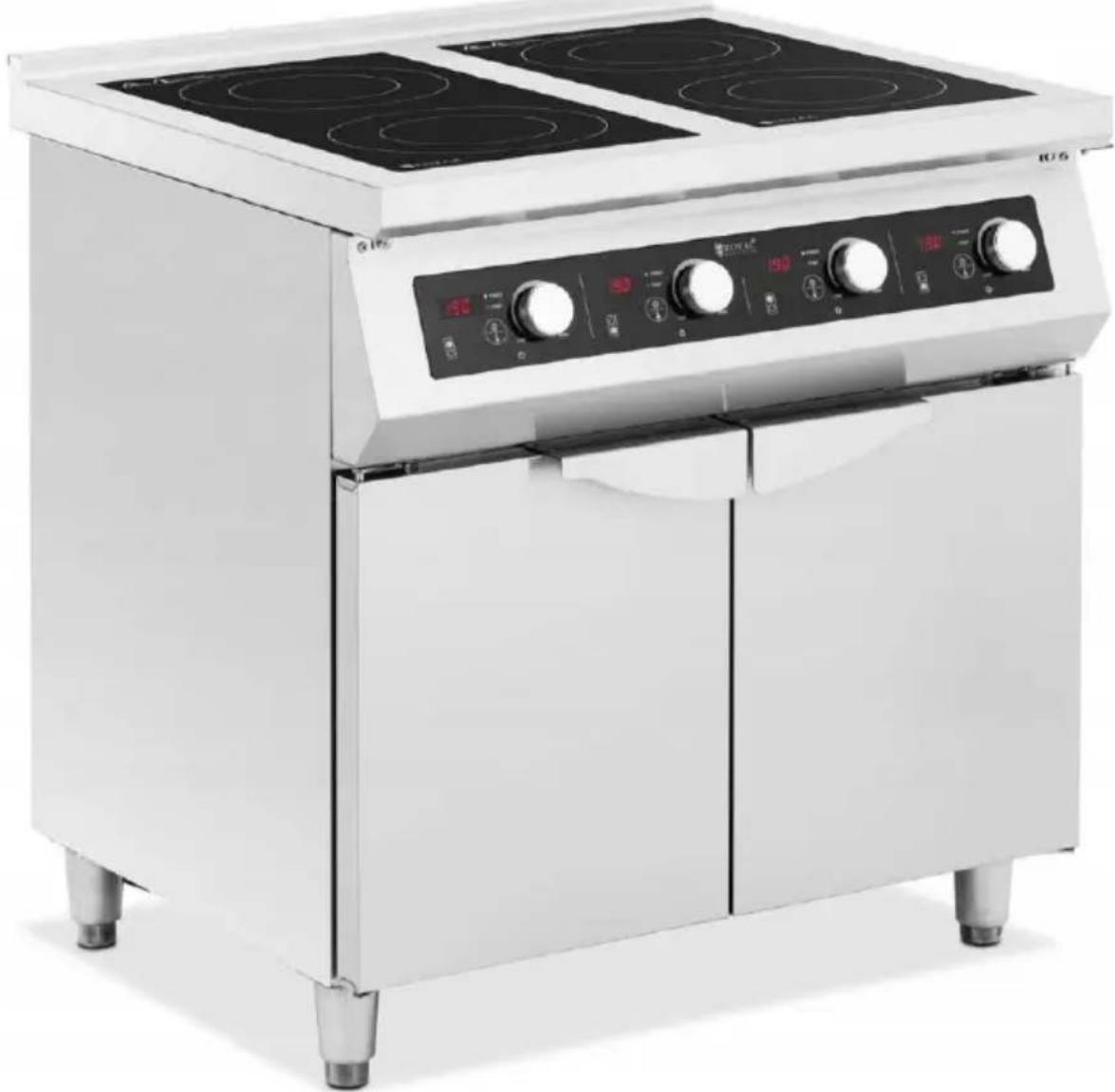

Codice articolo: RCIN-700-05

3.2. Preparazione all'uso

POSIZIONE DELL'APPARECCHIO

La temperatura ambiente non deve essere superiore a 40^ e l'umidità relativà deve essere inferiore all'85%. Assicurare una Buona ventilazione nella stanza in cui viene utilizzato il disposativo. Dovrebbe esserci almeno 10 cm di distanza tra ciascun lato del disposativo e la parete o altri oggetti. Il disposativo deve essere sempre utilizzato su una superficie pianza, stabile, pulita, ignifuga e asciutta e deve essere tenuto fuori alla portata dei bambini e delle persone con disponà mentali e sensoriali ridotte. Posizionare il disposativo in modo da averere sempre accesso alla spina di alimentazione. Il cavo di alimentazione collegato all'apparecchio deve essere correttamente collegato a terra e corrispondere ai dati tecnici riportati sull'etichetta del prodotto.

Smontare l'apparecchio e tutti i loro componenti e pulirli prima del primo utilizzato.

3.3. Utilizzo del disposativo

Collegamento alla linea elettrica

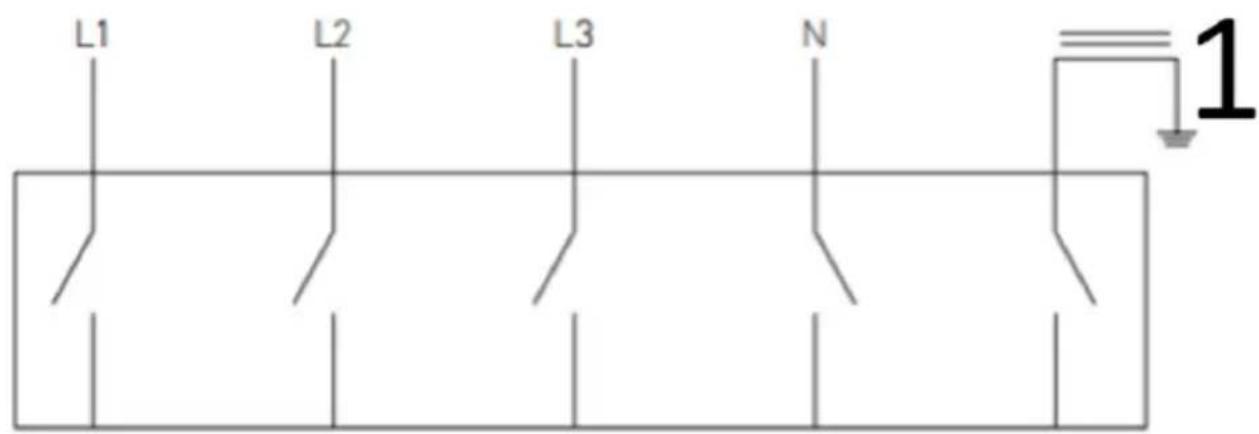

Durante l'installazione, assicurarsi di utilizzare un interrottore di protezione elettrica specializzato. L'interruttore deve essere posizionato in un luogo comodo e lavoramente accessibile, a un'altezza compresa tra 1,3 e 1,5 metri. L'interruttore deve essere dimensionato per una corrente elettrica di 63 A.

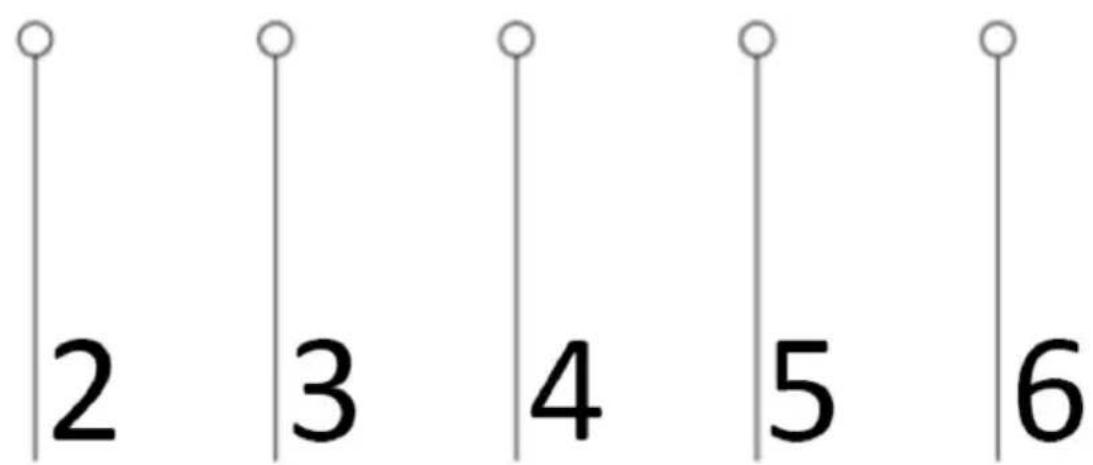

1 Messa a terra
2 Nero
3 Marrone
4 Grigio
5 Blu
6 Verde e giallo

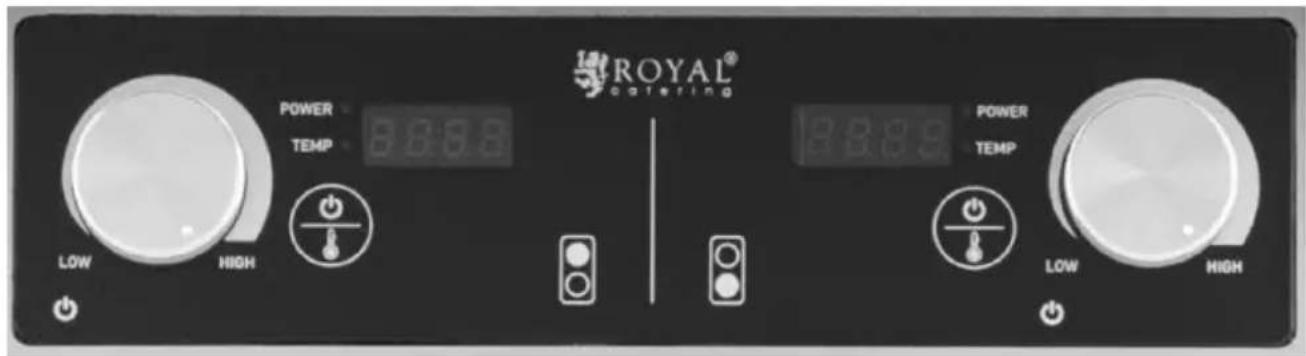

Codice articolo: RCIN-700-04

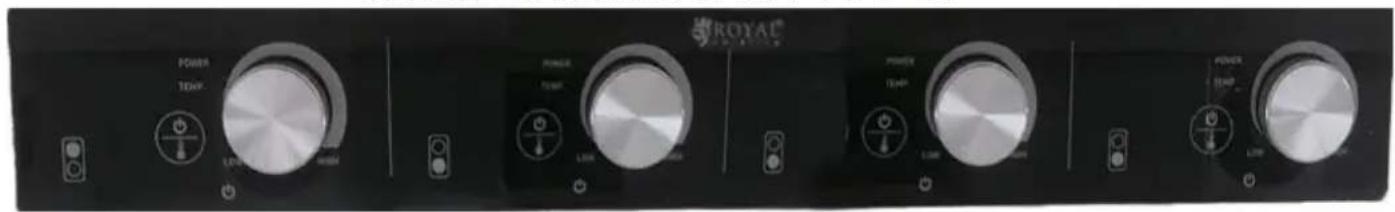

Codice articolo: RCIN-700-05

1. Posizione are le pentole adatte sulla piastra del piano cottura a induzione e assicurarsi che il cavo sia collegato correttamente.
2. Quando il marcatore inciso si trovava nella posizione individata, il piano cottura a induzione è spento. É possibile regolare la potenza e la temperaturatramite la manopola.
3. Premere il pulsante per passare alla modalità temperatura a quella potenza. Si accenderà la spia corrispondente. La poteratura può essere regolata da 60^ a 240^ e la potenza può essere regolata dal livello 1 al livello 10 ruotando la manopola. Si prega di notare che il piano cottura più vicino alla manopola ha una potenza di 3500 W, quello più lontano ha una potenza di 5000 W.
4. Ruotare il pennarello inciso nella posizione specificata perché la cucina è in funzione, la cucina smetterà immediamente di funzionare.
5. Ogni bruciatore ha la sua sezione di controllo corrispondente.
6. Il piano cottura a induzione si spegnerà automaticamente se non viene eseguita alcuna operazione per 4 ore.
7. Tenere presente che le superfici accessibili potrebbero divertare calde durante il funzionamento.

Utensili utilizzabili e non utilizzabili

1. Pentole e padelle utilizzabili

Acciaio o ghisa; ferro smaltato; acciaio inox; pentole/padelle a fondo piatto con diametro da 16 a 30 cm.

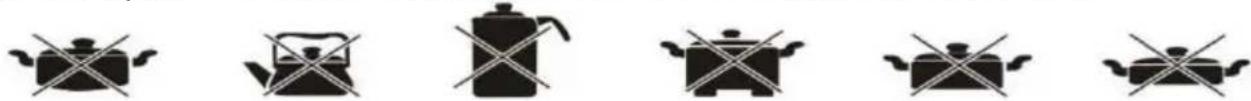

2. Pentole e padelle non utilizzabili

Vetro resistente al calore; recipienti in ceramica; rame; pentole/padelle in alluminio; pentole/padelle con fondo arrotondato con dimensioni inferiori a 16 cm.

3.4. Pulizia e manutenzione

a) Prima di agli pulizia, regolazione o sostituzione di accessori oppure quando l'apparecchio non viene utilizzato, staccare la spina alla presa di corrente e lasciare raffreddare completamente l'apparecchio.
b) Scollegare sempre il disposativo prima di pulirlo. Pulire dopo agli utilizzato.
c) Se le pentole/padelle vengono utilizzate nella sua cattura, potrebbero scoloriri o formare macchie dovute alla cottura.
d) Non utilizzato benzina, diluenti, spazzole o polvere lucidante per pulire il piano cottura a induzione.
e) Pulire con un panno umido e un detersivo per piatti.
f) Utilizzare un aspirapolvere per aspirare lo sporco alla presa d'aria e alla bocchetta di scarico.
g) Non far mai scorrere l'acqua sull'unità (l'acqua che penetrà all'interno potrebbe causare malfunzionamenti).

SMALTIMENTO DEI DISPOSITIVI USATI

Non smaltire quello dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il symbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per realizare il dispositivo sono essere riciclate conformmente alle relativeindicazioni. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente.

Per informazioni sull'impiano di riciclaggio più vicino, contattare le autorità locali.

RISOLUZIONE DEI PROBLEMI

Problema	Possibile causa	Soluizione
E0	Senza utensili da cucina sul fornello o utilizzando utensili da cucina inappropriati	Posizionare o sostuire una padella adatta con un fondo piatto sul piatto
E1	Surriscaldamento del fornello a induzione	Rimuovere tutti gli ostacoli che bloccano lo sfiato sotto il fondo del piano cottura a induzione, quando posizionare il piano cottura in uno spazio aperto e riprovare dopo che l'apparecchio si è raffreddato.
E2	Il piano cottura si surriscalda	Assicurati che l'acqua sia all'interno della padella
E3	Tensione sottocaricata/ sovraccarico	Assicurarsi che la tensione e la frequenza siano conformi ai dati nominali riportati sulla targhetta del prodotto.
