RCIN-700-05 - Viryklė Royal Catering - Nemokama naudojimo instrukcija

Produkto tipas	Profesionali indukcinė viryklė
Modelis	RCIN-700-05
Prekės ženklas	Royal Catering
Matmenys (I × G × A)	800 × 700 × 860 mm
Svoris	70,75 kg
Vardinė įtampa / Dažnis	380-400 V / 50 Hz (trifazė + neutralė + žemė)
Bendra galia	17000 W
Apsaugos indeksas	IPX4
Kaitviečių skaičius	4
Temperatūros intervalas	60 °C iki 240 °C
Galios lygiai	10
Automatinis išsijungimas	Taip (po 4 valandų neveikimo)
Valdymo tipas	Sukamasis mygtukas su temperatūros/galios pasirinkimu
Paviršiaus medžiaga	Stiklo keramika
Suderinami indai	Feromagnetinis plokščias dugnas (plienas, ketus, emaliuotas nerūdijantis plienas)
Valymas	Drėgna šluoste su švelnia plovikliu; nemerkite
Sauga	Apsauga nuo perkaitimo, karšto paviršiaus, automatinis išsijungimas
Atsarginės dalys	Prieinamos pagal užklausą iš gamintojo
Taisomumas	Remontas tik įgalioto aptarnavimo centro

Dažnai užduodami klausimai - RCIN-700-05 Royal Catering

Kaip naudoti RCIN-700-05 viryklę?

Padėkite tinkamus indus ant kaitvietės. Prijunkite prietaisą prie trifazės rozetės su įžeminimu (380-400 V). Naudokite sukamąjį mygtuką temperatūros (60-240 °C) arba galios (lygiai 1-10) režimui pasirinkti. Paspauskite mygtuką, kad perjungtumėte režimus. Kiekviena zona turi savo valdiklį.

Kokie indai yra suderinami?

Naudokite puodus ir keptuves su feromagnetiniu plokščiu dugnu: plienas, ketus, emaliuotas nerūdijantis plienas. Rekomenduojamas skersmuo: 16-30 cm. Nenaudokite stiklo, keramikos, vario, aliuminio arba apvalaus dugno.

Ką daryti esant klaidos kodui E0?

Kodas E0 rodo, kad indas neaptiktas arba netinkamas. Padėkite arba perstatykite tinkamą plokščiadugnę keptuvę ant kaitvietės.

Kaip išvalyti kaitvietę?

Atjunkite prietaisą ir leiskite jam visiškai atvėsti. Nuvalykite drėgna šluoste su švelniu indų plovikliu. Nenaudokite abrazyvinių priemonių, kietų šepečių arba tekančio vandens. Jei reikia, išsiurbkite oro įleidimo/išleidimo angas.

Ar galiu naudoti aliuminines keptuves?

Ne, aliumininiai indai nėra suderinami su indukcija, nes jie nėra feromagnetiniai. Naudokite tik plieninius, ketaus arba emaliuotus nerūdijančio plieno indus.

Koks elektros suvartojimas?

Bendra galia yra 17000 W (17 kW). Prietaisui reikalingas trifazis 380-400 V maitinimas su 63 A grandinės pertraukikliu. Įsitikinkite, kad elektros instaliacija yra tinkama.

Kaip prijungti prietaisą?

Prijungimą turi atlikti kvalifikuotas elektrikas. Naudokite laidą su laidininkais: Juoda (fazė), Ruda (fazė), Pilka (fazė), Mėlyna (nulis), Žalia/Geltona (įžeminimas). Įstatykite dedikuotą 63 A apsauginį jungiklį.

Ar yra automatinis išsijungimas?

Taip, viryklė automatiškai išsijungia po 4 valandų neveikimo (nepaspaudus jokio mygtuko). Ši funkcija neleidžia ilgai neprižiūrimai naudoti.

Ką daryti perkaitimo atveju (kodas E1)?

Kodas E1 rodo vidinį perkaitimą. Pašalinkite kliūtis, užtikrinančias oro angas po prietaisu, pastatykite jį atviroje vietoje ir leiskite atvėsti prieš vėl naudojant.

Kur rasti atsargines dalis?

Atsarginės dalys yra prieinamos pagal užklausą iš gamintojo Royal Catering. Dėl remonto kreipkitės į įgaliotą aptarnavimo centrą. Nebandykite taisyti prietaiso patys.

NAUDOJIMO INSTRUKCIJA RCIN-700-05 Royal Catering

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra privalomi ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametras aprašymas	Parametras verte
Produktospavadinimas	Indukciné viryklé	Indukciné viryklé
Modelis	RCIN-700-04	RCIN-700-05
Nominali jtampa [V~] / dažnis [Hz]	380-400 / 50	380-400 / 50
Nominali galia [W]	8500	17000
Apsaugos klase IP	IPX4	IPX4
Matmenys [plotix gylis x aukštis; mm]	40 x 70 x 86	80 x 70 x 86
Svoris [kg]	41,25	70,75

1. Bendras aprašymas

Naudojimo vadovas skirtas padėti saugiai ir be problemų naudoti įrenginį. Gaminys suprojektuotas ir pagamintas laikantis griežtų techninių nurodymų, naudojant naujausias technologijas ir komponentus. Be to, jis gaminamas laikantis griežčiausių kokybės standartų.

NENAUDOKITE PRIETAISO, NES AIDŽIAI PERSKAITYTE IR SUPRASTOJATE ŠĮ NAUDOTOJIMO VADOVĄ.

Norėdami pailginti įrenginio gaminio naudojimo laiką ir užtikrinti, kad jis veiktų be problemų, naudokite jį pagal šį vartotojo vadovą ir reguliariai atlikite techninės priežiūros darbus. Techniniai duomenys ir specifikacijos šiame vartotojo vadove yra atnaujinti. Gamintojas pasilieka teisę daryti pakeitimus, susijusius su kokybės

gerinimu. Įrenginys sukurtas taip, kad iki minimumo sumažintų triukšmo emisijos riziką, atsižvelgiant į technologijų pažangą triukšmo mažinimo galimybes.

Legenda

Gaminys atitinka atitinkamus saugos standartus.

Prieš naudodami perskaitykite instrukcijas.

ĮSPĖJIMAS! arba ATSARGIAI! arba ATMINKITE! Taikoma konkrečiai situacijai.

ATKREIPKITE DĖMESĮ! Šio vadovo brėžiniai yra tik iliustravimo tikslais ir kai kuriomis detalėmis gali skirtis nuo tikrojo gaminio.

2. Naudojimo saugumas

DĖMESIO! Perskaitykite visus saugos įspėjimus ir instrukcijas. Įspėjimų ir

instrukcijų nesilaikymas gali sukelti elektros šoką, gaisrą ir (arba) rimtus sužalojimus ar net mirtį.

Savokos „įrenginys“ arba „produktas“ vartojamos įspėjimuose ir instrukcijose, nurodant:

Indukcinė viryklė.

2.1. Elektros sauga

a) Kištukas turi tikti į lizdą. Jokiu būdu nemodifikuokite kištuko. Naudojant originalius kištukus ir atitinkamus lizdus sumažėja elektros smūgio rizika. b) Stenkitės neliesti įžemintų elementų, tokių kaip vamzdžiai, šildytuvai, katilai ir šaldytuvai. Padidėja elektros smūgio rizika, jei įžemintas įrenginys yra veikiamas lietaus, tiesiogiai liečiasi su šlapiu paviršiumi arba veikia drėgnoje aplinkoje. Į prietaisą patekęs vanduo padidina prietaiso sugadinimo ir elektros smūgio riziką. c) Nelieskite prietaiso šlapiomis ar drėgnomis rankomis. d) Nenaudokite laido netinkamai. Niekada nenaudokite jo prietaisui nešti arba kištukui ištraukti iš lizdo. Laikykite laidą toliau nuo šilumos šaltinių, alyvos, aštrių briaunų ar judančių dalių. Pažeisti arba susipainioję laidai padidina elektros smūgio riziką. e) Jei negalite išvengti įrenginio naudojimo drėgnoje aplinkoje, naudokite liekamosios srovės įtaisą (RCD). RCD naudojimas sumažina elektros smūgio riziką. f) Nenaudokite prietaiso, jei maitinimo laidas yra pažeistas arba yra akivaizdžių nusidėvėjimo požymių. Pažeistą maitinimo laidą turi pakeisti kvalifikuotas elektrikas arba gamintojo servisas. g) Kad išvengtumėte elektros smūgio, nemerkite laido, kištuko ar paties prietaiso į vandenį ar kitą skystį. Nenaudokite prietaiso ant šlapių paviršių. h) ATSARGIAI - PAVOJUS GYVYBE! Valydami arba naudodami prietaisą, jokiu būdu nemerkite jo į vandenį ar kitus skysčius. i) Nenaudokite prietaiso patalpose, kuriose yra daug drėgmės, arba šalia vandens rezervuarų! j) Nejunkite daugiakontakčių kištukų, ilginamųjų laidų ir pan. k) Elektros prijungimą turi atlikti kvalifikuotas elektrikas.

2.2. Saugumas darbo vietoje

a) Laikykite darbo vietą tvarkingą ir gerai apšviestą. Sutrikimas arba prastas apšvietimas gali sukelti nelaimingų atsitikimų. Būkite atsargūs, stebėkite, ką darote, ir dirbdami su įrenginiu vadovaukitės sveiku protu. b) Nenaudokite prietaiso vietose, kuriose yra sprogimo pavojus, pvz., kur yra degių skysčių, dujų ar dulkių. c) Įrenginio pažeidimo ar veikimo sutrikimo atveju jį reikia nedelsiant išjungti ir apie įvykį pranešti įgaliotam asmeniui. d) Jei abejojate, ar įrenginys veikia tinkamai, susisiekite su gamintojo aptarnavimo centru. e) Prietaiso remontą gali atlikti tik gamintojo servisas. Neatlikite remonto patys! f) Gaisro atveju gaisrui gesinti prietaise, kuriame yra įtampa, naudokite tik miltelinius arba sniego (CO2) gesintuvus. g) Prietaisą naudokite gerai vėdinamoje patalpoje. h) Reguliariai tikrinkite saugos lipdukų būklę. Pakeiskite juos, jei jie neįskaitomi.

i) Išsaugokite šias instrukcijas, kad galėtumėte pasinaudoti ateityje. Jei prietaisas bus perduotas tretiesiems asmenims, naudojimo instrukciją reikia perduoti kartu su įrenginiu.

j) Pakuotės dalis ir mažas surinkimo dalis laikykite vaikams nepasiekiamoje vietoje. k) Saugokite įrenginius nuo vaikų ir gyvūnų. l) Naudojant šį įrenginį kartu su kitais prietaisais, taip pat reikia laikytis kitų naudojimo instrukcijų.

Prisimink! Naudodami prietaisą saugokite vaikus ir kitus pašalinius asmenis.

2.3. Asmeninis saugumas

a) Nenaudokite įrenginio, jei esate pavargęs, sergate arba esate apsvaigęs nuo alkoholio, narkotikų ar vaistų, kurie gali pakenkti jūsų gebėjimui valdyti įrenginį. b) Prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus), kurių psichikos, jutimo ar intelekto funkcijos yra susilpnėjusios arba neturintys patirties ir (arba) žinių, nebent jie būtų prižiūrimi už jų saugumą atsakingo asmens arba jiems būtų duoti nurodymai kaip valdyti įrenginį. c) Būkite atsargūs ir vadovaukitės sveiku protu, kai naudojate įrenginį. Trumpas išsiblaškymas veikimo metu gali sukelti rimtų sužalojimų.

d) Kad išvengtumėte atsitiktinio paleidimo, prieš prijungdami įrenginį prie maitinimo šaltinio įsitikinkite, kad jungiklis yra OFF padėtyje. e) Nepervertinkite savo galimybių. Eksploatacijos metu išlaikykite kūno pusiausvyrą. Tai leidžia geriau valdyti įrenginį netikėtose situacijose. f) Prietaisas nėra žaislas. Vaikus reikia prižiūrėti, kad jie nežaistų su prietaisu.

2.4. Saugus įrenginio naudojimas

a) Nenaudokite prietaiso, jei ON/OFF jungiklis neveikia tinkamai (neįsijungia ir neišsijungia). Prietaisai, kurių negalima valdyti jungikliu, yra pavojingi, nes negalima jų naudoti ir juos reikia taisyti. b) Prietaisas turi būti atjungtas nuo maitinimo šaltinio prieš reguliuojant, valant ir prižiūrint. Ši prevencinė priemonė sumažina atsitiktinio įsijungimo riziką. c) Nenaudojamus prietaisus laikykite vaikams ir visiems, kurie nėra susipažinę su prietaisu ar šiomis instrukcijomis, nepasiekiamoje vietoje. Įrenginiai yra pavojingi nepatyrusių vartotojų rankose. d) Laikykite prietaisą geros būklės. Prieš kiekvieną naudojimą patikrinkite, ar nėra bendrų pažeidimų arba judančių dalių pažeidimų (įskaitant komponentų įtrūkimus ar kitas sąlygas, kurios gali turėti įtakos saugiam įrenginio veikimui). Jei prietaisas pažeistas, prieš naudodami jį suremontuokite. e) Prietaisą laikykite vaikams nepasiekiamoje vietoje. f) Prietaiso remontą ir priežiūrą turi atlikti kvalifikuoti asmenys, naudodami tik originalias atsargines dalis. Tai užtikrins saugų prietaiso naudojimą. g) Kad užtikrintumėte suprojektuotą įrenginio veikimo vientisumą, nenuimkite gamykloje sumontuotų dangtelių ir neatlaisvinkite varžtų. h) Gabendami ir perkeldami prietaisą iš saugojimo vietos į naudojimo vietą, laikykitės gabenimo rankiniu būdu sveikatos ir saugos taisyklių, galiojančių šalyje, kurioje prietaisas naudojamas. i) Nejudinkite, nekilnokite ir nesukite prietaiso veikimo metu. j) Nepalikite įjungto įrenginio be priežiūros. k) Reguliariai valykite prietaisą, kad išvengtumėte nuolatinio nešvarumų kaupimosi. l) Prietaisas nėra žaislas. Vaikai negali valyti ir prižiūrėti be suaugusiųjų priežiūros. m) Draudžiama sugadinti įrenginį, siekiant pakeisti jo parametrus ar konstrukciją. n) Prietaisą laikykite toliau nuo ugnies ir karščio šaltinių. o) Neuždenkite prietaiso ventiliacijos angų! p) Nelaikykite ant prietaiso daiktų, ypač ant jo stiklinio paviršiaus. q) Prietaise draudžiama šildyti tuščius indus. r) Prietaisas turi būti naudojamas ant karščiui atsparaus paviršiaus. Draudžiama įrenginį statyti ant kilimų, staltiesių ir kitų paviršių, pagamintų iš degių ir tirpstančių medžiagų. s) Nestatykite prietaiso ant metalinių paviršių.

t) ATSARGIAI! Išjungus maitinimą, prietaiso kaitlentė išlieka karšta ilgą laiką. Palietus karštą kaitlentę galite nudeginti odą. u) Naudokite tik indukcinėms viryklėms skirtus puodus ir keptuves. v) Nedėkite metalinių indų, stalo įrankių ir pan. ant prietaiso viryklės paviršiaus, nes jie gali labai įkaisti ir nudeginti odą. w) ATSARGIAI! Žiedai, laikrodžiai, grandinės ir kiti metaliniai daiktai gali įkaisti, kai lieka šalia įjungto įrenginio. x) Draudžiama tarp puodo/keptuvės ir kaitlentės dėti popieriaus lapą. Popierius gali užsidegti. y) Aliuminio folija, plastikiniai stalo įrankiai ir indai turi būti atokiai nuo kaitlentės. z) Prietaisą draudžiama naudoti šalia elektromagnetinei spinduliuotei jautrių įrenginių, tokių kaip mokėjimo kortelės, televizoriai ir kt.

Dėmesio! Nepaisant saugios prietaiso konstrukcijos ir jo apsauginių savybių bei papildomų operatorių saugančių elementų naudojimo, naudojant įrenginį vis tiek išlieka nedidelė nelaimingo atsitikimo ar susižalojimo rizika. Naudodami įrenginį būkite budrūs ir vadovaukitės sveiku protu.

3. Naudokite gaires

Prietaisas skirtas efektyviam ir tiksliam maisto ruošimui naudojant elektromagnetinę indukciją, kad būtų galima tiesiogiai šildyti puodus ir keptuves. Jis užtikrina greitą temperatūros reguliavimą, todėl puikiai tinka virti, troškinti ir kepti tiksliai kontroliuojant. Įrenginys taip pat taupo energiją, nes šildo tik indus, o ne aplinkinį orą, todėl sumažėja bendras energijos suvartojimas.

Naudotojas atsako už bet kokią žalą, atsiradusią dėl įrenginio naudojimo ne pagal paskirtį.

3.1. Įrenginio aprašymas

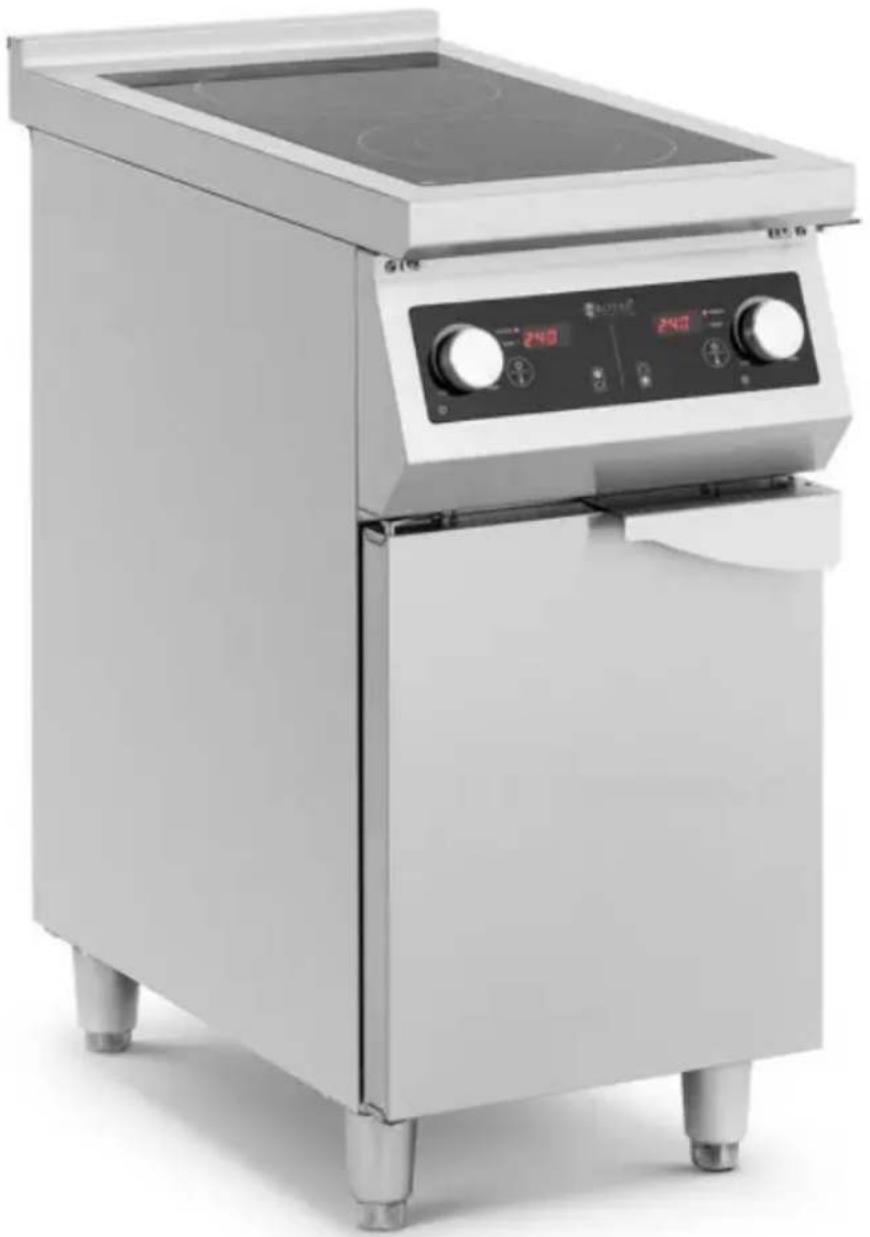

RCIN-700-04

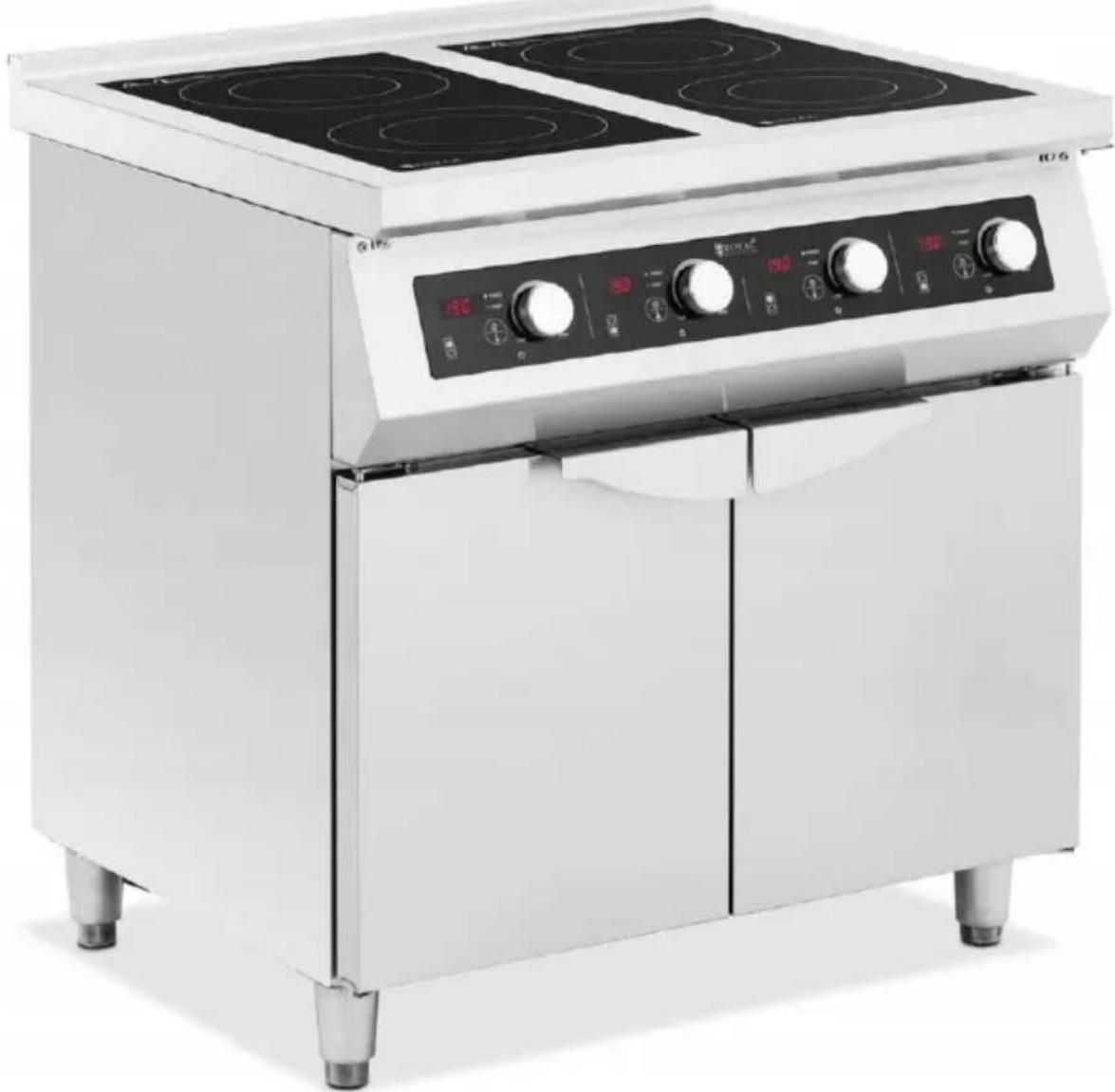

RCIN-700-05

3.2. Pasiruošimas naudojimui

PRIETAISO VIETA

Aplinkos temperatūra turi būti ne aukštesnė kaip 40°C, o santykinė oro drėgmė - mažesnė nei 85%. Užtikrinkite gerą vėdinimą patalpoje, kurioje naudojamas prietaisas. Tarp kiekvienos prietaiso pusės ir sienos ar kitų objektų turi būti bent 10 cm atstumas. Prietaisas visada turi būti naudojamas ant lygaus, stabilaus, švaraus, ugniai atsparaus ir sauso paviršiaus, vaikams ir asmenims su ribotomis protinėmis ir jutimo funkcijomis nepasiekiamas. Padėkite įrenginį taip, kad visada turėtumėte prieigą prie maitinimo kištuko. Prie prietaiso prijungtas maitinimo laidas turi būti tinkamai įžemintas ir atitikti gaminio etiketėje nurodytus techninius duomenis.

Prieš naudodami pirmą kartą, išardykite prietaisą ir visas jo dalis išvalykite.

3.3. Prietaiso naudojimas

Maitinimo linijos prijungimas

Montuodami naudokite specializuotą elektrinį oro apsaugos jungiklį. Jungiklis turi būti pastatytas patogioje ir lengvai pasiekiamoje vietoje, 1,3-1,5 metro aukštyje. Jungiklio vardinė elektros srovė turi būti 63 A.

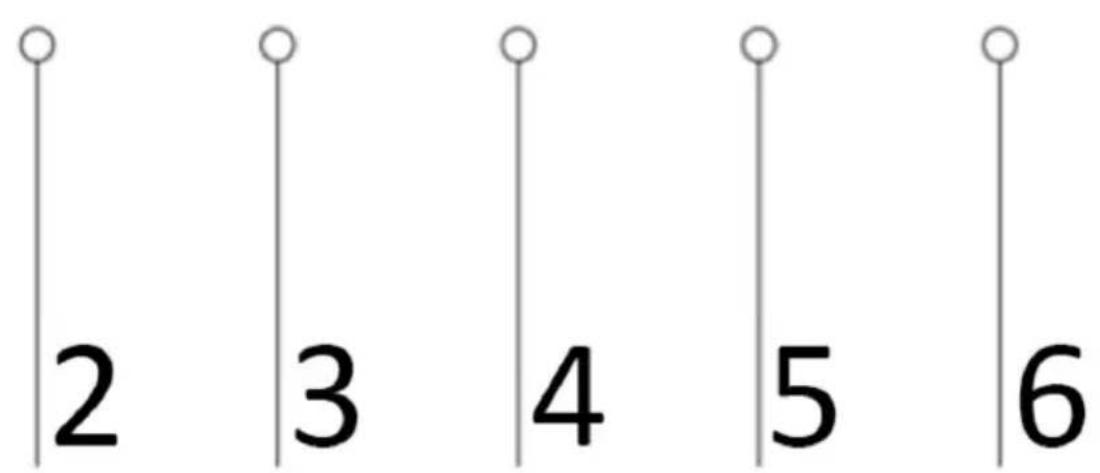

1 Įžeminimas 2 Juoda 3 Ruda 4 Pilka 5 Mėlyna 6 Žalia ir geltona

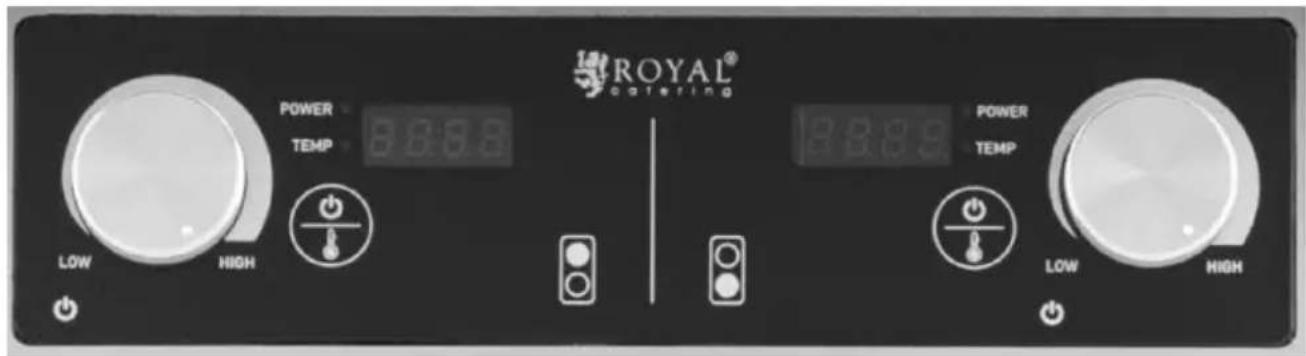

RCIN-700-04

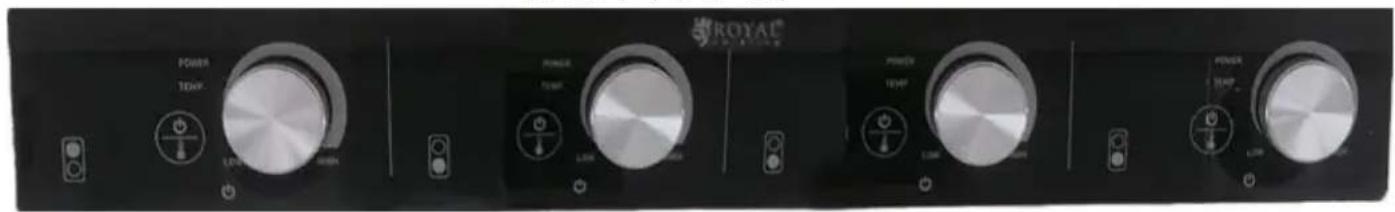

RCIN-700-05

1. Padėkite tinkamus indus ant indukcinės viryklės plokštės ir įsitikinkite, kad laidas tinkamai prijungtas.
2. Kai išgraviruotas žymeklis yra nurodytoje padėtyje, indukcinė viryklė įjungta. Galite reguliuoti galią ir temperatūrą naudodami rankenėlę.
3. Paspauskite mygtuką, norėdami perjungti temperatūros ir galios režimus. Atitinkama lemputė užsidegs. Temperatūrą galima reguliuoti nuo 60°C iki 240°C, o galią - nuo 1 iki 10 lygio sukant rankenėlę. Atkreipkite dėmesį, kad arčiausiai rankenėlės esančios kaitlentės galia yra 3500 W, o toliau nuo rankenėlės esančios kaitlentės - 5000 W.
4. Išgraviruoto žymeklio pasukimas į nurodytą padėtį, kai viryklė veikia, viryklė iš karto nustos veikti.
5. Kiekvienas degiklis turi savo atitinkamą valdymo sekciją.
6. Indukcinė viryklė automatiškai išsijungs, jei per 4 valandas nebus atlikta jokia operacija.
7. Atminkite, kad darbo metu pasiekiami paviršiai gali įkaisti.

Naudojami ir nenaudoti indai

1. Naudoti keptuvės ir puodai

Plienas arba ketus; emaliuota geležis; nerūdijantis plienas; plokščiadugnės keptuvės/puodai, kurių skersmuo nuo 16 iki 30 cm.

1. Nenaudojami keptuvės ir puodai

Karščiui atsparus stiklas; keraminis indas; varis; aliuminio keptuvės/puodai; keptuvės/puodai su apvaliu dugnu, kurių dugnas mažesnis nei 16 cm.

3.4. Valymas ir priežiūra

a) Prieš kiekvieną valymą, reguliavimą ar priedų keitimą arba jei prietaisas nenaudojamas, ištraukite maitinimo kištuką ir leiskite prietaisui visiškai atvėsti. b) Prieš valydami prietaisą, visada ištraukite jį iš elektros lizdo. Nuvalykite po naudojimo kiekvieną kartą. c) Jei puodai / keptuvės naudojami nevalyti, gali pakisti spalva arba atsirasti dėmių. d) Indukcinei viryklei valyti nenaudokite benzino, skiediklio, šveitimo šepečio ar poliravimo miltelių. e) Nuvalykite indų plovimo priemone ir drėgna šluoste. f) Naudokite dulkių siurblį, kad išsiurbtumėte nešvarumus iš oro įsiurbimo ir išmetimo angos. g) Niekada neleiskite vandens virš įrenginio (vanduo, patekęs į vidų, gali sukelti gedimą).

PANAUDOTŲ PRIETAISŲ IŠMETIMAS

Neišmeskite šio prietaiso į komunalinių atliekų sistemas. Perduokite jį elektros ir elektroninių prietaisų perdirbimo ir surinkimo punktui. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaisui pagaminti panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsų aplinkos apsaugos.

Susisiekite su vietinėmis valdžios institucijomis dėl informacijos apie savo vietinę perdirbimo įmonę.

TRIKČIŲ ŠALINIMAS

Problema	Galima priežastis	Spendimas
E0	Ant viryklès neuždèjus kapimo indo arba naudojan netinkamğ indă	Ant lèkštès padèkite arba pakeiskite tinkamğkeptuș plokšciu dugnu
E1	Indukcinè viryklè perkaista	Pašalinkite visas kliūtis, kurios užstoja ventilaciños angă po indukcinès viryklès dugnu, tada pastatykite viryklore atviroje vietoje ir bandykite dar kartă, kai prietaisas atvès.
E2	Viryklès viršus perkaista	Jsitikinkite, kad keptuvëje yra vandens
E3	Nepakankama jtampa/ perkrautas	Jsitikinkite, kad jtampa ir dažnis atitinka ant gaminio pateikța etiketțe.
