| Tipo di prodotto | Batteria a zaino (zaino) per utensili senza fili Husqvarna |
| Marca | Husqvarna |
| Modello | BLi940X |
| Categoria | Tagliasiepi (compatibile con altri utensili senza fili Husqvarna) |
| Tipo di batteria | Lithium-Ion |
| Capacità della batteria | 26,1 Ah |
| Tensione nominale | 36 V |
| Peso | 6,7 kg |
| Dimensioni (L x l x h) | Circa 250 x 150 x 400 mm (stima) |
| Caricatore compatibile | Husqvarna QC 330 (accessorio) |
| Autonomia | Varia a seconda dell'utensile utilizzato; fino a diverse ore per un tagliasiepi |
| Tempo di ricarica | Circa 2-3 ore con il caricatore QC 330 |
| Indicatori LED | Livello di carica (5 segmenti), anomalia (rosso), alimentazione (verde) |
| Funzioni di sicurezza | Protezione contro sovratensioni, sottotensione, sbalzo di temperatura, cortocircuito, fusibile sostituibile |
| Temperatura di funzionamento | -10 °C a 45 °C |
| Temperatura di conservazione | 5 °C a 45 °C |
| Imbracatura | Bretelle regolabili, attacco cinghia |
| Adattatore | Incluso (si fissa sull'utensile) |
| Manutenzione | Pulire le fessure di ventilazione con una spazzola asciutta; mantenere i contatti puliti e asciutti |
| Riparabilità | Fusibile sostituibile dall'utente; per altre riparazioni, contattare un'officina specializzata |
| Garanzia | Perdita di validità se vengono utilizzati pezzi non originali |
| Norme | Conforme CE, compatibilità elettromagnetica (2004/108/CE), RoHS (2011/65/UE) |
Domande frequenti - BLi940X HUSQVARNA
Domande degli utenti su BLi940X HUSQVARNA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tagliasiepi in formato PDF gratuitamente! Trova il tuo manuale BLi940X - HUSQVARNA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BLi940X del marchio HUSQVARNA.
MANUALE UTENTE BLi940X HUSQVARNA
IT Istruzioni per l'uso 57-62
Carregamento (fig. A)
1 Spina di alimentazione elettrica
2 Caricabatterie Husqvarna QC 330 (Accessorio)
3 LED di alimentazione
4 LED di erreore
5 Adattatore
6 Pulsante di indicatore di batteria
7 Display
8 LED di erreore
9 Batteria
10 Interruttore di corrente
11 Pulsante di indicatore di batteria
12 Indica lo stato della batteria
13 LED di alimentazione
14 LED di erreore
15 Ganci per il gruppo batteria
16 Pulsante di bloccaggio del gruppo batteria
17 Tracolla
18 Accessorio tracolla
19 Pulsante per la regolazione della tracolla
20 Coprifusible
21 Fusibile
22 Protezione ramo (facoltativi)
23 Supporto per tosaerba (Accessorio)

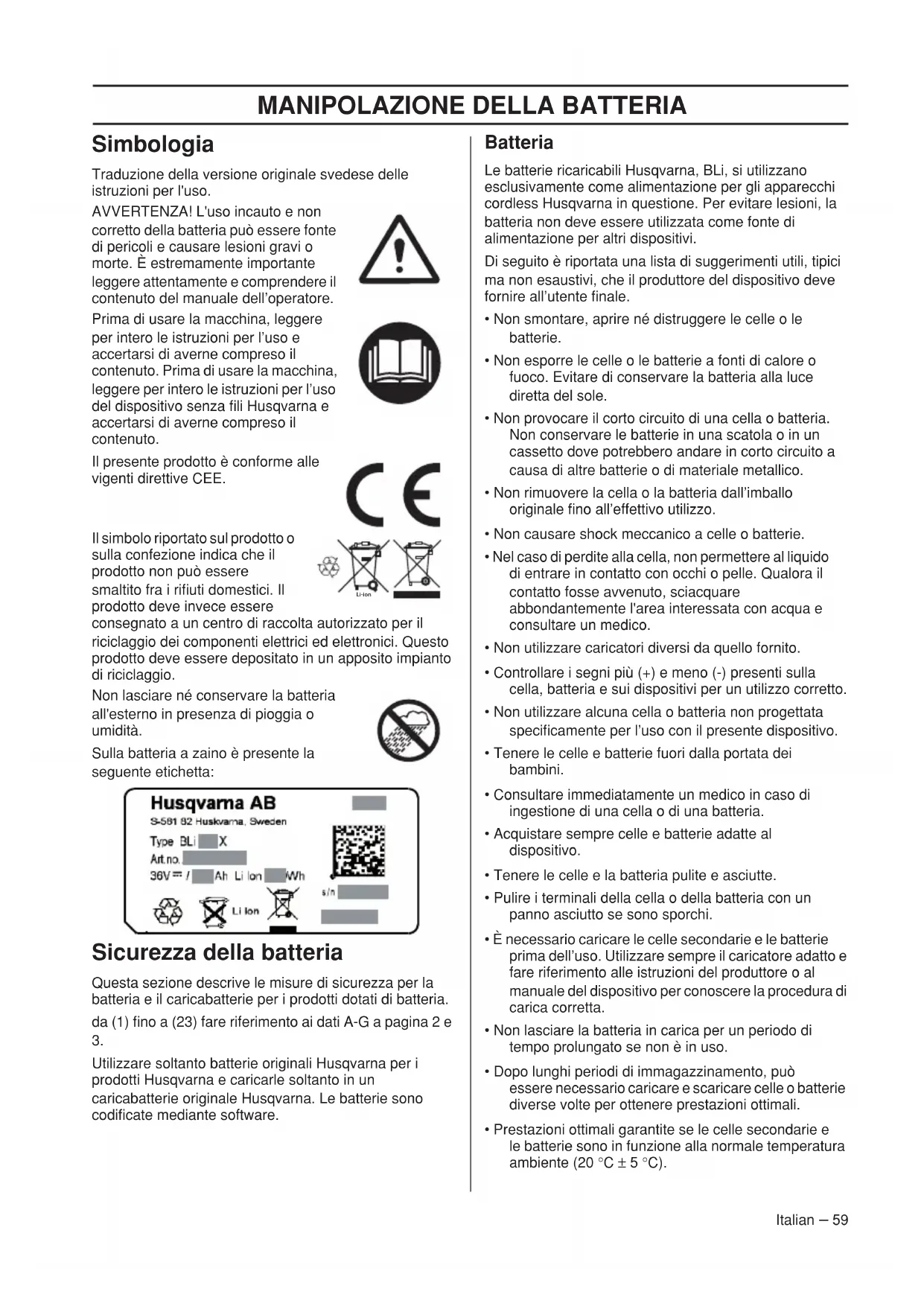

Simbologia
Traduzione della versione originale svedese delle istruzioni per l'uso.
AVVERTENZA! L'uso incauto e non corretto della batteria cui è esse fonte di pericoli e causare lesions gravi o morte. É estremamente importante leggere attendamente e comprendere il contento del manuale dell'operaatore.
Prima di usare la macchina, leggere per intero le istruzioni per l'uso e accertarsi di averne compreso il contentuto. Prima di usare la macchina, leggere per intero le istruzioni per l'uso del disposativo senza fili Husqvarna e accertarsi di averne compreso il contentuto.
Il presente prodotto è conforme alle vigenti dirrettive CEE.
Il simbolo riportato sul prodotto o sulla confezione indica che il prodotto non può essere smaltito fra i rifiuti domestici. Il prodotto deve,invece essere
consegnato a un centro di raccolta autorizzato per il riciclaggio dei componenti elettrici ed elettronici. Questo prodotto deve essere depositato in un apposto impianto di riciclaggio.
Non lasciare ne conservare la batteria all'esterno in presenza di pioggia o umidità.
Sulla batteria a zaino è presente la seguente etichetta:
Sicurezza della batteria
Questa sezione descive le misure di sicurezza per la batteria e il caricabatterie per i prodotti dotati di batteria. da (1) fino a (23) fare riferimento ai dati A-G a pagina 2 e 3.
Utilizzare sostanto batterie originali Husqvarna per i prodotti Husqvarna e caricarle sostanto in un caricabatterie originale Husqvarna. Le batterie sono codificate mediante software.
Batteria
Le batterie ricaricabili Husqvarna, BLi, si utilizzato esclusivamente come alimentazione per gli appearecchi cordless Husqvarna in questione. Per evitare lesionsi, la batteria non deve essere utilizzata come fonte di alimentazione per altri dispositivi.
Di seguito è riportata una lista di suggerimenti utili, tipici ma non esaustivi, che il produttore del disposativo deve fornire all'utente finale.
- Non smontare, après né distrauggere le celle o le batterie.
- Non esporre le celle o le batterie a fonti di calore o fuoco. Evitare di conservare la batteria alla luce diretta del sole.
- Non provocare il corto circuito di una cella o batteria. Non conservare le batterie in una scatola o in un cassetto dove potrebbero andare in corto circuito a causa di altre batterie o di materiale metallico.
- Non rimuovere la cella o la batteria dall'imballo originale forn all'effettivo utilizzato.
- Non causare shock meccanico a celle o batterie.
- Nel caso di perdite alla cella, non permettere al liquido di entrare in contatto con occhi o pelle. Qualora il contatto fosse avvenuto, sciacquare abbondamente l'area interessata con acqua e consultare un medico.
- Non utilizzato caricatori diversi da quello fornito.
- Controllare i segni più (+) e meno (-) presenti sulla cella, batteria e sui dispositiivi per un utilizzo corretto.
- Non utilizzato alcuna cella o batteria non progettata specificamente per l'uso con il presente dispositivo.
- Tenere le celle e batterie fuori alla portata dei bambini.
- Consultare immediatamente un medico in caso di ingestione di una cella o di una batteria.
- Acquistare sempre celle e batterie adatte al dispositorio.
- Tenere le celle e la batteria pulite e asciutte.
- Pulire i terminali della cella o della batteria con un panno asciutto se sono sporchi.
- É necessario caricare le celle secondarie e le batterie prima dell'uso. Utilizzato sempre il caricatore adatto e fare riferimento alle istruzioni del produttore o al manuale del dispositivo per conoscere la procedura di carica corretta.
- Non lasciare la batteria in carica per un periodo di tempo prolongato se non è in uso.
- Dopo lunghi periodi di immagazzinamento, cui sono necessario caricare e scaricare delle o Batterie diverse volte per ottenere prestazioni ottimali.
-
Prestazioni ottimali garantite se le celle secondarie e le batterie sono in funzione alla normale temperatura ambiente (20^ ± 5^) .
-
Conservare la documentazione del prodotto come riferimento futuro.
Utilizzare la cella e la batteria esclusivamente per gli scopi previsti. - Ove possibile, rimuovere la batteria dal dispositorio se non deve essere utilizzata.
- Non disperdere nell'ambiente.
- Non spostare l'adattatore o la batteria sul cavo.
- Tenere cavi e spine puliti e asciutti. La corrosione può causare malfunzionamenti.
- Non attorcigliare il dispositorio della batteria. Il cavo potrebbe danneggiarsi.

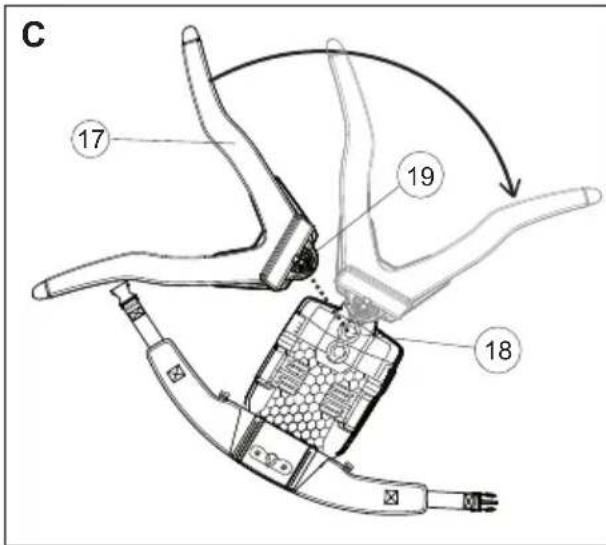

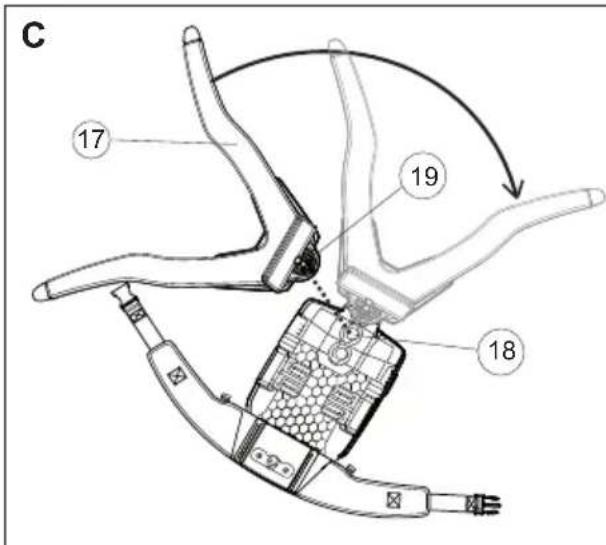

Imbracatura (fig. C)
AVVERTENZA! Il cinghiaggio della batteria non è adatto a una scalata. Non è un cinghiaggio per arboricoltori.
- Regolare le cinghie sull'imbracatura. L'accessorio tracolla (18) può essere collegato in tre posizioni.
- Collegare la tracolla (17) nella posizione desiderata (18) tenendoiconto della statura dell'utente. Girare la tracolla (17) per metterla in sicurezza.
- Per modificare la posizione, rilasciare la tracolla (17) premendo il pulsante (19) e girare nuovamente.

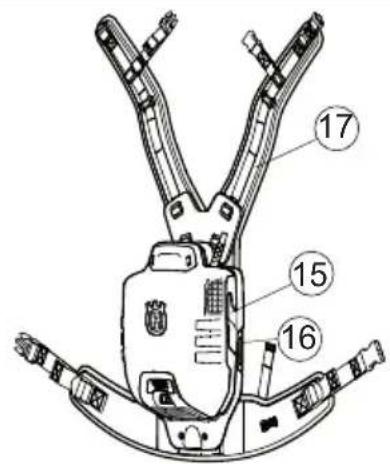

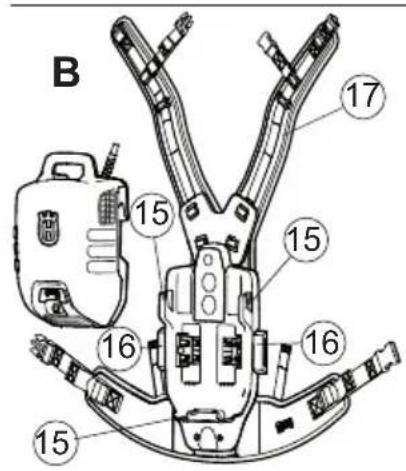

Collegare la batteria all'imbracatura (fig. B)
- Aprire i pulsanti (16).
- Collegare la batteria ai ganci. (15)
- Premere i pulsanti (16) per bloccare la batteria.
- Accertarsi che la batteria sia fissata nella posizione corretta.

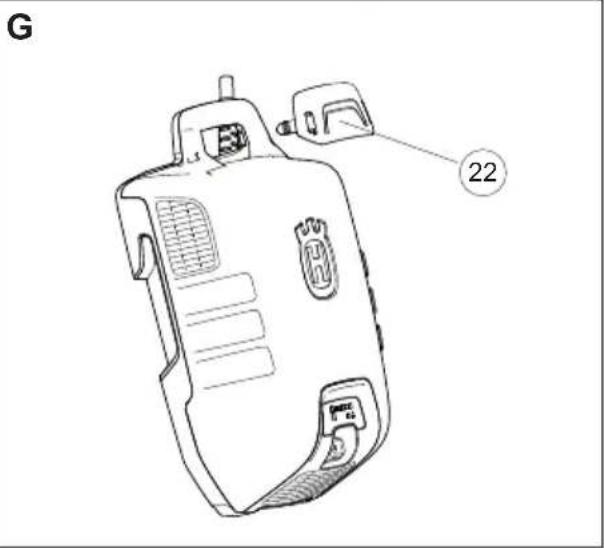

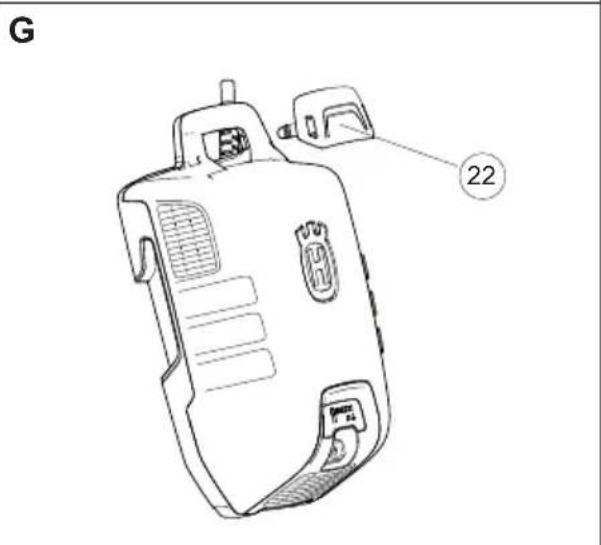

Installare la protezione ramo. (fig. G)
Per evitare che i rami si attacchino alla maniglia, utilizzato, se necessario, la protezione ramo (22).

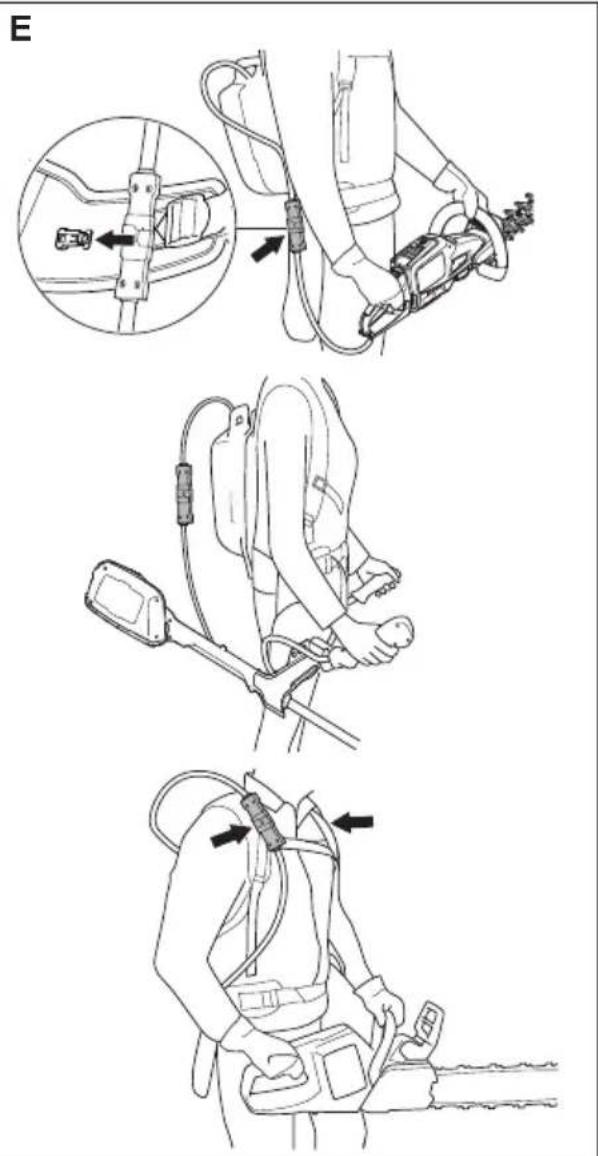

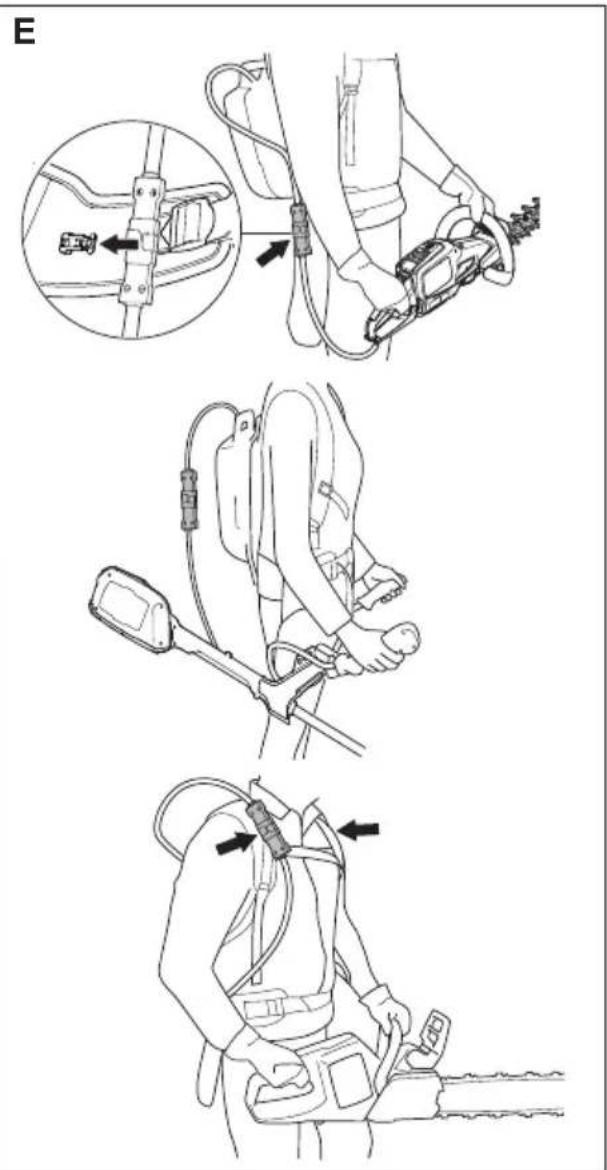

Collegare il prodotto (fig. E)
- Collegare l'adattatore batteria al prodotto scelto.
Quando si utilizza il 536LiR, connettere il supporto del tosaerba (fornito con il tosaerba) all'imbracatura della batteria seguendo leindicazioni in figura F. - Fissare il cavo batteria negli accessori sull'imbracatura.
Funzionamento
- La batteria di riserva deve essere portata con se durante l'utilizzo.
- Controllare regolarmente che il caricabatterie e la batteria siano integri.
- All'accensione della batteria di riserva segue un intervallo di tempo di circa 4 secondi (avvio del software). Durante tale intervallo di tempo, è possibile
udire il movimento delle ventole nella batteria di riserva e vedere il LED verde sulla batteria che lampeggia. Quando il LED emette una luce verde fissa, è possibile iniziare a utilizzato la macchina (utilizzato esclusivamente con tagliasiepe 136LiHD50 o trimmer 136Lic: Per iniziare a lavorare, tener premuto il tasto ON sulla macchina per almeno 2 secondi.
- La batteria si spegne automaticamente se non viene utilizzata per un lungo periodo (circa 30 minuti). Per riavviare, accendere l'interruttore di alimentazione (10).
Display della batteria e display dell'adattatore
NOTE!
Il display dell'adattatore indichera lo stato di carica corretto della batteria; tuttavia, all'inizio sono possibili deviazioni di piccolaentities.
Entrambi i display molto la capacité della batteria (7, 12) e eventuali problemi alla stessa (8, 14). La capacité della batteria viene visualizzata premendo il pulsante indicatore dello stato della batteria (6,11). Il simbolo d'avertimento si accende quando si verifica un erre. Vedere i codici di erre.
| Spie LED Stato della batteria | |
| Tutti i LED accesi | Completamente carico (80%-100%). |
| LED 1, LED 2, LED 3, LED 4 accesi | La batteria è carica al 60%-80% |
| LED 1, LED 2, LED 3 accesi. | La batteria è carica al 40%-60%. |
| LED 1, LED 2 accesi. | La batteria è carica al 20%-40%. |
| LED 1'acceso. | La batteria è carica al 0%-20%. |
Sul display dell'adattatore viene indicata la capacité in incrementi dell'1%.
Ricarica (fig. A)
É nécessario ricaricare la batteria prima diutilizzarla per la prima volta. Alla segna la batteria è caricata solo per il 30%
- Accendere sempre la batteria dall'interruttore di alimentazione (10) (LED verde (13) accesso).
- Inserire l'adattatore nel car icabatterie. Husqvarna QC 330 Assicurarsi che l'adattatore sia posizionato correttamente nel caricabatterie. (2, 5)
-La luce verde della ricarica presente sul caricabatterie è accesa quando la batteria è collegata adesso. (3)
L'indicatore di capacité (7) dell'adattatore e il LED di accensione sulla batteria (13) lampeggiano durante la ricarica.
Rimuovere I.adattatore dal caricabatterie una volta ultimata la ricarica.
Trasporto e rimessaggio
- Le batterieagliioni di litio sono soggetteai requisiti di legge sulle merci pericolose.
- Per il trasporto commerciale, ad esempio ad opera di terzi, spedizioniieri, occorre soddisfare speciali requisiti di imballaggio e di etichettatura.
- Per la preparazione del materiale da spedire, è necessaria la consulazione di un esperto di materiali pericolosi. Si prega di attenersi sono alle regolamenti nazionali più dettagliate.
- Avvolgere con nastro o bloccare i contatti aperti e imballare la batteria in modo che non possa spostarsi all'interno della confezione.
- Conservate l'attrezzatura in un luogo chiuso a chiave e quando lontano alla portata di bambini e di persona non autorizzate.
- Conservare la batteria, l'adattatore e il caricabatterie in un luogo asciutto, privo di umidità e protetto dal gelo.
- Conservare la batteria, l'adattatore e il caricabatterie a una temperatura compresa tra 5^ e 45^ e non esposti alla luce diretta del sole.
- Assicurarsi di conservare la batteria e l'adattatore separamente dal caricabatterie.
- Non conservare la batteria in ambienti elettricamente statici. Non conservare mai la batteria in scatole di metallo.
La densità energetica della batteria a zaino è superiore a 100 W/h. Non è perciò consentito spedirla per posta. Contattare il fornitore locale.
Manutenzione
Controllare regolarmente che il caricabatterie e la batteria siano integri.
Assicurarsi che la batteria e il caricabatterie (in modo particolare i terminali) siano sempre puliti e asciutti prima di posizionare l'adattatore nel caricabatterie o nei prodotti.
- Mantenere puliti i binari guida della batteria. Pulire le partite in plastica con un panno pulito e asciutto.
Assicurarsi che le fessure di ventilazione siano pulite (sia sulla via). In caso contrario, la ventilazione sare ridotta.
Pulire le feritoie con una spazzola pulitoa e asciutta.
Codici di erre
Risoluzione problemi sulla batteria e sull'adattatore.
| Display a LED | Possibili guasti | Possible soluzione |
| LED DI ERRORE lampeggiante | Deviazione di temperatura | Utilizzato la batteria in ambienti con una temperature compresa tra -10 °C e 45 °C |
| Sovratensi one | Controllare che la tensione di rete corrisponda a quella indicata sull'etichetta della macchina | |
| Rimuovere la batteria dal caricabatterie | ||
| Sottotensio ne | Ricarica della batteria | |
| Il significolo di erre LED si accende o la batteria non在哪stra segni di attività. | Differenza troppo elevata nella cella (1 V) | Contattare un'officina autorizzata |
- La batteria non viene ricaricata se la temperatura della stessa è superiore a 45^ . In quello caso, la batteria si raffreddera.
Se il LED sul caricabatterie è rosso e fisso, il caricabatterie necessita di manutenzione.

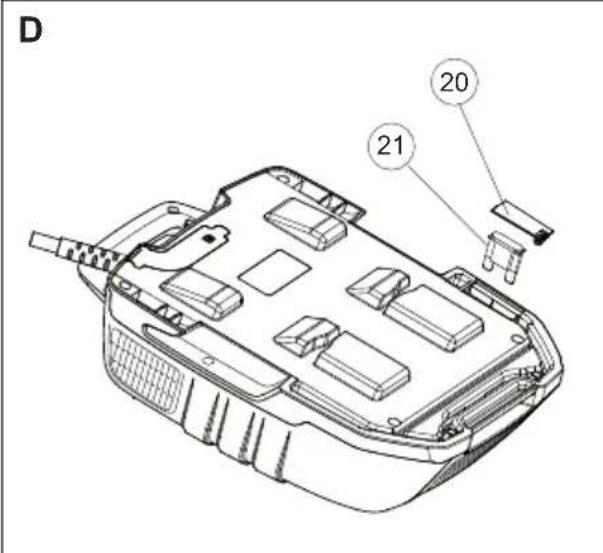

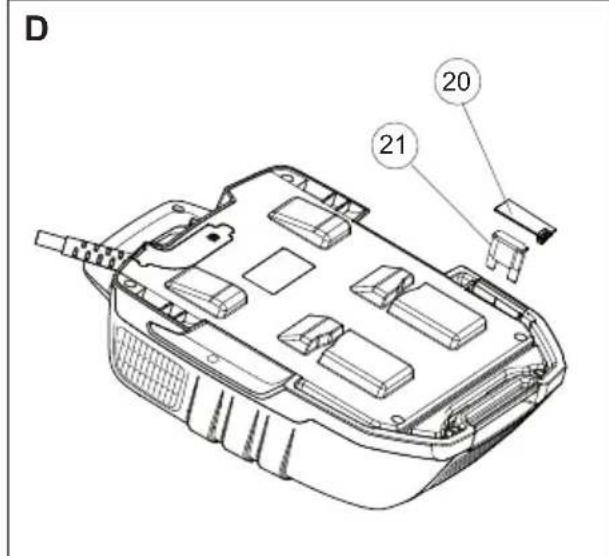

Fusibile (fig. D)
- Controllare il fusibile e sostituirlo se bruciato. Usare除去 ricambi originali. In caso contrario cessa la validità della garanzia.
- Spagnere la batteria (LED verde (13) spento).
Rimuovere la copertura (20) con un cacciavite.
Sostituire il fusibile
Smaltimento della batteria, del caricabatterie e della macchina
Il significato riconi un'ordizio. Il significato si ha come il prodotto non è l'ordizio. Il significato è l'ordizio.
Smaltendo correttamente quello prodotto si contribuisce a ridurre l'impatto ambientale e sulla salute che potrebbe verificarsi in caso di procedure di smaltimento errate. Per maggiori informazioni sul riciclaggio di quello prodotto, rivolgersi al proprio comune, al centro di raccolta rifiuti locale o al rivenditore.
Caratteristiche tecniche
| BLi520x BLi940x | ||
| Tipi di batterie Litio Litio | ||
| Capacità della batteria, Ah | 14,4 26,1 | |
| Tensione, V 36 36 | ||
| Peso, kg 5,9 6,7 | ||
Dichiarazione di conformità CE (Solo per l'Europa)
Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel: +46-36-146500, dichiara con la presente che le batterie Back Pack Husqvarna Husqvarna BLi 520x e BLi 940x, a partire dai numero di seriè del 2013 (l'anno viene evidenziato sulla targhetta dati di funzionamento ed è seguito dal numero di seriè), sono conformi alle disposizioni delle DIRITTIVE DEL CONSIGLIO.
-
del 15 décembre 2004 "sulla compatibilità elettromagnetica" 2004/108/CE.
-
dell'8 giugno 2011 "relativa alla restrizione di alcune sostenze pericolose" 2011/65/EU
Sono state applicate le seguenti norme: 55014-1:2012, 55014-2:2009
Ulm 3 giugno 2013
Peter Lameli, CTO
MIS ON MIS?
Mis on mis?
1 Toitepistik
2 Akulaadija Husqvarna QC 330 (Lisatarvik)
3 Toite LED-margutuli
4 Torke LED-margutuli
5 Adapter
6 Akunaidiku nupp
7 Ekraan
8 Torke LED-margutuli
9 Aku
10 Luliti
11 Akunäidiku nupp
12 Naitabaku olekut
13 Toite LED-margutuli
14 Torke LED-margutuli
15 Aku konksud
16 Aku kinnitusnupp
17 Olarihm
18 Olarihma kinnitus
19 Olarithma reguleerimise nupp
20 Kaitsme kate
21 Kaitse
22 Oksakaitse (lisavarustus)
23 Trimmeri tugiplaat (Lisatarvik)
Sumbolite tähendus
(2) (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) (18) (19) (20) (21) (22) (23) (24) (25) (26) (27) (28) (29) (30) (31) (32) (33) (34)
