MANUAL DE USUARIO BLi940X HUSQVARNA

ES Manual de instrucciones 45-50

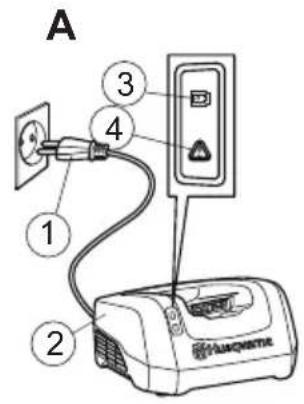

1 Enchufe de connexion a la red electrica
2 Cargador de batería Husqvarna QC 330 (Accesorio)
3 LED de alimentación
4 LED de error
5 Adaptador
6 Botón indicador de la batería
7 Display
8 LED de error
9 Batería
10 Interruptor
11 Botón indicador de la bateria
12 Indica el estado de la batería

13 LED de alimentación
14 LED de error

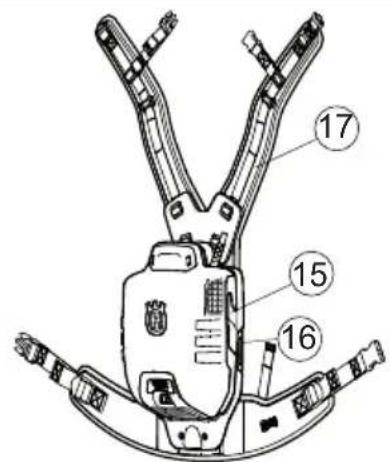

15 Ganchos para la batería
16 Botón para fjjar la bateria
17 Correa de los=hombres
18 Fijación para asa
19 Botón para ajustar el asa
20 Tapa del fusible
21 Fusible
22 Proteccion contra ramas (optional)
23 Placa para la recortadora (Accesorio)

Aclaración de los síbolos

Traducción del manual de funciona original sueco.

ATENCLON! El uso incorrecto o negligente de una bateria能把 convertirla en una herramienta peligrosa y Causear daños graves, incluso mortales. Es sumamente importante leer y comprender el contenido del manual de instrucc

Lea detenidamente el manual de instrucciones y asegürese de tener su contenido antes de utiliser laquina. Por favor, lea detenidamente el manual del operario del aparato sin cables correspondiente de Husqvarna y asegürese de que entende las instrucciones antes de usar laquina.

Este producto cumple con la directiva CE vigente.

El símbolo en el producto o en su envase indica que no se puedaatar este producto como desperdicio domestico. Deberá por lo tanto depositarse en un

centro de recogida adequado para el reciclado de equipos electricos y electrónicos. El producto debe depositarse en las instalaciones de reciclaje correspondientes.

No deja ni almacene el cargador en exteriores ni en ambientes humedes o con Iluvia.

Encontrará las siguientes pegatinas en la bateria de mochila:

Seguidad de la bateria

En esteApartado se describe laseguidad de la bateria y del cargador del producto.

Los nombres del 1 al 23 se refieren a las figuras de la A a la G de las páginas 2 y 3.

Utilice únicamente baterías originales de Husqvarna para los productos de Husqvarna y cánguelas exclusivamente en un cargador de baterías original de Husqvarna. Las baterías están enciptadas mediante software.

Batería

Las baterías recargables Husqvarna, BLi, solo puede utiliser como fuente de alimentación de los aparatos sin cables Husqvarna para los que han sido disnadas. Para evaporar dáños, la bateria no debe utilizesc como fuente de alimentación de otros dispositivos.

A continuación se proportionsan ciertos consejos del fabricante del equipo para el usuario final.

• No desmonte ni abra ni raye las baterias ni las celdas secundarias.
• No exponga las celdas ni las baterías al calor ni al fuego. Se deben estar la exposión a la luz solar directa.
• No provoque un cortocircuito en una celda ni una bateria. No guarde muchas baterías en una caja o cajón donde se pueda cortocircuito entre ellas o conOthersobjectostélicos.
• No retire una celda ni una batería de su embalaje original hasta que seanecessaryutilizarla.
• Procure que las celdas o las baterías no sufran impactos.
• En caso de que fugas de celula, no permita que el liquido entre en contacto con la piel ni con los ojos. Si entra en contacto, lave la zona afectada con abundante agua y acuda al medico.
• Utilice exclusivamente el cargador proportionado con el equipo.
• Respete el signo más (+) y el signo menos (-) de la celda, la bateria y el equipo y asegúrese de que se usa correctamente.
• No utilise Ninguna celda o batería que no está disénada para utiliserse con el equipo.
• Mantenga las celdas o las baterías fuera del alcance de los niños.
• Busque atencion medica inmediamente si ingiere una celda o bateria.
• Adaquera siempre la celda o batería correcta para el equipo.
• Mantenga las celdas o baterías limpias y secas.
• Si se ensucian los terminales de la batería o la celda, limpielos con un trapo seco y limpio.
• Las baterías y celdas secundarias deben cargarse antes de utilizeslas. Utilice siempre el cargador adecuado y consulte las instrucciones del fabricante o el manual del equipo para cargar la bateria correctamente.
• Nocede una batería en energia prolongada cuando no la utilizes.

• Tras largos periodos de almacenimiento, podra sernecessary cargar y descargar las celdas y bateriasvarias varies varces para Obtener el maximo rendimiento.
  Las baterias y las celdas secundarias.Ofrecen un bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de la bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de LA bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de La bestand de Lalabestanda.

• Conserve la documentoación original del producto para consultarla en el futuro.

• Utilice la celda o batería solo para la aplicación para la que se diseño.
• Cuando sea possible, quite la batería del equipo si no la está utilizando.
• Deséchela de forma adecuada.
• No lleve el adaptador o la batería con el cable.
• Mantenga los cables y enchufes limpios y secos. La corrosión podra provoc un mal funciona.
• No doble el equipo de la batería. Estoouldra causar daños en el cable.

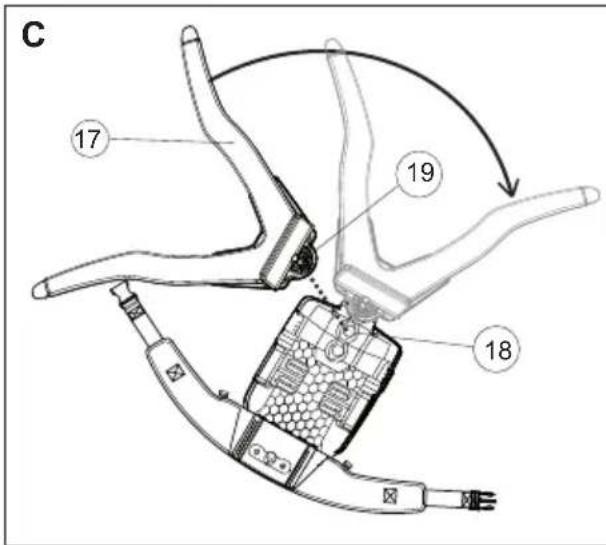

Arnés (fig. C)

ATENCLON! El arnes de la bateria no es seguro para subir a los árboles. Tenga en cuenta que no se tratate de un arnes para arboricultores.

• Ajuste las asas en el arnes. La fijación del asa (18) se pueda conectar en tres posiciones.
• Conecte el asa (17) en la posición deseada (18) según el時間 del usuario. Gire el asa (17) para asegurarla.
• ParaATTER la posicn, suele el asa (17) pulsando el boton (19) y girela.

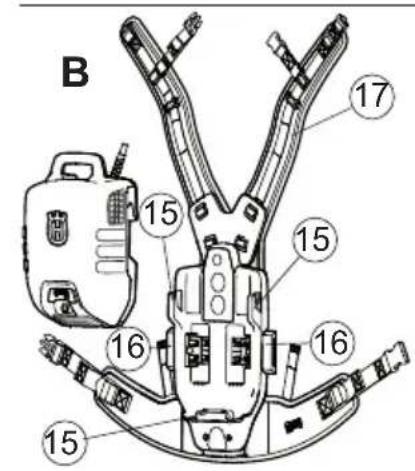

Conexión de la bateria al arnes (fig. B)

• Abra los botones (16).
• Conecte la bateria a los ganchos. (15)
• Pulse los botones (16) para fjjar la bateria.
• Asegürese de que la bateria se fija en la posicion correcta.

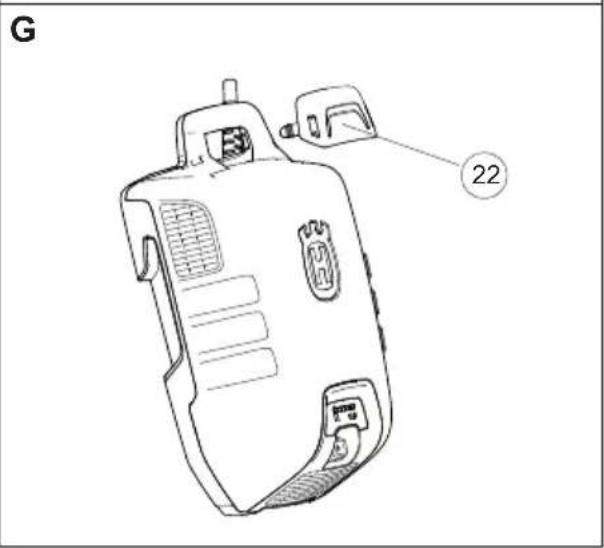

Instalacion de la proteccion contra ramas. (fig. G)

• Para evaporar que las ramas se peguen a la empuñadura, utilise la protección contra ramas (22), si fuera Needed.

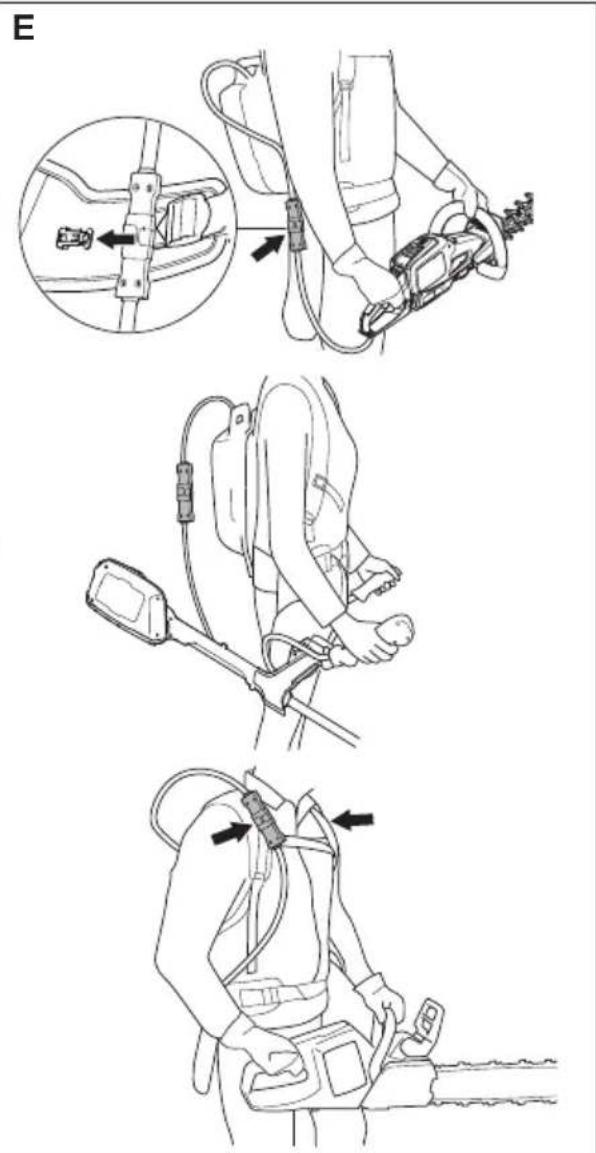

Conexión del producto (fig. E)

• Conecte el adaptor de la bateria al producto elegido. Si utilizes la 536LiR, conecte la placu de la recortadora (se suministra con la recortadora) al arnes de la bateria de acuerdo con la fig. F.
• Fije el cable de la batería en las fjuciones del arnes.

Funcionamento

• La batería de mochila se debe transporte en la espalda cuando se utilizes.
• Compruebe periodicamente que el cargador de la bateria y la bateria está intactos.
• Después de conectar la batería de mochila, tardará uno 4关键时刻 en arrancar (arranque del software). Durante ese tiempo, se escuchará el ventilador en 48 - Spanish

funcioncimiento en el interior y un LED verde parpadeará. Cuando el LED verde deje de parpadear, ya se pueda usar laquina (sólo con el cortasetos 136LiHD50 o la desbrozadora 136LiC: Pulse el botón ON de laquina durante al menos 2segundos para que empiece a funciona).
- La bateria se apaga automatistically cuando no se usa durante mucho tiempo (30 horas aproximadamente). Para volver a arrancar, encienda el interruptor de alimentacion (10).

Pantalla de la batería y el adaptor

NOTE!

La pantalla del adaptordo mostraré el estado de cargo correcto de la batería pero, al principio,uede que hayapegueras diferencias.

Ambas pantallas muestran la capacité de la bateria (7, 12) y posibles problemas con la bateria (8, 14). La capacité de la bateria se muestra al pulsar el botón de indicación de la bateria (6, 11). El símbolo de advertencia se enciende cuando ha ocurredo un error. Consulte loscottigos de error.

Indicadores LED Estado de la batería
Todos los LEDs están encendidos	Totalmente cargada (80% - 100%).
LED 1, LED 2, LED 3 y LED 4 encendidos	La batería tiene una energia del 60% - 80%.
LED 1, LED 2 y LED 3 encendidos.	La batería tiene una energia del 40% - 60%.
LED 1 y LED 2 encendidos.	La batería tiene una energia del 20% - 40%.
LED 1 encendido.	La batería tiene una energia del 0% - 20%.

En la pantalla del adaptor, la calidad se muestra en intervalos de un 1% .

Cargando (fig. A)

La bateria debe cargarse antes deutilizarse por primera vez.La bateria cuenta con el 30% de carga cuando seenta.
entrega.

• Encienda siempre la batería mediante el interruptor de alimentación (10). El LED verde (13) se iluminará.
• Ponga el adaptor en el cargador de la bateria. Husqvarna QC 330 Asegürese de que el adaptor está colocado correctamente en el cargador de la bateria. (2, 5)
• La luz de energia de la caridad en el sector del carjero. (3)
• La indicación de capacité (7) del adaptor y el LED de alimentación de la bateria (13) parpadean durante la energia.
• Quite el adaptor del cargador antes de la carga.

Transporte y almacenimiento

• Las baterías de iones de litio que contiene el producto está susujetas a los requisitos de la normativa sobre mercancías peligrosas.
• Deben Cumplirse los requisitos de embalaje y etiquetado a la hora de realizar transporte commerciales por parte de terceros o agentes de transporte.
• Esnecessary consultar un experto en materiales peligrosos para preparar el articulo que se va a enviar. Internacionalmente tener en cuentaichever normativa nacional más detallada aplicable.
• Coloque cinta aislante sobre los contactos abiertos o típelos y embale la batería de tal forma que no se pueda dentro del paquete.
• Guarde el equipo en un lugar seguro fuera del alcance de los niños y las personas no autorizadas.
• Almacene la batería, el adaptador y el cargador de la batería en un lugar seco, sin humedad ni escarcha.
• Almacene la bateria, el adaptador y el cargador de la batería en un lugar cuya temperatura está entre 5^ y 45^ y que no está expuesto a luz solar directa.
• Asegürese de guardar la bateria y el adaptador separados del cargador de la bateria.
• No almacene la bateria en lugares donde pueda generatese electricidad estatica. No transporte nunca la bateria en una caja metálica.

La densidad de energia de la bateria de mochila es superior a 100 W/h. Por lo tanto, no se pueda enviar por correo. Póngase en contacto con su distribuidor local.

Mantenimiento

Compruebe periodicamente que el cargador de la bateria y la bateria estáan intactos.

Asegürese de que la bateria y el cargador de la bateria (especialmente los terminales) estén siempre limpios y secos antes de colocar el adaptor en el cargador de bateria o en los productos.

Mantenga las guías de la batería limpias. Limpie las piezas de plástico con un paño limpio y seco.

Asegúrese de que las ranuras de ventilación está limpias (tanto arriba como abajo). De lo contrario, la ventilación sera limitada.

Limpie las ranuras con un cepillo limpio y seco.

Códigos de error

Resolución de problemas en la bateria y el adaptor.

Pantalla LED	Posibleserrors	Posible accesión
LED DEERRORparpadeando	Desviaciónde la temperature	Utilice la batería en un entorno donde las temperaturas oscilen entre -10 °C y 45 °C.
	Sobretensión	Compruebe que la tensión de la red electrónica se correponde con la que figura en la placadecaracterística de laquina.
		Quite la batería del cargador.
	Subtensaión Cargar la batería
El LED de error está encendido o la batería no muestraningunaactividad.	Demosiadadif ferencia decelula (1V)	Contacte con sutaller de servicios

• La bateria no se cargará si su temperatura supera los 45^ . En este caso, la bateria se enfiará automatistically.
• Si el LED del cargador está encendido en rojo fijo, el cargador necesita mantenimiento.

Fusible (fig. D)

• Compruebe el fusible y cámbielo si está fundido. Utilice exclusivamente piezas originales para las reparaciones. Si se usesan除外 piezas, la garantía perdera su validez.
• Apage la bateria. EI LED verde (13) se apagará.
• Quite la tapa (20) con un destornillador.
• Bombie el fusible.

Eliminación de la bateria, el cargador y laquina

El símbolo en el producto o en su envase indica que no se puedaatar este producto como desperdiciosoméxico.Deberá por lo tanto depositarse en un centro de recogida adequado para el reciclado de equipos electricos y electrónicos.

Haciendo que este producto sea Manipulado adecuadamente, se usa aatar consecuencias negativas poteciales para el medio ambiente y las personas, lo que pueda ocurreir con la manipulacion inadequada como residuos del producto. Para Obtener informacion mas detallada sobre el reciclado de este producto, contacte con la oficina municipal local, con el service de eliminacion deespericios domesticos o con la tienda donte compró el producto.

Datasétécnicos

	BLi520x BLi940x
Tipos de batería lones de litio		lones de litio
Capacidad de la batería, Ah	14,4 26,1
Tensión, V 36 36
Peso, kg 5,9 6,7
