Toote tüüp	Husqvarna juhtmeta tööriistade seljakoti aku (seljakott)
Mark	Husqvarna
Mudel	BLi940X
Kategooria	Hekilõikur (ühildub teiste Husqvarna juhtmeta tööriistadega)
Aku tüüp	Liitiumioon
Aku mahutavus	26,1 Ah
Nimipinge	36 V
Kaal	6,7 kg
Mõõtmed (P x L x K)	Umbes 250 x 150 x 400 mm (hinnanguliselt)
Ühilduv laadija	Husqvarna QC 330 (lisavarustus)
Tööaeg	Sõltub kasutatavast tööriistast; hekilõikuriga kuni mitu tundi
Laadimisaeg	Umbes 2-3 tundi laadijaga QC 330
LED-indikaatorid	Laetuse tase (5 segmenti), rike (punane), toide (roheline)
Ohutusfunktsioonid	Kaitse ülepinge, alapinge, temperatuurihälbe, lühise eest; kasutaja poolt vahetatav kaitse
Töötemperatuur	-10 °C kuni 45 °C
Ladustamistemperatuur	5 °C kuni 45 °C
Rakmed	Reguleeritavad õlaribad, rihma kinnitus
Adapter	Kaasas (kinnitatakse tööriistale)
Hooldus	Puhastage ventilatsiooniavasid kuiva harjaga; hoidke kontaktid puhtad ja kuivad
Parandatavus	Kasutaja poolt vahetatav kaitse; muude remonttööde korral pöörduge spetsialiseeritud töökotta
Garantii	Garantii kaotab kehtivuse, kui kasutatakse mitteoriginaalosi
Normid	CE vastavus, elektromagnetiline ühilduvus (2004/108/EÜ), RoHS (2011/65/EL)

Korduma kippuvad küsimused - BLi940X HUSQVARNA

Kui suur on BLi940X aku mahutavus?

BLi940X aku mahutavus on 26,1 Ah pingel 36 V, mis annab energiaks umbes 940 Wh.

Kui kaua kulub aku täielikuks laadimiseks?

Täielik laadimisaeg laadijaga Husqvarna QC 330 on umbes 2–3 tundi. Laadimise ajal vilgub toite-LED.

Milliseid tööriistu saan selle akuga kasutada?

Aku BLi940X on loodud ühilduvate Husqvarna juhtmeta tööriistade jaoks, sealhulgas hekilõikurid, niidukid jne. Kasutage ainult originaalseid Husqvarna akusid.

Kas akut on raske kanda?

Aku kaalub 6,7 kg ja seda kantakse seljas reguleeritavate rakmete abil, mis jaotavad raskuse mugavalt.

Mida tähendavad aku LED-tuled?

Akul on 5 laetuse indikaatorit (rohelised), mis näitavad laetust 20% kaupa. Punane veatuli süttib vea korral (temperatuur, ülepinge jne). Roheline toite-LED näitab, et aku on pingestatud.

Kuidas hooldada BLi940X akut?

Hoidke aku ja selle kontaktid puhtad ja kuivad. Puhastage ventilatsiooniavasid kuiva harjaga. Hoidke akut kuivas kohas, külma eest kaitstult, temperatuuril 5 °C kuni 45 °C.

Mida teha, kui vea-LED vilgub?

Kui punane LED vilgub, võib see viidata temperatuurihälbele (kasutage -10 °C kuni 45 °C) või ülepingele. Kontrollige võrgupinget ja eemaldage aku laadijast. Kui probleem püsib, pöörduge spetsialiseeritud töökotta.

Kas ma saan kaitse ise vahetada?

Jah, kaitse on kasutaja poolt vahetatav. Lülitage aku välja, eemaldage kaitse kate kruvikeerajaga ja asendage originaalkaitsmega. Mitteriginaalosade kasutamine tühistab garantii.

Kuidas akut pikaajaliselt säilitada?

Hoidke akut kuivas, külma ja niiskuse eest kaitstud kohas temperatuuril 5 °C kuni 45 °C. Ärge jätke seda otsese päikesevalguse kätte. Kui te akut ei kasuta, laadige seda optimaalse eluea tagamiseks umbes 30-50%-ni.

Mida teha aku lekkimise korral?

Vältige vedeliku kokkupuudet naha ja silmadega. Kokkupuute korral loputage rohke veega ja pöörduge arsti poole. Ärge võtke akut lahti. Utiliseerige see vastavalt elektroonikajäätmete eeskirjadele.

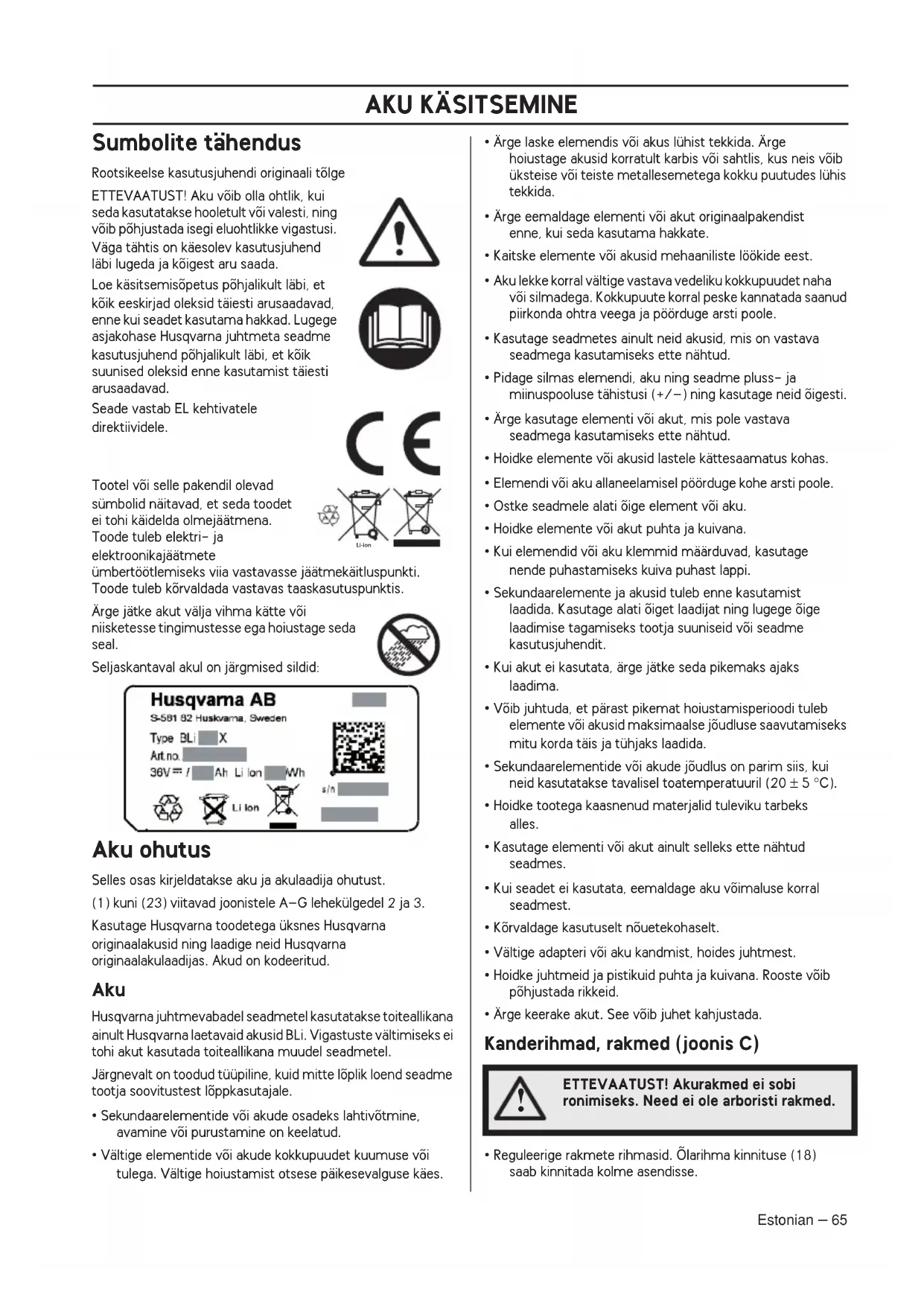

KASUTUSJUHEND BLi940X HUSQVARNA

Rootsikeelse kasutusjuhendi originaali tilge

ETTEVAATUST! Aku voib olla ohtlik, kui seda kasutatakse hooletult voi valesti, ning voib pohjustada isegi eluohtlikke vigastusi. Vaga tahtis on kaesolev kasutusjuhend labi lugeda ja koigest aru saada.

Loe kasetsemisopetus pohjalikult labi, et koik eeskirjad oleksid taiesti arusaadavad, enne kui seadet kasutama hakkad. Lugege asjakohase Husqvarna juhtmeta seadme kasutusjuhend pohjalikult labi, et koik suunised oleksid enne kasutamistaiesti arusaadavad.

Seade vastab EL kehtivateledirektiividele.

Tootel voi selle pakendil olevad
sumbolid naitavad, et seda toodete
ei tohi kaidela olmejäatmena.
Toode tuleb elektri- ja
eletktroonikajäätmete

umbertolemiseks via vastavasse jaatmekaitluspunktti. Toode tuleb korvaldada vastavas taaskusatuspunktis.

Arge jatke akut valja vihma katte voi niiskettese tingimustesse ega hoistage seda seal.

Seljaskantaval akul on jargmised sildid:

Aku ohutus

Selles osas kirjeldatakse aku ja akulaadija ohutust.

(1) kuni (23) viṭavad joonistele A-G lehekülgedel 2 ja 3.

Kasutage Husqvarna toodetega uksnes Husqvarna originalakusid ning laadige neid Husqvarna originalakulaadijas. Akud on kodeeritud.

Aku

Husqvarna juhtmevabadel seadmetel kasutatakse toiteallikana ainult Husqvarna laetavaid akusid BLi. Vigastuste valtimiseks ei tohi akut kasutada toiteallikana muudel seadmetel.

Järgnevalt on toodud tuupiline, kuid mitte loplik loend seadme tootja soovitustest loppkasutajale.

• Sekundaarelementide voi akude osadeks lahtivotmine, avamine voi purustamine on keelatud.

Vältinge elementide voi akude kokkupuudet kuumuse voitulega. Vältige houstamist otsese paikesevalguse kaes.

• Arge laske elemendis voi akus luhist tekkida. Arge houstage akusid korratult karbis voi sahtlis, kus neis voib uklesteise voi teiste metallesemetega kokku puutudes luhist tekkida.
• Arge eemaldage elementi voi akut originaalpakendist enne, kui seda kasutama hakrate.
• Kaitske elemente vōi akusid mehaaniliste lòkide eest.
• Aku lekke korral valtige vastava vedeliku kokkupuudet naha voi silmadega. Kokkupuute korral peske kannata saanud piirkonda ohtra veega ja poorduge arsti poole.
• Kasutage seadmetes ainult neid akusid, mis on vastava seadmega kasutamiseks ette nahtud.
• Pidage silmas elementi,aku ning seadme pluss-ja miinuspooluse tahistusi (+ / - ) ning kasutage neid digesti.
• Arge kasutage elementi voi akut, mis pole vastava seadmega kasutamiseks ette nahtud.
• Hoidke elemente voi akusid lastele kattesaamatus kohas.
• Elemendi voi aku allaneelarnisel poorduge kohe arsti poole.
• Ostke seadmele alati ùige element või aku.
• Hoidke elemente voi akut puhta ja kuivana.
  Kui elemendid voi aku klemmid maarduvad, kasutage nende puhastamiseks kuiva puhast lappi.
• Sekundaarelemente ja akusid tuleb enne kasutamist laadida. Kasutage alati öiget laadijat ning lugege öige laadimise tagamiseks tootja sunNSEid voi seadme kasutusjuhendit.
  Kui akut ei kasutata, arge jatke seda pikemaks ajaks laadima.
• Väib juhtuda, et parast pikemat houstamisperioodi tuleb elemente vāi akusid maksimaalse joudluse saayutamiseks mitu korda tais ja tuhjaks laada.
• Sekundaarelementide voi akude joudlus on parim siis, kui neid kasutatakse tavalisel toatemperatuuril (20± 5^)
• Hoidke tootega kaasnenud materjalid tuleviku tarbeks alles.
• Kasutage elementi voi akut ainult selleks ette nahtud seadmes.
• Kui seadet ei kasutata, eemaldage aku vöimaluse korral seadmest.
  Korvaldage kasutuselt nouetekohaselt.
  Vältige adaptereri voi aku kandmist, hoides juhtmest.
  Hoidke juhtmeid ja pistikuid puhta ja kuivana. Rooste voib pohjustada rikkieid.
• Arge keerake akut. See voib juhet kahjustada.

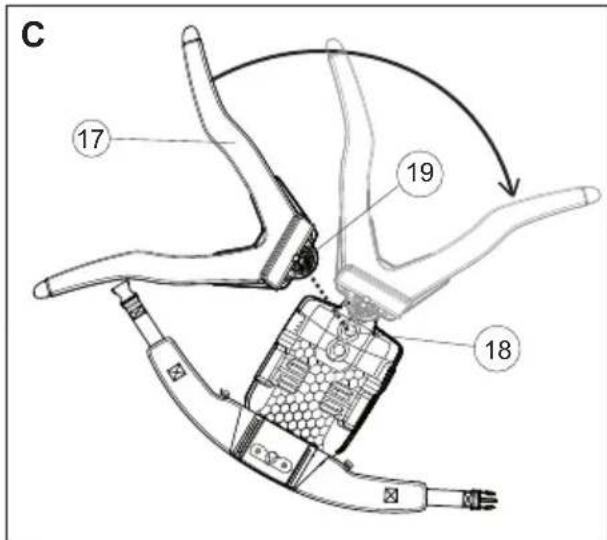

Kanderihmad, rakmed (joonis C)

ETTEVAATUST! Akurakmed ei sobi ronimiseks. Need ei ole arboristi rakmed.

Reguleerige rakmete rihmasid. Olarithma kinnituse (18) saab kinnitada kolme asendisse.

• Kinnitage òlarihm (17) soovitud asendisse (18) vastavalt kasutaja suurusele. Keerake òlarihma (17), et see fikseerida.
• Asendi muutmiseks vabastage ölarithm (17), vajutades nuppu (19), ja keerake seda.

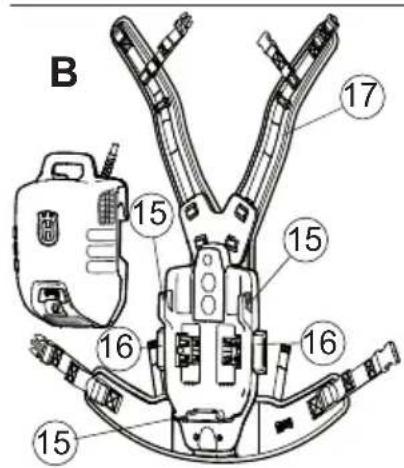

Aku kinnitamine rakmetele (joonis B)

• Avage nupud (16).
  Kinnitage aku konksude kulge. (15)
  Vajutageaku fikseerimiseks nuppe (16).
• Kontrollige, kas aku on fikseeritud öigesse asendisse.

Paigaldage oksakaitse. (joonis G)

Vajaduse korral kasutage oksakaitset (22), et valtida okstetakerdumist kaepideme vahele.

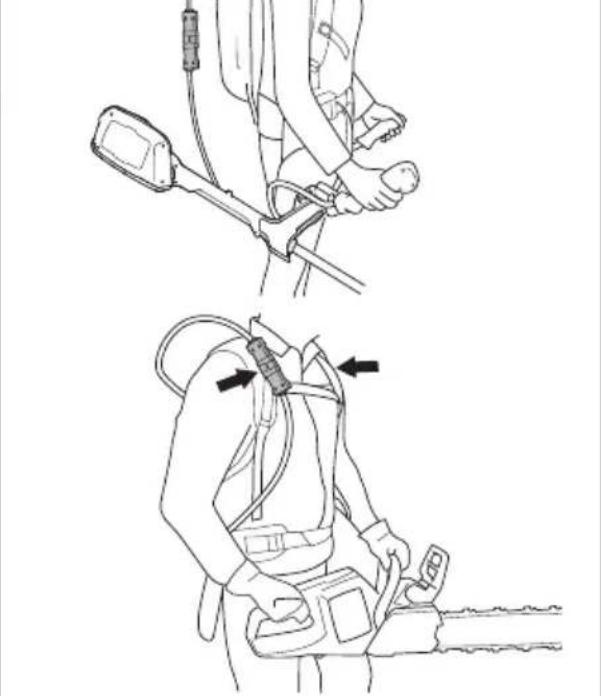

Toote ühendamine (fig. E)

• Uhendage akuadapter valitud tootega. 536LiR-i kasutamisel kinnitage trimmeri tugiplaat (kuulub trimmeri komplekti) joonisel F naidatud viisil akurakmete kulge.
• Kinnitage aku juhe rakmete küljes olevate kinnituste külge.

Talitlus

• Seljaskantavat akut tuleb kanda kasutamise ajal seljas.
• Kontrollige regulaarselt, kas akulaadija ja sku on terved.
• Pärast seljaskantava aku sisselülitamist kulub salle käivitamiseks umbes 4 sekundit (tarkvara alglaadimine). Selle aja jooksul puhuvad seljaskantavas akus olevad ventilatorid ja akul olev roheline LED-mängutuli vilgub. Kui akul olev roheline LED-mängutuli jäab pusivalt polema, voite alustada masina kasutamist (kasutamiseks ainult hekilöikuriga 136LiHD50 vöi trimmeriga 136LiC: too alustamiseks hoidke masinal olevat nuppu ON (SISSE) vahemalt kaks sekundit allavajutatuna).
• Aku lulitub automaatelt valja, kui seda ei kasutata pikemat aega (umbes 30 min). Taaskäivitamiseks lulitag toiteluliti (10) sisse.

Adaptererinäidik kuvab aku ðige laadimisoleku, aga alguses on vöimalikud vaïksed körvalekalded.

Molemad naïdikud naitavad aku mahutavust (7, 12) ja akuga seotud probleme (8, 14). Aku mahutavuse nagemiseks vajutage akunaïdiku nuppu (6, 11). Hoiatussumbol suttib törke ilmnemisel. Vt törkekoode.

LED-tuled	Aku
Köik LED-tuled põlevad	Täis (80-100%).
LED 1, LED 2, LED 3, LED 4 põlevad	Aku on 60-80% laetud.
LED 1, LED 2, LED 3 põlevad.	Aku on 40-60% laetud.
LED 1, LED 2 põlevad. Aku on	20-40% laetud.
LED 1 põleb.	Aku on 0-20% laetud.

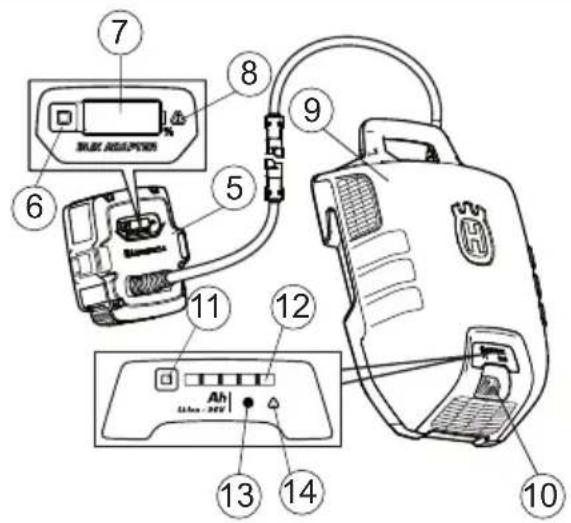

Laadimine (joonis A)

Aku tuleb enne esimest kasutamist laada. Uus aku on laetud 30% ulatuses.

Lülitage aku sisse, kasutades alati toitelülitit (10) (suttib roheline LED-margutuli (13)).
- Asetage adapter akulaadjasse. Husqyarna QC 330 Veenduge, et adapter on korralikult akulaadjasse fikseeritud. (2, 5)
Kui aku on laadijasse ühendatud, suttib roheline laadimistuli. (3)
- Adapteril olev mahutavuse naidik (7) ja akul olev toite LED-margutuli (13) vilguvad laadimise ajal.
- Eemaldage adapter pärast laadimist laadjä küljest.

Transport ja hoiustamine

• Sisalduvatele liitiumoonakudele kehtivad ohtlike kaupade veonüded.
• Arilisel transportimisel, nt kui seda teevad kolmandad osapooled voi ekspediitorid, tuleb jargida pakendamise ja margistamise erinoudeid.
• Transponditava eseme ettevalmistamisel tuleb konsulteerida ohtlike materjalide asjatundjaga. Lisaks järgige ka riiklikke eeskirju, mis vöivad olla üksikasajlikumad.
• Kleepige või katke lahtised kontaktalad kinni ja pakkige akunii, et see pusib pakendis likumatuna.
• Hoidke seadet suletud ruumis, lastele ning körvalistele isikutele kattesaamatus kohas.
• Hoidke akut, adapterit ja akulaadijat kuivas, niiskuseta ja külmumisohuta ruumis.
• Hoidke akut, adapterit ja akulaadijat kohas, mille temperatuur jäab vahemikku 5-45 °C. Arge hoidke akut ega laadijat kunagi otsese päkesevalguse käes.
  Akut ja adapterit tuleb hoida laadjast eraldi.
• Arge hoidke akut kohtades, kus voib tekkida staatiline elekter. Arge hoidke akut kunagi metallkarbis.

Seljaskantava aku energiatihedus on suurem kui 100 Wh. Seega ei tohi seda posti teel saata. Vötke ühendust omakohaliku edasimüujaga.

Hooldus

Kontrollige regulaarselt, kas akulaadija ja sku on terved.

Veenduge, et ohuavad on puhtad (nii ülemised kui alumised).
Vastasel korral on ohtus piiratud.

Puhastage avad puhta ja kuiva harjaga.

Törkekoodid

Aku ja adapteri törkeotsing.

LED-kuva	Vöimalikud törked	Vöimalik lahendus
Törke indikaatortuli vilgub	Temperatuuri körvalekaldu mine	Kasutage akut keskkonnas, mille temperatuur jäabb vahemikku -10-45 °C.
	Ülepinge	Kontrollige, kas vörgupinge vastab masina andmesildil mängitule.
		Eemaldage aku laadjast.
	Voolu all Aku	laadimine
Törke LED-mängutuli põleb või aku ei näi tõottavat.	Elementide erinevus on liiga suur (1 V)	Vötke ühendust hooldustökojaga

• Akut ei laeta, kui selle temperatuur on üle 45^ . Sellisel juhul lastakse akul aktiivset maha jahtuda.
  Kui akulaadija punane indikaatortuli poleb, tuleb akulaadjat hooldada.

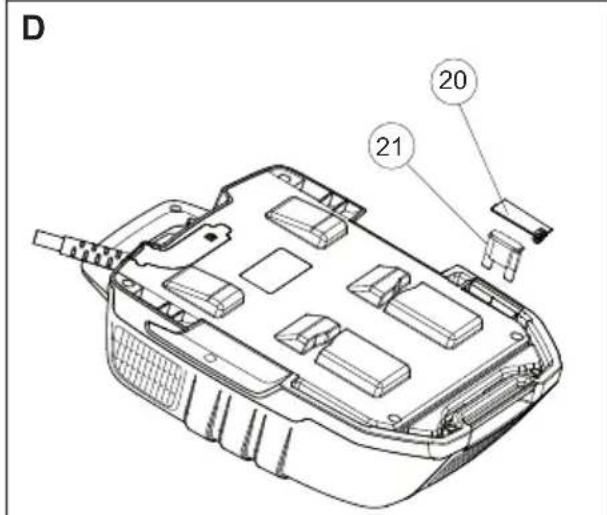

Kaitse (joonis D)

• Kontrollige kaitset, vahetage see, kui see on labi polenud. Parandomiseks kasutage ainult originaalosi. Kui on kasutatud teistsuguseid osi, kaotab garantii kehtivuse.
• Lülitage aku välja (roheline LED-märgutuli (13) ei põle).
  Eemaldage kruvikeeraja abi bil kate (20).
• Asendage kaitse.

Aku, akulaadija ja masina körvaldamine

Tootel voi selle pakendil olevad sumbolid naitavad, et seda toodet ei tohi kaidelda olmejäatmena. Toode tuleb elektri- ja elektroonikajäatmete umbertootlemiseks via vastavasse jäätmekäitluspunktli.

Selle toote Óige körvaldarnisega aitate kaasa kahjulike keskkonnamójude ja voimalike inimstele tekkvate kahjude vältimisele. Lisateavet selle toote umbertoöttlemise kohta saate omamavalitsusest, jaatmekäitlusfirmast voikauplusest, kust toote Ostsite.

Tehnilised andmed

	BLi520x BLi940x
Akude tüübid Lithiumioon Lithiumioon
Aku vöimsus, Ah 14,4	26,1
Pinge, V 36 36
Kaal, kg 5.9 6.7

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel [phone], kinnitab, et seljaskantavad akud Husqvarna BLi 520x ja BLi 940x vastavad alates 2013. aasta serianumbritest (aastaarv ja sellele jrgnev seerianumber on margitud selgelt mudeli etiketile) jargmistes NÜUKOGU DIREKTIVIDES toodud nõuetele:

• elektromagnetilise ühilduvuse direktiv 15. detsember 2004, 2004/108/EMU.
• 1. juuni 2011, "teatavate ohtlike ainete kasutamise piiramise kohta" 2011/65/EL

Järgitud on alljärgnevoid standardeid: 55014-1:2012, 55014-2:2009

Ulm, 3. juuni 2013

Peter Lameli, CTO

KAS IR KAS?

Kas ir kas?

1 Kontaktdaksa
2 Ateriju lidetetajs Husqvarna QC 330 (Piederumi)
3 Strāvas gaismas diode
4 Kjudu gaismas diode
5Adapters
6 Akumuladora indicatora poga
7 Displejs
8 Kludu gaismas diode
9 Akumulators
10 Sledzis
11 Akumuladora indicatora poga
12 Norada akumulatora statusu

13 Stravas gaismas diode
14 Kjudu gaismas diode
15 Aki akumulatoram
16 Poga akumulatora nostiprinasanai
17 Plecu siksna
18 Plecu siksnas stiprinājums
19 Poga plecu siksnas pielagoisanai
20 Drosinataju parsegs
21 Drosinatajs
22 Aizsargs pret zariem (papildaprikojums)
23 Trimmera plaksne (Piederumi)
