Producttype	Rugbatterij (rugzak) voor draadloze Husqvarna gereedschappen
Merk	Husqvarna
Model	BLi940X
Categorie	Heggenscharen (compatibel met ander draadloos Husqvarna gereedschap)
Batterijtype	Lithium-Ion
Batterijcapaciteit	26,1 Ah
Nominale spanning	36 V
Gewicht	6,7 kg
Afmetingen (L x B x H)	Ongeveer 250 x 150 x 400 mm (schatting)
Compatibele lader	Husqvarna QC 330 (accessoire)
Gebruiksduur	Varieert afhankelijk van het gebruikte gereedschap; tot enkele uren voor een heggenschaar
Oplaadtijd	Ongeveer 2-3 uur met de QC 330 lader
LED-indicatoren	Laadniveau (5 segmenten), storing (rood), voeding (groen)
Veiligheidsfuncties	Bescherming tegen overspanning, onderspanning, temperatuurafwijking, kortsluiting, vervangbare zekering
Bedrijfstemperatuur	-10 °C tot 45 °C
Opslagtemperatuur	5 °C tot 45 °C
Harnas	Verstelbare schouderbanden, riembevestiging
Adapter	Inbegrepen (bevestigt aan het gereedschap)
Onderhoud	Reinig de ventilatiesleuven met een droge borstel; houd de polen schoon en droog
Repareerbaarheid	Zekering vervangbaar door gebruiker; voor andere reparaties contact opnemen met een gespecialiseerde werkplaats
Garantie	Vervalt bij gebruik van niet-originele onderdelen
Normen	CE-conform, elektromagnetische compatibiliteit (2004/108/EG), RoHS (2011/65/EU)

Veelgestelde vragen - BLi940X HUSQVARNA

Wat is de capaciteit van de BLi940X batterij?

De BLi940X batterij heeft een capaciteit van 26,1 Ah bij een spanning van 36 V, wat overeenkomt met een energie van ongeveer 940 Wh.

Hoe lang duurt het om de batterij volledig op te laden?

De volledige oplaadtijd met de Husqvarna QC 330 lader is ongeveer 2 tot 3 uur. Tijdens het opladen knippert de voedings-LED.

Welk gereedschap kan ik met deze batterij gebruiken?

De BLi940X batterij is ontworpen voor compatibel draadloos Husqvarna gereedschap, zoals heggenscharen, grastrimmers en andere. Gebruik uitsluitend originele Husqvarna batterijen.

Is de batterij zwaar om te dragen?

De batterij weegt 6,7 kg en wordt op de rug gedragen met een verstelbaar harnas om het gewicht comfortabel te verdelen.

Wat betekenen de LED-lampjes op de batterij?

De batterij heeft 5 capaciteitsindicatoren (groen) die het laadniveau in stappen van 20% aangeven. Een rode storings-LED gaat branden bij een fout (temperatuur, overspanning, enz.). De groene voedings-LED geeft aan dat de batterij onder spanning staat.

Hoe onderhoud ik de BLi940X batterij?

Houd de batterij en zijn polen schoon en droog. Reinig de ventilatiesleuven met een droge borstel. Berg hem op in een droge, vorstvrije plaats tussen 5 °C en 45 °C.

Wat te doen als de fout-LED knippert?

Als de rode LED knippert, kan dit duiden op een temperatuurafwijking (gebruik tussen -10 °C en 45 °C) of overspanning. Controleer de netspanning en verwijder de batterij uit de lader. Als het probleem aanhoudt, neem contact op met een gespecialiseerde werkplaats.

Kan ik de zekering zelf vervangen?

Ja, de zekering is vervangbaar door de gebruiker. Schakel de batterij uit, verwijder het deksel van de zekering met een schroevendraaier en vervang deze door een originele zekering. Gebruik van niet-originele onderdelen doet de garantie vervallen.

Hoe bewaar ik de batterij voor lange termijn?

Bewaar de batterij op een droge, vorst- en vochtvrije plaats bij een temperatuur tussen 5 °C en 45 °C. Stel hem niet bloot aan direct zonlicht. Als u hem niet gebruikt, laad hem dan op tot ongeveer 30-50 % voor een optimale levensduur.

Wat te doen bij lekkage van de batterij?

Vermijd contact van de vloeistof met huid en ogen. Bij contact grondig spoelen met water en een arts raadplegen. Demonteer de batterij niet. Voer deze af volgens de regelgeving voor elektronisch afval.

GEBRUIKSAANWIJZING BLi940X HUSQVARNA

NL Gebruiksaanwijzing 39-44

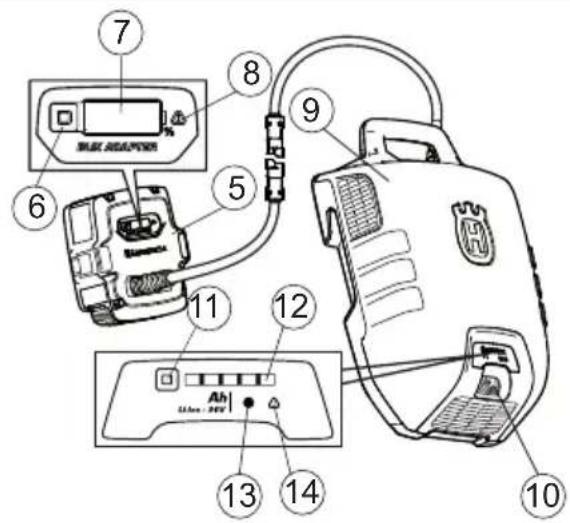

1 Netstekker
2 Batterijlader Husqvarna QC 330 (Accessoire)
3 LED Voeding aan
4 LED Storing
5 Adapter
6 Accu-indicatieknop
7 Display
8 LED Storing
9 Accu
10 Schakelaar
11 Accu-indicatieknop
12 Geeft de accustatus aan

13 LED Voeding aan
14 LED Storing
15 Haken voor.Accupak
16 Knop voor vergrendelen van.Accupak
17 Schouderriem
18 Bevestiging voor schouderriem
19 Knop voor het verstellen van de schouderriem
20 Zekeringdeksel
21 Zekering
22 Bescherming gegen takken (optie)
23 Trimmerplaat (Accessoire)

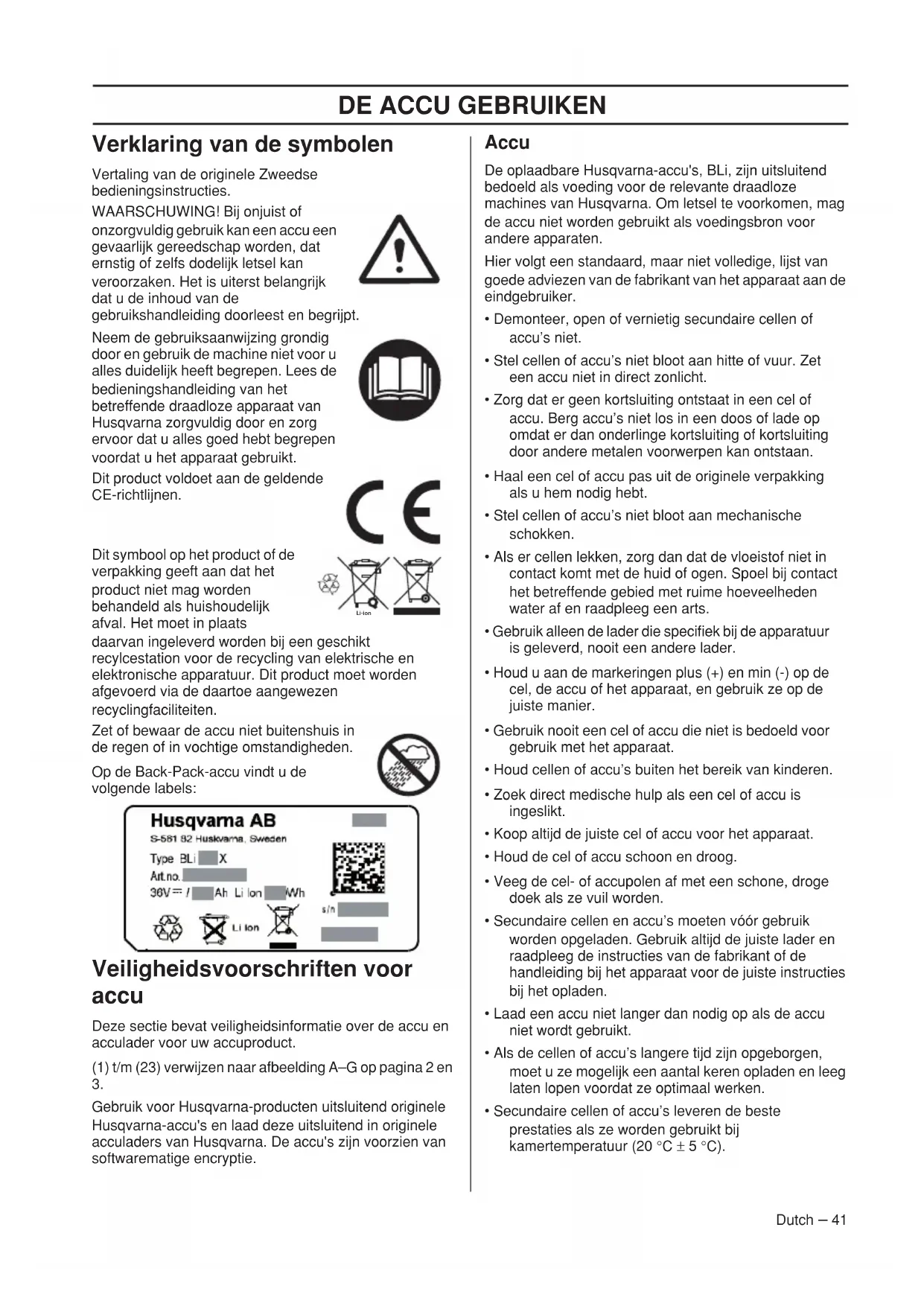

Verklaring van de symbolen

Vertaling van de originele Zweedse bedieningsinstrumenties.

WAARSCHUWING! Bij onjuist of onzorgvuldig gebruik kan een accu een gevaarlijk gereedschap worden, dat ernstig of zelfs dodelijk letsel kanveroorzaken. Het is uiterst belangrijk dat u de inhoud van de gebruikshandleiding doorleest en begr

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen. Lees de bedieningshandleiding van het betreffende draadloze apparaat van Husqvarna zorgvuldig door en zorg ervoor dat u alles goed hebt begrepen voordat u het apparaat gebruikt. Dit product voldoet aan de geldende CE-richtlijnen.

Dit symbol op het product of de verpakking geeft aan dat het product Niet mag worden behandeld als huishoudelijk afval. Het moet inplaats

haarvan ingeleverd worden bij een geschikt recyclcestation voor de recycling van elektrische en elektronische apparatuur. Dit product moet worden afgevoerd via de daartoe aangewezen recyclingfacilitielen.

Zet of bewaar de accu Niet buitenshuis in de regen of in vochtige omstandigheden.

Op de Back-Pack-accu vindt u de volgende labels:

Veiligheidsvoorschriften voor accu

Deze sectie bevat veiligheidsinformatie over de accu en acculader voor uw accuproduct.

(1) t/m (23) verwijzen maar afbeelding A-G op pagina 2 en 3.

Gebruik voor Husqvarna-producten uitsluitend originele Husqvarna-accu's en laad deze uitsluitend in originele acculaders van Husqvarna. De accu's zijn voorzien van softwarematige encryptie.

Accu

De oplaadbare Husqvarna-accu's, BLi, zich uitsluitend bedoeld als voeding voor de relevante draadloze machines van Husqvarna. Om letsel te voorkomen, mag de accu Niet worden gebruikt als voedingsbron voor andere apparaten.

Hier volgt een standard, maar nicht volledige, lijst van goede adviezen van de fabrikant van het apparaat aan de eindgebruiker.

• Demonteer, open of vernietig secundaire cellen of accu's Niet.
• Stel cellen of accu's Niet bloot aan hitte of vuur. Zet een accu Niet in direct zonlicht.
  Zorg dat er geen kortsluiting ontstaat in een cel of accu. Berg accu's Niet los in een doos of lade op waardat er dan onderlinge kortsluiting of kortsluiting door andere metalen voorwerpen kan ontstaan.
  Haal een cel of accu pas uit de originele verpakking als u hem nodig heb.
• Stel cellen of accu's nicht bloot aan mechanische schokken.
• Als er cellen lekken, zorg dan dat de vloeistof nicht in contact komt met de huid of ogen. Spoel bij contact het betreffende gebied met ruime hoeveelheden water af en raadpleeg een arts.
• Gebruik alleen de lader die specifiek bij de apparatuur is geleverd, nooit een andere lader.
• Houd u aan de markeringen plus (+) en min (-) op de cel, de accu of het apparaat, en gebruik ze op de juiste manier.
• Gebruik nooit een cel of accu die nicht is bedoeld voor gebruik met het apparatus.
• Houd cellen of accu's buiten het bereik van kinderen.
• Zoek direct medische hulp als een cel of accu is ingeslikt.
• Koop algijd de juiste cel of accu voor het apparaat.
  Houd de cel of accu schoon en droog.
• Veeg de cel- of occupolen af met een schone, droge doek als ze vuil worden.
  Secundaire cellen en accu's要去 voor gebruik worden opgeladen. Gebruik altijd de juiste lader en raadpleeg de instructies van de fabrikant of de handleiding bij het apparaat voor de juiste instructies bij het opladen.
• Laad een accu Niet langer dan nodig op als de accu Niet worden gelebruikt.

• Als de cellen of accu's langereijd zijn opgeborgen, moet u ze möglichk een,aantal keren opladen en leeg laten lopen voordat ze optimaal werken.
  Secundaire cellen of accu's leveren de beste prestaties als ze worden gebruikt bij kamertemperatuur (20^± 5^)

• Bewaar de originele productdocumentatie voor later gebruik.

• Gebruik de cel of accu alleen voor de toepassing waarvoor hij is bedoeld.
• Verwijder de accu waar möglichuktui de apparatuur als deze Niet worden gebruikt.
• Voer ze af volgens de milieuvoorschriften.
• Draag de adapter of accu Niet aan de kabel.
• Houd kabels en aansluitingen schoon en droog. Corrosie kan een storing veroorzaken.
  Verdraai het accu-apparaat Niet. Dit kan schade aan de kabel veroorzaken.

Draagstel (afb. C)

WAARSCHUWING! Het draagstel voor de accu is Niet geschikt om mee te klimmen. Het is geen klimharnas.

• Stel de riemen van het draagstel af. De bevestiging van de schouderriem (18) kan in drie standen worden vastgezet.
• Zet de schouderriem (17) vast in de gewenste stand (18), afhankelijk van de lenghte van de gebruiker. Draai de schouderriem (17) om hem te vergrendelen.
• Om de stand te veranderen maakt u de schouderriem (17) los door op de knop (19) te drukken en draait u de schouderriem.

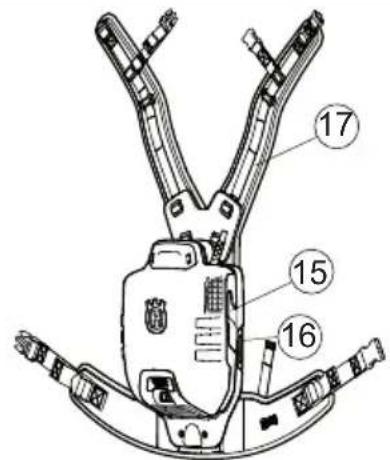

De accu aan het draagstel bevestigen (afb. B)

• Open de knoppen (16).
  Maak de accu vast aan de haken. (15)
• Druk op de knuppen (16) om de accu vast te zetten.
  Zorg ervoor dat de accu in de juiste stand is vastbezet.

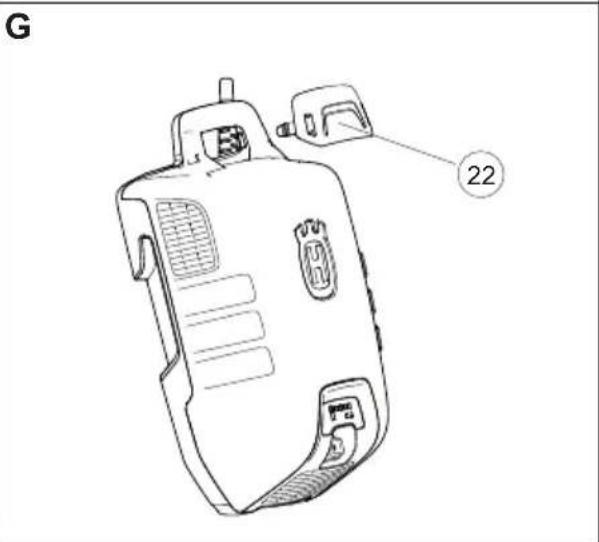

De bescherming gegen takken aanbrengen. (afb. G)

• Om de voorkomen dat takken in de handgreep blijven hangen,(Intu indien nodig de bescherming gegen takken (22) gebruiken.

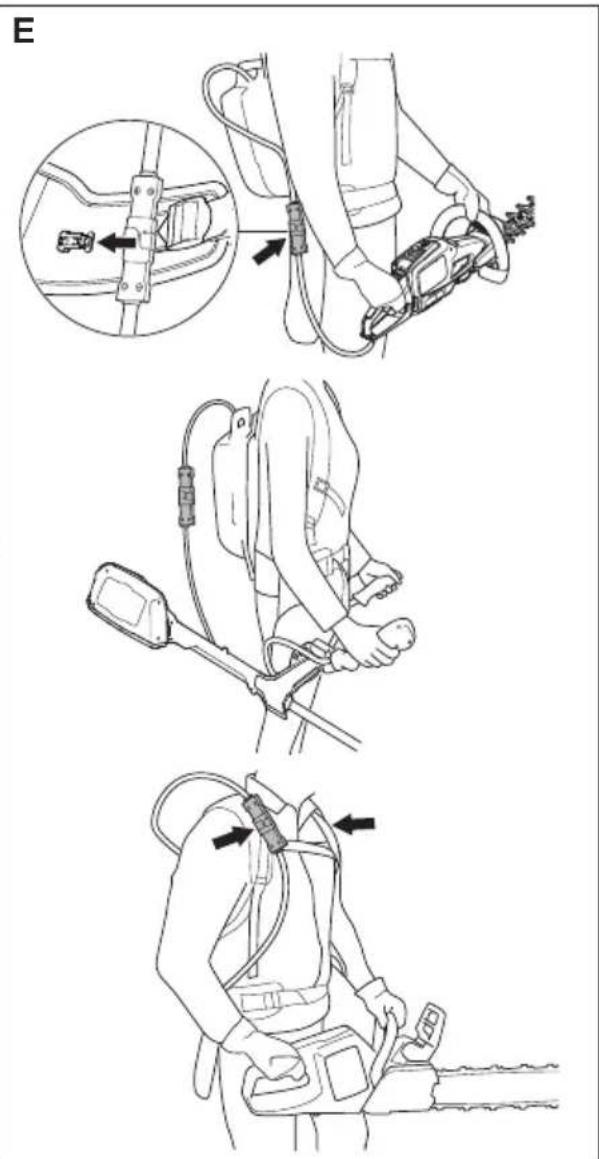

Product aansluiten (fig. E)

• Sluit de accu-adapter aan op het gekozen product. Sluit bij het gebruik van de 536LiR de trimmerplaat (geleverd bij de trimmer) aan op het accudraagstel zoals aangegeven in afb. F.
• Zet de accukabel vast in de klemmen op het draagstel.

Bediening

• De Back-pack-accu dient u tijdens gebruik op de rug te dragen.

• Controller regelmatig of de acculader en de accu in een goede staat verkeren.

• Na het inschakelen van de ruggedragen accu, volgt een opstarttijd van onceveer 4 seconden (opstarten van software). Gedurende deze tijd hoort u de ventilators in de ruggedragen accu blazen en knippert een groene ledlamp op de accu. Zodra de ledlamp op de accu continu brandt in de kleur groen, kut u beginnen met het gebruik van de machine (alleen voor gefruik met heggenschaar 136LiHD50 of trimmer 136LiC: druk op de knop ON en houd deze knop ten minste 2 seconden ingedrukt om te beginnen met de werkzaamheden).

• De accu schakelt automatisch uit als hij langerearend nicht worden gebrukt (ca. 30 min.). U kunt hem opniew inschakelen met de schakelaar (10).

Accudisplay en adapterdisplay

NOTE!

Op het adapterdisplay worden de correcte laadstatus van de accu weergegeven. In het begin kan deze darüber een beetje afwijken.

Beide displays tonen de accucapaciteit (7, 12) en eventuele problemen met de accu (8, 14). De accucapaciteit kan worden weergegeven door de accuindicatorknop (6,11) in te drukken. Het waarschuwingssymbolaat branden als er een fouit is opgetreden. Zie de foutcodes.

Led gaat branden Batterijstatus
Alle leds branden	Volledig geladen (80%-100%).
LED 1, LED 2, LED 3, LED 4 branden	De accu is 60%-80% geladen
Led 1, led 2 en led 3 branden.	De accu is 40%-60% geladen.
Led 1 en led 2 branden.	De accu is 20%-40% geladen.
Led 1 brandt.	De accu is 0%-20% geladen.

Op het adapterdisplay worden de capaciteit weergegeven in stappen van 1% .

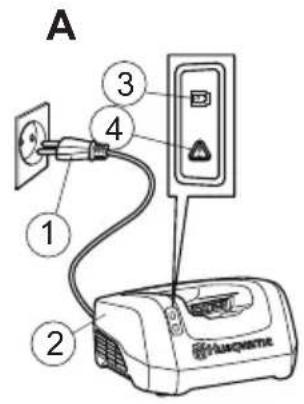

Laden (afb. A)

De accu要去 voor het eerste gebruik worden geladen. De accu is bij levering voor slechts 30% geladen.

• Schakel de accu alteid in met de schakelaar (10) (groene LED (13) gaat branden).
• Plaats de adapter in de acculader. Husqvarna QC 330 Zorg ervoor dat de adapter correct in de acculader is geplaatst. (2, 5)
• Het groene laadlampje op de lader brandt wanner de accu is aangesloten op de acculader. (3)
• De capaciteitsindicatie (7) op de adapter en de voedings-LED op de accu (13) knipperen tijdens het laden.
• Verwijder na het laden de adapter uit de lader.

Transport en opbergen

• De verpakte lithium-ion-accu's zijn onderworpen aan de wettelijkke vereisten voor gevaarlijke goederen.
• Voor commercieel transport door derden of expediteurs要去en de bijzondere voorschriften voor de verpakking en etiketten worden opgevolgd.
• Voor de voorbereiding van het te verzenden item要去 een expert op het gebied van gevaarlijke stoffen worden geraadpleegd. Neem tevens de maybekmeer gedetailleerde nationale regelgeving in acht.
• Bescherm of plak open contactoppervlakken af en verpak de accu zodenig dat deutsche nicht kan bewegen in de verpakking.
• Sla de apparatuur op in een afsuitbare ruimte zodate het buiten het bereik is van kinderen en onbeveogde Personen.
• Bewaar de accu, de adapter en de acculader op een droge, vochtvrijne en vorstvrijpe plaats.
• Bewaar de accu, de adapter en de acculader bij een temperatuur:tussen 5 en 45^ en stel ze Niet bloat aan direct zonlicht.
• Berg de accu en de adapter nicht samen met de acculader op.
• Bewaar de accu Niet opplaatsen waar staatische elektricitieit kan optreden. Bewaar de accu nooit in een metalen box.

De energiedichtheid van de back-pack-accu is hoger dan 100 W/h. Hij mag waarom Niet per post worden verzonden. Neemt contact op met uwplaatselijk dealer.

Onderhoud

Controleer regelmatig of de acculader en de accu in een goede staat verkeren.

Zorg ervoor dat de accu en de acculader (in het bijzonder de contactpunten).altijd schoon en droog zich voordat de adapter in de acculader of in de producten worden geplaatst.

Houd de accugeleiderails schoon. Reinig de kunststof onderdelen met een schone en droge doek.

Zorg ervoor dat de ventilatiesleuven schoon zijn (zowel boven als onder). Anders is de ventilatie beperkt.

Reinig sleuven met een schone, droge borstel.

Foutcodes

Problemen met de accu en de adapter oplossen.

Led-display	Mogelijkke fouten	Mogelijkke handeling
FOUTLED knippert	Temperatuurafwi jking	Gebruik de accu in een omgeving met temperaturen tussen -10 °C en 45 °C
	Overspanning	Controler of de netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje op de machine
		Haal de accu UIT de accelader
	Onderspanning Batterij opladen
De storings-LED brandt of de accu vertoont geen enkele activiteit.	Te groot verschil in de cellen (1 V)	Neem contact op met de serviceworkplaats

• De accu zal nicht worden geladen als de temperatuur van de accu hoger is dan 45^ . In dat geval wordt de accu actief gekoeld.
• Als de led op de acculader rood brandt, heeft de acculader een servicebeurt nodig.

Zekering (afb. D)

• Controller dezekering; verrangen als deze is gesprongen. Gebruik alleen originele onderdelen bij reparations. Als andere onderdelen worden gebruikt, eindigt de geldigheid van de garantie.
• Schakel de accuuit (groene LED (13) uit).
• Verwijder de afdekking (20) met een schroevendraaier.
  Vervang de zekering

De accu, acculader en machine afvoeren

Dit symbolism op het product of de verpakking geeft aan dat het product Niet mag worden behandeld als huishoudelijk afval. Het要去 inplaats waarvan ingeleverd worden bij een geschikt recylcestation voor de recycling van elektrische en elektronische apparatuur.

Door ervoor te zorgen dat dit product goed worden verwerkt, kurz u meehelen aan het voorkomen van potentielle negatieve efecten voor milieu en mensen, die anders veroorzaakt konnen worden door een Niet juiste afvalverwerking van dit product. Voor meer gedetailleerde informatie over recycling van dit product kurz u contact opnemen met uw gemeente, uw vuilophaalcentrale of de winkel waar u het product hebt gekocht.

Technische gegevens

	BLi520x BLi940x
Types accu Lithium-ion Lithium-ion
Accucapaciteit, Ah 1	4,4 26,1
Spanning, V 36 36
Gewicht, in kg 5,9 6,7

EG-verklaring van overeenstemming (Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaart onder alleenverantwoordelijkheid dat de Back Pack-accu's, Husqvarna BLi 520x en BLi 940x met serienummers van 2013 en later (het jaartal staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer), voldoen aan de eisen die in de RICHTLIJNEN VAN DE RAAD+zijn opgenomen

-van 15december2004"betreffende elektromagnetische compatibiliteit"2004/108/EEC.

• 2011/65/EU van 8 Juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

De volgende normen zijn van toepassing: 55014-1:2012, 55014-2:2009

Ulm, 3 Juni 2013

Peter Lameli, CTO
