Tipo di prodotto	Pulitore a vapore senza fili
Marca	Kärcher
Modello	PS 4/7 Bp (PS 47 Bp Mister)
Dimensioni (L x P x A)	510 x 380 x 960 mm
Peso	13,6 kg
Tipo di batteria	AGM, 12 V, 7 Ah
Autonomia	8 ore
Tempo di ricarica	5 ore (batteria completamente scarica)
Tensione di rete del caricabatterie	230 V (PS 4/7 Bp) / 240 V (PS 4/7 Bp *UK)
Capacità del serbatoio dell'acqua pulita	3,9 litri
Pressione di esercizio	0,68 MPa
Portata del detergente	0,19 l/min
Utilizzo conforme	Disinfezione professionale (hotel, scuole, ospedali, ecc.)
Agente disinfettante consigliato	Kärcher RM 735 (rif. 6.295-597.0)
Sicurezza	Arresto in caso di perdita, protezione contro i cortocircuiti
Manutenzione ordinaria	Pulire ugello, serbatoio e filtro; risciacquare dopo ogni utilizzo
Ricambi	Accessori e pezzi originali Kärcher
Garanzia	Secondo le condizioni del paese, difetti di materiale e di fabbricazione
Temperatura di utilizzo	Superiore a 0 °C

Domande frequenti - PS 47 Bp Mister Kärcher

Come caricare la batteria del Kärcher PS 4/7 Bp?

Portare l'interruttore Accensione/Spento su Spento. Collegare il caricabatterie a una presa di corrente con messa a terra. Il ciclo di ricarica si avvia automaticamente e dura circa 5 ore. Non utilizzare l'apparecchio durante la ricarica.

Che tipo di disinfettante posso usare?

Utilizzare esclusivamente disinfettanti raccomandati da Kärcher, come Kärcher RM 735 (rif. 6.295-597.0). Non utilizzare mai solventi, liquidi infiammabili (benzina, acetone) o disinfettanti a base di alcol.

Cosa fare se la pompa funziona ma non spruzza o spruzza poco?

Può essere dovuto a un ugello di spruzzo intasato o a un filtro sporco. Pulire o sostituire l'ugello e controllare lo stato del filtro.

L'autonomia reale è di 8 ore?

Sì, con una batteria piena, l'apparecchio offre un'autonomia di 8 ore in uso continuo, a seconda delle condizioni.

Come spurgare l'aria dal sistema dopo un riempimento?

Se è presente aria, svitare l'ugello di spruzzo e premere la leva della pistola finché la pompa non è spurgata. Riavvitare poi l'ugello.

Posso usare l'apparecchio in condizioni di gelo?

No, l'apparecchio non deve essere utilizzato a temperature inferiori a 0 °C. Il gelo può danneggiare la pompa e il serbatoio. Svuotare completamente l'apparecchio e conservarlo al riparo dal gelo.

Come pulire il serbatoio dopo l'uso?

Svuotare il serbatoio, riempirlo con acqua tiepida (max. 40 °C) e azionare la pompa per risciacquare il circuito. È possibile anche svitare l'ugello per una pulizia più approfondita.

Cosa fare se la spia di carica della batteria non si accende?

Verificare che l'interruttore sia su Spento. Se il problema persiste, il fusibile o la batteria potrebbero essere difettosi. Contattare il servizio di assistenza autorizzato.

L'apparecchio è adatto a superfici vetrate?

No, l'apparecchio non è adatto alla disinfezione di superfici in vetro perché potrebbero rimanere residui visibili.

Dove trovare accessori e ricambi?

Utilizzare esclusivamente accessori originali Kärcher. È possibile ordinarli sul sito www.kaercher.com o presso un distributore autorizzato.

MANUALE UTENTE PS 47 Bp Mister Kärcher

Sous réserve de modifications techniques.
Dichiarazione di conformità UE.... 19

Avvertenze generali 15

Impiego conforme alla destinazione 16

Descrizione dell'apparecchio 16

Avvertenze di sicurezza 16

Uso 17

Batterie 17

Trasporto.... 18

Stoccaggio 18

Cura e manutenzione 18

Guida alla risoluzione dei guasti 18

Dati tecnici 18

Avvertenze generali

Prima di utilizzare l'apparecchio per la prima volta leggere e rispettare le Istruzioni per l'uso originali. Conservare le Istruzioni per l'uso originali per un uso futuro o per un successivo proprietario.

Volume di fornitura

Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se usati o smaltiti scorrettamente, sono costituire un potenziale pericolo per la salute umana e l'ambiente. Questi componenti sono tuttavia necessari per un etto funzionamento dell'apparecchio. Gli apparecchi contrasmati con questo simbolo non devono essere smaltiti con i rifiuti estici.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Livelli di pericolo

⚠PERICOLO

- Indica un pericolo imminente che determina lesioni gravi o la morte.

⚠AVVERTIMENTO

- Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

⚠PRUDENZA

- Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

- Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Impiego conforme alla destinazione

Utilizzare questo apparecchio esclusivamente in conformità alle indicazioni fornite nel presente manuale d'uso.

• Questo apparecchio con alimentazione a batteria è adatto all'utilizzo professionale, ad es. in hotel, scuole, ospedali, fabbriche, negozi, uffici e nel settore della locazione.
• L'apparecchio è destinato alla disinfezione di tavoli, mensole, maniglie delle porte e luoghi difficili da raggiungere.
• L'apparecchio non è idoneo per la disinfezione di superfici in vetro (sono visibili residui).
• Versare il disinfettante nel serbatoio acqua pulita dell'apparecchio secondo le indicazioni del costruttore. Consigliamo il disinfettante Kärcher RM 735 (cod. ordin. 6.295-597.0, 5 litri).

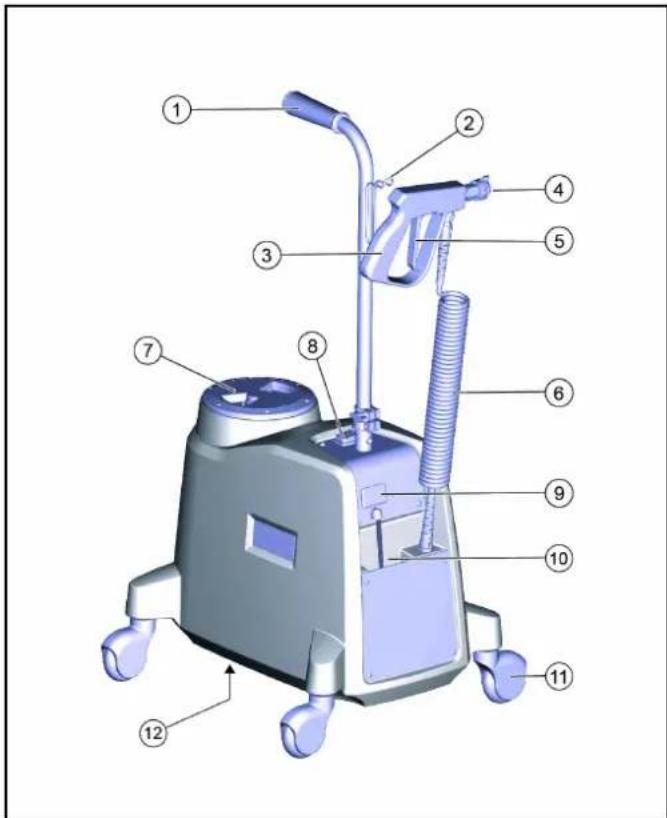

Descrizione dell'apparecchio

La batteria e il caricabatterie sono integrati nell'apparecchio.

①Maniglia per trasporto

Nota

Montare prima della messa in funzione

②Conservazione pistola a spruzzo
③Pistola a spruzzo
④Ugello di nebulizzazione
⑤Leva di nebulizzazione
⑥Tubo flessibile aspirazione spruzzo
⑦Coperchio del serbatoio acqua pulita (apertura di riempimento)
⑧Interruttore On/Off
⑨Indicatore di carica della batteria
⑩Conservazione cavo di alimentazione del caricabatterie
⑪Ruota orientabile
⑫Targhetta (sulla parte inferiore)

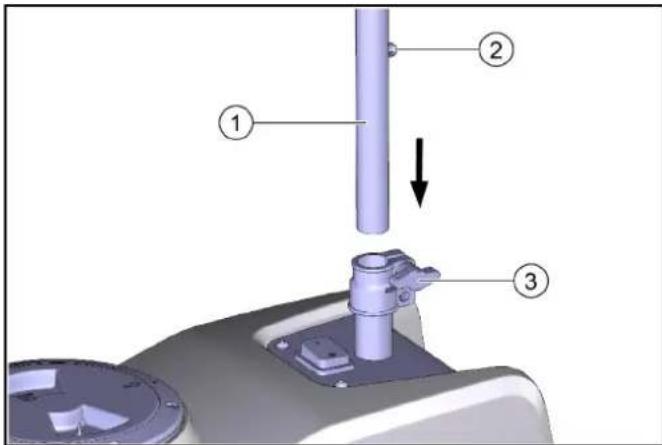

Montaggio impugnatura

Deve essere montata una volta prima della messa in funzione.

1. Inserire in sede il tubo dell'impugnatura inclusa. Premere il fusibile (sfera) e spingere il tubo fino a quando la sfera scatta in posizione.

2. Stringere la vite a mano.

Avvertenze di sicurezza

Avvertenze di sicurezza generali

⚠ PERICOLO • Pericolo di soffocamento. Tenere le pellicole di imballaggio fuori dalla portata dei bambini.
△ AVVERTIMENTO • Utilizzare l'apparecchio esclusivamente in modo conforme alle disposizioni. Rispettare le condizioni locali e, durante l'utilizzo dell'apparecchio, prestare attenzione a terzi, in modo particolare ai bambini. • Questo apparecchio può essere usato da persone con limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell'apparecchio, solo se queste vengono supervisionate oppure se hanno ricevuto istruzioni su come usare in sicurezza l'apparecchio e se hanno compreso i pericoli derivanti dall'uso. • L'apparecchio deve essere utilizzato solo da persone istruite sul rispettivo uso oppure che hanno dato prova di sapere utilizzare l'apparecchio ed espressamente incaricate dell'uso. • L'apparecchio non deve essere utilizzato da bambini. • Sorvegliare i bambini per assicurarsi che non giochi con l'apparecchio.
△ PRUDENZA • I dispositivi di sicurezza servono per la vostra protezione: non modificate né aggirate mai un dispositivo di sicurezza.

Pericolo di scosse elettriche

△ PERICOLO • Collegiate gli apparecchi della classe di protezione I solo a fonti di alimentazione correttamente messe a terra. • La tensione indicata sulla targhetta dell'apparecchio deve corrispondere a quella della sorgente di corrente. • Mai toccare e afferrare la spina e la presa elettrica con mani bagnate.
△ AVVERTIMENTO • In caso di perdite, spegnere immediata-mente l'apparecchio. • Controllate il cavo di rete con la spina prima di ogni utilizzo, per accertarvi che non sia danneggiato. Non mettete in funzione l'apparecchio in caso di danni al collegamento alla rete. Fate sostituite subito un cavo di rete danneggiato dal servizio clienti / da un elettricista autorizzato. • Utilizzare solo la condotta di collegamento alla rete prescritta dal produttore.

Esercizio

△ PERICOLO • In caso di utilizzo dell'apparecchio in ambienti a rischio (per es. stazioni di servizio) devono essere rispettate le relative norme di sicurezza. • L'utilizzo in ambienti a rischio di esplosione è vietato. • Non spruzzare mai liquidi esplosivi come benzina, diluenti per vernici o gasolio, che possono creare miscele o vapori esplosivi a contatto con l'aria. Non spruzzare acetone,

acidi non diluiti, solventi o sostanze altamente corrosive come il cloro attivo, perché attaccano i materiali utilizzati nell'apparecchio. • Non utilizzare l'apparecchio per la disinfezione di apparecchi elettrici, ad es. forni, cappe di aspirazione, forni a microonde, televisori, lampade, asciugacapelli, sistemi di riscaldamento elettrici, ecc.

△ PRUDENZA • Prima di ogni utilizzo, controllare il corretto stato e la sicurezza dell'apparecchio e degli accessori, in particolare il cavo di collegamento alla rete e il cavo di prolunga. In caso di danni, estrarre la spina e non utilizzare l'apparecchio.

ATTENZIONE • Non utilizzate l'apparecchio con temperature inferiori a 0 °C. • Eseguire i controlli di sicurezza per gli apparecchi mobili ad uso professionale previsti dalle norme locali

Funzionamento con disinfettante

△ PRUDENZA • Conservare i disinfettanti in luogo inaccessibile ai bambini. • Non utilizzare i disinfettanti consigliati senza diluzione. Rispettare sempre tutte le indicazioni sull'etichetta del prodotto. In caso di contatto dei disinfettanti con gli occhi, sciacquarli immediatamente con abbondante acqua e in caso di ingerimento contattare subito un medico. • Utilizzare solo i disinfettanti raccomandati dal produttore e osservare le indicazioni di utilizzo, scarico e avvertimento, del produttore del disinfettante. • Assicurarsi che l'area di lavoro sia adeguatamente ventilata per evitare l'inalazione di aerosol. Indossare una protezione respiratoria adeguata in ambienti poco ventilati.

Cura e manutenzione

△ AVVERTIMENTO • Prima di qualsiasi pulizia, manutenzione o sostituzione di componenti, spegnere l'apparecchio. Staccare la spina per gli apparecchi collegati alla rete elettrica. Scollegare la batteria in caso di apparecchi con alimentazione a batteria.

△ PRUDENZA • Le riparazioni devono essere eseguite esclusivamente da centri di assistenza autorizzati o da personale esperto in questo settore che abbia familiarità con tutte le norme di sicurezza vigenti in materia.

ATTENZIONE • Corto circuiti o altri danni. Non pulire l'apparecchio con un getto d'acqua o un getto d'acqua ad alta pressione.

Uso

Messa in funzione

△PERICOLO

Disinfettanti inadatti

Pericolo di lesioni

Utilizzare solo prodotti KÄRCHER.

Non riempire mai con solventi, liquidi infiammabili (ad es. benzi-na, acetone, diluenti) o disinfettanti a base di alcol.

Usare guanti e occhiali di protezione quando si maneggia il detergente disinfettante. Evitare il contatto con occhi e con la pelle. Attenersi alle avvertenze di sicurezza e istruzioni per l'uso sulle etichette dei prodotti o nelle schede dati di sicurezza del disinfettante.

⚠AVVERTIMENTO

Pericolo di lesioni

Verificare che l'apparecchio, gli accessori, i cavi di alimentazione e i collegamenti si trovino in condizioni perfette. Non utilizzare l'apparecchio se non si trova in condizioni perfette.

1 Controllare lo stato di ricarica della batteria sull'indicatore di carica della batteria dell'apparecchio. Spia verde - nessuna ricarica della batteria necessaria Spia gialla - ricarica della batteria consigliata Spia rossa - caricare la batteria Per informazioni riguardanti la ricarica della batteria, vedere il capitolo "Batteria".

2 Riempire il serbatoio acqua pulita, non riempire eccessivamente.

Ruotare il coperchio del serbatoio acqua pulita nella direzione della freccia (baionetta).

Nota: Un utilizzo precedente è causa di una depressione all'interno del serbatoio che rende difficile l'apertura del coperchio. In questo caso, attendere brevemente fino alla scomparsa della depressione.

3 Mescolare il disinfettante raccomandato con dell'acqua (secondo le indicazioni del produttore) e versarlo nell'acqua del serbatoio acqua pulita.

4 Quando si versa il disinfettante, assicurarsi che lo spettro di spruzzo dell'ugello di nebulizzazione non presenti difetti. Controllare prima di ogni esercizio. Pulire o sostituire se necessario.

Esercizio

△AVVERTIMENTO

Pericolo per la salute

Utilizzare una maschera di protezione in ambienti con scarsa ventilazione.

ATTENZIONE

Durante l'utilizzo, assicurarsi che lo spettro di spruzzo dell'ugello di nebulizzazione non presenti difetti.

1 Accendere l'apparecchio con l'interruttore.

2 Togliere la sicura della leva della pistola a spruzzo e iniziare la pulizia.

3 Nebulizzare da cima a fondo l'intera superficie degli oggetti e delle superfici da disinfettare.

Messa fuori servizio

1 Spegnere l'apparecchio con l'interruttore.

2 Per pulire il serbatoio, svuotarlo completamente. Nebulizzare fino allo svuotamento completo. La procedura può essere accelerata svitando l'ugello di nebulizzazione.

3 Collegare la pistola a spruzzo al sostegno.

Batterie

Avvertenze di sicurezza

△PERICOLO

Pericolo di incendio e di esplosione

Non riporre alcun attrezzo o altri oggetti sulla batteria.

Evitare assolutamente di fumare e di utilizzare fiamme libere.

Durante la carica delle batterie accertarsi che i locali siano ben aerati.

Utilizzare solo batterie e caricabatterie approvati da Kärcher (ricambi originali).

⚠AVVERTIMENTO

Il non corretto smaltimento della batteria costituisce un rischio per l'ambiente

Smaltire le batterie guaste o esauste in sicurezza (contattare eventualmente l'impresa di smaltimento o l'assistenza Kärcher).

Carica della batteria

Quando la batteria è completamente scarica, la ricarica dura circa 5 ore.

1. Premere l'interruttore ON/OFF in posizione "OFF".

2. Collegare la spina del caricabatterie a una presa provvista di regolare messa a terra.

a La procedura di ricarica si attiva automaticamente.

b L'apparecchio non può essere utilizzato durante la ricarica.

c Per controllare lo stato di ricarica, accendere brevemente l'apparecchio, a questo punto la pompa si avvia. L'indicatore di ricarica della batteria si illumina di giallo quando la batteria è parzialmente carica e di verde quando la batteria è completamente carica.

1. Al termine della ricarica, scollegare la spina dalla presa.

2. Conservare la spina e il cavo nello scomparto di conservazione.

Trasporto

⚠️PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Nel trasporto e nello stoccaggio, osservare il peso dell'apparecchio.

1. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Stoccaggio

ATTENZIONE

Pericolo di gelo

Apparecchi non interamente svuotati possono essere danneggiati dal gelo.

Svuotare l'apparecchio e gli accessori completamente.

Proteggere l'apparecchio dal gelo.

1. Svuotare completamente l'apparecchio e la pompa.
2. Conservare l'apparecchio in un luogo privo di gelo.
3. Caricare la batteria ogni 2 mesi.

Cura e manutenzione

Pulire l'apparecchio e gli accessori

ATTENZIONE

Pericolo di danneggiamento delle superfici

Per la pulizia non utilizzare detergenti abrasivi o aggressivi.

1. Pulire internamente ed esternamente l'apparecchio, ogni giorno dopo l'utilizzo, con un panno umido imbevuto di liscivia.
2. Svuotare il serbatoio ogni giorno dopo l'utilizzo, riempire di acqua calda (max. 40 °C) e risciacquare il serbatoio, compresì la pistola a spruzzo e l'ugello di nebulizzazione. Per fare ciò, accendere la pompa spruzzo con l'interruttore.
3. Se necessario, svitare l'ugello di nebulizzazione e pulirlo con acqua calda e una spazzola morbida. Per lo smontaggio, spegnere l'apparecchio e premere la leva della pistola a spruzzo per ridurre la pressione interna.

Lavori di manutenzione

Interventi di manutenzione a cura del cliente

Nota

Tutti gli interventi di assistenza e di manutenzione devono essere eseguiti da un tecnico qualificato, all'occorrenza è sempre possibile rivolgersi a un rivenditore specializzato Kärcher.

• Manutenzione quotidiana

1 Verificare eventuali danni o perdite sui tubi flessibili aspirazione spruzzo. Sostituire in caso di perdite o danni, per evitare perdite di pressione.
2 Verificare eventuali danni sul cavo di alimentazione con spina, fare sostituire immediatamente il cavo di alimentazione danneggiato dal servizio assistenza autorizzato.
3 Controllare la pistola a spruzzo e lo spettro di spruzzo dell'ugello di nebulizzazione.

• Manutenzione settimanale

1 Verificare la presenza di usura e di perdite sulle guarnizioni.
2 Controllare il funzionamento e la potenza dell'apparecchio.
• Manutenzione annuale
1 Controllare la pressione aria nel recipiente a pressione. *

Nota

* dal servizio assistenza autorizzato

Interventi di assistenza da parte del servizio assistenza autorizzato

ATTENZIONE

I seguenti interventi di riparazione e assistenza all'interno dell'apparecchio devono essere eseguiti da un servizio assistenza autorizzato.

• Controllare / sostituire la batteria e i fusibili
• Controllare / sostituire il caricabatterie e il cavo di alimentazione
  • Controllare / sostituire la pompa
• Controllare la pressione aria nel recipiente a pressione

Guida alla risoluzione dei guasti

Errore Causa Correzione
La batteria non carica 1 L'interruttore ON/OFF è in posizione "ON"2 Fusibile difettoso3 Cavi allentati4 Batteria difettosa		1. Premere l'interruttore ON/OFF in posizione "OFF". Per controllare lo stato di ricarica sull'indicatore di carica della batteria, accendere brevemente l'apparecchio.2. Contattare il servizio di assistenza clienti3. Contattare il servizio di assistenza clienti4. Contattare il servizio di assistenza clienti
La pompa spruzzo è in funzione / soluzione disinfettante ridotta o assente	1 Ugello di nebulizzazione intasato2 Filtro sporco	1. Pulire / sostituire l'ugello di nebulizzazione2. Controllare la presenza di sporco sul filtro, pulire se necessario
La pompa spruzzo è in funzione / pressione di spruzzo ridotta	1 Pompa sporca2 Stato di ricarica della batteria basso3 Pompa usurata	1. Risciacquare il sistema di nebulizzazione2. Ricaricare la batteria3. Contattare il servizio di assistenza clienti
La pompa spruzzo non funziona	1 Stato di ricarica della batteria basso2 Pompa difettosa3 Fusibile sulla scheda difettoso	1. Ricaricare la batteria2. Contattare il servizio di assistenza clienti3. Contattare il servizio di assistenza clienti
La pompa spruzzo non si spe-gne	1 Aria nel sistema di nebulizzazione2 Serbatoio acqua pulita vuoto	1. Svitare l'ugello di nebulizzazione e premere la leva del-la pistola a spruzzo fino allo sfiato della pompa2. Riempire il serbatoio
La pompa o il getto spruzzo pul-sano	1 Troppa poca aria nel recipiente a pres-sione	1. Rabboccare l'aria nel recipiente a pressione (2,7 bar / 270 kPa)

Dati tecnici

Con riserva di modifiche tecniche.

		PS 4/7 Bp1.007-085.0	PS 4/7 Bp *UK1.007-086.0
Dati sulle prestazioni dell'apparecchio
Durata di esercizio con batteria completamente carica h 8 8
Batteria
Tipo di batteria AGM	AGM
Capacità della batteria	Ah	7	7
		PS 4/7 Bp1.007-085.0	PS 4/7 Bp *UK1.007-086.0
Tempo di ricarica quando la batteria è completamente scarica h 5 5
Tensione batteria V 12 12
Fusibile A 5 5
Caricabatterie
Tensione di rete V 230 240
Fase ~ 1 1
Frequenza Hz 50 50
Condizioni ambientali
Temperatura ambiente	°C	-5 bis +40	-5 bis +40
Umidità d'aria, non condensante	%	0 - 90	0 - 90
Dimensioni e pesi
Lunghezza x larghezza x altezza	mm	510 x 380 x 960	510 x 380 x 960
Volume serbatoio acqua pulita	l	3,9	3,9
Pressione d'esercizio	MPa	0,68	0,68
Portata, detergente	l/min	0,19	0,19
Peso	kg	13,6	13,6

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Pulitore a pressione

Tipo: 1.007-xxx

Direttive UE pertinenti

2006/42/CE (+2009/127/EG)

2014/30/UE

2011/65/UE

Norme armonizzate applicate

EN 60335-1

EN 60335-2-54

EN 60335-2-29

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

EN IEC 63000: 2018

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Indicatii generale 77
