| Tipo di apparecchio | Idropulitrice ad alta pressione |
| Marca | Kärcher |
| Modello | HD 715 G |
| Motore | Honda GX160, 1 cilindro 4 tempi, 3,6 kW (4,8 CV) a 3600 giri/min |
| Carburante | Benzina senza piombo (compatibile E10), serbatoio 3,1 L |
| Pressione di esercizio | 150 bar (15 MPa) |
| Portata d'acqua massima | 624 L/h (10,4 L/min) |
| Alimentazione acqua | Raccordo 3/4", pressione max 10 bar, temperatura max 60 °C |
| Dimensioni (L x l x H) | 790 x 608 x 1104 mm |
| Peso in funzione | 39,5 kg |
| Livello di pressione acustica (L_pA) | 90 dB(A) |
| Livello di potenza acustica garantito | 108 dB(A) |
| Vibrazioni mano-braccio | < 2,5 m/s² |
| Ugelli forniti | Ugello alta pressione (038) e ugello bassa pressione (250) EASY!Lock |
| Sicurezza | Valvola di scarico, valvola di sicurezza, valvola termica, sicura sul pistola |
| Manutenzione ordinaria | Pulizia filtro acqua, cambio olio pompa e motore |
| Olio motore | 15W40, quantità 0,6 L |
| Olio pompa | 15W40, quantità 0,3 L |
| Collegamento flessibile | Sistema EASY!Lock per flessibile alta pressione |
| Trasporto | Manubrio di spinta, ruote, supporto flessibile e lancia |
| Garanzia | Secondo le condizioni del paese, contattare il rivenditore |
Domande frequenti - HD 715 G Kärcher
Domande degli utenti su HD 715 G Kärcher
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Idropulitrice in formato PDF gratuitamente! Trova il tuo manuale HD 715 G - Kärcher e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HD 715 G del marchio Kärcher.

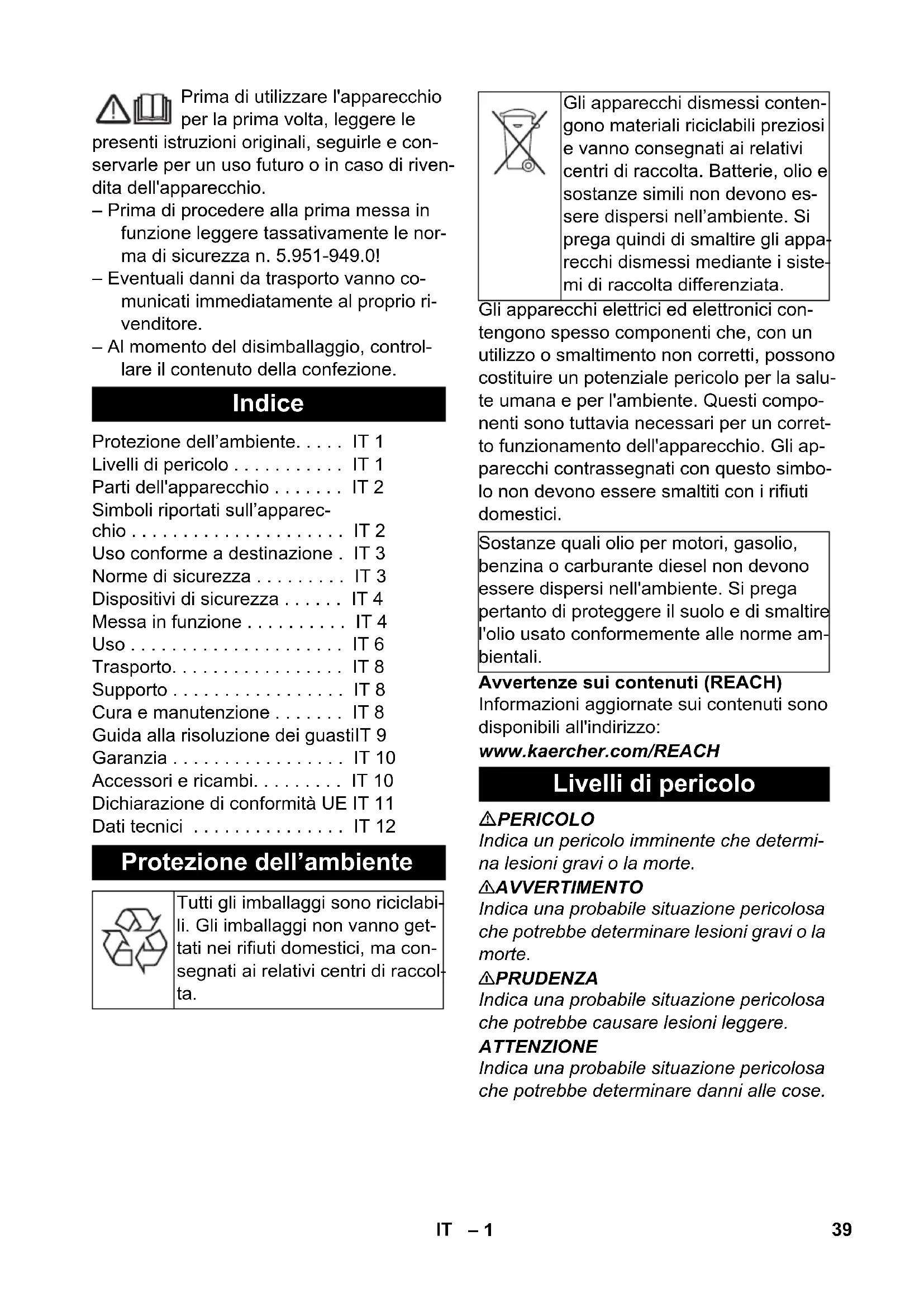

MANUALE UTENTE HD 715 G Kärcher
Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.
- Prima di procedere alla prima messa in funzione leggere tassativamente le norma di sicurezza n. 5.951-949.0!
- Eventuali danni da trasporto vanno comunicati immediatamente al proprio rivenditore.
- Al momento del disimballaggio, controllare il contenuto della confezione.
Indice
Protezione dell'ambiente..... IT 1
Livelli di pericolo ..... IT 1
Parti dell'apparecchio ..... IT 2
Simboli riportati sull'apparec-
chio.... IT 2
Uso conforme a destinazione. IT 3
Norme di sicurezza ..... IT 3
Dispositivi di sicurezza ..... IT 4
Messa in funzione ..... IT 4
Uso IT 6
Trasporto..... IT 8
Supporto IT 8
Cura e manutenzione ..... IT 8
Guida alla risoluzione dei guastiIT 9
Garanzia IT 10
Accessori e ricambi.... IT 10
Dichiarazione di conformità UE IT 11
Dati tecnici ..... IT 12
Protezione dell'ambiente
Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.
Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno consegnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono essere dispersi nell'ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.
Gli apparecchi elettrici ed elettronici contengono spesso componenti che, con un utilizzo o smaltimento non corretti, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.
Sostanze quali olio per motori, gasolio, benzina o carburante diesel non devono essere dispersi nell'ambiente. Si prega pertanto di proteggere il suolo e di smaltire l'olio usato conformemente alle norme ambientali.
Avvertenze sui contenuti (REACH)
Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:
Indica un pericolo imminente che determina lesioni gravi o la morte.
⚠AVVERTIMENTO
Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.
⚠PRUDENZA
Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.
ATTENZIONE
Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.
Parti dell'apparecchio
HD 7/15 G: Fig. 1, vedi copertina
HD 8/20 G: Fig. 2, vedi copertina
1 Raccordo a vite per ugelli
2 Ugello
3 Lancia EASY!Lock
4 Pistola a spruzzo EASY!Force
5 Dispositivo di arresto di sicurezza
6 Leva a scatto
7 Leva di sicurezza
8 Tubo flessibile per alta pressione
EASY!Lock
9 Contenitore dell'olio
10 Manometro *
11 Rubinetto del carburante
12 Dispositivo di avviamento manuale
13 Tappo di scarico dell'olio (motore)
14 Supporto ugelli per il supporto di un ugello
15 Filtro dell'acqua
16 Tubo flessibile di aspirazione detergen- te con filtro regolabile (valvola di dosag- gio)
17 Collegamento idrico
18 Tappo di scarico olio pompa
19 Tubo flessibile per alta pressione EASY!Lock
20 Spioncino per il controllo del livello olio *
21 Regolazione pressione/portata *
22 Alloggio della lancia
23 Pompa alta pressione
24 Astina di livello dell'olio (motore)
25 Motore
26 Interruttore motore
27 Serbatoio carburante
28 Manopola a stella dell'archetto di spinta
29 Sostegno per pistola a spruzzo
30 Portatubo
31 Archetto di spinta
A Dado a risvolto
B Tazza-filtro
C O-Ring
D Inserto filtro
* non per HD 7/15 G
Contrassegno colore
- Gli elementi di comando per il processo di pulizia sono gialli.
- Gli elementi di comando per la manutenzione ed il service sono grigio chiaro.
Simboli riportati sull'apparecchio
Getti ad alta pressione possono risultare pericolosi se usati in modo improprio. Il getto non va mai puntato su persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso.
 | Pericolo di ustioni! Attenzione: Componenti calde! | ||
 | Pericolo di avvelenamento! Non inalare i gas di scarico. | ||
 |  | La benzina è altamente infiammabile ed esplosiva. Prima di fare benzina, spegnere il motore e farlo raffreddare. | |
 |  | I gas di scarico del motore contengono monossido di carbonio velenoso. Non utilizzare in un luogo aperto. | |
 | Non fare rifornimento con il motore in funzione. Non fumare durante le operazioni di rifornimento. Non fare rifornimento direttamente dalla tanica, utilizzare un imbuto o un recipiente idoneo. | ||
Secondo quanto prescritto dalle regolamentazioni in vigore è necessario che l'apparecchio non
venga usato mai senza separatore
di sistema sulla rete di acqua potabile. Utilizzare un idoneo separatore di sistema della ditta KÄRCHER oppure in alternativa un separatore di sistema secondo la norma EN 12729 tipo BA.
L'acqua che scorre attraverso un separatore di sistema non è classificata come acqua potabile.
Uso conforme a destinazione
Idropulitrice per la pulizia di: macchine, veicoli, edifici, attrezzi, facciate, terrazzi, attrezzi da giardinaggio ecc.
- per la pulizia con il getto a bassa pressione e detergente (p.es. per la pulizia di macchinari, veicoli, costruzioni, utensili),
- per la pulizia con un getto ad alta pressione senza detergente (ad es. pulizia di facciate, terrazzi, attrezzi da giardinaggio).
- Per lo sporco resistente si consiglia l'ugello rotativo antisporco (accessorio optional).
⚠PERICOLO
Rischio di lesioni! Per apparecchi impiegati presso stazioni di servizio o in altre zone di pericolo, osservare le disposizioni di sicurezza vigenti.
L'acqua di scarico contenente oli minerali non deve essere dispersa nel terreno, nelle acque o nelle canalizzazioni. La pulizia di motori e di sottoscocche va effettuata esclusivamente in luoghi provvisti di separatori d'olio.
Requisiti per la qualità dell'acqua: ATTENZIONE
Utilizzare solo acqua pulita come mezzo ad alta pressione. Eventuali impurità causano un'usura precoce o incrostazioni nell'apparecchio.
I valori limite seguenti non devono essere superati se si utilizza acqua riciclata.
| Valore pH 6,5...9,5 | |
| Conducibilità elettrica * Con | ducibilità elettrica ac-qua pulita +1200 μS/cm |
| Sostanze sedimentabili ** < | 0,5 mg/l |
| Sostanze filtrabili *** < 50 mg/l | |
| Idrocarburi < 20 mg/l | |
| Cloruro < 300 mg/l | |
| Solfato < 240 mg/l | |
| Calcio < 200 mg/l | |
| Durezza complessiva < 28 °dH< 50 °TH< 500 ppm (mg CaCO_3 /l) | |
| Ferro < 0,5 mg/l | |
| Manganese < 0,05 mg/l | |
| Rame | < 2 mg/l |
| Cloro attivo | < 0,3 mg/l |
| privo di odori fastidiosi | |
| * Massimo totale 2000 μS/cm** Volumi di campionamento 1 litro, tempo di sedimentazione 30 minuti*** Nessuna sostanza abrasiva | |
Norme di sicurezza
→ Rispettare le norme nazionali vigenti per pompe a getto liquido.
→ Rispettare le norme nazionali vigenti per l'antinfortunistica. Le pompe a getto liquido devono essere controllate ad intervalli regolari ed il risultato del controllo deve essere registrato per iscritto.
→ È vietato apportare modifiche all'apparecchio/accessori.
⚠PERICOLO
- Non adoperare l'idropulitrice dove sia stato rovesciato accidentalmente del carburante, bensì trasportare altrove l'apparecchio ed evitare qualsiasi formazione di scintille.
-
Non conservare, spandere accidentalmente o usare il carburante nelle vicinanze di fiamme libere o apparecchi come forni, caldaie o riscaldatori d'acqua da cui potrebbero sprigionarsi scintille o fiamme pilota.
-
Materiali e oggetti facilmente infiammabili vanno tenuti a una distanza di almeno 2 metri dal sistema di scarico.
- Non avviare il motore se non è dotato di un sistema di scarico. Quest'ultimo va controllato regolarmente, pulito ed eventualmente sostituito.
- Non adoperare mai il motore su terreni erbosi o in presenza di alberi o cespugli, se lo scarico non è munito di parascintille.
- Non lasciare mai in funzione il motore dopo aver tolto il filtro aria o il coperchio posto sopra il condotto di aspirazione, a meno di non dover eseguire lavori di regolazione del motore.
- Non eseguire interventi di regolazione su molle di regolazione, tiranti di regolazione o altre parti del motore che possano aumentare il numero di giri del motore.
- Pericolo di ustioni! Non toccare il sistema di scarico, cilindri o alette di raffreddamento quando sono caldi.
- Non avvicinare mai le mani o i piedi a parti dell'apparecchio in rotazione o comunque in movimento.
- Pericolo di avvelenamento! L'apparecchio non deve essere utilizzato in locali chiusi.
- Non usare combustibili inadeguati poiché possono essere pericolosi.
Dispositivi di sicurezza
I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere disattivati o impiegati per scopi diversi da quelli indicati.
Valvola di troppopieno
- Quando la pistola a spruzzo è chiusa, la valvola di troppopieno si apre, facendo rifluire l'acqua verso il lato di aspirazione della pompa alta pressione. Questo impedisce che venga superata la pressione di esercizio massima consentita.
- La valvola di troppopieno è impostata in fabbrica e sigillata. Interventi di regolazione sono da effettuarsi esclusivamente dal servizio assistenza clienti
Valvola di sicurezza
La valvola di sicurezza si apre quando si supera la sovrapressione di esercizio consentita (vedere dati tecnici); l'acqua rifluisce all'aperto.
La valvola di sicurezza è impostata in fabbrica e sigillata. Interventi di regolazione sono da effettuarsi esclusivamente dal servizio assistenza clienti
Termovalvola
La termovalvola protegge la pompa alta pressione da un eventuale riscaldamento non consentito in modalità di circolazione a pistola a spruzzo chiusa.
La termovalvola si apre al superamento della temperatura massima consentita dell'acqua di 80°C e fa fuoriuscire l'acqua bollente.
Messa in funzione
⚠PERICOLO
Pericolo di lesioni! L'apparecchio, le alimentazioni, il tubo flessibile alta pressione ed i collegamenti devono essere in perfetto stato. Se lo stato di entrambi non è perfetto, è vietato usare l'apparecchio.
Montare l'archetto di spinta
Fig. 3, vedi copertina
→ Avvitare l'archetto di spinta con le viti di fissaggio in dotazione.
Montare le ruote
Fig. 4, vedi copertina
→ Infilare la ruota sull'assale.
→ Spingere l'anello di regolazione sull'assale e serrare la vite.
Coppia di serraggio 20 Nm.
→ Ripetere il procedimento nella parte opposta.
Montare la pistola a spruzzo, la lancia e l'ugello
Avvertenza: Il sistema EASY!Lock unisce componenti tramite filettatura ad alta velocità soltanto con un giro rapido e sicuro.
→ Inserire l'ugello di alta pressione sulla lancia.
→ Montare e stringere a fondo a mano il dado di serraggio (EASY!Lock).
→ Collegare la lancia alla pistola a spruzzo e stringere a fondo a mano (EASY!Lock).
→ Stringere a mano l'avvitamento della lancia.
→ Collegare il tubo flessibile per alta pressione alla pistola a spruzzo e all'attacco alta pressione, stringendo a fondo a mano (EASY!Lock).
Controllare il livello dell'olio della pompa alta pressione
HD 7/15 G
→ Il fondo del serbatoio dell'olio deve essere coperto con olio.
Non adoperare l'apparecchio se il livello dell'olio all'interno del serbatoio non è visibile.
→ Se necessario aggiungere olio (vedi Dati tecnici).
HD 8/20 G
→ Controllare attraverso lo spioncino il livello dell'olio della pompa alta pressione. Non adoperare l'apparecchio se il livello dell'olio è sceso al di sotto della metà dello spioncino per il controllo dell'olio.
→ Se necessario aggiungere olio (vedi Dati tecnici).
Eliminare l'aria dal serbatoio dell'olio
→ Prima del primo utilizzo tagliare la punta del triangolo dal contenitore dell'olio della pompa acqua.
Motore
Osservare il paragrafo "Norme di sicurezza"!
Prima di procedere alla prima messa in funzione leggere le istruzioni per l'uso fornite dalla casa produttrice del moto-re. Osservare in particolare le avverten-ze in materia di sicurezza.
→ Controllare il livello dell'olio del motore. Non adoperare l'apparecchio se il livello dell'olio è sceso sotto l'indicazione di "MIN".
→ Se necessario aggiungere olio.
→ Riempire il serbatoio del carburante con benzina senza piombo.
Non usare miscela per motori a due tempi.
Può essere utilizzato il carburante E10.
Rifornimento di carburante
⚠PERICOLO
Pericolo di incendio e di esplosione!
- Non rifornire mai l'apparecchio di carburante in ambienti chiusi e quando il motore è in marcia o è caldo.
- Non fumare durante le operazioni di rifornimento.
- Non effettuare il rifornimento nelle vicinanze di fiamme libere o scintille.
-
Non far fuoriuscire il carburante, utilizzare un imbuto.
-
Pulire il carburante eventualmente fuoriuscito.
- Dopo i rifornimento, chiudere opportunamente la tanica e il serbatoio.
→ Riempire il serbatoio del carburante con benzina senza piombo. Non usare miscela per motori a due tempi.
Collegamento all'acqua
Collegamenti: vedi Dati tecnici.
→ Collegare il tubo flessibile di alimentazione (lunghezza minima 7,5 m, diametro minimo 3/4") al collegamento dell'acqua dell'apparecchio e all'alimentazione di acqua (p.es. rubinetto).
→ Aprire l'alimentazione di acqua.
Avviso: Il tubo flessibile di alimentazione non è in dotazione.
Aspirare l'acqua dal contenitore
⚠PERICOLO
Non aspirare mai acqua da un contenitore d'acqua potabile.
Non aspirare mai liquidi contenenti solventi come diluenti per vernici, benzina o olio. La nebbia di polverizzazione dei solventi è altamente infiammabile, esplosiva e velenosa.
→ Collegare il tubo flessibile di aspirazione (diametro min. 3/4") con filtro (accessorio) al collegamento dell'acqua.
→ Impostare la valvola di dosaggio detergente su "0".
→ Sfiatare l'aria eventualmente presente all'interno dell'apparecchio prima dell'utilizzo.
Sfiatare l'aria eventualmente presente all'interno dell'apparecchio
→ Svitare il raccordo a vite dell'ugello e rimuovere l'ugello.
→ Avviare il motore attenendosi alle istruzioni per l'uso fornite dalla casa produttrice del motore.
→ Attivare più volte la leva della pistola a spruzzo.
→ Lasciare attivato l'apparecchio, finché l'acqua che fuoriesce non sia priva di bolle d'aria.
→ Spegnere l'apparecchio e riavvitare l'ugello.
Uso
⚠PERICOLO
Rischio di esplosioni!
Non nebulizzare alcun liquido infiammabile.
⚠PERICOLO
Pericolo di lesioni! Durante le operazioni tenere con entrambe le mani la pistola a spruzzo e la lancia.
Pericolo di lesioni! Non bloccare la leva di azionamento e la leva di sicurezza durante l'uso.
Pericolo di lesioni! Nel caso in cui la leva di sicurezza sia difettosa, contattare il servizio clienti.
Pericolo di lesioni dovuto dal getto d'acqua ad alta pressione. Prima di qualunque lavoro sull'apparecchio, spingere in avanti il dispositivo di arresto di sicurezza.
⚠PERICOLO
- L'apparecchio emette un elevato livello di rumorosità. Pericolo di danni all'udito. Si raccomanda perciò di indossare un dispositivo di protezione per l'udito durante l'utilizzo dell'apparecchio.
- Non puntare mai il getto alta pressione su persone, animali, sullo stesso apparecchio o componenti elettriche.
- Per proteggersi dagli spruzzi d'acqua indossare appositi indumenti di protezione.
- Assicurarsi sempre che tutti i raccordi dei tubi di allacciamento siano ben serrati.
Apertura/Chiusura della pistola a spruzzo
→ Aprire la pistola a spruzzo: Azionare la leva di sicurezza e la leva di aziona- mento.
→ Chiudere la pistola a spruzzo: Rilasciare la leva di sicurezza e la leva di azionamento.
Avviare l'apparecchio
→ Aprire l'alimentazione di acqua.
→ Avviare il motore attenendosi alle istruzioni per l'uso fornite dalla casa produttrice del motore.
Indicazione:
Per agevolare la fase di accelerazione è possibile allontanare la lancia o l'ugello.
→ Far funzionare a caldo il motore per 1 minuto.
→ Sbloccare la pistola a spruzzo, spingen-do in indietro l'arresto di sicurezza.
→ Aprire la pistola a spruzzo.
Impostare la pressione di esercizio e la portata
HD 7/15 G
Su questo apparecchio, l'impostazione di pressione e quantità d'acqua è fissa e non può essere modificata.
HD 8/20 G
→ Impostare la pressione e la portata girando la regolazione di pressione/portata dell'unità pompa.
Sostituire l'ugello
⚠PERICOLO
Disattivare l'apparecchio prima di sostituire l'ugello ed azionare la pistola a spruzzo fino a completa depressurizzazione dell'apparecchio.
→ Bloccare la pistola a spruzzo, spingen-do in avanti l'arresto di sicurezza.
→ Svitare il raccordo a vite dell'ugello e rimuovere l'ugello.
→ Montare il nuovo ugello.
→ Avvitare il raccordo a vite dell'ugello stringendo a fondo a mano.
Funzionamento con detergente
⚠AVVERTIMENTO
L'uso di prodotti detergenti non adatti può provocare danni all'apparecchio e all'oggetto da pulire. Usare solo detergenti autorizzati dalla ditta Kärcher. Rispettare le indicazioni relative al dosaggio e le avvertenze fornite con i detergenti. Per salvaguardare l'ambiente non eccedere nell'uso di prodotti detergenti
Osservare le avvertenze di sicurezza riportate sui detergenti.
I detergenti Kärcher garantiscono un ciclo di lavoro senza inconvenienti. Chiedete consiglio ai nostri esperti oppure ordinate il nostro catalogo o le schede informative specifiche per i detergenti.
→ Regolare il dosaggio del detergente sul filtro di aspirazione di quest'ultimo (+/-).
→ Appendere il tubo flessibile di aspirazione detergente in un contenitore con soluzione detergente.
→ Sostituire l'ugello alta pressione con l'ugello di bassa pressione.
Metodo di pulizia consigliato
- Sciogliere lo sporco:
Spruzzare misuratamente il detergente e lasciarlo agire per 1-5 minuti. Non lasciare che il prodotto asciughi sulla superficie.
- Togliere lo sporco:
Sciacquare lo sporco sciolto con il getto alta pressione.
Dopo il funzionamento con il detergente
→ Impostare la valvola di dosaggio detergente su "0".
→ Sciacquare l'apparecchio a motore in funzione e con la pistola a spruzzo aperta per almeno 1 minuto.
Interrompere il funzionamento
→ Rilasciare la leva della pistola a spruzzo.
Nota: Quando la leva della pistola a spruzzo viene rilasciata, il motore continua a girare a vuoto.
→ In caso di interruzioni prolungate (diversi minuti) spegnere il motore.
→ Azionare la pistola a spruzzo fino a completa depressurizzazione dell'apparecchio.
→ Per evitare che la pistola a spruzzo possa aprirsi accidentalmente, bloccare la stessa con il dispositivo di arresto di sicurezza.
Spegnere l'apparecchio
Dopo il funzionamento con acqua salina (acqua di mare) sciacquare l'apparecchio (pistola aperta) con acqua del rubinetto per almeno 2-3 minuti.
→ Chiudere la pistola a spruzzo.
→ Ruotare l'interruttore del motore su "0/OFF".
→ Chiudere il rubinetto del carburante
→ Chiudere l'alimentazione dell'acqua.
→ Azionare la pistola a spruzzo fino a completa depressurizzazione dell'apparecchio.
→ Per evitare che la pistola a spruzzo possa aprirsi accidentalmente, bloccare la stessa con il dispositivo di arresto di sicurezza.
→ Svitare il tubo di alimentazione acqua dall'apparecchio.
Trasporto
⚠PRUDENZA
Pericolo di lesioni e di danneggiamento!
Per il trasporto osservare il peso dell'apparecchio.
→ Avvolgere il tubo flessibile di alta pressione ed agganciarlo sul portatubo.
→ Inserire la lancia nel relativo alloggio. Agganciare la pistola a spruzzo nel sostegno.
→ Spingere l'apparecchio afferrandolo in corrispondenza dell'archetto di spinta.
→ Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa rotolare, scivolare e ribaltarsi.
→ Per diminuire l'ingombro, allentare la manopola a stella e spostare l'archetto di spinta all'indietro.
Supporto
⚠PRUDENZA
Pericolo di lesioni e di danneggiamento! Osservare il peso dell'attrezzo quando lo si mette a magazzino.
Questo apparecchio può essere conservato solo in ambienti interni.
Antigelo
ATTENZIONE
Pericolo di danneggiamento! L'eventuale congelamento dell'acqua contenuta nell'apparecchio può danneggiarne gravemente alcuni suoi componenti.
Durante il periodo invernale, collocare l'apparecchio preferibilmente in un locale riscaldato
In caso di conservazione in locali non riscaldati, attenersi alle seguenti istruzioni:
Svuotare l'acqua
→ Svitare sia il tubo di alimentazione acqua, sia il tubo alta pressione.
→ Mettere in moto l'apparecchio (max. 1 minuto) fino a completo svuotamento della pompa e delle condutture.
→ Svitare e svuotare il filtro dell'acqua.
Sciacquare l'interno dell'apparecchio con antigelo
Avviso: Osservare le disposizioni fornite dal produttore dell'antigelo.
→ Distribuire un prodotto antigelo commerciale all'interno dell'apparecchio azionando la pompa.
Ciò assicura anche una certa protezione anticorrosione.
Cura e manutenzione
Presso il Vostro rivenditore potrete concordare regolari controlli preventivi o stipulare un contratto di manutenzione. Chiedete consiglio ai nostri esperti.
Nota: Nello schema di manutenzione seguente sono indicati solo gli interventi di manutenzione per la pompa ad alta pressione. Gli interventi di manutenzione sul motore devono essere inoltre eseguiti secondo quanto riportato nelle istruzioni per l'uso del costruttore del motore.
⚠PERICOLO
Pericolo di lesioni causato dall'avviamento accidentale dell'apparecchio.
Prima di svolgere qualsiasi lavoro sull'apparecchio, posizionare l'interruttore del motore su "0/OFF" ed estrarre la spina delle candele.
Pericolo di ustioni! Non toccare il sistema di scarico, cilindri o alette di raffreddamento quando sono caldi.
Intervalli di manutenzione
Ogni giorno
→ Controllare che il tubo flessibile ad alta pressione non sia danneggiato (pericolo di scoppio). Sostituire immediata-mente i tubi flessibili ad alta pressione danneggiati.
Ogni settimana
→ Controllare il livello dell'olio. In presenza di olio lattescente (acqua nell'olio) rivolgersi immediatamente al servizio assistenza clienti.
Una volta al mese
→ Pulire il filtro dell'acqua.
→ Pulire il filtro posto sul tubo flessibile di aspirazione detergente.
→ Controllare eventuali cricche sugli elementi di fissaggio tra motore e telaio, richiedere al servizio di assistenza clienti la sostituzione degli elementi di fissaggio incrinati.
Dopo 500 ore di funzionamento e almeno una volta all'anno
→ Fare eseguire la manutenzione dell'apparecchio dal servizio di assistenza.
→ Cambiare l'olio della pompa per alta pressione.
Lavori di manutenzione
Pulitura del filtro d'acqua
→ Chiudere l'alimentazione dell'acqua.
→ Svitare il dado a risvolto.
→ Estrarre la tazza-filtro verso il basso.
→ Pulire la cartuccia del filtro e la tazza-filtro.
→ Verificare la sede corretta degli O-ring.
→ Inserire la cartuccia del filtro nella tazza-filtro.
→ Riapplicare la tazza filtro.
→ Avvitare e stringere il dado di serraggio.
Cambio dell'olio della pompa alta pressione
→ Preparare un contenitore di raccolta olio da 1 litro.
→ Svitare il tappo di scarico dell'olio.
→ Scaricare l'olio nel contenitore di raccolta.
Smaltire l'olio usato conformemente alle norme ambientali o consegnarlo presso un centro di raccolta autorizzato.
→ Avvitare il tappo di scarico dell'olio.
HD 7/15 G: HD 8/20 G:
→ Aggiungere gradualmente l'olio fino a sotto il raccordo del serbatoio di rifornimento dell'olio.
→ Aggiungere l'olio nuovo fino a raggiungere il centro dello spioncino per il controllo dell'olio.
Rabboccare lentamente l'olio in modo tale da fa fuoriuscire le bolle d'aria.
Olio consigliato e quantità: vedi Dati tecnici.
Guida alla risoluzione dei guasti
⚠PERICOLO
Pericolo di lesioni causato dall'avviamento accidentale dell'apparecchio.
Prima di svolgere qualsiasi lavoro sull'apparecchio, posizionare l'interruttore del motore su "0/OFF" ed estrarre la spina delle candele.
Pericolo di ustioni! Non toccare il sistema di scarico, cilindri o alette di raffreddamento quando sono caldi.
Il motore non gira
Rispettare le indicazioni contenute nelle istruzioni per l'uso della casa produttrice del motore!
L'apparecchio non sviluppa pressione
– Il numero di giri del motore è troppo basso
→ Verificate il numero di giri del motore (vedi Dati tecnici).
- L'ugello di bassa pressione è montato.
→ Montare l'ugello ad alta pressione.
– L'ugello è ostruito e/o eroso
→ Pulire/Sostituire l'ugello.
- Filtro dell'acqua sporco
→ Pulire il filtro dell'acqua.
– Presenza di aria nel sistema
→ Sfiatare l'aria dall'apparecchio (vedi „Messa in funzione“).
- Quantità di afflusso di acqua insufficiente
→ Verificate la quantità di afflusso di acqua (vedi Dati tecnici).
– Le condutture in entrata della pompa non sono a tenuta stagna o sono ostruite
→ Controllare tutte le condutture in entrata della pompa.
L'apparecchio perde acqua, la quale fuoriesce dal fondo
– La pompa non è a tenuta stagna
Avviso: 3 gocce/minuto rappresentano il valore massimo accettabile.
→ Quando si verificano perdite di maggiore entità, rivolgersi al servizio di assistenza clienti per un controllo.
Il detergente non viene aspirato
– Presenza dell'ugello alta pressione
→ Montare l'ugello a bassa pressione.
- Tubo flessibile di aspirazione detergen-
te con filtro non è a tenuta stagna o è
ostruito
→ Controllare/Pulire il tubo flessibile di aspirazione detergente con filtro
- La valvola di non ritorno all'interno del collegamento del tubo flessibile di aspirazione detergente è incollata
→ Pulire/sostituire la valvola di non ritorno all'interno del collegamento del tubo flessibile di aspirazione detergente.
- La valvola di dosaggio detergente non è a tenuta stagna o è ostruita
→ Aprire o controllare/pulire la valvola di dosaggio detergente.
Se il guasto persiste, rivolgersi al servizio di assistenza clienti per un controllo.
Garanzia
Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti agli accessori, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.
Accessori e ricambi
Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.
Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.
Accessori
ABS tamburo avvolgitubo
2.637-002.0
Tamburo avvolgitubo per il tubo flessibile di alta pressione per il fissaggio al telaio tubolare.
ABS telaio Cage sottile
2.637-008.0
Ampliamento del telaio tubolare per la protezione dell'apparecchio e della gru.
Dichiarazione di conformità UE
HD 7/15 G
Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.
Prodotto: Idropulitrice
Modello: 1.810-xxx
Direttive UE pertinenti
Norme armonizzate applicate
EN 60335-1
EN 60335-2-79
EN 55012: 2007 + A1: 2009
Procedura di valutazione della conformità applicata
2000/14/CE: Allegato V
Livello di potenza sonora dB(A)
HD 7/15 G
Misurato: 105
Garantito: 108
I firmatari agiscono per incarico e con delega della direzione.
H. Jenner
Responsabile della documentazione:
S. Reiser
Alfred Kärcher SE & Co. KG
Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.
Prodotto: Idropulitrice
Modello: 1.810-xxx
Direttive UE pertinenti
Norme armonizzate applicate
EN 60335-1
EN 60335-2-79
EN 55012: 2007 + A1: 2009
Procedura di valutazione della conformità applicata
2000/14/CE: Allegato V
Livello di potenza sonora dB(A)
HD 8/20 G
Misurato: 106
Garantito: 108
I firmatari agiscono per incarico e con delega della direzione.
H. Jenner
Responsabile della documentazione:
S. Reiser
Alfred Kärcher SE & Co. KG
| HD 7/15 G HD 8/20 G | |||
| Motore | |||
| Modello -- Honda | GX 160, 1 cilindro, 4 fasi | Honda GX 270 1 cilindro, 4 tempi | |
| Potenza nominale: 3600 1/min kW (PS) 3,6/4,8 6,3/8,4 | |||
| Numero giri di esercizio 1/min 3600 3550 | |||
| Serbatoio carburante I 3,1 5,3 | |||
| Carburante* L'apparecchio è idoneo per il carburante E10 | -- Benzina, senza piombo | ||
| Protezione -- IPX5 | |||
| Consumo di carburante a pieno carico l/h | 1,4 2,4 | ||
| Quantità di olio - motore | I 0,6 0,9 | ||
| Tipo di olio - motore | Olio per motori 15W40 | Codice n°: 6.288-050.0 | |
| Collegamento all'acqua | |||
| Temperatura in entrata (max.) | °C | 60 | |
| Portata (min.) | l/h (l/min) | 750 (12,5) | 1000 (16,7) |
| Pressione in entrata (max.) | MPa (bar) | 1 (10) | |
| Lunghezza del tubo flessibile di alimentazione (min.) | m | 7,5 | |
| Diametro tubo flessibile di alimentazione (min.) | Pollici | 3/4 | |
| Livello di aspirazione da contenitore aperto | m | 1 | |
| Pompa | |||
| Pressione di esercizio | MPa (bar) | 15 (150) | 2...20(20...200) |
| Portata | l/h (l/min) | 624 (10,4) | 160...750(2,7...12,5) |
| Grandezza ugello, alta pressione | -- | 038 | 041 |
| Grandezza ugello, bassa pressione | -- | 250 | 250 |
| Sovrapressione massima (valvola di sicurezza) | MPa (bar) | 21 (210) | 27 (270) |
| Temperatura di apertura termovalvola | °C | 80 | |
| Quantità olio - pompa | I 0,3 | 0,35 | |
| Tipo olio - pompa | Olio per motori 15W40 | Codice n°: 6.288-050.0 | |
| Aspirazione detergente | l/h (l/min) | 0...45 (0...0,8) | |
| Max. forza repulsiva pistola a spruzzo (max.) | N | 30 | 41 |
| Dimensioni e pesi | |||
| Lunghezza x larghezza x Altezza | mm | 790 x 608 x 1104 | |
| Peso d'esercizio tipico | kg | 39,5 | 54,7 |
| Valori rilevati secondo EN 60335-2-79 | |||
| Emissione sonora | |||
| Pressione acustica L_pA | dB(A) | 90 | 91 |
| Dubbio K_pA | dB(A) | 3 | 3 |
| Pressione acustica L_WA + Dubbio K_WA | dB(A) | 108 | 108 |
| Valore di vibrazione mano-braccio | m/s^2 | <2,5 | <2,5 |
| Dubbio K | m/s^2 | 0,6 0,7 | |
