MANUALE UTENTE HT 500e STIGA

Tosasiepi portatile con alimentazione a batteria

MANUALE DI ISTRUZIONI

ATTENZIONE: prima di usare la macchina, leggere attentamente il presente libretto.

Lunghezza di taglio 560 Capacità di taglio 18 26 Peso senza gruppo batteria 4 Codice dispositivo di taglio

Livello di potenza acustica garantito dB

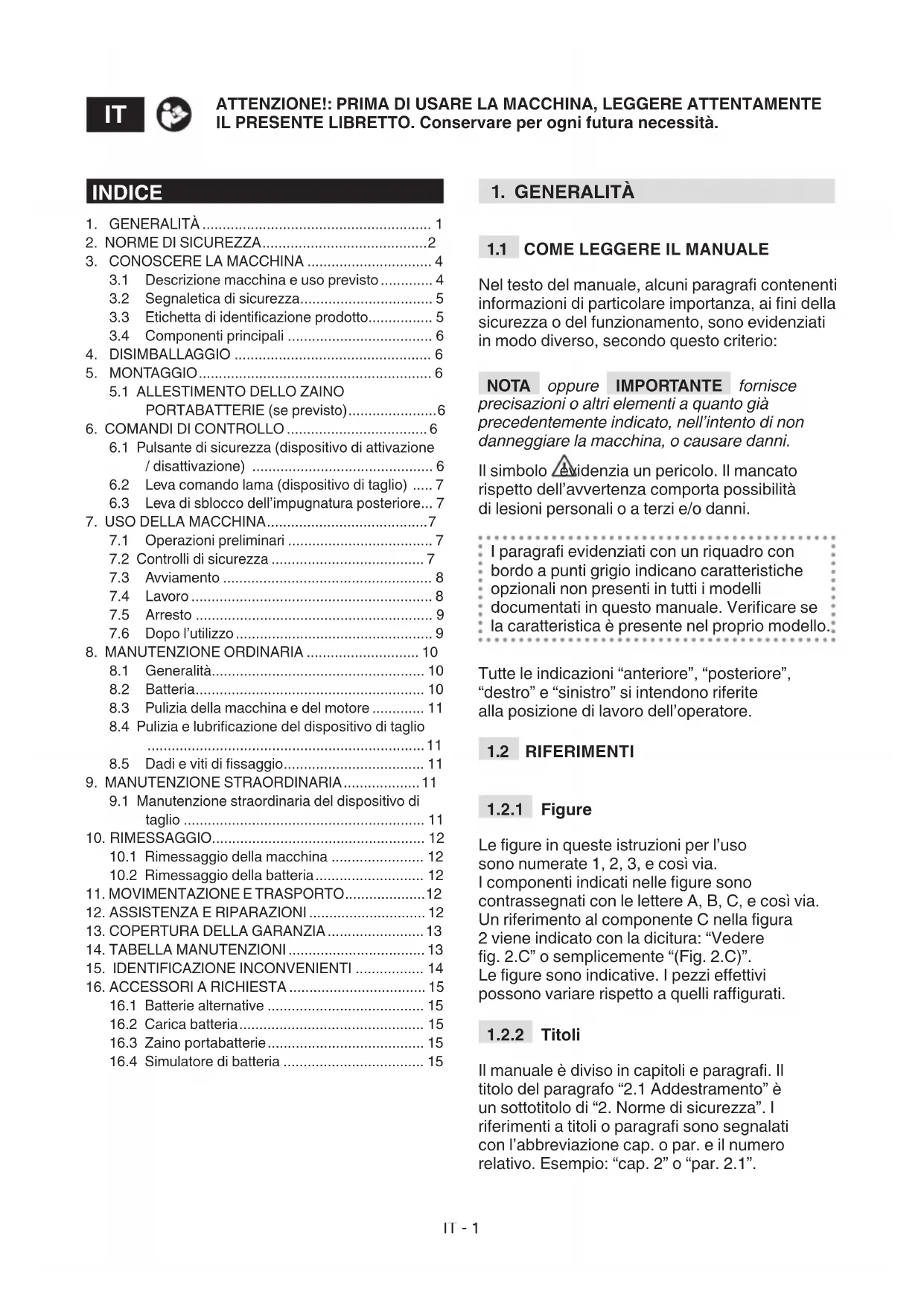

Nel testo del manuale, alcuni paragra contenenti informazioni di particolare importanza, ai ni della sicurezza o del funzionamento, sono evidenziati in modo diverso, secondo questo criterio: NOTA oppure IMPORTANTE fornisce precisazioni o altri elementi a quanto già precedentemente indicato, nell’intento di non danneggiare la macchina, o causare danni. Il simbolo evidenzia un pericolo. Il mancato rispetto dell’avvertenza comporta possibilità di lesioni personali o a terzi e/o danni. I paragra evidenziati con un riquadro con bordo a punti grigio indicano caratteristiche opzionali non presenti in tutti i modelli documentati in questo manuale. Vericare se la caratteristica è presente nel proprio modello. Tutte le indicazioni “anteriore”, “posteriore”, “destro” e “sinistro” si intendono riferite alla posizione di lavoro dell’operatore.

Le gure in queste istruzioni per l’uso sono numerate 1, 2, 3, e così via. I componenti indicati nelle gure sono contrassegnati con le lettere A, B, C, e così via. Un riferimento al componente C nella gura 2 viene indicato con la dicitura: “Vedere g. 2.C” o semplicemente “(Fig. 2.C)”. Le gure sono indicative. I pezzi eettivi possono variare rispetto a quelli ragurati.

Il manuale è diviso in capitoli e paragra. Il titolo del paragrafo “2.1 Addestramento” è un sottotitolo di “2. Norme di sicurezza”. I riferimenti a titoli o paragra sono segnalati con l’abbreviazione cap. o par. e il numero relativo. Esempio: “cap. 2” o “par. 2.1”. INDICE

3.1 Descrizione macchina e uso previsto ............. 4

3.2 Segnaletica di sicurezza ................................. 5

3.3 Etichetta di identicazione prodotto................ 5

6.1 Pulsante di sicurezza (dispositivo di attivazione

/ disattivazione) ............................................. 6

6.2 Leva comando lama (dispositivo di taglio) ..... 7

8.3 Pulizia della macchina e del motore ............. 11

8.4 Pulizia e lubricazione del dispositivo di taglio

9.1 Manutenzione straordinaria del dispositivo di

10.1 Rimessaggio della macchina ....................... 12

10.2 Rimessaggio della batteria ........................... 12

16.4 Simulatore di batteria ................................... 15IT - 2

DI SICUREZZA Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le speciche fornite con la macchina. L’inosservanza delle istruzioni elencate di serguito può causare scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze e le istruzioni per consultarle in futuro. Il termine “utensile elettrico” citato nelle avvertenze si riferisce alla vostra macchina con alimentazione dalla rete elettrica (con cavo) o con alimentazione a batteria (senza cavo).

1) Sicurezza dell’area di lavoro

a) Tener pulita e bene illuminata l’area di lavoro. Aree buie e disordinate facilitano gli incidenti. b) Non usare l’utensile elettrico in ambienti a rischio di esplosione, in presenza di liquidi inammabili, gas o polvere. Gli utensili elettrici generano scintille che possono incendiare la polvere o i vapori. c) Tenere lontani i bambini e gli astanti quando si usa un utensile elettrico. Le distrazioni possono causare la perdita di controllo.

2) Sicurezza elettrica

a) Le spine dell’utensile elettrico devono corrispondere alla presa. Non modicare mai in alcun modo la spina. Non utilizzare spine adattatrici con utensili elettrici dotati di messa a terra. Spine non modicate e prese corrispondenti ridurranno il rischio di scosse elettriche. b) Evitare il contatto del corpo con superci messe a terra o collegate a terra, come tubi, radiatori, cucine e frigoriferi. Vi è un aumento del rischio di scosse elettriche se il proprio corpo è collegato a terra oa terra. c) Non esporre gli utensili elettrici alla pioggia o all’umidità. L’ingresso di acqua in un utensile elettrico aumenta il rischio di scosse elettriche. d) Non abusare del cavo. Non utilizzare mai il cavo per trasportare, tirare o scollegare l’utensile elettrico. Tenere il cavo lontano da fonti di calore, olio, bordi taglienti o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e) Quando si utilizza un utensile elettrico all’aperto, utilizzare una prolunga adatta per l’uso all’aperto. L’uso di un cavo adatto all’uso esterno riduce il rischio di scosse elettriche. f) Se è inevitabile utilizzare un utensile elettrico in un luogo umido, utilizzare un’alimentazione protetta da dispositivo di corrente residua (RCD). L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Rimanere attenti, controllare quello che si sta facendo e usare buonsenso quando si usa un utensile elettrico. Non usare l’utensile elettrico quando si è stanchi o sotto l’inuenza di droghe, alcool o medicinali. Un momento di disattenzione mentre si usa un utensile elettrico può causare gravi lesioni personali. b) Utilizzare abiti protettivi. Indossare sempre occhiali protettivi. L’uso di un equipaggiamento protettivo come mascherine antipolvere, calzature antiscivolo, elmetti protettivi o cue per l’udito, riduce le lesioni personali. c) Evitare avviamenti non intenzionali. Accertarsi che l’apparechio sia spento prima di inserire la batteria, aerrare o trasportare l’utensile elettrico. Trasportare un utensile elettrico con il dito sull’interruttore montare la batteria con l’interruttore in posizione “ON” facilita gli incidenti. d) Rimuovere ogni chiave o utensile di regolazione prima di azionare l’utensile elettrico. Una chiave o un utensile che rimane a contatto con una parte rotante può provocare lesioni personali. e) Non sbilanciarsi. Mantenere sempre appoggio ed equilibrio adeguati. Questo permette un controllo migliore dell’utensile elettrico in situazioni inaspettate. f) Vestirsi in modo appropriato. Non indossare vestiti larghi o gioielli. Tenere i capelli, i vestiti e i guanti a distanza dalle parti in movimento. Abiti sciolti, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento. g) Se vi sono dispositivi da collegare a impianti per I’e stra zione e la raccolta di polvere, accertarsi che sia no collegati e usati in maniera appropriata. L’uso di que sti dispositivi può ridurre i rischi correlati alla polvere.IT - 3 h) Non lasciare che la familiarità acquisita con l’uso frequente della macchina ti faccia diventare troppo sicuro da ignorare i principi di sicurezza. Un’azione negligente può causare gravi lesioni in una frazione di secondo.

4) Uso e salvaguardia dell’utensile elettrico

a) Non sovraccaricare l’utensile elettrico. Usare l’utensile elettrico adatto al lavoro. L’utensile elettrico adeguato eseguirà il lavoro meglio ed in modo più sicuro, alla velocità per la quale è stato progettato. b) Non utilizzare l’utensile elettrico se l’interruttore non è in grado di avviarlo o arrestarlo regolarmente. Un utensile elettrico che non può essere azionato dall’interruttore è pericoloso e deve essere riparato. c) Rimuovere l’accumulatore dal suo alloggiamento prima di eseguire ogni regolazione o cambio di accessori, o prima di riporre l’utensile elettrico. Queste misure preventive di sicurezza riducono il rischio di avviamento accidentale dell’utensile elettrico. d) Riporre gli utensili elettrici inutilizzati fuori dalla portata dei bambini e non permettere l’uso dell’utensile elettrico a persone che non abbiano familiarità con l’utensile stesso e con queste istruzioni. Gli utensili elettrici sono pericolosi nelle mani di utilizzatori inesperti. e) Curare la manutenzione degli utensili elettrici. Vericare che le parti mobili siano allineate e libere nel movimento, che non vi siano rotture di parti e qualsiasi altra condizione che possa inuenzare il funzionamento dell’utensile elettrico. In caso di danni, l’utensile elettrico deve essere riparato prima di usarlo. Molti incidenti sono causati da una scarsa manutenzione. f) Tener alati e puliti gli organi di taglio. Una adeguata manutenzione degli organi di taglio, con taglienti ben alati, li rende meno soggetti ad incepparsi e più facili da controllare. g) Usare l’utensile elettrico e gli accessori relativi secondo le istruzioni fornite, tenendo presente le condizioni di lavoro e il tipo di lavoro da eseguire. L’uso di un utensile elettrico per operazioni diverse da quelle previste può provocare situazioni di pericolo. h) Tenere le impugnature asciutte, pulite e prive di olio e grasso. Le impugnature scivolose non consentono una manipolazione e un controllo sicuri dell’utensile in situazioni impreviste.

5) Uso e precauzioni d’uso degli utensili a

batteria a) Ricaricare solamente con il caricatore specicato dal costruttore. Un caricatore adatto per un tipo di gruppo di batterie può generare un rischio di incendio se utilizzato per altri gruppi di batterie. b) Utilizzare utensili elettrici solo con i gruppi di batterie specicatamente stabiliti. L’uso di un qualsiasi altro gruppo di batterie può creare il rischio di lesioni e incendi. c) Quando il gruppo batterie non è in uso, bisogna tenerlo lontano da altri oggettitti di metallo quali graette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono creare un collegamento tra due morsetti. Cortocircuitare i morsetti della batteria può provocare ustioni o incendi. d) Se è in cattive condizioni, la batteria può perdere del liquido: evitare ogni contatto. Se si verica un contatto accidentale, sciacquare immediatamente con acqua. Se il liquido entra negli occhi, cercare immediatamente aiuto medico. Il liquido fuoriuscito dalla batteria può provocareirritazioni o ustioni. e) Non utilizzare un gruppo batterie o uno strumento danneggiato o modicato. Le batterie danneggiate o modicate possono presentare un comportamento imprevedibile con conseguente incendio, esplosione o rischio di lesioni. f) Non esporre un gruppo batterie al fuoco o a temperature eccessive. L’esposizione al fuoco o a temperature superiori a 130 °C può causare esplosioni. NOTA. La temperatura “130 °C” può essere sostituita dalla temperatura “265 °F”. g) Seguire tutte le istruzioni di ricarica e non caricare la batteria al di fuori dell’intervallo di temperatura specicato nelle istruzioni. La carica impropria o a temperature al di fuori dell’intervallo specicato può danneggiare la batteria e aumentare il rischio di incendio.

a) Far riparare l’utensile elettrico da personale qualicato, impiegando solo ricambi originali. Questo permette che venga mantenuta la sicurezza dell’utensile elettrico. b) Non riparare mai batterie danneggiate. La manutenzione delle batterie deve essereIT - 4 eseguita solo dal produttore o da fornitori di servizi autorizzati.

a) Tenere tutte le parti del corpo lontane dalla lama. Non rimuovere il materiale tagliato o trattenere il materiale da tagliare quando le lame sono in movimento. Le lame continuano a muoversi dopo che l’interruttore è stato spento. Un momento di disattenzione durante l’utilizzo del tagliasiepi può provocare gravi lesioni personali. b) Movimentare il tagliasiepi tenendolo dall’impugnatura con la lama ferma e facendo attenzione a non azionare alcun interruttore di alimentazione. Il corretto trasporto del tagliasiepi riduce il rischio di avviamento involontario e conseguenti lesioni personali causate dalle lame. c) Quando si trasporta o si ripone il tagliasiepi, montare sempre il coprilama. Una corretta movimentazione del tagliasiepi ridurrà il rischio di lesioni personali dovute alle lame. d) Quando si rimuove il materiale inceppato o si esegue la manutenzione dell’utensile, assicurarsi che tutti gli interruttori siano spenti e che il pacco batterie sia stato rimosso o scollegato. L’azionamento imprevisto del tagliasiepi durante la rimozione di materiale inceppato o durante la manutenzione può provocare gravi lesioni personali. e)Tenere il tagliasiepi solo dalle superci delle impugnature isolate, poiché la lama potrebbe entrare in contatto con cavi nascosti. Le lame che entrano in contatto con un cavo “sotto tensione” possono mettere “sotto tensione” le parti metalliche esposte del tagliasiepi e provocare una scossa elettrica all’operatore. f) Tenere tutti i cavi di alimentazione e i cavi lontani dall’area di taglio. I cavi di alimentazione potrebbero essere nascosti in siepi o cespugli ed essere accidentalmente tagliati dalla lama. g) Non utilizzare il tagliasiepi in condizioni di maltempo, soprattutto in caso di rischio di fulmini. Questo riduce il rischio di essere colpiti da un fulmine. h) Durante il lavoro, la macchina deve sempre essere tenuta saldamente a due mani. L’uso di una sola mano può provocare la perdita di controllo ed essere causa di gravi lesioni personali. In caso di rotture o incidenti durante il lavoro, arrestare immediatamente il motore e allontanare la macchina in modo da non provocare ulteriori danni; nel caso di incidenti con lesioni personali o a terzi, attivare immediatamente le procedure di pronto soccorso più adeguate alla situazione in atto e rivolgersi ad una Struttura Sanitaria per le cure necessarie. Rimuovere accuratamente eventuali detriti che potrebbero arrecare danni o lesioni a persone o a animali qualora rimanessero inosservati. L’esposizione prolungata alle vibrazioni può causare lesioni e disturbi neurovascolari (conosciuti anche come «fenomeno di Raynoud» o «mano bianca») specialmente a chi sore di disturbi circolatori. I sintomi possono riguardare le mani, i polsi e le dita e si manifestano con perdita di sensibilità, torpore, prurito, dolore, decolorazione o modiche strutturali della pelle. Questi eetti possono essere ampliati dalle basse temperature ambientali e/o da una presa eccessiva sulle impugnature. All’insorgere dei sintomi, occorre ridurre i tempi di utilizzo della macchina e consultare un medico.

2.3 MANUTENZIONE, RIMESSAGGIO

Eettuare una regolare manutenzione ed un corretto rimessaggio preserva la sicurezza della macchina ed il livello delle sue prestazioni.

• Quando si arresta la macchina per manutenzione, ispezione, rimessaggio o per modicare un accessorio, spegnere il motore, scollegare la macchina dalla rete e assicurarsi che tutte le parti in movimento siano completamente ferme.

• Lasciare rareddare la macchina prima di eettuare qualsiasi controllo, regolazione e prima di riporla.

• Mantenere la macchina con cura e conservarla pulita, in un luogo asciutto e fuori dalla portata dei bambini.

• Non usare mai la macchina con parti usurate o danneggiate. I pezzi guasti o deteriorati devono essere sostituiti e mai riparati.Usare solo ricambi originali.

• Per ridurre il rischio di incendio, non lasciare contenitori con i materiali di risulta all’interno di un locale. Il livello di rumorosità e di vibrazioni riportato nelle presenti istruzioni, sono valori massimi di utilizzo della macchina. L’impiego di un elemento di taglio sbilanciato,IT - 5 l’eccessiva velocità di movimento, l’assenza di manutenzione inuiscono in modo signicativo nelle emissioni sonore e nelle vibrazioni. Di conseguenza è necessario adottare delle misure preventive atte ad eliminare possibili danni dovuti ad un rumore elevato e alle sollecitazioni da vibrazioni; provvedere alla manutenzione della macchina, indossare cue antirumore, eettuare delle pause durante il lavoro.

2.4 BATTERIA / CARICA BATTERIA

ATTENZIONE Le seguenti norme di sicurezza integrano le prescrizioni di sicurezza presenti nello specico libretto del carica batteria.

• Per caricare la batteria utilizzare solo carica batteria raccomandati dal produttore. Un carica batteria inadeguato può provocare una scossa elettrica, un surriscaldamento o una fuoriuscita di liquido corrosivo della batteria.

• Utilizzare soltanto le batterie speciche previste per il vostro utensile. L’uso di altre batterie può provocare lesioni e rischio di incendio.

• Tenere la batteria non utilizzata lontana da fermagli per ucio, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero provocare un corto circuito dei contatti. Un cortocircuito fra i contatti della batteria può comportare combustioni o incendi.

• Non usare il carica batteria in luoghi con presenza di vapori, sostanze inammabili o su superci facilmente inammabili, come carta, stoa, ecc. Durante la ricarica, il carica batteria si riscalda e potrebbe provocare un incendio.

• Durante il trasporto degli accumulatori, fare attenzione a che i contatti non vengano collegati fra loro e non usare contenitori metallici per il trasporto

2.5 TUTELA AMBIENTALE

• Seguire scrupolosamente le norme locali per lo smaltimento di imballi, parti deteriorate o qualsiasi elemento a forte impatto ambientale; questi riuti non devono essere gettati nella spazzatura, ma devono essere separati e conferiti agli appositi centri di raccolta, che provvederanno al riciclaggio dei materiali.

• Seguire scrupolosamente le norme locali per lo smaltimento dei materiali di risulta

• Al momento della messa fuori servizio, non abbandonare la macchina nell’ambiente, ma rivolgersi a un centro di raccolta, secondo le norme locali vigenti. Non gettare le apparecchiature elettriche tra i riuti domestici. Secondo la Direttiva Europea 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al ne di essere reimpiegate in modo eco- compatibile. Se le apparecchiature elettriche vengono smaltite in una discarica o nel terreno, le sostanze nocive possono raggiungere la falda acquifera ed entrare nella catena alimentare, danneggiando la vostra salute e benessere. Per informazioni più approfondite sullo smaltimento di questo prodotto, contattare l’Ente competente per lo smaltimento dei riuti domestici o il vostro Rivenditore. Alla ne della loro vita utile, smaltire le batterie con la dovuta attenzione per il nostro ambiente. La batteria contiene materiale che è pericoloso per voi e per l’ambiente. Essa deve essere rimossa e smaltita separatamente in una struttura che accetta le batterie agli ioni di litio. La raccolta dierenziata di prodotti e imballaggi usati, consente il riciclaggio dei materiali e la riutilizzazione. Il riutilizzo dei materiali riciclati aiuta a prevenire l’inquinamento ambientale e riduce la domanda di materie prime.

Questa macchina è una attrezzatura da giardinaggio e precisamente un tagliasiepi portatile alimentato a batteria. La macchina si compone essenzialmente di un motore che aziona un dispositivo di taglio. L’operatore può azionare i comandi principali mantenendosi sempre a distanza di sicurezza dal dispositivo di taglio.

Questa macchina è progettata e costruita per:

• il taglio e la regolarizzazione di cespugli e siepi, costituiti da arbusti con rametti di ridotte dimensioni (sezione non superiore a 15 mm);

• essere utilizzata da un solo operatore.IT - 6

Qualsiasi altro impiego, diorme da quelli sopra citati, può rivelarsi pericoloso e causare danni a persone e/o cose. Rientrano nell’uso improprio (come esempio, ma non solo):

• taglio dell’erba in generale ed in particolare in prossimità dei cordoli;

• sminuzzamento di materiali per il compostaggio;

• usare la macchina con il dispositivo di taglio al di sopra della linea delle spalle;

• usare la macchina per il taglio di materiali di origine non vegetale;

• l’impiego di dispositivi di taglio diversi da quelli elencati nella tabella “Dati Tecnici”. Pericolo di serie ferite e lesioni;

• utilizzare la macchina in più di una persona. IMPORTANTE L’uso improprio della macchina comporta il decadimento della garanzia e il declino di ogni responsabilità del Costruttore, riversando sull’utilizzatore gli oneri derivanti da danni o lesioni proprie o a terzi.

3.1.3 Tipologia di utente

Questa macchina è destinata all’utilizzo da parte di consumatori, cioè operatori non professionisti. È destinata ad un “uso hobbistico”.

3.2 SEGNALETICA DI SICUREZZA

Sulla macchina compaiono vari simboli (Fig. 2). La loro funzione è quella di ricordare all’operatore i comportamenti da seguire per utilizzarla con l’attenzione e la cautela necessari. Signicato dei simboli: ATTENZIONE! PERICOLO! Questa macchina, se non usata correttamente, può essere pericolosa per sé e per gli altri. ATTENZIONE! Prima di usare questa macchina leggere il ma nuale di istruzioni. Usare occhiali di protezioni Indossare guanti da lavoro spessi e antiscivolo. Non esporre alla pioggia (o all’umidità) PERICOLO DI PROIEZIONI! Fare attenzione alle possibili proiezioni di materiale, causato dal dispositivo di taglio, che possono causare gravi lesioni a persone o cose.

PERICOLO DI PROIEZIONI! Allontanare qualunque persona o animale domestico ad almeno 15 m durante l’impiego della macchina!. Rischio di tagli! Tenere mani e piedi lontani dalle lame. IMPORTANTE Le etichette adesive rovinate o divenute illeggibili devono essere sostituite. Richiedere le nuove etichette al proprio centro di assistenza autorizzato.

3.3 ETICHETTA DI IDENTIFICAZIONE

PRODOTTO L’etichetta di identicazione prodotto riporta i seguenti dati (Fig. 1 ):

1. Marchio di conformità CE

2. Nome ed indirizzo del costruttore

3. Livello potenza sonora

6. Numero di matricola

7. Anno di costruzione

8. Tensione di alimentazione

Trascrivere i dati di identicazione della macchina negli appositi spazi dell’etichetta riportata nel retro della copertina. IMPORTANTE Utilizzare i dati di identicazione riportati sull’etichetta di identicazione prodotto ogni volta che si contatta l’ocina autorizzata.IT - 7 IMPORTANTE L’esempio della dichiarazione di conformità si trova nelle ultime pagine del manuale. COMPONENTI PRINCIPALI La macchina è costituita dai seguenti componenti principali a cui corrispondono le seguenti funzionalità (Fig.1 ): A. Motore: fornisce il movimento al dispositivo di taglio. B. : è l’elemento preposto al taglio della vegetazione. C. Impugnatura anteriore: permette il governo della macchina e vi è posto l’interruttore di sicurezza. D. Impugnatura posteriore: permette il governo della macchina e vi sono posti i comandi di controllo principali. E. Protezione lama (per il trasporto e la movimentazione della macchina): protegge da contatti involontari con il dispositivo di taglio che possono causare gravi lesioni. F. Batteria (accessorio a richiesta, par. 16.1): dispositivo che fornisce corrente elettrica all’utensile; le sue caratteristiche e norme d’uso sono descritte in uno specico manuale. G. Carica batteria (accessorio a richiesta, par. 16.2): dispositivo che si utilizza per ricaricare la batteria; le sue caratteristiche e norme d’uso sono descritte in uno specico manuale. Sono disponibili due modelli di carica batteria: G1 (carica batteria veloce); G2 (carica batteria standard). Zaino portabatterie (accessorio a richiesta. par.16.3): dispositivo che consente l’alloggiamento delle batterie.

permette di collegare la macchina allo zaino portabatterie. Simulatore di batteria (accessorio a richiesta. par.16.4): dispositivo che se inserito nell’alloggiamento della macchina consente l’utilizzo dello zaino portabatterie. DISIMBALLAGGIO IMPORTANTE Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli. Lo sballaggio deve essere eettuato su una supercie piana e solida, con spazio suciente alla movimentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati.

1. Aprire l’imballo con cautela, con

attenzione a non smarrire i componenti.

2. Consultare la documentazione inclusa nella

scatola, comprese le presenti istruzioni.

3. Estarre la macchina dalla scatola.

Smaltire la scatola e gli imballi nel rispetto delle normative locali. MONTAGGIO

Lo zaino portabatterie arriva già assemblato (Fig.1H) e può essere sganciato dal supporto bretelle (Fig. 3) e trasportato a mano. Per sganciare lo zaino portabatterie premere i due pulsanti superiori (Fig. 3.A). Gli alloggiamenti delle batterie si trovano su entrambi i lati dello zaino (Fig. 4) Sul lato destro dello zaino sono presenti:

• presa cavo (Fig. 5.A)

• selettore batteria (g. 5.B)

• una presa USB per la carica di altri dispositivi (es. telefoni cellulari) (Fig. 5.C). Onde evitare la presenza di un cavo libero, esistono dei passaggi su entrambi i lati e nella zona posteriore attraverso i quali far passare il cavo di alimentazione.

Premendo questo pulsante si attiva e disattiva il circuito elettrico della macchina (Fig. 6.A).IT - 8 Un led acceso: il circuito elettrico della macchina è attivato (Fig. 6.B). La macchina è pronta all’utilizzo. Entrambi i led accesi: la macchina è in azione. Led spenti: il circuito elettrico è completamente disattivato. IMPORTANTE Durante gli spostamenti non tenere mai il dito sul pulsante per evitare avviamenti accidentali. L’icona “Attenzione” (Fig. 6.F) si illumina in caso di avaria della macchina (consultare la tabella Identicazione inconvenienti, par. 15).

6.2 LEVA COMANDO LAMA

(DISPOSITIVO DI TAGLIO) Consente di azionare e regolare la velocità della lama. L’azionamento del dispostivo di taglio (Fig. 1.B) è possibile solo se contemporaneamente viene premuta la leva comando lama (Fig. 6.C) e l’interruttore di sicurezza (Fig. 6.D). Il dispositivo di taglio si arresta automaticamente al rilascio della leva o dell’interruttore di sicurezza.

La leva di sblocco (Fig. 6.E) consente di regolare l’impugnatura posteriore (Fig. 1.D) in 3 diversi orientamenti rispetto al dispositivo di taglio, per eettuare più comodamente le operazioni di rinitura delle siepi. La regolazione dell’impugnatura deve essere eettuata con il pulsante di sicurezza disattivato (luce spenta).

7. USO DELLA MACCHINA

IMPORTANTE Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli.

7.1 OPERAZIONI PRELIMINARI

Prima di iniziare a lavorare è necessario eettuare una serie di controlli e di operazioni, per assicurare che il lavoro si svolga in modo procuo e nella massima sicurezza. Mettere la macchina in posizione orizzontale e ben appoggiata sul terreno.

7.1.1 Controllo della batteria

La macchina è fornita senza batteria. Acquistare la batteria di capacità più adatta alle esigenze operative e procedere alla completa ricarica, seguendo le indicazioni contenute nel libretto della batteria. L’elenco delle batterie omologate per questa macchina si trova nella tabella “Dati Tecnici”.

• Prima di ogni utilizzo: – vericare lo stato di carica della batteria seguendo le indicazioni contenute nel libretto della batteria.

7.1.2 Regolazione dell’impugnatura

Eseguire l’operazione con il pulsante di sicurezza disattivato (luce spenta).

2. iniziare a ruotare l’impugnatura

posteriore (Fig. 7.B);

3. rilasciare la leva di sblocco (Fig. 7.A);

4. ruotare l’impugnatura no a che non

scatta nella posizione desiderata. IMPORTANTE Prima di usare la macchina accertarsi che la leva di sblocco sia ritornata completamente in posizione di blocco e che l’impugnatura posteriore sia ben stabile. Durante il lavoro, l’impugnatura posteriore deve essere sempre verticale, indipendentemente dalla posizione assunta dal dispositivo di taglio.IT - 9

7.1.3 Uso dello zaino (se previsto)

1. Inserire la batteria in uno dei vani

presenti sullo zaino portabatterie (Fig.

4) spingendola a fondo no ad avvertire

il “clic” che la blocca in posizione e ne assicura il contatto elettrico;

2. collegare il cavo allo zaino nell’apposita

presa (Fig. 5.A) e ruotarlo no ad avvertire il “clic” che lo blocca in posizione e ne assicura il contatto elettrico;

3. regolare le bretelle e chiudere

Eseguire i seguenti controlli di sicurezza e vericare che i risultati corrispondano a quanto riportato nelle tabelle. Eettuare sempre i controlli di sicurezza prima dell’uso.

7.2.1 Controllo generale

Oggetto Risultato Impugnature (Fig. 1.C, Fig. 1.D) e protezioni Pulite, asciutte, ssate correttamente e saldamente alla macchina Viti sulla macchina e sulla lama Ben ssate (non allentate) Passaggi dell’aria di rareddamento Non ostruiti Lama (Fig. 1.B) Alata, senza segni di danneggiamento o di usura Protezioni Integre, non danneggiate. Batteria (Fig. 1.F) Nessun danno al suo involucro, nessun tralamento di liquido Macchina Nessun segno di danneggiamento o usura Cavi elettrici Tutto l’isolamento intatto. Integri per evitare il generarsi di scintille Leva comando lama (Fig. 6.C), interruttore di sicurezza (Fig. 6.D) Devono avere un movimento libero, non forzato. Guida di prova Nessuna vibrazione anomala. Nessun suono anomalo

7.2.2 Test di funzionamento

della macchina Azione Risultato

1. Inserire la batteria nel

suo alloggiamento (Fig. 10.A );

2. premere il pulsante di

sicurezza (Fig. 9.A) La luce verde si deve accendere (circuito elettrico attivato) ed il dispositivo di taglio non deve muoversi Avviare la macchina (par. 7.3 );

contemporaneamente la leva comando lama (Fig. 9.B) e l’interruttore di sicurezza (Fig. 9.C);

1. La lama deve muoversi

devono tornare automaticamente e rapidamente nella posizione neutra e la lama si deve arrestare

arrestare Se uno qualsiasi dei risultati si discosta da quanto indicato nelle seguenti tabelle, non utilizzare la macchina! Consegnare la macchina ad un centro di assistenza per i controlli del caso e per la riparazione.

7.3.1 Avviamento con batteria

1. Togliere la protezione lama

(Fig. 1.E) (se impiegata);

2. accertarsi che la lama non tocchi

il terreno o altri oggetti;

3. inserire correttamente la batteria

nel suo alloggiamento (Fig. 10.A);

4. premere il pulsante di sicurezza (Fig. 9.A);

5. azionare contemporaneamente

la leva comando lama (Fig. 9.B) e l’interruttore di sicurezza (Fig. 9.C).IT - 10

7.3.2 Avviamento con simulatore

di batteria (se previsto)

1. Assumere una posizione ferma e stabile;

2. accertarsi che la lama non tocchi

il terreno o altri oggetti;

3. inserire correttamente il simulatore

di batteria nel suo alloggiamento sulla macchina (Fig.10.J)

4. attaccare il cavo di collegamento al

simulatore di batteria (Fig.10.I)

5. selezionare la batteria da attivare

attraverso il selettore (Fig. 5.B)

6. premere il pulsante di sicurezza (Fig. 9.A)

7. azionare contemporaneamente

Per operare con la macchina procedere come di seguito descritto:

• tenere sempre la macchina saldamente a due mani, tenendo il dispositivo di taglio al di sotto della linea delle spalle; Non rimuovere il materiale tagliato o tenere fermo il materiale da tagliare mentre la lama è in funzione. Assicurarsi che il pulsante di sicurezza sia disattivato (luce spenta) quando si rimuove il materiale tagliato. NOTA Durante il lavoro la batteria è protetta contro lo scaricamento totale tramite un dispositivo di protezione che spegne la macchina e ne blocca il funzionamento. NOTA Dopo un minuto di inattività, se accesa, la macchina si spegne automaticamente.

7.4.1 Tecniche di lavoro

È sempre preferibile tagliare prima i due lati verticali della siepe e poi la parte superiore. NOTA L’autonomia della batteria (e quindi la supercie vegetativa tagliabile prima della ricarica) è condizionata da vari fattori descritti al par. 8.2.1.

7.4.1.a Taglio verticale

Il taglio deve essere eseguito con un movimento ad arco dal basso verso l’alto, tenendo la lama il più distante possibile dal corpo (Fig. 11).

7.4.1.b Taglio orizzontale

I migliori risultati si ottengono con la lama leggermente inclinata (5° - 10°) nella direzione del taglio, con un movimento ad arco ed un avanzamento lento e costante, specialmente nel caso di siepi molto folte (Fig. 12).

7.4.2 Consigli per l’utilizzo

Se durante l’uso le lame si bloccano o si impigliano nei rami della siepe:

1. arrestare subito la macchina (par. 7.5);

2. attendere che il dispositivo di taglio si fermi;

3. rimuovere la batteria (par. 8.2.2);

4. Estrarre il materiale incastrato.

7.4.3 Lubricazione delle lame

durante il lavoro Se il dispositivo di taglio si scalda eccessivamente durante il lavoro, occorre lubricare le superci interne delle lame (par. 8.4). Questa operazione deve essere eseguita a macchina arrestata e con la batteria rimossa dalla sua sede (par. 8.2.2).

Per arrestare la macchina:

• rilasciare la leva comando lama (Fig. 9.B) o l’interruttore di sicurezza (Fig. 9.C);

• disattivare il pulsante di sicurezza (luce spenta) (Fig. 9.A). Dopo aver arrestato la macchina, occorrono diversi secondi prima che il dispositivo di taglio si fermi. Arrestare sempre la macchina: – durante gli spostamenti fra zone di lavoro. Durante gli spostamenti non tenere mai il dito sul pulsante di sicurezza per evitare avviamenti accidentali.

7.6.1 Dopo l’utilizzo con la batteria

• Rimuovere la batteria dalla sua sede e provvedere alla sua ricarica (par. 8.2.2).

• A dispositivo di taglio fermo, applicare la protezione lama (Fig. 1.E).IT - 11

• Lasciare rareddare il motore prima di collocare la macchina in un qualsiasi ambiente.

• Eettuare la pulizia (par. 8.3).

• Controllare che non ci siano componenti allentati o danneggiati. Se necessario, sostituire i componenti danneggiati e serrare eventuali viti e bulloni allentati o contattare il centro di assistenza autorizzato.

7.6.2 Dopo l'utilizzo con simulatore

di batteria (se previsto)

1. Posizionare il selettore dello zaino

portabatterie su "OFF" (Fig. 5.B);

2. rimuovere il simulatore di batteria

dalla macchina (Fig. 13.J);

3. slare lo zaino portabatterie;

4. scollegare il cavo di collegamento

dal simulatore di batteria (Fig.13.I) e dallo zaino (g. 5.A)

5. rimuovere la batteria dallo zaino (Fig. 14)

e provvedere alla sua ricarica (par. 8.2.2);

6. lasciare rareddare il motore

prima di collacare la macchina in un qualsiasi ambiente;

7. eettuare la pulizia (par. 8.3);

8. controllare che non ci siano

componenti allentati o danneggiati. Se necessario, sostituire i componenti danneggiati e serrare eventuali viti e bulloni allentati o contattare il centro di assistenza autorizzato. IMPORTANTE Rimuovere sempre la batteria (par. 8.2.2) e montare la protezione lama ogni qualvolta si lascia la macchina inutilizzata o incustodita.

IMPORTANTE Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli. Prima di iniziare qualsiasi intervento di manutenzione:

• arrestare la macchina;

• rimuovere la batteria dalla sua sede e provvedere alla sua ricarica (par. 8.2.2);

• a dispositivo di taglio fermo, applicare la protezione lama (tranne i casi di interventi sulla lama stessa);

• lasciare rareddare il motore prima di collocare la macchina in un qualsiasi ambiente;

• indossare indumenti adeguati, guanti da lavoro e occhiali di protezione;

• leggere le relative istruzioni. – Le frequenze ed i tipi di intervento sono riassunti nella “Tabella manutenzioni” (vedi cap. 14). La tabella ha lo scopo di aiutarvi a mantenere in ecienza e sicurezza la vostra macchina. In essa sono richiamati i principali interventi e la periodicità prevista per ciascuno di essi. Eseguire la relativa azione a seconda della prima scadenza che si verica. – L’utilizzo di ricambi e accessori non originali potrebbe avere eetti negativi sul funzionamento e sulla sicurezza della macchina. Il costruttore declina qualsiasi responsabilità in caso di danni o lesioni causati da detti prodotti. – I ricambi originali vengono forniti dalle ocine di assistenza e dai rivenditori autorizzati. IMPORTANTE Tutte le operazioni di manutenzione e di regolazione non descritte in questo manuale devono essere eseguite dal vostro Rivenditore o da un Centro specializzato.

8.2.1 Autonomia della batteria

L’autonomia della batteria (e quindi la supercie vegetativa lavorabile prima della ricarica) è principalmente condizionata da: a. fattori ambientali, che producono un maggiore fabbisogno di energia: – taglio/regolarizzazione di siepi molto folte o umide; – taglio/regolarizzazione di arbusti con rami di dimensioni troppo grandi; b. comportamenti dell’operatore, che dovrebbe evitare: – accensioni e spegnimenti frequenti durante il lavoro; – uso di una tecnica di taglio inadeguata rispetto al lavoro da svolgere (par. 7.4.1); – una velocità di movimento di taglio non adatta alle condizioni della siepe da tagliare. Per ottimizzare l’autonomia della batteria è sempre opportuno:

• tagliare la siepe quando è asciutta;IT - 12

• impostare una velocità di movimento di taglio adeguata alle condizioni dell’arbusto;

• utilizzare la tecnica più appropriata al lavoro da svolgere. Nel caso si volesse utilizzare la macchina in sessioni di lavoro più lunghe rispetto a quanto consentito dalla batteria standard, è possibile:

• acquistare una seconda batteria standard per sostituire immediatamente la batteria scarica, senza pregiudicare la continuità di utilizzo;

• acquistare una batteria con autonomia maggiorata rispetto alla batteria standard (par. 16.1).

8.2.2 Rimozione e ricarica della batteria

1. Premere il pulsante di bloccaggio posto

nella batteria sulla macchina (Fig. 13.A) o sullo zaino (Fig. 14. A) (se previsto);

2. rimuovere la batteria dalla macchina

(Fig. 13.B) o dallo zaino portabatterie (Fig. 14.B) (se previsto);

3. inserire la batteria (Fig. 15.A) nel suo

alloggiamento del carica batteria (Fig. 15.B);

4. collegare il carica batteria (Fig. 15.B)

a una presa di corrente, con tensione corrispondente a quella indicata sulla targhetta;

5. procedere alla completa ricarica,

seguendo le indicazioni contenute nel libretto della batteria /carica batteria. NOTA La batteria è dotata di una protezione che impedisce la ricarica se la temperatura ambiente non è compresa fra 0 e +45 °C. NOTA La batteria può essere ricaricata in ogni momento, anche parzialmente, senza il rischio di danneggiarla.

8.2.3 Rimontaggio della batteria

sulla macchina Completata la ricarica:

1. rimuovere la batteria dal suo

alloggiamento nel carica batteria (Fig. 16.A) (evitando di mantenerla a lungo sotto carica a ricarica conclusa);

2. scollegare il carica batteria

(Fig. 16.B) dalla rete elettrica;

3. inserire la batteria nel suo alloggiamento

posto sulla macchina (Fig. 10.A) o in uno degli alloggiamenti dello zaino portabatterie (Fig. 4) (se previsto)

4. spingere a fondo la batteria no ad

avvertire il “clic” che la blocca in posizione e ne assicura il contatto elettrico.

Per ridurre il rischio di incendio mantenere la macchina ed in particolare il motore liberi da residui di foglie, rami o grasso eccessivo.

• Pulire sempre la macchina dopo l’uso utilizzando un panno pulito e umido imbevuto di detergente neutro.

• Rimuovere qualsiasi traccia di umidità servendosi di un panno morbido e asciutto. L’umidità può dare luogo a rischi di scosse elettriche.

• Non utilizzare detergenti aggressivi o solventi per pulire le parti in plastica o le impugnature.

• Non usare getti d’acqua ed evitare di bagnare il motore e componenti elettrici.

• Per evitare il surriscaldamento e danni al motore o alla batteria, assicurarsi sempre che le griglie di aspirazione dell’aria di rareddamento siano pulite e libere da detriti.

8.4 PULIZIA E LUBRIFICAZIONE

DEL DISPOSITIVO DI TAGLIO

Dopo ogni sessione di lavoro, è opportuno pulire e lubricare le lame, per aumentarne l’ecienza e la durata: Non toccare il dispositivo di taglio nché non sia stata tolta la batteria e il dispositivo di taglio non sia completamente fermo.

• Mettere la macchina in posizione orizzontale e ben appoggiata sul terreno.

• Pulire le lame con un panno asciutto e usare una spazzola nel caso di sporco resistente.

• Lubricare le lame applicando un leggero strato di olio specico, preferibilmente non inquinante, lungo il bordo superiore della lama.

8.5 DADI E VITI DI FISSAGGIO

• Mantenere serrati dadi e viti, per essere certi che la macchina sia sempre in condizioni sicure di funzionamento.

• Controllare regolarmente che le impugnature siano saldamente ssate.IT - 13

Non toccare il dispositivo di taglio ntanto che non sia stata tolta la batteria e che il dispositivo di taglio non sia completamente fermo. Se usate in conformità alle istruzioni, le lame non richiedono alcuna manutenzione o intervento di alatura.

Controllare periodicamente che le lame non siano piegate, danneggiate o usurate e che le viti siano serrate adeguatamente. Non è necessaria alcuna regolazione della distanza fra le lame, in quanto il gioco è predeterminato in Fabbrica.

L’alatura è necessaria quando la resa del taglio diminuisce e i rami tendono ad incastrarsi spesso. Per ragioni di sicurezza, è opportuno che l’alatura sia eseguita da un Centro specializzato, che dispone della competenza e delle attrezzature idonee ad eseguire l’operazione, senza rischiare di danneggiare la lama e di renderla insicura durante l’utilizzo. Un lama con i taglienti u surati non deve mai essere alata, ma sempre sostituita.

La lama non deve mai essere riparata, ma è necessario sostituirla appena si notano inizi di rottura o se si supera il limite di alatura. Per ragioni di sicurezza, è opportuno che la sostituzione sia eseguita da un Centro specializzato. Su questa macchina è previsto l’impiego di lame riportanti il codice indicato nella tabella Dati Tecnici. Data l’evoluzione del prodotto, le lame citate nella Tabella Dati Tecnici potrebbero essere sostituite nel tempo da altre, con caratteristiche analoghe di intercambiabilità e sicurezza di funzionamento.

IMPORTANTE Le norme di sicurezza da seguire durante le operazioni di rimessaggio sono descritte al par. 2.4. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli.

10.1 RIMESSAGGIO DELLA MACCHINA

Quando la macchina deve essere rimessata:

1. rimuovere la batteria dalla sua sede e

provvedere alla sua ricarica (par. 8.2.2);

2. a dispositivo di taglio fermo,

applicare la protezione lama;

3. lasciare rareddare il motore

prima di collocare la macchina in un qualsiasi ambiente;

4. eettuare la pulizia (par. 8.3);

5. controllare che non ci siano componenti

allentati o danneggiati. Se necessario, sostituire i componenti danneggiati e serrare eventuali viti e bulloni allentati o contattare il centro di assistenza autorizzato;

6. rimessare la macchina:

– in un ambiente asciutto; – al riparo dalle intemperie; – in un luogo inaccessibile ai bambini; – assicurandosi di aver rimosso chiavi o utensili usati per la manutenzione.

10.2 RIMESSAGGIO DELLA BATTERIA

La batteria deve essere conservata all’ombra, al fresco e in ambienti privi di umidità. NOTA In caso di prolungata inattività, ricaricare la batteria ogni due mesi per prolungarne la durata.

11. MOVIMENTAZIONE E TRASPORTO

Ogni volta che è necessario movimentare, trasportare la macchina occorre: – arrestare la macchina (par. 7.5); – rimuovere la batteria dalla sua sede e provvedere alla sua ricarica (par. 8.2.2); – a dispositivo di taglio fermo, applicare la protezione lama; – indossare robusti guanti da lavoro;IT - 14 – aerrare la macchina unicamente dalle impugnature e orientare il dispositivo di taglio nella direzione contraria al senso di marcia. Quando si trasporta la macchina con un automezzo, occorre: – assicurare adeguatamente la macchina mediante funi o catene; – posizionarla in modo da non costituire pericolo per nessuno.

12. ASSISTENZA E RIPARAZIONI

Questo manuale fornisce tutte le indicazioni necessarie per la conduzione della macchina e per una corretta manutenzione di base eseguibile dall’utilizzatore. Tutti gli interventi di regolazione e manutenzione non descritti in questo manuale devono essere eseguiti presso il vostro Rivenditore o un Centro specializzato, che dispone delle conoscenze e delle attrezzature necessarie anché il lavoro sia correttamente eseguito, mantenendo il grado di sicurezza e le condizioni originali della macchina. Operazioni eseguite presso strutture inadeguate o da persone non qualicate comportano in decadimento di ogni forma di Garanzia e di ogni obbligo o responsabilità del Costruttore.

• Solo le ocine di assistenza autorizzate possono eettuare le riparazioni e la manutenzione in garanzia.

• Le ocine di assistenza autorizzate utilizzano esclusivamente ricambi originali. I ricambi e gli accessori originali sono stati sviluppati appositamente per le macchine.

• I ricambi e gli accessori non originali non sono approvati; l’impiego di ricambi ed accessori non originali compromette la sicurezza della macchina e solleva il Costruttore da ogni obbligo o responsabilità.

• Si raccomanda di adare la macchina una volta all’anno ad un’ocina di assistenza autorizzata per la manutenzione, l’assistenza e il controllo dei dispositivi di sicurezza.

13. COPERTURA DELLA GARANZIA

La garanzia copre tutti i difetti dei materiali e di fabbricazione. L’utilizzatore dovrà seguire attentamente tutte le istruzioni fornite nella documentazione allegata. La garanzia non copre i danni dovuti a:

• mancata familiarizzazione con la documentazione di accompagnamento;

• uso e montaggio impropri o non consentiti;

• utilizzo di pezzi di ricambio non originali;

• utilizzo di accessori non forniti o non approvati dal costruttore. La garanzia non copre inoltre:

• la normale usura di materiali di consumo come ruote, lame, bulloni di sicurezza e li;

• normale usura. L’acquirente è protetto dalle proprie leggi nazionali. I diritti dell’acquirente previsti dalle proprie leggi nazionali non sono in alcun modo limitati dalla presente garanzia.

14. TABELLA MANUTENZIONI

Intervento Periodicità Note MACCHINA Controllo di tutti i ssaggi Prima di ogni uso par. 8.5 Controlli di sicurezza / Verica dei comandi Prima di ogni uso par. 7.2 Verica dello stato di carica della batteria Prima di ogni uso * Ricarica della batteria Al termine di ogni uso par. 8.2.2

Pulizia della macchina e del motore Al termine di ogni uso par. 8.3 Pulizia e lubricazione del dispositivo di taglio Al termine di ogni uso par. 8.4 Verica di eventuali danni presenti sulla macchina. Se necessario, contattare il centro di assistenza autorizzato. Al termine di ogni uso - Controllo del dispositivo di taglio Al termine di ogni uso par. 9.1.1 Alatura del dispositivo di taglio - par. 9.1.2 **IT - 15 Intervento Periodicità Note Sostituzione dispositivo di taglio - par. 9.1.3

• Consultare il manuale della batteria/carica batteria. ** Operazione che deve essere eseguita dal vostro Rivenditore o da un Centro specializzato

1. Attivando il pulsante

di sicurezza, la luce verde non si accende Batteria mancante o non inserita correttamente Assicurarsi che la batteria sia ben alloggiata (par. 8.2.3)

2. Attivando il pulsante di

sicurezza, la luce verde non si accende, la spia (Fig. 6.F) lampeggia Batteria scarica Controllare lo stato di carica e ricaricare la batteria (par. 8.2.2)

3. Il motore si arresta

durante il lavoro Batteria non inserita correttamente Assicurarsi che la batteria sia ben alloggiata (par. 8.2.3)

4. Il motore si arresta

durante il lavoro e la spia (Fig. 6.F) lampeggia Batteria scarica Controllare lo stato di carica e ricaricare la batteria. (par. 8.2.2)

5. Con la leva comando

lama e l’interruttore di sicurezza azionati il dispositivo di taglio non gira Tagliasiepi danneggiato. Non utilizzare il tagliasiepi. Arrestare immediatamente la macchina, togliere la batteria e Contattare un Centro Assistenza.

6. Il dispositivo di taglio si

scalda eccessivamente durante il lavoro Lubricazione delle lame insuciente Arrestare la macchina, attendere l’arresto del dispositivo di taglio, rimuovere la batteria, lubricare le lame (par.8.4)

7. Il dispositivo di taglio

entra in contatto con una linea o con un cavo elettrico

ESTREMAMENTE PERICOLOSA! Aerrare la macchina solamente dall’impugnatura posteriore isolata e posarla con cautela lontano dalla propria persona. Interrompere la corrente che alimenta la linea o il cavo sezionato e rimuovere la batteria prima di liberare i denti della lama.

8. Il dispositivo di taglio

entra in contatto con un corpo estraneo. - Arrestare la macchina, rimuovere la batteria e: – controllare i danni; – controllare se vi sono parti allentate e serrarle; – provvedere a sostituire o riparare le parti danneggiate con parti di equivalenti caratteristiche.

9. Si avvertono rumori e/o

vibrazioni eccessive durante il lavoro Parti allentate o danneggiate Arrestare la macchina, rimuovere la batteria e: – controllare i danni; – controllare se vi sono parti allentate e serrarle; – provvedere a sostituire o riparare le parti danneggiate con parti di equivalenti caratteristiche.IT - 16

INCONVENIENTE CAUSA PROBABILE RIMEDIO

10. La macchina emette

fumo durante il suo funzionamento Tagliasiepi danneggiato. Non utilizzare il tagliasiepi. Arrestare immediatamente la macchina, togliere la batteria e Contattare un Centro Assistenza.

11. L’autonomia della

batteria è scarsa Condizioni di utilizzo gravose con maggiore assorbimento di corrente Ottimizzare l’utilizzo (par. 8.2.1) Batteria insuciente per le esigenze operative Utilizzare una seconda batteria o una batteria maggiorata (par. 16.1) Degrado della capacità della batteria Acquistare una nuova batteria

12. Il carica batteria non

eettua la ricarica della batteria Batteria non inserita correttamente nel carica batteria Controllare che l’inserimento sia corretto (par. 8.2.3) Condizioni ambientali non idonee Eseguire la ricarica in ambiente con temperatura adeguata (vedi libretto istruzioni della batteria/carica batteria) Contatti sporchi Pulire i contatti Mancanza di tensione al carica batteria Controllare che la spina sia inserita e che vi sia tensione alla presa di corrente Carica batteria difettoso Sostituire con un ricambio originale Se l’inconveniente perdura consultare il manuale della batteria / carica batteria

13. La spia (Fig. 6.F)

rimane accesa in modalità ssa Autocontrollo fallito Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e Contattare un Centro Assistenza.

14. La spia (Fig. 6.F)

rimane accesa in modalità lampeggiante Errore di comunicazione della batteria Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e Contattare un Centro Assistenza. Rotore bloccato Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e Contattare un Centro Assistenza. Sovraccarico di corrente Ottimizzare l’utilizzo della macchina. Se gli inconvenienti perdurano dopo aver applicato i rimedi descritti, contattare il vostro Rivenditore.

Sono disponibili batterie di diverse capacità, per adattarsi alle speciche esigenze operative (Fig. 17). L’elenco delle batterie omologate per questa macchina si trova nella tabella “Dati Tecnici”.

16.2 CARICA BATTERIA

Dispositivo che si utilizza per ricaricare la batteria: veloce (Fig. 18.A), standard (Fig. 18.B).IT - 17

16.3 ZAINO PORTABATTERIE

Dispositivo che consente l’alloggiamento di due batterie e fornisce la corrente elettrica necessaria per il funzionamento della macchina. È fornito del cavo di collegamento alla macchina (Fig. 1.I) e di un selettore (Fig. 5.B) che consente di selezionare una delle due batterie (posizione “1” e “2”) e “OFF”.

2. Dichiara sotto la propria responsabilità, che la macchina:

Tosasiepi, ad asta, portatile da giardino g) Livello di potenza sonora misurato: h) Livello di potenza sonora garantito: k) Potenza installata: n) Persona autorizzata a costituire il FascicoloTecnico: o) Castelfranco Veneto, 10/01/2024 CEO Stiga Group Sean Robinson 171516197/5 HT 500 Li 48 HT 700 Li 48

3. É conforme alle specifiche delle direttive:

a) Tipo / Modello Base: HT 500 Li 48, HT 700 Li 48 c) Numero di Serie: 23A••HTR000001 ÷ 99L••HTR999999 d) Motore: a batteria

4. Riferimento alle Norme armonizzate:
