MANUAL DE UTILIZARE HT 500e STIGA

Mașină de tăiat garduri vii portabilă alimentată cu baterie

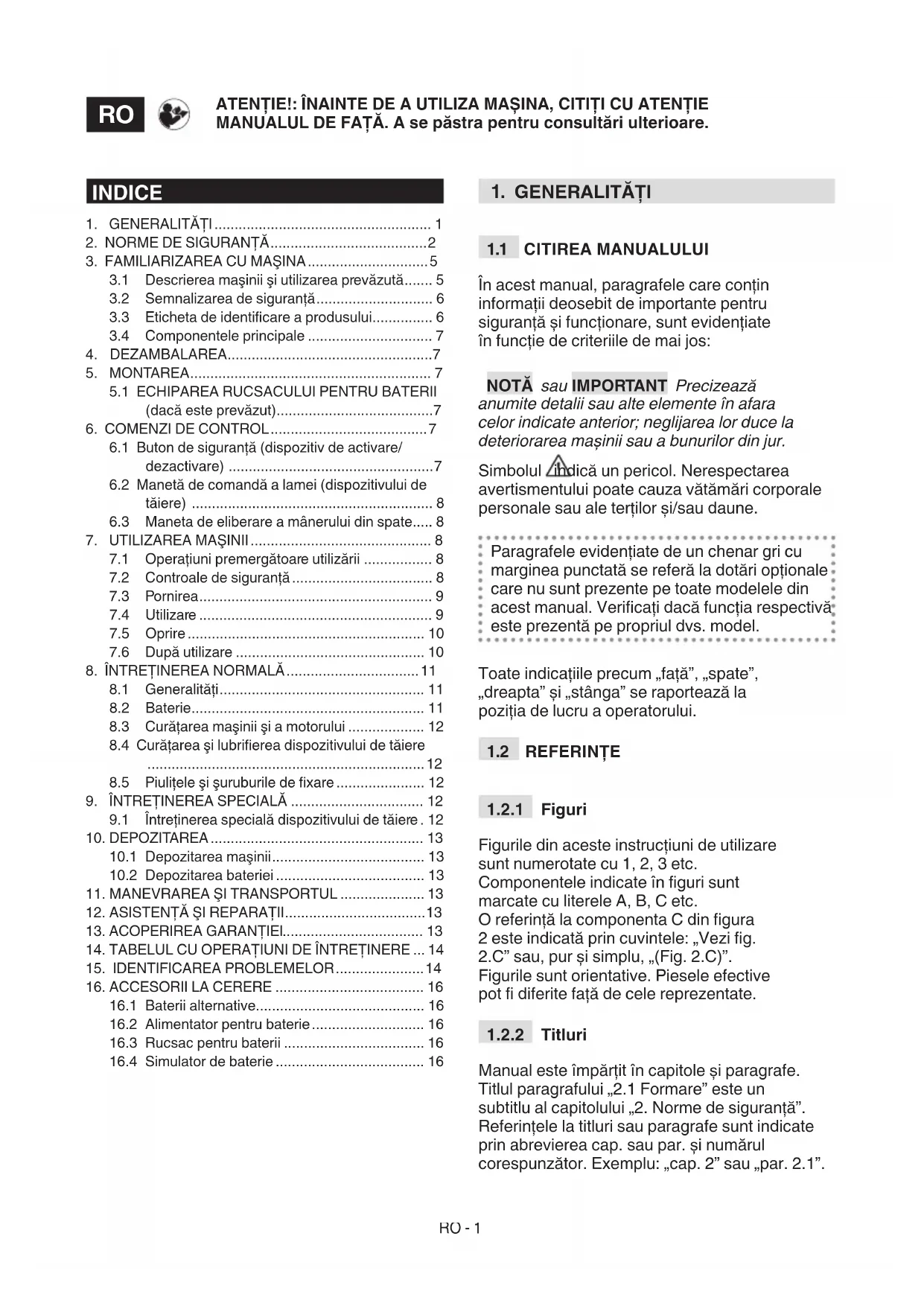

MANUAL DE INSTRUCŢIUNI

ATENŢIE: înainte de a utiliza maşina, citiţi cu atenţie manualul de faţă.

[2] Tensiune de alimentare MAX [3] Tensiune de alimentare NOMINALĂ [4] Viteaza fără sarcină [5] Viteză lamă [6] Lungime de tăiere [7] Capacitate de tăiere [8] Greutate fără grupul acumulator [9] Codul dispozitivului de tăiere [10] Nivel de presiune acustică [11] Nesiguranţă în măsurare [12] Nivel de putere acustică măsurat [13] Nivel de putere acustică garantat [14] Nivel de vibraţii [15] Accesorii la cerere [16] Grupul acumulator [17] Alimentator pentru baterie [18] Rucsac pentru baterii [19] Simulator de baterie (*) Această baterie poate utilizată doar cu rucsac pentru baterii. Se interzice introducerea bateriei în locașul de pe mașină. a) OBSERVAŢIE: valoarea totală declarată a vibraţiilor a fost măsurată ţinându-se cont de o metodă de probă normalizată și poate utilizată pentru a compara instrumentele între ele. Valoarea totală a vibraţiilor poate utilizată și pentru o evaluare preliminară a expunerii. b) AVERTISMENT: emisia de vibraţii în utilizarea efectivă a instrumentului poate diferită faţă de valoarea totală declarată, în funcţie de modurile în care se utilizează instrumentul. Din acest motiv este nevoie ca, în timpul sesiunii de lucru, să se adopte următoarele măsuri de siguranţă menite să protejeze operatorul: purtarea mănușilor în timpul utilizării, limitarea duratei de utilizarea a mașinii și scurtarea duratei în care se ţine apăsată maneta de comandă a acceleratorului. [1] RU - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ [2] МАКС. напряжение питания [3] НОМИНАЛЬНОЕ напряжение питания [4] Скорость без нагрузки [5] Скорость режущего полотна [6] Длина резки [7] Мощность резки [8] Вес без аккумулятора [9] Код режущего приспособления [10] Уровень звукового давления [11] Погрешность измерения [12] Измеренный уровень звуковой

În acest manual, paragrafele care conţin informaţii deosebit de importante pentru siguranţă și funcţionare, sunt evidenţiate în funcţie de criteriile de mai jos: NOTĂ sau IMPORTANT Precizează anumite detalii sau alte elemente în afara celor indicate anterior; neglijarea lor duce la deteriorarea maşinii sau a bunurilor din jur. Simbolul indică un pericol. Nerespectarea avertismentului poate cauza vătămări corporale personale sau ale terţilor și/sau daune. Paragrafele evidenţiate de un chenar gri cu marginea punctată se referă la dotări opţionale care nu sunt prezente pe toate modelele din acest manual. Vericaţi dacă funcţia respectivă este prezentă pe propriul dvs. model. Toate indicaţiile precum „faţă”, „spate”, „dreapta” și „stânga” se raportează la poziţia de lucru a operatorului.

Figurile din aceste instrucţiuni de utilizare sunt numerotate cu 1, 2, 3 etc. Componentele indicate în guri sunt marcate cu literele A, B, C etc. O referinţă la componenta C din gura 2 este indicată prin cuvintele: „Vezi g. 2.C” sau, pur și simplu, „(Fig. 2.C)”. Figurile sunt orientative. Piesele efective pot diferite faţă de cele reprezentate.

Manual este împărţit în capitole și paragrafe. Titlul paragrafului „2.1 Formare” este un subtitlu al capitolului „2. Norme de siguranţă”. Referinţele la titluri sau paragrafe sunt indicate prin abrevierea cap. sau par. și numărul corespunzător. Exemplu: „cap. 2” sau „par. 2.1”. INDICE

3.1 Descrierea maşinii şi utilizarea prevăzută ....... 5

(dacă este prevăzut) ....................................... 7

6. COMENZI DE CONTROL ....................................... 7

6.1 Buton de siguranţă (dispozitiv de activare/

dezactivare) ................................................... 7

6.2 Manetă de comandă a lamei (dispozitivului de

tăiere) ............................................................ 8

6.3 Maneta de eliberare a mânerului din spate ..... 8

7. UTILIZAREA MAŞINII ............................................. 8

7.1 Operaţiuni premergătoare utilizării ................. 8

8.3 Curăţarea maşinii şi a motorului ................... 12

8.4 Curăţarea şi lubrierea dispozitivului de tăiere

8.5 Piuliţele şi şuruburile de xare ...................... 12

9. ÎNTREŢINEREA SPECIALĂ ................................. 12

9.1 Întreţinerea specială dispozitivului de tăiere . 12

DE SIGURANŢĂ Citiţi toate avertismentele de siguranţă, instrucţiunile, ilustraţiile și specicaţiile fur- nizate împreună cu mașina. Nerespectarea in- strucțiunilor de mai jos poate cauza electroşocuri, incendii şi/sau vătămare corporală gravă. Păstraţi toate instrucţiunile legate de măsur- ile de siguranţă la îndemână, pentru a le citi ulterior. Termenul „sculă electrică” menţionat în averti- smente se referă la aparatul dumneavoastră cu alimentare electrică (cu cablu) sau cu alimentare de la baterie (fără cablu).

1) Măsuri de siguranţă la locul de muncă

a) Păstraţi locul de muncă curat și bine ilu- minat. Spaţiile întunecate și dezordonate facilitează producerea de accidente. b) Nu folosiţi scula electrică în spaţii supu- se riscului de explozie, cu lichide ina- mabile, gaze sau praf. Sculele electrice provoacă scântei care pot incendia praful sau vaporii. c) Când folosiţi o sculă electrică, asigu- raţi-vă că nu sunt prezenţi copii sau alte persoane în apropierea razei de acţiu- ne. Neatenţia poate duce la pierderea con- trolului.

2) Siguranţa electrică

a) Ştecherul sculei electrice trebuie să se potrivească cu priza. Nu modicaţi nici- odată ștecherul, în niciun fel. Nu utilizaţi adaptoare de priză în cazul sculelor electrice dotate cu împământare. Ște- cherele nemodicate și prizele aferente vor reduce riscul de electrocutare. b) Evitaţi contactul corpului cu suprafeţele cu împământare sau legate la pământ, de exemplu: ţevi, calorifere, aragaze, fri- gidere. Există un risc sporit de șoc electric dacă corpul persoanei este legat la pământ. c) Nu expuneţi sculele electrice la ploaie sau la umiditate. Pătrunderea apei într-o sculă electrică crește riscul de electrocuta- re. d) Nu abuzaţi de cablu. Nu utilizaţi nicioda- tă cablul pentru a transporta, trage sau deconecta scula electrică. Ţineţi cablul la distanţă de surse căldură, ulei, mar- gini tăioase sau părţi în mișcare. Cablu- rile deteriorate sau încurcate măresc riscul de electrocutare. e) Atunci când utilizaţi o sculă electrică în aer liber, folosiţi un prelungitor adecvat pentru utilizare în exterior. Utilizarea unui cablu specic pentru exterior reduce riscul de electrocutare. f) Dacă este inevitabil să utilizaţi o sculă electrică într-un loc umed, utilizaţi o sursă de alimentare protejată de un dispozitiv de curent rezidual (RCD). Uti- lizarea unui dispozitiv RCD reduce riscul de electrocutare.

3) Siguranţa personală

a) Fiţi vigilenţi, controlaţi ceea ce faceţi și procedaţi raţional atunci când folosiţi o sculă electrică. Nu folosiţi scule elec- trice dacă sunteţi obosiţi sau vă aaţi sub inuenţa drogurilor, alcoolului sau medicamentelor. Un moment de neatenţie în timpul utilizării unei scule electrice poate provoca grave vătămări corporale. b) Purtaţi echipamentul de protecţie. Pur- taţi întotdeauna ochelarii de protecţie. Utilizarea echipamentului de protecţie, cum ar măștile împotriva prafului, bocancii cu talpă antiderapantă, căștile de protecţie și antifoanele, reduc riscul de vătămare per- sonală. c) Evitaţi pornirea accidentală a sculelor electrice. Asiguraţi-vă că aparatul este închis înainte de a introduce bateria, de a apuca sau transporta scula electrică. Transportarea sculelor electrice cu degetul pe întrerupător sau montarea bateriei cu întrerupătorul în poziţia „ON” favorizează producerea accidentelor. d) Îndepărtaţi toate cheile sau uneltele pentru reglare înainte de a acţiona scu- la electrică. O cheie sau unealtă care ră- mâne în contact cu o parte a mașinii care se rotește poate cauza vătămarea personală. e) Nu vă pierdeţi echilibrul. Păstraţi-vă în- totdeauna un punct de sprijin pentru a avea echilibrul necesar. Acest lucru mă- rește controlul asupra sculei electrice, în situaţiile neprevăzute. f) Îmbrăcaţi-vă adecvat. Nu purtaţi haine largi sau bijuterii. Aveţi grijă ca părul, hainele și mănușile să e tot timpul la distanţă de organele în mișcare. Hainele descheiate, ca și părul lung, pot prinse în angrenaje. g) În cazul în care trebuie să conectaţi la utilaj dispozitive pentru aspirarea și co- lectarea prafului, asiguraţi-vă că aces- tea sunt cuplate și folosite corespun- zător. Folosirea acestui tip de dispozitiveRO - 3 contribuie la reducerea riscurilor legate de prezenţa prafului. h) Nu permiteţi ca familiaritatea dobândită prin utilizarea frecventă a mașinii să vă facă prea încrezător, ignorând principii- le de siguranţă. O acţiune neglijentă poate provoca vătămări grave într-o fracţiune de secundă.

4) Utilizarea și păstrarea sculei electrice

a) Nu supraîncărcaţi scula electrică. Între- buinţaţi scula electrică potrivită operaţi- ei pe care trebuie să o executaţi. O sculă electrică adecvată va executa operaţiile mai bine, în mai multă siguranţă și la viteza pen- tru care a fost proiectată. b) Nu folosiţi scula electrică dacă întrer- upătorul nu funcţionează corect (nu pornește sau nu oprește la timp scula). Sculele electrice care nu pot acţionate de la întrerupător sunt periculoase și trebuie să e reparate. c) Scoateţi acumulatorul din lăcașul său înainte de a regla scula, de a înlocui piese sau de a depozita scula electrică. Aceste măsuri de siguranţă reduc riscul de pornire accidentală a sculei electrice. d) Nu păstraţi sculele electrice pe care nu le folosiţi la îndemâna copiilor și nu permiteţi persoanelor care nu sunt familiarizate cu acestea sau care nu și-au însușit aceste instrucţiuni să le folo- sească. Sculele electrice sunt periculoase dacă sunt lăsate pe mâna utilizatorilor fără experienţă. e) Aveţi grijă să întreţineţi sculele electri- ce. Vericaţi ca piesele mobile să e aliniate și să aibă o mișcare liberă, să nu e deteriorate și nu aibă nici un alt semn care poate afecta funcţionarea sculelor electrice. În caz de deteriora- re, sculele electrice trebuie să e repa- rate înainte a utilizate din nou. Multe accidente au fost cauzate tocmai de lipsa întreţinerii. f) Păstraţi componentele de tăiere ascuţite și curate. Componentele de tăie- re întreţinute corect, ca și lamele ascuţite, evită blocarea lor și pierderea controlului. g) Folosiţi scula electrică și accesoriile aferente conform instrucţiunilor furni- zate, ţinând cont de condiţiile și tipul de activitate de executat. Utilizarea unei scu- le electrice pentru operaţiuni diferite de cele prevăzute poate cauza situaţii de pericol. h) Păstraţi mânerele uscate, curate și fără urme de ulei sau grăsimi. Mânerele alu- necoase nu permit manevrarea și controlul sigur al sculei în situaţii neașteptate.

5) Utilizarea și măsuri de precauţie ale scu-

lelor cu baterie a) Reîncărcaţi doar cu încărcătorul speci- cat de constructor. Un încărcător potri- vit pentru un anumit grup de baterii poate genera risc de incendiu dacă se folosește pentru alte grupuri de baterii. b) Folosiţi scule electrice doar cu grupu- rile de baterii stabilite în mod special. Utilizarea oricărui alt grup de baterii poate crea un risc de leziuni și incendii. c) Atunci când nu utilizaţi grupul de bate- rii, trebuie să îl ţineţi la distanţă de alte obiecte din metal cum sunt agrafele de birou, monedele, cuiele, șuruburile sau alte mici obiecte metalice care pot crea o legătură între două cleme de conexiu- ne. Scurtcircuitarea clemelor bateriei poate cauza arsuri sau incendii. d) Dacă se aă în condiţii proaste, bate- ria poate pierde lichid: a se evita e- care contact. Dacă are loc un contact accidental, clătiţi imediat cu apă. Dacă lichidul intră în ochi, contactaţi imediat medicul. Lichidul scurs din baterie poate provoca iritaţii ale pielii sau arsuri. e) Nu utilizaţi un grup de baterii sau un in- strument deteriorat sau modicat. Bate- riile deteriorate sau modicate pot avea un comportament imprevizibil, ceea ce poate duce la incendii, explozii sau risc de rănire. f) Nu expuneţi un pachet de baterii la foc sau la temperaturi excesive. Expunerea la foc sau la temperaturi de peste 130 °C poate provoca explozii. OBSERVAŢIE Tem- peratura de „130 °C” poate înlocuită cu temperatura de „265 °F”. g) Respectaţi toate instrucţiunile de înc- ărcare și nu încărcaţi bateria în afara intervalului de temperatură specicat în instrucţiuni. Încărcarea necorespunzătoa- re sau încărcarea la temperaturi în afara in- tervalului specicat poate deteriora bateria și crește riscul de incendiu.

a) Apelaţi la persoane calicate pentru a repara sculele electrice și folosiţi numai piese de schimb originale. Acest lucru garantează siguranţa la folosire a sculei electrice. b) Nu reparaţi niciodată bateriile deterio- rate. Bateriile trebuie să e întreţinute nu- mai de către producător sau de către furni- zorii de servicii autorizaţi.RO - 4

2.2 NORME DE SIGURANŢĂ SPECIFICE

PENTRU MAŞINA DE TĂIAT GARD VIU a) Ţineţi-vă toate părţile corpului la distanţă de lamă.Nu îndepărtaţi materialul tăiat și nu reţineţi materialul pe care doriţi să îl tăiaţi atunci când lamele sunt în funcţiune. Lamele continuă să se mişte şi după ce întrerupătorul a fost oprit.Un moment de neatenție în timpul uti- lizării maşinii poate cauza accidentarea gravă a operatorului. b) Deplasaţi mașina de tăiat gard viu ţinând-o de mâner, cu lama oprită, și având grijă să nu acţionaţi niciun întrerupător de alimentare.Transportul adecvat al dispozitivului de tuns gard viu reduce riscul de pornire nein- tenționată şi de vătămare corporală ulterioară cauzată de lame. c) Când transportaţi sau depozitaţi dispozi- tivul de tuns gard viu, montaţi întotdeauna capacul lamei. Manipularea corectă a dispoziti- vului de tăiat gard viu va reduce riscul de vătăma- re corporală cauzat de lame. d) Atunci când îndepărtaţi materialul blocat sau efectuaţi lucrări de întreţinere a sculei, asiguraţi-vă că toate întrerupătoarele sunt oprite și că pachetul de baterii a fost îndep- ărtat sau deconectat. Acționarea neaşteptată a maşinii de tăiat gard viu în timpul îndepărtării materialului blocat sau al întreținerii poate duce la vătămări corporale grave. e)Ţineţi dispozitivul de tuns gard viu numai de părţile izolate ale mânerului, deoare- ce lama ar putea intra în contact cu cablu- ri ascunse. Lamele care intră în contact cu un cablu „sub tensiune” pot pune „sub tensiune” părțile metalice expuse ale maşinii de tăiat gard viu şi pot provoca un şoc electric operatorului. f) Ţineţi toate cablurile de alimentare și cablurile departe de zona de tăiere. Cablurile de alimentare ar putea ascunse în garduri vii sau în tuşuri şi ar putea tăiate accidental de lamă. g) Nu utilizaţi mașina de tăiat gard viu pe vreme rea, în special dacă există riscul de fulgerare. Aceasta reduce riscul de a loviți de fulger. h) În timpul sesiunii de lucru, mașina trebuie să e prinsă ferm, cu ambele mâini. Utilizarea unei singure mâini poate cauza pierderea con- trolului şi vătămări corporale grave. În cazul unor defectări sau accidente în timpul funcționării, opriți imediat motorul și țineți mașina la distanță pentru a nu cauza alte stricăciuni; în caz de accident în care este rănit operatorul sau alte persoane, demarați imediat procedura de prim ajutor cea mai po- trivită situației respective și apelați la un cen- tru de prim ajutor pentru acordarea îngrijirilor necesare. Scoateți cu grijă eventualele resturi care ar putea provoca daune sau leziuni per- soanelor sau animalelor în cazul în care ace- stea vor rămâne nesupravegheate. Expunerea îndelungată a operatoru- lui la vibrații poate cauza leziuni și afecțiuni neurovasculare (cunoscute sub numele de „boala lui Raynaud” sau „vibrația mâinii și a brațului”) mai ales la persoanele cu afecțiuni circulatorii. Simptomele pot apărea la mâini, la articulația mâinii sau la degete și se ma- nifestă prin pierderea sensibilității, amorțire și mâncărime, decolorarea sau modicarea structurală a pielii. Aceste efecte se pot am- plica la temperaturi scăzute și/sau la strâng- erea excesivă a mânerelor. La apariția simp- tomelor de mai sus, este necesar să reduceți durata utilizării mașinii și să apelați la medic.

2.3 ÎNTREŢINEREA, DEPOZITAREA

Efectuarea unei întreţineri periodice și a unei depozitări corecte menţine siguranţa mașinii și a nivelului de performanţă.

• Atunci când opriţi mașina pentru întreţinere, inspecţie, depozitare sau pentru a schimba un accesoriu, opriţi motorul, deconectaţi mașina de la reţeaua electrică și asiguraţi-vă că toate piesele în mișcare sunt complet oprite.

• Lăsaţi mașina să se răcească înainte de a efectua vericări, reglaje și înainte de a o depozita.

• Păstraţi-o cu grijă și depozitaţi-o curată, înt- r-un loc uscat și departe de accesul copiilor.

• Nu folosiţi mașina dacă are piese uzate sau deteriorate. Piesele deteriorate sau uzate trebuie să e înlocuite și nu reparate. Utilizaţi numai piese de schimb originale.

• Pentru a reduce riscul de incendiu, nu lăsaţi containerele cu deșeuri într-o încăpere. Nivelul de zgomot și de vibraţii din in- strucţiunile de faţă reprezintă valorile maxi- me de utilizare a mașinii. Utilizarea unui ele- ment de tăiere neechilibrat, viteza excesivă de mișcare sau neefectuarea întreţinerii in- uenţează semnicativ producerea de emisii sonore și de vibraţii. Prin urmare, trebuie să adoptaţi măsuri de prevenire pentru elimina- rea posibilelor daune datorate unui zgomot ridicat și solicitărilor produse de vibraţii; efectuaţi întreţinerea mașinii, purtaţi căști de protecţie și luaţi pauze în timpul sesiunii de lucru.RO - 5

2.4 BATERIA/ÎNCĂRCĂTORUL BATERIEI

ATENŢIE Următoarele norme de siguranţă cuprind in- dicaţiile de siguranţă din manualul specic al încărcătorului de baterie.

• Pentru a încărca bateriile utilizaţi doar un înc- ărcător de baterii recomandat de producător. Un alimentator necorespunzător poate cauza electrocutare, supraîncălzire sau scurgerea lichidului coroziv din baterie.

• Utilizaţi exclusiv bateriile specice recoman- date pentru aparatul dumneavoastră. Utiliza- rea altui tip de baterii poate provoca leziuni sau un incendiu.

• Păstraţi bateria neutilizată departe de agrafele de birou, monede, chei, cuie, șuruburi sau alte mici obiecte metalice care pot da naștere unui scurtcircuit. Scurtcircuitarea contactelor bate- riei poate duce la combustie sau incendii.

• Nu utilizaţi alimentatorul în locuri în care sunt prezenţi vapori, substanţe inamabile sau pe suprafeţe ușor inamabile precum hârtia, stofa etc. Pe parcursul reîncărcării încărcătorul se încălzește și ar putea provoca un incendiu.

• În timpul transportării acumulatorilor, aveţi grijă să nu se conecteze contactele între ele și nu folosiţi pentru transportul acestora containere de metal.

• Respectaţi cu stricteţe normele în vigoare la ni- vel local pentru eliminarea ambalajelor, uleiu- rilor, benzinei, bateriilor, ltrelor, părţilor dete- riorate sau a oricărui alt element ce ar putea afecta mediul înconjurător; aceste deșeuri nu vor aruncate în lada de gunoi, ci vor sepa- rate și duse la centrele de colectare autorizate, care se vor ocupa de reciclarea materialelor în cauză.

• Respectaţi cu stricteţe normele în vigoare la ni- vel local pentru eliminarea deșeurilor rezultate.

• Când mașina nu mai este utilizabilă, nu o lăsaţi în mediul înconjurător ci contactaţi un centru de colectare, conform normelor în vigoare la nivel local. Nu aruncaţi aparaturile electrice împ- reună cu deșeurile menajere. Conform Directivei Europene 2012/19/UE cu privi- re la eliminarea deșeurilor care provin de la aparaturile electrice și electronice și la implementarea acesteia în legislaţia naţională, aparaturile electrice scoase din uz trebuie să e colectate separat, pentru a putea refolosite în mod eco-compatibil. Dacă aparatele electrice sunt aruncate în mediul înconjurător sau în groa- pa de gunoi, substanţele dăunătoare se pot inltra în pătura de apă de unde pot intra în circuitul apei și deci în alimente, dăunând sănătăţii și bunăstării dumneavoastră. Pentru informaţii mai detaliate cu privire la eliminarea acestui produs, contactaţi In- stituţia competentă în eliminarea deșeurilor me- najere sau Vânzătorul de la care l-aţi achiziţionat. La sfârșitul duratei de viaţă utilă, eliminaţi bateriile cu atenţia cuvenită pentru mediul înconjurător. Bateria conţine material pe- riculos pentru dvs. și pentru mediu. Acea- sta trebuie să e îndepărtată și eliminată separat, într-o structură care acceptă bateriile cu ioni de litiu. Colectarea separată a produselor și a ambalajelor utilizate permite reciclarea materialelor și reutilizarea acestora. Reu- tilizarea materialelor reciclate ajută la pre- venirea poluării mediului și reduce cere- rea de materii prime.

Această mașină este un echipament de grădinărit, mai precis o mașină de tăiat garduri vii portabilă alimentată de la baterie. În principal, mașina este formată dintr-un motor care acţionează un dispozitiv de tăiere. Operatorul poate acţiona comenzile principale păstrând întotdeauna distanţa de siguranţă faţă de dispozitivul de tăiere.

3.1.1 Utilizarea prevăzută

Această mașină a fost proiectată și construită pentru:

• tăierea și uniformizarea arbuștilor și a gardurilor vii, formate din arbuști cu ramuri de dimensiuni reduse (secţiune de maximum 15 mm);

• utilizarea de către un singur operator.

3.1.2 Utilizarea necorespunzătoare

Orice altă utilizare poate periculoasă și poate provoca daune persoanelor și/sau bunurilor. Sunt considerate utilizări necorespunzătoare (fără a se limita însă la următoarele exemple):RO - 6

• tăierea ierbii în general și în special în apropiere de borduri;

• fragmentarea materialelor pentru îngrășarea solului;

• lucrări de cioplire;

• folosirea mașinii cu dispozitivul de tăiere deasupra nivelului umerilor;

• folosirea mașinii pentru tăierea materialelor care nu sunt de origine vegetală;

• utilizarea dispozitivelor de tăiere diferite de cele enumerate în tabelul "Specicaţii tehnice". Pericol de răniri și leziuni grave;

• folosirea mașinii cu mai mulţi conducători. IMPORTANT Utilizarea necorespunzătoare a maşinii atrage cu sine anularea garanției şi declinarea oricărei responsabilități din partea Fabricantului, utilizatorul trebuind să suporte consecințele pentru daunele sau vătămarea personală ori a terților.

3.1.3 Tipologia utilizatorilor

Această mașină este destinată folosirii de către consumatori, adică de operatori neprofesioniști. A fost proiectată pentru amatori.

3.2 SEMNALIZAREA DE SIGURANŢĂ

Pe mașină apar diverse simboluri (Fig. 2). Acestea au rolul de a-i aminti operatorului ce comportament trebuie să adopte pentru a o utiliza cu atenţia și grija necesare. Semnicaţia simbolurilor: ATENŢIE! PERICOL! Această mașină poate periculoasă pentru dvs. sau pentru cei din jur, dacă nu este folosită în mod corespunzător. ATENŢIE! Înainte de a utiliza această mașină, citiţi manualul de instrucţiuni. Utilizaţi protecţii ochelari. Purtaţi mănuși de lucru groase și antialunecare. Nu lăsaţi mașina în ploaie (sau în încăperi cu umiditate) PERICOL DE PROIECŢII! Fiţi atenţi la posibilele proiecţii de materiale efectuate de dispozitivul de tăiere, deoarece pot cauza daune grave persoanelor și lucrurilor.

PERICOL DE PROIECŢII! În timpul utilizării uneltei, îndepărtaţi orice persoană sau animal domestic pe o rază de 15 m de aceasta. Risc de tăiere! Nu vă apropiaţi mâinile și picioarele de lame. IMPORTANT Etichetele adezive deteriorate sau care nu mai pot citite trebuie înlocuite. Solicitați alte etichete la centrul de asistență autorizat din zona dvs.

3.3 ETICHETA DE IDENTIFICARE

A PRODUSULUI Eticheta de identicare conţine următoarele date (Fig. 1 ):

1. Marcă de conformitate CE

2. Numele și adresa Constructorului

3. Nivel de putere acustică

7. Anul de fabricaţie

8. Tensiune de alimentare

Transcrieţi datele de identicare a mașinii în spaţiile corespunzătoare ale etichetei de pe spatele capacului. IMPORTANT Folosiți datele de identicare de pe eticheta de identicare a produsului de ecare dată când contactați atelierul autorizat. IMPORTANT Exemplul declarației de conformitate se aă în ultimele pagini ale manualului.RO - 7 COMPONENTELE PRINCIPALE Mașina este alcătuită din următoarele componente principale, care au funcţiile descrise în continuare (Fig.1 ): A. Motor: furnizează mișcare la dispozitivul de tăiere. B. : este elementul care efectuează tăierea ierbii. C. : permite conducerea mașinii și conţine întrerupătorul de siguranţă. D. Mâner spate: permite conducerea mașinii și conţine comenzile de control principale. E. (pentru transportul și manipularea mașinii): protejează contra contactelor involuntare cu dispozitivul de tăiere, care pot cauza vătămări grave. F. Baterie (accesorii la cerere, par. 16.1): dispozitiv care furnizează curent electric la unealtă; caracteristicile sale și normele de utilizare sunt descrise într-un manual specic. G. (accesorii la cerere, par. 16.2): dispozitiv folosit la încărcarea bateriei; caracteristicile sale și normele de utilizare sunt descrise într-un manual specic. Sunt disponibile două modele pentru încărcătorul de baterii: G1 (încărcare rapidă a bateriei); G2 (încărcare standard a bateriei). Rucsac pentru baterii (accesoriu la cerere, par. 16.3): dispozitiv care permite depozitarea bateriilor.

I. Cablu de conectare: cablu care permite

conectarea mașinii la rucsacul pentru baterii. Simulator de baterie (accesoriu la cerere, par. 16.4): dispozitiv care, dacă este introdus în compartimentul mașinii, permite utilizarea rucsacului pentru baterii. DEZAMBALAREA IMPORTANT Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole. Dezambalarea trebuie să e efectuată pe o suprafață dreaptă și solidă, cu sucient spațiu pentru manipularea mașinii și a ambalajelor, cu instrumentele de lucru corespunzătoare.

1. Deschideţi cutia cu grijă, ind atenţi

să nu pierdeţi componentele.

2. Consultaţi documentele din cutie,

inclusiv aceste instrucţiuni.

3. Scoateţi mașina din cutie.

Eliminaţi cutia și ambalajele conform reglementărilor locale. MONTAREA

Rucsacul pentru baterii este livrat deja asamblat (Fig. 1.H) și poate desprins de pe suportul cu curele (Fig. 3) și transportat manual. Pentru a elibera rucsacul pentru baterii, apăsaţi cele două butoane superioare (Fig. 3.A). Locașurile pentru baterii sunt amplasate în lateralul rucsacului, pe ambele părţi (Fig. 4) În partea dreaptă a rucsacului se aă:

• priză pentru cablu (Fig. 5.A)

• selectorul pentru baterie (Fig. 5.B)

• o priză USB pentru încărcarea altor dispozitive (de ex., telefoane mobile) (Fig. 5.C). Pentru a evita prezenţa unui cablu liber, există oricii pe ambele părţi și în zona din spate prin care puteţi trece cablul de alimentare.

La apăsarea acestui buton, se activează și se dezactivează circuitul electric al mașinii (Fig. 6.A). Un led aprins: Circuitul electric al mașinii este activat (Fig. 6.B). Mașina este pregătită pentru utilizare. Ambele leduri aprinse: mașina funcţionează. Leduri stinse: circuitul electric este complet dezactivtat. IMPORTANT În timpul deplasărilor, nu țineți niciodată degetul pe buton pentru a evita pornirile accidentale.RO - 8 Pictograma „Atenţie” (Fig. 6.F) se aprinde în cazul unei avarii a mașinii (consultaţi tabelul Identicarea problemelor, par. 15).

Permite acţionarea și reglarea vitezei lamei. Acţionarea dispozitivului de tăiere (Fig. 1.B) este posibilă doar dacă se apasă în același timp și maneta de comandă a lamei (Fig. 6.C) și întrerupătorul de siguranţă (Fig. 6.D). Dispozitivul de tăiere se oprește automat la eliberarea manetei sau a întrerupătorului de siguranţă.

Maneta de eliberare (Fig. 6.E) permite reglarea mânerului din spate (g. 1.D) în 3 poziţii diferite faţă de dispozitivul de tăiere, pentru a se putea efectua cât mai comod operaţiunile de nisare a gardurilor vii. Reglarea mânerului trebuie să e efectuată cu butonul de siguranță dezactivat (lumină stinsă).

IMPORTANT Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

Înainte de utilizarea mașinii, este necesar să efectuaţi o suită de controale și operaţii pregătitoare, pentru a vă asigura că munca se va desfășura în mod protabil și în deplină siguranţă. Așezaţi mașina în poziţie orizontală, bine sprijinită pe sol.

Mașina este furnizată fără baterie. Cumpăraţi bateria cu capacitatea cea mai potrivită cerinţelor operaţionale și efectuaţi încărcarea completă, respectând indicaţiile din manualul bateriei. Lista bateriilor omologate pentru această mașină se aă în tabelul „Date tehnice”.

• Înainte de ecare utilizare: – vericaţi starea de încărcare a bateriei urmând indicaţiile din manualul bateriei. Reglarea mânerului Efectuați operațiunea cu butonul de siguranță dezactivat (lumină stinsă).

1. Trageţi înapoi maneta de eliberare

a mânerului din spate (Fig. 7.A);

2. începeţi să rotiţi mânerul din spate (Fig. 7.B);

3. eliberaţi maneta de deblocare (Fig. 7.A);

rotiţi mânerul până când se xează cu un clic în poziţia dorită. IMPORTANT Înainte de a folosi maşina, asigurați-vă că maneta de deblocare a revenit complet în poziția de blocare şi că mânerul din spate este foarte stabil. Mânerul posterior trebuie să rămână în poziție verticală pe toată durata lucrului, independent de poziția în care se aă dispozitivul de tăiere. Utilizarea rucsacului

1. Introduceţi bateria în unul dintre

compartimentele din rucsacul pentru baterii (Fig. 4), împingând-o până la capăt până ce se aude un clicul aferent blocării în poziţie, asigurându- se astfel contactul electric;

2. conectaţi cablul la priza corespunzătoare

(Fig. 5.A) și rotiţi-l până când se aude clicul prin care se blochează în poziţie și se asigură contactul electric;

3. ajustaţi curelele și închideţi

harnașamentul în faţă (Fig. 8).

Efectuaţi următoarele controale de siguranţă și vericaţi dacă rezultatele corespund tabelului.RO - 9 Efectuați întotdeauna controalele de siguranță înainte de folosire.

7.2.1 Control general

Subiect Rezultat Mânere (Fig. 1.C, Fig. 1.D) și protecţii Curăţate, uscate, xate corect și ferm pe mașină Șuruburi pe mașină și pe lamă Bine xate (nu sunt slăbite) Trecerile de aer de răcire Nu sunt blocate Lamă (Fig. 1.B) Ascuţită, fără urme de deteriorare sau de uzură Protecţii Integre, nedeteriorate. Baterie (Fig. 1.F) Nicio daună adusă învelișului său, nicio scurgere de lichid Mașină Nicio urmă de deteriorare sau de uzură Cabluri electrice Întreaga izolaţie intactă. Integre pentru a se evita producerea de scântei Manetă de comandă a lamei (Fig. 6.C), întrerupător de siguranţă (Fig. 6.D) Trebuie să aibă o mișcare liberă, neforţată. Ghid de probă Nicio vibraţie anormală. Niciun sunet anormal

7.2.2 Test de funcţionare a mașinii

în compartimentul său (Fig. 10.A);

2. apăsaţi butonul de

siguranţă (Fig. 9.A) Trebuie să se aprindă lumina verde (circuit electric activat), iar dispozitivul de tăiere nu trebuie să se miște Porniţi mașina (par. 7.3 );

1. acţionaţi simultan

maneta de comandă a lamei (Fig. 9.B) și întrerupătorul de siguranţă (Fig. 9.C);

2. eliberaţi maneta de

comandă a lamei (Fig. 9.B) și întrerupătorul de siguranţă (Fig. 9.C)

să revină automat și rapid în poziţie neutră, iar lama trebuie să se oprească

trageţi maneta de eliberare a mânerului din spate (Fig. 7.A)

se oprească Dacă un singur rezultat nu este corespunzător cu rezultatele din tabelele următoare, se interzice folosirea mașinii! Duceți mașina la un centru de asistență pentru controalele aferente și pentru reparație.

1. Îndepărtaţi protecţia lamei (Fig.

1.E) (dacă este activată);

2. Asiguraţi-vă că lama nu atinge

solul sau alte obiecte;

3. introduceţi corect bateria în

compartimentul său (Fig. 10.A);

4. apăsaţi butonul de siguranţă (Fig. 9.A);

5. acţionaţi simultan maneta de comandă

a lamei (Fig. 9.B) și întrerupătorul de siguranţă (Fig. 9.C).

7.3.2 Pornirea cu simulatorul de

baterie (dacă este prevăzut)

1. Adoptaţi o poziţie de lucru fermă și stabilă;

2. Asiguraţi-vă că lama nu atinge

solul sau alte obiecte;

3. Introduceţi corect simulatorul de baterie

în locașul său de pe mașină (Fig.10.J)

5. selectaţi bateria pe care doriţi să o

activaţi cu ajutorul selectorului (Fig. 5.B)

6. apăsaţi butonul de siguranţă (Fig. 9.A)

7. acţionaţi simultan maneta de comandă

a lamei (Fig. 9.B) și întrerupătorul de siguranţă (Fig. 9.C)

Pentru a efectua această operaţiune cu mașina, procedaţi astfel:

• prindeţi întotdeauna ferm mașina, cu ambele mâini, având dispozitivul de tăiere sub nivelului umerilor; Nu îndepărtați materialul tăiat sau țineți ferm materialul de tăiat în timp ce lama se aă în funcțiune. Asigurați-vă că butonul de siguranță este dezactivat (lumină stinsă) când îndepărtați materialul tăiat. OBSERVAŢIE Pe parcursul utilizării, bateria este protejată contra descărcării totale printr-un dispozitiv de protecție care opreşte maşina şi îi blochează funcționarea.RO - 10 OBSERVAŢIE După un minut de inactivitate, dacă este pornită, maşina se opreşte automat.

7.4.1 Tehnici de lucru

Vă recomandăm să tăiaţi prima dată cele două laturi verticale ale gardului viu și abia apoi partea de sus a acestuia. OBSERVAŢIE Autonomia bateriei (şi, prin urmare, zona cu plante care poate tunsă înainte de reîncărcare) este condiționată de diverşi factori, descrişi la par. 8.2.1.

7.4.1.a Tăiere verticală

Tăierea trebuie executată printr-o mișcare continuă de jos în sus, ţinând lama la o distanţă cât mai mare de corp (Fig. 11).

7.4.1.b Tăiere orizontală

Cele mai bune rezultate se obţin cu lama ușor înclinată (5° - 10°) pe direcţia de tăiere, cu o mișcare în arc de cerc și înaintare lentă și constantă, în special în cazul în care gardul viu este foarte des (Fig. 12).

7.4.2 Recomandări de utilizare

Dacă, în timpul utilizării, lamele se blochează sau se prind în ramurile gardului:

1. opriţi mașina imediat (par. 7.5);

2. așteptaţi ca dispozitivul de

tăiere să se oprească;

3. Îndepărtaţi bateria (par. 8.2.2);

4. Extrageţi materialul prins.

7.4.3 Lubrierea lamelor în timpul lucrului

Dacă dispozitivul de tăiere se încălzește excesiv în timpul lucrului, trebuie să lubriaţi suprafeţele interne lamelor. (par. 8.4). Această operațiune trebuie să e executată cu mașina oprită și cu bateria îndepărtată din locașul său (par. 8.2.2).

Pentru a opri mașina:

• eliberaţi maneta de comandă a lamei (Fig. 9.B) sau întrerupătorul de siguranţă (Fig. 9.C);

• dezactivaţi butonul de siguranţă (lumină stinsă) (Fig. 9.A). După ce ați oprit mașina, este necesar să treacă câteva secunde pentru ca dispozitivul de tăiere să se oprească. Opriţi întotdeauna mașina în următoarele situaţii: – la ecare schimbare a locaţiei de muncă. În timpul deplasărilor, nu țineți niciodată degetul pe butonul de siguranță pentru a evita pornirile accidentale.

7.6.1 După utilizarea cu bateria

• Îndepărtaţi bateria din locașul său și încărcaţi-o (par. 8.2.2).

• Cu dispozitivul de tăiere oprit, aplicaţi carterul de protecţie al lamei (Fig. 1.E).

• Lăsaţi motorul să se răcească înainte de a depozita mașina (indiferent de loc).

• Efectuaţi curăţarea (par. 8.3).

• Asiguraţi-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuiţi componentele deteriorate și strângeţi eventualele șuruburi și buloane slăbite sau contactaţi centrul de asistenţă autorizat.

7.6.2 După utilizarea cu simulatorul

de baterie (dacă este prevăzut)

1. Mutaţi selectorul rucsacului pentru

baterii în poziţia „OFF” (oprit) (Fig. 5.B);

2. scoateţi simulatorul de baterie

de pe mașină (Fig. 13.J);

3. scoateţi rucsacul pentru baterii;

4. decuplaţi cablul de conectare de

la simulatorul de baterie (Fig.13.I) și de la rucsac (g. 5.A)

5. scoateţi bateria de pe rucsac (Fig.

14) și încărcaţi-o (par. 8.2.2);

6. lăsaţi motorul să se răcească înainte de

a depozita mașina (indiferent de loc);

7. efectuaţi curăţarea (par. 8.3);

8. asiguraţi-vă că nu există elemente

slăbite sau deteriorate. Dacă este nevoie, înlocuiţi componentele deteriorate și strângeţi eventualele șuruburi și buloane slăbite sau contactaţi centrul de asistenţă autorizat. IMPORTANT Îndepărtați întotdeauna bateria (par. 8.2.2) şi montați protecția lamei de ecare dată când lăsați maşina neutilizată sau nesupravegheată.RO - 11

IMPORTANT Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole. Înainte de efectuarea oricărei intervenții de întreținere:

• îndepărtați bateria din locașul său și încărcați-o (par. 8.2.2);

• cu dispozitivul de tăiere oprit, aplicați carterul de protecție pe lamă (cu excepția cazurilor de intervenție directă asupra acesteia);

• lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc);

• purtați îmbrăcăminte potrivită, mănuși de lucru și ochelari de protecție;

• citiți instrucțiunile corespunzătoare. – Frecvenţele și tipurile de intervenţie sunt descrise pe scurt în "Tabelul pentru întreţinere" (a se vedea cap. 14). Tabelul de mai jos are scopul de a vă ajuta să păstraţi ecienţa și siguranţa mașinii dvs. Aici sunt indicate principalele intervenţii de întreţinere și intervalele de execuţie pentru ecare din ele. Efectuaţi acţiunea aferentă în funcţie de prima scadenţă care are loc. – Utilizarea pieselor de schimb și a accesoriilor neoriginale poate avea efecte negative asupra funcţionării și siguranţei mașinii. Constructorul nu își asumă nicio răspundere în caz de daune sau vătămări cauzate de aceste produse. – Piesele de schimb originale sunt furnizate la atelierele de asistenţă și la revânzătorii autorizaţi. IMPORTANT Toate operațiunile de întreținere şi de reglare care nu sunt descrise în acest manual trebuie efectuate de vânzătorul dvs. sau la un centru specializat.

Autonomia bateriei (și, prin urmare, suprafaţa verde care poate tunsă înainte de reîncărcare) este condiţionată în primul rând de: a. factori de mediu, care duc la un necesar de energie mai mare: – tăierea/uniformizarea gardurilor vii foarte dese sau umede; – tăierea/uniformizarea arbuștilor cu ramuri de dimensiuni prea mari; b. modul de utilizare al operatorului, care ar trebui să evite: – pornirile și opririle frecvente din timpul sesiunii de lucru; – utilizarea unei tehnici de tăiere necorespunzătoare faţă de activitatea de desfășurat (par. 7.4.1); – o viteză de mișcare de tăiere neadecvată pentru condiţiile gardului de tăiat. Pentru optimizarea autonomiei bateriei se recomandă:

• tăierea gardului când este uscat;

• congurarea unei viteze de mișcare de tăiere potrivită condiţiilor arbuștilor;

• utilizarea celei mai adecvate tehnici de lucru. În cazul în care se dorește folosirea mașinii în sesiuni de lucru mai lungi faţă de cele susţinute de bateria standard, este posibil:

• să achiziţionaţi o baterie standard pentru a înlocui imediat bateria descărcată, fără compromiterea continuităţii de utilizare;

• să achiziţionaţi o baterie cu autonomie mărită faţă de bateria standard (par. 16.1).

8.2.2 Îndepărtarea și reîncărcarea bateriei

1. Apăsaţi pe butonul de blocare situat pe

bateria de pe utilaj (Fig. 13.A) sau pe rucsac (Fig. 14. A) (dacă este prevăzut);

2. scoateţi bateria din utilaj (Fig. 13.B)

sau din rucsacul pentru baterii (Fig. 14.B) (dacă este prevăzut);

3. Îndepărtaţi bateria (Fig. 15.A) în

compartimentul încărcătorului (Fig. 15.B);

4. conectaţi încărcătorul (Fig. 15.B) la

o priză de curent având o tensiune corespunzătoare celei indicate pe plăcuţă;

5. efectuaţi întotdeauna încărcarea completă,

urmând instrucţiunile din manualul bateriei. OBSERVAŢIE Bateria este prevăzută cu o protecție care îi împiedică reîncărcarea dacă temperatura camerei nu este cuprinsă între 0 şi +45 °C. OBSERVAŢIE Bateria poate reîncărcată oricând, chiar şi parțial, fără riscul de a se deteriora.

8.2.3 Remontarea bateriei pe mașină

După reîncărcare:RO - 12

1. scoateţi bateria din locașul său din încărcător

(Fig. 16.A) (evitând să o ţineţi prea mult la încărcat după nalizarea încărcării);

2. conectaţi încărcătorul (Fig. 16.B) de la curent;

3. Introduceţi bateria în locașul său de

pe utilaj (Fig. 10.A) sau într-unul dintre locașurile din rucsacul pentru baterii (Fig. 4) (dacă este prevăzut)

4. împingeţi bateria până la capăt până

ce se aude un clic, blocând-o astfel în poziţie și asigurând contactul electric.

Pentru a reduce riscul de incendiu, păstraţi mașina de tuns iarba și, în special, motorul curate, fără resturi de iarbă, frunze sau grăsime în exces.

• Curăţaţi întotdeauna mașina după folosire utilizând o cârpă curată și umedă, îmbibată cu detergent neutru.

• Îndepărtaţi orice urmă de umezeală folosind o cârpă moale și uscată. Umezeala poate cauza șocuri electrice.

• Nu utilizaţi detergenţi agresivi sau solvenţi pentru curăţarea părţilor din plastic sau a mânerelor.

• Nu spălaţi mașina cu jet de apă și nu udaţi motorul sau componentele electrice.

• Pentru a evita supraîncălzirea și daunele la motor sau la baterie, asiguraţi-vă că fantele de admisie a aerului de răcire sunt întotdeauna curate și neînfundate.

După ecare sesiune de lucru, se recomandă să se cureţe și să se lubrieze lamele pentru a le crește ecienţa și durata de viaţă: Nu atingeți dispozitivul de tăiere înainte de a scoate bateria și de a vă asigura că dispozitivul de tăiere este complet oprit.

• Așezaţi mașina în poziţie orizontală, bine sprijinită pe sol.

• Curăţaţi lamele cu o cârpă uscată și utilizaţi o cârpă în cazul murdăriei rezistente.

• Lubriaţi lamele aplicând un strat subţire de ulei specic, de preferinţă nepoluant, de-a lungul marginii superioare a lamei.

• Menţineţi piuliţele și șuruburile strânse pentru a siguri că mașina este întotdeauna în condiţii sigure de funcţionare.

• Asiguraţi-vă în mod regulat că mânerele sunt xate ferm.

Nu atingeți dispozitivul de tăiere înainte de a scoate bateria și de a vă asigura că dispozitivul de tăiere este complet oprit. Dacă lamele sunt folosite conform instrucţiunilor, nu vor necesita nicio intervenţie de întreţinere și nici să e ascuţite.

Asigurați-vă periodic că lamele nu sunt îndoite, deteriorate sau uzate și că șuruburile sunt strânse corect. Distanţa dintre lame nu necesită niciun reglaj deoarece acestea sunt reglate direct de Fabrică.

Ascuţirea lamelor se impune dacă ecienţa de tăiere scade și crengile se blochează mai des între acestea. Din motive de siguranță, este important ca ascuțirea să se efectueze la un centru de service specializat, care dispune de personal autorizat și de instrumente corespunzătoare pentru efectuarea operațiilor, evitând astfel posibilitatea de a deteriora lama, care ar deveni nesigură în timpul utilizării. Lamele cu tăișurile uzate nu trebuie să e ascuțite, ci trebuie să e întotdeauna înlocuite.

Lama nu trebuie să e niciodată reparată ci doar înlocuită, imediat ce observați semne de ruptură sauRO - 13 depășirea limitei de ascuțire. Din motive de siguranță, se recomandă ca înlocuirea să se efectueze la un centru specializat. Pe această mașină se vor folosi lame pe care este indicat codul din tabelul cu specicaţii tehnice. Datorită faptului că produsul este în continuă evoluţie, lamele menţionate în tabelul "Date tehnice" vor putea înlocuite în timp cu altele având caracteristici de interschimbare și siguranţă similare.

IMPORTANT Normele de siguranță care trebuie respectate în timpul operațiunilor de depozitare sunt descrise în par. 2.4. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole..

10.1 DEPOZITAREA MAŞINII

Atunci când trebuie să depozitaţi mașina:

1. îndepărtaţi bateria din locașul său

și încărcaţi-o (par. 8.2.2);

2. cu dispozitivul de tăiere oprit, aplicaţi

carterul de protecţie al lamei;

3. lăsaţi motorul să se răcească înainte de

a depozita mașina (indiferent de loc);

4. efectuaţi curăţarea (par. 8.3);

5. asiguraţi-vă că nu există elemente slăbite

sau deteriorate. Dacă este nevoie, înlocuiţi componentele deteriorate și strângeţi eventualele șuruburi și buloane slăbite sau contactaţi centrul de asistenţă autorizat;

6. depozitaţi mașina:

– într-un mediu uscat; – într-un loc ferit de intemperii; – într-un loc la care nu au acces copiii; – asigurându-vă că aţi îndepărtat cheile sau sculele folosite pentru întreţinere.

10.2 DEPOZITAREA BATERIEI

Bateria trebuie să e păstrată la umbră, la răcoare și în medii fără umiditate. OBSERVAŢIE În caz de inactivitate îndelungată, reîncărcați bateria o dată la două luni pentru a-i prelungi durata de viață.

11. MANEVRAREA ŞI TRANSPORTUL

De ecare dată când este nevoie să manipulaţi sau să transportaţi mașina, efectuaţi următoarele: – opriţi mașina (par. 7.5); – îndepărtaţi bateria din locașul său și încărcaţi-o (par. 8.2.2); – cu dispozitivul de tăiere oprit, aplicaţi carterul de protecţie al lamei; – purtaţi mănuși de protecţie groase; – Ţineţi strâns mașina de mâner și orientaţi dispozitivul de tăiere în sens contrar sensului de deplasare. La transportarea mașinii cu un autovehicul, trebuie procedaţi astfel: – prindeţi bine mașina cu funii sau cu lanţuri; – așezaţi-o într-un mod în care să nu reprezinte pericol pentru nimeni.

12. ASISTENŢĂ ŞI REPARAŢII

Acest manual furnizează toate informaţiile necesare pentru condusul mașinii și pentru o întreţinere de bază corectă, care poate efectuată de utilizator. Toate intervenţiile de întreţinere și reglare care nu au fost descrise în acest manual se vor efectua numai de vânzătorul de la care aţi achiziţionat mașina sau la un centru specializat, care dispune de cunoștinţele și instrumentele necesare în scopul executării corecte a operaţiilor păstrând intactă siguranţa originală a mașinii. Operaţiile executate în centrele neautorizate sau neadecvate sau de persoane necalicate anulează orice formă de garanţie, și declină orice sarcină sau responsabilitate din partea fabricantului.

• Doar atelierele de service autorizate au dreptul de a efectua reparaţiile și întreţinerea în garanţie.

• Atelierele de asistenţă tehnică autorizate folosesc exclusiv piese de schimb originale. Piesele de schimb și accesoriile originale au fost proiectate special pentru acest tip de mașini.

• Piesele de schimb și accesoriile neoriginale nu sunt aprobate; Utilizarea de piese de schimb și de accesorii neoriginale nu asigură siguranţa mașinii, exonerând constructorul de toate obligaţiile sau responsabilităţile.

• Se recomandă să duceţi mașina o dată pe an la un centru de asistenţă tehnică autorizat pentru întreţinerea, asistenţa și controlul dispozitivelor de siguranţă.

13. ACOPERIREA GARANŢIEI

Garanţia acoperă toate defectele materialelor și toate viciile de fabricaţie. Utilizatorul va trebui să urmeze cu atenţie toate instrucţiunile furnizate în documentele anexate.RO - 14 Garanţia nu acoperă daunele cauzate de:

• neînsușirea instrucţiunilor din documentele însoţitoare;

• utilizarea și montarea inadecvate sau nepermise;

• uzura normală a materialelor de consum, cum ar roţile, lamele, șuruburile de siguranţă și cablurile;

• uzura normală. Cumpărătorul este protejat de legile din ţara sa. Drepturile cumpărătorului prevăzute de legile din ţara sa nu sunt în niciun fel limitate de această garanţie.

Intervenţie Frecvenţă Observaţii MAŞINĂ Vericarea tuturor elementelor de xare Înainte de ecare folosire par. 8.5 Controale de siguranţă/Vericarea comenzilor Înainte de ecare folosire par. 7.2 Vericarea stării de alimentare a bateriei Înainte de ecare folosire * Reîncărcarea bateriei La sfârșitul ecărei utilizări par. 8.2.2

Curăţarea mașinii și a motorului La sfârșitul ecărei utilizări par. 8.3 Curăţarea și lubrierea dispozitivului de tăiere La sfârșitul ecărei utilizări par. 8.4 Vericarea eventualelor defecţiuni ale mașinii. Dacă este cazul, contactaţi centrul de asistenţă autorizat. La sfârșitul ecărei utilizări - Controlarea dispozitivului de tăiere La sfârșitul ecărei utilizări par. 9.1.1 Ascuţirea dispozitivului de tăiere - par. 9.1.2

Înlocuirea dispozitivului de tăiere - par. 9.1.3

• Consultaţi manualul bateriei/încărcătorului bateriei. ** Operaţiune care trebuie efectuată de către vânzătorul de la care aţi achiziţionat mașina sau la un centru specializat

1. La activarea butonului

de siguranţă, nu se aprinde lampa verde Bateria lipsește sau nu a fost introdusă corect Asiguraţi-vă că bateria este bine așezată în locașul său (par. 8.2.3)

2. Activând butonul de

siguranţă, lumina verde nu se aprinde, iar lampa indicatoare (Fig. 6.F) clipește Baterie descărcată Vericaţi starea de încărcare și reîncărcaţi bateria (par. 8.2.2)

3. Motorul se oprește în

timpul funcţionării Bateria nu a fost introdusă corect Asiguraţi-vă că bateria este bine așezată în locașul său (par. 8.2.3)RO - 15

PROBLEMĂ CAUZA PROBABILĂ SOLUŢIE

4. Motorul se oprește

în timpul sesiunii de lucru, iar lampa indicatoare (Fig. 6.F) iluminează intermitent Baterie descărcată Vericaţi starea de încărcare și reîncărcaţi bateria. (par. 8.2.2)

comandă, lama și întrerupătorul de siguranţă activate, dispozitivul de tăiere nu se rotește Mașină de tăiat garduri vii deteriorată. Nu utilizaţi mașina de tăiat garduri vii. Opriţi imediat mașina, scoateţi-i bateria și Contactaţi un centru de asistenţă.

tăiere se încălzește în mod excesiv în timpul utilizării Lubriere insucientă a lamelor Opriţi mașina, așteptaţi oprirea dispozitivului de tăiere, îndepărtaţi bateria, lubriaţi lamele (par.8.4)

7. Dispozitivul de tăiere

intră în contact cu o linie sau cu un cablu electric

DEVENIND EXTREM DE PERICULOASĂ! Prindeţi ferm mașina doar de la mânerul izolat din spate și așezaţi-o cu grijă la distanţă de propria persoană. Întrerupeţi curentul care alimentează linia sau cablul secţionat și îndepărtaţi bateria mai înainte de a elibera dinţii lamei.

8. Dispozitivul de tăiere

intră în contact cu un obstacol. - Opriţi mașina, scoateţi-i bateria și: – vericaţi dacă sunt defecţiuni; – vericaţi dacă sunt părţi slăbite și strângeţi-le; – înlocuiţi sau reparaţi părţile defecte cu părţi identice.

9. Se produc zgomote și/

sau vibraţii excesive în timpul sesiunii de lucru Părţi slăbite sau deteriorate Opriţi mașina, scoateţi-i bateria și: – vericaţi dacă sunt defecţiuni; – vericaţi dacă sunt părţi slăbite și strângeţi-le; – înlocuiţi sau reparaţi părţile defecte cu părţi identice.

10. Mașina emite fum în

timpul funcţionării Mașină de tăiat garduri vii deteriorată. Nu utilizaţi mașina de tăiat garduri vii. Opriţi imediat mașina, scoateţi-i bateria și Contactaţi un centru de asistenţă.

11. Autonomia bateriei

este slabă Condiţii dicile de funcţionare cu consum de curent mai mare Optimizaţi utilizarea (par. 8.2.1) Baterie insucientă pentru cerinţele de funcţionare Folosiţi o a doua baterie sau o baterie cu capacitate mărită (par. 16.1) Degradarea capacităţii bateriei Cumpăraţi o baterie nouăRO - 16

nu efectuează încărcarea bateriei Bateria nu a fost introdusă corect în încărcător Asiguraţi-vă că a fost introdusă corect (par. 8.2.3) Condiţii de mediu necorespunzătoare Efectuaţi încărcarea într-un mediu cu temperatură potrivită (a se vedea manualul de instrucţiuni al bateriei/încărcătorului) Contacte murdare Curăţaţi contactele Încărcătorul nu primește energie electrică Vericaţi dacă ștecherul a fost introdus și dacă există tensiune la priza de curent Încărcător stricat Înlocuiţi cu o piesă de schimb originală Dacă problema continuă, consultaţi manualul bateriei/încărcătorului bateriei

13. Lampa indicatoare

(Fig. 6.F) rămâne aprinsă și luminează x Control automat nereușit Nu utilizaţi mașina. Opriţi imediat mașina, scoateţi-i bateria și contactaţi un Centru de Asistenţă.

14. Lampa indicatoare

(Fig. 6.F) rămâne aprinsă și clipește Eroare de comunicare a bateriei Nu utilizaţi mașina. Opriţi imediat mașina, scoateţi-i bateria și contactaţi un Centru de Asistenţă. Rotor blocat Nu utilizaţi mașina. Opriţi imediat mașina, scoateţi-i bateria și contactaţi un Centru de Asistenţă. Suprasarcină de curent Optimizaţi utilizarea mașinii. Dacă nu reușiţi să rezolvaţi inconvenienţele, chiar după executarea operaţiilor de mai sus, contactaţi vânzătorul de la care aţi achiziţionat mașina.

Sunt disponibile baterii cu diverse capacităţi, pentru diverse cerinţe de operare (Fig. 17). Lista bateriilor omologate pentru această mașină se aă în tabelul „Date tehnice”.

16.2 ALIMENTATOR PENTRU BATERIE

Dispozitiv folosit la încărcarea bateriei: rapidă (Fig. 18.A), standard (Fig. 18.B).

16.3 RUCSAC PENTRU BATERII

Dispozitiv care permite depozitarea a două baterii și asigură curentul electric necesar funcţionării mașinii.. Este prevăzut cu un cablu de conectare la mașină (Fig. 1.I) și cu un selector (Fig. 5.B), care permite selectarea uneia dintre cele două baterii (poziţia „1” și „2”) și „OFF” (Oprit).

16.4 SIMULATOR DE BATERIE

Dispozitiv care, dacă este introdus în compartimentul maşinii, permite utilizarea rucsacului pentru baterii.RU -

2. Declară pe propria răspundere că maşina:

mașină de tuns gard viu de grădină portabil a) Tip / Model de bază c) Număr de serie d) Motor: baterie

3. Este în conformitate cu specificaţiile

directivelor: e) Organism de certificare

4. Referinţă la Standardele armonizate

g) Nivel de putere sonoră măsurat h) Nivel de putere sonoră garantat k) Putere instalată n) Persoană autorizată să întocmească Dosarul Tehnic o) Locul şi Data LT ( Originalių instrukcijų vertimas) EB atitikties deklaracija (Mašinų direktyva 2006/42/CE, Priedas II, dalis A)
