INSTRUKCJA OBSŁUGI HT 500e STIGA

Ręczny sekator akumulatorowy

OSTRZEŻENIE: przed użyciem maszyny, należy uważnie przeczytać niniejszą instrukcję. 171506280/5 01/2024 HT 500 Li 48 HT 700 Li 48PT Corta-sebes portátil alimentado a bateria

POLSKI - Tłumaczenie instrukcji oryginalnej ................................................................................

[2] MAX forsyningsspenning [3] NOMINAL forsyningsspenning [4] Hastighet uten belastning [5] Bladhastighet [6] Kuttelengde [7] Kuttekapasitet [8] Vekt uten batterienhet [9] Artikkelnummer for klippeinnretning [10] Lydtrykknivå [11] Måleusikkerhet [12] Målt lydeektnivå [13] Garantert lydeektnivå [14] Vibrasjonsnivå [15] Tilleggsutstyr på forespørsel [16] Batterienhet [17] Batterilader [18] Batteriryggsekk [19] Batterisimulato (*) Bruk av dette batteriet er kun tillatt med bruk av batteriryggsekk. Det er forbudt å sette batteriet på plass i maskinen. a) MERK: oppgitt totalverdi for vibrasjonene har blitt målt ved å bruke en normal prøvemetode og kan brukes for å sammenligne et redskap med et annet. Den totale vibrasjonsverdien kan også brukes i en foreløpig eksponeringsvurdering. b) ADVARSEl: emisjon av vibrasjoner ved eektiv bruk av redskapet kan avvike fra oppgitt totalverdi, i henhold til måten redskapet brukes på. Derfor er det nødvendig, under arbeidet, å ta i bruk følgende sikkerhetstiltak for å beskytte operatøren: iføre seg hansker ved bruk, begrense maskinens brukstid og korte ned på tiden som man holder inne akselerator kommandospaken.[1] PL - DANE TECHNICZNE [2] Napięcie zasilania MAKS [3] Napięcie zasilania ZNAMIONOWE [4] Prędkość bez obciążenia [5] Prędkość tarczy tnącej [6] Długość cięcia [7] Zakres możliwości cięcia [8] Ciężar bez zespołu akumulatora [9] Kod agregatu tnącego [10] Poziom ciśnienia akustycznego [11] Błąd pomiaru [12] Poziom mocy akustycznej zmierzony [13] Gwarantowany poziom mocy akustycznej [14] Poziom wibracji [15] Akcesoria dostępne na zamówienie [16] Z espół akumulatora [17] Ładowarka akumulatora [18] Plecakowy uchwyt na akumulator [19] Symulator akumulatora (*) Zastosowanie niniejszego akumulatora jest dozwolone wyłącznie wraz plecakowy uchwyt na akumulator. Zakazane jest wkładanie akumulatora do gniazda w maszynie. a) Uwaga: Całkowita wskazana wartość drgań została zmierzona zgodnie ze znormalizowaną metodą badania i może być wykorzystana w celu dokonania porównania między dwoma urządzeniami. Całkowita wartość drgań może być również stosowana do wstępnej oceny zagrożenia. b) UWAGA: emisja drgań w praktycznym zastosowaniu niniejszego narzędzia może się różnić od deklarowanej wartości łącznej, w zależności od sposobu użytkowania urządzenia. Dlatego, w celu zapewnienia bezpieczeństwa użytkownika, konieczne jest podczas pracy z urządzeniem podjęcie następujących środków bezpieczeństwa: noszenie rękawic podczas korzystania z urządzenia, ograniczenie czasu użytkowania urządzenia i skrócenie czasu trzymania wciśniętej dźwigni przepustnicy.

(obr. 14) a nabijte jej (odst. 8.2.2);

1. odmah zaustavite stroj (odl. 7.5);

• Očistite stroj (odl. 8.3).

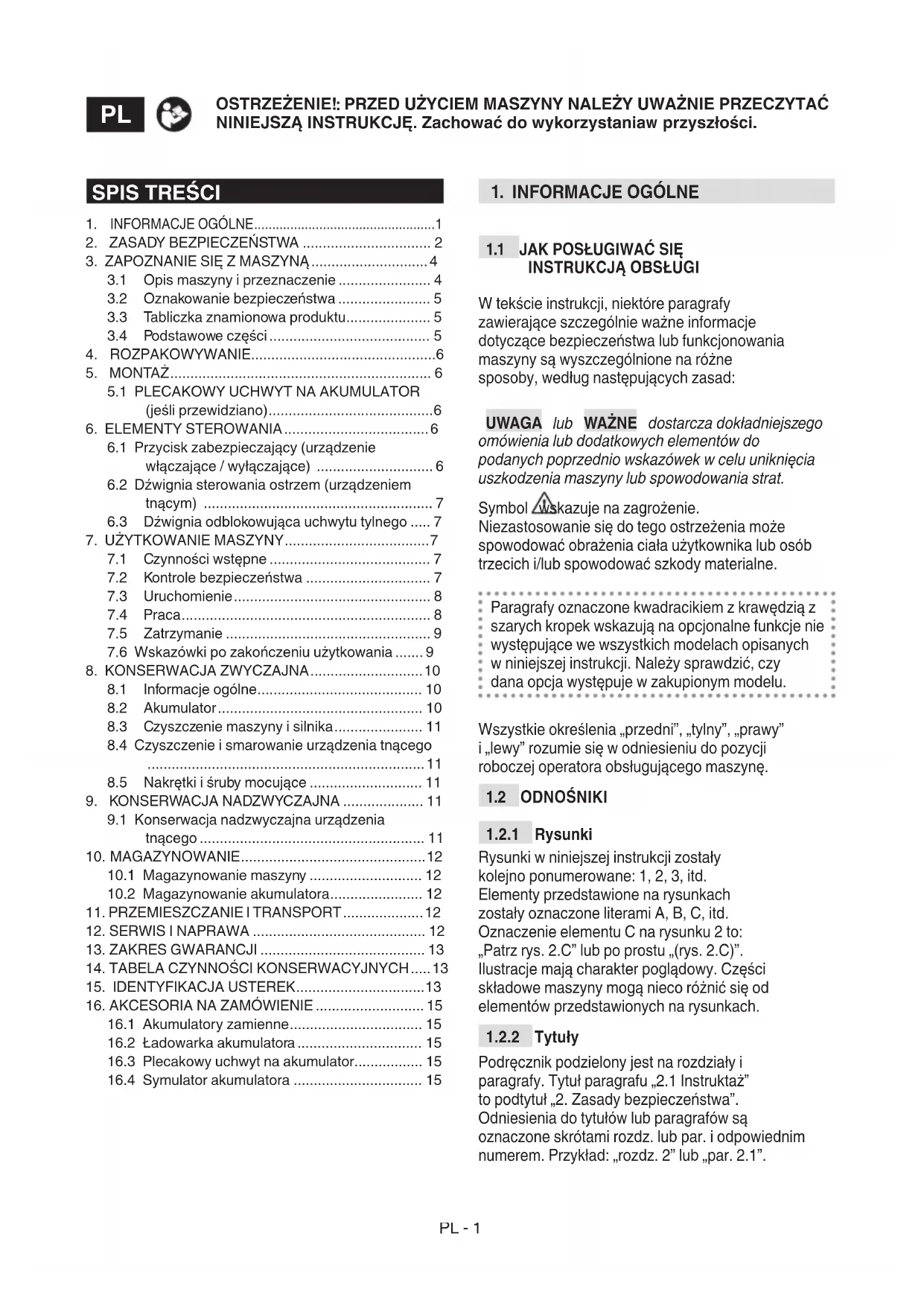

PRZED UŻYCIEM MASZYNY NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ. Zachować do wykorzystania

W tekście instrukcji, niektóre paragrafy zawierające szczególnie ważne informacje dotyczące bezpieczeństwa lub funkcjonowania maszyny są wyszczególnione na różne sposoby, według następujących zasad: UWAGA lub WAŻNE dostarcza dokładniejszego omówienia lub dodatkowych elementów do podanych poprzednio wskazówek w celu uniknięcia uszkodzenia maszyny lub spowodowania strat. Symbol wskazuje na zagrożenie. Niezastosowanie się do tego ostrzeżenia może spowodować obrażenia ciała użytkownika lub osób trzecich i/lub spowodować szkody materialne. Paragrafy oznaczone kwadracikiem z krawędzią z szarych kropek wskazują na opcjonalne funkcje nie występujące we wszystkich modelach opisanych w niniejszej instrukcji. Należy sprawdzić, czy dana opcja występuje w zakupionym modelu. Wszystkie określenia „przedni”, „tylny”, „prawy” i „lewy” rozumie się w odniesieniu do pozycji roboczej operatora obsługującego maszynę.

Rysunki w niniejszej instrukcji zostały kolejno ponumerowane: 1, 2, 3, itd. Elementy przedstawione na rysunkach zostały oznaczone literami A, B, C, itd. Oznaczenie elementu C na rysunku 2 to: „Patrz rys. 2.C” lub po prostu „(rys. 2.C)”. Ilustracje mają charakter poglądowy. Części składowe maszyny mogą nieco różnić się od elementów przedstawionych na rysunkach.

Podręcznik podzielony jest na rozdziały i paragrafy. Tytuł paragrafu „2.1 Instruktaż” to podtytuł „2. Zasady bezpieczeństwa”. Odniesienia do tytułów lub paragrafów są oznaczone skrótami rozdz. lub par. i odpowiednim numerem. Przykład: „rozdz. 2” lub „par. 2.1”.

3.1 Opis maszyny i przeznaczenie ....................... 4

3.2 Oznakowanie bezpieczeństwa ....................... 5

3.3 Tabliczka znamionowa produktu ..................... 5

3.4 Podstawowe części ........................................ 5

(jeśli przewidziano) ......................................... 6

6. ELEMENTY STEROWANIA .................................... 6

6.1 Przycisk zabezpieczający (urządzenie

włączające / wyłączające) ............................. 6

6.2 Dźwignia sterowania ostrzem (urządzeniem

tnącym) ......................................................... 7

6.3 Dźwignia odblokowująca uchwytu tylnego ..... 7

7. UŻYTKOWANIE MASZYNY .................................... 7

7.1 Czynności wstępne ........................................ 7

7.6 Wskazówki po zakończeniu użytkowania ....... 9

8. KONSERWACJA ZWYCZAJNA ............................ 10

8.1 Informacje ogólne ......................................... 10

8.2 Akumulator ................................................... 10

8.3 Czyszczenie maszyny i silnika ...................... 11

8.4 Czyszczenie i smarowanie urządzenia tnącego

8.5 Nakrętki i śruby mocujące ............................ 11

9. KONSERWACJA NADZWYCZAJNA .................... 11

9.1 Konserwacja nadzwyczajna urządzenia

Przeczytać wszystkie zalecenia, in- strukcje, ilustracje i specykacje dostarc- zone z maszynąspecykacje dostarczone z maszyną. Nieprzestrzeganie zamieszczonych poniżej instrukcji może spowodować porażenie prądem, pożary i/lub poważne obrażenia ciała. Zachować wszystkie zalecenia i instrukcje do wykorzystania w przyszłości. Pojęcie “urządzenie elektryczne cytowane w w zaleceniach bezpieczeństwa odnosi się do urząd- zenia z zasilaniem sieciowym (z kablem) lub z za- silaniem akumulatorowym (bez kabla).

1) Bezpieczeństwo miejsca pracy

a) Utrzymywać w czystości miejsce pracy. Powierzchnie ciemne i nieuporządkowane sprzyjają wypadkom. b) Nie używać urządzeń elektrycznych w środowiskach zagrożonych wybuchem, w obecności łatwopalnych cieczy, gazów lub pyłów. Narzędzia elektryczne wytwarzają iskry, które mogą spowodować zapalenie pyłu lub oparów. c) Przeprowadzać prace z użyciem narzęd- zi elektrycznych z dala od dzieci i osób postronnych. Nieuwaga może spowodo- wać utratę kontroli nad tymi narzędziami.

2) Bezpieczeństwo elektryczne

a) Wtyczki urządzeń elektrycznych muszą pasować do gniazda. Nigdy nie dokony- wać modykacji wtyczki. Nie stosować wtyczek zastępczych dla urządzeń elek- trycznych wyposażonych w instalację uziemiającą. Niezmodykowane wtyczki i pasujące gniazda zmniejszą ryzyko pora- żenia prądem. b) Unikać kontaktu ciała z uziemionymi powierzchniami jak rury, grzejniki, ku- chenki i lodówki. Uziemienie ciała zwięk- sza ryzyko porażenia prądem. c) Nie wystawiać elektronarzędzi na działanie deszczu lub wilgotności. Wej- ście wody, która przedostaje się do urzą- dzenia elektrycznego zwiększa ryzyko po- rażenia prądem elektrycznym. d) Pamiętać o prawidłowym użyciu kabla. Nigdy nie używać kabla do przenosze- nia, ciągnięcia lub odłączania elektro- narzędzia. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Zniszczone lub splątane kable zwiększają ryzyko porażenia prądem elektrycznym. e) Używając elektronarzędzia na zewnątrz, stosować przedłużacz odpowiedni do użycia na zewnątrz. Użycie przewodu z przedłużaczem odpowiednim do użycia na zewnątrz zmniejsza ryzyko porażenia prą- dem elektrycznym. f) Jeżeli używanie elektronarzędzia w wilgotnym miejscu jest nieuniknione, należy użyć zasilacza zabezpieczone- go wyłącznikiem różnicowoprądowym (RCD). Zastosowanie wyłącznika RCD zmniejsza ryzyko porażenia prądem elek- trycznym.

3) Bezpieczeństwo osobiste

a) Należy zachować ostrożność i zdrowy rozsądek podczas wykonywania czyn- ności z użyciem elektronarzędzia. Nie używać urządzeń elektrycznych, gdy jest się zmęczonym lub pod wpływem środków odurzających, alkoholu lub leków. Moment nieuwagi podczas użytko- wania urządzenia elektrycznego może spo- wodować poważne obrażenia ciała. b) Stosować odzież ochronną. Zakładać zawsze okulary ochronne. Stosowanie sprzętu ochronnego takiego jak maski prze- ciwpyłowe, obuwie antypoślizgowe, kaski ochronne lub ochronniki słuchu zmniejsza ryzyko spowodowania obrażeń ciała. c) Unikać przypadkowego uruchamiania narzędzia. Przed włożeniem akumu- latora, chwyceniem i przemieszcze- niem urządzenia elektrycznego, należy upewnić się, że jest ono wyłączone. Przenoszenie urządzenia elektrycznego z palcem umieszczonym na wyłączniku lub umieszczanie akumulatora z wyłącznikiem ustawionym w pozycji “ON” sprzyja powsta- waniu wypadków. d) Przed uruchomieniem urządzenia elektrycznego należy zdjąć wszystkie klucze i narzędzia regulujące. Klucz lub narzędzie regulujące, które pozostają w kontakcie z częścią wirującą mogą stwo- rzyć ryzyko obrażeń ciała. e) Zachować równowagę. Utrzymywać za- wsze odpowiednią postawę i zachować równowagę ciała. Umożliwia to lepszą kontrolę nad pracą urządzenia elektryczne- go w nieprzewidzianych sytuacjach. f) Stosować odpowiednią odzież. Nie za- kładać obszernych ubrań oraz biżuterii. Trzymać włosy, części ubrania i ręka- wice w odpowiedniej odległości od ru- chomych części urządzenia. Obszerne ubrania, biżuteria lub długie włosy mogą zaplątać się w ruchome części urządzenia.PL - 3 g) Jeśli obecne są przyrządy do podłącze- nia do urządzeń wchłaniających i gro- madzących kurz, należy upewnić się, że są one odpowiednio podłączone i właściwie stosowane. Korzystanie z tego typu urządzeń może ograniczyć ryzyko związane z obecnością kurzu. h) Nie pozwolić, aby pewność nabyta w związku z częstym użyciem maszyny sprawiła, że zostaną zignorowane za- sady bezpieczeństwa. Niedbałość może w ułamku sekundy spowodować poważne obrażenia.

4) Użytkowanie i zabezpieczanie urządzenia

elektrycznego. a) Nie przeciążać urządzenia elektryczne- go. Użytkować urządzenie elektryczne w sposób odpowiedni do wykonywanej pracy. Odpowiednie urządzenie elektrycz- ne wykona pracę lepiej, w sposób bardziej bezpieczny i z prędkością, do której zostało zaprojektowane. b) Nie używać urządzenia elektrycznego, jeżeli wyłącznik nie jest w stanie go normalnie włączyć lub wyłączyć. Urzą- dzenie elektryczne, które nie może być włą- czone za pomocą wyłącznika jest niebez- pieczne i musi być naprawione. c) Wyjąć akumulator z gniazda przed wykonaniem jakichkolwiek czynności regulacyjnych, wymianą akcesoriów lub przed odłożeniem elektronarzędzia. Po- wyższe środki bezpieczeństwa zmniejszają ryzyko przypadkowego włączenia urządze- nia elektrycznego. d) Przechowywać nieużytkowane urząd- zenia elektryczne z dala od dzieci i nie pozwalać na ich użytkowanie przez osoby, które nie zapoznały się z nimi i z instrukcją ich obsługiwania. Urządzenia elektryczne są niebezpieczne w rękach nie- doświadczonych użytkowników. e) Dbać o prawidłową konserwację ur- ządzeń elektrycznych. Sprawdzać czy części ruchome są ustawione liniowo i posiadają swobodę ruchu, czy nie ma pękniętych części lub czy nie zaistniały inne warunki, które mogłyby wpłynąć na funkcjonowanie urządzenia elek- trycznego. W przypadku uszkodzeń, urządzenie elektryczne musi być napra- wione przed powtórnym jego użyciem. Wiele wypadków jest spowodowanych nie- dostateczną konserwacją. f) Przechowywać elementy tnące odpowiednio naostrzone i wolne od brudu i zanieczyszczeń. Odpowiednia konserwacja elementów tnących i ostrzenie krawędzi tnących sprawia, że są one mniej podatne na zacięcia i łatwiejsze do kontro- lowania. g) Korzystać z urządzenia elektrycznego i akcesoriów zgodnie z zaleceniami, z uwzględnieniem warunków pracy i ro- dzaju pracy do wykonania. Użycie urzą- dzenia elektrycznego w sposób niezgodny z jego przeznaczeniem może doprowadzić do niebezpiecznych sytuacji. h) Utrzymywać uchwyty suche, czyste i wolne od oleju i smaru. Śliskie uchwyty uniemożliwiają bezpieczną obsługę i kon- trolę narzędzia w nieprzewidzianych sytu- acjach.

5) Wykorzystanie i środki ostrożności

dotyczące stosowania narzędzi akumula- torowych a) Ładować wyłącznie za pomocą ład- owarki wskazanej przez producenta. Ła- dowarka odpowiednia do konkretnego typu zespołu akumulatorowego może stwarzać ryzyko pożaru, gdy używana jest do łado- wania innych zespołów akumulatorowych. b) Stosować narzędzia elektryczne wyłącznie z odpowiednio przysto- sowanymi do nich zespołami akumu- latorowymi. Stosowanie jakiejkolwiek innego zespołu akumulatorowego może stwarzać ryzyko obrażeń i pożaru. c) Kiedy zespół akumulatorowy nie jest użytkowany, należy trzymać go z dala od innych przedmiotów metalowych, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe przed- mioty metalowe, które mogą spowo- dować połączenie dwóch zacisków. Wywoływanie zwarcia na zaciskach aku- mulatora może spowodować oparzenia lub pożar. d) Jeśli akumulator jest w złym stanie technicznym, może powstać wyciek: unikać wszelkiego kontaktu z nim. Je- śli dojdzie do przypadkowego kontaktu skóry z płynem akumulatorowym, nie- zwłocznie spłukać wodą. Jeśli płyn do- stanie się do oczu, należy natychmiast zwrócić się o pomoc medyczną. Płyn wy- ciekający z akumulatora może powodować podrażnienia skóry lub poparzenia. e) Nie używać uszkodzonego lub zmody- kowanego akumulatora lub przyrządu. Uszkodzone lub zmodykowane akumu- latory mogą zachowywać się w nieprzewi- dywalny sposób, powodując pożar, wybuch lub ryzyko obrażeń. f) Nie wystawić akumulatora na działanie ognia lub zbyt wysokich temperatur. Na- rażenie na ogień lub temperatury przekra- czające 130°C może spowodować wybuch.PL - 4 UWAGA. Temperaturę „130°C” można za- stąpić temperaturą „265°F”. g) Postępować zgodnie z instrukcjami dotyczącymi ładowania i nie ładować akumulatora poza zakresem tempera- tur wskazanym w instrukcji. Niewłaściwe ładowanie lub ładowanie w temperaturach poza podanym zakresem może uszkodzić akumulator i zwiększyć ryzyko pożaru.

a) Urządzenie elektryczne powinno być naprawiane przez wykwalikowany personel przy wykorzystaniu wyłącznie oryginalnych części zamiennych. Umoż- liwia to zapewnienie bezpieczeństwa urzą- dzenia elektrycznego. b) Nigdy nie naprawić uszkodzonych aku- mulatorów. Konserwację akumulatorów powinien wykonywać wyłącznie producent lub autoryzowany serwis.

a) Trzymać wszystkie części ciała z dala od ostrza. Nie usuwać ciętego materiału ani nie przytrzymywać go, gdy ostrza są w ru- chu. Ostrza nadal poruszają się po wyłączeniu przełącznika. Chwila nieuwagi podczas pracy z nożycami do żywopłotu może spowodować poważne obrażenia ciała. b) Przenieść nożyce do żywopłotu, trzy- mając je za uchwyt z nieruchomym ostrzem i uważając, aby nie uruchomić żadnego pr- zełącznika zasilania. Prawidłowy transport nożyc do żywopłotu zmniejsza ryzyko niezamier- zonego uruchomienia i późniejszych obrażeń ciała spowodowanych przez ostrze. c) Podczas transportu lub przechowywania nożyc do żywopłotu należy zawsze zakład- ać osłonę ostrza. Odpowiednie obchodzenie się z nożycami do żywopłotu zmniejsza ryzyko obrażeń spowodowanych pracą ostrza. d) Podczas usuwania zakleszczonego ma- teriału lub serwisowania narzędzia należy upewnić się, że wszystkie przełączniki są wyłączone, a akumulator został wyjęty lub odłączony. Nieprzewidziane uruchomienie nożyc do żywopłotu podczas usuwania zak- leszczonego materiału lub konserwacji może spowodować poważne obrażenia ciała. e) Chwytać urządzenie elektryczne tylko w miejscach izolowanych przez uchwyty, po- nieważ ostrze mogłoby się zetknąć z ukryty- mi przewodami. Ostrza stykające się z przewo- dem pod napięciem mogą spowodować, że odsłonięte metalowe części nożyc do żywopłotu znajdą się pod napięciem, co może doprowadzić do porażenia prądem operatora. f) Trzymać wszystkie przewody zasilające i kable z dala od obszaru cięcia. Kable zasi- lające mogą być ukryte w żywopłotach lub kr- zakach i zostać przypadkowo przecięte przez ostrze. g) Nie używać nożyc do żywopłotu przy złej pogodzie, zwłaszcza jeśli istnieje ryzyko porażenia. Zmniejsza to ryzyko porażenia pio- runem. h) Podczas wykonywania prac maszyną, powinna ona być zawsze trzymana moc- no obydwoma rękami. Stosowanie tylko je- dnej ręki może doprowadzić do utraty kontroli nad urządzeniem i doprowadzić do poważnych obrażeń ciała. W przypadku uszkodzeń lub wypadków przy pracy, należy natychmiast wyłączyć sil- nik i oddalić maszynę tak, aby nie powodować dalszych szkód; w przypadku wypadków z obrażeniami ciała obsługującego lub osoby trzeciej, natychmiast aktywować procedurę pierwszej pomocy, najbardziej właściwą do zaistniałej sytuacji i zwrócić się do Placówki zdrowia w celu poddania się niezbędnej kuracji. Dokładnie usunąć wszelkie pozo- stałości, które mogłyby spowodować szko- dy lub obrażenia wobec osób lub zwierząt, gdyby pozostały niezauważone. Przedłużone narażenie na drgania może spowodować zranienia i zaburzenia neurologiczno-naczyniowe (znane również jako “fenomen Raynauda” lub “biała ręka”) przede wszystkim u cierpiących na zaburze- nia krążenia. Objawy mogą dotyczyć rąk, na- dgarstków oraz palców i charakteryzują się utratą czucia, mrowieniem, świerzbieniem, bólem, utratą barwy lub zmienioną strukturą skóry. Objawy te mogą nasilić się wskutek niskiej temperatury otoczenia i/lub zbyt moc- nego ściskania uchwytu. Przy pojawieniu się tego typu oznak należy zredukować czas użytkowania maszyny i skonsultować się z lekarzem.

2.3 KONSERWACJA, PRZECHOWYWANIE

Regularna konserwacja i właściwe prze- chowywanie maszyny pozwalają zapewnić bezpieczeństwo użytkowania i wysoką wydaj- ność.

• Podczas zatrzymywania maszyny w celu konserwacji, kontroli, przechowywania lub wymiany osprzętu należy wyłączyć silnik, odłączyć maszynę od zasilania i upew-PL - 5 nić się, że wszystkie ruchome części są całkowicie zatrzymane.

• Przed przystąpieniem do kontroli, regulacji i przechowywania maszyny należy odczekać, aż ostygnie.

• Maszynę należy przechowywać w czystości, w suchym miejscu i poza zasięgiem dzieci.

• Nigdy nie używać maszyny, gdy jej części składowe są zużyte lub uszkodzone. Uszko- dzone lub zużyte części muszą zostać wy- mienione i nigdy nie mogą być naprawiane. Należy używać wyłącznie oryginalnych części zamiennych.

• W celu zmniejszenia zagrożenia pożar- owego, nie należy pozostawiać pojemników z odpadami wewnątrz pomieszczenia. Poziom hałasu i drgań podany w ni- niejszych instrukcjach przedstawia ma- ksymalne, dopuszczalne wartości tych pa- rametrów podczas użytkowania maszyny. Stosowanie źle wyważonego narzędzia tnącego, zbyt wysoka prędkość ruchu, nie- prawidłowe wykonywanie konserwacji lub jej brak wpływają w istotny sposób na zwiększ- enie emisji hałasu i poziomu drgań. W związku z powyższym należy powziąć środki zapo- biegawcze mające na celu usunięcie ewen- tualnych skutków zbyt wysokiego hałasu i nadmiernych drgań, wykonywać regularną konserwację urządzenia, stosować ochron- niki słuchu oraz robić przerwy podczas pracy.

2.4 AKUMULATOR/ŁADOWARKA

OSTRZEŻENIE Poniższe przepisy bezpieczeństwa dotyczą wymogów bezpieczeństwa zawartych w in- strukcji obsługi ładowarki.

• Do ładowania akumulatora należy używać wyłącznie ładowarek akumulatora zalecanych przez producenta. Zastosowanie niewłaściwej ładowarki akumulatora może spowodować po- rażenie prądem, przegrzanie lub wyciek płynu żrącego z akumulatora.

• Używać wyłącznie ściśle określonych aku- mulatorów, zalecanych przez producenta i odpowiednich do użytkowanego urządzen- ia. Stosowanie innych akumulatorów może być przyczyną powstania obrażeń ciała oraz stwarzać ryzyko pożaru.

• Nieużywany akumulator należy przechowywać z dala od spinaczy biurowych, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zwarcie styków. Zwarcie styków akumulatora może spowodować zapalanie lub pożar.

• Nie używać ładowarki akumulatora w obec- ności oparów, substancji łatwopalnych lub na powierzchniach łatwopalnych takich jak papier, tkanina itp. Podczas ładowania, ład- owarka akumulatora ulega nagrzaniu, co mo- głoby spowodować pożar.

• Podczas transportu akumulatorów, uważać, aby kontakty nie zostały ze sobą połączone i nie używać pojemników metalowych do tran- sportu

2.5 OCHRONA ŚRODOWISKA

• Przestrzegać skrupulatnie lokalnych przepi- sów dotyczących usuwania opakowań, zni- szczonych części, czy jakichkolwiek innych elementów zanieczyszczających środowisko; odpady te nie mogą być wyrzucane do śm- ieci, ale muszą być oddzielone i składowane w odpowiednich punktach selektywnego gro- madzenia odpadów, które przeprowadzą utyli- zację tych materiałów.

• Należy skrupulatnie przestrzegać lokalnych przepisów dotyczących utylizacji odpadów.

• Po ostatecznym zaniechaniu używania maszyny, nie porzucać jej w środowisku, lecz zwrócić się do punktu selektywnego groma- dzenia odpadów, zgodnie z obowiązującymi lokalnymi przepisami. Nie wyrzucać urządzeń elektrycznych wraz z odpadami domowymi. Zgodnie z Dyrektywą Europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej wykonawstwa zgodnie z przepisami krajowymi, zużyte urządz- enia elektryczne muszą być zbierane oddzielnie w celu ponownego ich wykorzystania w sposób pr- zyjazny dla środowiska. Jeżeli urządzenia elektryczne są usuwane na składowisku odpadów lub w terenie, szkodliwe substancje mogą dotrzeć do wód gruntowych i wejść do łańcucha pokar- mowego, powodując zagrożenie dla zdrowia lu- dzkiego i dobrego samopoczucia. Aby uzyskać więcej szczegółowych informacji na temat utyli- zacji tego produktu, należy zwrócić się do organu odpowiedzialnego za utylizację odpadów z go- spodarstw domowych lub do Państwa sprze- dawcy. Pod koniec okresu użytkowania, w trosce o środowisko naturalne, dokonać utyli- zacji akumulatora. Akumulator zawiera materiał, który jest niebezpieczny dla osób i otoczenia. Akumulator powinien być poddany utylizacji w wyspecjalizowanym pun- kcie, który zajmuje się recyklingiem akumulatorów litowo-jonowych.PL - 6 Dzięki selektywnej zbiórce zużytych pro- duktów i opakowań możliwy jest recykling i ponowne wykorzystanie materiałów. Po- nowne wykorzystanie materiałów pocho- dzących z recyklingu chroni środowisko naturalne i zmniejsza popyt na surowce.

Niniejsza maszyna jest urządzeniem ogrodniczym o nazwie przenośne nożyce do żywopłotu zasilane przez akumulator. Główną częścią maszyny jest silnik, który uruchamia urządzenie tnące. Operator może wykonywać czynności i posługiwać się głównymi przyciskami sterującymi, utrzymując się zawsze w bezpiecznej odległości od urządzenia tnącego.

3.1.1 Użytkowanie zgodne z przeznaczeniem

Maszyna została zaprojektowana i stworzona do:

• cięcia i wyrównywania krzewów i żywopłotów składających się z gałązek o małych rozmiarach (o średnicy nie przekraczającej 15 mm);

• użytkowania tylko przez jednego operatora.

3.1.2 Niewłaściwe użytkowanie

Jakiekolwiek inne zastosowanie odbiegające od powyżej opisanego może okazać się niebezpieczne i spowodować szkody dla osób i/ lub mienia. Niewłaściwe użycie urządzenia stanowią (przykładowo podane czynności, ale nie tylko):

• koszenie trawy, w szczególności w pobliżu krawężników;

• rozdrabnianie materiałów do kompostowania;

• przycinanie drzew i krzewów;

• używanie urządzenia z ostrzem tnącym powyżej linii ramion operatora;

• używanie urządzenia do cięcia materiałów pochodzenia nie roślinnego;

• korzystanie z urządzeń tnących innych niż te wymienione w tabeli "Dane techniczne". Ryzyko poważnego uszkodzenia ciała i zranienia;

• jednoczesne użytkowanie maszyny przez więcej niż jedną osobę. WAŻNE Niewłaściwe użytkowanie maszyny prowadzi do utraty gwarancji i zwalnia producenta od wszelkiej odpowiedzialności, obciążając użytkownika wszelkimi zobowiązaniami wynikającymi ze szkód lub obrażeń ciała własnych lub wobec osób trzecich.

3.1.3 Typologia użytkowników

Niniejsze urządzenie jest przeznaczone do użytku przez konsumentów, czyli nieprofesjonalnych operatorów. Niniejsze urządzenie przeznaczone jest „do użytku hobbystycznego”.

3.2 OZNAKOWANIE BEZPIECZEŃSTWA

Na urządzeniu pojawiają się różne symbole (Rys. 2). Ich zadaniem jest przypominanie użytkownikowi o konieczności zachowania ostrożności i uwagi podczas korzystania z maszyny. Znaczenie symboli: OSTRZEŻENIE! NIEBEZPIECZEŃSTWO! W przypadku nieprawidłowego użytkowania maszyna może stanowić zagrożenie dla samego operatora oraz dla innych osób. OSTRZEŻENIE! Przed rozpoczęciem użytkowania urządzenia prosimy przeczytać instrukcję. Stosować okulary ochronne. Nosić grube rękawice antypoślizgowe. Nie wystawiać urządzenia na działanie deszczu (lub wilgoci) ZAGROŻENIE WYRZUTEM! Należy zwrócić uwagę na ewentualnie elementy wyrzucane przez ostrze, gdyż mogą one powodować poważne obrażenia osób lub szkody mienia.

ZAGROŻENIE WYRZUTEM! Oddalić wszystkie osoby lub zwierzęta domowe na odległość co najmniej 15 m podczas użytkowania maszyny!PL - 7 Ryzyko skaleczeń! Nie zbliżać dłoni, ani stóp do ostrzy. WAŻNE Uszkodzone lub nieczytelne etykiety należy wymienić. Zwrócić się o nowe etykiety do autoryzowanego serwisu.

3.3 TABLICZKA ZNAMIONOWA PRODUKTU

Tabliczka znamionowa zawiera następujące dane (Rys. 1 ):

1. Znak zgodności CE

2. Nazwa i adres producenta

3. Poziom mocy akustycznej

8. Napięcie zasilania

Zapisać dane identykacyjne maszyny w odpowiednich polach na etykiecie zamieszczonej z tyłu okładki. WAŻNE Używać danych identykacyjnych zamieszczonych na etykiecie w przypadku kontaktowania się z autoryzowanym serwisem. WAŻNE Przykładowa Deklaracja Zgodności znajduje się na ostatnich stronach instrukcji.

3.4 PODSTAWOWE CZĘŚCI

Urządzenie składa się z następujących elementów, które spełniają następujące funkcje (Rys.1 ): A. Silnik: wprawia w ruch urządzenie tnące. B. Ostrze (urządzenie tnące): jest to element przeznaczony do cięcia roślinności. C. Uchwyt przedni: umożliwia manipulację urządzeniem i posiada wyłącznik bezpieczeństwa. D. Tylny uchwyt: umożliwia manipulację urządzeniem i zlokalizowane są na nim główne przyciski sterujące. E. Osłona ostrza (do transportu i obsługi urządzenia): chroni przed przypadkowym kontaktem z urządzeniem tnącym, które może powodować poważne obrażenia. F. Akumulator (akcesoria na zamówienie, par. 16.1): urządzenie to dostarcza niezbędnej do pracy silnika energii; jego charakterystyka i zasady użytkowania opisane są w oddzielnej instrukcji. G. Ładowarka (akcesoria na zamówienie, par. 16.2): urządzenie przeznaczone do ładowania akumulatora; jego charakterystyka i zasady użytkowania opisane są w oddzielnej instrukcji. Dostępne są dwa modele ładowarki akumulatora: G1 (ładowarka do szybkiego ładowania); G2 (standardowa ładowarka). H. Plecakowy uchwyt na akumulator (dostępny na zamówienie, par.16.3): urządzenie umożliwiające zamontowanie akumulatorów.

I. Przewód przyłączeniowy: przewód

umożliwiający podłączenie maszyny do plecakowego uchwytu na akumulator. J. Symulator akumulatora (dostępny na zamówienie, par.16.4): urządzenie, które, jeśli jest umieszczone w przedziale maszyny, umożliwia użytkowanie plecakowego uchwytu na akumulator.

WAŻNE Zasady bezpieczeństwa pracy zostały opisane w rozdz. 2. Postępować zgodnie z poniższymi instrukcjami, aby uniknąć poważnych zagrożeń i niebezpieczeństw podczas pracy maszyny. Rozpakowania urządzenia należy dokonywać na płaskiej i stabilnej powierzchni, w miejscu umożliwiającym przemieszczanie maszyny i opakowań, używając zawsze odpowiednich narzędzi.

1. Otworzyć opakowanie zachowując ostrożność,

by nie zgubić znajdujących się w nim elementów.

2. Zapoznać się z dokumentacją znajdującą się

w opakowaniu, np. z niniejszymi instrukcjami.

3. Wyjąć urządzenie z opakowania.

4. Usunąć karton i inne elementy opakowania

zgodnie z obowiązującymi przepisami.PL - 8

AKUMULATOR (JEŚLI PRZEWIDZIANO) Plecakowy uchwyt na akumulator jest dostarczany już zmontowany (Rys. 1H), może zostać odłączony od wspornika pasków (Rys. 3) i może być transportowany w ręku. Aby odczepić plecakowy uchwyt na akumulator, nacisnąć dwa górne przyciski (Rys. 3.A). Obsady akumulatorów znajdują się po obydwu stronach plecaka (Rys. 4) Po prawej stronie plecaka znajduje się:

• gniazdo kablowe (Rys. 5.A)

• przełącznik akumulatora (Rys. 5.B)

• gniazdo USB do ładowania innych urządzeń (np. telefony komórkowe) (Rys. 5.C). Aby uniknąć zwisającego przewodu, po obydwu stronach i z tyłu przygotowano tunele, przez które można poprowadzić przewód zasilania.

/ WYŁĄCZAJĄCE) Naciskając ten przycisk włącza się i wyłącza zasilanie elektryczne urządzenia (rys. 6.A). Dioda włączona: Obwód elektryczny maszyny jest włączony (rys. 6.B). Urządzenie jest gotowe do użycia. Obydwie diody włączone: maszyna jest uruchomiona. Diody zgaszone: Zasilanie elektryczne jest całkowicie wyłączone. WAŻNE Podczas przenoszenia urządzenia, nigdy nie trzymać palca na przycisku, aby zapobiec przypadkowemu włączeniu się urządzenia. Ikona “Uwaga” (Rys. 6.F) podświetla się w przypadku awarii maszyny (zapoznać się z tabelą Identykacja usterek, par. 15).

6.2 DŹWIGNIA STEROWANIA OSTRZEM

(URZĄDZENIEM TNĄCYM) Umożliwia ona obsługę i regulację prędkości ostrza. Uruchomienie urządzenia tnącego (Rys. 1.B) jest możliwe jedynie, jeśli w tym samym czasie naciśnięta zostanie dźwignia sterowania ostrzem (Rys. 6.C) i przełącznik bezpieczeństwa (Rys. 6.D). Urządzenie tnące zatrzymuje się automatycznie po zwolnieniu dźwigni lub wyłącznika bezpieczeństwa.

6.3 DŹWIGNIA ODBLOKOWUJĄCA

UCHWYTU TYLNEGO Dźwignia odblokowująca (Rys. 6.E) umożliwia regulację ustawienia uchwytu tylnego (Rys. 1.D) w 3 różnych pozycjach w stosunku do urządzenia tnącego, co pozwala operatorowi przyjęcie jak najwygodniejszej pozycji podczas przycinania żywopłotu. Regulacja uchwytu powinna odbywać się z wyłączonym przyciskiem bezpieczeństwa (lampka nie świeci się).

7. UŻYTKOWANIE MASZYNY

WAŻNE Zasady bezpieczeństwa pracy zostały opisane w rozdz. 2. Postępować zgodnie z poniższymi instrukcjami, aby uniknąć poważnych zagrożeń i niebezpieczeństw podczas pracy maszyny.

7.1 CZYNNOŚCI WSTĘPNE

Przed rozpoczęciem pracy należy dokonać pewnych kontroli i czynności, niezbędnych do zapewnienia bezpiecznych warunków pracy jak i również jak najwyższej wydajności. Umieść urządzenie w pozycji poziomej i odpowiednio umieścić na powierzchni.

7.1.1 Kontrola akumulatora

Urządzenie dostarczane jest bez akumulatora. Należy zakupić akumulator o pojemności najbardziej odpowiedniej do potrzeb operacyjnych urządzenia i przed użyciem całkowicie naładować go, postępując zgodnie z instrukcjami zamieszczonymi w instrukcji akumulatora. Wykaz homologowanych akumulatorów dla tej maszyny znajduje się w tabeli „Dane techniczne”.

• Każdorazowo przed rozpoczęciem użytkowania:PL - 9 – sprawdzić stan naładowania akumulatora, postępując zgodnie z instrukcjami zawartymi w instrukcji obsługi akumulatora.

7.1.2 Regulacja uchwytu

Wykonywać czynność z wyłączonym przyciskiem bezpieczeństwa (lampka nie świeci się).

1. Pociągnąć do tyłu dźwignię zwalniającą

uchwyt tylny (rys. 7.A);

2. rozpocząć obracanie uchwytu tylnego (rys. 7.B);

3. zwolnić dźwignię odblokowania (rys. 7.A);

4. obrócić uchwyt, aż do ustawienia

się go w żądanej pozycji. WAŻNE Przed rozpoczęciem użytkowania maszyny upewnić się, że dźwignia odblokowująca powróciła całkowicie do pozycji zablokowania i że uchwyt tylny jest stabilny. Podczas pracy uchwyt tylny powinien być zawsze w pozycji pionowej, niezależnie od pozycji przyjętej przez urządzenie tnące.

7.1.3 Użytkowanie plecaka

(jeśli przewidziano)

1. Włożyć akumulator do jednej z obsad w

uchwycie plecakowym (Rys. 4), dociskając go aż do usłyszenia „kliknięcia” oznaczającego zablokowanie go na swoim miejscu w celu zapewnienia przepływu prądu;

2. podłączyć przewód do gniazda (Rys. 5.A)

i obrócić aż do usłyszenia „kliknięcia” oznaczającego zablokowanie go na swoim miejscu, co zapewni dopływ prądu;

3. wyregulować paski i zamknąć

z przodu uprząż (Rys. 8).

7.2 KONTROLE BEZPIECZEŃSTWA

Ponadto, należy przeprowadzić kontrole bezpieczeństwa i sprawdzić, czy wyniki odpowiadają danym z tabel. Przed rozpoczęciem użytkowania maszyny należy zawsze przeprowadzić kontrole bezpieczeństwa.

7.2.1 Kontrola ogólna

Część Wynik Uchwyty (rys. 1.C rys. 1.D) i osłony Czyste, suche, właściwie i prawidłowo podłączone do urządzenia Śruby na urządzeniu i na ostrzu Dobrze dokręcone (niepoluzowane) Drogi przepływu powietrza chłodzącego Drożne Ostrze (rys. 1.B) Naostrzone, bez oznak uszkodzenia lub zużycia Osłony W stanie nienaruszonym, bez uszkodzeń. Akumulator (Rys. 1.F) Brak uszkodzeń opakowania, bez wycieków płynu Maszyna Brak śladów uszkodzeń lub zużycia Kable elektryczne Cała izolacja nienaruszona. Kable bez uszkodzeń, nie powodują powstawania iskier Dźwignia sterowania ostrzem (Rys. 6.C), wyłącznik bezpieczeństwa (Rys. 6.D) Powinny mieć swobodny i niewymuszony zakres ruchu. Testowe uruchomienie urządzenia Brak nietypowych wibracji. Brak nietypowych dźwięków

7.2.2 Test funkcjonowania maszyny

1. Umieścić akumulator

w jego gnieździe (Rys. 10.A);

2. nacisnąć przycisk

bezpieczeństwa (Rys. 9.A) Powinna zapalić się zielona lampka (zasilanie elektryczne podłączone), urządzenie tnące nie powinno się poruszać Włączyć urządzenie (par. 7.3 );

1. włączyć jednocześnie

dźwignię sterowania ostrzem (Rys. 9.B) i przełącznik bezpieczeństwa (Rys. 9.C);

jednocześnie dźwignię sterowania ostrzem (Rys. 9.B) i przełącznik bezpieczeństwa (Rys. 9.C)

2. Przyciski kontrolne

powinny szybko i automatycznie powrócić do pozycji wyjściowej, a ostrze powinno zatrzymać się

1. Z włączonym ostrzem,

pociągnąć dźwignię zwalniającą uchwyt tylny (rys. 7.A)

zatrzymać się Jeśli którykolwiek wynik różni się od danych wskazanych w poniższych tabelach, nie należy użytkować urządzenia! ZanieśćPL - 10 maszynę do centrum serwisowego w celu dokonania przeglądu i naprawy.

7.3.1 Uruchomienie za pomocą akumulatora

1. Zdjąć osłonę ostrza(Rys. 1.E) (jeśli jest nałożona);

2. upewnić się, że ostrze nie dotyka

podłoża lub innych przedmiotów;

3. umieścić prawidłowo akumulator

w jego gnieździe (Rys. 10.A);

4. nacisnąć przycisk bezpieczeństwa (Rys. 9.A);

5. włączyć jednocześnie dźwignię

sterowania ostrzem (Rys. 9.B) i przycisk bezpieczeństwa (Rys. 9.C).

7.3.2 Uruchomienie za pomocą symulatora

akumulatora (jeśli przewidziano)

1. Przyjąć bezpieczną i stabilną pozycję;

2. upewnić się, że ostrze nie dotyka

podłoża lub innych przedmiotów;

3. włożyć prawidłowo symulator akumulatora

do jego obsady na maszynie (Rys. 10.J)

4. podłączyć przewód przyłączeniowy do

symulatora akumulatora (Rys. 10.I)

5. wybrać akumulator do uruchomienia

za pomocą przełącznika (Rys. 5.B)

6. nacisnąć przycisk bezpieczeństwa (Rys. 9.A)

7. włączyć jednocześnie dźwignię

sterowania ostrzem (Rys. 9.B) i przycisk bezpieczeństwa (Rys. 9.C)

W celu rozpoczęcia pracy, należy postępować w następujący sposób:

• trzymać zawsze urządzenie oburącz z ostrzem tnącym poniżej linii ramion; Nie usuwać z ostrza ściętych resztek oraz trzymać nieruchomo materiał do przycięcia, gdy ostrze pracuje. Upewnić się, że przycisk bezpieczeństwa jest wyłączony (lampka nie świeci się) w trakcie usuwania ściętego materiału. UWAGA Podczas użytkowania akumulator jest zabezpieczony przed całkowitym rozładowaniem za pomocą urządzenia zabezpieczającego, które wyłącza maszynę i blokuje jej działanie. UWAGA Po minucie nieaktywności maszyna wyłącza się automatycznie.

7.4.1 Techniki pracy

Zawsze wskazane jest najpierw ścinanie pionowe dwóch brzegów żywopłotu, a następnie części górnych. UWAGA Wydajność akumulatora (czyli powierzchnia, jaką można przyciąć przed ponownym ładowaniem) zależny w głównej mierze od różnych czynników opisanych w par. 8.2.1.

7.4.1.a Cięcie pionowe

Cięcie powinno być przeprowadzone ruchem półkolistym, od dołu do góry, trzymając ostrze możliwie jak najdalej od ciała (rys. 11).

7.4.1.b Cięcie poziome

Najlepsze rezultaty osiąga się przy ostrzu delikatnie przechylonym (5° - 10°) w kierunku cięcia, przy powolnym i niezmiennym ruchu półkolistym, szczególnie w przypadku bardzo gęstych żywopłotów (Rys. 12).

7.4.2 Wskazówki dotyczące użytkowania

Jeśli podczas korzystania z urządzenia, ostrza zablokują się lub zahaczą się o nie gałęzie żywopłotu:

1. natychmiast zatrzymać urządzenie (par. 7.5);

2. odczekać do całkowitego zatrzymania

się urządzenia tnącego;

3. wyjąć akumulator (par. 8.2.2);

4. Wyjąć zablokowany materiał.

7.4.3 Smarowanie ostrzy podczas

pracy urządzenia Jeżeli urządzenie tnące nagrzeje się zbytnio podczas pracy, należy nasmarować wewnętrzne powierzchnie ostrzy (par. 8.4). Czynność ta powinna być przeprowadzona przy wyłączonym urządzeniu i z usuniętym akumulatorze (par. 8.2.2).

W celu zatrzymania urządzenia:

• zwolnić dźwignię sterowania ostrzem (Rys. 9.B) lub przełącznik bezpieczeństwa (Rys. 9.C);

• wyłączyć przycisk bezpieczeństwa (lampka nie świeci się) (rys. 9.A). Po wyłączeniu urządzenia, potrzebnych jest kilka sekund zanim urządzenie tnące się zatrzyma się. Zawsze zatrzymać maszynę:PL - 11 – podczas przemieszczania się pomiędzy strefami roboczymi. Podczas przenoszenia urządzenia, nigdy nie trzymać palca na przycisku bezpieczeństwa, aby zapobiec przypadkowemu włączeniu się urządzenia.

7.6.1 Wskazówki po zakończeniu

użytkowania z akumulatorem

• Wyjąć akumulator z gniazda i naładować go (par. 8.2.2).

• Po unieruchomieniu urządzenia tnącego, nałożyć osłonę ostrza (rys. 1.E).

• Odczekać, aż silnik wystygnie przed umieszczeniem maszyny w jakimkolwiek pomieszczeniu.

• Wykonać czyszczenie (par. 8.3).

• Sprawdzić, czy nie ma poluzowanych lub uszkodzonych części. W razie potrzeby wymienić uszkodzone części, dokręcić poluzowane śruby i nakrętki lub skontaktować się z autoryzowanym centrum serwisowym.

7.6.2 Po użyciu z symulatorem

akumulatora (jeśli przewidziano)

1. Ustawić przełącznik plecakowego uchwytu

na akumulator w położeniu „OFF” (Rys. 5.B);

2. wyjąć symulator akumulatora

z maszyny (Rys. 13.J);

3. zdjąć plecakowy uchwyt na akumulator;

4. odłączyć przewód przyłączeniowy

od symulatora akumulatora (Rys. 13.I) i plecaka (Rys. 5.A)

5. wyjąć akumulator z plecaka (Rys.

14) i naładować go (par. 8.2.2);

6. odczekać, aż silnik wystygnie

przed umieszczeniem maszyny w jakimkolwiek pomieszczeniu;

7. wykonać czyszczenie (par. 8.3);

8. sprawdzić, czy nie ma poluzowanych lub

uszkodzonych części. W razie potrzeby wymienić uszkodzone części i dokręcić poluzowane śruby i nakrętki lub skontaktować się z autoryzowanym centrum serwisowym. WAŻNE Należy zawsze wyjąć akumulator (par. 8.2.2) i zamontować osłonę ostrza

każdym razem przed pozostawieniem urządzenia bez nadzoru lub nieużytkowanego.

WAŻNE Zasady bezpieczeństwa pracy zostały opisane w rozdz. 2. Postępować zgodnie z poniższymi instrukcjami, aby uniknąć poważnych zagrożeń i niebezpieczeństw podczas pracy maszyny. Przed przystąpieniem do jakiejkolwiek czynności konserwacyjnej, należy:

• zatrzymać urządzenie;

• wyjąć akumulator z gniazda i naładować go (par. 8.2.2);

• przy unieruchomionym ostrzu, a następnie zamontować osłonę ostrza (za wyjątkiem przypadków interwencji bezpośrednio na ostrzu);

• odczekać, aż silnik wystygnie przed umieszczeniem maszyny w jakimkolwiek pomieszczeniu;

• założyć odpowiednią odzież, rękawice robocze i okulary ochronne;

• przeczytać instrukcję obsługi. – Częstotliwość i rodzaje czynności konserwacyjnych są przedstawione w „Tabeli konserwacji” patrz rozdz. 14). Niniejsza tabela została opracowana w celu ułatwienia czynności zmierzających do utrzymania wydajności urządzenia i zapewnienia warunków bezpiecznego eksploatowania. Są w niej podane najważniejsze czynności oraz częstotliwość ich wykonywania. Wykonać odpowiednie czynności konserwacyjne, przestrzegając terminu przeglądu. – Stosowanie nieoryginalnych części zamiennych i akcesoriów może mieć negatywny wpływ na działanie i bezpieczeństwo maszyny. Producent nie ponosi żadnej odpowiedzialności za uszkodzenia lub obrażenia ciała spowodowane przez tego typu produkty. – Oryginalne części zamienne dostarczane są przez warsztaty serwisowe i autoryzowanych dealerów. WAŻNE Wszystkie czynności konserwacyjne i regulacyjne maszyny nieopisane w niniejszej instrukcji powinny być wykonywane przez sprzedawcę lub w autoryzowanym Centrum Serwisowym.PL -

8.2.1 Wydajność akumulatora

Wydajność akumulatora (czyli powierzchnia, jaką można przyciąć przed ponownym jego naładowaniem) zależny w głównej mierze od: a. czynników środowiskowych, które powodują zwiększenie zapotrzebowania na energię: – przycinania / wyrównywania bardzo gęstych lub wilgotnych żywopłotów; – przycinania / wyrównywania krzewów o zbyt grubych gałęziach; b. zachowań operatora, który powinien unikać: – częstego włączania i wyłączania maszyny podczas pracy; – użycia nieprawidłowej techniki cięcia w stosunku do rodzaju pracy(par. 7.4.1); – prędkości cięcia niedostosowanej do rodzaju żywopłotu do przycięcia. W celu dokonania optymalizacji wydajności akumulatora zaleca się:

• cięcie żywopłotu, gdy jest on suchy;

• ustawienie prędkości cięcia dostosowanej do rodzaju krzewów;

• stosować najbardziej odpowiednią technikę w stosunku do rodzaju pracy. W przypadku użycia maszyny w sesjach roboczych dłuższych od dozwolonych dla standardowego akumulatora, możliwe jest:

• dokonanie zakupu drugiego standardowego akumulatora w celu natychmiastowej wymiany rozładowanego akumulatora bez przerywania ciągłości pracy;

• dokonanie zakupu akumulatora o zwiększonej wydajności w stosunku do standardowego akumulatora (par. 16.1).

8.2.2 Wyjęcie i ponowne ładowanie

1. Nacisnąć przycisk blokowania umieszczony

na akumulatorze w maszynie (Rys. 13.A) lub w plecaku (Rys. 14. A) (jeśli przewidziano);

2. wyjąć akumulator z maszyny (Rys.

13.B) lub z uchwytu plecakowego (Rys. 14.B) (jeśli przewidziano);

3. włożyć akumulator (rys. 15.A) do

obudowy ładowarki (rys. 15.B);

4. podłączyć ładowarkę (Rys. 15.B) do gniazda

wtykowego o napięciu odpowiadającym podanemu na tabliczce znamionowej;

5. dokonać zawsze pełnego ładowania akumulatora,

postępując zgodnie ze wskazówkami zawartymi w instrukcji obsługi akumulatora/ładowarki. UWAGA Akumulator jest wyposażony w zabezpieczenie uniemożliwiające ponowne ładowanie, jeśli temperatura otoczenia nie mieści się w przedziale pomiędzy 0 i +45 °C. UWAGA Akumulator może być ponownie naładowany w każdej chwili, również częściowo, bez ryzyka jego uszkodzenia.

8.2.3 Ponowny montaż akumulatora

w urządzeniu Po zakończeniu ponownego ładowania:

1. wyjąć akumulator z gniazda w ładowarce (Rys.

16.A) (unikając, po kompletnym jego naładowaniu, zbyt długiego pozostawiania w ładowarce);

2. odłączyć ładowarkę (Rys. 16.B) z sieci;

3. włożyć akumulator do gniazda w maszynie

(Rys. 10.A) lub do jednej z obsad w uchwycie plecakowym (Rys. 4) (jeśli przewidziano)

4. popchnąć do oporu akumulator aż do

usłyszenia kliknięcia, blokującego go na pozycji i zapewnienia dopływu prądu.

8.3 CZYSZCZENIE MASZYNY I SILNIKA

W celu ograniczenia ryzyka pożaru, przechowywać urządzenie, a w szczególności silnik bez pozostałości liści, gałęzi lub nadmiaru smaru.

• Czyścić urządzenie po każdym użyciu przy użyciu czystej, wilgotnej szmatki nasączonej łagodnym detergentem.

• Usunąć wszelkie ślady wilgoci za pomocą miękkiej, suchej szmatki. Wilgoć może spowodować porażenie prądem.

• Nie należy używać żrących środków czyszczących ani rozpuszczalników do czyszczenia części z tworzywa sztucznego lub uchwytów.

• Nie stosować strumieni wody oraz unikać moczenia silnika i komponentów elektrycznych.

• Aby nie dopuścić do przegrzania i uszkodzenia silnika lub akumulatora, należy zawsze upewnić się, że kratki wlotu powietrza są czyste i wolne od zanieczyszczeń.

Po każdej sesji roboczej, należy oczyścić i nasmarować ostrza w celu zwiększenia wydajności i żywotności urządzenia: Nie dotykać urządzenia tnącego przed wyjęciem akumulatora i przed całkowitym zatrzymaniem się ostrza tnącego.

• Umieść urządzenie w pozycji poziomej i odpowiednio umieścić na powierzchni.

• Wyczyść ostrza suchą ściereczką oraz użyć szczotki w przypadku trwałych zabrudzeń.PL -

• Smarować ostrza przez nałożenie cienkiej warstwy odpowiednio dobranego oleju, najlepiej niezanieczyszczającego środowiska na górną krawędź ostrza.

8.5 NAKRĘTKI I ŚRUBY MOCUJĄCE

• Śruby i nakrętki powinny być dobrze dokręcone, aby mieć pewność, że urządzenie znajduje się zawsze w stanie gotowym do bezpiecznej eksploatacji.

• Systematycznie sprawdzać, czy uchwyty są dobrze zamocowane.

Nie dotykać urządzenia tnącego przed wyjęciem akumulatora i przed całkowitym zatrzymaniem się ostrza tnącego. Jeśli używane są zgodnie z instrukcją, ostrza nie wymagają konserwacji ani interwencji ostrzenia.

Sprawdzać okresowo czy ostrza nie są zgięte, uszkodzone lub zużyte oraz czy śruby są odpowiednio dokręcone. Nie jest konieczna jakakolwiek regulacja odległości pomiędzy ostrzami, ponieważ luz jest ustawiony fabrycznie.

Ostrzenie ostrzy tnących konieczne jest kiedy wydajność cięcia zmniejsza się, a gałęzie często zaplątują się w ostrza. Z racji bezpieczeństwa, ostrzenie powinno być wykonane w wyspecjalizowanym centrum serwisowym, które posiada niezbędne kompetencje i jest wyposażone w odpowiedni sprzęt do wykonania tego typu operacji bez stwarzania ryzyka uszkodzenia ostrza tnącego i spowodowania, że będzie ono niestabilne podczas użytkowania. Urządzenie tnące ze zużytymi ostrzami nigdy nie powinno być ponownie ostrzone, lecz wymienione na nowe.

Ostrze nie może nigdy być naprawiane; należy natychmiast wymienić je jak tylko zostaną zauważone początki pęknięcia lub, gdy zostanie przekroczona granica ostrzenia. Ze względów bezpieczeństwa, wymiana powinna być wykonana w wyspecjalizowanym centrum serwisowym. W urządzeniu tym konieczne jest użycie ostrzy posiadających kod wskazany w tabeli Danych Technicznych. Biorąc pod uwagę ewolucję produktu, wyżej wymienione ostrza mogą być zastępowane z czasem przez inne, o analogicznych cechach zamienności i tym samym bezpieczeństwie funkcjonowania.

WAŻNE Zasady bezpieczeństwa podczas czynności konserwacyjnych opisane są w par. 2.4. Postępować zgodnie z poniższymi instrukcjami, aby uniknąć poważnych zagrożeń i niebezpieczeństw podczas pracy maszyny.

10.1 MAGAZYNOWANIE MASZYNY

W przypadku konieczności magazynowania urządzenia:

1. wyjąć akumulator z gniazda i

naładować go (par. 8.2.2);

2. po unieruchomieniu ostrza,

nałożyć osłonę ostrza;

3. odczekać, aż silnik wystygnie

przed umieszczeniem maszyny w jakimkolwiek pomieszczeniu;

4. wykonać czyszczenie (par. 8.3);

5. sprawdzić, czy nie ma poluzowanych lub

uszkodzonych części. W razie potrzeby wymienić uszkodzone części, dokręcić poluzowane śruby i nakrętki lub skontaktować się z autoryzowanym centrum serwisowym;

6. przechowywać maszynę:

– w suchym środowisku; – zabezpieczoną przed wpływami atmosferycznymi; – w miejscu niedostępnym dla dzieci; – Należy upewnić się, że usunięte zostały klucze lub narzędzia używane do konserwacji.

10.2 MAGAZYNOWANIE AKUMULATORA

Akumulator należy przechowywać w cieniu, w chłodnym i suchym miejscu.PL -

UWAGA W przypadku długotrwałej bezczynności, w celu przedłużenia jego żywotności, należy ładować akumulator raz na dwa miesiące.

11. PRZEMIESZCZANIE I TRANSPORT

Za każdym razem, gdy konieczne jest przesunięcie lub przeniesienie urządzenia, należy: – zatrzymać urządzenie (par. 7.5); – wyjąć akumulator z gniazda i naładować go (par. 8.2.2); – po unieruchomieniu ostrza, nałożyć osłonę ostrza; – założyć grube rękawice robocze; – chwytać urządzenie jedynie za uchwyty i kierować urządzenie tnące w kierunku przeciwnym do kierunku ruchu ostrza. Podczas transportu urządzenia na pojeździe samochodowym, należy: – odpowiednio zabezpieczyć urządzenie za pomocą lin lub łańcuchów; – ustawić urządzenie tak, aby nie stwarzać dla nikogo zagrożeń.

12. SERWIS I NAPRAWA

Niniejsza instrukcja zawiera wszelkie informacje niezbędne do posługiwania się maszyną i poprawnego wykonania podstawowych czynności z zakresu konserwacji dokonywanych przez samego użytkownika. Wszystkie czynności regulacyjne i konserwacyjne nieopisane w niniejszej instrukcji powinny być wykonane przez sprzedawcę lub w autoryzowanym punkcie serwisowym, dysponujących wiedzą i sprzętem umożliwiającym właściwe wykonanie czynności konserwacyjnych przy zapewnieniu odpowiedniego stopnia bezpieczeństwa urządzenia. Czynności wykonane przez nieodpowiednie serwisy lub osoby niekompetentne powodują utratę wszystkich praw konsumenta, udzielonych gwarancji oraz zwalniają producenta z jakichkolwiek zobowiązań i z odpowiedzialności prawnej.

• Naprawy i serwis gwarancyjny mogą być przeprowadzane jedynie przez autoryzowane centra serwisowe.

• Autoryzowane centra serwisowe korzystają jedynie z oryginalnych części zamiennych. Części zamienne i oryginalne akcesoria zostały opracowane specjalnie do tego typu urządzeń.

• Stosowanie części zamiennych i akcesoriów, które nie zostały zatwierdzone oraz części zamiennych i akcesoriów innych niż oryginalne zagraża bezpieczeństwu urządzenia i zwalnia Producenta od jakichkolwiek zobowiązań lub odpowiedzialności.

• Zaleca się, aby raz w roku skontrolować działanie urządzenia w autoryzowanym centrum serwisowym w celu jego konserwacji, napraw serwisowych i kontroli urządzeń zabezpieczających.

13. ZAKRES GWARANCJI

Wady produkcyjne i materiałowe są objęte pełną gwarancją. Użytkownik powinien dokładnie przestrzegać instrukcji podanych w załączonej dokumentacji. Gwarancja nie obejmuje uszkodzeń spowodowanych w wyniku:

• niezapoznania się użytkowników z załączoną dokumentacją;

• nieprawidłowego lub niedozwolonego użytkowania maszyny lub montażu;

• używania nieoryginalnych części zamiennych;

• używania akcesoriów niedostarczonych lub niezatwierdzonych przez producenta. Gwarancja nie obejmuje:

• Naturalnego zużycia części eksploatacyjnych, takich jak kółka, ostrza, śruby zabezpieczające i linki;

• normalnego zużycia. Kupujący podlega przepisom prawa danego kraju. Niniejsza gwarancja w żaden sposób nie ogranicza praw, które przysługują kupującemu w ramach tych przepisów.PL -

Czynność Częstotliwość Uwagi MASZYNA Kontrola wszystkich mocowań Każdorazowo przed rozpoczęciem użytkowania par. 8.5 Kontrole bezpieczeństwa / Przegląd urządzeń sterowniczych Każdorazowo przed rozpoczęciem użytkowania par. 7.2 Kontrola stanu naładowania akumulatora Każdorazowo przed rozpoczęciem użytkowania

Naładowanie akumulatora Po każdym użyciu par. 8.2.2

Czyszczenie maszyny i silnika Po każdym użyciu par. 8.3 Czyszczenie i smarowanie urządzenia tnącego Po każdym użyciu par. 8.4 Kontrola pod kątem uszkodzeń maszyny. Jeśli to konieczne, skontaktować się z autoryzowanym centrum serwisowym. Po każdym użyciu - Kontrola urządzenia tnącego Po każdym użyciu par. 9.1.1 Ostrzenie urządzenia tnącego - par. 9.1.2

Wymiana urządzenia tnącego - par. 9.1.3

• Należy zapoznać się z instrukcją obsługi akumulatora/ładowarki. *** Operacja, która musi być wykonana przez Państwa sprzedawcę lub przez autoryzowane Centrum serwisowe

1. Aktywując przycisk

bezpieczeństwa, zapala się zielona lampka Brak lub nieprawidłowe zamontowanie akumulatora Upewnić się, że akumulator jest prawidłowo zainstalowany (par. 8.2.3)

2. Po włączeniu przycisku

bezpieczeństwa zielone światło nie włącza się, kontrolka (rys. 6.F) miga Rozładowany akumulator Sprawdzić stan naładowania i naładować akumulator (par. 8.2.2)

3. Silnik zatrzymuje się

podczas pracy Akumulator nie jest prawidłowo włożony Upewnić się, że akumulator jest prawidłowo zainstalowany (par. 8.2.3)

4. Silnik zatrzymuje się

podczas pracy i kontrolka (Rys. 6.F) miga Rozładowany akumulator Sprawdzić stan naładowania i naładować akumulator. (par. 8.2.2)

5. Wraz z uruchomieniem

dźwigni sterowania ostrzem i naciśnięciem przycisku bezpieczeństwa urządzenie tnące przestaje się poruszać Nożyce do żywopłotu uszkodzone. Nie należy korzystać z nożyc. Natychmiast zatrzymać urządzenie, wyjąć akumulator i skontaktować się z centrum serwisowym.

nagrzewa się nadmiernie podczas pracy Niedostateczne smarowanie ostrzy Zatrzymać urządzenie, odczekać aż do całkowitego zatrzymania się urządzenia tnącego, wyjąć akumulator, nasmarować ostrza (par.8.4)PL -

7. Urządzenie tnące styka

się z kablem lub z przewodem elektrycznym - NIE DOTYKAĆ OSTRZA, MOŻE SIĘ ONO

ZNAJDOWAĆ POD NAPIĘCIEM I BYĆ

BARDZO NIEBEZPIECZNE! Trzymać urządzenie jedynie za izolowany tylny uchwyt i odkładać je ostrożnie z dala od siebie. Przed usunięciem pozostałości z zębów ostrza odłączyć prąd, który zasila linię lub kabel oraz wyjąć akumulator.

8. Urządzenie tnące styka

się z ciałem obcym. - Zatrzymać urządzenie, wyjąć akumulator i: – sprawdzić uszkodzenia; – sprawdzić, czy są poluzowane części i dokręcić je; – wymienić lub naprawić uszkodzone części, używając odpowiednich części zamiennych charakteryzujących się identycznymi parametrami technicznymi.

9. Podczas pracy występuje

nadmierny poziom hałasu i/lub drgań Poluzowane lub uszkodzone części Zatrzymać urządzenie, wyjąć akumulator i: – sprawdzić uszkodzenia; – sprawdzić, czy są poluzowane części i dokręcić je; – wymienić lub naprawić uszkodzone części, używając odpowiednich części zamiennych charakteryzujących się identycznymi parametrami technicznymi.

10. Urządzenie emituje

dym podczas pracy Nożyce do żywopłotu uszkodzone. Nie należy korzystać z nożyc. Natychmiast zatrzymać urządzenie, wyjąć akumulator i skontaktować się z centrum serwisowym.

akumulatora Trudne warunki użytkowania z większym poborem prądu Optymalizować użytkowanie (par. 8.2.1) Akumulator niewystarczający w stosunku do wymagań Użyć drugiego akumulatora lub akumulatora o zwiększonej wydajności (par. 16.1) Pogorszenie wydajności akumulatora Zakupić nowy akumulator

12. Ładowarka akumulatora

nie ładuje akumulatora Akumulator nie jest prawidłowo włożony do ładowarki akumulatora Sprawdzić, czy umieszczenie akumulatora jest prawidłowe (par. 8.2.3) Nieodpowiednie warunki temperaturowe w pomieszczeniu ładowania Wykonywać ładowanie w środowisku o odpowiedniej temperaturze (patrz instrukcja obsługi akumulatora/ładowarki) Zabrudzone styki Wyczyścić styki Brak napięcia w ładowarce akumulatora Sprawdzić, czy wtyczka jest podłączona i czy w gnieździe wtykowym występuje napięcie Uszkodzona ładowarka akumulatora Wymienić na oryginalną część Jeśli problem utrzymuje się nadal, należy poszukać rozwiązania w instrukcji obsługi akumulatora / ładowarki

13. Kontrolka (rys. 6.F)

pozostaje włączona stale Nieudana autokontrola Nie używać urządzenia. Natychmiast zatrzymać urządzenie, wyjąć akumulator i skontaktować się z centrum serwisowym.

14. Kontrolka (rys. 6.F) miga

Błąd komunikacji akumulatora Nie używać urządzenia. Natychmiast zatrzymać urządzenie, wyjąć akumulator i skontaktować się z centrum serwisowym. Wirnik zablokowany Nie używać urządzenia. Natychmiast zatrzymać urządzenie, wyjąć akumulator i skontaktować się z centrum serwisowym. Przeciążenie elektryczne Zoptymalizować użytkowanie maszyny. Jeżeli po wykonaniu czynności opisanych powyżej usterki będą nadal się utrzymywać, należy skontaktować się ze sprzedawcą.PL -

Aby dostosować się do specycznych wymogów eksploatacyjnych, dostępne są akumulatory w różnych parametrach wydajności (Rys. 17). Wykaz homologowanych akumulatorów dla tej maszyny znajduje się w tabeli „Dane techniczne”.

16.2 ŁADOWARKA AKUMULATORA

Urządzenie przeznaczone do ładowania akumulatora: szybkie (Rys. 18.A), standardowe (Rys. 18.B).

16.3 PLECAKOWY UCHWYT

NA AKUMULATOR Urządzenie pozwalające na umieszczenie dwóch akumulatorów i zapewniające prąd elektryczny niezbędny do pracy maszyny. Do wyposażenia dołączono przewód przyłączeniowy do maszyny (Rys. 1.I) i przełącznik (Rys. 5.B) umożliwiający wybranie jednego z dwóch akumulatorów (położenie „1” i „2”) oraz „OFF”.

16.4 SYMULATOR AKUMULATORA

Urządzenie, które, jeśli jest umieszczone w przedziale maszyny, umożliwia użytkowanie plecakowego uchwytu na akumulator.PT - 1 ATENÇÃO!: ANTES DE USAR A MÁQUINA, LEIA ATENTAMENTE O PRESENTE MANUAL. Guarde para qualquer outra necessidade futura.

1. ihneď zastavte stroj (ods. 7.5);

2. Oświadcza na własną

odpowiedzialność, że maszyna: przenośne nożyce do żywopłotu ogrodowego a) Typ / Model podstawowy c) Numer seryjny d) Silnik: akumulator

3. Spełnia podstawowe wymogi

następujących Dyrektyw: e) Jednostka certyfikująca

4. Odniesienie do Norm zharmonizowanych

g) Zmierzony poziom mocy akustycznej h) Gwarantowany poziom mocy akustycznej k) Moc zainstalowana n) Osoba upoważniona do zredagowania Dokumentacji technicznej: o) Miejscowość i data
