MANUALE UTENTE AL3 46 B ALPINA

Tosaerba con conducente a piedi - MANUALE DI ISTRUZIONI ATTENZIONE: prima di usare la macchina, leggere attentamente il presente libretto.

Ayak kumandalı çim biçme makinesi - KULLANIM KILAVUZU DİKKAT: makıneyı kullanmadan önce talımatlar ıçeren kilavuzu dıkkatle okuyun.IT IMPORTANTE: Leggere attentamente le prescrizioni contenute nel libretto del motore, prima di mettere in funzione il motore per la prima volta. ATTENZIONE! Controllare il livello dell’olio prima dell’avviamento.

da osservare scrupolosamente A) ADDESTRAMENTO 1)  ATTENZIONE!  Leggere attentamente le presenti istruzio- ni  prima di usare  la macchina. Prendere familiarità  con  i co- mandi e con un uso appropriato della macchina. Imparare ad  arrestare rapidamente il motore. L’inosservanza delle avver- tenze e delle istruzioni può causare incendi e/o gravi lesio- ni. Conservare tutte le avvertenze e le istruzioni per consul- tarle in futuro. 2)  Non  permettere  mai  che  la  macchina  venga  utilizzata  da  bambini o da persone che non abbiano la necessaria dimesti- chezza con le istruzioni. Le leggi locali possono ssare un’età  minima per l’utilizzatore. 3)  Non  utilizzare  mai  il rasaerba  con  persone, in  particolare  bambini, o animali nelle vicinanze.  4) Non utilizzare mail la macchina se l’utilizzatore è in condi- zione di stanchezza o malessere, oppure ha assunto farmaci,  droghe, alcool o sostanze nocive alle sue capacità di riessi  e attenzione. 5) Ricordare che l’operatore o utilizzatore è responsabile di in- cidenti e imprevisti che si possono vericare ad altre persone  o alle loro proprietà. Rientra nella responsabilità dell’utilizzato- re la valutazione dei rischi potenziali del terreno su cui si deve lavorare, nonché prendere tutte le precauzioni necessarie per  garantire la sua e altrui sicurezza, in particolare sui pendii, ter- reni accidentati, scivolosi o instabili. 6) Nel caso si voglia cedere o prestare ad altri la macchina, as- sicurarsi che l’utilizzatore prenda visione delle istruzioni d’uso contenute nel presente manuale.

B) OPERAZIONI PRELIMINARI

1) Quando si utilizza la macchina indossare sempre calzature  da lavoro resistenti, antiscivolo e pantaloni lunghi. Non azio- nare la macchina a piedi scalzi o con sandali aperti. Evitare di  indossare catene, braccialetti, indumenti con parti svolazzan- ti,  o  provvisti di lacci o cravatte. Raccogliere i capelli lunghi.  Indossare sempre cue protettive.

2) Ispezionare a fondo tutta l’area di lavoro e togliere tutto ciò

che potrebbe venire espulso dalla macchina o danneggiare il  gruppo di taglio e il motore (sassi, rami, li di ferro, ossi, ecc.) 3)  ATTENZIONE:  PERICOLO!  La  benzina  è  altamente  in- ammabile. – Conservare il carburante in appositi contenitori; –   Rabboccare il carburante, utilizzando un imbuto, solo all’a- perto e non fumare durante questa operazione e ogni volta  che si maneggia il carburante; –   Rabboccare prima di avviare il motore; non aggiungere ben- zina o togliere il tappo del serbatoio  quando il  motore è  in  funzione o è caldo; –   Se fuoriesce della benzina, non avviare il motore, ma allon- tanare la macchina dall’area nella quale il carburante è stato  versato, ed evitare di creare possibilità di incendio, ntanto  che il carburante non sia evaporato ed i vapori di benzina non si siano dissolti: –   Rimettere sempre e serrare bene i tappi del serbatoio e del  contenitore della benzina.

4) Sostituire i silenziatori difettosi.

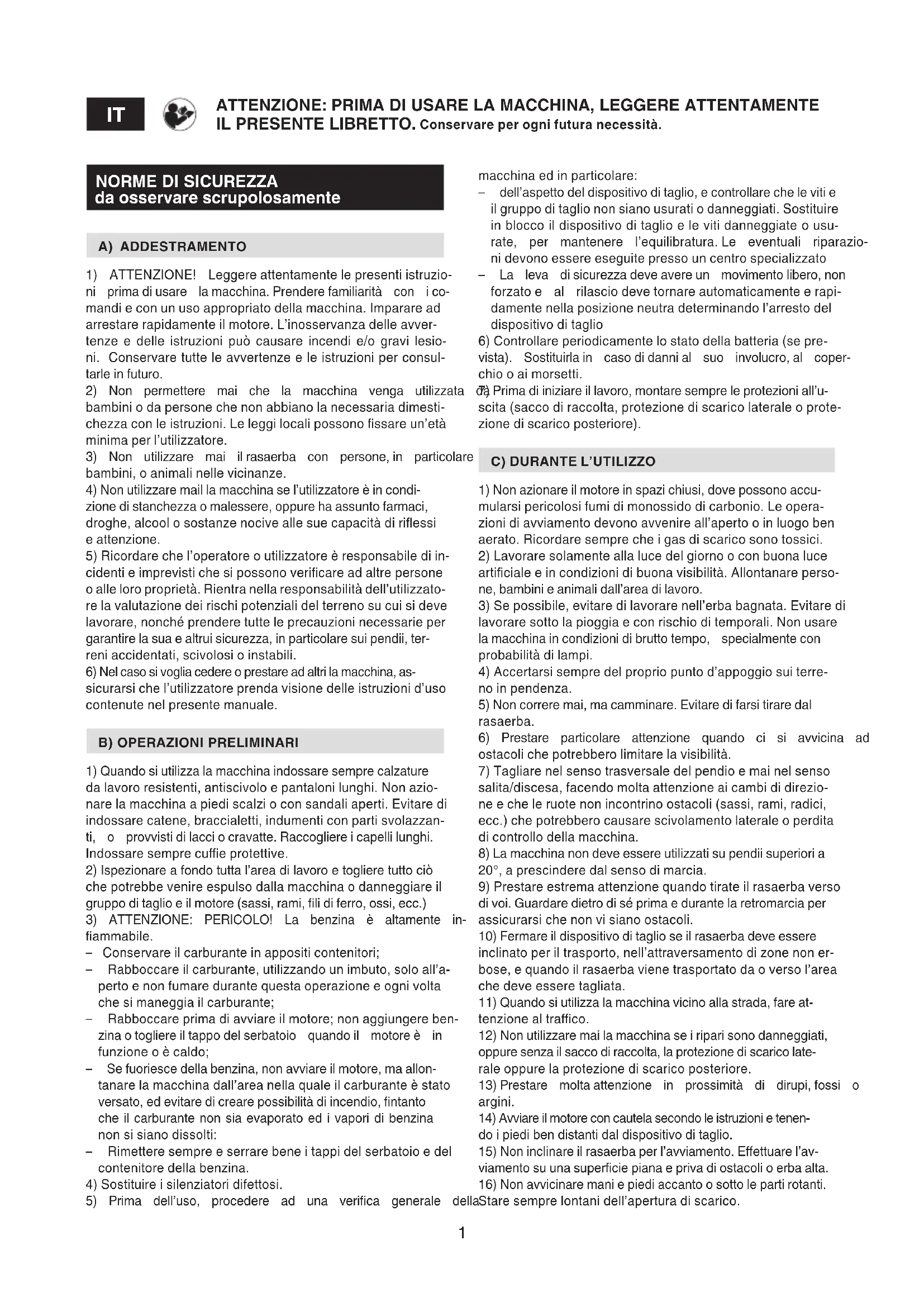

ATTENZIONE: PRIMA DI USARE LA MACCHINA, LEGGERE ATTENTAMENTE IL PRESENTE LIBRETTO. Conservare per ogni futura necessità. macchina ed in particolare: –   dell’aspetto del dispositivo di taglio, e controllare che le viti e  il gruppo di taglio non siano usurati o danneggiati. Sostituire in blocco il dispositivo di taglio e le viti danneggiate o usu- rate,  per  mantenere  l’equilibratura. Le  eventuali  riparazio- ni devono essere eseguite presso un centro specializzato –   La  leva  di sicurezza deve avere un  movimento libero, non  forzato e  al  rilascio deve tornare automaticamente e rapi- damente nella posizione neutra determinando l’arresto del  dispositivo di taglio 6) Controllare periodicamente lo stato della batteria (se pre- vista).  Sostituirla in  caso di danni al  suo  involucro, al  coper- chio o ai morsetti. 7) Prima di iniziare il lavoro, montare sempre le protezioni all’u- scita (sacco di raccolta, protezione di scarico laterale o prote- zione di scarico posteriore).

C) DURANTE L’UTILIZZO

1) Non azionare il motore in spazi chiusi, dove possono accu- mularsi pericolosi fumi di monossido di carbonio. Le opera- zioni di avviamento devono avvenire all’aperto o in luogo ben  aerato. Ricordare sempre che i gas di scarico sono tossici.  2) Lavorare solamente alla luce del giorno o con buona luce  articiale e in condizioni di buona visibilità. Allontanare perso- ne, bambini e animali dall’area di lavoro. 3) Se possibile, evitare di lavorare nell’erba bagnata. Evitare di  lavorare sotto la pioggia e con rischio di temporali. Non usare  la macchina in condizioni di brutto tempo,  specialmente con  probabilità di lampi. 4) Accertarsi sempre del proprio punto d’appoggio sui terre- no in pendenza. 5) Non correre mai, ma camminare. Evitare di farsi tirare dal  rasaerba. 6)  Prestare  particolare  attenzione  quando  ci  si  avvicina  ad  ostacoli che potrebbero limitare la visibilità.  7) Tagliare nel senso trasversale del pendio e mai nel senso  salita/discesa, facendo molta attenzione ai cambi di direzio- ne e che le ruote non incontrino ostacoli (sassi, rami, radici,  ecc.) che potrebbero causare scivolamento laterale o perdita  di controllo della macchina. 8) La macchina non deve essere utilizzati su pendii superiori a  20°, a prescindere dal senso di marcia.   9) Prestare estrema attenzione quando tirate il rasaerba verso  di voi. Guardare dietro di sé prima e durante la retromarcia per  assicurarsi che non vi siano ostacoli. 10) Fermare il dispositivo di taglio se il rasaerba deve essere  inclinato per il trasporto, nell’attraversamento di zone non er- bose, e quando il rasaerba viene trasportato da o verso l’area  che deve essere tagliata. 11) Quando si utilizza la macchina vicino alla strada, fare at- tenzione al traco. 12) Non utilizzare mai la macchina se i ripari sono danneggiati,  oppure senza il sacco di raccolta, la protezione di scarico late- rale oppure la protezione di scarico posteriore. 13) Prestare  molta attenzione  in  prossimità  di  dirupi, fossi  o  argini. 14) Avviare il motore con cautela secondo le istruzioni e tenen- do i piedi ben distanti dal dispositivo di taglio. 15) Non inclinare il rasaerba per l’avviamento. Eettuare l’av- viamento su una supercie piana e priva di ostacoli o erba alta.  16) Non avvicinare mani e piedi accanto o sotto le parti rotanti.  Stare sempre lontani dell’apertura di scarico.2 17) Non sollevare o trasportare il rasaerba quando il motore  è in funzione. 18) Non manomettere o disattivare i sistemi di sicurezza. 19) Non modicare le regolazioni del motore, e non fare rag- giungere al motore un regime di giri eccessivo. 20) Non toccare i componenti del motore che si riscaldano du- rante l’uso. Rischio di ustioni. 21) Nei modello con trazione, disinnestare l’innesto della tra- smissione alle ruote prima di avviare il motore.

22) Utilizzare solo gli accessori approvati dal produttore del-

la macchina. 23) Non utilizzare la macchina se gli accessori/utensili non so- no installati nei punti previsti. 24)  Disinnestare  il  dispositivo  di  taglio,  fermare  il  motore  e  staccare il cavo della candela (accertandosi che tutte le parti in movimento si siano completamente arrestate): –   Durante il trasporto della macchina; –   Ogni qualvolta si lasci la macchina incustodita. Nei modelli  con avviamento elettrico, togliere anche la chiave; –   Prima  di  rimuovere  le  cause  di  bloccaggio  o disintasare  il  convogliatore di scarico; –   Prima di controllare pulire o lavorare sulla macchina; –   Dopo  aver  colpito  un  corpo  estraneo.  Vericare  eventuali  danni sulla macchina ed eettuare le necessarie riparazioni  prima di usarla nuovamente.  25) Disinnestare il dispositivo di taglio e fermare il motore: –   Prima di fare rifornimento di carburante; –   Ogni volta che si toglie o si rimonta il sacco di raccolta; –   Ogni  volta  che  si  toglie  o  si  rimonta  il  deettore  di  scari- co laterale; –   Prima  di  regolare  l’altezza  di  taglio  se  questa  operazione  non può essere eseguita dalla postazione del conducente. 26)  Durante  il  lavoro  mantenere  sempre  la  distanza  di  sicu- rezza  dal  dispositivo  di  taglio rotante,  data  dalla  lunghezza  del manico. 27) Ridurre il gas prima di fermare il motore. Chiudere l’alimen- tazione del carburante al termine del lavoro, seguendo le istru- zioni fornite sul libretto.

28) ATTENZIONE – In caso di rotture o incidenti durante il

lavoro,  arrestare  immediatamente  il  motore  e  allontanare  la  macchina in modo da non provocare ulteriori danni; nel caso  di incidenti con lesioni personali o a terzi, attivare immediata- mente le procedure di pronto soccorso più adeguate alla si- tuazione in atto e rivolgersi ad una Struttura Sanitaria per le cure  necessarie.  Rimuovere  accuratamente  eventuali  detriti  che potrebbero arrecare danni o lesioni a persone o a animali  qualora rimanessero inosservati. 29) ATTENZIONE – Il livello di rumorosità e di vibrazioni ripor- tato nelle  presenti  istruzioni,  sono  valori  massimi  di  utilizzo  della macchina. L’impiego di un elemento di taglio sbilanciato,  l’eccessiva velocità di movimento, l’assenza di manutenzione  inuiscono in modo signicativo nelle emissioni sonore e nel- le vibrazioni. Di conseguenza è necessario adottare delle mi- sure preventive atte ad eliminare possibili danni dovuti ad un  rumore elevato e alle sollecitazioni da vibrazioni; provvedere  alla manutenzione della macchina, indossare cue antirumo- re, eettuare delle pause durante il lavoro.

D) MANUTENZIONE E MAGAZZINAGGIO

1) ATTENZIONE! – Staccare il cavo della candela e leggere le

relative istruzioni prima di iniziare qualsiasi intervento di puli- zia o manutenzione. Indossare indumenti adeguati e guanti di  lavoro in tutte le situazioni di rischio per le mani. 2) ATTENZIONE! – Non usare mai la macchina con parti usu- rate o danneggiate. I pezzi guasti o deteriorati devono esse- re sostituiti e mai riparati.  Usare  solo  ricambi  originali: l’uso  di ricambi non originali e/o non  correttamente montati com- promette la sicurezza della macchina, può causare incidenti  o lesioni personali e solleva il Costruttore da ogni obbligo o responsabilità. 3)  Tutte le operazioni di manutenzione e di regolazione non  descritte in questo manuale devono essere eseguite dal vo- stro  Rivenditore  o  da  un  Centro  specializzato,  che  dispone  delle conoscenze e delle attrezzature necessarie  anché  il  lavoro sia correttamente eseguito, mantenendo il grado di si- curezza originale della macchina. Operazioni eseguite presso  strutture inadeguate o da persone non qualicate comportano  il decadimento di ogni forma di Garanzia e di ogni obbligo o re- sponsabilità del Costruttore. 4) Dopo ogni uso, scollegare il cavo della candela e controlla- re eventuali danni. 5) Mantenere serrati dadi e viti, per essere certi che la macchi- na sia sempre in condizioni sicure di funzionamento. Una ma- nutenzione regolare è essenziale per la sicurezza e per man- tenere il livello delle prestazioni. 6) Controllare regolarmente che le viti del dispositivo di taglio  siano serrate correttamente. 7) Indossare guanti da lavoro per maneggiare il dispositivo di  taglio, per smontarlo o rimontarlo. 8) Curare l’equilibratura del dispositivo di taglio quando viene  alato.  Tutte le operazioni  riguardanti  il  dispositivo di taglio  (smontaggio,  alatura,  equilibratura,  rimontaggio  e/o  sosti- tuzione) sono lavori impegnativi che richiedono una specica  competenza  oltre all’impiego di apposite attrezzature; per ra- gioni di sicurezza, occorre pertanto che siano sempre eseguiti  presso un centro specializzato. 9) Durante le operazioni di regolazione della macchina, pre- stare attenzione ad evitare che le dita rimangano intrappola- te fra il dispositivo di taglio in movimento e le parti sse della  macchina. 10) Non toccare il dispositivo di taglio ntanto che non sia stato  staccato il cavo della candela e che il dispositivo di taglio non sia completamente fermo. Durante gli interventi sul dispositivo  di taglio, fare attenzione che il dispositivo di taglio può muover- si, anche se il cavo della candela è staccato. 11) Controllare di frequente la protezione di scarico laterale,  oppure la protezione di scarico posteriore, il sacco si raccolta.  Sostituirli se danneggiati. 12) Sostituire gli adesivi che riportano istruzioni e messaggi di  avvertenza, se danneggiati. 13) Riporre la macchina in un luogo inaccessibile ai bambini. 14) Non riporre la macchina con della benzina nel serbatoio in  un locale dove i vapori di benzina potrebbero raggiungere una amma, una scintilla o una forte fonte di calore. 15) Lasciare rareddare il motore prima di collocare la macchi- na in un qualsiasi ambiente. 16) Per ridurre il rischio di incendio, mantenere il motore, il si- lenziatore di scarico, l’alloggiamento della batteria e la zona di  magazzinaggio della benzina liberi da residui d’erba, foglie o  grasso eccessivo. Svuotare il sacco di raccolta e non lasciare contenitori con l’erba tagliata all’interno di un locale. 17)  Per  ridurre  il  rischio  di  incendi,  controllare  regolarmente  che non vi siano perdite di olio e/o carburante. 18) Se il serbatoio deve essere vuotato, eettuare questa ope- razione all’aperto e a motore freddo.

E) TRASPORTO E MOVIMENTAZIONE

1) Ogni volta che è necessario  movimentare, sollevare,  tra- sportare o inclinare la macchina occorre: – Indossare robusti guanti da lavoro; –   Aerrare la macchina in punti che orano una presa sicura,  tenendo conto del peso e della sua ripartizione3 –   Impiegare  un  numero  di  persone  adeguato  al  peso  della  macchina e alle caratteristiche del mezzo di trasporto o del  posto nel quale deve essere collocata o prelevata  –   Assicurarsi che la movimentazione della macchina non pro- duca perdite di benzina o causi danni o lesioni. 2) Durante il trasporto, assicurare adeguatamente la macchi- na mediante funi o catene.

DESCRIZIONE DELLA MACCHINA

Questa macchina è una attrezzatura da giardinaggio e preci- samente un  rasaerba con operatore a piedi. La  macchina  si  compone  essenzialmente  di  un  motore,  che  aziona un dispositivo di taglio racchiuso in un carter, dotato di  ruote e di un manico.  L’operatore è in grado di condurre la macchina e di azionare i  comandi principali mantenendosi sempre dietro al manico, e  quindi a distanza di sicurezza dal dispositivo di taglio rotante.  L’allontanamento dell’operatore dalla macchina provoca l’arre- sto del motore e del dispositivo di taglio entro alcuni secondi. Uso previsto Questa macchina è progettata e costruita per tagliare (e rac- cogliere) l’erba in giardini e  aree erbose, di estensione rap- portata alla capacità di taglio, eseguita con la presenza di un  operatore a piedi. La presenza di accessori o di dispositivi specici può evitare  la raccolta dell’erba tagliata oppure produrre un eetto “mul- ching” con deposizione dell’erba tagliata sul terreno. Tipologia di utente Questa macchina è destinata all’utilizzo da parte di consuma- tori, cioè operatori non professionisti. Questa macchina è de- stinata ad un “uso hobbistico” Uso improprio Qualsiasi  altro  impiego,  diorme  da  quelli  sopra  citati,  può  rivelarsi pericoloso e causare danni a persone e/o cose. Rientrano nell’uso improprio (come esempio, ma non solo): –    trasportare sulla macchina persone, bambini o animali; –    farsi trasportare dalla macchina; –    usare la macchina per trainare o spingere carichi; –    usare la macchina per la raccolta di foglie o detriti; –    usare la macchina per regolarizzare siepi, o per il taglio di  vegetazione di tipo non erboso; –  utilizzare la macchina in più di una persona; – azionare il dispositivo di taglio nei tratti non erbosi.

ETICHETTA DI IDENTIFICAZIONE

E COMPONENTI DELLA MACCHINA

(vedi figure a pag. ii)

1. Livello potenza acustica

2.  Marchio di conformità CE

3. Anno di fabbricazione

6.  Nome e indirizzo del Costruttore

8.  Potenza nominale e velocità massima

di funzionamento motore

13. Dispositivo di taglio

14. Protezione di scarico posteriore

14a.  Deettore di scarico laterale (se previsto) 14b. Protezione di scarico laterale (se prevista)

15. Sacco di raccolta

19. Leva innesto trazione

Immediatamente dopo l’acquisto della macchina, trascrivere i  numeri di identicazione (3 - 4 - 5) negli appositi spazi sull’ulti- ma pagina del manuale. L’esempio della dichiarazione di conformità si trova nella pe- nultima pagina del manuale.

DESCRIZIONE DEI SIMBOLI RIPORTATI

25. Trazione inserita

27. Avviamento motore

36.  Segnalatore contenuto sacco di raccolta:

alzato (a) = vuoto / abbassato (b) = pieno PRESCRIZIONI DI SICUREZZA - Il vostro rasaerba deve es- sere utilizzato con prudenza. A tale scopo, sulla macchina so- no stati posti dei pittogrammi, destinati a ricordarvi le principali  precauzioni d’uso. Il loro signicato è spiegato qui di seguito.  Vi raccomandiamo inoltre di leggere attentamente le norme di  sicurezza riportate nell’apposito capitolo del presente libretto. Sostituire le etichette danneggiate o illeggibili.

41.  Attenzione:  Leggere  il  libretto  di  istruzioni  prima  di  usa-

42. Rischio di espulsione. Tenere le persone al di fuori dell’a-

trodurre mani o piedi all’interno dell’alloggiamento del di- spositivo di taglio. Scollegare il cappuccio della candela e leggere le istruzioni prima di eettuare qualsiasi opera- zione di manutenzione o riparazione.

Per il motore e la batteria (se prevista) leggere i relativi manuali di istruzioni. NOTA - La corrispondenza fra i riferimenti contenuti nel testo e le rispettive figure (poste alle pagg. iii e seguenti) è data dal numero che precede ciascun paragrafo.

1. COMPLETARE IL MONTAGGIO

NOTA La macchina può essere fornita con alcuni compo- nenti già montati. ATTENZIONE! Lo sballaggio e il completamento del montaggio devono essere effettuati su una super- ficie piana e solida, con spazio sufficiente alla movi- mentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati. Lo smaltimento degli imballi deve avvenire secondo le disposizioni locali vigenti. Completare il montaggio della macchina, seguendo le indica- zioni fornite nei fogli di istruzione che accompagnano ciascun  componente da montare.

Collegamento batteria

• Modelli con avviamento elettrico a chiave Collegare il cavo della batteria al connettore del cablaggio ge- nerale del rasaerba.

• Modelli con avviamento elettrico a pulsante Seguire le indicazioni contenute nel Manuale di Istruzioni del motore.

2. DESCRIZIONE DEI COMANDI

NOTA Il significato dei simboli riportati sui comandi è spie- gato nelle pagine precedenti.

Comando acceleratore L’acceleratore è comandato dalla leva (1). Le posizioni della leva sono indicate dalla relativa targhetta. Su alcuni modelli è previsto un motore senza acceleratore.

Leva freno motore / dispositivo di taglio Il freno del dispositivo di taglio è comandato dalla leva (1), che  dovrà essere tenuta contro il manico per l’avviamento e duran- te il funzionamento del rasaerba.  Il motore si arresta al rilascio della leva. 

Leva innesto trazione (se presente) Nei modelli con trazione, l’avanzamento del rasaerba avviene  con la leva (1) spinta contro il manico. Il rasaerba smette di avanzare al rilascio della leva.  L’avviamento del motore deve avvenire sempre con la trazio- ne disinserita.

Regolazione altezza taglio La regolazione dell’altezza di taglio si eettua per mezzo del- le apposite leve (1). Le quattro ruote dovranno essere regolate alla medesima al- tezza. ESEGUIRE L’OPERAZIONE A DISPOSITIVO DI TAGLIO FERMO.

NOTA Questa macchina permette di effettuare la rasatura del prato in diverse modalità; prima di iniziare il lavoro è op- portuno predisporre la macchina in base a come si intende eseguire la rasatura. ESEGUIRE L’OPERAZIONE A MOTORE SPENTO. 3.1a Predisposizione per il taglio e la raccolta dell’erba nel sacco di raccolta: – Sollevare la protezione di scarico posteriore (1) e aggan- ciare  correttamente  il  sacco  di  raccolta  (2)  come  indicato  nella gura. 3.1b Predisposizione per il taglio e lo scarico poste- riore dell’erba: –   Rimuovere il sacco di raccolta e assicurarsi che la protezio- ne di scarico posteriore (1) rimanga stabilmente abbassata. –   Nei modelli con possibilità di scarico laterale: accertarsi che  la protezione di scarico laterale (4) sia abbassata. 3.1c Predisposizione per il taglio e la sminuzzatura dell’erba (funzione “mulching” - se prevista): –   Nei modelli con possibilità di scarico: accertarsi che la pro- tezione di scarico laterale (4) sia abbassata. – Sollevare la protezione di scarico posteriore (1) e introdurre il tappo deettore (5) nell’apertura di scarico tenendolo leg- germente inclinato verso destra; quindi ssarlo inserendo i  due perni (6) nei fori previsti no a provocare lo scatto del  dente di aggancio (7). Per rimuovere il tappo deettore (5), sollevare la protezione di  scarico posteriore (1) e premere al centro  in modo  da  sgan- ciare il dente (7). 3.1d Predisposizione per il taglio e lo scarico laterale dell’erba (se previsto) – Sollevare la protezione di scarico posteriore (1) e introdurre il tappo deettore (5) nell’apertura di scarico tenendolo leg- germente inclinato verso destra; quindi ssarlo inserendo i  due perni (6) nei fori previsti no a provocare lo scatto del  dente di aggancio (7). –   Inserire  il  deettore  di  scarico  laterale  (8)  come  indicato  nella gura. –   Richiudere  la protezione di scarico laterale  (4) in modo che  il deettore di scarico laterale (8) risulti bloccato. Per rimuovere il tappo deettore (5), sollevare la protezione di  scarico posteriore (1) e premere al centro  in modo  da  sgan- ciare il dente (7).

Avviamento del motore Per l’avviamento, seguire le indicazioni del libretto del motore.

• Modelli con avviamento manuale Tirare la leva del freno del dispositivo di taglio (1) contro il manico e dare un deciso strappo dalla manopola della fune di5 avviamento (2). 

• Modelli con avviamento elettrico a chiave Tirare la leva del freno del dispositivo di taglio (1) contro il manico e ruotare la chiave di contatto (3).

Taglio dell’erba L’aspetto del prato sarà migliore se i tagli saranno  eettuati  sempre alla  stessa  altezza  e  alternativamente  nelle  due  di- rezioni. Quando il sacco di raccolta diventa troppo pieno, la raccolta  dell’erba non è più eciente e il rumore del rasaerba cambia. Per rimuovere e svuotare il sacco di raccolta,  –   arrestare  il  motore  e  attendere  l’arresto  del  dispositivo  di  taglio; –   sollevare  la  protezione  di  scarico  posteriore,  aerrare  la  maniglia e rimuovere il sacco di raccolta mantenendolo in  posizione eretta.

• Nel caso di “mulching” o scarico posteriore dell’erba: evitare  sempre  di  asportare  una  ingente  quantità  d’erba.  Non asportare mai più di un terzo dell’altezza totale dell’er- ba in una sola passata!  Adeguare la velocità di avanzamen- to alle condizioni del prato e alla quantità di erba asportata.

• Nel caso di scarico laterale (se previsto): è consigliabi- le eettuare un percorso che eviti di scaricare l’erba tagliata  dalla parte del prato ancora da tagliare.

• Nel caso di sacco di raccolta con dispositivo segnala- tore del contenuto (se previsto): durante il lavoro, con il  dispositivo di taglio in movimento, il segnalatore rimane sol- levato ntanto che il sacco di raccolta è in grado di ricevere  l’erba tagliata; quando si abbassa, signica che il sacco di  raccolta si è riempito e occorre svuotarlo. Consigli per la cura del prato Ogni tipologia di erba presenta caratteristiche diverse e può ri- chiedere quindi diverse modalità per la cura del prato; leggere  sempre le indicazioni contenute nelle confezioni delle sementi  riguardo l’altezza di rasatura, rapportate alle condizioni di cre- scita della zona in cui si opera. Occorre tenere presente che la maggior parte dell’erba è com- posta da uno stelo e da una o più foglie. Se le foglie vengono  tagliate  completamente, il prato  si  danneggia  e  la ricrescita  sarà più dicile. In linea generale, possono valere le seguenti indicazioni: –   un  taglio  troppo  basso  provoca  strappi  e  diradamenti  nel  tappeto erboso, con un aspetto “a macchie”; –   in estate, il taglio deve essere più alto per evitare il dissec- camento del terreno; –   non tagliare l’erba quando è bagnata; ciò può ridurre l’e- cienza del dispositivo di taglio per l’erba che vi si attacca e provocare strappi nel tappeto erboso; –   nel caso di erba particolarmente alta, è bene eseguire una  prima rasatura alla massima altezza consentita dalla mac- china, seguita da  una  seconda  rasatura a distanza di due  o tre giorni.

Termine del lavoro Al termine del lavoro, rilasciare la leva (1) del freno e scollega- re il cappuccio della candela (2).

• Modelli con avviamento elettrico a chiave Togliere la chiave di contatto (3).

Conservare il rasarba in luogo asciutto. IMPORTANTE La manutenzione regolare e accurata è in- dispensabile per mantenere nel tempo i livelli di sicurezza e le prestazioni originali della macchina. Ogni operazione di regolazione o manutenzione deve essere  eseguita a motore fermo, con il cavo della candela staccato. 1)   Indossare robusti guanti da lavoro prima di ogni interven- to di pulizia, manutenzione o regolazione sulla macchina. 2)   Lavare  accuratamente la  macchina con acqua  dopo  ogni  taglio; rimuovere i detriti d’erba e il fango accumulati all’in- terno dello chassis per evitare che, disseccandosi, possa- no rendere dicoltoso il successivo avviamento.

3) La verniciatura della parte interna dello chassis può stac-

carsi nel tempo per l’azione abrasiva dell’erba tagliata; in  questo  caso,  intervenire  tempestivamente  ritoccando  la  verniciatura  con  una  pittura antiruggine,  per  prevenire la  formazione di ruggine che porterebbe alla corrosione del  metallo. 4)   Nel  caso  fosse  necessario  accedere  alla  parte  inferiore,  inclinare la macchina esclusivamente dal lato indicato sul  libretto del motore, seguendo le relative istruzioni. Nei mo- delli che prevedono lo scarico laterale, occorre rimuovere il  deettore di scarico (se montato - vedi 3.1.d). 5)   Evitare di versare benzina sulle parti in plastica del moto- re o della macchina per evitare di danneggiarle, e ripulire  immediatamente  ogni  traccia  di  benzina  eventualmente  versata. La garanzia non copre i danni alle parti in plastica causati dalla benzina. 6)   Per  assicurare  il  buon  funzionamento  e  la  du- rata  della  macchina,  è  buona  norma  sostituire  perio- dicamente  l’olio  del  motore,  secondo  la  periodici- tà  indicata  nel  Manuale  di  Istruzioni  del  motore  stesso. Lo scarico dell’olio può essere eseguito presso un centro specializzato, oppure aspirandolo dal bocchettone di riem- pimento  per  mezzo  di  una  siringa,  tenendo  presente che  può essere necessario ripetere l’operazione alcune vol- te per essere certi  del  completo  svuotamento del  carter. Accertarsi di aver ripristinato il livello dell’olio, prima di usare nuovamente la macchina.

Manutenzione del dispositivo di taglio Ogni intervento sul dispositivo di taglio è opportuno che ven- ga eseguito presso un Centro specializzato, che dispone delle  attrezzature più idonee. Su questa macchina  è previsto l’impiego di un dispositivo  di  taglio risportante il codice indicato nella tabella a pagina ii. Data  l’evoluzione  del  prodotto,  il  dispositivo  di  taglio  sopra  citato potrebbe essere sostituito nel tempo da altro, con ca- ratteristiche analoghe di intercambiabilità e sicurezza di fun- zionamento.  Rimontare il dispositivo di taglio (2) con il codice rivolto verso il  terreno, seguendo la sequenza indicata nella gura.   Serrare la vite centrale (1) con una chiave dinamometrica, ta- rata a 35-40 Nm.6 In caso di qualsiasi dubbio o problema, non esitate a contat- tare il Servizio Assistenza più vicino o il Vostro Rivenditore.

Regolazione della trazione Nei modelli con trazione, la giusta tensione della cinghia si  ottiene per mezzo del dado (1), no ad ottenere la misura in- dicata (6 mm). 

Ricarica della batteria (se prevista)

• Modelli con avviamento elettrico a chiave Per ricaricare una batteria scarica, collegarla al carica batte- rie (1) secondo le istruzioni del libretto di manutenzione del- la batteria. Non  collegare  il carica  batteria  direttamente  al  morsetto  del  motore. Non è possibile avviare il motore utilizzando il carica  batteria come fonte di alimentazione, poiché quest’ultimo po- trebbe danneggiarsi. Se si prevede di non utilizzare il rasaerba per un lungo perio- do, scollegare la batteria dal cablaggio del motore, assicuran- do comunque un buon livello di carica.

• Modelli con avviamento elettrico a pulsante Seguire le indicazioni contenute nel Manuale di Istruzioni del motore.

ATTENZIONE! Per la vostra sicurezza è tassativa- mente vietato montare qualsiasi altro accessorio oltre a quelli inclusi nell’elenco seguente, progettati espres- samente per il modello e il tipo della vostra macchina.

Kit “Mulching” (se non fornito in dotazione) Sminuzza nemente l’erba tagliata e la lascia sul prato, in al- ternativa  alla  raccolta  nel  sacco  di  raccolta  (per  macchine  predisposte).

Cosa fare se ... Origine del problema Azione correttiva

1. Il rasaerba a benzina non funziona

Manca l’olio o la benzina nel motore Procedere al controllo dei livelli dell’olio e della benzina La candela e il filtro non sono in buono stato Pulire la candela e il filtro che possono essere imbrattati o sostituirli Non è stata svuotata la  benzina dal rasaerba alla fine della scorsa stagione Il galleggiante può essere bloccato; inclinate il rasaerba dal lato del carburatore

2. L’erba tagliata non viene più raccolta nel sacco

di raccolta Il dispositivo di taglio ha ricevuto un colpo Affilare il dispositivo di taglio o sostituirlo. Verificare le alette che orientano l’erba verso il sacco di raccolta L’interno dello chassis è  sporco Pulire l’interno dello chassis per facilitare l’evacuazione dell’erba verso il sacco di raccolta

3. L’erba si taglia con difficoltà

Il dispositivo di taglio non è  in buono stato Affilare il dispositivo di taglio o sostituirlo.

4. La macchina comincia a vibrare in modo anomalo

DICHIARAZIONE CE DI CONFORMITÁ

(Direttiva Macchine 2006/42/CE, Allegato II, parte A)

1. La Società: GGP Italy S.p.A. – Via del Lavoro, 6 – 31033 Castelfranco Veneto (TV) – Italy

2. Dichiara sotto la propria responsabilità, che la macchina: Tosaerba con conducente a piedi / taglio erba

a) Tipo / Modello Base b) Modello commerciale c) Anno di costruzione d) Matricola e) Motore a scoppio

3. É conforme alle specifiche delle direttive:

4. Riferimento alle Norme armonizzate:

i) Livello di potenza sonora misurato

dB(A) j) Livello di potenza sonora garantito dB(A) k) Ampiezza di taglio
