INSTRUKCJA OBSŁUGI AL3 46 B ALPINA

Kosiarka prowadzona przez operatora pieszego - INSTRUKCJE OBSŁUGI OSTRZEŻENIE: przed użyciem maszyny, należy uważnie przeczytać niniejszą instrukcję.

WAŻNE: Przed uruchomieniem silnika po raz pierwszy, uważnie zapoznać się z instrukcją obsługi silnika. OSTRZEŻENIE! Sprawdzić poziom oleju przed uruchomieniem.

WAŻNE: Przed uruchomieniem silnika po raz pierwszy, uważnie zapoznać się z instrukcją obsługi silnika. OSTRZEŻENIE! Sprawdzić poziom oleju przed uruchomieniem.

[2]   Moc znamionowa * [3]   Maks. prędkość obrotowa silnika * [4]   Masa maszyny * [5]   Szerokość koszenia [6]   Poziom ciśnienia akustycznego [7]   Błąd pomiaru [8]   Poziom mocy akustycznej zmierzony [9]   Gwarantowany poziom mocy akustycznej [10]   Poziom wibracji [11]   Wymiary (długość/szerokość/wysokość) [12]   Kod agregatu tnącego [13]   Akcesoria [14]   Zestaw mulczujący

• W celu uzyskania konkretnych danych,  należy się odnieść do wskazówek  zamieszczonych na tabliczce  identykacyjnej maszyny.

5.1 „Mulčēšanas” komplekts

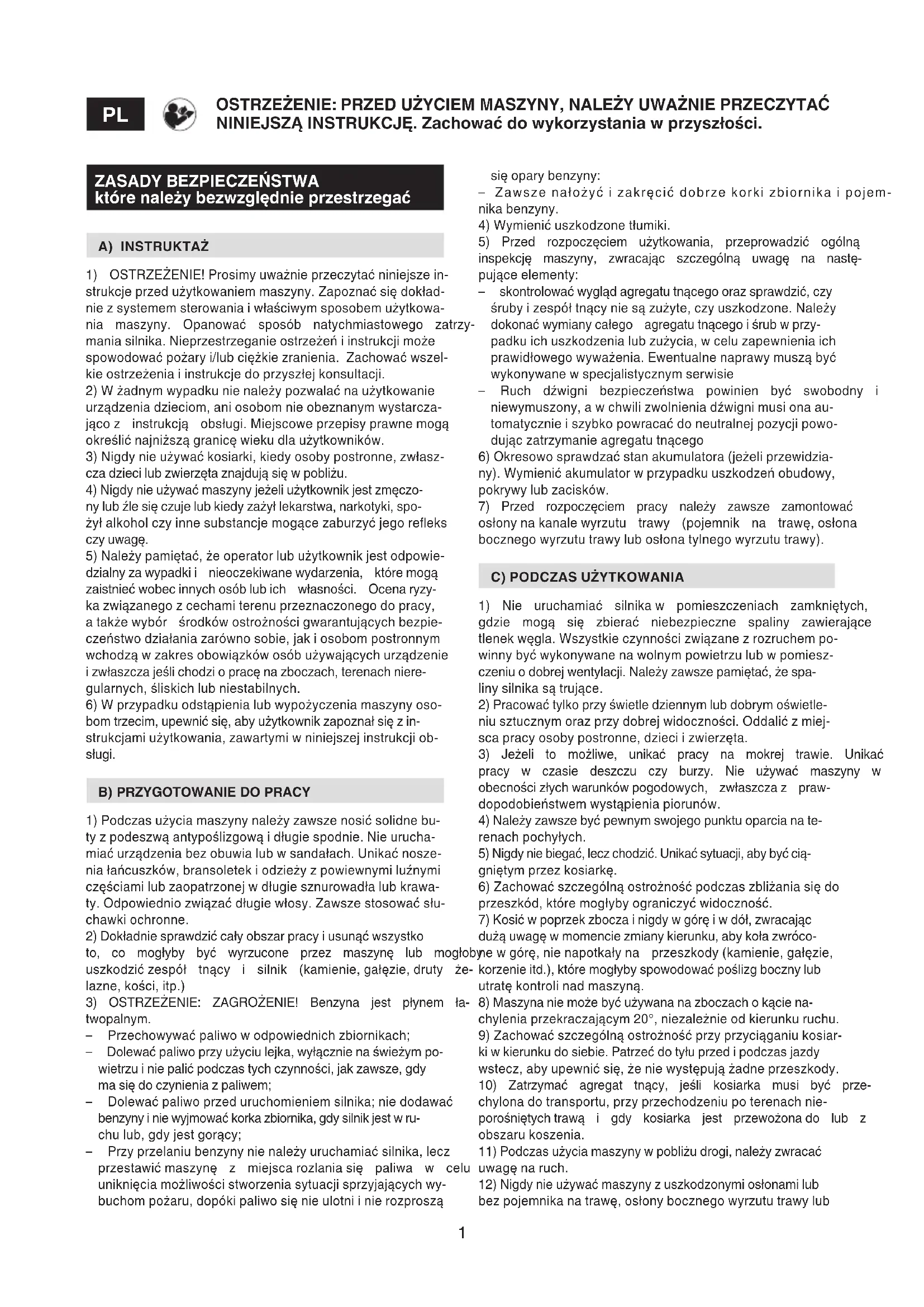

które należy bezwzględnie przestrzegać A) INSTRUKTAŻ 1)  OSTRZEŻENIE! Prosimy uważnie przeczytać niniejsze in- strukcje przed użytkowaniem maszyny. Zapoznać się dokład- nie z systemem sterowania i właściwym sposobem użytkowa- nia  maszyny.  Opanować  sposób  natychmiastowego  zatrzy- mania silnika. Nieprzestrzeganie ostrzeżeń i instrukcji może  spowodować pożary i/lub ciężkie zranienia.  Zachować wszel- kie ostrzeżenia i instrukcje do przyszłej konsultacji.  2) W żadnym wypadku nie należy pozwalać na użytkowanie  urządzenia dzieciom, ani osobom nie obeznanym wystarcza- jąco z  instrukcją  obsługi. Miejscowe przepisy prawne mogą  określić najniższą granicę wieku dla użytkowników. 3) Nigdy nie używać kosiarki, kiedy osoby postronne, zwłasz- cza dzieci lub zwierzęta znajdują się w pobliżu.  4) Nigdy nie używać maszyny jeżeli użytkownik jest zmęczo- ny lub źle się czuje lub kiedy zażył lekarstwa, narkotyki, spo- żył alkohol czy inne substancje mogące zaburzyć jego reeks  czy uwagę. 5) Należy pamiętać, że operator lub użytkownik jest odpowie- dzialny za wypadki i  nieoczekiwane wydarzenia,  które mogą  zaistnieć wobec innych osób lub ich  własności.  Ocena ryzy- ka związanego z cechami terenu przeznaczonego do pracy,  a także wybór  środków ostrożności gwarantujących bezpie- czeństwo działania zarówno sobie, jak i osobom postronnym  wchodzą w zakres obowiązków osób używających urządzenie  i zwłaszcza jeśli chodzi o pracę na zboczach, terenach niere- gularnych, śliskich lub niestabilnych. 6) W przypadku odstąpienia lub wypożyczenia maszyny oso- bom trzecim, upewnić się, aby użytkownik zapoznał się z in- strukcjami użytkowania, zawartymi w niniejszej instrukcji ob- sługi. 

B) PRZYGOTOWANIE DO PRACY

1) Podczas użycia maszyny należy zawsze nosić solidne bu- ty z podeszwą antypoślizgową i długie spodnie. Nie urucha- miać urządzenia bez obuwia lub w sandałach. Unikać nosze- nia łańcuszków, bransoletek i odzieży z powiewnymi luźnymi  częściami lub zaopatrzonej w długie sznurowadła lub krawa- ty. Odpowiednio związać długie włosy. Zawsze stosować słu- chawki ochronne. 2) Dokładnie sprawdzić cały obszar pracy i usunąć wszystko  to,  co  mogłyby  być  wyrzucone  przez  maszynę  lub  mogłoby  uszkodzić zespół  tnący  i  silnik  (kamienie, gałęzie, druty  że- lazne, kości, itp.) 3)  OSTRZEŻENIE:  ZAGROŻENIE!  Benzyna  jest  płynem  ła- twopalnym. –   Przechowywać paliwo w odpowiednich zbiornikach; –   Dolewać paliwo przy użyciu lejka, wyłącznie na świeżym po- wietrzu i nie palić podczas tych czynności, jak zawsze, gdy  ma się do czynienia z paliwem; –   Dolewać paliwo przed uruchomieniem silnika; nie dodawać  benzyny i nie wyjmować korka zbiornika, gdy silnik jest w ru- chu lub, gdy jest gorący; –   Przy przelaniu benzyny nie należy uruchamiać silnika, lecz  przestawić maszynę  z  miejsca rozlania się  paliwa  w  celu  uniknięcia możliwości stworzenia sytuacji sprzyjających wy- buchom pożaru, dopóki paliwo się nie ulotni i nie rozproszą 

OSTRZEŻENIE: PRZED UŻYCIEM MASZYNY, NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ. Zachować do wykorzystania w przyszłości. się opary benzyny: –  Zawsze nałożyć i zakręcić dobrze korki zbiornika i pojem- nika benzyny. 4) Wymienić uszkodzone tłumiki. 5)  Przed  rozpoczęciem  użytkowania,  przeprowadzić  ogólną  inspekcję  maszyny,  zwracając  szczególną  uwagę  na  nastę- pujące elementy: –   skontrolować wygląd agregatu tnącego oraz sprawdzić, czy  śruby i zespół tnący nie są zużyte, czy uszkodzone. Należy  dokonać wymiany całego  agregatu tnącego i śrub w przy- padku ich uszkodzenia lub zużycia, w celu zapewnienia ich  prawidłowego wyważenia. Ewentualne naprawy muszą być  wykonywane w specjalistycznym serwisie –   Ruch  dźwigni  bezpieczeństwa  powinien  być  swobodny  i  niewymuszony, a w chwili zwolnienia dźwigni musi ona au- tomatycznie i szybko powracać do neutralnej pozycji powo- dując zatrzymanie agregatu tnącego 6) Okresowo sprawdzać stan akumulatora (jeżeli przewidzia- ny). Wymienić akumulator w przypadku uszkodzeń obudowy,  pokrywy lub zacisków. 7)  Przed  rozpoczęciem  pracy  należy  zawsze  zamontować  osłony na kanale wyrzutu  trawy  (pojemnik  na  trawę, osłona  bocznego wyrzutu trawy lub osłona tylnego wyrzutu trawy).

C) PODCZAS UŻYTKOWANIA

1)  Nie  uruchamiać  silnika w  pomieszczeniach  zamkniętych,  gdzie  mogą  się  zbierać  niebezpieczne  spaliny  zawierające  tlenek węgla. Wszystkie czynności związane z rozruchem po- winny być wykonywane na wolnym powietrzu lub w pomiesz- czeniu o dobrej wentylacji. Należy zawsze pamiętać, że spa- liny silnika są trujące.  2) Pracować tylko przy świetle dziennym lub dobrym oświetle- niu sztucznym oraz przy dobrej widoczności. Oddalić z miej- sca pracy osoby postronne, dzieci i zwierzęta. 3)  Jeżeli  to  możliwe,  unikać  pracy  na  mokrej  trawie.  Unikać  pracy  w  czasie  deszczu  czy  burzy.  Nie  używać  maszyny  w  obecności złych warunków pogodowych,  zwłaszcza z  praw- dopodobieństwem wystąpienia piorunów. 4) Należy zawsze być pewnym swojego punktu oparcia na te- renach pochyłych. 5) Nigdy nie biegać, lecz chodzić. Unikać sytuacji, aby być cią- gniętym przez kosiarkę. 6) Zachować szczególną ostrożność podczas zbliżania się do  przeszkód, które mogłyby ograniczyć widoczność.  7) Kosić w poprzek zbocza i nigdy w górę i w dół, zwracając  dużą uwagę w momencie zmiany kierunku, aby koła zwróco- ne w górę, nie napotkały na  przeszkody (kamienie, gałęzie,  korzenie itd.), które mogłyby spowodować poślizg boczny lub  utratę kontroli nad maszyną. 8) Maszyna nie może być używana na zboczach o kącie na- chylenia przekraczającym 20°, niezależnie od kierunku ruchu.   9) Zachować szczególną ostrożność przy przyciąganiu kosiar- ki w kierunku do siebie. Patrzeć do tyłu przed i podczas jazdy  wstecz, aby upewnić się, że nie występują żadne przeszkody. 10)  Zatrzymać  agregat  tnący,  jeśli  kosiarka  musi  być  prze- chylona do transportu, przy przechodzeniu po terenach nie- porośniętych trawą  i  gdy  kosiarka  jest  przewożona do  lub  z  obszaru koszenia. 11) Podczas użycia maszyny w pobliżu drogi, należy zwracać  uwagę na ruch. 12) Nigdy nie używać maszyny z uszkodzonymi osłonami lub  bez pojemnika na trawę, osłony bocznego wyrzutu trawy lub2 osłony tylnego wyrzutu trawy.  13) Zachować szczególną ostrożność w pobliżu stromych zbo- czy, rowów czy wałów ochronnych.  14) Uruchamiać silnik z ostrożnością, według instrukcji i trzy- mając stopy z dala od agregatu tnącego. 15)  Nie  przechylać  kosiarki  do  rozruchu.  Wykonywać  roz- ruch  na  powierzchni  płaskiej,  wolnej  od  przeszkód  czy  wy- sokiej trawy.  16) Nie zbliżać rąk ani nóg do części obrotowych lub nie wsu- wać  ich  pod  nie.  Trzymać  się  zawsze  z  dala  od  otworu  wy- rzutu trawy. 17)  Nie  podnosić  lub  przewozić  kosiarki  z  włączonym  silni- kiem. 18) Nie wyłączać systemów zabezpieczających, ani nie doko- nywać na nich żadnych przeróbek. 19) Nie zmieniać regulacji silnika i nie doprowadzać silnika do  zbyt wysokich obrotów. 20) Nie dotykać komponentów silnika, które ulegają rozgrza- niu podczas użytkowania. Ryzyko oparzenia. 21) W modelach z napędem, odłączyć sprzęgło napędu na ko- ła, przed uruchomieniem silnika. 22) Używać wyłącznie akcesoriów zatwierdzonych przez pro- ducenta maszyny. 23) Nie używać maszyny, gdy akcesoria/narzędzia nie są za- instalowane w odpowiednich miejscach.  24) Odłączyć agregat tnący, zatrzymać silnik i odłączyć prze- wód świecy zapłonowej (upewniając się, że wszystkie rucho- me części całkowicie się zatrzymały): –   Podczas transportu maszyny; –   Za  każdym  razem,  kiedy  maszyna  jest  pozostawiona  bez  nadzoru.  W  modelach  z  rozruchem  elektrycznym,  wyjąć  również kluczyk; –   Przed usunięciem przyczyny zablokowania lub oczyszcze- niem kanału wyrzutu; –   Przed kontrolą, czyszczeniem lub dokonywaniem prac kon- serwacyjnych przy maszynie; –   Po uderzeniu o  jakiś twardy  przedmiot.  Należy sprawdzić  ewentualne  uszkodzenia  maszyny i  dokonać, w  razie  po- trzeby napraw przed powtórnym uruchomieniem maszyny i  przystąpieniem do jej użytkowania.  25) Odłączyć agregat tnący i zatrzymać silnik: – Przed przystąpieniem do tankowania paliwa; –  Za  każdym  razem,  gdy  zdejmie  się  lub  zakłada  pojemnik  na trawę; – Za każdym razem, gdy zdejmie się lub zakłada deektor do  bocznego wyrzutu trawy; -  Przed  przystąpieniem  do  regulacji  wysokości  cięcia,  jeże- li  czynność ta nie  może  być wykonana  z miejsca  roboczego  operatora. 26) Podczas pracy, zachować zawsze bezpieczną odległość  od  wirującego  agregatu tnącego, biorąc pod uwagę  długość  uchwytu. 27) Zmniejszyć  obroty  silnika  przed  jego  zatrzymaniem. Po  zakończeniu pracy, zamknąć dopływ paliwa, zgodnie z zale- ceniami zawartymi w instrukcji silnika. 28) OSTRZEŻENIE - W przypadku uszkodzeń lub wypadków  przy pracy, natychmiast wyłączyć silnik i oddalić maszynę tak,  aby nie powodować dalszych szkód; w przypadku wypadków  z obrażeniami ciała obsługującego lub osób postronnych, na- tychmiast  aktywować  procedurę  pierwszej  pomocy,  najbar- dziej właściwą do zaistniałej sytuacji i zwrócić się do Placówki  zdrowia  dla  niezbędnej  kuracji.  Dokładnie  usunąć  wszelkie  pozostałości, które mogłyby spowodować szkody lub obraże- nia wobec osób lub zwierząt, gdyby pozostały niezauważone. 29)  OSTRZEŻENIE  -  Poziom  hałasu  i  drgań  podany  w  ni- niejszych  instrukcjach  przedstawia  maksymalne  wartości  tych  parametrów  dopuszczalne  dla  użytkowania  maszyny.  Stosowanie  źle wyważonego narzędzia tnącego, zbyt wyso- ka prędkość ruchu, nieprawidłowe wykonywanie konserwacji  lub jej brak wpływają w istotny sposób na zwiększenie emi- sji hałasu i poziomu drgań. W związku z powyższym jest ko- nieczne  powzięcie  środków  zapobiegawczych  mających  na  celu usunięcie ewentualnych skutków zbyt wysokiego hałasu  i nadmiernych  drgań; dokonać konserwacji  maszyny,  stoso- wać ochronniki słuchu oraz dokonywać przerw podczas pracy.

D) KONSERWACJA I PRZECHOWYWANIE

1) OSTRZEŻENIE!  - Odłączyć  przewód świecy  zapłonowej  i  przeczytać  odpowiednią  instrukcję,  przed  rozpoczęciem  ja- kichkolwiek prac związanych z czyszczeniem lub konserwa- cją. Założyć odpowiedni ubiór i rękawice robocze odpowied- nie we wszystkich sytuacjach zagrożenia dla rąk. 2) OSTRZEŻENIE! - Nigdy nie używać maszyny, gdy jej czę- ści  składowe  są  zużyte  lub  uszkodzone.  Zużyte  lub  uszko- dzone  części  muszą  być  wymienione,  nie  mogą  być  nigdy  naprawiane.  Należy  stosować  wyłącznie  oryginalne  części  zamienne:  użycie  nie  oryginalnych  części  zamiennych  i/lub  nieprawidłowo  zamontowanych  wystawia  na  ryzyko  bezpie- czeństwo maszyny, może spowodować  wypadki lub  obraże- nia osobiste i zwalnia producenta od wszelkich zobowiązań  lub odpowiedzialności.  3) Wszystkie prace konserwacyjne i regulacyjne nie opisane w  tej instrukcji muszą być wykonane przez Państwa sprzedawcę  lub w autoryzowanym punkcie obsługi, które dysponuje wia- domościami  i  sprzętem  niezbędnym  dla  właściwego  wyko- nania prac, utrzymując odpowiedni stopień  bezpieczeństwa  maszyny. Zabiegi przeprowadzane przez nieodpowiednie ser- wisy lub  osoby niekompetentne  powodują utratę wszystkich  udzielonych gwarancji oraz  zwalniają  producenta  z  jakiego- kolwiek zobowiązania i odpowiedzialności. 4) Po każdym użyciu, odłączyć przewód świecy zapłonowej i  sprawdzić ewentualne uszkodzenia. 5) Kontrolować dokręcenie śrub i nakrętek, aby mieć pewność,  że  maszyna  znajduje  się  zawsze  w  stanie  bezpiecznym  do  eksploatacji. Regularna kontrola stanu technicznego jest pod- stawowym  warunkiem  dla  utrzymania  bezpieczeństwa  oraz  zachowania wydajności maszyny. 6) Regularnie sprawdzać, czy śruby agregatu tnącego są pra- widłowo dokręcone. 7)  Podczas  demontażu  i  montażu  agregatu  tnącego  należy  stosować rękawice robocze. 8) Po naostrzeniu agregatu tnącego, zadbać o poprawne jego  wyważenie. Wszystkie czynności dotyczące agregatu tnące- go (demontaż, ostrzenie, wyważenie, ponowne zamontowanie  i/lub wymiana) są pracami odpowiedzialnymi, które wymaga- ją  odpowiedniej  znajomości  (oprócz  użycia  odpowiedniego  sprzętu);  ze  względów  bezpieczeństwa,  zalecane  jest  wy- konywanie ich zawsze w specjalistycznym serwisie obsługi. 9) Podczas czynności regulacyjnych maszyny, zwracać uwa- gę, aby zapobiec uwięzieniu palców pomiędzy agregatem tną- cym w ruchu i częściami stałymi maszyny. 10) Nie dotykać agregatu tnącego, dopóki nie jest odłączony  przewód świecy i agregat tnący nie jest całkowicie zatrzyma- ny. Zachować ostrożność podczas prac przy agregacie tną- cym, ponieważ agregat tnący może się poruszać nawet wtedy,  gdy przewód świecy jest odłączony. 11)  Kontrolować  często  osłonę  bocznego  wyrzutu  trawy  lub  osłonę  tylnego  wyrzutu  trawy  oraz  pojemnik  na  trawę.  Wymienić je, jeśli są uszkodzone.   12) W razie uszkodzenia wymienić naklejki zawierające wska- zówki i ostrzeżenia. 13)  Przechowywać  maszynę  w  miejscu  niedostępnym  dla  dzieci.3 14) Nie przechowywać maszyny z benzyną w zbiorniku w po- mieszczeniu, gdzie opary benzyny mogłyby przedostać się do  płomienia, iskry lub źródła wysokiej temperatury. 15)  Przed  wprowadzeniem  maszyny  do  jakiegokolwiek  po- mieszczenia zaczekać na ochłodzenie silnika. 16) W celu ograniczenia ryzyka pożaru, dbać o to, aby silnik,  tłumik wylotowy, komora akumulatora i pomieszczenie, w któ- rym przechowywana jest benzyna były wolne od pozostałości  trawy, liści lub nadmiaru smaru. Należy opróżniać pojemnik na  trawę i nie pozostawiać pojemników zawierających skoszoną  trawę wewnątrz pomieszczeń.  17) W celu ograniczenia ryzyka pożaru, regularnie sprawdzać,  czy nie występują wycieki oleju i/lub paliwa.  18)  Jeśli  zaistnieje  potrzeba  opróżnienia  zbiornika  paliwa,  należy dokonać tego na  otwartej przestrzeni oraz  przy  zim- nym silniku.

E) TRANSPORT I PRZEMIESZCZANIE

1) Za każdym razem, gdy należy przesuwać, podnosić, prze- wozić lub przechylać maszynę, należy: –   Założyć grube robocze rękawice; –   Ująć  maszynę  w  miejscach  pozwalających  na  bezpiecz- ny uchwyt mając na uwadze ciężar i jego rozmieszczenie; –   Zaangażować liczbę osób adekwatną do ciężaru maszyny  oraz  rodzaju  środka  transportu  i  miejsca,  gdzie  maszyna  musi zostać ustawiona lub skąd ma być pobrana.  –   Upewnić się, że praca maszyny nie jest powodem wycieków  benzyny, szkód czy obrażeń. 2) Podczas transportu, odpowiednio zabezpieczyć maszynę  za pomocą lin lub łańcuchów.

G) OCHRONA ŚRODOWISKA

1) Ochrona środowiska jest ważnym i priorytetowym czynni- kiem podczas użycia maszyny, dla dobra społeczeństwa i śro- dowiska w którym żyjemy. Unikać sytuacji, w której staje się  ona elementem zakłócającym spokój otoczenia. 2)  Przestrzegać  skrupulatnie  lokalnych  przepisów  dotyczą- cych usuwania opakowań, olejów, benzyny, ltrów, zniszczo- nych części, czy jakichkolwiek innych elementów zanieczysz- czających środowisko; odpady te nie mogą być wyrzucane do  śmieci, ale muszą być rozdzielone i składowane w odpowied- nich  punktach  selektywnego  gromadzenia  odpadów,  które  przeprowadzą utylizację tych materiałów. 3)  Przestrzegać  skrupulatnie  lokalnych  przepisów  dotyczą- cych usuwania materiału pozostałego po koszeniu. 4) Po ostatecznym zaniechaniu używania maszyny, nie porzu- cać jej w środowisku, lecz zwrócić się do punktu selektywne- go gromadzenia odpadów,  zgodnie  z  obowiązującymi lokal- nymi przepisami.

Maszyna  jest  urządzeniem  ogrodniczym  o  nazwie  kosiarka  prowadzona przez operatora pieszego. Zasadniczą częścią maszyny jest silnik, który napędza agre- gat tnący poruszający się pod obudową, wyposażoną w ko- ła i uchwyt.  Maszyna została skonstruowana w taki sposób, aby operator  był w stanie ją prowadzić oraz uruchamiać podstawowe sys- temy sterowania, znajdując się z tyłu uchwytu, w bezpiecznej  odległości od wirującego agregatu tnącego. W przypadku od- dalenia się operatora od maszyny, po upływie kilku sekund na- stępuje zatrzymanie silnika oraz agregatu tnącego. Użytkowanie zgodne z przeznaczeniem Maszyna została zaprojektowana i skonstruowana do kosze- nia trawy (oraz jej zbierania) w ogrodach i na innych terenach  trawiastych  o  powierzchni  dostosowanej  do  wydajności  ko- szenia. Maszyna kierowana jest przez operatora idącego za  kosiarką. Stosowanie akcesoriów lub odpowiednich urządzeń pozwala  uniknąć  czynności  zbierania  skoszonej  trawy  lub  umożliwia  jej rozdrobnienie, przez wykorzystanie funkcji “mulczowania” i  pozostawienie rozdrobnionej trawy na trawniku. Typologia użytkowników Niniejsza maszyna jest przeznaczona do użytku przez konsu- mentów, czyli nieprofesjonalnych operatorów.  Niniejsza  ma- szyna jest przeznaczona „do użytku hobbystycznego”. Niewłaściwe użytkowanie Jakiekolwiek inne zastosowanie odbiegające od powyżej opi- sanego, może okazać się niebezpieczne i powodować szkody  wobec osób i/lub mienia. Niewłaściwe użycie maszyny stano- wią (przykładowo podane czynności, ale nie tylko): –   przewożenie na maszynie osób, dzieci lub zwierząt; –   bycie przewożonym przez maszynę; –   używanie maszyny do holowania lub popychania ciężarów; –    używanie maszyny do zbioru liści czy pozostałości; –   używanie maszyny do uregulowania krzewów lub do kosze- nia roślinności, która nie jest rodzaju trawiastego; –   używanie maszyny przez więcej, niż jedną osobę; –   włączanie  agregatu  tnącego  na  odcinkach  pozbawionych  trawy.

TABLICZKA IDENTYFIKACYJNA I KOMPONENTY

MASZYNY (patrz rysunki na str. ii)

  Poziom mocy akustycznej

  Nazwa i adres producenta

   Moc znamionowa i maksymalna prędkość  obrotowa  silnika

  Osłona tylnego wyrzutu trawy 14a.    Deektor bocznego wyrzutu trawy (jeżeli jest przewi- dziany): 14b.    Osłona bocznego wyrzutu trawy  (jeżeli jest przewidziana)

 Dźwignia regulacji obrotów silnika

  Dźwignia hamulca silnika / agregatu  tnącego

 Dźwignia włączania napędu Bezpośrednio po zakupie maszyny, należy przepisać numery4 identykacyjne z tabliczki znamionowej (3 - 4 - 5) w odpowied- nim miejscu, na ostatniej stronie instrukcji obsługi. Przykład deklaracji zgodności znajduje się na przedostatniej  stronie instrukcji.

OPIS SYMBOLI ZNAJDUJĄCYCH SIĘ NA

PRZYRZĄDACH STEROWNICZYCH (jeżeli są zasto- sowane)

   Niskie obroty silnika

   Wysokie obroty silnika

   Uruchomienie silnika

   Sygnalizator napełnienia pojemnika na trawę: podnie- siony (a) = pusty / obniżony (b) = pełny

PRZEPISY BEZPIECZEŃSTWA

  -  Państwa  kosiarka  mu- si  być  używana  z  zachowaniem  wszelkich  środków  ostroż- ności. W tym celu, na maszynie umieszczone zostały pikto- gramy, mające na  celu  przypominanie  o  podstawowych  za- sadach bezpiecznego użytkowania. Poniżej opisane jest ich  znaczenie.  Zaleca  się ponadto,  uważnie przeczytać zasady  bezpieczeństwa zawarte w odpowiednim rozdziale niniejsze- go opracowania. Wymienić uszkodzone lub nieczytelne etykiety.

   Ostrzeżenie: Przeczytać instrukcję obsługi przed rozpo- częciem użytkowania maszyny.

   Niebezpieczeństwo  wyrzucania  przedmiotów.  Nie  do- puszczać, aby podczas użytkowania maszyny osoby po- stronne przebywały na obszarze pracy.

   Ryzyko  skaleczeń.  Agregat  tnący  w  ruchu.  Nie  należy  wkładać rąk lub stóp do wnętrza komory agregatu tnące- go. Odłączyć kołpak świecy i przeczytać instrukcje przed  wykonaniem  jakichkolwiek  prac  konserwacyjnych,  czy  naprawczych.

  Tylko do kosiarek z silnikiem elektrycznym.

  Tylko do kosiarek z silnikiem elektrycznym.

   Ryzyko skaleczeń. Agregat tnący. Nie należy wkładać rąk  lub stóp do wnętrza komory agregatu tnącego.

W celu uzyskania informacji dotyczących silnika i aku- mulatora (jeżeli jest przewidziany), należy przeczytać odpowiednie instrukcje obsługi. UWAGA - Zgodność między informacjami znajdujący- mi się w tekście i odpowiednimi rysunkami (umiesz- czonymi na stronie 2 oraz następnych) wynika z nume- ru, który poprzedza każdy paragraf.

UWAGA Maszyna może być dostarczona częściowo zmontowana. OSTRZEŻENIE! Rozpakowanie i dokończenie montażu musi być wykonane na równym i twardym podłożu, z wystarczającą przestrzenią na poruszanie maszyny i zdjęcie opakowania, korzystając zawsze z odpowiednich przyrządów. Likwidacja opakowania musi następować zgodnie z obowiązującymi lokalnymi przepisami. Dokończyć  montaż  maszyny,  postępując  zgodnie  ze  wska- zówkami zawartymi w instrukcjach, dołączonych do każdego  elementu, który ma być montowany.

Podłączenie akumulatora

• Modele z rozruchem elektrycznym za pomocą klu- cza Podłączyć przewód akumulatora do odpowiedniego gniazda  instalacji elektrycznej kosiarki.

• Modele z rozruchem elektrycznym za pomocą przy- cisku Przestrzegać zaleceń zawartych w Instrukcji obsługi silnika.

2. OPIS PRZYRZĄDÓW STEROWNICZYCH

UWAGA Znaczenie symboli znajdujących się na przy- rządach sterowniczych zostało wyjaśnione na poprzednich stronach.

Dźwignia regulacji obrotów silnika Obroty silnika sterowane są dźwignią (1). Położenia dźwigni wskazane są na odpowiedniej tabliczce. W  niektórych  modelach  zastosowano  silnik bez  dźwigni  re- gulacji obrotów.

Dźwignia hamulca silnika / agregatu tnącego Hamulec agregatu tnącego jest sterowany za pomocą dźwigni  (1), która musi być przyciśnięta do uchwytu podczas rozruchu,  jak i podczas pracy kosiarki.  Silnik ulega zatrzymaniu w momencie zwolnienia dźwigni. 

Dźwignia włączania napędu (jeśli jest obecna) W modelach z napędem, postęp kosiarki uzyskiwany jest za  pomocą dźwigni (1) dociskanej do uchwytu. Kosiarka zatrzyma się w chwili zwolnienia dźwigni.  Uruchomienie silnika musi się zawsze odbywać przy odłączo- nym napędzie.

Regulacja wysokości koszenia Regulacja wysokości koszenia wykonywana jest za pomocą  odpowiednich dźwigni (1).  Cztery koła muszą być wyregulowane na tej samej wysokości. 

WYKONAĆ DZIAŁANIE PRZY ZATRZYMANYM AGREGACIE 

UWAGA Maszyna ta umożliwia wykonanie koszenia traw- nika na różne sposoby; przed rozpoczęciem pracy należy przystosować maszynę w zależności od sposobu, w jaki za- mierza się wykonać koszenie.

WYKONAĆ TĄ CZYNNOŚĆ PRZY WYŁĄCZONYM

SILNIKU. 3.1a Przygotowanie do koszenia i zbioru trawy do pojemnika na trawę: –   Podnieść osłonę tylnego wyrzutu trawy (1) i zaczepić prawi- dłowo pojemnik na trawę (2) tak, jak wskazano na rysunku. 3.1b Przygotowanie do koszenia i tylnego wyrzutu trawy: –   Zdjąć  pojemnik  na  trawę  i  upewnić  się,  że  osłona  tylne- go  wyrzutu  trawy  (1)  pozostaje  obniżona  w  stabilnym  po-5 łożeniu. –   W  modelach  z  możliwością  wyrzutu  bocznego:  upewnić  się, że osłona bocznego wyrzutu trawy (4) jest opuszczona. 3.1c Przygotowanie do koszenia i rozdrobnienia trawy (funkcja “mulczowania” – jeżeli jest przewidziana): –   W modelach z możliwością wyrzutu: upewnić się, że osłona  bocznego wyrzutu trawy (4) jest opuszczona. –   Podnieść osłonę tylnego wyrzutu trawy (1) i włożyć pokrywę  blokującą (5) do otworu wyrzutu trawy przechylając ją lekko  w prawą stronę; następnie przymocować ją wkładając dwa  sworznie (6) do otworów tak, aż zaskoczy ząb mocujący (7). Aby wyjąć pokrywę blokującą (5), należy unieść osłonę tylne- go wyrzutu trawy (1) i przycisnąć na środku w sposób, aby od- czepić ząb mocujący (7). 3.1d Przygotowanie do koszenia i wyrzutu bocz- nego trawy (jeżeli jest przewidziany) –   Podnieść osłonę tylnego wyrzutu trawy (1) i włożyć pokrywę  blokującą (5) do otworu wyrzutu trawy przechylając ją lekko  w prawą stronę; następnie przymocować ją wkładając dwa  sworznie (6) do otworów tak, aż zaskoczy ząb mocujący (7). –   Założyć  deektor  bocznego  wyrzutu  trawy  (8)  zgodnie  z  rysunkiem. –   Zamknąć osłonę bocznego  wyrzutu  trawy  (4) tak, aby  de- ektor bocznego wyrzutu (8) był zablokowany. Aby wyjąć pokrywę blokującą (5), należy unieść osłonę tylne- go wyrzutu trawy (1) i przycisnąć na środku w sposób, aby od- czepić ząb mocujący (7).

Uruchomienie silnika W celu uruchomienia, przestrzegać zaleceń zawartych w in- strukcji obsługi silnika.

• Modele z rozruchem ręcznym Przyciągnąć  dźwignię  hamulca  agregatu  tnącego  (1)  do  uchwytu  i  zdecydowanie  pociągnąć  za  rączkę  linki  rozru- chowej (2). 

• Modele z rozruchem elektrycznym za pomocą klu- cza Przyciągnąć  dźwignię  hamulca  agregatu  tnącego  (1)  do  uchwytu i przekręcić klucz w stacyjce (3).

• Modele z rozruchem elektrycznym za pomocą przy- cisku Wprowadzić  do  końca  kluczyk  bezpieczeństwa  (4),  przycią- gnąć dźwignię hamulca agregatu tnącego (1) do uchwytu, na- cisnąć przycisk uruchamiający (5) i przytrzymać przycisk wci- śnięty aż do uruchomienia silnika.

Koszenie trawy Wygląd trawnika będzie lepszy, jeśli koszenia zostaną prze- prowadzone zawsze na tej samej wysokości i naprzemianle- głymi pasami idącymi w poprzecznych kierunkach. Gdy pojemnik na trawę jest przepełniony, maszynie nie uda- je się skutecznie zbierać całej ściętej trawy i zmienia się od- głos pracy silnika. Aby wyjąć i opróżnić pojemnik na trawę należy,  –   zatrzymać  silnik  i  zaczekać  na  zatrzymanie  się  agregatu  tnącego; –   podnieść osłonę tylnego wyrzutu trawy, chwycić za uchwyt i  wyjąć pojemnik na trawę, utrzymując go w pionowej pozycji.

• W przypadku “mulczowania” lub wyrzutu tylnego trawy: unikać zawsze gromadzenia zbyt dużej ilości trawy.  Nigdy  nie  kosić  więcej,  niż  jedną  trzecią  całkowitej  wyso- kości trawy podczas jednego koszenia!  Ustawić szybkość  postępu maszyny w zależności od stanu trawnika i ilości ko- szonej trawy.

• W przypadku wyrzutu bocznego (jeżeli jest przewi- dziany): zaleca się wykonywanie w czasie koszenia takiej  trasy,  aby  skoszona  trawa  nie  padała  na  trawnik  jeszcze  nie skoszony.

• W przypadku pojemnika na trawę z urządzeniem sy- gnalizującym jego poziom napełnienia (jeżeli prze- widziane):  podczas pracy kosiarki, z agregatem tnącym w  ruchu, sygnalizator pozostaje podniesiony tak długo, dopó- ki pojemnik jest w stanie odbierać koszoną trawę; gdy się  obniży, oznacza, że pojemnik na trawę  jest pełny i należy  go opróżnić. Wskazówki dotyczące pielęgnacji trawnika Każdy  rodzaj  trawy  przedstawia  odmienną  charakterystykę  i stąd może wymagać różnych sposobów pielęgnacji trawni- ka; zalecamy przeczytać zawsze wskazania znajdujące się na  opakowaniu  nasion dotyczące wskazanej wysokości kosze- nia, odnoszące się do warunków wzrostu na obszarze, gdzie  pracuje kosiarka. Należy pamiętać, że większa część traw składa się z łodygi i  z jednego lub kilku liści. Jeżeli liście zostaną obcięte całkowi- cie, trawnik zostanie uszkodzony i odrost będzie trudniejszy. Ogólnie mówiąc, można uznać za słuszne następujące wska- zania: –   koszenie zbyt niskie powoduje wyrywanie i przerzedzenie  trawnika, nadając mu wygląd “w plamy”; –   w lecie, koszenie musi być wyższe w celu zapobiegania wy- suszeniu terenu; –   nie kosić trawy, gdy jest mokra; może to obniżyć sprawność  agregatu tnącego, do którego przylega wilgotna trawa oraz  powodować wyrwy w trawniku; –   w przypadku trawy szczególnie wysokiej, słuszne jest wyko- nanie pierwszego koszenia na maksymalnej wysokości, na  jaką zezwala maszyna, po czym wykonać następne kosze- nie po dwóch lub trzech dniach.

Zakończenie pracy Po zakończeniu pracy,  zwolnić dźwignię (1) hamulca i odłą- czyć kołpak świecy (2). 

• Modele z rozruchem elektrycznym za pomocą klu- cza Wyjąć klucz ze stacyjki (3).

• Modele z rozruchem elektrycznym za pomocą przy- cisku Nacisnąć na zapadkę (5) i wyjąć kluczyk bezpieczeństwa (4). Przed wykonaniem jakichkolwiek czynności, POCZEKAĆ, AŻ  ZATRZYMA SIĘ AGREGAT TNĄCY.

4. KONSERWACJA ZWYCZAJNA

Przechowywać kosiarkę w suchym miejscu. WAŻNE Regularna i skrupulatna konserwacja jest nie- zbędna do długotrwałego utrzymania poziomu bezpieczeń- stwa i oryginalnej wydajności maszyny. Wszystkie czynności  regulacyjne  lub  konserwacyjne  muszą  być  wykonywane  przy  zatrzymanym  silniku  i  po  odłączeniu  przewodu świecy. 1)   Założyć rękawice robocze przed przystąpieniem do wszel- kich czynności związanych z czyszczeniem, konserwacją  lub regulacją maszyny. 2)   Myć dokładnie maszynę wodą po każdym koszeniu, usu- wać resztki trawy i błota zebrane wewnątrz podwozia, aby  zapobiec  ich  zaschnięciu,  co  mogłoby  utrudnić  następ- ny rozruch.6 W przypadku jakiejkolwiek wątpliwości lub problemu, prosimy  nie zwlekać ze skontaktowaniem się z najbliższym serwisem  obsługi lub z Państwa sprzedawcą. 3)   Lakier po wewnętrznej stronie podwozia może z czasem  ulec uszkodzeniu z powodu trącego działania koszonej tra- wy; w tym przypadku, zadziałać w odpowiednim czasie, po- prawiając powierzchnię wewnętrzną podwozia przy pomo- cy farby antykorozyjnej, zapobiegając tworzeniu się rdzy,  która prowadzi do korozji metalu. 4)   W  przypadku,  gdyby  zaistniała  konieczność  dojścia  do  dolnej części maszyny, przechylić ją wyłącznie po stronie  wskazanej w instrukcji obsługi, postępując według odpo- wiednich instrukcji. W modelach  które  przewidują  wyrzut  boczny,  należy  wyjąć  deektor  wyrzutu  trawy  (jeżeli  za- montowany - patrz 3.1.d). 5)   Unikać  rozlania  benzyny  na  plastikowe  części  silnika  lub  maszyny, aby zapobiec ich zniszczeniu, a ewentualny ślad  wylanej benzyny natychmiast usunąć. Gwarancja nie po- krywa  uszkodzeń  części  plastikowych  spowodowanych  benzyną. 6)   Aby  zapewnić  prawidłowe  funkcjonowania  i  żywotność  maszyny,  zaleca  się  okresowo  wymieniać  olej  silnikowy,  zgodnie  z  okresowością  wskazaną  w  Instrukcji  silnika. Olej  może  być  rozładowany  w  specjalistycznym  ser- wisie  lub  poprzez  zassanie  go  przez  otwór  napełnia- jący  przy  użyciu  strzykawki,  pamiętając,  że  może  być  konieczne  kilkakrotne  powtórzenie  działania  w  ce- lu  zapewnienia  całkowitego  opróżnienia  zbiornika. Przed ponownym użyciem maszyny, należy się upewnić, że przywrócono odpowiedni poziom oleju.

Konserwacja agregatu tnącego Każda interwencja dotycząca agregatu tnącego musi być wy- konana w serwisie specjalistycznym, który posiada odpowied- nie wyposażenie. W  maszynie  tej  przewidziane  jest  użycie  agregatu  tnącego  mającego kod wskazany w tabeli znajdującej się na stronie ii. Biorąc  pod  uwagę  ewolucję  produktu,  wyżej  wymieniony  agregat  tnący  może  być  zastąpiony  z  czasem  przez  inny,  o  analogicznych cechach zamienności i bezpieczeństwie funk- cjonowania.  Zamontować  agregat  tnący  (2) tak,  aby kod  był  zwrócony  w  kierunku terenu , wykonując kolejno czynności wskazane na  rysunku.   Dokręcić  środkową  śrubę  (1)  kluczem  dynamometrycznym,  wykalibrowanym na 35-40 Nm.

Regulacja napędu W modelach z napędem, właściwe napięcie pasa reguluje się  za pomocą nakrętki (1),  aż do  osiągnięcia  wskazanego  wy- miaru (6 mm). 

Ładowanie akumulatora (jeżeli jest przewi- dziane)

• Modele z rozruchem elektrycznym za pomocą klucza W celu doładowania  wyładowanego akumulatora  podłączyć  go  do  ładowarki  (1)  według  wskazówek  z  instrukcji  obsługi  akumulatora. Nie  łączyć  ładowarki  bezpośrednio  z  zaciskami  silnika.  Nie  można uruchamiać silnika wykorzystując ładowarkę jako źró- dło zasilania, ponieważ mogłaby ona ulec uszkodzeniu.  Jeżeli przewiduje się nieużywanie kosiarki przez długi okres  czasu, odłączyć akumulator od okablowania silnika, gwaran- tując jednakże dobry poziom naładowania akumulatora.

• Modele z rozruchem elektrycznym za pomocą przycisku Przestrzegać zaleceń zawartych w Instrukcji obsługi silnika.

OSTRZEŻENIE! Dla Państwa bezpieczeństwa jest surowo zabronione montowanie jakiegokolwiek inne- go osprzętu, oprócz tego wymienionego w liście poni- żej, zaprojektowanego specjalnie dla modelu i rodzaju Państwa maszyny.

Zestaw mulczujący (jeżeli znajduje się w wypo- sażeniu) Rozdrabnia koszoną trawę i pozostawia rozproszoną na traw- niku, stanowiąc alternatywę do koszenia do pojemnika na tra- wę (do przystosowanych maszyn).

Co robić, gdy ... Przyczyna usterki Sposób rozwiązania

1. Benzynowa kosiarka do trawy nie działa

Brak oleju lub benzyny w  silniku Sprawdzić poziom oleju i  poziom benzyny Świeca i filtr są w złym  stanie Oczyścić świecę  zapłonową i filtr, gdyż  mogą być zabrudzone lub  wymienić je Po zakończeniu ubiegłego  sezonu zbiornik paliwa nie  został opróżniony Ewentualne zablokowanie  pływaka gaźnika;  przechylić kosiarkę na  stronę gaźnika

2. Skoszona trawa nie jest gromadzona w pojemniku

na trawę Agregat tnący doznał  uszkodzenia w wyniku  uderzenia Naostrzyć agregat tnący  lub go wymienić. Skontrolować położenie  skrzydełek kierujących  koszoną trawę do  pojemnika na trawę Wnętrze podwozia jest  zabrudzone Oczyścić wnętrze  podwozia, aby ułatwić  przesuwanie się  skoszonej trawy w  kierunku pojemnika na  trawę

3. Koszenie trawy odbywa się z trudnością

Agregat tnący jest w złym  stanie Naostrzyć agregat tnący  lub go wymienić.

4. Maszyna zaczyna nadmiernie drgać

Uszkodzenie lub  poluzowanie części Zatrzymać maszynę i  odłączyć przewód świecy Sprawdzić ewentualne  uszkodzenia Sprawdzić, czy występują  części poluzowane i  dokręcić je Kontrole, wymiany  lub naprawy muszą  się odbywać w  specjalistycznym serwisie.1

Deklaracja zgodności WE (Dyrektywa maszynowa 2006/42/ WE, Załącznik II, część A) 1. Spółka

2. Oświadcza na własną odpowiedzialność, że

maszyna: Kosiarka prowadzona przez operatora pieszego / cięcie trawy a) Typ / Model podstawowy b) Model komercyjny c) Rok produkcji d) Numer seryjny e) Silnik: silnik o zapłonie iskrowym

3. Spełnia podstawowe wymogi następujących

Dyrektyw: f) Jednostka certyfikująca g) Badanie typu WE 4. Odniesienie do Norm zharmonizowanych i) Zmierzony poziom mocy akustycznej j) Gwarantowany poziom mocy akustycznej k) Szerokość cięcia q) Osoba upoważniona do zredagowania Dokumentacji technicznej: r) Miejscowość i data
