BEDIENUNGSANLEITUNG AL3 46 B ALPINA

Handgeführter Rasenmäher - GEBRAUCHSANWEISUNG ACHTUNG: vor inbetriebnahme des geräts die gebrauchsanleitung aufmerksam lesen.

WICHTIG: Lesen Sie die Anweisungen in der Bedienungsanleitung des Motors, bevor Sie diesen zum ersten Mal in Betrieb setzen. ACHTUNG! Vor dem Starten stets den Ölstand kontrollieren.

WICHTIG: Lesen Sie die Anweisungen in der Bedienungsanleitung des Motors, bevor Sie diesen zum ersten Mal in Betrieb setzen. ACHTUNG! Vor dem Starten stets den Ölstand kontrollieren.

DEUTSCH - Übersetzung der Originalbetriebsanleitung ..............................................................

[2]   Nennleistung * [3]   Max. Betriebsgeschwindigkeit des Motors * [4]   Maschinengewicht * [5] Schnittbreite [6]   Schalldruckpegel [7]   Messungenauigkeit [8]   Gemessener Schallleistungspegel [9] Garantierter Schallleistungspegel [10] Vibrationspegel [11]   Abmessungen (Länge/Breite/Höhe) [12]   Nummer Schneidwerkzeug [13]   Zubehör [14] “Mulching-Kit”

[1] NL - TECHNISCHE GEGEVENS

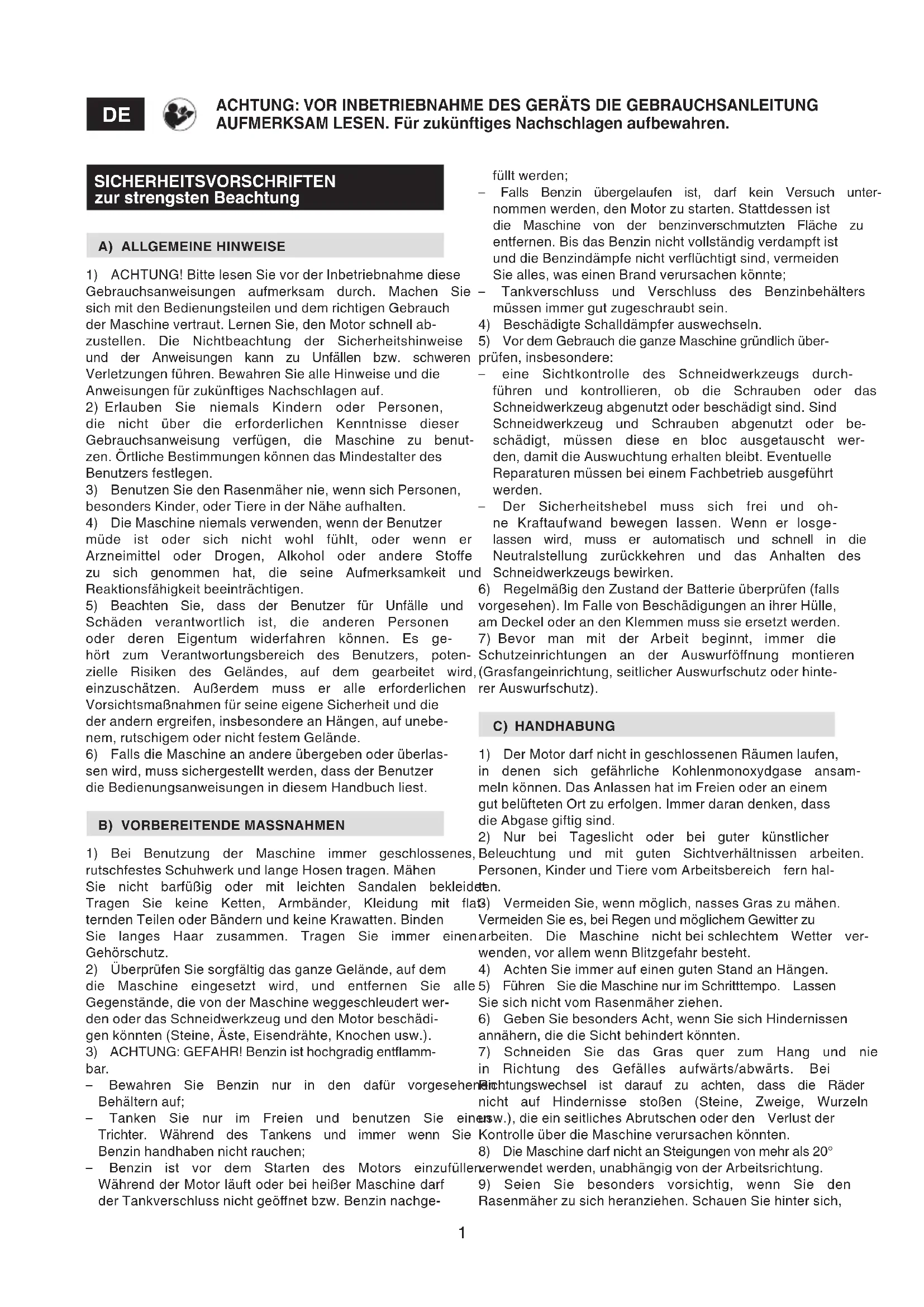

A) ALLGEMEINE HINWEISE

1)  ACHTUNG! Bitte lesen Sie vor der Inbetriebnahme diese  Gebrauchsanweisungen  aufmerksam  durch.  Machen  Sie  sich mit den Bedienungsteilen und dem richtigen Gebrauch  der Maschine vertraut. Lernen Sie, den Motor schnell ab- zustellen.  Die  Nichtbeachtung  der  Sicherheitshinweise  und  der  Anweisungen  kann  zu  Unfällen  bzw.  schweren  Verletzungen führen. Bewahren Sie alle Hinweise und die  Anweisungen für zukünftiges Nachschlagen auf.  2)  Erlauben  Sie  niemals  Kindern  oder  Personen,  die  nicht  über  die  erforderlichen  Kenntnisse  dieser  Gebrauchsanweisung  verfügen,  die  Maschine  zu  benut- zen. Örtliche Bestimmungen können das Mindestalter des  Benutzers festlegen. 3)  Benutzen Sie den Rasenmäher nie, wenn sich Personen,  besonders Kinder, oder Tiere in der Nähe aufhalten.  4)  Die Maschine niemals verwenden, wenn der Benutzer  müde  ist  oder  sich  nicht  wohl  fühlt,  oder  wenn  er  Arzneimittel  oder  Drogen,  Alkohol  oder  andere  Stoe  zu  sich  genommen  hat,  die  seine  Aufmerksamkeit  und  Reaktionsfähigkeit beeinträchtigen. 5)  Beachten  Sie,  dass  der  Benutzer  für  Unfälle  und  Schäden  verantwortlich  ist,  die  anderen  Personen  oder  deren  Eigentum  widerfahren  können.  Es  ge- hört  zum  Verantwortungsbereich  des  Benutzers,  poten- zielle  Risiken  des  Geländes,  auf  dem  gearbeitet  wird,  einzuschätzen.  Außerdem  muss  er  alle  erforderlichen  Vorsichtsmaßnahmen für seine eigene Sicherheit und die  der andern ergreifen, insbesondere an Hängen, auf unebe- nem, rutschigem oder nicht festem Gelände. 6)  Falls die Maschine an andere übergeben oder überlas- sen wird, muss sichergestellt werden, dass der Benutzer  die Bedienungsanweisungen in diesem Handbuch liest. 

B) VORBEREITENDE MASSNAHMEN

1)  Bei  Benutzung  der  Maschine  immer  geschlossenes,  rutschfestes Schuhwerk und lange Hosen tragen. Mähen  Sie  nicht  barfüßig  oder  mit  leichten  Sandalen  bekleidet.  Tragen  Sie  keine  Ketten,  Armbänder,  Kleidung  mit  at- ternden Teilen oder Bändern und keine Krawatten. Binden  Sie  langes  Haar  zusammen.  Tragen  Sie  immer  einen  Gehörschutz. 2)  Überprüfen Sie sorgfältig das ganze Gelände, auf dem  die  Maschine  eingesetzt  wird,  und  entfernen  Sie  alle  Gegenstände, die von der Maschine weggeschleudert wer- den oder das Schneidwerkzeug und den Motor beschädi- gen könnten (Steine, Äste, Eisendrähte, Knochen usw.). 3)  ACHTUNG: GEFAHR! Benzin ist hochgradig entamm- bar. –   Bewahren  Sie  Benzin  nur  in  den  dafür  vorgesehenen  Behältern auf; –   Tanken  Sie  nur  im  Freien  und  benutzen  Sie  einen  Trichter.  Während  des  Tankens  und  immer  wenn  Sie  Benzin handhaben nicht rauchen; –   Benzin  ist  vor  dem  Starten  des  Motors  einzufüllen.  Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geönet bzw. Benzin nachge-

ACHTUNG: VOR INBETRIEBNAHME DES GERÄTS DIE GEBRAUCHSANLEITUNG AUFMERKSAM LESEN. Für zukünftiges Nachschlagen aufbewahren. füllt werden; –   Falls  Benzin  übergelaufen  ist,  darf  kein  Versuch  unter- nommen werden, den Motor zu starten. Stattdessen ist  die  Maschine  von  der  benzinverschmutzten  Fläche  zu  entfernen. Bis das Benzin nicht vollständig verdampft ist  und die Benzindämpfe nicht verüchtigt sind, vermeiden  Sie alles, was einen Brand verursachen könnte; –   Tankverschluss  und  Verschluss  des  Benzinbehälters  müssen immer gut zugeschraubt sein. 4)  Beschädigte Schalldämpfer auswechseln. 5)  Vor dem Gebrauch die ganze Maschine gründlich über- prüfen, insbesondere: –   eine  Sichtkontrolle  des  Schneidwerkzeugs  durch- führen  und  kontrollieren,  ob  die  Schrauben  oder  das  Schneidwerkzeug abgenutzt oder beschädigt sind. Sind  Schneidwerkzeug  und  Schrauben  abgenutzt  oder  be- schädigt,  müssen  diese  en  bloc  ausgetauscht  wer- den, damit die Auswuchtung erhalten bleibt. Eventuelle  Reparaturen müssen bei einem Fachbetrieb ausgeführt  werden. –   Der  Sicherheitshebel  muss  sich  frei  und  oh- ne  Kraftaufwand  bewegen  lassen.  Wenn  er  losge- lassen  wird,  muss  er  automatisch  und  schnell  in  die  Neutralstellung  zurückkehren  und  das  Anhalten  des  Schneidwerkzeugs bewirken. 6)  Regelmäßig den Zustand der Batterie überprüfen (falls  vorgesehen). Im Falle von Beschädigungen an ihrer Hülle,  am Deckel oder an den Klemmen muss sie ersetzt werden. 7)  Bevor  man  mit  der  Arbeit  beginnt,  immer  die  Schutzeinrichtungen  an  der  Auswurfönung  montieren  (Grasfangeinrichtung, seitlicher Auswurfschutz oder hinte- rer Auswurfschutz). C) HANDHABUNG 1)  Der Motor darf nicht in geschlossenen Räumen laufen,  in  denen  sich  gefährliche  Kohlenmonoxydgase  ansam- meln können. Das Anlassen hat im Freien oder an einem  gut belüfteten Ort zu erfolgen. Immer daran denken, dass  die Abgase giftig sind. 2)  Nur  bei  Tageslicht  oder  bei  guter  künstlicher  Beleuchtung  und  mit  guten  Sichtverhältnissen  arbeiten.  Personen, Kinder und Tiere vom Arbeitsbereich  fern hal- ten. 3)  Vermeiden Sie, wenn möglich, nasses Gras zu mähen.  Vermeiden Sie es, bei Regen und möglichem Gewitter zu  arbeiten.  Die  Maschine  nicht bei schlechtem  Wetter  ver- wenden, vor allem wenn Blitzgefahr besteht. 4)  Achten Sie immer auf einen guten Stand an Hängen. 5)  Führen  Sie die Maschine nur im Schritttempo.  Lassen  Sie sich nicht vom Rasenmäher ziehen. 6)  Geben Sie besonders Acht, wenn Sie sich Hindernissen  annähern, die die Sicht behindert könnten.  7)  Schneiden  Sie  das  Gras  quer  zum  Hang  und  nie  in  Richtung  des  Gefälles  aufwärts/abwärts.  Bei  Richtungswechsel  ist  darauf  zu  achten,  dass  die  Räder  nicht  auf  Hindernisse  stoßen  (Steine,  Zweige,  Wurzeln  usw.), die ein seitliches Abrutschen oder den  Verlust der  Kontrolle über die Maschine verursachen könnten. 8)  Die Maschine darf nicht an Steigungen von mehr als 20°  verwendet werden, unabhängig von der Arbeitsrichtung.   9)  Seien  Sie  besonders  vorsichtig,  wenn  Sie  den  Rasenmäher zu sich heranziehen. Schauen Sie hinter sich,2 bevor Sie in den Rückwärtsgang schalten und während Sie  zurücksetzen, um sicherzustellen, dass keine Hindernisse  vorhanden sind. 10)  Halten Sie das Schneidwerkzeug an, wenn der Mäher  beim Transport über andere Flächen als Gras zu kippen ist  und wenn Sie den Rasenmäher zur Mähäche hin- und wie- der abtransportieren.

11) Wenn Sie die Maschine in der Nähe der Straße ver-

wenden, achten Sie auf den Verkehr. 12)  Verwenden  Sie  die  Maschine  nie  mit  beschädigten  Schutzeinrichtungen  oder  ohne  die  Grasfangeinrichtung,  den seitlichen oder den hinteren Auswurfschutz.  13)  In der  Nähe  von abschüssigen Stellen, Gräben  oder  Dämmen besonders vorsichtig sein.  14)  Starten Sie den Motor mit Vorsicht entsprechend den  Anweisungen. Achten Sie auf ausreichenden Abstand der  Füße zum Schneidwerkzeug. 15)  Den  Rasenmäher  beim  Start  des  Motors  nicht  kip- pen. Starten Sie den Motor auf einer ebenen Fläche ohne Hindernisse oder hohes Gras. 16)  Bringen Sie niemals Hände oder Füße in die Nähe von  sich drehenden Teilen. Halten Sie sich immer entfernt von  der Auswurfönung. 17)  Heben oder tragen  Sie den Rasenmäher nie mit  lau- fendem Motor. 18)  Die  Sicherheitssysteme  nicht  entfernen  oder  außer  Betrieb setzen.

19) Ändern Sie nicht die Grundeinstellung des Motors und

lassen Sie ihn nicht überdrehen. 20)  Die  Komponenten  des  Motors,  die  sich  während  des  Gebrauchs  erhitzen,  nicht  berühren.  Es  besteht  Verbrennungsgefahr. 21)  Bei  den  Modellen  mit  Motorantrieb,  lösen  sie  die  Kupplung des Radantriebs, bevor Sie den Motor starten. 22)  Verwenden  Sie  ausschließlich  vom  Hersteller  der  Maschine genehmigte Zubehörteile. 23)  Die  Maschine  nicht  verwenden,  wenn  das  Zubehör/ die  Werkzeuge  nicht  in  den  vorgesehenen  Punkten  ins- talliert sind. 24)  Das Schneidwerkzeug ausschalten, den Motor anhal- ten und das Kabel der Zündkerze abziehen (sicherstellen,  dass alle beweglichen Teile vollkommen stillstehen): – Während des Transports der Maschine; –   Wenn  Sie  die  Maschine  unbewacht  lassen.  Bei  den  Modellen mit elektrischem Anlasser, den Zündschlüssel  abziehen; – Bevor Sie Verstopfungen beseitigen oder den Auswurfkanal reinigen; –  Bevor  Sie  die  Maschine  überprüfen,  reinigen  oder  Arbeiten an ihr durchführen; – Nachdem ein Fremdkörper getroen wurde. Prüfen Sie,  ob  Schäden an  der  Maschine  entstanden  sind,  und  füh- ren Sie die erforderlichen Reparaturen aus, bevor Sie die  Maschine wieder benutzen.  25)  Das  Schneidwerkzeug  ausschalten  und  den  Motor  anhalten: –   Bevor Sie nachtanken; –   Jedes Mal, wenn die Grasfangeinrichtung abgenommen  oder wieder montiert wird; –   Jedes  Mal,  wenn  der  seitliche  Auswurfdeektor  abge- nommen oder wieder montiert wird; –   Bevor man die Schnitthöhe einstellt, falls dies nicht vom  Fahrersitz aus erfolgen kann. 26)  Halten  Sie  während  der  Arbeit  stets  einen  Sicherheitsabstand  vom  rotierenden  Schneidwerkzeug.  Dieser Abstand entspricht der Länge des Handgris. 27)  Bevor  Sie  den  Motor  abstellen,  nehmen  Sie  das  Gas  zurück.  Nach  Ende  der  Arbeit,  schließen  Sie  die  Benzinzufuhr,  indem  Sie  die  Anweisungen  im  Handbuch  befolgen. 28)  ACHTUNG  –  Im  Fall  von  Brüchen  oder  Unfällen  während  der  Arbeit,  sofort  den  Motor  abstellen  und  die  Maschine  entfernen,  damit  sie  keine  weiteren  Schäden  anrichtet.  Wenn  bei  einem  Unfall  man  selbst  oder  Dritte  verletzt werden, unverzüglich die der Situation angemes- sene erste Hilfe leisten und zur notwendigen Behandlung  ein Krankenhaus aufsuchen. Entfernen Sie sorgfältig alle  eventuellen Rückstände, die – falls sie unbeaufsichtigt blei- ben – Schäden oder Verletzungen an Personen oder Tieren verursachen könnten.

29) ACHTUNG – Die in dieser Anleitung angegebenen

Geräusch-  und  Vibrationspegel  sind  Höchstwerte  beim  Betrieb der Maschine. Der Einsatz eines nicht ausgewuch- teten  Schneidelements, die zu hohe Fahrgeschwindigkeit  und die  fehlende  Wartung  wirken sich  signikant auf  die  Geräuschemissionen und die Vibrationen aus. Demzufolge  müssen vorbeugende Maßnahmen  getroen werden, um  mögliche Schäden durch zu hohen Lärm und Belastungen  durch  Vibrationen  zu  vermeiden;  die  Maschine  warten,  Gehörschutz tragen, während der Arbeit Pausen einlegen.

D) WARTUNG UND LAGERUNG

1)  ACHTUNG! – Nehmen Sie das Zündkerzenkabel ab und  lesen Sie vor allen Reinigungs- oder Wartungsarbeiten die entsprechenden Anweisungen durch. In allen Situationen,  die  Gefahren  für  die  Hände  mit  sich  bringen,  geeignete  Kleidung und Arbeitshandschuhe tragen. 2)  ACHTUNG!  –  Die  Maschine  niemals  mit  abgenutzten  oder  beschädigten  Teilen  verwenden.  Die  schadhaften  oder verschlissenen Teile sind zu ersetzen und dürfen nie- mals repariert werden. Nur Original-Ersatzteile verwenden:  Die Verwendung von Nicht-Original-Ersatzteilen und/oder  nicht  korrekt  montierten  Ersatzteilen  beeinträchtigt  die  Sicherheit der Maschine, kann Unfälle und Verletzungen an  Personen verursachen und befreit den Hersteller von jeder Verpichtung und Haftung.  3)  Alle Einstell- und Wartungsarbeiten, die nicht in diesem  Handbuch beschrieben  sind,  müssen  von Ihrem  Händler  oder einem Fachbetrieb ausgeführt werden, die über das  Wissen  und  die  erforderlichen  Werkzeuge  für  eine  kor- rekte  Arbeitsausführung  verfügen,  um  das  ursprüngliche  Sicherheitsniveau der  Maschine beizubehalten. Eingrie,  die  nicht  von  einer  Fachstelle  oder  von  unqualizier- tem  Personal  ausgeführt  werden,  haben  grundsätzlich  den Verfall der Garantie und jeglicher Verpichtung oder  Verantwortung des Herstellers zur Folge. 4)  Nach  jeder  Verwendung  das  Zündkerzenkabel  abzie- hen und die Maschine auf eventuelle Schäden überprüfen. 5)  Sorgen Sie dafür, dass alle Muttern und Schrauben fest  angezogen  sind,  um  sicher  zu  sein,  dass  die  Maschine  immer  unter  guten  Bedingungen  arbeitet.  Eine  regelmä- ßige  Wartung  ist  unerlässlich  für  die  Sicherheit  und  die  Erhaltung der Leistungsfähigkeit. 6)  Kontrollieren Sie regelmäßig, dass die Schrauben des  Schneidwerkzeugs fest angezogen sind. 7)  Arbeitshandschuhe  tragen,  um  das  Schneidwerkzeug  zu handhaben, es abzunehmen oder wieder zu montieren. 8)  Beim  Schleifen  des  Schneidwerkzeugs  ist  auf  des- sen  Auswuchtung  zu  achten.  Alle  Arbeiten,  die  das  Schneidwerkzeug  betreffen  (Ausbau,  Schärfen,  Auswuchten,  Einbau  und/oder  Auswechseln),  sind  auf- wändige  Arbeiten,  die  außer  der  Verwendung  spezieller  Werkzeuge  auch  ein  bestimmtes  Fachkönnen  erfordern.3 Aus Sicherheitsgründen müssen diese Arbeiten daher im- mer in einem Fachbetrieb ausgeführt werden.

9) Während der Arbeiten zur Einstellung der Maschine

darauf  achten,  dass  die  Finger  nicht  zwischen  dem  sich  drehenden  Schneidwerkzeug  und  den  festen  Teilen  der  Maschine eingeklemmt werden. 10)  Das  Schneidwerkzeug  nicht  berühren,  solange  das  Zündkerzenkabel  noch  nicht  abgezogen  ist  und  das  Schneidwerkzeug  nicht  völlig  stillsteht.  Während  der  Arbeiten  am  Schneidwerkzeug  daran  denken,  dass  die- ses sich bewegen kann, auch wenn das Zündkerzenkabel  abgezogen ist. 11)  Prüfen Sie regelmäßig den seitlichen bzw. den hinte- ren Auswurfschutz und die Grasfangeinrichtung. Falls sie  beschädigt sind, müssen sie ersetzt werden.   12)  Beschädigte Warn- und Hinweisschilder müssen aus- gewechselt werden. 13)  Stellen  Sie  die  Maschine  an  einem  für  Kinder  unzu- gänglichen Platz ab. 14)  Bewahren Sie  die Maschine mit Benzin im  Tank nie- mals  in  einem  Raum  auf,  in  dem  Benzindämpfe  mit  oe- nem  Feuer,  einer  Hitzequelle  oder  Funken  in  Berührung  kommen könnten. 15)  Lassen  Sie  den  Motor  abkühlen,  bevor  Sie  die  Maschine in einem Raum abstellen. 16)  Um Brandgefahr zu vermeiden, halten  Sie Motor und  Ausputopf,  den  Platz  für  die  Batterie  sowie  den  Platz,  an  dem  Benzinkanister  gelagert  werden,  frei  von  Gras,  Blättern oder austretendem Fett. Die Grasfangeinrichtung  leeren und keine Behälter mit gemähtem Gras in einem ge- schlossenen Raum aufbewahren.  17)  Um  Brandgefahr  zu  vermeiden,  kontrollieren  Sie  re- gelmäßig, dass keine Öl- und/oder Kraftstoverluste auf- treten. 18)  Falls der Tank zu entleeren ist, muss dies im Freien und  bei kaltem Motor erfolgen.

E) TRANSPORT UND HANDHABUNG

1)  Folgende  Hinweise  müssen  bei  jedem  Bewegen,  Heben, Transportieren oder Kippen der Maschine beach- tet werden: – Feste Arbeitshandschuhe benutzen; –   Die Maschine unter Berücksichtigung des Gewichts und  seiner Aufteilung an Punkten greifen, die einen sicheren  Halt gewährleisten –   Eine dem Gewicht der Maschine und den Eigenschaften  des Transportmittels  bzw. der  Aufstellposition entspre- chende Anzahl Personen einsetzen –    Sicherstellen, dass  die Bewegung der  Maschine keine  Benzinverluste  bzw.  Schäden  oder  Verletzungen  ver- ursacht. 2)  Sichern Sie die Maschine während des Transports auf  geeignete Weise mit Seilen oder Ketten. G) UMWELTSCHUTZ 1)  Der  Umweltschutz  muss  ein  wesentlicher  und  vorran- giger  Aspekt  bei  der  Verwendung  der  Maschine  sein,  zum  Vorteil  des  zivilen  Zusammenlebens  und  unserer  Umgebung.  Vermeiden  Sie  es,  ein  Störelement  Ihrer  Nachbarschaft darzustellen. 2)  Halten  Sie  sich  strikt  an  die  örtlichen  Vorschriften  für  die Entsorgung von Verpackungen, Öl, Benzin, Filter, be- schädigten Teilen oder sämtlichen weiteren umweltschäd- lichen  Stoen.  Diese  Stoe  dürfen  nicht  zusammen  mit  dem Hausmüll entsorgt werden, sondern müssen getrennt  gesammelt und zum Wertstohof gebracht werden, der für  die Wiederverwendung der Stoe sorgt. 3)  Halten Sie sich strikt an die örtlichen Vorschriften für die  Entsorgung der Schneidreste. 4)  Bei  Außerbetriebnahme  darf  die  Maschine  nicht  ein- fach in der Umwelt abgestellt werden, sondern muss ge- mäß der örtlichen Vorschriften an einen Wertstohof über- geben werden.

DIE MASCHINE KENNENLERNEN

BESCHREIBUNG DER MASCHINE

UND EINSATZBEREICH Diese  Maschine  ist  ein  Gartenbaugerät,  genauer  gesagt  ein handgeführter Rasenmäher. Die  Maschine  besteht  im  Wesentlichen  aus  einem  Motor,  der  ein  in  einem  Gehäuse  eingeschlossenes  Schneidwerkzeug  antreibt,  und  verfügt  über  Räder  und  einen Gri.  Der  Bediener  kann  die  Maschine  führen  und  die  Hauptsteuerungen  betätigen,  wobei  er  immer  hin- ter  dem  Gri  steht,  also  in  Sicherheitsabstand  zum  ro- tierenden  Schneidwerkzeug.  Wenn  der  Bediener  sich  von  der  Maschine  entfernt,  werden  der  Motor  und  das  Schneidwerkzeug  innerhalb  weniger  Sekunden  angehal- ten. Bestimmungsgemäße Verwendung Diese Maschine wurde entwickelt und hergestellt, um das  Gras von Gärten und Rasenächen zu schneiden (und zu  sammeln), deren Größe der Schnittleistung entspricht, wo- bei sie von einem Bediener handgeführt wird. Das  Vorhandensein  von  Zubehör  oder  spezischen  Vorrichtungen  kann  das  Aufsammeln  des  gemähten  Grases vermeiden oder einen „Mulching-Eekt“ bewirken,  bei dem das gemähte Gras am Boden verteilt wird. Benutzer Diese Maschine ist für die Benutzung durch Verbraucher,  also  Laien  bestimmt.  Diese  Maschine  ist  für  den  „Hobbygebrauch“ bestimmt. Nicht bestimmungsgemäße Verwendung Jede andere Verwendung, die von der oben genannten ab- weicht, kann sich als gefährlich erweisen und Personen-  und/oder  Sachschäden  verursachen.  Als  nicht  bestim- mungsgemäße Verwendung gelten (beispielhaft): –    Transport  von  Personen,  Kindern  oder  Tieren  auf  der  Maschine; – Mitfahren auf der Maschine; –   Verwenden  der  Maschine  zum  Ziehen  oder  Schieben  von Lasten; –   Verwenden  der  Maschine  für  das  Sammeln  von  Laub  oder Abfall; –   Verwenden  der Maschine zum  Schneiden  von  Hecken  oder zum Schneiden von anderen Panzen außer Rasen; –   Verwenden der Maschine durch mehr als eine Person;4 –   Betätigen  des  Schneidwerkzeugs  in  graslosen  Bereichen.

TYPENSCHILD UND MASCHINENBAUTEILE

(siehe Abbildungen auf Seite ii)

1. Schallleistungspegel

4.  Typ des Rasenmähers

8.  Nennleistung und maximale

13.  Schneidwerkzeug

14.  Hinterer Auswurfschutz

14a.  Seitlicher Auswurfdeektor (falls vorgesehen) 14b.  Seitlicher Auswurfschutz (falls vorgesehen)

15. Grasfangeinrichtung

18.  Hebel Motorbremse / Schneidwerkzeug

Tragen  Sie  sofort  nach  dem  Kauf  der  Maschine  die  Kennnummern (3 - 4 - 5) in die entsprechenden Felder auf  der letzten Seite des Handbuchs ein. Das Beispiel der Konformitätserklärung nden Sie auf der  vorletzten Seite des Handbuchs.

BESCHREIBUNG DER SYMBOLE AN DEN

25. Antrieb eingeschaltet

36.  Anzeiger Inhalt Grasfangeinrichtung:

angehoben (a) = leer / abgesenkt (b) = voll SICHERHEITSVORSCHRIFTEN - Ihr Rasen-mäher muss  mit Vorsicht benutzt werden. Aus diesem Grund wurden an  der Maschine Symbole angebracht, die Sie auf die wich- tigsten  Vorsichtsmaßnahmen  hinweisen.  Die  Bedeutung  der Symbole ist nachstehend erklärt. Wir weisen auch noch  einmal ausdrücklich auf die Sicherheitsnormen hin, die Sie  im  entsprechenden  Kapitel  dieser  Gebrauchsanleitung  nden. Beschädigte oder unleserliche Etiketten bitte austauschen.

41.  Achtung:  Vor  dem  Gebrauch  der  Maschine  die 

Bedienungsanleitung lesen.

42.  Auswurfrisiko.  Während  des  Gebrauchs,  halten  Sie 

Dritte von der Arbeitszone entfernt.

43.  Schnittgefahr.  Schneidwerkzeug  in  Bewegung. 

Führen  Sie  nie  Hände  oder  Füße  in  den  Sitz  des  Schneidwerkzeugs  ein.  Nehmen  Sie  den  Zündkerzenstecker ab und lesen Sie die Anleitungen,  bevor Sie Wartungs- oder Reparaturarbeiten begin- nen.

46.  Schnittgefahr.  Schneidwerkzeug.  Führen  Sie  nie 

Hände oder Füße in den Sitz des Schneidwerkzeugs  ein. GEBRAUCHSVORSCHRIFTEN Für den Motor und die Batterie (falls vorhanden) wird auf die entsprechenden Bedienungsanleitungen ver- wiesen. HINWEIS - Die Übereinstimmung zwischen den Verweisen im Text und den entsprechenden Abbildungen (auf S. iii ff.) wird durch die Nummer vor jedem Abschnitt gegeben.

HINWEIS Einige Komponenten der Maschine können bei der Lieferung bereits montiert sein. ACHTUNG! Das Auspacken und die Montage müs- sen auf einer ebenen und stabilen Oberfläche erfolgen. Es muss genügend Platz zur Bewegung der Maschine und der Verpackung sowie die geeigneten Werkzeuge zur Verfügung stehen. Die Entsorgung der Verpackung muss gemäß den örtli- chen Vorschriften erfolgen. Die Montage der Maschine zu Ende führen, indem man die  Angaben in den Anleitungen befolgt, die jeder zu montie- renden Komponente beiliegen.

1.1 Batterieanschluss

• Modelle mit Elektrostart mit Schlüssel Das  Batteriekabel  an  den  Stecker  der  allgemeinen  Verkabelung des Rasenmähers anschließen.

• Modelle mit Elektrostart durch Knopfdruck Die Anweisungen in der Betriebsanleitung des Motors be- folgen.

BESCHREIBUNG DER BEDIENELEMENTE

HINWEIS Die Bedeutung der Symbole, die auf den Be- dienelementen abgebildet sind, ist auf den vorangehenden Seiten beschrieben.

Das Gas wird mit dem Hebel (1) betätigt. Die Positionen des Hebels sind auf dem entsprechenden  Etikett angegeben. Auf einigen Modellen ist ein Motor ohne Gashebel vorge- sehen.

2.2 Hebel Motorbremse / Schneidwerkzeug

Die Bremse des Schneidwerkzeugs wird über den Hebel  (1) bedient, der zum Anlassen und während des Betriebs  des Rasenmähers gegen den Handgri gedrückt werden  muss.  Beim Loslassen des Hebels bleibt der Motor stehen.5

2.3 Kupplungshebel (falls vorhanden)

Bei Modellen mit Motorantrieb erfolgt das Einkuppeln des  Antriebs dadurch, dass der Hebel (1) gegen den Gri ge- drückt wird. Beim Loslassen des Hebels hält der Rasenmäher an.  Das Anlassen des Motors muss stets mit ausgekuppeltem  Antrieb erfolgen.

2.4 Schnitthöheneinstellung

Die Einstellung der Schnitthöhe erfolgt mit Hilfe der dafür  bestimmten Hebel (1).  Die vier Räder müssen auf dieselbe Höhe eingestellt wer- den.

DER ARBEITSGANG IST BEI STILL-STEHENDEM

SCHNEIDWERKZEUG DURCHZUFÜHREN.

HINWEIS Diese Maschine ermöglicht das Mähen des Rasens mit verschiedenen Modi; vor Arbeitsbeginn sollte die Maschine entsprechend der gewünschten Schnittart einge- stellt werden.

DER ARBEITSGANG IST BEI AUSGE-SCHALTETEM

MOTOR DURCHZUFÜHREN. 3.1a Vorbereitung für das Mähen und Sammeln des Grases in der Grasfangeinrichtung: Den  hinteren  Auswurfschutz  (1)  anheben  und  die  Grasfangeinrichtung (2) wie abgebildet einhängen. 3.1b Vorbereitung für das Mähen und hinterer Auswurf des Grases: –   Die Grasfangeinrichtung abnehmen und sicherstellen,  dass der hintere Auswurfschutz (1) stabil abgesenkt  bleibt. –   Bei Modellen mit der Möglichkeit des seitli- chen Auswurfs: Sicherstellen, dass der seitliche  Auswurfschutz (4) abgesenkt ist. 3.1c Vorbereitung für das Mähen und Feinschnitt des Grases („Mulching“ Funktion – falls vor- gesehen): –   Bei  Modellen  mit  der  Möglichkeit  des  Auswurfs:  Sicherstellen, dass der  seitliche Auswurfschutz (4)  ab- gesenkt ist. –   Den  hinteren  Auswurfschutz  (1)  anheben  und  die  Deektorklappe (5) so in die Auswurfönung einsetzen,  dass sie leicht nach rechts geneigt ist; sie dann durch Einsetzen der beiden Stifte (6) in die vorgesehenen Bohrungen bis zum Einrasten der Klinke (7) befestigen. Um die Deektorklappe (5) zu  entfernen,  den  hinteren  Auswurfschutz (1) anheben und in der Mitte drücken, so  dass die Klinke (7) ausklinkt. 3.1d Vorbereitung für das Mähen und seitlichen Auswurf des Grases (falls vorgesehen): –   Den  hinteren  Auswurfschutz  (1)  anheben  und  die  Deektorklappe (5) so in die Auswurfönung einsetzen,  dass sie leicht nach rechts geneigt ist; sie dann durch Einsetzen der beiden Stifte (6) in die vorgesehenen Bohrungen bis zum Einrasten der Klinke (7) befestigen. –   Den seitlichen Auswurfdeektor (8) wie abgebildet mon- tieren. –   Den seitlichen Auswurfschutz (4) wieder schließen, um  den seitlichen Auswurfdeektor (8) zu blockieren. Um  die  Deektorklappe  (5)  zu  entfernen,  den  hinteren  Auswurfschutz  (1)  anheben  und  in  der  Mitte  drücken,  so  dass die Klinke (7) ausklinkt.

3.2 Anlassen des Motors

Zum Anlassen die Anweisungen der Betriebsanleitung des  Motors befolgen.

• Modelle mit Handstart Den  Bremshebel  des  Schneidwerkzeugs  (1)  gegen  den  Handgri ziehen  und kräftig  am Gri  des Starterseils (2)  ziehen.

• Modelle mit Elektrostart mit Schlüssel Den  Bremshebel  des  Schneidwerkzeugs  (1)  gegen  den  Gri ziehen und den Zündschlüssel (3) drehen.

• Modelle mit Elektrostart durch Knopfdruck Den  Freigabeschlüssel  (4)  ganz  in  seinen  Sitz  einfügen,  dann  den  Bremshebel  des  Schneidwerkzeugs (1)  gegen  den Gri ziehen, die Starttaste (5) drücken und sie bis zur  Zündung des Motors gedrückt halten.

3.3 Mähen des Grases

Der Rasen sieht besser aus, wenn man immer mit gleicher  Schnitthöhe und abwechselnd in beide Richtungen mäht. Wenn  die  Grasfangeinrichtung  zu  voll  ist,  wird  das  Gras  nicht mehr ezient eingesammelt und das Geräusch des  Rasenmähers ändert sich. Die Grasfangeinrichtung abnehmen und ausleeren. –   Den  Motor  ausschalten  und  abwarten,  bis  das  Schneidwerkzeug anhält. –   Den  hinteren  Auswurfschutz  anheben,  den  Handgri  greifen und die Grasfangeinrichtung abnehmen, sie da- bei aufrecht halten.

• Beim „Mulching“ oder hinteren Grasauswurf: Stets  vermeiden,  eine  übermäßige  Menge  Gras  zu  schnei- den.  Es  darf  nie  mehr  als  ein  Drittel  der  Gesamthöhe  des  Grases  auf  einmal  geschnitten  werden!  Die  Fahrgeschwindigkeit  ist  dem Zustand  des  Rasens  und  der Menge des zu mähenden Grases anzupassen.

• Beim seitlichen Auswurf (falls vorgesehen): Der Mähverlauf sollte so gewählt werden, dass das gemäh- te Gras nicht auf den noch zu mähenden Rasen gewor- fen wird.

• Bei einer Grasfangeinrichtung mit Anzeigevorrichtung des Inhalts (falls vorge- sehen): Während  der  Arbeit,  bei  sich  drehendem  Schneidwerkzeug  bleibt  der  Anzeiger  angehoben,  da- mit die Grasfangeinrichtung das gemähte Gras aufneh- men  kann;  wenn  er  sich  absenkt  bedeutet  dies,  dass  die Grasfangeinrichtung sich gefüllt hat und geleert wer- den muss. Empfehlungen für die Rasenpflege Jede Grasart hat unterschiedliche Eigenschaften und kann  daher  eine  andere  Rasenpege  erfordern;  beachten  Sie  immer die Hinweise auf der Verpackung der Rasensamen  hinsichtlich der Schnitthöhe und übertragen Sie diese auf  die Wachstumsbedingungen im jeweiligen Gartenbereich. Es muss beachtet werden, dass der Großteil der Grasarten  aus einem Stängel und einem oder mehreren Blättern be- steht. Wenn  man  die  Blätter  ganz  abschneidet,  wird  der  Rasen beschädigt und das Nachwachsen wird erschwert. Im Allgemeinen gelten die folgenden Hinweise: –   ein zu tiefer Schnitt verursacht Ausrisse, Entwurzelungen  des Rasens und ein „eckiges“ Aussehen; –   im  Sommer  muss  der  Schnitt  höher  sein,  um  ein6 Austrocknen der Erde zu vermeiden; –   nasser  Rasen  darf  nicht  geschnitten  werden;  die  Schnittwirkung des sich drehenden Schneidwerkzeugs  wird durch das anhaftende Gras vermindert und verur- sacht Ausrisse im Rasen; –   bei  besonders  hohem  Gras  sollte ein  Mähvorgang mit  der höchsten Schnitthöhe der  Maschine  und ein  zwei- ter  Mähvorgang  nach  zwei  oder  drei  Tagen  ausgeführt  werden.

• Modelle mit Elektrostart mit Schlüssel Den Zündschlüssel (3) abziehen.

• Modelle mit Elektrostart durch Knopfdruck Die  Lasche  (5)  drücken  und  den  Freigabeschlüssel  (4)  entfernen.

WARTEN SIE BIS DAS SCHNEIDWERKZEUG

STILLSTEHT, bevor Sie irgendeinen Eingri durchführen.

4. ORDENTLICHE WARTUNG

Den Rasenmäher an einem trockenen Ort lagern. WICHTIG Eine korrekte und sorgfältige Wartung ist not- wendig, um die Einsatzsicherheit und die ursprünglichen Leistungen der Maschine aufrechtzuerhalten. Jegliche  Einstellung  oder  Wartungsarbeit  muss  bei  aus- geschaltetem  Motor  ausgeführt  werden,  nachdem  das  Zündkerzenkabel abgezogen wurde. 1)   Tragen  Sie  bei  allen  Reinigungs-,  Wartungs-  oder  Einstellarbeiten  an  der  Maschine  immer  feste  Arbeitshandschuhe. 2)   Waschen  Sie  die  Maschine  nach  jedem  Mähvorgang  sorgfältig  mit  Wasser;  entfernen  Sie  Gras-  und  Schlammreste,  die  sich  innerhalb  des  Chassis  ange- sammelt  haben,  um  zu  vermeiden,  dass  diese  in  ge- trocknetem Zustand das Anlassen erschweren. 3)   Die  Lackierung  im  Innenteil  des  Chassis  kann  sich  im  Laufe der Zeit durch den Abrieb des geschnittenen Grases lösen; in diesem Fall muss die Lackierung recht- zeitig mit einer Rostschutzfarbe ausgebessert werden,  um eine  Rostbildung  zu vermeiden,  die  zur  Korrosion  des Metalls führen könnten. 4)   Falls  ein  Zugri  auf  die  Unterseite  der  Maschine  er- forderlich  ist,  darf  diese  nur  in  die  Richtung  gekippt  werden,  die  im  Motorhandbuch  angegeben  ist. Dabei  sind  die  entsprechenden  Anweisungen  zu  beach- ten.  Bei  Modellen  mit  seitlichem  Auswurf  muss  der  Auswurfdeektor  abmontiert  werden  (falls  montiert  -  siehe 3.1.d). 5)   Vermeiden  Sie,  Benzin über die  Kunststoteile zu  ver- schütten, um diese nicht zu beschädigen und sofort jeg- liches  ausgelaufene  Benzin  aufwischen.  Die  Garantie  deckt keine an den Kunststoteilen durch Benzin verur- sachten Schäden. 6)   Um  den  einwandfreien  Betrieb  und  eine  lan- ge  Lebensdauer  der  Maschine  zu  gewährleis- ten,  sollte  das  Motoröl  regelmäßig  gewech- selt  werden,  in  den  Zeitabständen,  die  in  der  Betriebsanleitung des Motors angegeben sind. Das  Öl  kann  in  einem  Fachbetrieb  abgelassen  wer- den oder indem man es von Einfüllstutzen aus mit einer  Spritze absaugt. Dabei ist zu berücksichtigen, dass die- ser Vorgang eventuell einige Male zu wiederholen ist, um  sicher zu sein, dass das Gehäuse ganz geleert wurde. Sich vergewissern, dass der Ölstand wieder kor- rekt hergestellt wurde, bevor man die Maschine erneut benutzt.

4.1 Wartung des Schneidwerkzeugs

Jeder  Eingri  am  Schneidwerkzeug  sollte  bei  einem  Fachbetrieb  ausgeführt  werden,  wo  die  geeigneten  Ausrüstungen zur Verfügung stehen. Auf  dieser  Maschine  ist  die  Verwendung  eines  Schneidwerkzeugs mit dem in der Tabelle auf Seite ii an- gegebenen Code vorgesehen. Aufgrund der Weiterentwicklung des Produkts könnte das  oben genannte Schneidwerkzeug im Laufe der Zeit durch  ein anderes ersetzt werden, das gleiche Eigenschaften der  Austauschbarkeit und Betriebssicherheit aufweist.  Das Schneidwerkzeug (2) mit dem Code dem Boden zu- gewandt wieder montieren und dabei wie in der Abbildung  gezeigt vorgehen. Die Zentralschraube (1) mit einem Drehmomentschlüssel,  der auf 35-40 Nm eingestellt ist, festziehen.

4.2 Regelung des Antriebs

Bei  den  angetriebenen  Modellen  wird  die  richtige  Riemenspannung mit Hilfe der Mutter (1) erreicht, mit der  das angegebene Maß (6 mm) eingestellt wird. 

4.3 Aufladen der Batterie

• Modelle mit Elektrostart mit Schlüssel Schließen Sie zum Auaden einer leeren Batterie diese an  das Batterieladegerät (1) an, wie in der Wartungsanleitung  der Batterie angegeben. Das Batterieladegerät darf nicht direkt an die Motorklemme  angeschlossen  werden.  Der  Motor  kann  nicht  mit  dem  Ladegerät als  Energiequelle  angelassen werden, da das  Ladegerät beschädigt werden könnte.  Falls der Rasenmäher für längere Zeit nicht verwendet wer- den sollte, muss die Batterie abgeklemmt werden. Dabei ist  auf einen guten Ladezustand der Batterie zu achten.

• Modelle mit Elektrostart durch Knopfdruck Die Anweisungen in der Betriebsanleitung des Motors be- folgen.

ACHTUNG! Für Ihre Sicherheit ist es strengstens verboten, anderes Zubehör als das in der folgenden Liste genannt zu montieren. Diese Zubehörteile wurden speziell für das Modell und den Typ Ihrer Maschine entwickelt.

5.1 Mulching-Kit” (wenn nicht im Lieferumfang

enthalten) Zerhackt  das  geschnittene  Gras  fein  und  lässt  es  auf  dem  Rasen,  als  Alternative  zum  Sammeln  in  der  Grasfangeinrichtung  (bei  Maschinen,  die  dafür  vorgese- hen sind).7

Was tun wenn ... Ursache des Problems Abhilfemaßnahme

1. Der Benzinrasenmäher funktioniert nicht

Es fehlt Öl oder Benzin im Motor Kontrollieren Sie den Ölstand und den Benzinstand Die Zündkerze und der  Filter sind nicht in gutem  Zustand Die Zündkerze und  den Filter reinigen, die  verschmutzt sein können,  oder sie auswechseln Das Benzin wurde  zum Ende der letzten  Saison nicht aus dem  Rasenmäher geleert Der Schwimmer kann  blockiert sein; neigen Sie  den Rasenmäher zur Seite  des Vergasers

2. Das geschnittene Gras wird nicht mehr

in der Grasfangeinrichtung aufgefangen Das Schneidwerkzeug hat  einen harten Gegenstand getroffen Das Schneidwerkzeug  schärfen oder ersetzen Prüfen Sie die Flügel,  die das Gras in die Grasfangeinrichtung leiten Das Chassis innen ist verschmutzt Reinigen Sie das Innere des Chassis um den  Auswurf des Grases in die  Grasfangeinrichtung zu erleichtern

3. Der Rasen lässt sich nur schwer schneiden

Das Schneidwerkzeug ist  nicht in gutem Zustand Das Schneidwerkzeug  schärfen oder ersetzen

4. Die Maschine beginnt, auf ungewöhnliche

SOM STÅR PÅ REGLAGEN

EG-Konformitätserklärung (Maschinenrichtlinie 2006/42/EG, Anhang II, Teil 1. Die Gesellschaft 2. Erklärt auf eigene Verantwortung, dass die Maschine: Handgeführter Rasenmäher / Rasenschnitt a) Typ / Basismodell b) Handelsmodell c) Baujahr d) Seriennummer e) Motor: Verbrennungsmotor 3. Den Anforderungen der folgenden Richtlinien entspricht: f) Zertifizierungsstelle g) EG-Baumusterprüfung 4. Bezugnahme auf die harmonisierten Normen i) Gemessener Schallleistungspegel j) Garantierter Schallleistungspegel k) Schnittbreite q) Zur Verfassung der technischen Unterlagen befugte Person: r) Ort und Datum
