KÄYTTÖOHJE AL3 46 B ALPINA

Kävellen ohjattava ruohonleikkuri - KÄYTTÖOHJEET VAROITUS: lue käyttöopas huolellisesti ennen koneen käyttöä.

TÄRKEÄÄ: Lue huolellisesti moottorin käyttöohjeessa annetut määräykset ennen moottorin ensimmäistä käynnist- ystä. VAROITUS! Tarkista öljytaso ennen käynnistystä.

TÄRKEÄÄ: Lue huolellisesti moottorin käyttöohjeessa annetut määräykset ennen moottorin ensimmäistä käynnist- ystä. VAROITUS! Tarkista öljytaso ennen käynnistystä.

[2]   Nimellisteho * [3]   Moottorin maksimaalinen toimintanopeus * [4]   Laitteen paino * [5]   Leikkuuleveys [6]   Akustisen paineen taso [7]   Mittauksen epävarmuus [8] Mitattu äänitehotaso [9] Taattu äänitehotaso [10] Tärinätaso [11]   Koko (pituus/leveys/korkeus) [12]   Leikkuuvälineen koodi [13] Lisävarusteet [14]   Silppuamisvarusteet

• Määrättyä arvoa varten, viittaa  laitteen tunnuslaatassa annettuihin tietoihin.

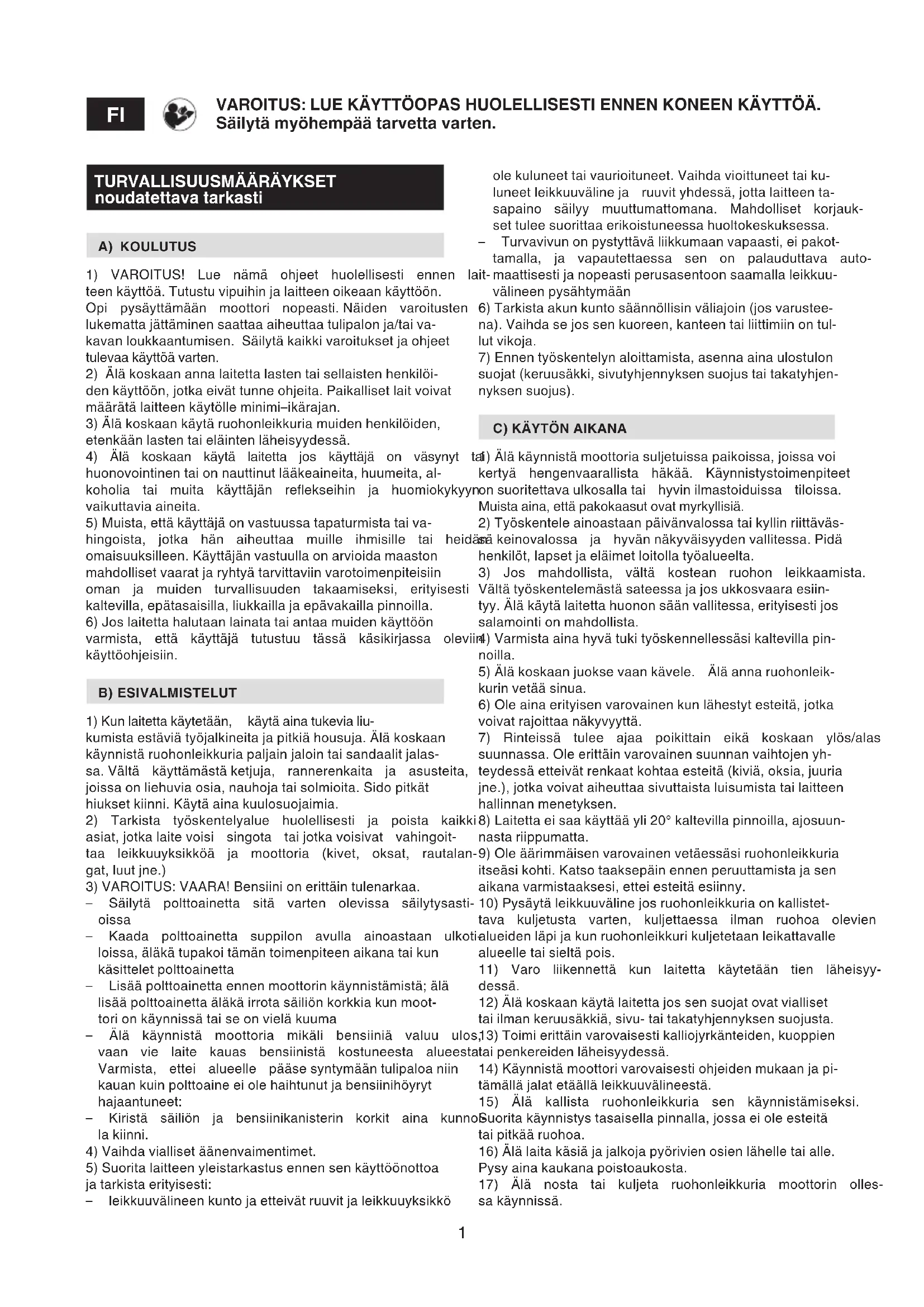

noudatettava tarkasti A) KOULUTUS 1)  VAROITUS!  Lue  nämä  ohjeet  huolellisesti  ennen  lait- teen käyttöä. Tutustu vipuihin ja laitteen oikeaan käyttöön.  Opi  pysäyttämään  moottori  nopeasti. Näiden  varoitusten  lukematta jättäminen saattaa aiheuttaa tulipalon ja/tai va- kavan loukkaantumisen.  Säilytä kaikki varoitukset ja ohjeet  tulevaa käyttöä varten.  2)  Älä koskaan anna laitetta lasten tai sellaisten henkilöi- den käyttöön, jotka eivät tunne ohjeita. Paikalliset lait voivat  määrätä laitteen käytölle minimi–ikärajan. 3) Älä koskaan käytä ruohonleikkuria muiden henkilöiden,  etenkään lasten tai eläinten läheisyydessä.  4)  Älä  koskaan  käytä  laitetta  jos  käyttäjä  on  väsynyt  tai  huonovointinen tai on nauttinut lääkeaineita, huumeita, al- koholia  tai  muita  käyttäjän  reekseihin  ja  huomiokykyyn  vaikuttavia aineita. 5) Muista, että käyttäjä on vastuussa tapaturmista tai va- hingoista,  jotka  hän  aiheuttaa  muille  ihmisille  tai  heidän  omaisuuksilleen. Käyttäjän vastuulla on arvioida maaston  mahdolliset vaarat ja ryhtyä tarvittaviin varotoimenpiteisiin  oman  ja  muiden  turvallisuuden  takaamiseksi,  erityisesti  kaltevilla, epätasaisilla, liukkailla ja epävakailla pinnoilla. 6) Jos laitetta halutaan lainata tai antaa muiden käyttöön  varmista,  että  käyttäjä  tutustuu  tässä  käsikirjassa  oleviin  käyttöohjeisiin.  B) ESIVALMISTELUT 1) Kun laitetta käytetään,   käytä aina tukevia liu- kumista estäviä työjalkineita ja pitkiä housuja. Älä koskaan  käynnistä ruohonleikkuria paljain jaloin tai sandaalit jalas- sa. Vältä  käyttämästä ketjuja,  rannerenkaita  ja  asusteita,  joissa on liehuvia osia, nauhoja tai solmioita. Sido pitkät  hiukset kiinni. Käytä aina kuulosuojaimia. 2)  Tarkista  työskentelyalue  huolellisesti  ja  poista  kaikki  asiat, jotka laite voisi  singota  tai jotka voisivat  vahingoit- taa  leikkuuyksikköä  ja  moottoria  (kivet,  oksat,  rautalan- gat, luut jne.) 3) VAROITUS: VAARA! Bensiini on erittäin tulenarkaa. –   Säilytä  polttoainetta  sitä  varten  olevissa  säilytysasti- oissa –   Kaada  polttoainetta  suppilon  avulla  ainoastaan  ulkoti- loissa, äläkä tupakoi tämän toimenpiteen aikana tai kun  käsittelet polttoainetta –   Lisää polttoainetta ennen moottorin käynnistämistä; älä  lisää polttoainetta äläkä irrota säiliön korkkia kun moot- tori on käynnissä tai se on vielä kuuma  –   Älä  käynnistä  moottoria  mikäli  bensiiniä  valuu  ulos,  vaan  vie  laite  kauas  bensiinistä  kostuneesta  alueesta.  Varmista,  ettei  alueelle  pääse syntymään tulipaloa niin  kauan kuin polttoaine ei ole haihtunut ja bensiinihöyryt  hajaantuneet: –   Kiristä  säiliön  ja  bensiinikanisterin  korkit  aina  kunnol- la kiinni. 4) Vaihda vialliset äänenvaimentimet. 5) Suorita laitteen yleistarkastus ennen sen käyttöönottoa  ja tarkista erityisesti: –   leikkuuvälineen kunto ja etteivät ruuvit ja leikkuuyksikkö 

VAROITUS: LUE KÄYTTÖOPAS HUOLELLISESTI ENNEN KONEEN KÄYTTÖÄ. Säilytä myöhempää tarvetta varten. ole kuluneet tai vaurioituneet. Vaihda vioittuneet tai ku- luneet leikkuuväline ja  ruuvit yhdessä, jotta laitteen ta- sapaino  säilyy  muuttumattomana.  Mahdolliset  korjauk- set tulee suorittaa erikoistuneessa huoltokeskuksessa. –   Turvavivun on pystyttävä liikkumaan vapaasti, ei pakot- tamalla,  ja  vapautettaessa  sen  on  palauduttava  auto- maattisesti ja nopeasti perusasentoon saamalla leikkuu- välineen pysähtymään 6) Tarkista akun kunto säännöllisin väliajoin (jos varustee- na). Vaihda se jos sen kuoreen, kanteen tai liittimiin on tul- lut vikoja. 7) Ennen työskentelyn aloittamista, asenna aina ulostulon  suojat (keruusäkki, sivutyhjennyksen suojus tai takatyhjen- nyksen suojus).

1) Älä käynnistä moottoria suljetuissa paikoissa, joissa voi  kertyä  hengenvaarallista  häkää.  Käynnistystoimenpiteet  on suoritettava ulkosalla tai  hyvin ilmastoiduissa  tiloissa.  Muista aina, että pakokaasut ovat myrkyllisiä.  2) Työskentele ainoastaan päivänvalossa tai kyllin riittäväs- sä keinovalossa  ja  hyvän näkyväisyyden vallitessa. Pidä  henkilöt, lapset ja eläimet loitolla työalueelta. 3)  Jos  mahdollista,  vältä  kostean  ruohon  leikkaamista.  Vältä työskentelemästä sateessa ja jos ukkosvaara esiin- tyy. Älä käytä laitetta huonon sään vallitessa, erityisesti jos  salamointi on mahdollista. 4) Varmista aina hyvä tuki työskennellessäsi kaltevilla pin- noilla. 5) Älä koskaan juokse vaan kävele.  Älä anna ruohonleik- kurin vetää sinua. 6) Ole aina erityisen varovainen kun lähestyt esteitä, jotka  voivat rajoittaa näkyvyyttä.  7)  Rinteissä  tulee  ajaa  poikittain  eikä  koskaan  ylös/alas  suunnassa. Ole erittäin varovainen suunnan vaihtojen yh- teydessä etteivät renkaat kohtaa esteitä (kiviä, oksia, juuria  jne.), jotka voivat aiheuttaa sivuttaista luisumista tai laitteen  hallinnan menetyksen. 8) Laitetta ei saa käyttää yli 20° kaltevilla pinnoilla, ajosuun- nasta riippumatta.   9) Ole äärimmäisen varovainen vetäessäsi ruohonleikkuria  itseäsi kohti. Katso taaksepäin ennen peruuttamista ja sen  aikana varmistaaksesi, ettei esteitä esiinny. 10) Pysäytä leikkuuväline jos ruohonleikkuria on kallistet- tava  kuljetusta  varten,  kuljettaessa  ilman  ruohoa  olevien  alueiden läpi ja kun ruohonleikkuri kuljetetaan leikattavalle  alueelle tai sieltä pois. 11)  Varo  liikennettä  kun  laitetta  käytetään  tien  läheisyy- dessä. 12) Älä koskaan käytä laitetta jos sen suojat ovat vialliset  tai ilman keruusäkkiä, sivu- tai takatyhjennyksen suojusta.  13) Toimi erittäin varovaisesti kalliojyrkänteiden, kuoppien  tai penkereiden läheisyydessä.  14) Käynnistä moottori varovaisesti ohjeiden mukaan ja pi- tämällä jalat etäällä leikkuuvälineestä. 15)  Älä  kallista  ruohonleikkuria  sen  käynnistämiseksi.  Suorita käynnistys tasaisella pinnalla, jossa ei ole esteitä  tai pitkää ruohoa.  16) Älä laita käsiä ja jalkoja pyörivien osien lähelle tai alle.  Pysy aina kaukana poistoaukosta. 17)  Älä  nosta  tai  kuljeta  ruohonleikkuria  moottorin  olles- sa käynnissä.2 18) Älä kajoa tai kytke pois turvajärjestelmiä. 19) Älä muuntele moottorin säätimiä, äläkä käytä mootto- ria ylikierroksilla. 20) Älä koske moottorin osiin, jotka kuumenevat käytön ai- kana. Palovammojen vaara. 21)  Vetomalleissa,  kytke  irti  pyörien  voimansiirto  ennen  moottorin käynnistämistä. 22) Käytä yksinomaan laitteen valmistaja hyväksymiä va- raosia. 23)  Älä  käytä  laitetta  jos  lisävarusteita/työkaluja  ei  ole  asennettu määrättyihin kohtiin.  24)  Kytke  leikkuuväline  irti,  pysäytä  moottori  ja  irrota  su- lakkeen johto (varmista, että kaikki liikkuvat  osat ovat  py- sähdyksissä): –   Laitteen kuljetuksen ajaksi –   Joka kerta, kun jätät laitteen vartioimatta. Irrota myös vir- ta-avain malleissa, joissa on sähköinen käynnistys –   Ennen puhdistusta tai jätteidenkerääjän tyhjentämistä –   Ennen laitteen tarkistusta, puhdistusta tai huoltoa –   Jos  osut  vieraaseen  esineeseen.  Tarkista  mahdolliset  vauriot ja korjaa ne ennen laitteen uudelleenkäyttöä.  25) Kytke leikkuuväline irti ja pysäytä moottori: –   Ennen polttoaineen tankkausta –   Joka kerta, kun irrotat tai asennat takaisin keruusäkin –   Joka kerta, kun irrotat tai asennat takaisin sivutyhjennyk- sen läppäkorkin –    Ennen leikkuukorkeuden säätämistä jos tätä toimenpi- dettä ei voi suorittaa laitteen ohjauspaikalta. 26)  Työskentelyn  aikana  säilytä aina  turvaetäisyys pyöri- vään leikkuuvälineeseen, jonka kädensijan pituus takaa. 27) Vähennä  kaasutusta  ennen moottorin  pysäyttämistä.  Sulje  polttoaineensyöttö  työskentelyn  lopuksi  noudatta- malla käyttöoppaassa annettuja ohjeita. 28) VAROITUS–  Jos työskentelyn aikana osia menee rik- ki tai tapahtuu onnettomuus, pysäytä heti moottori ja mene  pois  laitteen  läheltä  lisävahinkojen  välttämiseksi.  Jos  ta- pahtuu loukkaantuminen, ryhdy tarvittaviin ensiaputoimen- piteisiin ja ota yhteyttä sairaanhoitohenkilökuntaan. Poista  huolellisesti mahdolliset jätteet, jotka saattavat vahingoit- taa henkilöitä tai eläimiä, jos niitä ei havaita. 29) VAROITUS –  Näissä ohjeissa annetut melu- ja tärinä- tason  arvot  vastaavat  laitteen  käytössä  syntyviä  maksi- miarvoja. Epävakaan leikkuuelementin käyttö, liian nopea  liike ja huollon puute vaikuttavat merkittävästi melu- ja tä- rinäpäästöarvoihin. Näin ollen on tarpeen soveltaa ennal- taehkäiseviä toimenpiteitä, joiden tarkoituksena on poistaa  korkeasta melusta ja tärinästä syntyvät mahdolliset vahin- got; suorita laitteen huolto, käytä kuulosuojaimia, pidä tau- koja työskentelyn aikana.

D) HUOLTO JA SÄILYTYS

1) VAROITUS! - Irrota sytytystulpan johto ja lue vastaavat  ohjeet  huolellisesti  ennen  minkään  puhdistus–  tai  huol- totoimenpiteen  aloittamista.  Käytä  sopivia  asusteita  ja  työskentelyhanskoja kaikissa tilanteissa, joissa kädet ovat  vaarassa. 2)  VAROITUS!  –  Älä  koskaan  käytä  laitetta,  jos  siinä  on  kuluneita tai vaurioituneita osia. Käyttöturvallisuuden kan- nalta on tärkeää, että rikkoutuneet osat vaihdetaan uusiin,  eikä  niitä  korjata.  Käytä  vain  alkuperäisiä  varaosia:  Ei- alkuperäisten ja/tai huonosti asennettujen varaosien käyt- täminen vaarantaa laitteen turvallisuuden ja voi aiheuttaa  onnettomuuksia  tai  henkilövahinkoja.  Valmistajalla  ei  ole  minkäänlaista vastuuta tällaisissa tapauksissa.  3) Kaikki säätö- ja huoltotoimenpiteet, joita ei ole kuvattu  tässä ohjekirjassa tulee suorittaa jälleenmyyjän tai jonkin  muun huoltokeskuksen toimesta, joka tuntee laitteen ja jol- la on erityistyökalut niin, että työ suoritetaan oikein ja säily- tetään laitteen alkuperäinen turvallisuustaso. Epäsopivissa  paikoissa tai epäpätevien henkilöiden suorittamat toimen- piteet saavat takuun ja valmistajan vastuun raukeamaan. 4)  Jokaisen käytön jälkeen, irrota sulakkeen johto ja tarkis- ta mahdolliset vauriot. 5)  Varmista  aina, että  ruuvit ja  mutterit ovat tiukasti kiinni,  jotta laite olisi aina turvallinen ja käyttövalmis. Säännöllinen  huolto  on  ehdoton  turvallisuudelle  ja  suoritustason  yllä- pidolle. 6) Tarkista säännöllisesti, että leikkuuvälineen ruuvit on ki- ristetty kunnolla. 7) Käytä suojakäsineitä leikkuuvälineen käsittelyssä, pur- kamisessa tai uudelleen asentamisessa. 8) Huolehdi leikkuuvälineen tasapainotuksesta, kun se te- roitetaan.  Kaikki  leikkuuvälinettä  koskevat  toimenpiteet  (irrotus,  teroitus,  tasapainotus,  uudelleenkiinnitys  ja/tai  vaihto) ovat vaativia toimenpiteitä, jotka vaativat oikeiden  työkalujen käytön lisäksi erityispätevyyttä. Turvallisuuden  vuoksi suosittelemme, että nämä toimenpiteet suoritetaan  aina tähän erikoistuneissa keskuksissa. 9)  Suoritettaessa säätöjä laitteeseen  varo sormien  joutu- mista  liikkuvan  leikkuuvälineen  ja  laitteen  kiinteiden  osi- en väliin. 10)    Älä koske leikkuuvälineeseen niin  kauan kuin sulak- keen johtoa ei ole kytketty irti ja leikkuuväline ei ole koko- naan  pysähtynyt.  Suoritettaessa  toimenpiteitä  leikkuuvä- lineeseen, ole  varovainen  koska  leikkuuväline  voi  liikkua  vaikka sulakkeen johto olisi irrotettu. 11) Tarkista sivutyhjennyksen suojus tai takatyhjennyksen  suojus ja keruusäkki säännöllisesti. Vaihda vialliset osat.   12) Vaihda tarrat, joissa lukee ohjeet ja varoitusviestit, jos  ne ovat vahingoittuneet. 13) Säilytä laite lasten ulottumattomissa. 14) Älä aseta polttoainetta sisältävää laitetta tiloihin, joissa  polttoaineen höyryt voivat syttyä liekistä, kipinästä tai erit- täin kuumasta lämmönlähteestä. 15) Anna moottorin jäähtyä ennen laitteen asettamista säi- lytystiloihin. 16) Paloriskin välttämisen kannalta on tärkeää pitää moot- tori, pakoputken äänenvaimennin, akun tila ja bensiinin va- rastotila vapaina ruohon jätteistä, lehdistä tai liiasta rasvas- ta. Tyhjennä keruusäkki aina äläkä säilytä leikattua ruohoa  suljetuissa tiloissa. 17)  Vähentääksesi  tulipalon riskiä,  tarkista  säännöllisesti  ettei öljy-/tai polttoaineen vuotoja esiinny.  18) Tyhjennä bensiinitankki aina ulkona ja moottorin olles- sa kylmä.

E) KULJETUS JA LIIKUTTAMINEN

1)  Aina  kun  laitetta  on  tarpeen  liikuttaa,  nostaa,  kuljettaa  tai kallistaa tulee: –   Käyttää paksuja työhanskoja –   Ottaa kiinni laitteesta sellaisista kohdista, joista saa tu- kevan otteen huomioiden laitteen painon  ja  sen jakau- tumisen –   Huolehtia, että mukana on riittävä määrä henkilöitä huo- mioiden  laitteen  painon  ja  kuljetusvälineen  tai  paikan  ominaisuudet, johon laite viedään tai josta se haetaan  –   Varmistaa,  ettei  laitteen  liikuttaminen  aiheuta  polttoai- neen vuotoja tai vahinkoja tai loukkaantumisia. 2) Kuljetuksen ajaksi laite on kiinnitettävä huolellisesti köy- sillä tai kettingeillä.3

G) YMPÄRISTÖNSUOJELU

1) Ympäristönsuojelun tulee olla keskeisellä sijalla käytet- täessä laitetta. Vältä aiheuttamasta häiriötä naapureille. 2) Noudata tarkasti paikallisia säädöksiä, koskien pakka- usten, öljyn, bensiinin, suodattimien, kuluneiden osien tai  minkä tahansa ongelmajätteen hävitystä. Näitä jätteitä ei  saa  heittää  tavallisen  sekajätteen  joukkoon,  vaan  ne  on  kerättävä  talteen  erikseen  ja  vietävä niitä  varten  olevaan  erilliseen jätteiden keräyspaikkaan, jossa niiden kierrätyk- sestä huolehditaan. 3) Noudata tarkasti paikallisia säädöksiä, koskien leikkaus- jätteiden hävitystä. 4) Kun laite otetaan pois käytöstä, älä hylkää sitä luontoon  vaan vie se jätekeräykseen paikallisia ja voimassa olevia  säädöksiä noudattaen. LAITTEESEEN TUTUSTUMINEN LAITTEEN KUVAUS

Tämä laite on puutarhanhoitoväline ja tarkemmin sanottuna  kävellen ohjattava ruohonleikkuri. Laite koostuu pääasiallisesti moottorista, joka käynnistää  suojuksen sisällä olevan leikkuuvälineen sekä pyöristä ja  kädensijasta.  Käyttäjä  kykenee ohjaamaan laitetta  ja  käyttämään  pää- ohjauksia  pysyttelemällä  aina  kädensijan  takana  ja  näin  ollen  turvaetäisyydellä  pyörivästä  leikkuuvälineestä.  Jos  käyttäjä  poistuu  laitteen  läheisyydestä,  se  saa  aikaan  moottorin ja leikkuuvälineen pysähtymisen muutaman se- kunnin sisällä. Käyttötarkoitus Tämä laite on suunniteltu ja valmistettu leikkaamaan (ja ke- räämään talteen) puutarhojen ja nurmikkoalueiden ruohoa,  leikkuukapasiteetin perusteella määritetyllä alueella, käyt- täjän sitä kävellen ohjattaessa. Asennetut  lisävarusteet  tai  erityiset  laitteet  voivat  estää  leikatun ruohon keräämistä talteen tai saada aikaan “mul- ching” vaikutuksen leikatun ruohon jäämisellä maahan. Käyttäjätyyppi Tämä  laite  on  tarkoitettu  kuluttajien  käyttöön  eli  muille  kuin  ammattikäyttäjille.  Tämä  laite  on  tarkoitettu  harras- tuskäyttöön Väärä käyttö Käyttö  mihin  tahansa  muuhun  tarkoitukseen,  jo- ka  poikkeaa  edellä  mainituista,  saattaa  olla  vaaral- lista  ja  aiheuttaa  vahinkoja  henkilöille  ja/tai  esineille.  Sopimattomaksi käytöksi katsotaan (esimerkiksi, mutta ei  ainoastaan): –   aikuisten, lasten tai eläinten kuljettaminen laitteella –   itsensä kuljettaminen laitteella –   laitteen käyttäminen kuormien vetoon tai työntämiseen –   laitteen käyttäminen lehtien tai jätteiden keräämiseen –   laitteen käyttäminen pensaiden tai muun kuin ruohomai- sen kasvillisuuden leikkaamiseen –   laitteen  käyttäminen  samanaikaisesti  yhdessä  useam- man henkilön kanssa. –   leikkuuvälineen käyttö alueilla, joissa ei kasva ruohoa.

TUNNUSLAATTA JA LAITTEEN OSAT

(ks. kuvat sivulla ii)

2.  CE-vaatimustenmukaisuusmerkki 3.  Valmistusvuosi 4.  Ruohonleikkurityyppi 5.  Sarjanumero 6.  Valmistajan nimi ja osoite 7.  Tuotekoodi 8.   Nimellisteho ja moottorin maksimaalinen toimintano- peus 9.  Paino kiloina 11.  Runko

13.  Leikkuuväline 14.  Takatyhjennyksen suojus 14a.   Sivutyhjennyksen läppäkorkki  (jos varusteena) 14b.  Sivutyhjennyksen suojus (jos varusteena) 15.  Keruusäkki

17.  Kiihdytin 18.  Moottorin jarrutusvipu / leikkuuväline 19.  Vedon kytkentävipu Välittömästi laitteen hankinnan jälkeen kopioi tunnusnume- rot (3 - 4 - 5) käyttöoppaan viimeisellä sivulla oleviin kohtiin. Esimerkki  vaatimustenmukaisuusvakuutuksesta  löytyy  käyttöoppaan toiseksi viimeiseltä sivulta.

OHJAUSLAITTEISSA OLEVIEN MERKKIEN

KUVAUS (joissa varusteena)

23.   Käynnistin 24.   Moottorin pysäytys 25.   Veto kytketty

27.   Moottorin käynnistys 36.   Keruusäkin sisällön ilmaisija: nostettu (a) = tyhjä / laskettu (b) = täynnä TURVALLISUUSVAATIMUKSET  -  Ruohonleik-kuria  on  käytettävä varovaisesti. Tätä varten laitteeseen on sijoitet- tu kuvamerkkejä, joiden tehtävänä on muistuttaa tärkeim- mistä varotoimenpiteistä. Niiden merkitys on osoitettu seu- raavassa. Suosittelemme lukemaan huolellisesti tässä op- paassa olevassa tarkoituksenmukaisessa luvussa annetut  turvamääräykset. Vaihda vaurioituneet tai lukukelvottomat merkinnät. 41.   Varoitus: Lue käyttöopas ennen laitteen käyttöä. 42.   Ulostyönnön vaara. Pidä henkilöt poissa työskentely- alueelta käytön aikana. 43.   Leikkautumisvaara.  Liikkeessä  oleva  leikkuuväline.  Älä  aseta  käsiäsi  tai  jalkojasi  leikkuuvälineen  asen- nustilaan.  Irrota  sytytystulpan  kupu  ja  lue  käyttöoh- jeet ennen minkään  huolto –  tai  korjaustoimenpiteen  suorittamista.4 44.   Ainoastaan  sähkömoottorilla varustetuille  ruohonleik- kureille  45.   Ainoastaan  sähkömoottorilla  varustetuille ruohonleik- kureille  46.   Leikkautumisvaara.  Leikkuuväline.  Älä  aseta  käsiäsi  tai jalkojasi leikkuuvälineen asennustilaan.  KÄYTTÖÖN LIITTYVÄT SÄÄNNÖT Koskien moottoria ja akkua (jos mukana), lue niiden ohjekirjat. HUOMAUTUS - Tekstin sisällön ja kuvien välinen vas- taavuus (sivulta iii alkaen) annetaan numerossa, joka edeltää jokaista kappaletta.

1. ASENNUKSEN LOPPUUNSAATTAMINEN

HUOMAUTUS Laite voidaan toimittaa jotkut osat valmiik- si asennettuina. VAROITUS! Laitteen poisto pakkauksesta ja asen- nus tulee suorittaa tasaisella ja kiinteällä alustalla. Lisäksi tulee olla riittävästi tilaa laitteen ja pakkausten liikutteluun. Käytä aina sopivia välineitä pakkausten ja laitteen liikutteluun. Pakkausten hävitys on suoritettava voimassa olevia paikallisia säännöksiä noudattaen. Suorita  laitteen  asennus  loppuun  jokaisen  asennettavan  osan mukana toimitettavissa ohjelehtisissä annettujen oh- jeiden mukaan.

• Mallit avaimella suoritettavalla sähköisellä käynnistyksellä Kytke akkukaapeli ruohonleikkurin yleiskaapelin liittimeen.

• Mallit painikkeella suoritettavalla sähköisellä käynnistyksellä Noudata moottorin ohjekirjassa annettuja ohjeita.

HUOMAUTUS Ohjauksissa olevien merkkien selitykset löytyvät edellisiltä sivuilta.

2.1 Kiihdyttimen vipu

Kaasutus säädetään vivun avulla (1). Vivun asennot on osoitettu sitä koskevassa laatassa. Joissakin malleissa on moottori ilman kiihdytintä.

2.2 Moottorin jarrutusvipu / leikkuuväline

Leikkuuvälineen jarrua ohjataan vivulla (1), jota on pidettä- vä vasten kädensijaa käynnistettäessä ja ruohonleikkurin  toiminnan aikana.  Moottori pysähtyy, kun vipu vapautetaan. 

2.3 Vedon kytkentävipu (jos paikalla)

Vetomalleissa  ruohonleikkuri  kulkee  eteenpäin  ohjausvi- vun (1) ollessa painettuna vasten kädensijaa. Ruohonleikkurin  eteneminen  loppuu,  kun  vipu  vapaute- taan. Moottorin käynnistys on aina suoritettava veto kytkettynä.

2.4 Leikkuukorkeuden säätö

Leikkuukorkeuden  säätö  tapahtuu  vastaavien  vipujen  (1)  avulla. Neljä pyörää tulee säätää samalle korkeudelle.  SUORITA TOIMENPIDE LEIKKUUVÄLINE PAIKOILLAAN.

HUOMAUTUS Tällä laitteella on mahdollista leikata nur- mikko eri tavoin. Ennen työskentelyn aloittamista on laite val- misteltava etukäteen sen perusteella miten aiotaan leikata. SUORITA TOIMENPIDE MOOTTORI SAMMUTETTUNA. 3.1a Esivalmistelu leikkausta varten ja ruohon ke- räämiseksi keruusäkkiin: –   Nosta takatyhjennyksen suojusta (1) ja kiinnitä keruusäk- ki (2) oikein kuvan osoittamalla tavalla. 3.1b Esivalmistelu leikkausta varten ja ruohon tyh- jentämiseksi takaa: –   Irrota keruusäkki ja varmista, että takatyhjennyksen suo- jus (1) pysyy laskettuna. –   Malleissa,  joissa  mahdollisuus  sivutyhjennykseen: var- mista, että sivutyhjennyksen suojus (4) on laskettu alas. 3.1c Esivalmistelu leikkausta varten ja ruohon silppuamiseen (silppuamistoiminto - jos va- rusteena): –   Malleissa, joissa mahdollisuus tyhjennykseen: varmista,  että sivutyhjennyksen suojus (4) on laskettu alas. –   Nosta takatyhjennyksen suojus (1) ja työnnä läppäkorkki  (5) poistoaukkoon hieman oikealle kallistettuna. Kiinnitä  se työntämällä  kahta  tappia (6) niille tarkoitettuihin rei- kiin, kunnes kiinnityshammas (7) napsahtaa. Irrottaaksesi läppäkorkin (5), nosta takatyhjennyksen suo- justa  (1)  ja  paina  keskeltä  niin,  että  kiinnityshammas  (7)  aukeaa. 3.1d Esivalmistelu leikkausta varten ja ruohon tyh- jentämiseksi sivulta (jos varusteena) –   Nosta takatyhjennyksen suojus (1) ja työnnä läppäkorkki  (5) poistoaukkoon hieman oikealle kallistettuna. Kiinnitä  se työntämällä  kahta  tappia (6) niille tarkoitettuihin rei- kiin, kunnes kiinnityshammas (7) napsahtaa. –   Aseta  sivutyhjennyksen  läppäkorkki  (8)  kuvan  osoitta- malla tavalla. –   Sulje sivutyhjennyksen suojus (4) siten, että sivutyhjen- nyksen läppäkorkki (8) on lukittu. Irrottaaksesi läppäkorkin (5), nosta takatyhjennyksen suo- justa  (1)  ja  paina  keskeltä  niin,  että  kiinnityshammas  (7)  aukeaa.

3.2 Moottorin käynnistys

Käynnistystä  varten,  noudata  moottorin  ohjekirjassa  an- nettuja ohjeita

• Mallit manuaalisella käynnistyksellä Vedä leikkuuvälineen (1) jarruvipu vasten kahvaa ja vedä  päättäväisesti käynnistysnarun (2) nupista. 

• Mallit avaimella suoritettavalla sähköisellä käyn- nistyksellä Vedä  leikkuuvälineen  jarruvipua  (1)  kohti  kädensijaa  ja  käännä virta-avainta (3).

• Mallit painikkeella suoritettavalla sähköisellä käyn- nistyksellä Työnnä virta-avain (4) paikoilleen ja vedä sitten leikkuuväli- neen vipua (1) kohti kädensijaa, paina käynnistyspainiketta  (5) ja pidä sitten painettuna, kunnes moottori käynnistyy.5

Nurmikon ulkonäkö on kauniimpi, jos leikkuukorkeus on ai- na sama ja leikkuu suoritetaan kahteen eri suuntaan vuo- rotellen. Kun keruusäkki täyttyy liikaa, ruohon keräys ei ole enää te- hokasta ja ruohonleikkurin ääni muuttuu. Keruusäkin irrottamiseksi ja tyhjentämiseksi:  –   pysäytä moottori ja odota leikkuuvälineen pysähtymistä –   nosta  takatyhjennyksen  suojusta,  tartu  kädensijasta  ja  irrota keruusäkki pitämällä sitä suorassa asennossa.

• Silputtaessa tai tyhjennettäessä ruohoa takakautta: vältä leikkaamasta suurta määrää ruohoa. Älä ikinä leik- kaa enempää kuin 1/3 ruohon kokonaiskorkeudesta yh- dellä kerralla!  Säädä etenemisnopeus nurmikon olosuh- teiden ja leikattavan ruohomäärän mukaan.

• Tyhjennettäessä sivusta (jos mahdollista): suositte- lemme suunnittelemaan reitin niin, ettet joudu tyhjentä- mään leikattua ruohoa siihen osaan nurmikkoa, joka pi- tää vielä leikata.

• Kun kyseessä on keruusäkki sisällön ilmaisulait- teella (jos varusteena): työskentelyn  aikana, leikkuu- välineen liikkuessa, ilmaisin pysyy nostettuna niin kauan  kuin  keruusäkki  pystyy  vastaanottamaan  leikattua  ruo- hoa. Kun ilmaisin  laskee  alas,  se  tarkoittaa, että  keruu- säkki on täyttynyt ja se on tyhjennettävä. Neuvoja nurmikon hoitoon Eri ruoholajit ovat erilaisia ominaisuuksiltaan ja vaativat eri- laista hoitoa. Lue aina siemenpakkauksessa olevat ohjeet  koskien leikkauskorkeutta ko. kasvualueella. Huomioi, että suurin osa nurmikosta koostuu ruohovartisis- ta kasvilajeista joissa on yksi tai useampi lehti. Jos lehdet  leikataan  kokonaan,  nurmikko  vahingoittuu  ja  uudelleen- kasvu on vaikeaa. Yleisesti seuraavat ohjeet ovat voimassa: –   liian matala leikkaus aiheuttaa nurmikkoon repeämiä ja  ohentumista, aiheuttaen läikikkään ulkonäön –   kesällä leikkauksen on oltava korkeampi maaperän kui- vumisen välttämiseksi –   älä leikkaa märkää ruohoa. Tämä saattaa heikentää leik- kuuvälineen tehokkuutta, koska ruoho tarttuu ja aiheut- taa repeämiä nurmikkoon. –   jos ruoho on erittäin korkeaa, suosittelemme ensin leik- kaamaan  laitteen  sallimalla  maksimikorkeudella  ja  sen  jälkeen uudelleen 2-3 päivän kuluttua.

3.4 Työn lopettaminen

Työn  lopuksi  vapauta  jarruvipu  (1)  ja  irrota  sytytystulpan  kupu (2). 

• Mallit avaimella suoritettavalla sähköisellä käynnistyksellä Ota pois virta-avain (3).

• Mallit painikkeella suoritettavalla sähköisellä käynnistyksellä Paina kielekettä (5) ja ota virta-avain pois (4). ODOTA LEIKKUUVÄLINEEN  PYSÄHTYMISTÄ ennen min- käänlaisen toimenpiteen suorittamista.

4. SÄÄNNÖLLINEN HUOLTO

Säilytä ruohonleikkuri kuivassa paikassa. TÄRKEÄÄ Säännöllinen ja huolellinen huolto on välttä- mätöntä laitteen alkuperäisen suorituskyvyn ja turvatason säilyttämiseksi. Kaikki säätö- tai huoltotoimenpiteet on suoritettava mootto- rin ollessa pysähdyksissä, sytytystulpan johto irrotettuna. 1)   Käytä  paksuja  työhanskoja  suorittaessasi  puhdistus-,  huolto- tai säätötoimenpiteitä laitteeseen. 2)   Pese laite huolellisesti vedellä jokaisen leikkauskerran  jälkeen. Poista ruohon jäänteet ja kura rungon sisäpuo- lelta. Näin ehkäiset niiden kuivumisen sisäpuolella mikä  saattaa vaikeuttaa laitteen käynnistämistä. 3)   Maalatun  rungon  sisäpuolen  maalaus  saattaa  irrota  ajan kuluessa leikatun ruohon hankaavan vaikutuksen  vuoksi. Tässä tapauksessa korjaa halkeillut kohdat vä- littömästi uudella maalilla, jossa on ruosteenestoainet- ta.  Näin  estät  ruosteen  muodostumisen,  joka  saattaa  syövyttää metallia. 4)   Jos laitteen alapuolelle on tehtävä toimenpiteitä, kallista  laitetta ainoastaan moottorin käyttöohjeessa osoitetul- le sivulle noudattaen mukana tulevia ohjeita. Malleissa,  joissa on sivutyhjennys, on irrotettava tyhjennyksen läp- päkorkki (jos asennettu - ks. 3.1.d). 5)   Vältä kaatamasta bensiiniä moottorin tai laitteen muo- viosille, koska ne saattavat vahingoittua. Puhdista välit- tömästi kaikki vahingossa muoviosille mennyt bensiini.  Takuu ei kata muoviosille tapahtuneita vahinkoja, jotka  johtuvat bensiinistä. 6)   Laitteen  hyvän  toiminnan  ja  pitkän  käyttöiän  takaa- miseksi  on  hyvä  vaihtaa  moottoriöljy  säännöllisin  vä- liajoin  moottorin  ohjekirjassa  osoitettuina  aikoina. Öljyn  tyhjennys  voidaan  suorittaa  erikoistunees- sa  huoltokeskuksessa  tai  imemällä  täyttöaukos- ta  ruiskulla  ottamalla  huomioon,  että  toimenpi- de  voidaan  joutua  toistamaan  muutaman  kerran,  jot- ta  ollaan  varma  että  carter  saadaan  täysin  tyhjäksi. Varmista, että öljytaso palautetaan ennen kuin lai- tetta käytetään uudelleen.

4.1 Leikkuuvälineen huolto

Leikkuuvälinettä koskevat toimenpiteet on aina parasta jät- tää erikoistuneen huoltoliikkeen suoritettaviksi, koska näil- lä on hallussaan asianmukaiset työvälineet. Tässä  laitteessa  tulee  käyttää  leikkuuvälinettä,  jossa  on  koodi joka on osoitettu sivulla ii annetussa taulukossa. Jatkuvan tuotekehityksen vuoksi, edellä  mainitut  leikkuu- välineet  saatetaan  ajan  kuluessa  vaihtaa  toiseen,  mutta  työkalut pysyvät aina keskenään vaihtokelpoisina ja käyt- töturvallisuuden kannalta samanarvoisina.  Asenna leikkuuväline (2) paikalleen siten, että koodi tulee  maata kohti, kuvassa näkyvän työjärjestyksen mukaisesti.   Kiinnitä keskusruuvi (1) dynamometrisella avaimella, joka  on kalibroitu arvoon 35-40 Nm.

Vetomalleissa hihnan kireys säädetään mutterista (1) halut- tuun mittaan (6 mm).

4.3 Akun lataus (jos varusteena)

• Mallit avaimella suoritettavalla sähköisellä käynnistyksellä Ladataksesi  tyhjän  akun,  kytke  se  akkulaturiin  (1)  akun6 Jos sinulla on kysymyksiä tai epäselvyyksiä, ota yhteyttä  asiakasneuvontaan tai lähimpään jälleenmyyjään. huoltokirjassa annettujen ohjeiden mukaan. Älä yhdistä  akkulaturia suoraan moottorin liitäntänapaan.  Moottoria  ei voi  käynnistää  käyttämällä  akkulaturia  virta- lähteenä, koska laturi saattaisi vahingoittua.  Jos ruohonleikkuria ei ole aikomus käyttää pitkään aikaan,  irrota  akku  moottorin  kaapelista  varmistaen,  että  akku on  ladattu.

• Mallit painikkeella suoritettavalla sähköisellä käynnistyksellä Noudata moottorin ohjekirjassa annettuja ohjeita.

VAROITUS! Oman turvallisuutenne vuoksi on eh- dottomasti kiellettyä asentaa mitään muita lisävarus- teita kuin seuraavassa luettelossa on mainittu. Nämä lisävarusteet on suunniteltu erityisesti oman laitteenne malliin ja tyyppiin sopiviksi.

5.1 Silppuamisvarusteet (jos ei ole

toimitettu laitteen mukana) Vaihtoehtoisena  ruohonkeruusäkille,  hienontaa  ruohon  pieneksi silpuksi ja jättää sen  nurmikkoon (laitteet, joihin  sen voi kytkeä).

Mitä tehdä, jos … Ongelman syy Korjaustoimenpide

1. Bensiinikäyttöinen ruohonleikkuri ei toimi

Moottorissa ei ole öljyä tai  bensiiniä Tarkista öljyn ja bensiinin  taso Sytytystulpan ja  suodattimen kunto huono Puhdista sytytystulppa ja  suodatin, joissa voi olla  likaa tai vaihda ne Bensiiniä ei ole tyhjennetty  ruohonleikkurista viimeisen  kauden lopussa Kelluke voi olla jumissa;  kallista ruohonleikkuria  kaasuttimen puolelta

2. Leikattua ruohoa ei enää kerätä

ruohonkeruusäkkiin Leikkuuvälineeseen on  osunut isku Teroita leikkuuväline tai  vaihda se. Tarkista siivekkeet  jotka ohjaavat ruohoa  keruusäkin suuntaan Rungon sisäpuoli on likainen Puhdista rungon sisäpuoli helpottaaksesi ruohon  poistoa keruusäkin  suuntaan

3. Ruohonleikkuu on vaikeaa

Leikkuuvälineen kunto on  huono Teroita leikkuuväline tai  vaihda se

4. Jos laite alkaa täristä oudosti

Vahingoittunut tai löystyneitä osia Pysäytä laite ja irrota  sulakkeen johto Tarkista mahdolliset vauriot Tarkista onko laitteessa  löystyneitä osia ja kiristä ne Tarkistuta laite, suorita  osien vaihdot tai korjaustoimenpiteet  erikoistuneessa  huoltokeskuksessa1

EY-VAATIMUSTENMUKAISUUSVAKUUTUS (Konedirektiivi 2006/42/EY, Liite II, osa A) 1. Yritys 2. Vakuuttaa omalla vastuullaan, että kone: Kävellen ohjattava ruohonleikkuri/ ruohonleikkuu a) Tyyppi / Perusmalli b) Myyntimalli c) Valmistusvuosi d) Sarjanumero e) Moottori : räjähdysmoottori 3. On yhdenmukainen seuraavien direktiivien asettamien vaatimusten kanssa: f) Sertifiointiyritys g) EY-tyyppitarkastus 4. Viittaus harmonisoituihin standardeihin i) Mitattu äänitehotaso j) Taattu äänitehotaso k) Leikkuuleveys q) Teknisten asiakirjojen laatimiseen valtuutettu henkilö: r) Paikka ja päivämäärä
