РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AL3 46 B ALPINA

Косачка с изправен водач - УПЪТВАНЕ ЗА УПОТРЕБА ВНИМАНИЕ: преди да използвате машината прочетете внимателно настоящата книжка.

ВАЖНО: Прочетете внимателно предписанията, съдържащи се в инструкциите на двигателя, преди да го включите за първи път. ВНИМАНИЕ! Проверете нивото на маслото преди включване.

ВАЖНО: Прочетете внимателно предписанията, съдържащи се в инструкциите на двигателя, преди да го включите за първи път. ВНИМАНИЕ! Проверете нивото на маслото преди включване.

• За специфични данни, вижте посоченото на  идентификационния етикет на машината.

Danneggiamento o parti  allentate Fermare la macchina  e staccare il cavo della candela Verificare eventuali danneggiamenti Controllare se vi siano parti allentate e serrarle Provvedere alle verifiche,  sostituzioni o riparazioni presso un Centro Specializzato1 ПРАВИЛА ЗА БЕЗОПАСНОСТ които трябва да се спазват стриктно A) ОБУЧЕНИЕ 1)  ВНИМАНИЕ! Прочетете внимателно настоящите ин- струкции  преди  да  използвате  машината.  Разучете  и  свикнете с командите и с адекватното използване на  машината. Научете се да изключвате бързо двигате- ля. Неспазването на предупрежденията и инструкци- ите може да причини инциденти и/или сериозни нара- нявания.  Запазете всички упътвания и инструкции за  бъдещи справки.  2)  Никога не позволявайте машината да бъде използ- вана от деца или от хора, които не са запознати доста- тъчно с инструкциите. Местните закони може да пред- виждат минимална възраст за право на използване. 3)  Никога не използвайте косачката, ако наблизо има  хора, особено деца или животни.  4)  Да не се използва никога машината, ако ползвателя  е уморен или неразположен, или е приел медикаменти,  наркотици, алкохол или вредни за рефлексите и вни- манието му вещества. 5)  Не  забравяйте,  че  операторът  или  този,  който  из- ползва машината е отговорен за инциденти и непред- видени  ситуации,  които  могат  да  се  случат  на  други  хора или на тяхна собственост. Част от отговорността  на  ползвателя  е  преценката  на  възможните  рискове  на терена, по който трябва да се работи, както и взе- мането на всички предпазни мерки, необходими за га- рантиране на неговата безопасност и тази на другите  хора, особено, когато се работи по наклони, неравни,  хлъзгави или нестабилни терени. 6)  В случай че искате да дадете или заемете машина- та на някого, убедете се, че ползвателя се е запознал  с  инструкциите  за  ползване,  съдържащи  се  в  насто- ящото упътване.  B) ПРЕДВАРИТЕЛНИ ОПЕРАЦИИ Когато се използва машината, винаги обувайте здрави  работни обувки против подхлъзване и дълги пантало- ни. Не включвайте машината, ако сте боси или с отво- рени сандали. Избягвайте да носите колиета/ланчета,  гривни, облекло със свободно движещи  се части или  снабдено  с  връзки  или  вратовръзки.  Ако  имате  дъл- ги коси, вържете ги по подходящ начин. Носете винаги  предпазни слушалки. 2)  Прегледайте внимателно работния терен и отстра- нете  всичко,  което  може  да  бъде  изхвърлено  от  ма- шината  или  може  да  повреди  режещите  инструмен- ти  и  двигателя  (камъни,  клони,  метални  жици,  кока- ли и т.н.). 3)  ВНИМАНИЕ:  ОПАСНОСТ!  Бензинът  е  леснозапа-

–    Съхранявайте горивото в съответните съдове; –    Зареждайте с бензин само на открито като използ- вате фуния; по време на тази операция и всеки път,  когато работите с гориво, не трябва да пушите; –    Заредете преди включване на мотора; не прибавяй- те бензин и не махайте запушалката на резервоара,  ако двигателят работи или е топъл;

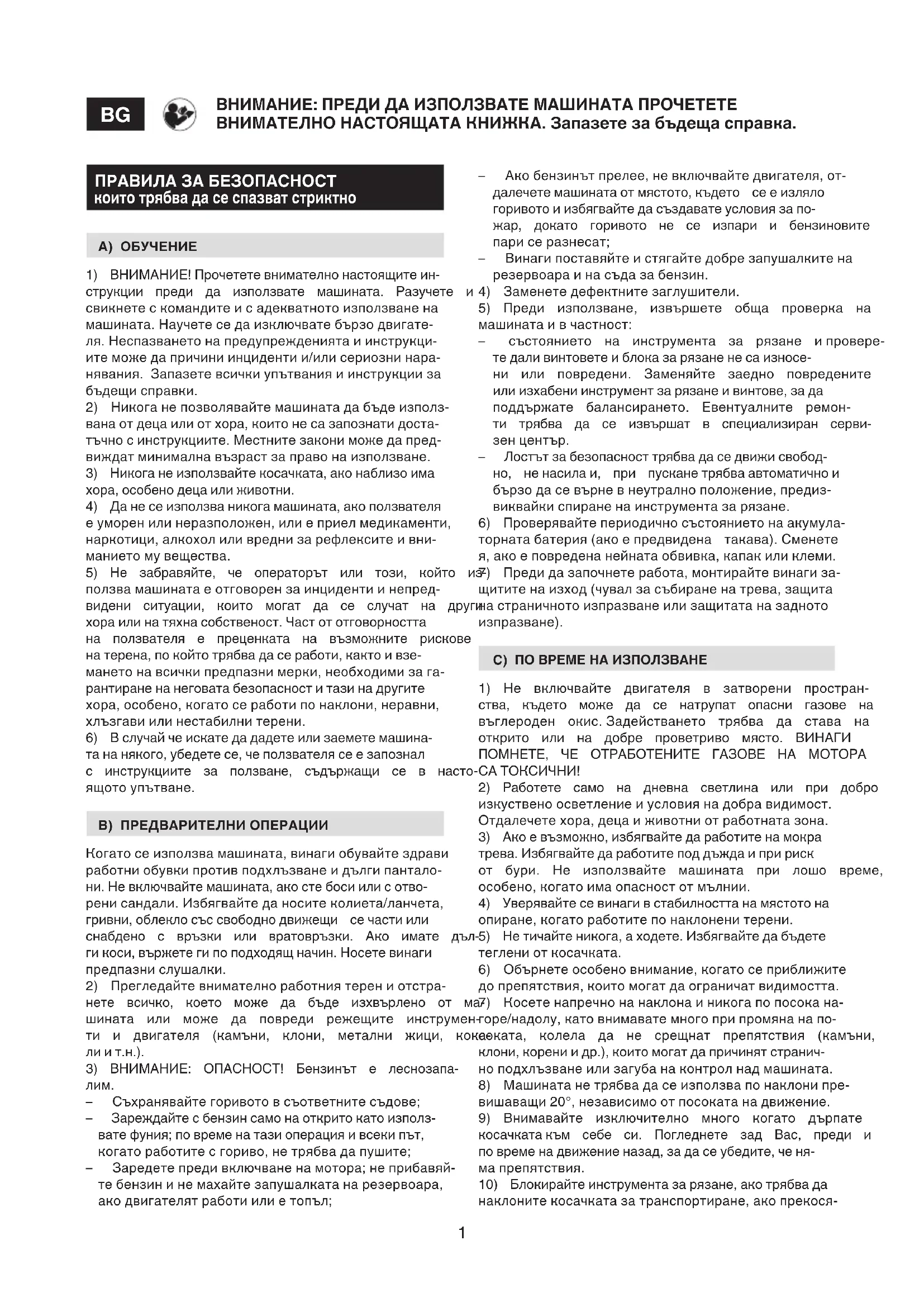

ВНИМАНИЕ: ПРЕДИ ДА ИЗПОЛЗВАТЕ МАШИНАТА ПРОЧЕТЕТЕ ВНИМАТЕЛНО НАСТОЯЩАТА КНИЖКА. Запазете за бъдеща справка. –    Ако бензинът прелее, не включвайте двигателя, от- далечете машината от мястото, където  се е изляло  горивото и избягвайте да създавате условия за по- жар,  докато  горивото  не  се  изпари  и  бензиновите  пари се разнесат; –    Винаги поставяйте и стягайте добре запушалките на  резервоара и на съда за бензин. 4)  Заменете дефектните заглушители. 5)  Преди  използване,  извършете  обща  проверка  на  машината и в частност: –     състоянието  на  инструмента  за  рязане  и провере- те дали винтовете и блока за рязане не са износе- ни  или  повредени.  Заменяйте  заедно  повредените  или изхабени инструмент за рязане и винтове, за да  поддържате  балансирането.  Евентуалните  ремон- ти  трябва  да  се  извършат  в  специализиран  серви- зен център. –    Лостът за безопасност трябва да се движи свобод- но,  не насила и,  при  пускане трябва автоматично и  бързо да се върне в неутрално положение, предиз- виквайки спиране на инструмента за рязане. 6)  Проверявайте периодично състоянието на акумула- торната батерия (ако е предвидена  такава). Сменете  я, ако е повредена нейната обвивка, капак или клеми. 7)  Преди да започнете работа, монтирайте винаги за- щитите на изход (чувал за събиране на трева, защита  на страничното изпразване или защитата на задното  изпразване). C) ПО ВРЕМЕ НА ИЗПОЛЗВАНЕ 1)  Не  включвайте  двигателя  в  затворени  простран- ства,  където  може  да  се  натрупат  опасни  газове  на  въглероден  окис. Задействането  трябва  да  става  на  открито  или  на  добре  проветриво  място.  ВИНАГИ  ПОМНЕТЕ,  ЧЕ  ОТРАБОТЕНИТЕ  ГАЗОВЕ  НА  МОТОРА  СА ТОКСИЧНИ!  2)  Работете  само  на  дневна  светлина  или  при  добро  изкуствено осветление и условия на добра видимост.  Отдалечете хора, деца и животни от работната зона. 3)  Ако е възможно, избягвайте да работите на мокра  трева. Избягвайте да работите под дъжда и при риск  от  бури.  Не  използвайте  машината  при  лошо  време,  особено, когато има опасност от мълнии. 4)  Уверявайте се винаги в стабилността на мястото на  опиране, когато работите по наклонени терени. 5)  Не тичайте никога, а ходете. Избягвайте да бъдете  теглени от косачката. 6)  Обърнете особено внимание, когато се приближите  до препятствия, които могат да ограничат видимостта.  7)  Косете напречно на наклона и никога по посока на- горе/надолу, като внимавате много при промяна на по- соката,  колела  да  не  срещнат  препятствия  (камъни,  клони, корени и др.), които могат да причинят странич- но подхлъзване или загуба на контрол над машината. 8)  Машината не трябва да се използва по наклони пре- вишаващи 20°, независимо от посоката на движение.   9)  Внимавайте  изключително  много  когато  дърпате  косачката към  себе  си.  Погледнете  зад  Вас,  преди  и  по време на движение назад, за да се убедите, че ня- ма препятствия. 10)  Блокирайте инструмента за рязане, ако трябва да  наклоните косачката за транспортиране, ако прекося-2 вате незатревен терен, ако транспортирате косачката  от или до зоната за косене. 11)  Когато  машината  се  използва  близко  до  пътя,  обърнете внимание на движението по пътя. 12)  Никога не използвайте машината, ако защитите са  повредени или без чувал за събиране на трева, защи- та на страничното зареждане или защита за задното  изпразване.  Много  внимавайте  в  близост  до  стръмнини,  канавки  или насипи.  14)  Включете  внимателно  двигателя,  следвайки  ин- струкциите  и  като  държите  краката  си  далеч  от  ин- струмента за рязане. 15)  Не  наклонявайте  косачката,  за  да  я  включите.  Извършете включването на равна повърхност без пре- пятствия или висока трева.  16)  Не приближавайте ръцете и краката си до или под  въртящите се части. Стойте винаги далеч от отвора за  изпразване. 17)  Не вдигайте или транспортирайте косачката, кога- то двигателят работи. 18)  Не модифицирайте или не изключвайте системите  за безопасност. 19)  Не  променяйте  регулиранията  на  двигателя  и  не  му  позволявайте  да  достига  прекалено  високи  обо-

20)  Не  докосвайте  компонентите  на  двигателя,  кои- то се загряват по  време на  използване. Опасност от 

21)  При тяговите модели, преди да включите двигате- ля, изключете съединителя на трансмисията. 22)  Използвайте  само  одобрени  от  производителя  принадлежности. 23)  Не използвайте машината,  ако  принадлежности- те/инструментите  не  са  монтирани  в  предвидените 

24)  Изключете  инструмента за рязане, спрете двига- теля и откачете кабела на свеща (уверете се, че всички  движещи се части са напълно неподвижни): –    По време на транспортиране на машината; –   Всеки  път,  когато  машината  не  е  под  ваш  надзор;  При  моделите  с  електрическо  включване,  свале-

–   Преди да отстраните причините за блокиране или да  отпушите разтоварващия транспортьор; –   Преди извършване на проверки, почистване или ра- боти по машината; –   След като е ударено чуждо тяло. Проверете за евен- туални щети по машината и извършете необходими- те поправки преди да я използвате отново.  25)  Изключете  инструмента  за  рязане  и  спрете  дви-

–   Преди да зареждате с гориво; –   Всеки път, когато се монтира или се сваля торбата за  събиране на трева; –   Всеки  път,  когато  се  сваля  или  се  монтира  отново  дефлектора на странично изпразване. –   Преди да регулирате височината на рязане, ако тази  операция неможе да се извърши от мястото на вода- ча на косачката. 26)  По време на работа спазвайте винаги безопасната  дистанция от въртящия се инструмент за рязане, опре- делена от дължината на ръкохватката. 27)  Намалете  газта  преди  да  спрете  двигателя.  Преустановете захранването с гориво, когато свърши- те работа, следвайки инструкциите, които са предос- тавени в книжката за работа. 28)  ВНИМАНИЕ:  –  В  случай  на  счупвания  или  инци- денти  по  време  на  работа,  спрете  незабавно  двига- телят и отдалечете машината, за да не предизвикате  допълнителни  щети;  в  случай  на  инциденти  с  лични  увреждания или инциденти с трети лица, активирайте  незабавно процедурите за бърза медицинска помощ,  които  са  най-подходящи  за  създалата  се  ситуация  и  се обърнете към здравна служба за необходимото ле- чение.  Отстранете старателно  евентуални  отпадъци,  които могат да нанесат щети или увреждания на хора  или животни, ако не бъдат забелязани. 29)  ВНИМАНИЕ - Нивото на шум и вибрации, указано в  настоящите инструкции, представлява максималните  стойности при употреба на машината. Ползването на  разцентрован елемент  за рязане, прекалено висока- та скорост на движение,  липсата  на поддръжка, вли- яят  чувствително  на  отделянето  на  шум  и  вибрации.  Необходимо е следователно, да се предприемат пре- вантивни  мерки  за  отстраняване  на  възможни  щети,  дължащи  се  на  висок  шум  и  вибрации;  погрижете  се  за поддръжка на машината, носете антифони, правете  паузи по време на работа.

ПОДДРЪЖКА И СЪХРАНЯВАНЕ НА СКЛАД 1)  ВНИМАНИЕ!  -  Откачете  кабела  на  свещта  и  про- четете съответните инструкции,  преди да извършва- те каквато и да е операция по почистването или под- дръжката.  Носете  подходящо  работно  облекло  и  ра- ботни ръкавици във всички ситуации, представляващи  риск за ръцете. 2)  ВНИМАНИЕ!  –  Никога не  използвайте  машината  с  износени или  повредени части. Повредените  или из- носени части трябва да бъдат заменени, а не попра- вени. Използвайте  само оригинални резервни части:  използването на неоригинални резервни части и/или  неправилно  монтирани,  застрашава  безопасността  на машината, може да причини инциденти или лични  наранявания, както и снема от Производителя всички  задължения или отговорност.  3)  Всички операции  по  регулирането  и поддръжката,  които  не  са  описани  в  това  ръководство,  трябва  да  бъдат  извършвани  от  Вашия  продавач  или  в  специа- лизиран център, разполагащ с необходимите знания и  инструменти за правилното извършване на работата,  при запазване на първоначалната степен на безопас- ност на машината. Операции, извършени от некомпе- тентни лица или фирми водят до отпадане на всякаква  гаранция и всякакво задължение или отговорност на  Производителя. 4)  След всяко използване, разкачете кабела на свеща  и проверете за евентуални повреждания. 5)  Поддържайте затегнати гайките и винтовете, за да  сте сигурни, че машината винаги е в безопасно състоя- ние  за  работа. Редовната  поддръжка  е  основна  дей- ност за гарантиране на безопасността и за запазване  работните характеристики на машината. 6)  Проверявайте редовно дали са затегнати правилно  винтовете на режещия инструмент. 7)  Носете работни ръкавици, когато демонтирате или  монтирате отново инструмента за рязане. 8)  Погрижете  се  да  поддържате  равновесното  със- тояние на инструмента за  рязане, когато  се  наточва.  Всички операции отнасящи се до инструмента за ряза- не (разглобяване, наточване, балансиране, монтиране  отново и/или смяна), са сериозни дейности, които из- искват специфична компетентност, освен използване-3 то на специални инструменти; поради  причини  свър- зани с безопасността на работа,  е необходимо да се  извършват в специализиран център. 9)  По  време  на  регулиране  на  машината,  обърнете  внимание пръстите ви да не останат захванати между  движещия  се  инструмент  за  рязане  и  неподвижните  части на машината. 10)  Не  пипайте  инструмента  за  рязане,  докато  не  се  разкачи  кабела  на  свеща  и  инструмента  за  рязане  не е напълно неподвижен. По време на намеси по ин- струмента  за  рязане,  внимавайте,  защото  той  може  да се движи, независимо от това, че кабела на свеща  е разкачен. 11)  Проверявайте  често  защитата  на  странично  из- празване или защитата на задното изпразване, торба- та за събиране на трева. Сменете ги, ако са повредени.   12)  Сменете  предупредителните  стикери,  ако  са  по-

Приберете машината на място, недостъпно за деца. 14)  Не  прибирайте  машината  с  бензин в  резервоара  в  помещение,  където  бензиновите  изпарения  могат  да  достигнат  пламък,  искра  или  силен  източник  на 

15)  Изчакайте двигателят да се охлади, преди да пос- тавите машината в което и да е помещение. 16)  За да намалите риска от пожар, поддържайте без  остатъци от  трева,  листа  или  прекалено масло  мото- ра, шумозаглушителното гърне за отработени газове,  отделението на акумулатора и зоната за складиране  на бензин. Изпразвайте  винаги  торбата  за  събиране  на трева и не оставяйте съдове с окосена трева в по- мещението.  17)  За да се намали опасността от пожар, проверявай- те редовно за течове на масло и/или гориво.  18)  Ако трябва да изпразните резервоара, извършете  тази операция на открито и при студен двигател. E) ТРАНСПОРТИРАНЕ И ПРЕМЕСТВАНЕ 1)  Всеки  път,  когато  трябва  да  премествате,  повди- гате, транспортирате  или  накланяте машината, е не-

–   Да носите здрави работни ръкавици; –   Да хванете машината в места, които гарантират си- гурно  захващане, имайки предвид тежестта  и  раз- пределението й; –   Използвайте толкова работника, колкото са необхо- дими, в съответствие с теглото на машината, харак- теристиките на транспортното средство или на мяс- тото, където трябва да бъде сложена или откъдето  трябва да бъде взета машината.  –   Уверете се, че преместването на машината не води  до загуба на бензин и не причинява щети или нара-

2)  При  транспортиране вземете подходящи обезопа- сителни мерки чрез използване на въжета или вериги. G) ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА 1)  Опазването на околната среда трябва да бъде при- оритет и важен аспект при употребата  на машината, в  полза на гражданското общество и на средата, в която  живеем. Избягвайте да притеснявате съседите. 2)  Следвайте стриктно местните норми за изхвърляне  на опаковките, маслата, бензина, филтрите, износени- те части или който  и да  е елемент, който може силно  да замърси околната среда; тези отпадъци не могат да  бъдат изхвърляни в боклука, а трябва да бъдат отде- ляни и предавани в специалните центрове, където ще  се осъществи рециклиране на материалите. 3)  Следвайте  стриктно  местните  разпоредби  за  из- хвърляне на отпадъчни материали след косене. 4)  В  момента  на  изваждане  от  употреба,  не  захвър- ляйте машината в околната среда, а се обърнете към  събирателен пункт, съгласно действащите местни раз-

ЗАПОЗНАВАНЕ С МАШИНАТА ОПИСАНИЕ НА МАШИНАТА И СФЕРА НА УПОТРЕБА Тази машина е градински уред, по-точно косачка с из- правен водач. Машината  се  състой  основно  от  двигател,  който  за- действа  инструмент  за  рязане,  затворен  в  картер,  снабден с колела и ръкохватка.  Операторът е в състояние да управлява машината и да  задейства основните команди, като остава винаги зад  ръкохватката и, следователно, на безопасно разстоя- ние от въртящия се инструмент за рязане.  Отдалечаването  на  оператора  от  машината,  предиз- виква спиране на двигателя и на инструмента за ряза- не, в рамките на няколко секунди. Предвидена употреба Тази машина е проектирана и конструирана за косене  (и събиране) на трева в градини и тревни площи с раз- мери, съответстващи на капацитета на косене, в при- съствието на стоящ оператор. Наличието на аксесоари или специфични  устройства  може  да  спести  събирането  на  окосената  трева  или  да създаде ефекта “mulching” с отлагане на окосената  трева върху терена. Тип ползвател Тази машина е предназначена за използване от полз- ватели,  тоест  непрофесионални  оператори.  Тази  ма- шина е предназначена да се използва като хоби. Неподходящо използване Всякакво друго използване, различно от това цитира- ното  по-горе,  може  да  се  окаже опасно и да причини  щети на хора и/или предмети.  В неподходящата употреба се включват (като неизчер- пателен пример): –   Возене на хора, деца или животни с машината; –   Вие да се возите на машината; –   Използването  на  машината  за  теглене  или  бутане 

–   Използването  на  машината  за  събиране  на  листа  или отпадъци; –   Използването на машината за подравняване на жив  плет или за подрязване на нетревиста растителност;4 –   Използване на машината от повече от един човек. –   Задействане  на  инструмента  за  рязане  в  участък 

ИДЕНТИФИКАЦИОНЕН ЕТИКЕТ И ЧАСТИ НА МАШИНАТА (виж фигурите на стр. ii)

скорост на функциониране на двигателя

14.  Защита на задно изпразване

14a.  Дефлектор на странично изпразване (ако е предвиден) 14b. Защита на странично изпразване (ако е предвидена)

15.  Торба за събиране на трева

19. Лост за включване на тяга

Веднага  след  закупуването  на  машината  препишете  идентификационните номера  (3 -5-  5) на  съответните  места на последната страница на ръководството. Примерна „Декларация за съответствие” се намира на  предпоследната страница на ръководството ОПИСАНИЕ НА СИМВОЛИТЕ ВЪРХУ

(където са предвидени)

24.  Спиране двигател

36.  Сигнализатор за съдържанието

на торбата за събиране на трева: повдигнат (a) = празна / снижен (b) = пълна ПРЕДПИСАНИЯ ЗА БЕЗОПАСНОСТ - Вашата косачка  трябва  да  се  използва  внмателно.  За  тази  цел  върху  машината са поставени пиктограми, за да ви напомнят  основните предпазни мерки при използване. По-долу  е обяснено значението им. Освен това, препоръчваме  да прочетете внимателно мерките за безопасност, по- местени в специалната глава на настоящата книжка с  инструкции. Сменете повредените или нечетливи етикети.

41.  Внимание: Прочетете книжката с инструкции пре-

ди да използвате машината.

42.  Риск от изхвърляне на предмети: По време на упо-

треба дръжте хората извън работната площ.

43.  Опасност  от  срязване.  Режещ инструмент в  дви-

жение. Не слагайте ръце или крака в гнездото на  инструмента  за  рязане.  Откачете  капачката  на  свещта  и  прочетете  инструкциите  преди  да  из- вършвате каквато и да е операция по поддръжка  или поправка.

слагайте ръце или крака в гнездото на инструмен- та за рязане. ПРАВИЛА ЗА УПОТРЕБА За двигателя и акумулаторната батерия (ако е предвиден) прочетете съответните ръководства с инструкции. ЗАБЕЛЕЖКА - Съответствието между упътвания- та, съдържащи се в текста и съответните фигури (разположени на стр. iii и на следващите страни- ци), се дава от номера преди всеки параграф.

1. ДОВЪРШВАНЕ НА МОНТАЖА

ЗАБЕЛЕЖКА Машината може да бъде доставена с някои вече монтирани компоненти. ВНИМАНИЕ! Разопаковането и завършването на монтажа трябва да бъдат извършени на равна и стабилна повърхност, с достатъчно пространство за преместване на машината и опаковката, като винаги си служите с подходящи инструменти. Изхвърлянето на опаковката трябва да се извършва според действащите местни разпоредби. Завършете  монтажа  на  машината,  следвайки  указа- нията  в  листовете  с  инструкции,  които  придружават  всяка част, която трябва да се монтира.

1.1 Свързване на акумулатора

• Модели с електрическо задействане с ключ Свържете кабела на акумулатора в конектора на  общото окабеляване на косачката.

• Модели с електрическо задействане с бутон Следвайте указанията, които се съдържат в ръковод- ството с инструкции на двигателя.

2. ОПИСАНИЕ НА КОМАНДИТЕ

ЗАБЕЛЕЖКА Значението на символите върху коман- дите е обяснено на предишните страници.

2.1 Команда педал за газ

Педала за газта се управлява от лоста (1). Позициите  на  лоста  са  посочени  на  съответната  та-

За  някои  модели  е предвиден  двигател без  педал  за 

2.2 Лост на спирачка двигател /

инструмент за рязане Спирачката  на  инструмента  за  рязане  се  управлява  от  лоста  (1),  който  трябва  да  се  държи  срещу  ръкох- ватката по време на включване и по време на работа5 на косачката.  Двигателят спира при пускане на лоста. 

2.3 Лост на тягата (ако е наличен)

При тяговите модели,  напредването  на  косачката  се  осъществява  чрез  лоста  (1),  натиснат  към  ръкохват-

Косачката спира да напредва при пускане на лоста.  Задействането  на  двигателя  трябва  да  става винаги  при изключена тяга.

2.4 Регулиране на височината

Регулирането  на  височината  на  косене  се  извършва  чрез съответните лостове (1).  Четирите колела трябва да бъдат регулирани на една  и съща височина.  ОСЪЩЕСТВЕТЕ  ОПЕРАЦИЯТА  ПРИ  СПРЯН  ИЗСТРУМЕНТ ЗА РЯЗАНЕ.

ЗАБЕЛЕЖКА Тази машина позволява да се извърши косене на поляната по различни начини; преди да започ- нете работа е препоръчително да подготвите машината в зависимост от това как смятате да косите. ОСЪЩЕСТВЕТЕ ОПЕРАЦИЯТА ПРИ ИЗКЛЮЧЕН

3.1a Подготовка за косене и събиране на тре- вата в торбата: –   Повдигнете защита на задното изпразвани (1) и за- качете правилно торбата за събиране на трева (2),  както е показано на фигурата. 3.1b Подготовка за косене и задно изпразване на тревата: –   Свалете торбата за събиране на трева и се уверете,  че защитата на задното изпразване (1) остава ста- билно снижена надолу. –   При моделите с възможност за странично изпразва- не, се уверете, че защитата за странично изпразване  (4) е снижена надолу. 3.1c Подготовка за косене и раздробяване на тревата (функция “mulching”- ако е пред-

–   При моделите с възможност за изпразване, се уве- рете, че защитата за странично изпразване (4) е сни- жена надолу. –   Повдигнете защитата за задно изпразване (1) и по- ставете тапата на дефлектора (5) в отвора за изпраз- ване, като я държите леко наклонена надясно; после  я фиксирайте като вкарате двата щифта  (6) в пред- видените отвори, докато закачащия зъб (7) щракне. 3.1d Подготовка за косене и странично изпраз- ване на тревата (ако е предвидено) –   Повдигнете защитата за задно изпразване (1) и по- ставете тапата на дефлектора (5) в отвора за изпраз- ване, като я държите леко наклонена надясно; после  я фиксирайте като вкарате двата щифта  (6) в пред- видените отвори, докато закачащия зъб (7) щракне. –   Поставете  дефлектора на  страничното  изпразване  (8), както е показано на фигурата. –   Затворете защитата да странично изпразване (4) та- ка, че дефлекторът за странично  изпразване  (8) да  се блокира. За да свалите дефлекторната капачка (5), повдигнете  защитата на задното изпразване (1) и натиснете в цен- търа, така че да откачите зъба (7).

3.2 Задействане на двигателя

За задействането, следвайте указанията, които посо- чени в книжката с инструкции на двигателя.

• Модели с ръчно задействане Дръпнете лоста на спирачката на инструмента за ря- зане  (1)  към  ръкохватката  и  рязко  дръпнете  ръчката  на стартовия шнур (2). 

• Модели с електрическо задействане с ключ Дръпнете лоста на спирачката на инструмента за ря- зане  (1)  към  ръкохватката  и  завъртете  контактния  ключ (3).

• Модели с електрическо задействане с бутон Вкарайте докрай ключа (4) в неговото гнездо, след то- ва  дръпнете  лоста  на  спирачката  на  инструмента  за  рязане (1) към ръкохватката, натиснете бутона за за- действане (5) и го задръжте натиснат до включването  на двигателя.

Видът на тревната площ ще бъде по-добър, ако косе- нето  се  извършва  винаги  на  една  и  съща  височина  и  редувайки двете посоки. Когато чувала за събиране на трева се напълни прека- лено, събирането на трева вече не е ефикасно и шума  на косачката се променя. За да свалите и изпразните чувала за събиране на 

–   спрете мотора и изчакайте спирането на инструмен- та за рязане; –   повдигнете защитата на задно изпразване, хванете  дръжката  и  свалете  чувала  за  събиране  на  трева,  като го поддържате в изправено положение.

• В случай на “mulching” или задно изпразване: винаги избягвайте да отстранявате голямо  количе- ство трева. Никога не отстранявайте повече от една  трета от общата височина на тревата при едно един- ствено  косене!    Съобразявайте  скоростта  на  на- предване с условията на поляната и с количеството  отстранявана трева.

• В случай на странично изпразване (ако е пред- видено): е препоръчително  да изберете маршрут за  косене, при който да се избягва освобождаване на  окосената трева върху все още неокосената площ.

• В случай на торба за събиране на трева с устрой- ство за сигнализиране на съдържанието (ако е предвидено): по  време  на  работа,  при  движещ  се  инструмент  за  рязане,  сигнализаторът остава  пов- дигнат, докато торбата за събиране на трева е в със- тояние да поема  окосената  трева; когато  се  снижи,  означава, че торбата за събиране на трева  се е на- пълнила и трябва да се изпразни. Съвети за поддръжка на поляната Всеки вид трева има различни характеристики и може  да изисква различен начин на поддръжка на поляната;  винаги четете указанията от опаковките със семена за  височината на косене, съобразени с условията на рас- теж в зоната на работа. Необходимо е да имате предвид, че по-голямата част6 от тревата е съставена от едно стъбло и едно или по- вече  листа.  Ако  листата  се  окосят  изцяло,  поляната  се  поврежда  и  повторното  израстване  ще  бъде  по-

По принцип, може да важат следните указания: –   прекалено ниско косене води до отскубване и раз- реждане  на  тревния  килим,  който  придобива  вид  „на петна”. –   през лятото косенето трябва да е по-високо, за да се  избегне изсушаване на терена; –   не косете тревата когато е мокра; това може да на- мали ефикасността  на ножа, който залепва  за тре- вата и води до разкъсване на тревната покривка. –   при  особено  висока  трева,  добре  е  да  извършите  първо  косене  на  максималната  възможна  височи- на на машината, и след два-три дни да осъществите  второ косене.

3.4 Приключване на работа

Завършване на работата При  завършване  на  работа,  освободете  лоста  (1)  на  спирачката и разкачете капачката на свещта (2). 

• Модели с електрическо задействане с ключ Свалете контактния ключ (3).

• Модели с електрическо задействане с бутон Натиснете езичето (5) и свалете ключа (4). ИЗЧАКАЙТЕ  СПИРАНЕТО  НА  ИНСТРУМЕНТА  ЗА  РЯЗАНЕ,  преди  да  извършите  каквато  и  да  е  интер-

Съхранявайте косачката на сухо място. ВАЖНO Редовната и грижлива поддръжка е незаме- нима за поддържане първоначалните характеристики и ниво на безопасност на машината. Всяка  операция  по  регулирането  или  поддръжката  трябва да се извършва при спрян двигател, с откачен  кабел на свеща. 1)   Носете  дебели  работни  ръкавици  преди  всяко  по- чистване, поддържане или настройка на машината. 2)   След всяко косене измивайте внимателно машина- та с вода, отстранявайте остатъците от трева и кал,  натрупани по вътрешността на шасито, за да не из- съхнат и да затруднят следващото включване. 3)   Боята  от  вътрешната  страна  на  шасито  може  да  падне  във  времето,  под  абразивното  действие  на  косената трева; в такъв случай трябва да се наме- сите незабавно, като нанесете  боя против ръжда,  за  да  се  предотврати  формирането  на  роса, което  може да доведе до корозия на метала. 4)   Ако е необходимо да стигнете до долната част, на- клонете  машината  единствено  от  страната,  по- сочена  в  упътването  на  двигателя,  като  следва- те  съответните  инструкции.  При  моделите,  които  предвиждат  странично  изпразване,  трябва  да  се  отстрани дефлектора за  изпразване (ако  е монти- ран - вж. 3.1.d). 5)   Избягвайте  да  изливате  бензин  върху  пластмасо- вите части на двигателя или на машината, за да не  ги  повредите;  изчиствайте  веднага  всяка  евенту- ално  попаднала  капка  бензин.  Гаранцията  не  по- крива  щетите  по  пластмасовите  части,  причинени 

6)   За  да  се  гарантира  добро  функциониране  и  дъ- лъг  жизнен  цикъл  на  машината,  е  добра  практи- ка да  се сменя периодично маслото на двигателя,  съгласно  интервалите  от  време,  които  са  посоче- ни  в  ръководството  с  инструкции  на  двигателя. Изпразването  на  маслото  може  да  се  извърши  в  специализиран  център  или,  да  се  аспирира  през  отвора  за  напълване  посредством  спринцов- ка,  като  се  има  предвид,  че  може  да  се  наложи  да  се  повторят  операциите  няколко  пъти,  за  да  сте  сигурни  за  пълното  изпразване  на  картера. Уверете се, че е възстановено нивото на масло- то, преди да използвате отново машината.

4.1 Поддръжка на инструмента

Уместно е всяка намеса по инструмента за рязане да  се осъществява в специализиран център, който разпо- лага с подходящо оборудване. На тази машина е предвидена употребата на инстру- мент за рязане с код, указан в таблицата на стр. ii. Имайки предвид еволюцията на продукта, цитираният  по-горе инструмент за рязане може да бъде заменен в  течение на времето с друг, с аналогични характерис- тики  за  взаимозаменяемост  и  безопасност  на  функ- ционирането.  Монтирайте отново инструмента за рязане (2) с кода,  обърнат към земята, следвайки  следвайки указаната  на фигурата последователност.   Затегнете  централния  винт  (1)  с  динамометричен  ключ, настроен на 35-40 Nm.

4.2 Регулиране на тягата

При тяговите модели правилното обтягане на ремъка  се постига чрез гайката (1), докато се постигне указа- ната стойност (6 мм ). 

4.3 Зареждане на акумулаторната

батерия (ако е предвидена)

• Модели с електрическо задействане с ключ За  зареждане  на  изтощена  акумулаторна  батерия,  свържете я със зарядното устройство (1), съгласно ин- струкциите за поддръжка на акумулаторната батерия. Не  свързвайте  зарядното  устройство  на    акумула- торната  батерия  направо  в  клемата  на  двигателя.  Двигателят не може да бъде задвижен, използвайки  зарядното устройство като  източник на енергия, тъй  като то може да се повреди.  Ако смятате да не използвате дълго време косачката,  разкачете акумулаторната батерия от окабеляването  на двигателя, осигурявайки, независимо от  това, до- бро ниво на зареждане.

• Модели с електрическо задействане с бутон Следвайте указанията, които се съдържат в ръковод- ството с инструкции на двигателя.

ВНИМАНИЕ! За вашата безопасност, изрично е забранено да се монтира друг аксесоар, освен включените в следващия списък, специално проек- тирани за модела и вида на вашата машина:7

5.1 Набор “Mulching”

(ако не е включен в доставката) Фино надробява отрязаната трева и я оставя на поля- ната,  като  алтернатива  на  събирането  в  торбата  (за  машини, които са предразположени за монтаж на то- зи комплект).

Какво да направим ако... Причина за проблема Отстраняване на 

Липсва масло или бензин  в двигателя Проверете нивото на  маслото и на бензина Свещта и филтъра не са  в добро състояние Почистете свещта и  филтъра, които може  да са замърсени или ги 

Косачката не е била  изпразнена от бензина в  края на миналия сезон Поплавъкът може да  е блокиран; наклонете  косачката от страната на  карбуратора

2. Окосената трева вече не се събира в торбата

Проверете перките,  които насочват  тревата към торбата за 

Вътрешността на шасито  е замърсена

вътрешността на  шасито, за да улесните  преминаването на  тревата към торбата за 

Инструмента за рязане  не е в добро състояние Наточете инструмента за  рязане или го сменете

4. Машината вибрира по начин,

pазличен от нормалния Повредена машина или  разхлабени части Спрете машината и  откачете кабела на 

ЕО декларация за съответствие (Директива Машини 2006/42/ЕО, Приложение II, част А) 1. Дружеството

2. На собствена отговорност декларира, че

машината: Косачка с изправен водач / рязане а) Вид / Базисен модел б) Търговски модел в) Година на производство г) Сериен номер д) Мотор: мо тор с вътрешно горене

3. Е в съответствие със спецификата на

директивите: е) Сертифициращ орган ж) ЕО изследване на вида

4. Базирано на хармонизираните норми

и) Ниво на измерена акустична мощност й) Гарантирано ниво на акустична мощност к) Широчина на косене р) Лице, упълномощено да състави Техническата Документация: с) Място и дата
