KULLANIM KILAVUZU AL3 46 B ALPINA

ÖNEMLİ: Motoru ilk defa çalıştırmadan önce, motor kılavuzunda kapsanılan talimatları dikkatle okuyun. DİKKAT! Çalıştırmadan önce yağ seviyesini kontrol edin.i ITALIANO - Istruzioni Originali ...................................................................................................

[1] TR - TEKNİK VERİLER

[2]   Nominal güç * [3]]   Motorun maksimum çalışma hızı * [4]   Makine ağırlığı * [5]   Kesim genişliği [6]   Ses basınç seviyesi [7]   Ölçü belirsizliği [8]   Ölçülen ses gücü seviyesi [9]   Garanti edilen ses gücü seviyesi [10]   Titreşim seviyesi [11]   Ebatlar (uzunluk/genişlik/yükseklik) [12]   Kesim düzeni kodu [13]   Aksesuarlar [14]   Malçlama” kiti

• Spesik değer için,  makine  belirleme  etiketinde gösterilenleri referans alın.1

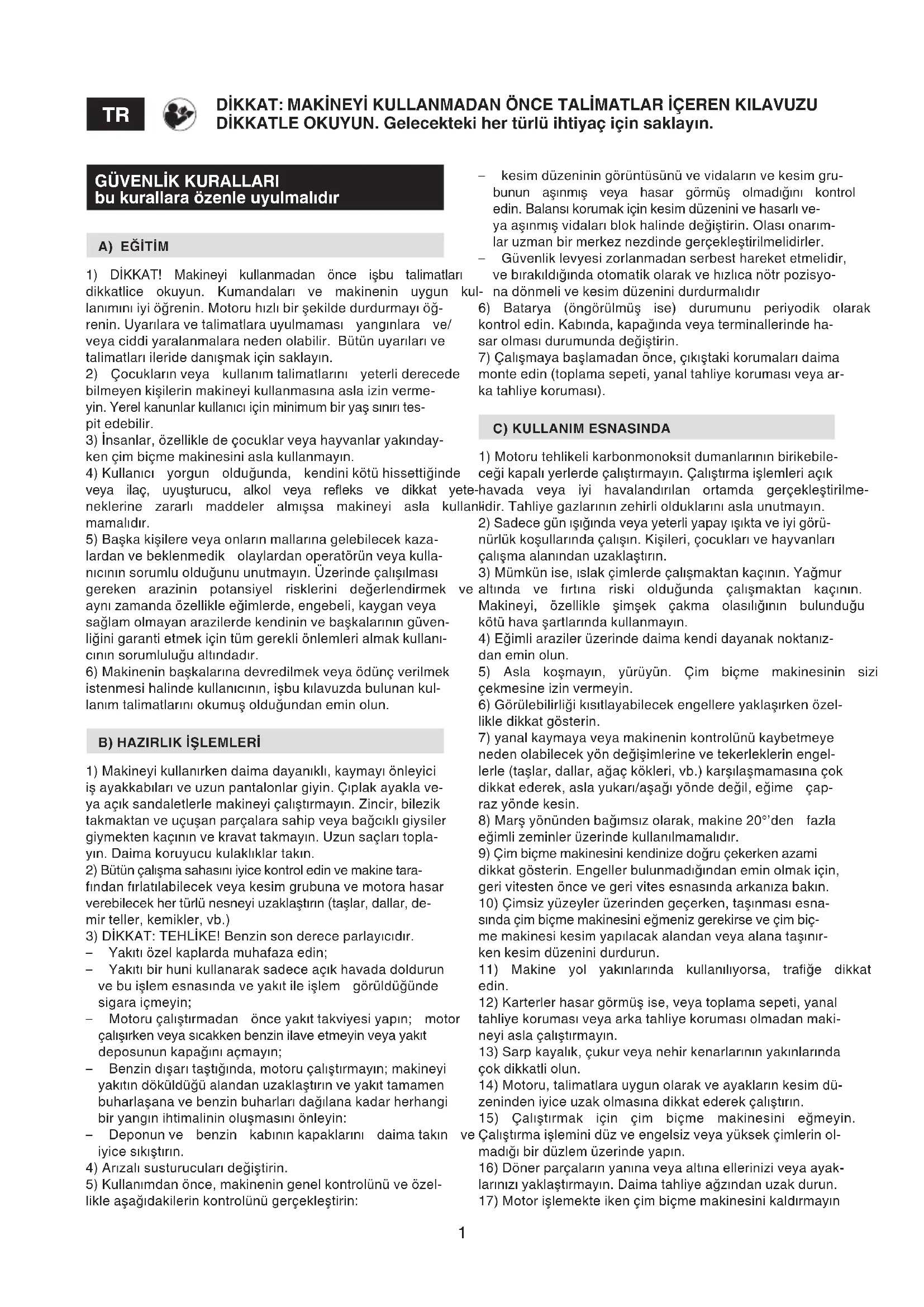

bu kurallara özenle uyulmalıdır

1)  DİKKAT!  Makineyi  kullanmadan  önce  işbu  talimatları  dikkatlice  okuyun.  Kumandaları  ve  makinenin  uygun  kul- lanımını iyi öğrenin. Motoru hızlı bir şekilde durdurmayı öğ- renin. Uyarılara ve talimatlara uyulmaması  yangınlara  ve/ veya ciddi yaralanmalara neden olabilir.  Bütün uyarıları ve  talimatları ileride danışmak için saklayın.  2)  Çocukların veya  kullanım talimatlarını  yeterli derecede  bilmeyen kişilerin makineyi kullanmasına asla izin verme- yin. Yerel kanunlar kullanıcı için minimum bir yaş sınırı tes- pit edebilir. 3) İnsanlar, özellikle de çocuklar veya hayvanlar yakınday- ken çim biçme makinesini asla kullanmayın.  4) Kullanıcı  yorgun  olduğunda,  kendini kötü hissettiğinde  veya  ilaç,  uyuşturucu,  alkol  veya  reeks  ve  dikkat  yete- neklerine  zararlı  maddeler  almışsa  makineyi  asla  kullan- mamalıdır. 5) Başka kişilere veya onların mallarına gelebilecek kaza- lardan ve beklenmedik  olaylardan operatörün veya kulla- nıcının sorumlu olduğunu unutmayın. Üzerinde çalışılması  gereken  arazinin  potansiyel  risklerini  değerlendirmek  ve  aynı zamanda özellikle eğimlerde, engebeli, kaygan veya  sağlam olmayan arazilerde kendinin ve başkalarının güven- liğini garanti etmek için tüm gerekli önlemleri almak kullanı- cının sorumluluğu altındadır. 6) Makinenin başkalarına devredilmek veya ödünç verilmek  istenmesi halinde kullanıcının, işbu kılavuzda bulunan kul- lanım talimatlarını okumuş olduğundan emin olun. 

B) HAZIRLIK İŞLEMLERİ

1) Makineyi kullanırken daima dayanıklı, kaymayı önleyici  iş ayakkabıları ve uzun pantalonlar giyin. Çıplak ayakla ve- ya açık sandaletlerle makineyi çalıştırmayın. Zincir, bilezik  takmaktan ve uçuşan parçalara sahip veya bağcıklı giysiler  giymekten kaçının ve kravat takmayın. Uzun saçları topla- yın. Daima koruyucu kulaklıklar takın. 2) Bütün çalışma sahasını iyice kontrol edin ve makine tara- fından fırlatılabilecek veya kesim grubuna ve motora hasar  verebilecek her türlü nesneyi uzaklaştırın (taşlar, dallar, de- mir teller, kemikler, vb.) 3) DİKKAT: TEHLİKE! Benzin son derece parlayıcıdır. –   Yakıtı özel kaplarda muhafaza edin; –   Yakıtı bir huni kullanarak sadece açık havada doldurun  ve bu işlem esnasında ve yakıt ile işlem  görüldüğünde  sigara içmeyin; –   Motoru çalıştırmadan  önce yakıt takviyesi yapın;  motor  çalışırken veya sıcakken benzin ilave etmeyin veya yakıt  deposunun kapağını açmayın; –   Benzin dışarı taştığında, motoru çalıştırmayın; makineyi  yakıtın döküldüğü alandan uzaklaştırın ve yakıt tamamen  buharlaşana ve benzin buharları dağılana kadar herhangi  bir yangın ihtimalinin oluşmasını önleyin: –   Deponun ve  benzin  kabının kapaklarını  daima takın  ve  iyice sıkıştırın. 4) Arızalı susturucuları değiştirin. 5) Kullanımdan önce, makinenin genel kontrolünü ve özel- likle aşağıdakilerin kontrolünü gerçekleştirin:

DİKKAT: MAKİNEYİ KULLANMADAN ÖNCE TALİMATLAR İÇEREN KILAVUZU DİKKATLE OKUYUN. Gelecekteki her türlü ihtiyaç için saklayın. –   kesim düzeninin görüntüsünü ve vidaların ve kesim gru- bunun  aşınmış  veya  hasar  görmüş  olmadığını  kontrol  edin. Balansı korumak için kesim düzenini ve hasarlı ve- ya aşınmış vidaları blok halinde değiştirin. Olası onarım- lar uzman bir merkez nezdinde gerçekleştirilmelidirler. –   Güvenlik levyesi zorlanmadan serbest hareket etmelidir,  ve bırakıldığında otomatik olarak ve hızlıca nötr pozisyo- na dönmeli ve kesim düzenini durdurmalıdır 6)  Batarya  (öngörülmüş  ise)  durumunu  periyodik  olarak  kontrol edin. Kabında, kapağında veya terminallerinde ha- sar olması durumunda değiştirin. 7) Çalışmaya başlamadan önce, çıkıştaki korumaları daima  monte edin (toplama sepeti, yanal tahliye koruması veya ar- ka tahliye koruması).

C) KULLANIM ESNASINDA

1) Motoru tehlikeli karbonmonoksit dumanlarının birikebile- ceği kapalı yerlerde çalıştırmayın. Çalıştırma işlemleri açık  havada  veya  iyi  havalandırılan  ortamda  gerçekleştirilme- lidir. Tahliye gazlarının zehirli olduklarını asla unutmayın.  2) Sadece gün ışığında veya yeterli yapay ışıkta ve iyi görü- nürlük koşullarında çalışın. Kişileri, çocukları ve hayvanları  çalışma alanından uzaklaştırın. 3) Mümkün ise, ıslak çimlerde çalışmaktan kaçının. Yağmur  altında  ve  fırtına  riski  olduğunda  çalışmaktan  kaçının.  Makineyi,  özellikle  şimşek  çakma  olasılığının  bulunduğu  kötü hava şartlarında kullanmayın. 4) Eğimli araziler üzerinde daima kendi dayanak noktanız- dan emin olun. 5)  Asla  koşmayın,  yürüyün.  Çim  biçme  makinesinin  sizi  çekmesine izin vermeyin. 6) Görülebilirliği kısıtlayabilecek engellere yaklaşırken özel- likle dikkat gösterin.  7) yanal kaymaya veya makinenin kontrolünü kaybetmeye  neden olabilecek yön değişimlerine ve tekerleklerin engel- lerle (taşlar, dallar, ağaç kökleri, vb.) karşılaşmamasına çok  dikkat ederek, asla yukarı/aşağı yönde değil, eğime  çap- raz yönde kesin. 8) Marş yönünden bağımsız olarak, makine 20°’den  fazla  eğimli zeminler üzerinde kullanılmamalıdır.   9) Çim biçme makinesini kendinize doğru çekerken azami  dikkat gösterin. Engeller bulunmadığından emin olmak için,  geri vitesten önce ve geri vites esnasında arkanıza bakın. 10) Çimsiz yüzeyler üzerinden geçerken, taşınması esna- sında çim biçme makinesini eğmeniz gerekirse ve çim biç- me makinesi kesim yapılacak alandan veya alana taşınır- ken kesim düzenini durdurun. 11)  Makine  yol  yakınlarında  kullanılıyorsa,  trağe  dikkat  edin. 12) Karterler hasar görmüş ise, veya toplama sepeti, yanal  tahliye koruması veya arka tahliye koruması olmadan maki- neyi asla çalıştırmayın.  13) Sarp kayalık, çukur veya nehir kenarlarının yakınlarında  çok dikkatli olun.  14) Motoru, talimatlara uygun olarak ve ayakların kesim dü- zeninden iyice uzak olmasına dikkat ederek çalıştırın. 15)  Çalıştırmak  için  çim  biçme  makinesini  eğmeyin.  Çalıştırma işlemini düz ve engelsiz veya yüksek çimlerin ol- madığı bir düzlem üzerinde yapın.  16) Döner parçaların yanına veya altına ellerinizi veya ayak- larınızı yaklaştırmayın. Daima tahliye ağzından uzak durun. 17) Motor işlemekte iken çim biçme makinesini kaldırmayın2 veya başka bir yere taşımayın. 18)  Emniyet  sistemlerini kurcalamayın  veya devreden  çı- karmayın. 19) Motor ayarlarını değiştirmeyin ve motoru aşırı devir re- jimine ulaştırmayın. 20) Kullanım esnasında ısınan motor komponentlerine do- kunmayın. Yanma tehlikesi. 21) Çekişli modellerde, motoru çalıştırmadan önce, teker- leklere hareket nakil kavramasını devreden çıkarın. 22) Sadece makine üreticisi tarafından onaylanmış akse- suarları kullanın. 23)  Aksesuarlar/aletler  öngörülen  noktalara  kurulmamış  iseler makineyi kullanmayın.  24) Aşağıdaki durumlarda kesim düzenini devreden çıkarın,  motoru durdurun  ve buji  kablosunu çıkarın  (hareketli tüm  kısımların tamamen durdurulmuş olduğundan emin olun): –    Makinenin taşınması esnasında;  –   Makineyi her denetimsiz bıraktığınızda. Elektrikli starter  ile donatılmış modellerde anahtarı da çıkarın; –   Bloke sebeplerini  gidermeden  veya  tahliye  kanalındaki  tıkanıklığı gidermeden önce; –    Makineyi kontrol etmeden, temizlemeden veya makine  üzerinde çalışmadan önce; –    Yabancı bir cisme çarptıktan sonra. Yeniden kullanma- dan önce makine üzerindeki olası hasarları kontrol edin  ve gerekli onarımları gerçekleştirin.  25) Aşağıdaki durumlarda kesim düzenini devreden çıkarın  ve motoru durdurun: –   Yakıt takviyesi yapmadan önce; –     Toplama  sepeti  her  çıkarıldığında  veya  yeniden  takıl- dığında; –    Yanal tahliye deektörü her çıkarıldığında veya yeniden  takıldığında; –    Sürücü mahalinden gerçekleştirilmesi mümkün değilse,  kesim yüksekliğini ayarlamadan önce. 26)  Çalışma  esnasında,  döner  kesim  düzeninden,  sap  uzunluğu  ile  tespit  edilen  güvenlik  mesafesini  daima  ko- ruyun. 27) Motoru  durdurmadan önce  gazı  kesin.  Kılavuzda  ve- rilen  bilgileri  izleyerek  çalışma  sonunda  yakıt  beslemesi- ni kapatın. 28) DİKKAT –  Çalışma esnasında kırılma veya kaza duru- munda, derhal motoru durdurun ve başka hasarlara sebep  olmamak için makineyi uzaklaştırın; kişilerde veya üçüncü  şahıslarda  yaralanmalara  neden  olan  kazalar  durumun- da,  derhal  içinde  bulunulan  duruma  en  uygun  ilk  yardım  prosedürlerini uygulayın ve gerekli tedaviler için bir Sağlık  Ocağına başvurun. Gözden kaçmaları durumunda kişilerde  veya hayvanlarda hasar veya yaralanmalara yol açabilecek  olası kalıntıları dikkatlice giderin. 29)  DİKKAT  –  İşbu  bilgilerde  belirtilen  gürültü  ve  titre- şim  seviyesi  makinenin  maksimum  kullanım  değerleridir.  Dengesiz bir kesim aletinin kullanılması, aşırı hareket hızı,  bakım eksikliği ses ve titreşim seviyesini ciddi ölçüde etki- lerler. Buna bağlı olarak, yüksek gürültüden ve titreşimle- rin neden olduğu tahriklerden kaynaklanan olası zararları  gidermeye yönelik önlemlerin alınması gerekir; makinenin  bakımını ihmal etmeyin, gürültüye karşı kulaklıklar takın, ça- lışma esnasında molalar verin.

D) BAKIM VE DEPOLAMA

1) DİKKAT! –  Buji kablosunu çıkarın ve herhangi bir temizlik  veya bakım müdahalesine başlamadan önce ilgili talimatla- rı okuyun. Uygun giysiler ve eller için tüm risk durumlarında  iş eldivenleri kullanın. 2)  DİKKAT!  –  Asla  makineyi  aşınmış  veya  hasar  görmüş  parçalar  ile  kullanmayın. Arızalı  veya  bozuk  parçalar  de- ğiştirilmeli ve asla  onarılmamalıdır.  Sadece  orijinal yedek  parçalar kullanın:  Orijinal olmayan ve/veya doğru  şekilde  monte  edilmemiş  yedek  parçaların  kullanımı  makinenin  emniyetini riske atar; kazalara veya kişisel yaralanmalara  neden olabilir ve üreticiyi her türlü sorumluluktan muaf kılar.  3) Bu kılavuzda belirtilmeyen tüm bakım ve ayarlama işlem- leri, satıcınız veya makinenin orijinal güvenlik düzeyini ko- ruyarak işin doğru gerçekleştirilmesi için gerekli bilgilere ve  donanımlara sahip uzman bir merkez nezdinde gerçekleş- tirilmelidir. Uygun olmayan yerlerde veya nitelikli olmayan  kişiler tarafından gerçekleştirilen işlemler, her türlü garan- tinin ve üreticinin her yükümlülüğünün ve sorumluluğunun  geçersiz olmasına neden olur. 4) Her kullanımdan sonra, buji kablosunun bağlantısını ke- sin ve olası hasarları kontrol edin. 5) Makinenin her zaman güvenli çalışma şartlarında bulun- duğundan emin olmak için, somunların ve vidaların sıkıştı- rılmış olması gerekir. Güvenlik ve verim düzeyini korumak  için düzenli bir bakım temeldir. 6) Kesim düzeninin vidalarının doğru şekilde sıkıştırılmış ol- duklarını düzenli aralıklarla kontrol edin. 7) Kesim düzenini tutmak, sökmek veya yeniden monte et- mek için iş eldivenleri kullanın. 8) Kesim düzenini biledikten sonra balansını kontrol edin.  Kesim düzeni ile ilgili tüm işlemler (sökme, bileme, balans,  tekrar monte etme ve/veya değiştirme) güvenlik nedeniyle  özel aletlerin kullanımı ile birlikte, özel uzmanlık gerektiren  önemli işlerdir, bu yüzden her zaman uzman bir servis nez- dinde gerçekleştirilmeleri gerekir. 9) Makinenin ayar işlemleri esnasında, parmakların hare- ketli kesim düzeni ve makinenin sabit kısımları arasında sı- kışıp kalmasını önlemeye dikkat edin. 10)  Buji kablosu çıkarılmadan  ve kesim  düzeni  tamamen  durmadan evvel  kesim düzenine dokunmayın. Kesim  dü- zeni  üzerindeki  müdahaleler  esnasında,  buji  kablosu  çı- karılmış  olsa  bile  kesim  düzeni  hareket  edebileceğinden  ötürü dikkat edin. 11) Yanal tahliye korumasını veya arka tahliye korumasını,  toplama  sepetini  sık  sık  kontrol  edin.  Hasar  görmüş  ise- ler değiştirin.   12) Hasar görmüş iseler, talimatları ve uyarı mesajlarını içe- ren etiketleri değiştirin. 13) Makineyi çocukların erişemeyecekleri bir yere kaldırın. 14)  Makineyi,  deposunda  benzin  bulunurken,  benzin  bu- harlarının alev, kıvılcım veya güçlü bir ısı kaynağıyla temas  edebileceği bir yere kaldırmayın. 15) Makineyi herhangi bir ortama yerleştirmeden önce, mo- toru soğumaya bırakın. 16) Yangın tehlikesini azaltmak için motor, egzoz susturu- cusu, akü bölmesi ve benzin depolama bölgesini, çim, yap- rak veya aşırı gres kalıntılarından arındırın. Toplama sepe- tini boşaltın ve kapları, içlerinde kesilmiş çim ile kapalı yer- lerde bırakmayın.  17) Yangın tehlikesini azaltmak için, yağ ve/veya yakıt sızın- tısı olmadığını düzenli olarak kontrol edin.  18) Yakıt deposunu boşaltmak gerektiğinde, bu işlemi açık  havada ve motor soğukken gerçekleştirin. E) TAŞIMA VE HAREKET ETTİRME 1) Makinenin hareket ettirilmesi, kaldırılması veya eğilmesi  gerektiğinde aşağıdakileri yapmak gerekir: –   Sağlam iş eldivenleri giyin; –   Makineyi emin bir kavrama sunan noktalardan tutun ve  ağırlığına ve ağırlığın dağılımına dikkat edin –   Makinenin ağırlığına ve taşıma aracının özelliklerine veya3 makinenin yerleştirileceği veya alınacağı yerin özellikleri- ne uygun sayıda kişiden faydalanın  –   Makine hareket ederken benzin kaybı olmadığından ve- ya zarar veya yaralanmalara neden olmadığından emin  olun. 2) Taşıma esnasında, makineyi halatlar veya zincirler ile uy- gun şekilde sağlama alın.

1) Makinenin kullanımında çevrenin korunması önemli ol- malı ve öncelik taşımalıdır, bu doğrultuda, medeni bir ortak  yaşam ve yaşadığımız çevreye zarar verilmemesi ilkelerine  riayet edilmelidir. Komşularınız için bir rahatsızlık kaynağı  olmaktan kaçının. 2) Ambalajların, yağların, benzinin, ltrelerin, aşınmış par- çaların veya çevreye zarar verebilecek herhangi bir nesne- nin bertaraf edilmesinde yerel kanun öngörülerini titizlikle  uygulayın; bu atıklar çöpe atılmamalı, ayrılmalı ve materyal- lerin yeniden dönüştürülmesini gerçekleştirecek özel topla- ma merkezlerine teslim edilmelidir. 3)    Kesim  sonrasında  materyallerin  bertaraf  edilmesinde  yerel kanunlara aynen uyun. 4) Hizmet dışına çıkarma anında, makineyi ortada bırakma- yıp, yürürlükteki yerel kanunlar uyarınca bir toplama mer- kezine başvurun.

Bu makine bir bahçe aletidir ve daha detaylı olarak ayakta  operatörlü çim biçme makinesidir. Makine başlıca olarak tekerlekler ve sap ile donatılmış bir  koruma  karterine  yerleştirilmiş  kesim  düzenini  işleten  bir  motordan oluşur.  Operatör  sapın  arkasında,  yani  döner  kesim  düzeninden  güvenlik mesafesinde durarak, makineyi kullanabilir ve ana  kumandaları işletebilir. Operatörün makineden uzaklaşma- sı motorun ve kesim düzeninin birkaç saniye içerisinde stop  etmesine neden olur. Öngörülen kullanım Bu makine bahçelerde ve çimli alanlarda, ayaktaki bir ope- ratörün kesim kapasitesi ile orantılı uzunluktaki çimleri kes- mesi (ve toplaması) için tasarlanmış ve üretilmiştir. Özel aksesuar veya düzenlerin mevcudiyeti kesilen çimin  toplanmasını engelleyebilir veya kesilen çimin yere konma- sı ile bir “malçlama” etkisi yaratabilir. Kullanıcı tipolojisi Bu makine amatör operatörler tarafından kullanılmaya yö- neliktir. Bu makine “hobi amaçlı kullanıma” yöneliktir. Uygunsuz kullanım Yukarıda  belirtilenlerden  farklı  her  türlü  kullanım  tehlikeli  olabilir ve kişilere ve/veya eşyalara hasar verebilir. Aşağıda  belirtilenler (örnek olarak, ancak sadece bunlarla sınırlı ol- maksızın) uygunsuz kullanım olarak addedilir: –   makine üzerinde insan, çocuk veya hayvan taşınması; –   kendinizin makine tarafından taşınması; –   makinenin yükleri çekmek veya itmek için kullanılması; –   makinenin  yaprak  veya  kalıntıları  toplamak  için  kulla- nılması; –   makinenin  çitleri  düzenlemek  veya  çimsiz  tipte  bitkileri  kesmek için kullanılması; –   makinenin birden fazla kişi tarafından kullanılması; –   kesim düzeninin çimsiz kısımlarda harekete geçirilmesi.

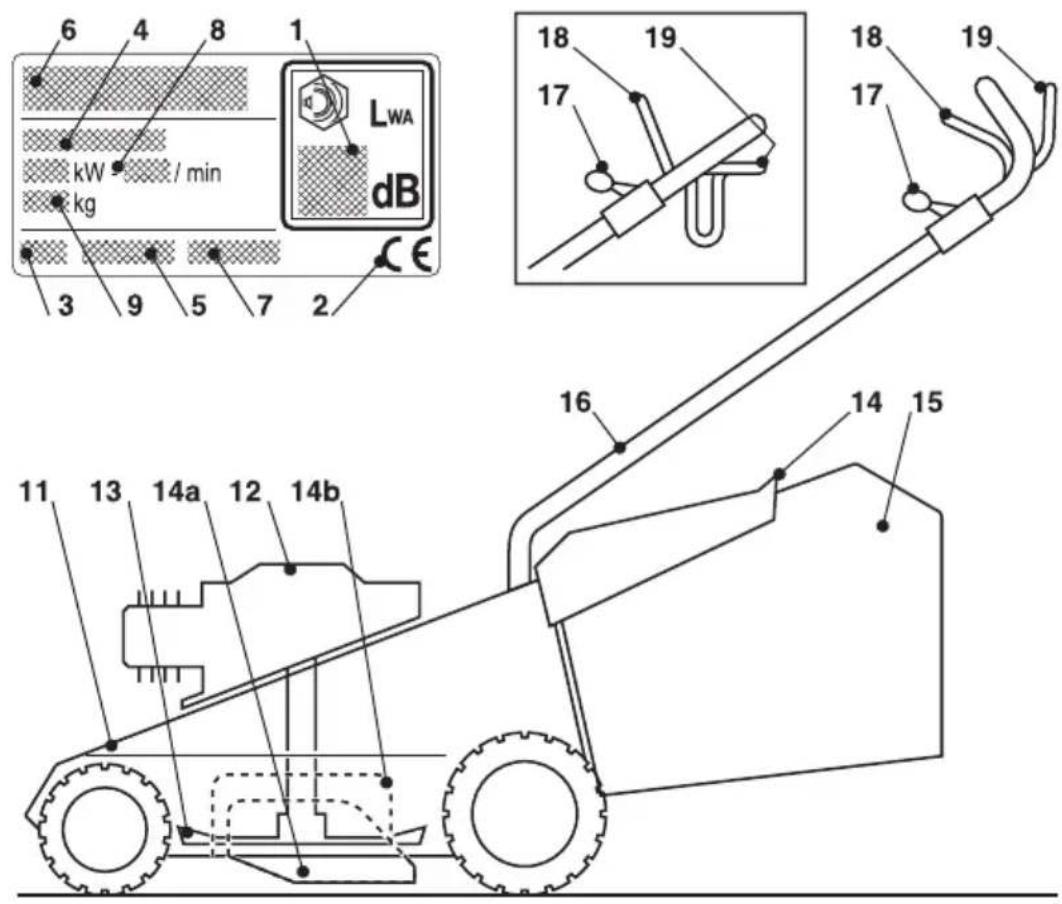

(resimlere bakınız say. ii) 1.   Ses gücü seviyesi 2.   EC uygunluk etiketi 3.   İmalat yılı 4.   Çim biçme makinesi tipi 5.   Seri numarası 6.   İmalatçının adı ve adresi 7.   Ü r ü n   K o d u 8.   Nominal güç ve motorun maksimum  çalışma hızı 9.   Kg olarak ağırlık 11.   Ş a s i

13.   Kesim düzeni 14.   Arka tahliye koruması 14a.   Yanal tahliye deektörü (öngörülmüş ise) 14b.   Yanal tahliye koruması (öngörülmüş ise) 15.   Toplama sepeti

17.  Gaz kolu 18.  Motor fren kolu / kesim düzeni 19.  Çekiş kavrama levyesi Makineyi satın aldıktan hemen sonra, belirleme numarala- rını (3 - 4 - 5) kılavuzun son sayfası üzerindeki özel hane- lere kayıt edin. Uygunluk beyannamesi örneği kılavuzun sondan bir önceki  sayfasında bulunmaktadır.

(öngörülmüş iseler) 21.  Yavaş 22.  Hızlı

25.  Çekiş devrede 26.  Dinlenme 27.  Motor ateşleme 36.   Toplama sepeti içeriği göstergesi: yukarı kaldırılmış  (a) = boş / alçaltılmış (b) = dolu GÜVENLİK TALİMATLARI - Çim biçme makineniz ted- birli  şekilde  kullanılmalıdır.  Bu  amaç  ile  başlıca  kullanım  önlemlerini  size  hatırlatmaya  yönelik  resimli  diyagramlar  makine  üzerine  yerleştirilmiştir.  Bunların  anlamı  burada  aşağıda açıklanmaktadır.  Ayrıca işbu kılavuzun ilişkin bö- lümünde  yer  alan  güvenlik  kurallarını  dikkatle  okumanız  tavsiye edilir. Hasar görmüş veya okunmayan etiketleri değiştirin. 41.   Dikkat:  Makineyi  kullanmadan  önce  kullanım  kılavu- zunu okuyun. 42.   Fırlatma tehlikesi. Kullanım esnasında kişilerin çalışma4 alanına yaklaşmalarına izin vermeyin. 43.   Kesme tehlikesi. Hareketli kesim düzeni. Kesim düze- ninin yuvasının içine ellerinizi veya ayaklarınızı sokma- yın. Herhangi bir bakım veya onarım işleminden önce,  buji başlığını çıkarın ve talimatları okuyun. 44.   Sadece elektrikli motorlu çim biçme makinesi için  45.   Sadece elektrikli motorlu çim biçme makinesi için  46.   Kesme tehlikesi. Kesim düzeni. Kesim düzeninin yuva- sının içine ellerinizi veya ayaklarınızı sokmayın.  KULLANIM KURALLARI Motor ve aküye (öngörülmüş ise) ilişkin olarak ilgili ta- limat kılavuzlarını okuyun. NOT - Metinde bulunan referanslar ve ilişkin resimler (iii ve sonraki sayfalarda belirtilen) arasındaki ilişki, beher paragraftan önceki sayı ile belirlenir.

1. MONTAJIN TAMAMLANMASI

NOT Makine bazı komponentleri önceden monte edilmiş olarak tedarik edilebilir. DİKKAT! Ambalajın açılması ve montajın tamam- lanması düz ve sağlam bir yüzey üzerinde gerçekleşti- rilmelidir, makinenin ve ambalajların hareket ettirilmele- ri için yeterli derecede yer bulunmalıdır ve daima uygun aletler kullanılmalıdır. Ambalaj malzemelerinin bertaraf edilmesi yürürlükteki yerel hükümlere göre gerçekleştirilmelidir. Monte edilecek her komponent ile birlikte tedarik edilen ta- limat kağıtlarında belirtilen bilgileri uygulayarak, makinenin  montajını tamamlayın.         

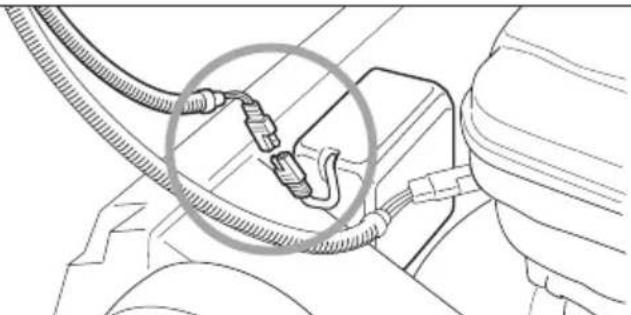

• Anahtarlı elektrikli çalıştırmalı modeller Akü  kablosunu çim biçme makinesinin  genel  kablaj  kon- nektörüne bağlayın.

• Tuşlu elektrikli çalıştırmalı modeller Motor Kullanım Kılavuzunda belirtilen bilgilere uyun.

2. KUMANDALARIN TANIMI

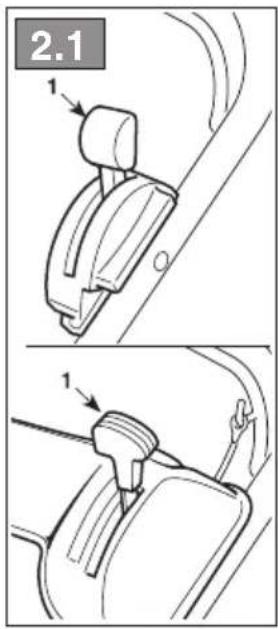

NOT Kumandaların üzerinde belirtilen sembollerin anlamı önceki sayfalarda açıklanmıştır. 2.1. Gaz kumandası Gaz kolu kol (1) ile kumanda edilir. Kol pozisyonları ilişkin plaka üzerinde gösterilmiştir. Bazı modellerde gaz kolu bulunmayan bir motor öngörül- müştür.

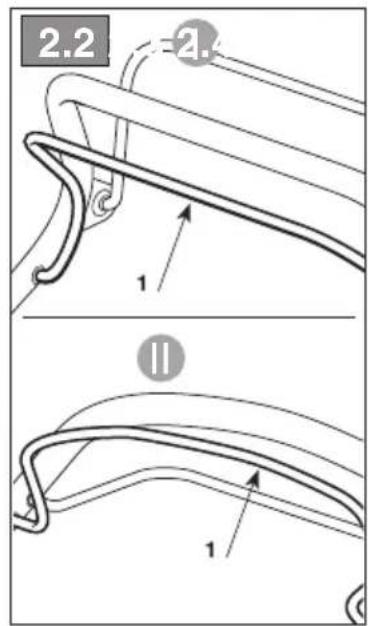

2.2 Motor fren kolu / kesim düzeni

Kesim düzeni freni, harekete geçirme için ve çim biçme ma- kinesinin işlemesi esnasında sapa doğru tutulması gereken  kol (1) tarafından kumanda edilir.  Kol bırakıldığında motor stop eder. 

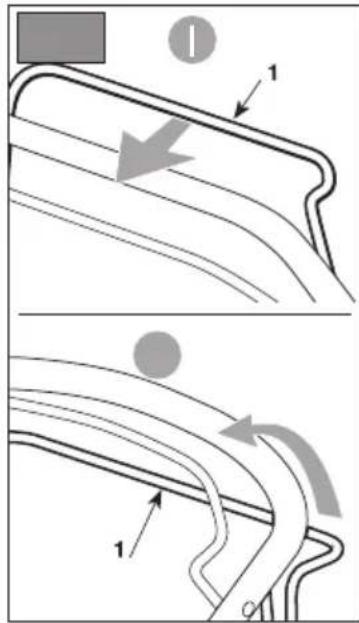

2.3 Çekiş kavrama kolu (mevcut ise)

Çekişli modellerde, çim biçme makinesinin ilerlemesi, sapa  doğru itilen kol (1) ile gerçekleşir. Kol bırakıldığında çim biçme makinesi ilerlemeyi durdurur.  Motorun  ateşlemesi  çekiş  daima  devre  dışı  iken  gerçek- leştirilmelidir.

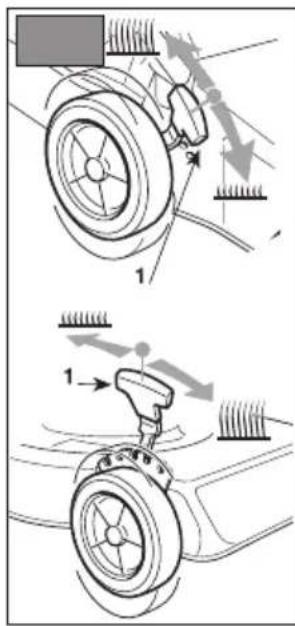

2.4 Kesim yüksekliğinin ayarlanması

Kesim yüksekliğinin ayarı, özel levyeler (1) aracılığıyla ger- çekleştirilir.  Dört tekerlek aynı yüksekliğe ayarlanmalıdır.  İŞLEMİ  KESİM  DÜZENİ  STOP  KONUMUNDA  İKEN  GERÇEKLEŞTİRİN.

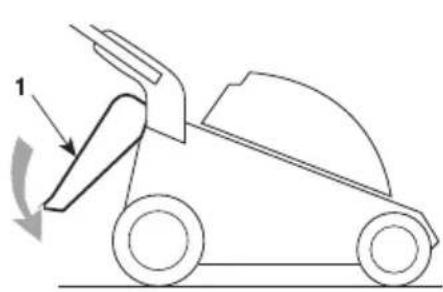

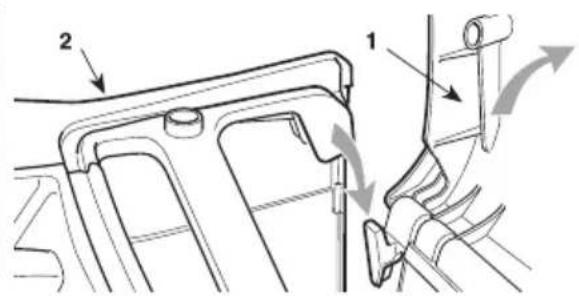

NOT Bu makine, çayırın farklı şekillerde biçilmesini ger- çekleştirmeyi sağlar; çalışmaya başlamadan önce makine- nin, biçmenin ne şekilde yapılmak istendiğine göre hazırlan- ması tavsiye edilir. İŞLEMİ MOTOR KAPALI İKEN GERÇEKLEŞTİRİN. 3.1a Çimin kesilmesi ve kesilen çimin toplama se- petinde toplanması için hazırlık: –    Arka tahliye korumasını (1) kaldırın ve toplama sepetini  (2) resimde belirtildiği gibi doğru şekilde tutturun. 3.1b Çimin kesilmesi ve arkadan tahliyesi için hazırlık: –   Toplama sepetini çıkarın ve arka tahliye korumasının (1)  sabit şekilde alçak pozisyonda kaldığından emin olun. –   Yanal  tahliye  imkanına  sahip  modellerde:  yanal  tahliye  korumasının (4) alçaltılmış olduğundan emin olun. 3.1c Çim kesimi ve ufalanması (“malçlama” işlevi – öngörülmüş ise) için hazırlık: –   Tahliye imkanına sahip modellerde: yanal  tahliye  koru- masının (4) alçaltılmış olduğundan emin olun. –   Arka tahliye korumasını (1) kaldırın ve deektör kapağını  (5), sağa doğru haf  eğik tutarak tahliye ağzına geçirin;  kancalama dişini (7) hamleli bir şekilde yerine oturtana  kadar, iki pimi (6) öngörülmüş deliklere geçirerek, deek- tör kapağını sabitleyin. Deektör kapağını (5) çıkarmak için, arka tahliye koruması- nı (1) kaldırın ve dişi (7) çözecek şekilde ortasına bastırın. 3.1d Çimin kesilmesi ve yanal tahliyesi (öngörül- müş ise) için hazırlık: –   Arka tahliye korumasını (1) kaldırın ve deektör kapağını  (5), sağa doğru haf  eğik tutarak tahliye ağzına geçirin;  kancalama dişini (7) hamleli bir şekilde yerine oturtana  kadar, iki pimi (6) öngörülmüş deliklere geçirerek, deek- tör kapağını sabitleyin. –   Yanal  tahliye  deektörünü  (8)  resimde  belirtildiği  gi- bi takın. –   Yanal  tahliye korumasını (4) yanal tahliye deektörü (8)  kilitli olacak şekilde tekrar kapatın. Deektör kapağını (5) çıkarmak için, arka tahliye koruması- nı (1) kaldırın ve dişi (7) çözecek şekilde ortasına bastırın.

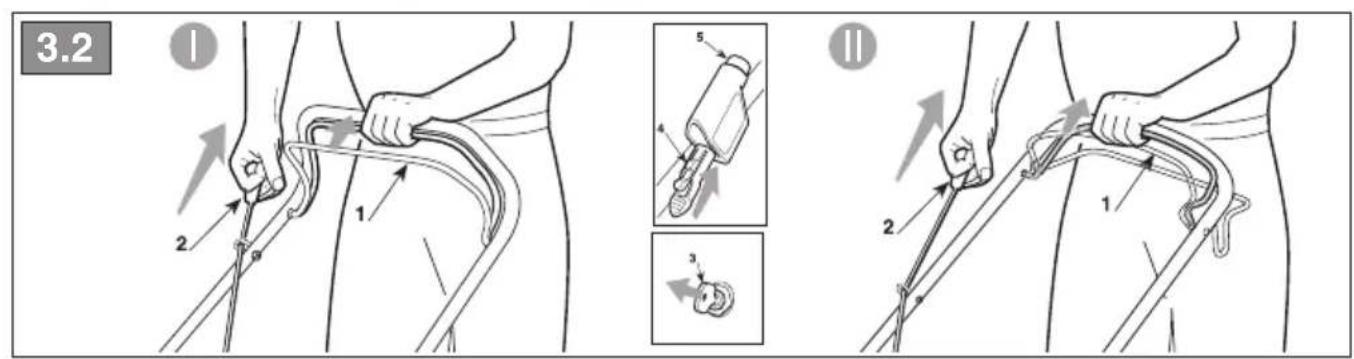

3.2 Motorun ateşlenmesi

Ateşleme için motor kılavuzunda yer alan bilgileri izleyin

• Manuel çalıştırmalı modeller Kesim düzeninin fren kolunu (1) sapa doğru çekin ve başlat- ma ipinin (2) topuzundan kararlı şekilde çekin. 

• Anahtarlı elektrikli çalıştırmalı modeller Kesim düzeninin fren kolunu (1) sapa doğru çekin ve kontak  anahtarını (3) çevirin.

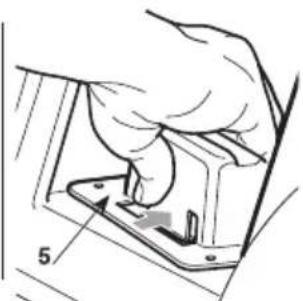

• Tuşlu elektrikli çalıştırmalı modeller Onay  anahtarını  (4)  yuvasına  sokun,  kesim  düzeninin  (1)  fren kolunu sapa doğru çekin, ateşleme tuşuna (5) basın ve  motor çalışıncaya kadar basılı tutun.

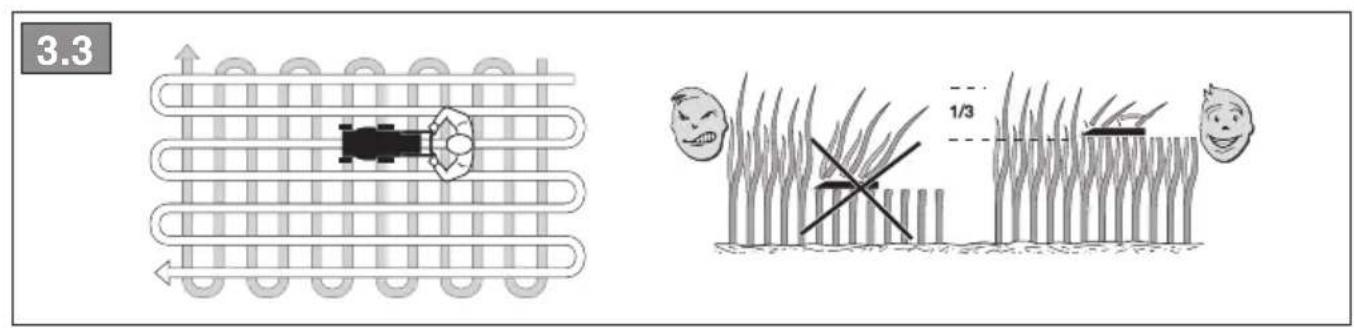

Çayır  görüntüsü, kesimler  hep  aynı  boyda  yapılmış  ve  sı-5 rayla değiştirilerek her iki yönde gerçekleştirildiğinde daha  güzel olacaktır. Toplama sepeti çok dolduğunda, çim toplaması etkinliğini  yitirir ve çim biçme makinesinin çıkardığı ses değişir. Toplama sepetini çıkarmak ve boşaltmak için,  –   motoru durdurun ve kesim düzeninin durmasını bekleyin; –   arka tahliye korumasını kaldırın, kolu tutun ve dik pozis- yonda tutarak toplama sepetini çıkarın.

• “Malçlama” veya çimin arkadan tahliyesi durumun- da: çok miktarda çim kesmekten daima kaçının. Asla tek  bir geçişte çimin toplam yüksekliğinin üçte birinden fazla- sını kesmeyin!  İlerleme hızını, çayırın şartlarına ve kesil- miş çim miktarına uyarlayın.

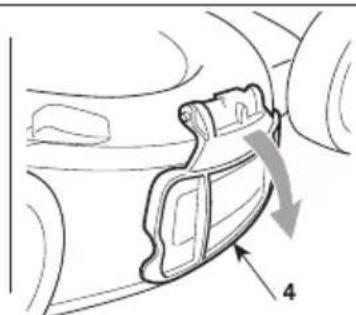

• Yanal tahliye durumunda (öngörülmüş ise): kesilmiş  çimi, halihazırda kesilecek çayır tarafına boşaltmayı önle- yen bir güzergah gerçekleştirilmesi tavsiye edilir.

• İçerik gösterge düzeni (öngörülmüş ise) ile dona- tılmış olan toplama sepeti durumunda:  çalışma es- nasında, hareket halinde olan kesim düzeni ile toplama  sepeti, biçilmiş  çimi  alacak  durumda  olduğu  müddetçe  gösterge kalkık konumda kalır; alçalmış olması, toplama  sepetinin dolmuş olduğu ve boşaltılması gerektiği anla- mına gelir. Çayır bakım tavsiyeleri Her çim tipi farklı özelliklere sahiptir ve bu doğrultuda çayır  bakımı için farklı yöntemlerin uygulanması gerekli olabilir;  biçme  yüksekliğine  ilişkin  tohum  ambalajlarında  bulunan  talimatları  daima  okuyun  ve  çalışılan  bölgedeki  büyüme  şartları ile karşılaştırın. Çimlerin büyük çoğunluğunun bir saptan ve bir veya birden  fazla yapraktan oluştuğuna dikkat edilmelidir. Yaprakların  tamamen kesilmesi halinde  çayır hasar görür ve yeniden  büyüme daha zor olacaktır. Genel anlamlı olarak, aşağıdaki bilgiler geçerli olabilir: –   çok alçak bir kesim, “lekeli” bir görüntü ile çim örtüsünde  yoluklara ve seyrekleşmelere neden olur; –   yaz  mevsiminde,  kesim,  toprağın  kurumasını  önlemek  için daha yüksek olmalıdır; –   çimi ıslakken kesmeyin; bu, çimin yapışması sebebiyle  kesim düzeninin verimini azaltabilir ve çim örtüsünde yo- luklara neden olabilir; –   çok yüksek çim durumunda, makine tarafından izin veri- len maksimum yükseklikte bir ilk biçme ve iki veya üç gün  sonra ikinci bir biçme gerçekleştirilmesi tavsiye edilir.

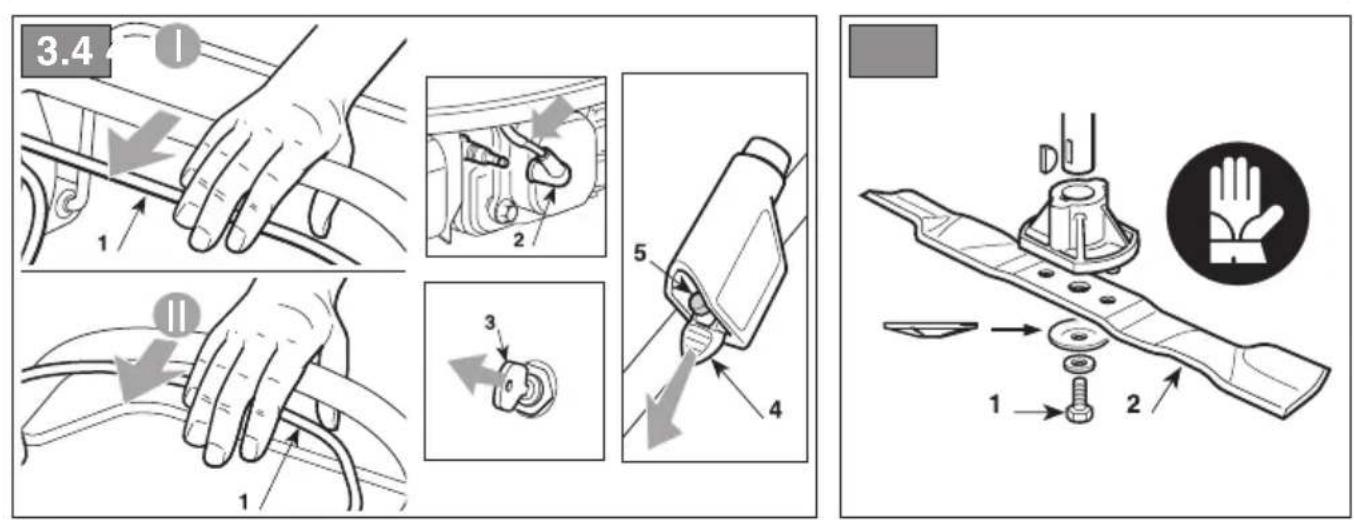

3.4 Çalışmanın sona ermesi

Çalışma  sonunda,  fren  kolunu  (1)  bırakın  ve  buji  başlığı- nı (2) sökün. 

• Anahtarlı elektrikli çalıştırmalı modeller Kontak anahtarını (3) çıkarın.

• Tuşlu elektrikli çalıştırmalı modeller Dile (5) basın ve onay anahtarını (4) çıkarın. Herhangi  bir  müdahalede  bulunmadan  önce,KESİM  DÜZENİNİN DURMASINI BEKLEYİN.

Çim biçme makinesini kuru bir yerde muhafaza edin. ÖNEMLİ Makinenin güvenlik düzeyini ve orijinal verimlili- ğini zaman içinde muhafaza etmek üzere, düzenli aralıklar ve ihtimam ile bakım yapılması elzemdir. Her ayar veya bakım işlemi, buji kablosu çıkarıldıktan son- ra, motor stop konumunda iken gerçekleştirilmelidir. 1)   Makine  üzerindeki  her  temizlik,  bakım  veya  ayarlama  müdahalesinden önce sağlam iş eldivenleri giyin. 2)   Her kesim sonrasında makineyi su ile titiz şekilde yıka- yın; şasi içinde birikmiş çim kalıntılarının ve çamurun ku- ruyup  bir  sonraki  harekete  geçirmeyi  zorlaştırmalarını  önlemek için bunları giderin. 3)   Şasi  iç  kısmının boyası zaman ile kesilmiş çimlerin ab- rasif etkisi ile sıyrılabilir; bu durumda, paslanmayı ön- leyici bir boya ile metalde korozyona neden olacak pas  oluşmasının  önüne  geçmek  için  zaman  kaybetmeden  boyası sıyrılmış kısmın üzerini boya ile kapatarak müda- halede bulunun. 4)   Alt kısma erişilmesinin gerekli olması halinde, makine- yi sadece motor kılavuzunda belirtilen yandan yatırın ve  ilişkin talimatları izleyin. Yanal tahliye öngören modeller- de, tahliye deektörünün çıkarılması gerekir (monte edil- miş ise - bakınız 3.1.d). 5)   Motorun veya makinenin plastik kısımlarının hasar gör- mesini önlemek üzere bu kısımlar üzerine benzin dök- mekten kaçının ve olası dökülmüş olabilecek her benzin  izini derhal temizleyin. Garanti, plastik kısımlarda benzi- nin sebep olduğu hasarları kapsamaz. 6)   Makinenin  iyi  çalışmasını  ve  ömrünü  garanti  et- mek  için,  motor  yağını  Kullanım  Kılavuzunda  belirti- len sürelere göre periyodik  olarak değiştirmek gerekir. Yağ  tahliyesi  uzman  bir  merkez  nezdinde,  ve- ya  bir  şırınga  aracılığıyla  doldurma  ağzından  çeke- rek  gerçekleştirilebilir,  karterin  tamamen  boşal- tıldığından  emin  olmak  için  işlemi  birkaç  kez  tek- rarlamak  gerektiğini  dikkate  almak  gerekir. Makineyi yeniden kullanmadan önce yağ seviyesini ayarladığınızdan emin olun.

4.1 Kesim düzeninin bakımı

Kesim  düzeni üzerindeki  her müdahalenin, en uygun do- nanımlara sahip uzman bir merkez  nezdinde  gerçekleşti- rilmesi gerekir. Bu makine üzerinde sayfa ii’deki tabloda belirtilen kodu ta- şıyan bir kesim düzeninin kullanımı öngörülür. Ürünün gelişimi dikkate alınarak, yukarıda belirtilen kesim  düzeni benzer değiştirilebilirlik ve işleme güvenliği özellik- lerine sahip diğer kesim düzenleri ile zaman içinde değiş- tirilebilirler. Kesim düzenini (2), resimde belirtilen sırayı izleyerek, kod  zemine dönük olacak şekilde tekrar monte edin.   35-40 Nm değerinde ayarlanmış dinamometrik bir anahtar  ile merkezi vidayı (1) sıkıştırın. 4,2 Çekiş ayarı Çekişli modellerde doğru kayış gerginliği, belirtilen ölçüyü  (6 mm) elde edene kadar somun (1) aracılığı ile elde edilir. 

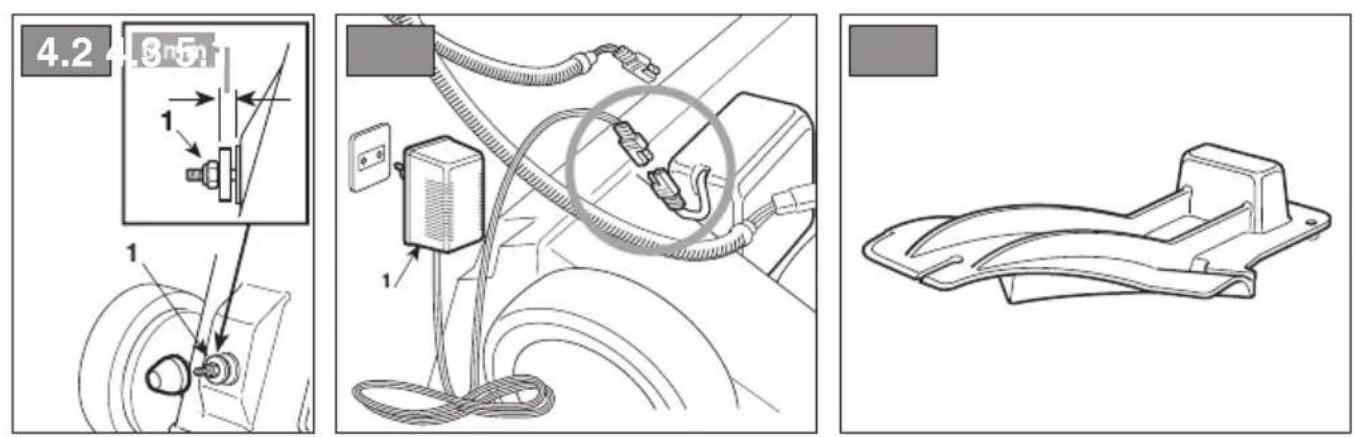

4.3 Bataryanın şarj edilmesi

• Tuşlu elektrikli çalıştırmalı modeller Boşalan bir aküyü şarj etmek için, akü bakım kılavuzunda  belirtilenlere göre akü şarjörüne (1) bağlayın. Akü  şarjörünü  doğrudan  motor  terminaline  bağlamayın.  Akü  şarjörü  hasar  görebileceğinden,  besleme  kaynağı  olarak akü şarjörünü kullanarak motorun işletilmesi müm- kün değildir.  Çim biçme makinesinin uzun bir süre kullanılmaması öngö- rülüyor ise, her halükarda iyi bir şarj seviyesi garanti ede- rek, aküyü motor kablajından çözün.6

• Tuşlu elektrikli çalıştırmalı modeller Motor Kullanım Kılavuzunda belirtilen bilgilere uyun.

DİKKAT! Güvenliğiniz açısından, makinenizin mo- deli ve tipi için özellikle tasarlanmış olup aşağıdaki lis- tede belirtilen aksesuarlar dışında herhangi bir diğer ak- sesuarın monte edilmesi kesinlikle yasaktır.

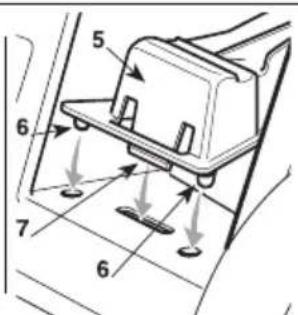

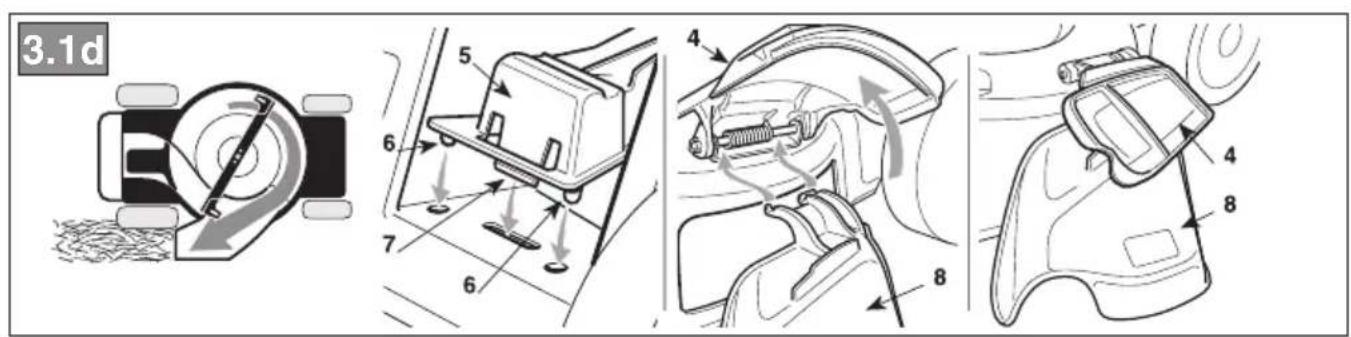

(teçhizatta mevcut değilse) Toplama sepetinde toplamaya alternatif olarak, kesilen çimi  ufak parçalara ayırır ve çayır üzerinde bırakır (sadece öngö- rülmüş makineler için).

Aşağıdaki durumlarda ne yapmalı ... Problemin kaynağı Düzeltici hareket

1. Benzinli çim biçme makinesi çalışmıyor

Motorda yağ veya benzin  yok. Yağ ve benzin seviyelerini  kontrol edin. Buji ve filtre iyi durumda  değiller Kirlenmiş olabilecek bujiyi  ve filtreyi temizleyin veya  değiştirin Geçen sezon sonunda çim biçme makinesindeki  benzin boşaltılmamış Şamandıra bloke olmuş  olabilir; çim biçme  makinesini karbüratör  tarafından eğin

2. Kesilen çim toplama sepetinde toplanmıyor

Kesim düzeni bir darbe aldı Kesim düzenini bileyin  veya değiştirin Çimi toplama sepetine  yönlendiren kanatçıkları  kontrol edin Şasinin içi kirli Çimin toplama sepetine  doğru boşalmasını  kolaylaştırmak için şasinin  içini temizleyin

3. Çim zor kesiliyor

Kesim düzeni iyi durumda  değil Kesim düzenini bileyin  veya değiştirin

4. Makine anormal şekilde titremeye başlıyor

Hasar görmüş veya  parçalar gevşemiş Makineyi durdurun ve buji  kablosunu çıkartın Olası hasarları kontrol edin Gevşemiş kısımlar olup  olmadığını kontrol edin ve  bunları sıkıştırın Kontrol, değiştirme veya  onarım işlemlerini Uzman  bir merkez nezdinde  yaptırın Herhangi bir şüphe veya problem halinde, en yakın teknik  servise veya satıcınıza başvurmaktan çekinmeyin.doc_base r. 5- wbh-p_0

AT Uygunluk Beyanı (2006/42/CE Makine Direktifi, Ek II, bölüm A) 1. Şirket

2. Şahsi sorumluluğu altında aşağıdaki

makinenin: Ayak kumandalı çim biçme makinesi / çim kesimi a) Tip / Standart model b) Ticari model c) İmalat yılı d) Sicil numarası e) Motor: patlamalı motor

3. Aşağıdaki direktiflerin özelliklerine uygun

olduğunu beyan etmektedir: f) Sertifikalandıran kurum g) ... Tipi CE incelemesi

4. Harmonize standartlara atıf

i) Ölçülen ses güç seviyesi j) Garanti edilen ses güç seviyesi

k) Kesim genişliği q) Teknik Dosyayı oluşturmaya yetkili kişi: r) Yer ve Tarih
