MANUAL DE UTILIZARE AL3 46 B ALPINA

Maşină de tuns iarba cu conducător pedestru - MANUAL DE INSTRUCŢIUNI ATENŢIE: înainte de a utiliza maşina, citiţi cu atenţie manualul de faţă.

IMPORTANT: Citiţi cu atenţie instrucţiunile din manualul motorului, înainte de prima punere în funcţiune a motoru- lui. ATENŢIE! Controlaţi nivelului de ulei înainte de a porni maşina.

IMPORTANT: Citiţi cu atenţie instrucţiunile din manualul motorului, înainte de prima punere în funcţiune a motoru- lui. ATENŢIE! Controlaţi nivelului de ulei înainte de a porni maşina.

[2]   Putere nominală * [3] Viteza max. de funcţionare a motorului * [4]   Greutatea maşinii * [5]   Lăţimea de tăiere [6]   Nivel de presiune acustică [7]   Nesiguranţă în măsurare [8]   Nivel de putere acustică măsurat. [9]   Nivel de putere acustică garantat [10]   Nivel de vibraţii [11]    Dimensiuni (lungime/lăţime/înălţime) [12]   Codul dispozitivului de tăiere [13] Accesorii [14]   Kit de mărunţire „Mulching”

1)  ATENŢIE!  Citiţi  cu  atenţie  instrucţiunile  înainte  de  a  utili- za  mașina.  Familiarizaţi-vă  cu  comenzile  și  modul  adecvat  de  folosire  a  mașinii.  Deprindeţi-vă  să  opriţi  rapid  motorul.  Nerespectarea avertismentelor și instrucţiunilor poate cauza  incendii și/sau vătămare corporală gravă.    Păstraţi  toate in- strucţiunile legate de măsurile de siguranţă la îndemână, pen- tru a le citi ulterior. 2) Nu lăsaţi niciodată copiii sau persoanele care nu și-au însu- șit instrucţiunile să folosească mașina. Legile locale pot stabili  vârsta minimă la care utilizatorul poate folosi mașina. 3) Nu utilizaţi mașina de tuns iarba dacă aveţi în apropiere alte  persoane, mai ales copii, sau animale.  4) Nu utilizaţi niciodată mașina dacă  sunteţi obosit, vă sim- ţiţi rău sau dacă aţi luat medicamente, aţi consumat  droguri,  alcool ori alte substanţe nocive care pot afecta reexele  sau  atenţia. 5)  Amintiţi-vă  că  operatorul  sau  utilizatorul  este  responsabil  de accidentele sau situaţiile neprevăzute care pot apărea și  care pot afecta persoanele sau bunurile acestora. Utilizatorul este responsabil de evaluarea riscurilor potenţiale pe terenul  pe care va lucra, el ind obligat să adopte toate precauţiile ne- cesare pentru garantarea propriei siguranţe și a celor din jur,  mai ales pe terenurile în pantă, accidentate, alunecoase sau  fără stabilitate. 6)  Dacă  cedaţi  sau  împrumutaţi  mașina  unui  terţ,  asiguraţi- vă că utilizatorul a luat cunoștinţă de instrucţiunile de utilizare  conţinute în manualul de faţă. 

B) OPERAŢII PRELIMINARE

1) În timpul utilizării mașinii purtaţi întotdeauna încălţăminte de  protecţie rezistentă, antialunecare și pantaloni lungi. Nu folo- siţi mașina cu picioarele goale sau cu sandale. Evitaţi să pur- taţi lanţuri, brăţări, haine largi,  care  utură sau cu au  lanţuri,  cravate. Strângeţi-vă părul, dacă este lung. Purtaţi întotdeau- na căști de protecţie. 2) Vericaţi minuţios zona de lucru și îndepărtaţi tot ce poate   expulzat de mașină sau ce poate deteriora grupul de tăiere  sau motorul acesteia (pietre, ramuri de copac, er, oase, etc). 3) ATENŢIE: PERICOL! Benzina este deosebit de inamabilă. –   Păstraţi carburantul în recipiente adecvate; –   Umplerea rezervorului se va face în aer liber, cu ajutorul unei  pâlnii; nu fumaţi în timp ce umpleţi rezervorul cu carburant  sau când manipulaţi carburantul; –   Umpleţi  rezervorul  înainte de  a porni motorul;  nu  adăugaţi  carburant și nu deschideţi capacul rezervorului când moto- rul este în funcţiune sau dacă este cald; –   dacă curge puţină benzină din rezervor, nu porniţi motorul,  ci îndepărtaţi mașina de locul unde s-a scurs combustibilul,  pentru a evita riscul unui incendiu; așteptaţi evaporarea car- burantului și rareerea vaporilor de benzină: - Asiguraţi-vă că aţi introdus și strâns bine capacele rezervoru- lui și ale recipientului unde a fost ţinută benzina. 4) Înlocuiţi amortizoarele de sunet defecte; 5) Înainte de utilizare, efectuaţi o vericare generală a mașinii  acordând o atenţie sporită următoarelor aspecte: –   aspectului  dispozitivului  de  tăiere  și  asiguraţi-vă  că 

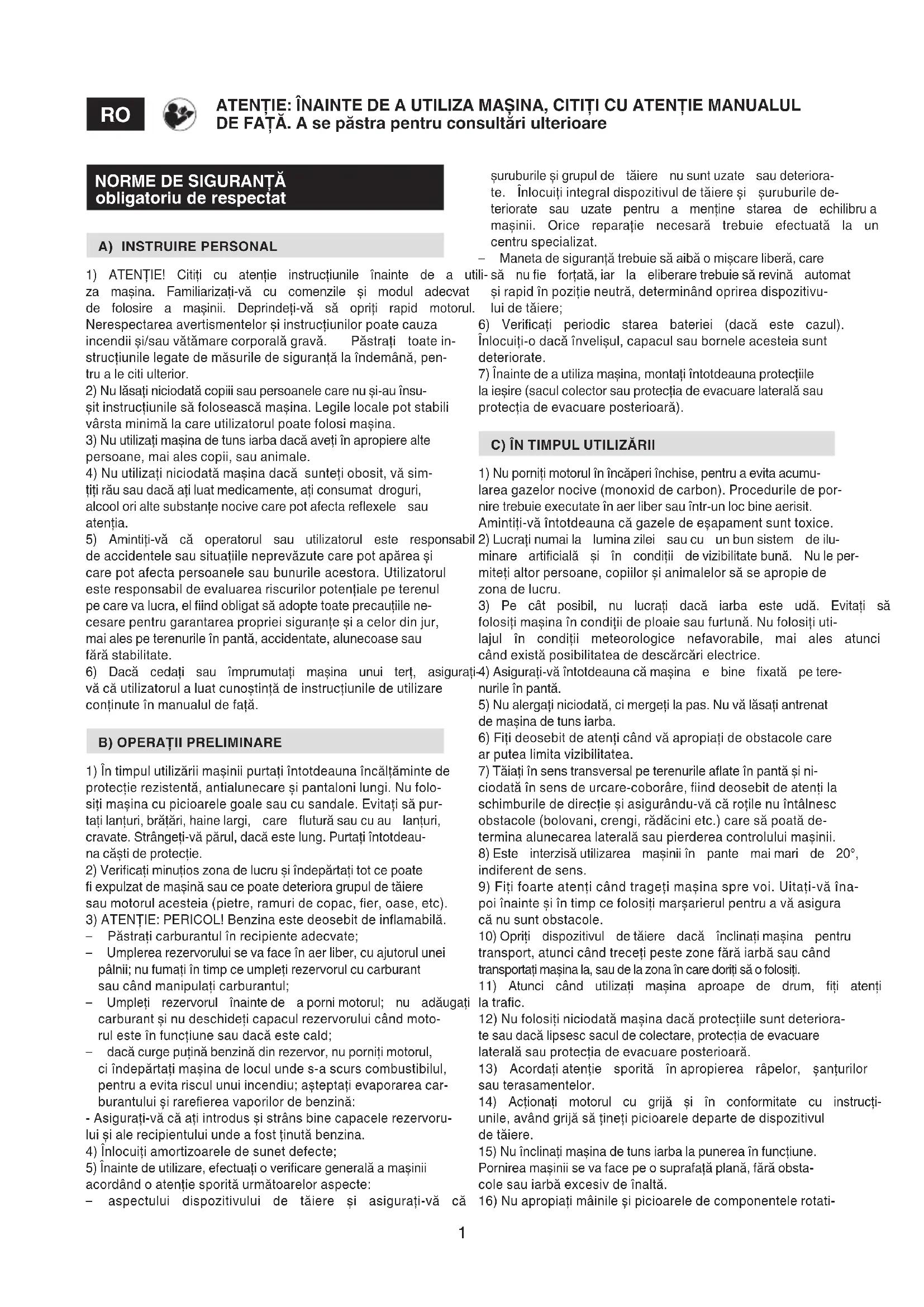

ATENŢIE: ÎNAINTE DE A UTILIZA MAŞINA, CITIŢI CU ATENŢIE MANUALUL DE FAŢĂ. A se păstra pentru consultări ulterioare șuruburile și grupul de  tăiere  nu sunt uzate  sau deteriora- te.  Înlocuiţi integral dispozitivul de tăiere și  șuruburile de- teriorate  sau  uzate  pentru  a  menţine  starea  de  echilibru a  mașinii.  Orice  reparaţie  necesară  trebuie  efectuată  la  un  centru specializat. –   Maneta de siguranţă trebuie să aibă o mișcare liberă, care  să  nu e  forţată, iar  la  eliberare trebuie să revină  automat  și rapid în poziţie neutră, determinând oprirea dispozitivu- lui de tăiere; 6)  Vericaţi  periodic  starea  bateriei  (dacă  este  cazul).  Înlocuiţi-o dacă învelișul, capacul sau bornele acesteia sunt  deteriorate. 7) Înainte de a utiliza mașina, montaţi întotdeauna protecţiile  la ieșire (sacul colector sau protecţia de evacuare laterală sau  protecţia de evacuare posterioară).

C) ÎN TIMPUL UTILIZĂRII

1) Nu porniţi motorul în încăperi închise, pentru a evita acumu- larea gazelor nocive (monoxid de carbon). Procedurile de por- nire trebuie executate în aer liber sau într-un loc bine aerisit.  Amintiţi-vă întotdeauna că gazele de eșapament sunt toxice.  2) Lucraţi numai la  lumina zilei  sau cu  un bun sistem  de ilu- minare  articială  și  în  condiţii  de vizibilitate bună.  Nu le per- miteţi altor persoane, copiilor și animalelor să se apropie de  zona de lucru. 3)  Pe  cât  posibil,  nu  lucraţi  dacă  iarba  este  udă.  Evitaţi  să  folosiţi mașina în condiţii de ploaie sau furtună. Nu folosiţi uti- lajul  în  condiţii  meteorologice  nefavorabile,  mai  ales  atunci  când există posibilitatea de descărcări electrice. 4) Asiguraţi-vă întotdeauna că mașina  e  bine  xată  pe tere- nurile în pantă. 5) Nu alergaţi niciodată, ci mergeţi la pas. Nu vă lăsaţi antrenat  de mașina de tuns iarba. 6) Fiţi deosebit de atenţi când vă apropiaţi de obstacole care  ar putea limita vizibilitatea.  7) Tăiaţi în sens transversal pe terenurile aate în pantă și ni- ciodată în sens de urcare-coborâre, ind deosebit de atenţi la  schimburile de direcţie și asigurându-vă că roţile nu întâlnesc  obstacole (bolovani, crengi, rădăcini etc.) care să poată de- termina alunecarea laterală sau pierderea controlului mașinii. 8) Este  interzisă utilizarea  mașinii în  pante  mai mari  de  20°,  indiferent de sens. 9) Fiţi foarte atenţi când trageţi mașina spre voi. Uitaţi-vă îna- poi înainte și în timp ce folosiţi marșarierul pentru a vă asigura  că nu sunt obstacole. 10) Opriţi  dispozitivul  de tăiere  dacă  înclinaţi mașina  pentru  transport, atunci când treceţi peste zone fără iarbă sau când  transportaţi mașina la, sau de la zona în care doriţi să o folosiţi. 11)  Atunci  când  utilizaţi  mașina  aproape  de  drum,  ţi  atenţi  la trac. 12) Nu folosiţi niciodată mașina dacă protecţiile sunt deteriora- te sau dacă lipsesc sacul de colectare, protecţia de evacuare  laterală sau protecţia de evacuare posterioară.  13)  Acordaţi atenţie  sporită  în apropierea  râpelor,  șanţurilor  sau terasamentelor.  14)  Acţionaţi  motorul  cu  grijă  și  în  conformitate  cu  instrucţi- unile, având grijă să ţineţi picioarele departe de dispozitivul  de tăiere. 15) Nu înclinaţi mașina de tuns iarba la punerea în funcţiune.  Pornirea mașinii se va face pe o suprafaţă plană, fără obsta- cole sau iarbă excesiv de înaltă.  16) Nu apropiaţi mâinile și picioarele de componentele rotati-2 ve. Păstraţi distanţa faţă de oriciul de evacuare. 17)  Nu  ridicaţi  și  nu  transportaţi  mașina  cu  motorul  în  func- ţiune. 18) Nu dezactivaţi și nu umblaţi la sistemele de siguranţă. 19) Nu modicaţi reglajele motorului; nu lăsaţi motorul să lu- creze la o turaţie excesivă; 20) Nu atingeţi componentele  motorului care se încălzesc în  timpul utilizării. Risc de arsuri. 21) Pe modelele cu tracţiune, decuplaţi transmisia roţilor îna- inte de a porni motorul. 22)  Utilizaţi  în  mod  exclusiv accesoriile aprobate  de  produ- cătorul mașinii. 23) Nu utilizaţi mașina dacă accesoriile sau sculele nu sunt in- stalate în punctele prevăzute.  24)  Decuplaţi  dispozitivul  de  tăiere,  opriţi  motorul  și  deconectaţi  cablul  bujiei  (asigurându-vă  că  toate  părţile  în  mișcare s-au oprit complet): –   în timpul transportării mașinii; –   de  ecare  dată  când  lăsaţi  mașina  nesupravegheată;  Pe  modelele cu pornire electrică, scoateţi și cheia din contact; –   înainte de a elimina cauzele care au provocat blocarea sau  de a desfunda transportorul de evacuare; –   înainte de a controla, curăţa sau interveni asupra mașinii; –   după ce aţi lovit cu mașina un obstacol. Vericaţi eventua- lele daune ale mașinii și reparaţi-o înainte de a o reutiliza.  25) Decuplaţi dispozitivul de tăiere și opriţi motorul: –   înainte de a umple rezervorul. –   de  ecare  dată  când  scoateţi sau  montaţi sacul  de  colec- tare; –   de ecare dată când se scoate sau remontează deectorul  pentru descărcare laterală; –   înainte de a regla înălţimea de tăiere, dacă această funcţie  nu poate  efectuată de la locul conducătorului. 26)  În  timpul  sesiunii  de  lucru,  păstraţi  distanţa  de  siguran- ţă faţă de dispozitivul de tăiere rotativ, dată de lungimea ghi- donului. 27) Reduceţi alimentarea cu carburant înainte de a opri moto- rul. Întrerupeţi alimentarea cu carburant la încheierea zilei de  muncă, după indicaţiile furnizate în manual. 28) ATENŢIE – În cazul în care mașina se rupe sau se produc  accidente în timpul lucrului, opriţi imediat motorul și îndepăr- taţi  mașina  pentru  a  preveni  cauzarea  altor  daune;  în  cazul  unui accident, în care este rănit operatorul sau terţe persoa- ne, demaraţi  imediat  procedura  de  prim  ajutor  cea  mai  po- trivită situaţiei respective și apelaţi la un Centru de Sănătate  pentru acordarea îngrijirilor necesare. Scoateţi cu grijă even- tualele resturi care ar putea provoca daune sau leziuni per- soanelor sau animalelor în cazul în care acestea vor rămâne  nesupravegheate. 29) ATENŢIE – Nivelul de zgomot și de vibraţii indicat în aces- te instrucţiuni reprezintă valorile maxime de utilizare a mașinii.  Utilizarea unui element de tăiere neechilibrat, viteza excesivă  de mișcare sau neefectuarea întreţinerii inuenţează semni- cativ producerea de emisii sonore și de vibraţii. Prin urmare,  trebuie să adoptaţi măsuri de prevenire pentru eliminarea po- sibilelor daune datorate unui zgomot ridicat și solicitărilor pro- duse de vibraţii; efectuaţi întreţinerea mașinii, purtaţi căști an- tizgomot și luaţi pauze în timpul sesiunii de lucru.

D) ÎNTREŢINERE ŞI ÎNMAGAZINARE

1) ATENŢIE! – Îndepărtaţi cablul bujiei și citiţi instrucţiunile de  utilizare înainte de a efectua orice intervenţie de curăţare sau  întreţinere. Purtaţi echipamentul de protecţie (inclusiv mănu- șile) pentru a evita apariţia unor situaţii de risc. 2) ATENŢIE! – Nu folosiţi mașina dacă are piese uzate sau de- teriorate. Piesele deteriorate sau uzate trebuie să e înlocuite  și nu reparate. Folosiţi doar piese de  schimb originale:  utili- zarea pieselor de schimb neoriginale și/sau incorect montate  compromite siguranţa mașinii, poate cauza accidente sau da- une persoanelor și înlătură orice responsabilitate și obligaţie  din partea Constructorului. 3) Toate intervenţiile de întreţinere și reglare, care nu sunt de- scrise în acest manual, se vor face numai de agentul/vânzăto- rul de la care aţi achiziţionat mașina sau de un Centru speci- alizat, care dispun de cunoștinţele și instrumentele necesare  în scopul  executării corecte a operaţiilor păstrând intactă si- guranţa  originală  a mașinii.  Operaţiile  executate în  centrele  neautorizate  sau  neadecvate  sau  de  persoane  necalicate  anulează orice formă de garanţie, și declină orice sarcină sau  responsabilitate din partea Fabricantului. 4) După ecare întrebuinţare, deconectaţi cablul bujiei și veri- caţi eventualele daune. 5) Vericaţi strângerea piuliţelor și șuruburilor, pentru a  siguri  că  mașina  este  permanent  în  condiţii  sigure  de  funcţionare.  Întreţinerea regulată a mașinii este o condiţie esenţială pentru  a garanta siguranţa și performanţa ridicată. 6) Asiguraţi-vă că șuruburile dispozitivului de tăiere sunt strân- se corect. 7) Purtaţi mănuși de lucru pentru a umbla cu dispozitivul de tă- iere, pentru a-l demonta și remonta. 8) Aveţi  grijă  să  echilibraţi  dispozitivul  de  tăiere  atunci  când  îl  ascuţiţi.  Toate  operaţiile  referitoare  la  dispozitivul  de  tăie- re (demontare, ascuţire, echilibrare, montare și/sau înlocuire)  sunt  activităţi care necesită competenţe adecvate șI  implică  folosirea  unor unelte speciale. Din motive de securitate, es- te  așadar  necesar  ca  acestea  să  se  efectueze  la  un  centru  specializat. 9) În timpul operaţiilor de reglare a mașinii, aveţi grijă să nu vă  prindeţi degetele între dispozitivul de tăiere aat în mișcare și  părţile xe ale mașinii. 10) Nu atingeţi  dispozitivul de tăiere  până când nu aţi deco- nectat cablul bujiei și dispozitivul de tăiere nu s-a oprit com- plet. În timpul intervenţiilor pe dispozitivul de tăiere, asiguraţi- vă  că  acesta  se  poate  mișca,  chiar  dacă  a  fost  deconectat  cablul bujiei. 11) Vericaţi cu regularitate protecţia de evacuare laterală sau  protecţia de evacuare posterioară, precum și sacul de colec- tare. Înlocuiţi-le dacă sunt deteriorate.   12) Înlocuiţi etichetele adezive care conţin instrucţiuni și mesa- je de avertizare, dacă acestea sunt deteriorate. 13) Depozitaţi mașina într-un loc inaccesibil copiilor. 14) Nu depozitaţi mașina cu rezervorul plin, mai ales într-o în- căpere  unde  vaporii  de benzină  ar  putea  intra  în  contact  cu  scântei, ăcări sau puternice surse de căldură. 15) Lăsaţi motorul să se răcească înainte de a depozita mași- na (indiferent de loc). 16) Pentru a reduce riscul  declanșării unui  incendiu, păstraţi  motorul,  atenuatorul  de  zgomot,  locașul  bateriei  și  zona  de  depozitare a carburantului în stare perfectă de curăţenie, eli- minând iarba, frunzele sau grăsimea excesivă. Goliţi sacul de  colectare  și  nu  lăsaţi recipientele cu iarba tăiată în  interiorul  camerei de depozitare.  17) Pentru a reduce riscul de incendii, asiguraţi-vă în mod re- gulat că nu se produc pierderi de ulei și/sau carburant.  18) Dacă vreţi să goliţi rezervorul, efectuaţi această operaţie în  aer liber, cu motorul rece.

E) TRANSPORT ŞI MANIPULARE

1) De ecare dată când este necesar să manipulaţi sau trans- portaţi mașina, procedaţi astfel: –   Purtaţi mănuși de protecţie robuste; –   Prindeţi  mașina  în  punctele  care  garantează o priză  sigu-3 ră, ţinând cont de greutatea ei și de repartizarea acesteia –   Apelaţi la mai multe persoane, în funcţie de greutatea mași- nii, de caracteristicile mijlocului de transport și de locul unde  mașina va  amplasată sau de unde va  luată.  –   Asiguraţi-vă că manevrarea mașinii nu cauzează pierderi de  benzină sau daune ori vătămări. 2)  Prindeţi  mașina  bine  în  timpul  transportului  cu  funii  sau  lanţuri.

G) OCROTIREA MEDIULUI ÎNCONJURĂTOR

1) Ocrotirea mediului înconjurător reprezintă un aspect impor- tant și prioritar  atunci  când  utilizăm  mașina,  spre  beneciul  unei coabitări civilizate  și  a mediului în care  trăim.  Evitaţi să  deranjaţi persoanele din vecinătate. – Respectaţi cu stricteţe normele în vigoare la nivel local pen- tru eliminarea ambalajelor, uleiurilor, benzinei, ltrelor, părţilor  deteriorate sau a oricărui alt element ce ar putea afecta me- diul înconjurător; aceste deșeuri nu vor  aruncate în lada de  gunoi, ci vor  separate și duse la centrele de colectare auto- rizate, care se vor ocupa de reciclarea materialelor în cauză. 3) Urmaţi cu stricteţe normele locale în vigoare pentru elimina- rea deșeurilor rezultate în urma tăierii. 4) Când mașina nu mai este utilizabilă, nu o abandonaţi în me- diul înconjurător, ci contactaţi un centru de colectare, conform  normativelor în vigoare la nivel local.

Această mașină este un echipament de grădinărit, mai exact o  mașină de tuns iarba cu conducător pedestru. Mașina  este  compusă  în  principal  dintr-un  motor  care  acti- vează un dispozitiv  de tăiere închis într-o carcasă prevăzută  cu roţi și mâner.  Operatorul poate să conducă mașina și să acţioneze comen- zile principale stând în permanenţă în spatele mânerului, adi- că aându-se la o distanţă sucientă de dispozitivul de tăiere  rotativ. Îndepărtarea operatorului de mașină determină opri- rea motorului și a dispozitivului de tăiere în câteva secunde. Utilizare prevăzută Această mașină a fost construită pentru a tăia (și colecta) iar- ba din grădini și zone cu iarbă, cu o extensie raportată la capa- citatea de tăiere, efectuată de un operator pedestru. Prin utilizarea accesoriilor sau dispozitivelor specice se poa- te evita colectarea ierbii tăiate sau se poate produce un efect  de ÑmulciÓ, iarba tăiată ind depusă pe teren. Tipologia utilizatorilor Această mașină este destinată folosirii de către consumatori,  adică de operatori neprofesioniști. Această mașină este con- cepută pentru amatori. Utilizare necorespunzătoare Orice altă utilizare poate  periculoasă și poate provoca daune  persoanelor și/sau bunurilor. Sunt considerate utilizări neco- respunzătoare (fără a se limita însă la următoarele exemple): –   transportul de persoane, copii sau animale pe utilaj; –   deplasarea cu utilajul, ca mijloc de transport; –   folosirea  utilajului  în  vederea  tractării  sau  împingerii  de  greutăţi; –   utilizarea mașinii pentru colectarea frunzelor sau deșeurilor; –   folosirea mașinii la tăierea de garduri vii sau la tăierea unui  tip de vegetaţie diferit de iarbă; –   folosirea mașinii cu mai mulţi conducători; –   acţionarea dispozitivului de tăiere pe suprafeţe fără iarbă.

ETICHETA DE IDENTIFICARE ŞI COMPONENTELE

MAŞINII (vezi figurile de la pag. ii) 1.  Nivel de putere acustică 2.  Marcă de conformitate CE 3.  Anul de fabricaţie 4.  Tipul mașinii de tuns iarba 5.  Numărul de serie 6.  Numele și adresa fabricantului

7. Codul articolului

8.   Puterea nominală și viteza maximăde funcţionare a mo- torului 9.  Greutate în kg 11.  Şasiu

13.  Dispozitivul de tăiere 14.  Protecţie pentru evacuare posterioară 14a.   Deector pentru evacuare laterală (dacă este prevăzut) 14b.   Protecţie pentru evacuare laterală (dacă este prevă- zută)

18.   Manetă de frânare motor / dispozitiv de tăiere 19.   Manetă de cuplare a tracţiunii Imediat după achiziţionarea mașinii, transcrieţi numerele de  identicare (3 - 4 - 5) în spaţiile corespunzătoare, de pe ultima  pagină a manualului. Puteţi găsi un model de delclaraţie de conformitate în penulti- ma pagină a manualului.

DESCRIEREA SIMBOLURILOR DE PE

COMENZI (acolo unde sunt prevăzute)

24.   Oprire motor 25.   Tracţiune cuplată

27.   Pornire motor 36.   Dispozitiv de semnalizare pentru conţinutul sacului de  colectare: ridicat (a) = gol / coborât (b) = plin MĂSURI DE SIGURANŢĂ – Mașina de tuns iarba trebuie uti- lizată cu prudenţă. În acest scop, pe mașină au fost lipite pic- tograme  menite  să  vă  reamintească  principalele  măsuri  de  precauţie de utilizat. Semnicaţia lor este descrisă în continu- are. Totodată vă recomandăm să citiţi cu atenţie normele de  siguranţă prezentate în capitolul respectiv al acestui manual. Înlocuiţi etichetele deteriorate sau ilizibile. 41.   Atenţie:  Citiţi  manualul  de  instrucţiuni  înainte  de  utiliza- rea mașinii. 42.   Risc de ejecţie. Asiguraţi-vă că nu sunt persoane în zona4 de lucru pe parcursul utilizării. 43.   Risc de tăiere. Dispozitiv de tăiere în mișcare Nu introdu- ceţi mâinile sau picioarele în locașul dispozitivului de tă- iere. Scoateţi căpăcelul bujiei și citiţi instrucţiunile înainte  de a face orice intervenţie de întreţinere sau reparaţie. 44.   Numai pentru mașina de tuns iarbă cu motor electric 45.   Numai pentru mașina de tuns iarbă cu motor electric 46.   Risc de tăiere. Dispozitivul de tăiere Nu introduceţi mâini- le sau picioarele în locașul dispozitivului de tăiere. 

Pentru motor şi baterie (dacă este prevăzută) citiţi manu- alele de instrucţiuni respective. OBSERVAŢIE - Pentru a identifica desenele la care se re- feră instrucţiunile din text (v. paginile iii şi următoarele) faceţi referire la numărul fiecărui paragraf.

1. COMPLETAREA MONTAJULUI

OBSERVAŢIE Maşina poate fi furnizată cu anumite com- ponente deja montate.. ATENŢIE! Despachetarea şi finalizarea operaţiuni- lor de montare se va efectua pe o suprafaţă plată şi so- lidă, având suficient spaţiu pentru manipularea maşinii şi a ambalajelor, şi utilizând unelte adecvate. Eliminarea ambalajelor se va efectua conform normelor locale în vigoare. Completaţi montajul mașinii după indicaţiile din broșurile de  instrucţiuni care însoţesc ecare componentă.

• Modele cu pornire electrică cu cheie Conectaţi cablul de la baterie la conectorul de cablaj general  al mașinii de tuns iarba.

• Modele cu pornire electrică cu buton Urmaţi instrucţiunile din manualul de instrucţiuni al motorului.

2. DESCRIEREA COMENZILOR

OBSERVAŢIE Semnificația simbolurilor de pe comenzi a fost explicată în paginile anterioare.

Comanda acceleratorului Acceleraţia este comandată de manetă (1). Poziţiile manetei sunt cele indicate pe plăcuţa aferentă. Pe anumite modele, este prevăzut un motor fără accelerator.

Manetă de frânare motor / dispozitiv de tăiere Frâna dispozitivului de tăiere este comandată de manetă (1),  care va trebui să e împinsă spre mâner, atât pentru pornire  cât și în timpul funcţionării mașinii.  Motorul se oprește când lăsaţi maneta. 

Manetă de cuplare tracţiune (dacă este cazul) În modelele cu tracţiune, avansarea mașinii de tuns iarba se  face cu maneta (1), care trebuie să e împinsă spre mâner. Mașina de tuns iarba se oprește când lăsaţi maneta.  Pornirea motorului trebuie să se facă întotdeauna cu tracţiunea  decuplată.

Reglarea înălţimii de tăiere Reglarea înălţimii de tăiere se efectuează cu ajutorul mane- telor respective (1). Cele patru roţi trebuie să e reglate la aceeași înălţime.  EXECUTAŢI  OPERAŢIILE  CU  DISPOZITIVUL  DE  TĂIERE  OPRIT.

OBSERVAŢIE Această maşină poate fi reglată în mai multe feluri. Înainte de a începe munca, reglați maşina în funcție de modalitatea de tăiere a ierbii pe care vreți să o folosiți. EXECUTAŢI OPERAŢIILE CU MOTORUL OPRIT. 3.1a Setarea maşinii pentru tăierea şi colectarea ier- bii în sacul de colectare: –   Ridicaţi protecţia pentru evacuare posterioară (1) și prindeţi  corect sacul de colectare (2), conform indicaţiilor din gură. 3.1b Setare pentru tăierea şi evacuarea posterioară a ierbii: –   Extrageţi sacul de colectare și asiguraţi-vă că protecţia pen- tru  evacuare  posterioară  (1)  rămâne  xată  ferm  în  poziţia  de jos. –   În cazul  modelelor  prevăzute  cu  canal  lateral  de  evacua- re:  asiguraţi-vă  că  protecţia  de  evacuare  laterală  (4)  este  coborâtă. 3.1c Setare pentru tăierea şi mărunţirea ierbii (funcţia de mulci, dacă este prevăzută): –   În  cazul  modelelor  prevăzute  cu  sistem  de  evacuare:  asiguraţi-vă  că  protecţia  de  evacuare  laterală  (4)  este  co- borâtă. –   Ridicaţi protecţia de evacuare posterioară (1) și introduceţi  capacul deector (5) în gura de evacuare, ţinându-l înclinat  puţin  spre  dreapta;  xaţi-l  apoi  cu  cele  două  știfturi  (6) în  găurile prevăzute până când auziţi un clic produs de dinte- le de prindere (7). Pentru a scoate capacul deectorului (5), ridicaţi protecţia de  evacuare  posterioară (1) și apăsaţi în centru,  pentru a  decu- pla dintele (7). 3.1d Setare pentru tăierea şi evacuarea laterală a ier- bii (dacă este prevăzută) –   Ridicaţi protecţia de evacuare posterioară (1) și introduceţi  capacul deector (5) în gura de evacuare, ţinându-l înclinat  puţin  spre  dreapta;  xaţi-l  apoi  cu  cele  două  știfturi  (6) în  găurile prevăzute până când auziţi un clic produs de dinte- le de prindere (7). –   Montaţi deectorul de evacuare laterală (8) conform gurii. –   Închideţi  protecţia de evacuare laterală  (4) astfel ca deec- torul pentru evacuare laterală (8) să e blocat. Pentru a scoate capacul deectorului (5), ridicaţi protecţia de  evacuare  posterioară (1) și apăsaţi în centru,  pentru a  decu- pla dintele (7).

Pornirea motorului Pentru  a  porni  motorul,  urmaţi  instrucţiunile  din  manualul  acestuia

• Modele cu pornire manuală Trageţi maneta de frână a dispozitivului de tăiere (1) spre mâ- ner și trageţi cu putere de maneta funiei de pornire (2). 

• Modele cu pornire electrică cu cheie Trageţi maneta de frână a dispozitivului de tăiere (1) spre mâ-5 ner și rotiţi cheia în contact (3).

• Modele cu pornire electrică cu buton Introduceţi  complet  cheia  de  contact  (4)  în  locașul  ei,  apoi  trageţi maneta frânei dispozitivului de tăiere (1) spre ghidon,  apăsaţi butonul de pornire (5) și ţineţi-l apăsat până la porni- rea motorului.

Tăierea ierbii Aspectul  gazonului  va    mai  frumos  dacă  iarba  se  tunde  la  aceeași înălţime, alternativ în cele două direcţii. Când  sacul  de  colectare  este  prea  plin,  colectarea  ierbii  nu  mai este  ecientă, iar  zgomotul  emis  de  mașina  de tuns  iar- ba se schimbă. Pentru a îndepărta și goli sacul de colectare:  –   opriţi motorul și așteptaţi oprirea dispozitivului de tăiere; –   ridicaţi protecţia de evacuare posterioară, prindeţi bine mâ- nerul și scoateţi sacul de colectare menţinându-l în poziţie  verticală.

• Dacă folosiţi funcţia de mulci sau de evacuare posteri- oară a ierbii: nu transportaţi niciodată o cantitate prea mare  de iarbă. Nu tăiaţi niciodată mai mult de o treime din înălţi- mea ierbii, la ecare trecere.  Modicaţi viteza de avansare  în funcţie de condiţiile gazonului și de cantitatea de iarbă ce  trebuie tunsă.

• În caz de descărcare laterală (dacă este prevăzut): ale- geţi traseul în așa fel încât să nu aruncaţi iarba tăiată pe ga- zonul ce urmează să e tuns.

• În cazul în care este instalat sacul de colectare cu un dispozitiv de semnalizare a conţinutului (dacă este pre- văzut): în timpul  sesiunii  de lucru  cu dispozitivul de  tăiere  în mișcare, semnalizatorul rămâne  ridicat până când sacul  este în măsură să colecteze iarba tăiată; când coboară, în- seamnă că sacul s-a umplut și trebuie golit. Sfaturi pentru întreţinerea gazonului Fiecare tip de iarbă are proprietăţi diferite și are nevoie de ope- raţiuni diferite de întreţinere. Respectaţi întotdeauna instrucţi- unile furnizate pe pachetele de seminţe cu privire la înălţimea  de tăiere raportată la condiţiile specice de creștere din zona  dumneavoastră. Majoritatea tipurilor de iarbă se compune dintr-o tulpină cu una  sau mai multe frunze. Dacă frunzele sunt tăiate de tot, gazonul  se va deteriora iar creșterea ierbii va  încetinită. Urmează o serie de sfaturi generale: –   o tăiere prea aproape de rădăcină poate smulge și rări gazo- nul dându-i o înfăţișare neregulată; –   vara, iarba se va lăsa mai înaltă pentru a evita secarea te- renului; –   nu  tăiaţi  iarba  când  e  umedă;  dispozitivul  de  tăiere  nu  va  tăia  corespunzător deoarece iarba se prinde de ea și va   smulsă; –   dacă iarba este  foarte înaltă, vă  recomandăm  să efectuaţi  mai întâi o tăiere la înălţimea maximă, pe care să o repetaţi  după două - trei zile.

Încheierea sesiunii de muncă La  terminarea muncii,  lăsaţi maneta (1) de  frână  și decuplaţi  capacul bujiei (2).

• Modele cu pornire electrică cu cheie Scoateţi cheia de contact (3).

• Modele cu pornire electrică cu buton Apăsaţi pana (5) și scoateţi cheia de contact (4). AŞTEPTAŢI  OPRIREA  DISPOZITIVULUI  DE  TĂIERE  înainte  de a efectua orice tip de intervenţie.

4. ÎNTREŢINERE NORMALĂ

Depozitaţi mașina de tuns iarba într-un loc ferit de umiditate. IMPORTANT Întreținerea corespunzătoare, la interva- le de timp regulate, este indispensabilă pentru menținerea aceluiaşi nivel de siguranță şi de performanță a maşinii, ca cel original. Orice operaţie de reglare sau întreţinere trebuie să e efectu- ată cu motorul oprit și cablul bujiei deconectat. 1)   Purtaţi  mănuși  de  protecţie  robuste  înainte  de  a  efectua  operaţiuni de curăţare, întreţinere sau reglare pe mașină. 2)   La  sfârșitul  sesiunii  de  lucru,  spălaţi  cu  grijă  mașina  și  eliminaţi  reziduurile  de  iarbă  sau  noroi  acumulate  în  șa- siu, pentru  că  odată  ce  se întăresc, pot împiedica porni- rea acesteia. 3)   Vopseaua de pe partea internă a șasiului se poate lua, cu  timpul, din cauza acţiunii abrazive a ierbii; în acest caz, in- terveniţi imediat, retușând vopseaua, cu una care împiedi- că ruginirea, pentru a preveni formarea de rugină, ce cau- zează coroziunea metalului. 4)   Dacă  este  necesar  să  faceţi  intervenţii  sub  mașină,  încli- naţi-o numai pe partea indicată în manualul motorului, ur- mărind instrucţiunile date. Pe modelele prevăzute cu eva- cuare  laterală,  îndepărtaţi  deectorul  de  evacuare  (dacă  este montat -  vezi 3.1.d). 5)   Evitaţi contactul benzinei cu părţile din plastic ale motorului  sau ale mașinii, pentru a evita deteriorarea lor; în cazul în  care aţi vărsat benzină peste acestea, curăţaţi imediat ori- ce urmă. Garanţia nu acoperă daunele provocate compo- nentelor din plastic din cauza benzinei. 6)   Pentru asigurarea unei bune funcţionări și durate a mașinii,  se  recomandă  înlocuirea  periodică  a  uleiului  de  motor  conform datelor din manualul de instrucţiuni al motorului. Eliminarea  uleiului  poate    efectuată  la  un  centru  speci- alizat  sau  prin  aspirare  cu  ștuţul  de  umplere  cu  ajutorul  unei  siringi,  amintindu-vă  că  poate    nevoie  să  repetaţi  operaţia  de  mai  multe  ori  pentru  a  goli  complet  carterul. Asiguraţi-vă că aţi restabilit nivelul de ulei înainte de a utiliza din nou maşina.

Întreţinerea dispozitivului de tăiere Orice intervenţie asupra dispozitivului de tăiere trebuie exe- cutată  la  un  centru  specializat,  care  dispune  de  toate  unel- tele necesare. Pe această mașină se vor folosi dispozitive de tăiere pe care  este indicat codul din tabelul de la pagina ii. Datorită faptului că produsul este în continuă evoluţie, dispo- zitivul de tăiere de mai sus va putea  înlocuit, în timp, cu altul  având caracteristici de interschimbare și siguranţă similare.  Montaţi la loc dispozitivul de tăiere (2) cu codul spre pământ,  respectând ordinea indicată în gură.   Strângeti surubul central (1) cu o cheie dinamometrica, cali- brata la 35-40 Nm.

Regolarea tracţiunii În modelele cu tracţiune, întinderea corectă a curelei se poa- te  obţine  cu  ajutorul  piuliţei  (1),  până  când  obţineţi  valoarea  indicată (6mm).6 În  caz  de  neclarităţi  sau  probleme,  contactaţi  fără  ezitare  Serviciul  de  Asistenţă cel mai apropiat  sau Vânzătorul  de  la  care aţi achiziţionat produsul.

Reîncărcarea bateriei (dacă este prevăzută)

• Modele cu pornire electrică cu cheie Pentru  a  încărca  o  baterie  descărcată,  conectaţi  bateria  la  încărcător (1), după  indicaţiile  din  manualul  de întreţinere  al  bateriei. Nu  conectaţi  direct  încărcătorul  bateriei  la  borna  motorului.  Punerea în funcţiune a motorului folosind ca sursă de alimen- tare încărcătorul bateriei nu este posibilă, deoarece acesta se  poate deteriora. Dacă intenţionaţi să nu folosiţi mașina de tuns iarba o perioa- dă  mai mare  de timp,  decuplaţi  bateria  de la  motor (debran- șaţi  cablurile),  având  grijă  ca  ea  să  e  încărcată  înainte  de  această operaţie.

• Modele cu pornire electrică cu buton Urmaţi instrucţiunile din manualul de instrucţiuni al motorului.

ATENŢIE! Pentru siguranţa dumneavoastră, este interzisă în mod absolut montarea unor accesorii dife- rite de cele din lista de mai jos, proiectate în mod ex- clusiv pentru modelul şi tipul maşinii dumneavoastră.

Kit de mărunţire „Mulching” (dacă nu este inclus în dotările originale) Mărunţește iarba tăiată și o lasă pe gazon; se folosește în locul  sacului de colectare (pentru mașini precongurate).

Ce să faceţi dacă... Originea problemei Acţiune corectoare

1. Maşina de tuns iarba cu benzină nu funcţionează

Motorul nu are ulei sau benzină Efectuaţi controlul nivelului  de ulei și de benzină Bujia și filtrul nu se află în  stare bună Curăţaţi bujia sau filtrul  care pot fi murdare sau  înlocuiţi-le La sfârșitul sezonului trecut  nu s-a golit benzina din mașina de tuns iarba Flotorul poate fi blocat; înclianţi mașina de  tuns iarba pe partea carburatorului

2. Iarba tăiată nu mai este colectată în sacul de

colectare Dispozitivul de tăiere a  suferit o lovitură Ascuţiţi sau înlocuiţi  dispozitivul de tăiere Verificaţi aripioarele care  orientează iarba către  sacul de colectare Partea interioară a șasiului  e murdară Curăţaţi interiorul șasiului  pentru a facilita evacuarea ierbii spre sacul de colectare

3. Iarba se taie greu

Dispozitivul de tăiere nu  este în stare bună Ascuţiţi sau înlocuiţi  dispozitivul de tăiere

4. Maşina începe să vibreze în mod neobişnuit

Daune sau părţi slăbite Opriţi mașina și  deconectaţi cablul bujiei Verificaţi eventualele  defecţiuni Verificaţi dacă există părţi  slăbite și strângeţi-le Efectuaţi verificările,  înlocuirile sau reparaţiile la  un Centru Specializat1 BEZPEČNOSTNÉ POKYNY, ktoré je potrebné dôsledne dodržiavať

CE -Declaratie de Conformitate (Directiva Maşini 2006/42/CE, Anexa II, partea A) 1. Societatea

2. Declară pe propria răspundere că maşina:

Maşină de tuns iarba cu conducător pedestru / tăiat iarba a) Tip / Model de bazăb) Model comercial c) An de fabricaţie d) Număr de serie e) Motor: motor cu combustie 3. Este în conformitate cu specificaţiile directivelor: f) Organism de certificare g) Examinare CE de Tip 4. Referinţă la Standardele armonizate

i) Nivel de putere sonoră măsurat

j) Nivel de putere sonoră garantat k) Lăţimea de tăiere q) Persoană autorizată să întocmească Dosarul Tehnic r) Locul şi Data
