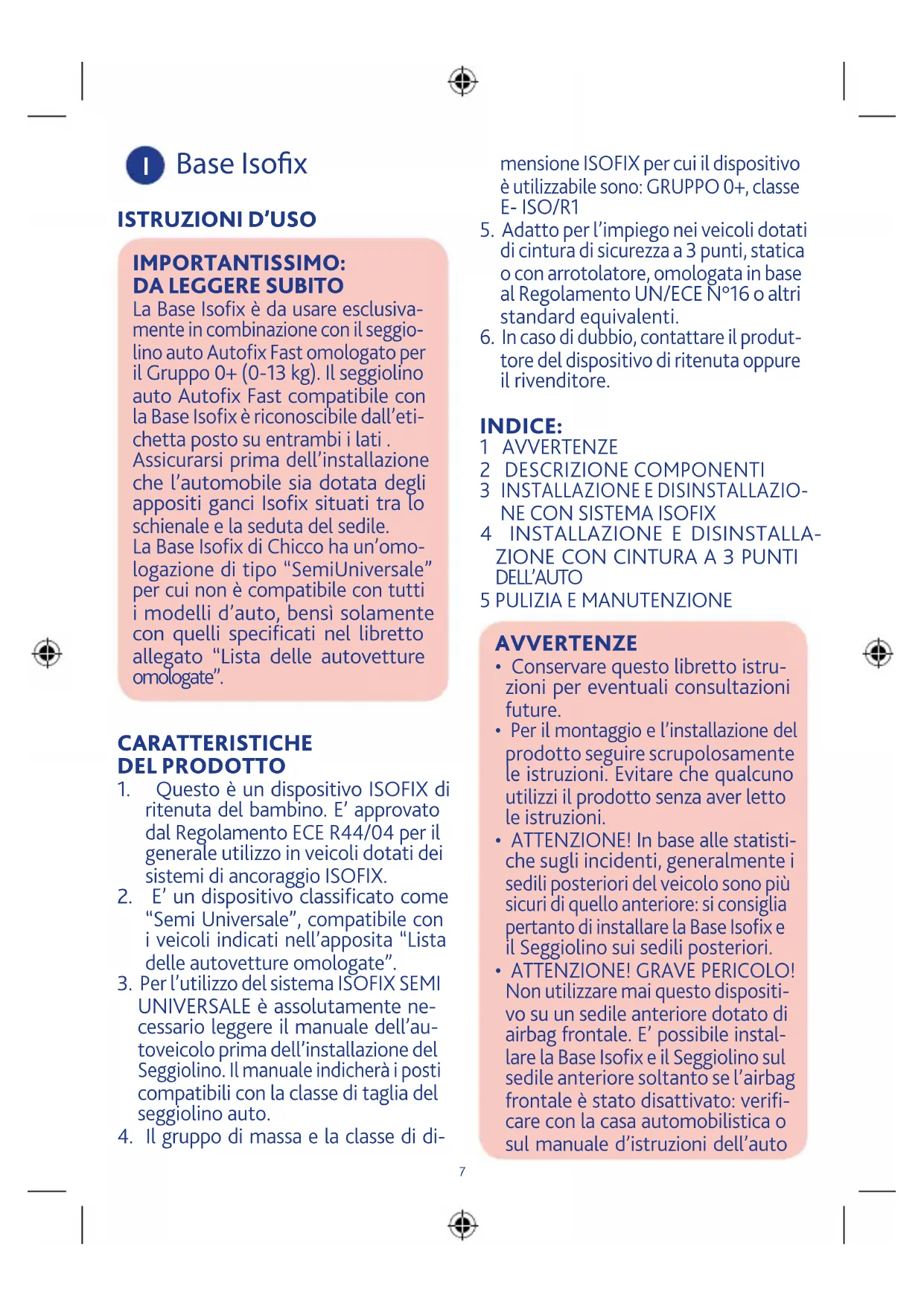

La Base Isofix è da usare esclusiva- mente in combinazione con il seggio- lino auto Autofix Fast omologato per il Gruppo 0+ (0-13 kg). Il seggiolino auto Autofix Fast compatibile con la Base Isofix è riconoscibile dall’eti- chetta posto su entrambi i lati . Assicurarsi prima dell’installazione che l’automobile sia dotata degli appositi ganci Isofix situati tra lo schienale e la seduta del sedile. La Base Isofix di Chicco ha un’omo- logazione di tipo “SemiUniversale” per cui non è compatibile con tutti i modelli d’auto, bensì solamente con quelli specificati nel libretto allegato “Lista delle autovetture omologate”. CARATTERISTICHE DEL PRODOTTO

1. Questo è un dispositivo ISOFIX di

ritenuta del bambino. E’ approvato dal Regolamento ECE R44/04 per il generale utilizzo in veicoli dotati dei sistemi di ancoraggio ISOFIX.

2. E’ un dispositivo classificato come

“Semi Universale”, compatibile con i veicoli indicati nell’apposita “Lista delle autovetture omologate”.

3. Per l’utilizzo del sistema ISOFIX SEMI

UNIVERSALE è assolutamente ne- cessario leggere il manuale dell’au- toveicolo prima dell’installazione del Seggiolino. Il manuale indicherà i posti compatibili con la classe di taglia del seggiolino auto.

4. Il gruppo di massa e la classe di di-

mensione ISOFIX per cui il dispositivo è utilizzabile sono: GRUPPO 0+, classe

5. Adatto per l’impiego nei veicoli dotati

di cintura di sicurezza a 3 punti, statica o con arrotolatore, omologata in base al Regolamento UN/ECE N°16 o altri standard equivalenti.

6. In caso di dubbio, contattare il produt-

tore del dispositivo di ritenuta oppure il rivenditore. INDICE: 1 AVVERTENZE 2 DESCRIZIONE COMPONENTI

3 INSTALLAZIONE E DISINSTALLAZIO-

ZIONE CON CINTURA A 3 PUNTI

5 PULIZIA E MANUTENZIONE

• Conservare questo libretto istru- zioni per eventuali consultazioni future.

• Per il montaggio e l’installazione del prodotto seguire scrupolosamente le istruzioni. Evitare che qualcuno utilizzi il prodotto senza aver letto le istruzioni.

• ATTENZIONE! In base alle statisti- che sugli incidenti, generalmente i sedili posteriori del veicolo sono più sicuri di quello anteriore: si consiglia pertanto di installare la Base Isofix e il Seggiolino sui sedili posteriori.

• ATTENZIONE! GRAVE PERICOLO! Non utilizzare mai questo dispositi- vo su un sedile anteriore dotato di airbag frontale. E’ possibile instal- lare la Base Isofix e il Seggiolino sul sedile anteriore soltanto se l’airbag frontale è stato disattivato: verifi- care con la casa automobilistica o sul manuale d’istruzioni dell’auto

la possibilità di disinserire l’airbag. Si consiglia in ogni caso di arretrare il più possibile il sedile compati- bilmente con la presenza di altri passeggeri sul sedile posteriore.

• Si raccomanda che tutti i passeg- geri occupanti siano informati della modalità di sgancio del bambino in caso di emergenza.

• Prestare attenzione a come si in- stalla la Base Isofix e il Seggiolino in auto in modo da evitare che un sedile mobile o la portiera possano interferire con esso.

• Nessun Seggiolino può garantire la totale sicurezza del bambino in caso d’incidente, ma l’utilizzo di questo prodotto riduce il rischio di lesioni gravi o di morte.

• Il rischio di seri danni al bambino, non solo in caso d’incidente, ma anche in altre circostanze (per es. brusche frenate, ecc.) aumenta se le indicazioni riportate in questo manuale non vengono seguite in modo scrupoloso: verificare sempre che la Base Isofix e il Seggiolino siano agganciati correttamente al sedile.

• Nel caso in cui la Base Isox e il Seggiolino fossero danneggiati, deformati o fortemente usurati, questo devono essere sostituiti, potrebbero aver perso le caratte- ristiche originali di sicurezza.

• Non effettuare modiche o aggiun- te al prodotto senza l’approvazione del costruttore.

• Non installare accessori, parti di ricambio e componenti non forniti dal costruttore.

• Non lasciare mai il bambino incu- stodito nel Seggiolino per nessun motivo.

• Non lasciare mai il Seggiolino sul sedile dell’auto non agganciato, po- trebbe urtare e ferire i passeggeri.

• Non interporre nulla, che non sia un accessorio approvato per il prodot- to, né tra la Base Isofix e il sedile, né tra il sedile auto e il Seggiolino, né tra il Seggiolino e il bambino: in caso di incidente la Base Isofix e il Seggiolino potrebbero non funzio- nare correttamente.

• In seguito ad un incidente anche lieve la Base Isofix e il Seggiolino possono subire danni non sempre visibili a occhio nudo: è pertanto necessario sostituirlo.

• Non utilizzare dispositivi di secon- da mano: potrebbero avere subito danni strutturali non visibili a oc- chio nudo, ma compromettenti la sicurezza del prodotto.

• Vericare che non vengano traspor- tati, in particolare sul ripiano poste- riore all’interno del veicolo, oggetti o bagagli che non siano stati fissati o posizionati in maniera sicura: in caso di incidente o brusca frenata potrebbero ferire i passeggeri.

• Assicurarsi che tutti i passeggeri dell’auto utilizzino la propria cintura di sicurezza sia per la propria sicu- rezza sia perché durante il viaggio, in caso di incidente o brusca frenata, potrebbero ferire il bambino.

• In caso di lunghi viaggi fate delle soste frequenti. Il bambino si stan- ca molto facilmente. Per nessuna ragione estrarre il bambino dal Seggiolino mentre l’auto è in mo- vimento. Se il bambino ha bisogno di attenzione, è necessario trovare un posto sicuro e accostare.

• Nel caso il veicolo sia rimasto fer- mo sotto il sole, verificare, prima di accomodare il bambino sul Seggio- lino, che le diverse parti non si siano surriscaldate: in tal caso lasciarle raffreddare prima di far sedere il8

bambino, in modo da evitare scot- tature.

• La società Artsana declina ogni re- sponsabilità per un uso improprio del prodotto. DESCRIZIONE COMPONENTI A Connettori Isofix B Guida per il passaggio della cintura addominale C Vano per libretto istruzione e 2 cap- pucci protettivi per connettori Isofix D Indicatore rosso/verde di avvenuta corretta installazione del seggiolino auto E Gamba di supporto F Maniglia di regolazione sistema Iso-

G Cappucci protettivi per connettori Isofix H Pulsanti di sgancio connettori Isofix I Indicatore di avvenuto aggancio del sistema Isofix L Leva di regolazione del piede di sup- porto M Indicatore rosso di non corretta in- stallazione N Indicatore verde di avvenuta cor- retta installazione della gamba di supporto

1. Estrarre i connettori Isofix (A) della

base utilizzando la maniglia di rego- lazione (F) (Fig. 8). Mantenendo la maniglia tirata, estrarre COMPLETAMENTE il sistema ISOFIX (Fig. 8). Assicurarsi che il sistema sia estratto fino a fine corsa.

2. Estrarre i cappucci protettivi (G) dei

connettori Isofix spingendo i pulsanti di sgancio (H) (Fig. 9a e 9b). Ripetere l’operazione per entrambi i connettori. Posizionare i due cappucci nell’appo- sito vano (C) ATTENZIONE! Conservare con cura i cappucci in quanto indispensabili per il reinserimento del sistema ISOFIX all’interno della base quando non uti- lizzato.

3. Posizionare la base Isofix sul sedile

posteriore prescelto e agganciare i connettori Isofix agli agganci presenti tra lo schienale e la seduta (fig. 10). Un caratteristico “clack” segnalerà l’avve- nuto aggancio dei connettori. ATTENZIONE! Assicurarsi che l’ag- gancio sia avvenuto in maniera corret- ta verificando che i due segnalatori (I) indichino il colore verde.

4. Spingere con energia la base isofix

contro lo schienale dell’auto (Fig. 11) per assicurare la massima aderenza

5. Verificare più volte il corretto fissaggio

dei due connettori provando a tirare più volte la base.

6. Posizionare il piede di appoggio (E) e

regolarlo attraverso l’apposita leva di regolazione (L) (Fig. 12). Il corretto appoggio del piede sarà evidenziato dagli indicatori (M ed N) presenti sul piede stesso. All’apparire dell’indica- tore di colore verde (N) il piede sarà correttamente installato. ATTENZIONE: Prima di inserire il Seg- giolino nella base, verificare che il fermo stabilizzatore sia chiuso (Fig. 13)

7. Inserire il seggiolino nella base (rivolto

in senso contrario a quello di marcia) spingendolo verso il basso fino ad ot- tenere l’aggancio (udirete un “clack” di fissaggio) (fig. 14)10

8. L’avvenuto aggancio del seggiolino

sarà evidenziato dall’indicatore posto sul lato (D) che diventerà di colore ver- de all’avvenuto aggancio (fig. 15).

9. Verificare il corretto aggancio del seg-

giolino alla base tentando di sollevarlo sia dalla parte anteriore che da quella posteriore.

10. Dopo l’avvenuto aggancio ruotare il

maniglione del seggiolino fino a farlo arrivare nella posizione di battuta (A) contro lo schienale del sedile (fig. 15) Per estrarre il seggiolino dalla base: Riportare l’impugnatura nella posizione verticale (B) (fig. 15) e sganciare il seg- giolino tirando l’apposita maniglia e con- temporaneamente sollevare il seggiolino stesso tramite l’impugnatura (fig 22). Disinstallazione della base Isofix Eseguire il processo inverso al prece- dente. Premere la leva di regolazione (L) del piede di supporto accorcandolo fino a fine corsa. Sollevare la maniglia di regolazione ISO- FIX allontanando la base dallo schienale fino a fine corsa. Sganciare i connettori ISOFIX spingendo i pulsanti di sgancio (H) Utilizzare i cappucci protettivi prece- dentemente riposti nel vano dedicato e reinserirli sui connettori ISOFIX. Spingere il sistema ISOFIX all’interno della base assicurandosi di raggiungere il fine corsa.

INSTALLAZIONE E DISINSTAL-

LAZIONE CON CINTURA A 3

1. Posizionare la base sul sedile prescel-

to per l’installazione, orientandola in modo che sia a contatto con lo schie- nale del sedile auto (fig 16).

2. Posizionare il piede di appoggio (E) e

regolarlo attraverso l’apposita leva di regolazione (L) (fig. 17)

3. Il corretto appoggio del piede sarà

evidenziato dagli indicatori (M ed N) presenti sul piede stesso. All’apparire dell’indicatore di colore verde (N) il piede sarà correttamente installato.

4. Tirare la cintura di sicurezza dell’auto

ed agganciarla alla corrispondente fibbia, facendo passare la parte oriz- zontale nelle due apposite guide (B) evidenziate in colore blu (fig. 18)

5. Inserire il seggiolino nella base (rivolto

in senso contrario a quello di marcia) spingendolo verso il basso fino ad ot- tenere l’aggancio (udirete un “clack” di fissaggio) (fig. 19).

6. L’avvenuto aggancio del seggiolino

sarà evidenziato dall’indicatore posto sul lato (D) che diventerà di colore ver- de all’avvenuto aggancio (fig. 20).

7. Verificare il corretto aggancio del seg-

giolino alla base tentando di sollevarlo sia dalla parte anteriore che da quella posteriore.

8. Impugnare la cintura diagonale

dell’auto e farla passare nell’apposita guida posta sul retro dello schienale del seggiolino evidenziata in colore blu (fig. 22).

9. Tendere attorno al seggiolino la cintu-

ra il più possibile, senza lasciare eccessi di nastro, ed assicurarsi che non sia attorcigliata.

10. Ruotare il maniglione del seggiolino

fino a farlo arrivare nella posizione di battuta (B) contro lo schienale del sedile (fig. 21).

DELL’AUTO IN POSIZIONI DI-

FIG. 22 Per estrarre il seggiolino dalla base: sfilare dalla guida sullo schienale la cin- tura diagonale, riportare il maniglione nella posizione verticale (A) (fig. 21), sganciare il seggiolino tirando l’appo- sita maniglia e contemporaneamente sollevare il seggiolino stesso tramite l’impugnatura (fig. 23). ATTENZIONE! Dopo l’installazione ve- rificare SEMPRE che la cintura dell’auto sia correttamente in tensione e che la sua fibbia non forzi la cintura ad uscire dalle apposite guide sulla base e che non interferisca con le guide stesse. Disinstallazione della base Premere la leva di regolazione (L) del piede di supporto accorciandolo fino a fine corsa. Sganciare la cintura di sicurezza e svinco- lare la parte addominale dalla apposita guida blu.

3) Ora si può procedere alla rimozione

della base dal sedile.

PULIZIA E MANUTENZIONE

Pulizia delle parti plastiche e di metallo Per la pulizia delle parti in plastica o in metallo verniciato utilizzare solamente un panno umido. Non utilizzare mai de- tergenti abrasivi o solventi. Controllo dell’integrita’ dei componenti Si raccomanda di verificare regolarmente l’integrità e lo stato di usura delle parti plastiche che non devono presentare evidenti segni di danneggiamento o di scolorimento. ATTENZIONE! Nel caso in cui il pro- dotto risultasse deformato o fortemente usurato deve essere sostituito: potrebbe aver perso le caratteristiche originali di sicurezza. Conservazione del prodotto Quando non installato sull’auto si rac- comanda di conservare il prodotto in un posto asciutto, lontano da fonti di calore e al riparo da polvere, umidità e luce solare diretta. Smaltimento del prodotto Raggiunto il limite di utilizzo previsto per il prodotto, interrompere l’uso dello stesso e depositarlo tra i rifiuti. Per mo- tivi di rispetto dell’ambiente, separare i diversi tipi di rifiuti secondo quanto previsto dalla normativa vigente nel proprio Paese.12
