MANUALE UTENTE TropiCool TCX 14 DOMETIC
IT Frigorifero termoelettrico
Istruzioni per l'uso....78
Prima della messa in funzione leggere accuratamente questo manuale di istruzioni, conservarlo e, nel caso in cui il frigorifero portatile venga consegnato a un altro utente, consegnare anche le relative istruzioni.
Il produttore declina ogni responsabilità per danni risultanti da un uso non conforme alla destinazione o da un impiego scorretto.

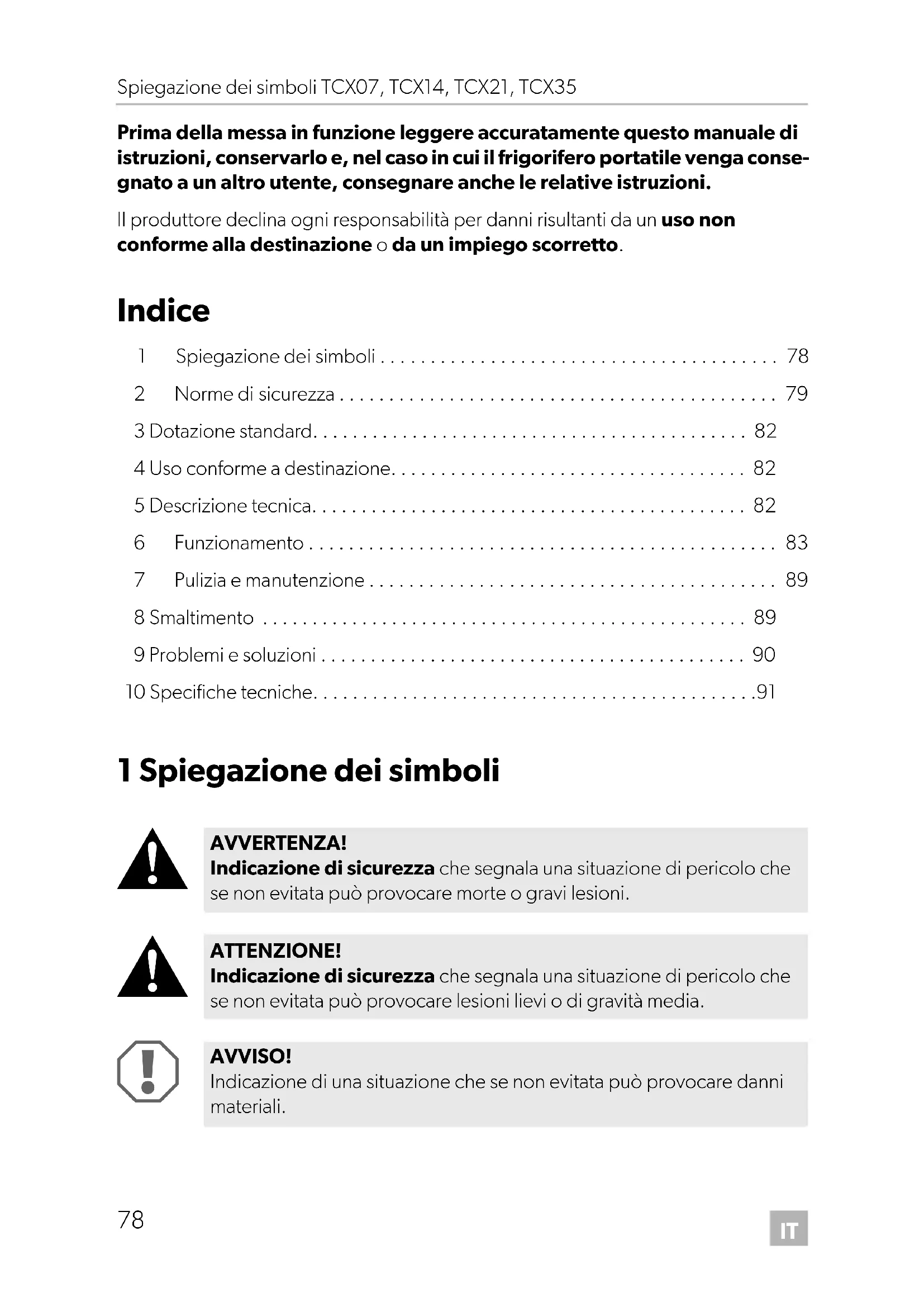

Indice
1 Spiegazione dei simboli 78
2 Norme di sicurezza 79
3 Dotazione standard.... 82
4 Uso conforme a destinazione.... 82
5 Descrizione tecnica.... 82
6 Funzionamento 83
7 Pulizia e manutenzione 89
8 Smaltimento 89
9 Problemi e soluzioni 90
10 Specifiche tecniche....91
1 Spiegazione dei simboli
AVVERTENZA!
Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata può provocare morte o gravi lesioni.
ATTENZIONE!
Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata può provocare lesioni lievi o di gravità media.
AVVISO!
Indicazione di una situazione che se non evitata può provocare danni materiali.
NOTA
Informazioni integranti relative all'impiego del prodotto.
2 N o r m e d i s
2.1 Sicurezza generale
AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi.
Pericolo di morte a causa di scossa elettrica
- Se l'apparecchio presenta danni visibili, non metterlo in funzione.
- Se il cavo di allacciamento di questo apparecchio viene danneggiato, esso deve essere sostituito dal produttore, da parte del suo servizio clienti, oppure da una persona sufficientemente qualificata, al fine di evitare pericoli.
- Questo apparecchio deve essere riparato solo da personale specializzato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi.
Pericolo per la salute
- Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali o da persone inesperte o prive di conoscenze specifiche solo se sorve-gliate o preventivamente istruite sull'impiego dell'apparecchio in sicurezza e se informate dei pericoli legati al prodotto stesso.
- I bambini non devono giocare con l'apparecchio.
- La pulizia e la manutenzione da parte dell'utente non possono essere compiute da bambini lasciati soli.
- I bambini dai 3 agli 8 anni possono caricare e scaricare gli apparecchi di refrigerazione.
Pericolo di esplosione
- Nell'apparecchio non conservare sostanze esplosive come ad es. bombolette spray con gas propellente infiammabile.
ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.
Pericolo di morte a causa di scossa elettrica
• Staccare l'apparecchio dalla rete
- prima di effettuare la pulizia e la cura
- dopo ogni utilizzo
Pericolo per la salute
- I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adeguati.
AVVISO! Pericolo di danni
- Confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili.
- Collegare l'apparecchio solo nel modo seguente:
- con il cavo di allacciamento CC alla spina CC del veicolo
- oppure con il cavo di allacciamento da CA alla rete di alimentazione in corrente alternata
- Non estrarre mai la spina dalla presa tirando il cavo di allacciamento.
- Quando il frigorifero è collegato ad un presa CC: Staccare il frigorifero e le altre utenze dalla batteria prima di collegare il caricabatterie rapido.
- Quando il frigorifero è collegato ad un presa CC: Interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altrimenti la batteria si può scaricare.
- Il frigorifero non è adatto per il trasporto di sostanze corrosive o solventi.
- Questo frigorifero contiene nell'isolamento ciclopentano infiammabile. I gasi contenuti nel materiale di isolamento richiedono un processo di smaltimento particolare. Al termine della sua vita utile, smaltire l'apparecchio in modo conforme.
2.2 Sicurezza durante il funzionamento dell'apparecchio
ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.
Pericolo di morte a causa di scossa elettrica
- Prima della messa in funzione assicurarsi che la linea di alimentazione e la spina siano asciutte.
Pericolo per la salute
- L'apertura prolungata del frigorifero può causare un significativo aumento della temperatura nei vani dell'apparecchio.
- Pulire regolarmente le superfici che vengono a contatto con gli alimenti e i sistemi di scarico accessibili.
- Conservare la carne cruda e il pesce in contenitori adatti nell'apparecchio, in modo che non vengano a contatto con altri alimenti o sgocciolino su di essi.
- Se l'apparecchio resta vuoto a lungo:
- Spegnere l'apparecchio.
- Sbrinare l'apparecchio.
– Pulire e asciugare l'apparecchio.
- Lasciare la porta aperta per prevenire la formazione di muffa nell'apparecchio.
AVVISO! Pericolo di danni
- Non utilizzare apparecchi elettrici all'interno del frigorifero ad eccezione di quelli consigliati dallo stesso produttore.
- Non collocare l'apparecchio nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, forni a gas ecc.).
- Pericolo di surriscaldamento!
Assicurarsi che ci sia sempre una ventilazione minima di 50 mm su tutti i quattro lati del frigorifero. Mantenere l'area di ventilazione priva di oggetti che potrebbero limitare il flusso d'aria verso i componenti di raffreddamento.
Non collocare il frigorifero in scomparti chiusi o aree con flusso d'aria assente o minimo.
- Fare attenzione che le feritoie di aerazione non vengano coperte.
- Non versare nessun tipo di liquido o ghiaccio nel contenitore interno.
- Non immergere mai l'apparecchio in acqua.
- Proteggere l'apparecchio e i cavi dal caldo e dall'umidità.
3 Dotazione standard
| N. in, fig. 1, Quantità Denominazione pagina 3 |
| 1 1 Frigorifero termoelettrico |
| 2 1 Cavo di collegamento della corrente alternata |
| 3 1 Cavo di collegamento della corrente continua |
| - 1 Istruzioni per l’uso |
Prima di mettere in funzione l'apparecchio controllare che i componenti rientranti nella dotazione standard siano al completo.
Il frigorifero portatile è adatto a raffreddare e a mantenere caldi alimenti. L'apparecchio è anche ideale per l'uso in campeggio.
Tutti i materiali del frigorifero portatile non sono pericolosi per gli alimenti.
L'apparecchio è adatto per l'uso in campeggio.
L'apparecchio non deve essere esposto a pioggia.
ATTENZIONE! Pericolo per la salute!
Controllare che la capacità di raffreddamento dell'apparecchio sia conforme ai requisiti degli alimenti o medicinali che si desidera raffreddare.
5 Descrizione tecnica
Il frigorifero è adatto per l'uso mobile. Può tenere gli alimenti al fresco fino a max. 27 °C (TCX07: 25 °C) al di sotto della temperatura ambiente (spegnimento con termostato a circa 2 °C) o tenerli al caldo fino a max. 65 °C.
Questo apparecchio è un frigorifero portatile termoelettrico a usura ridotta con asportazione del calore tramite ventola.
TCX14, TCX21, TCX35
Quando l'apparecchio ha raggiunto la temperatura d'esercizio impostata, passa automaticamente alla modalità di risparmio energetico. In questa modalità viene consumata soltanto l'energia necessaria per raggiungere la temperatura all'interno del frigorifero.
Il frigorifero è dotato di un circuito di priorità automatico, che assicura che con il collegamento simultaneo alla rete di alimentazione in corrente alternata e a una batteria da 12/24 V venga utilizzata la corrente alternata per l'alimentazione.
6 F u n z i o n a n
AVVERTENZA! Pericolo di incendio
- Durante il posizionamento dell'apparecchio, assicurarsi che il cavo di alimentazione non venga bloccato o danneggiato.
- Non collocare prese multiple portatili o alimentatori portatili sul retro dell'apparecchio.
NOTA
Per motivi igienici, prima di mettere in funzione il nuovo frigorifero pulirne l'interno e l'esterno con un panno umido (vedi anche capitolo "Pulizia e manutenzione" a pagina 89).
6.1 Consigli per risparmiare energia
NOTA
La circolazione dell'aria fredda all'interno del frigorifero è assicurata da una ventola posta all'interno. In questo modo si raggiunge una migliore capacità di raffreddamento. Per fare in modo che l'aria fredda non fuoriesca quando si apre il frigorifero, è previsto un interruttore che spegne la ventola non appena si apre il coperchio.
- Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.
- Se per il frigorifero si desidera regolare una maggiore efficienza energetica e una capacità di raffreddamento limitata, utilizzare la modalità ECO del frigorifero (TCX14, TCX21, TCX35).
- Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffreddare.
- Non aprire il frigorifero più spesso del necessario.
- Non lasciare il frigorifero aperto più del necessario.
6.2 Collegamento all'accendisigari
NOTA
Se il frigorifero viene collegato all'accendisigari del veicolo, fare attenzione se è necessario inserire l'accensione per alimentare l'apparecchio con la corrente.
Per motivi di sicurezza, il frigorifero portatile è dotato di un sistema elettronico che lo protegge contro l'inversione di polarità. In questo modo il frigorifero portatile è protetto dai cortocircuiti durante il collegamento a una batteria.
6.3 Utilizzo del dispositivo di controllo automatico della batteria (TCX14, TCX21, TCX35)
L'apparecchio dispone di un dispositivo di controllo automatico della batteria a più livelli che protegge la batteria del veicolo da uno scaricamento eccessivo durante il collegamento alla rete di bordo CC.
Se il frigorifero viene azionato nel veicolo a motore spento, il frigorifero si spegne automaticamente non appena la tensione di alimentazione scende al di sotto di un valore impostabile. Il frigorifero portatile si riaccende non appena viene raggiunta la tensione di ripristino ottenuta caricando la batteria.
AVVISO! Pericolo di danni!
Quando viene spenta dal dispositivo di controllo automatico della batteria, la batteria non viene più caricata completamente. Evitare riavvii ripetuti o di utilizzare utenze senza lunghe fasi di carica. Assicurare che la batteria venga ricaricata.
Nella modalità "HIGH", il dispositivo di controllo automatico della batteria si attiva più velocemente che nel livello "LOW" (vedi la tabella seguente).
| Modalità del dispositivo di controllo automatico della batteria | LOW HIGH |
| Tensione di interruzione a 12 V | 10,1 V 11,7 V |
| Tensione di riaccensione a 12 V | 11,5 V 13,1 V |
| Tensione di interruzione a 24 V | 21,5 V 24,6 V |
| Tensione di riaccensione a 24 V | 23,0 V 26,2 V |
▶ Spostare l'interruttore (fig. 1 4, pagina 3) nella relativa impostazione per selezionare la modalità del dispositivo di controllo automatico della batteria.
▶ Spostare l'interruttore (fig. 1 4, pagina 3) su "OFF" per disattivare la modalità del dispositivo di controllo automatico della batteria.
NOTA
Se il frigorifero portatile è alimentato dalla batteria di avviamento del veicolo, selezionare la modalità "HIGH" del dispositivo di controllo automatico della batteria. Se il frigorifero è collegato a una batteria di alimentazione, è sufficiente selezionare la modalità "LOW" del dispositivo di controllo automatico della batteria.
6.4 Apertura del frigorifero portatile
▶ Solo TCX35: Sbloccare il frigorifero portatile (fig. 2, pagina 3).
▶Aprire il frigorifero portatile.
6.5 Accensione del frigorifero portatile (TCX07)
▶Collocare il frigorifero su un supporto stabile.
Collegare a 230 V\~
▶ Collegare il cavo di collegamento da 230 V all'adattatore di rete.
▶ Inserire l'altra estremità del cavo di collegamento da 230 V nella presa del frigorifero portatile.
▶Collegare l'adattatore di rete a una presa.
√II LED dell'adattatore di rete è verde.
Collegare a 12 V=
NOTA
La presa è contro l'inversione di polarità: è possibile inserirla in una sola direzione nella boccola (fig. 4 1, pagina 4).
▶ Inserire una estremità del cavo di collegamento da 12 V nella presa del frigorifero portatile.
Collegare l'altra estremità del cavo di collegamento da 12 V all'accendisigari del veicolo (fig. 5, pagina 4).
Accensione del frigorifero portatile
▶Per accendere il frigorifero portare l'interruttore posizionato sul pannello di controllo (fig. 4 3, pagina 4) su "HEISS/HOT" (CALDO) o "KALT/COLD" (FREDDO).
√Il vano interno del frigorifero inizia a raffreddarsi o a scaldarsi.
Spia di funzionamento Modo operativo
| rossa (fig. 4 2, pagina 4) | riscaldamento |
| verde (fig. 4 4, pagina 4) | raffreddamento |
6.6 Accensione del frigorifero portatile (TCX14, TCX21, TCX35)
AVVISO!
Fare attenzione che il frigorifero portatile contenga solo oggetti o prodotti che possono essere raffreddati ovvero riscaldati alla temperatura selezionata.
▶Appoggiare il frigorifero su una superficie resistente.
▶Chiudere il frigorifero portatile.
- con il cavo di collegamento per la corrente alternata (fig. 1 2, pagina 3), fornito in dotazione, a una presa di corrente alternata o ...
- con il cavo di collegamento per corrente continua (fig. 1 3, pagina 3), fornito in dotazione, alla presa di corrente continua del veicolo (fig. 5, pagina 4).
Premere il pulsante “⏻” sul pannello di comando per accendere il frigorifero portatile.
√ Il frigorifero inizia a raffreddare ovvero a riscaldare l'interno:
Indicatore di funzionamento Modalità di funzionamento
| rosso (fig. 3 2, pagina 3) | riscaldamento |
| blu (fig. 3 3, pagina 3) | raffreddamento |
6.7 Commutazione fra raffreddamento e riscaldamento
TCX07
Se si vuole passare dal freddo al caldo, portare l'interruttore posizionato sul pannello di controllo (fig. 4 3, pagina 4) su "HEISS/HOT" (CALDO) o "KALT/COLD" (FREDDO).
√ La spia di funzionamento rossa o verde è accesa e l'apparecchio inizia a raffreddare/riscaldare.
Se si vuole porre fine al processo di raffreddamento o di riscaldamento, portare l'interruttore posizionato sul pannello di controllo (fig. 4 3, pagina 4) su "AUS/OFF".
Se il frigorifero viene spento per un periodo lungo, estrarre il cavo di allacciamento.
TCX14, TCX21, TCX35
Se si vuole passare dalla funzione di raffreddamento alla funzione di riscaldamento e viceversa, premere il pulsante "HOT/COLD".
NOTA
Il comando del frigorifero portatile dispone di una funzione memory: questa funzione memorizza l'intervallo di variazione della temperatura selezionato per ciascuna modalità (raffreddamento e riscaldamento). In questo modo durante ogni accensione/commutazione viene impostato l'intervallo di variazione della temperatura preselezionato della rispettiva modalità.
√L'indicatore rosso ovvero blu è illuminato e l'apparecchio inizia a raffreddare/riscaldare.
Per terminare la fase di raffreddamento o di riscaldamento premere il pulsante “☐”.
▶ Per disinserire il frigorifero portatile staccare l'apparecchio dalla rete.
6.8 Selezione della temperatura (TCX14, TCX21, TCX35)
L'indicatore di stato della temperatura impostata (fig. 3 5, pagina 3) indica la temperatura selezionata. Con l'aumentare del numero di LED accesi aumentano anche l'intensità del raffreddamento o del riscaldamento.
NOTA
Le temperature indicate di seguito sono soggette a tolleranze e dipendono dalla posizione di misurazione.
Temperatura al centro dello spazio interno a una temperatura ambiente di circa 25 °C:
| Indicatore di stato (fig. 3 5, pagina 3) | Temperatura interna |
| Raffreddamento | 7 LED accesi circa 1 °C (TCX14)circa 3 °C (TCX21, TCX35) |
| 1 LED acceso circa 16 °C (modalità ECO) |
| Riscaldamento | 7 LED accesi circa 65 °C |
| 1 LED acceso circa 48 °C |
Per selezionare la temperatura di raffreddamento o riscaldamento, premere ripetutamente il pulsante “finché non è acceso il numero di LED necessario.
6.9 Rimozione del coperchio
È possibile rimuovere il coperchio del frigorifero (fig. 6, pagina 4):
Aprire il coperchio finché non si trova con un angolo di 30° rispetto all'alloggiamento.
▶Tirare il coperchio in avanti e sollevarlo quindi inclinandolo.
7 Pulizia e manutenzione
AVVERTENZA! Pericolo di morte a causa di scossa elettrica
Staccare l'apparecchio dalla rete ogni volta che si effettua la pulizia e la cura.
AVVISO! Pericolo di danni!
- Non lavare mai il frigorifero sotto acqua corrente e non immergerlo in acqua per risciacquarlo.
- Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero.
▶Pulire l'interno e l'esterno dell'apparecchio di tanto in tanto con un panno umido.
▶ Assicurarsi che le aperture di aerazione e disaerazione dell'apparecchio siano prive di polvere e sporcizia in modo da permettere, al calore generato durante il funzionamento, di fuoriuscire e non danneggiare l'apparecchio.
8 S m a l t i m e r
▶Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.
Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.
9 Problemi e soluzioni
Problema Possibile causa Soluzione consigliata
| Il frigorifero portatile non funziona e la ventola visibile dall'esterno non gira. | Nella presa di corrente continua del veicolo non c'è tensione. | Nella maggior parte dei veicoli è necessario che l'interruttore di accensione sia inserito perché alla presa di corrente continua possa arrivare tensione. |
| Il quadro comandi è inserito e il frigorifero non funziona. | La presa di corrente continua è . Questo provoca un contatto elettrico sbagliato. | Pulire l'attacco della presa di corrente continua usando una spazzola non metallica ed un solvente in modo che il contatto centrale sia pulito.Se la spina inserita nella presa di corrente continua si scalda molto, significa che è necessario pulirla o che probabilmente non è montata in modo corretto |
| Il fusibile della spina di corrente cosporcanti-nua è bruciato. | Sostituire il fusibile (fig. 7 1, pagina 5) della spina di corrente continua con un fusibile dello stesso tipo. |
| Si è bruciato il fusibile dell'autoveicolo. | Sostituire il fusibile del veicolo della presa di corrente continua (solitamente di 15 A; osservare inoltre il manuale di istruzioni del proprio veicolo). |
| Il frigorifero non raffredda sufficientemente e la ventola esterna non gira. | Il motore del ventilatore è guasto. | La riparazione va effettuata esclusivamente da una ditta di assistenza tecnica autorizzata. |
| Il frigorifero non raffredda sufficientemente e la ventola esterna gira. | Il motore per il ventilatore interno è guasto. | |
| L'elemento Peltier è guasto. | |
| L'alimentatore integrato è guasto. | |
10 Specifiche tecniche
| TCX07 |
| N. art.: 9600025390, 9600025391 |
| Tensione di alimentazione: | 12 V=230 V~ (con adattatore di corrente) |
| Ingresso alimentazione: | 38 W (12 V=43 W (230 V~)) |
| Temperatura d’esercizio interna– Raffreddamento: fino a max 25 °C al di sotto della temperatura ambiente– Riscaldamento: fino a max 65 °C |
| Volume interno: 7 l |
| Peso: 2,8 kg (senza adattatore di corrente) |
| Ispezione/certificato: |  |
| TCX14 TCX21 | TCX35 | |
| N. art.: 9600013319 | 9600013929 | 96000133209600013930 | 96000133219600013931 |
| Tensionedialimentazione: | 12/24 V---220-240 V~ |
| Ingresso alimentazione: | 46 W (12 V---)50 W (24 V---)64 W (230 V~) |
| 8,5 W(CA, modalità ECO) | 8,8 W(CA, modalità ECO) |
| Temperatura d'esercizio interna (da 7 a 1 LED)- Raffreddamento: | da 1 °C a 16 °C | da 3 °C a 16 °C |
| (fino a max 27 °C al di sotto della temperatura ambiente) |
| Temperatura d'esercizio interna (da 7 a 1 LED)- Riscaldamento: da 48 °C a 65 °C |
| Categoria: Cambusa | |
| Classe di efficienza energetica: | A++ |
| Consumo energetico: | 74 kWh/anno | 77 kWh/anno |
| Volume interno: | 14 l | 21 l | 35 l |
| Capacità utile: | 13,5 l | 20 l | 33 l |
| Classe climatica: | T |
| Temperatura ambiente: | da +16 °C a +43 °C |
| Emissioni acustiche: | 41 dB(A) |
| Peso: | 5,8 kg | 7,3 kg | 10,6 kg |
| Ispezione/certificato: |  |
