BRUGSANVISNING TropiCool TCX 14 DOMETIC

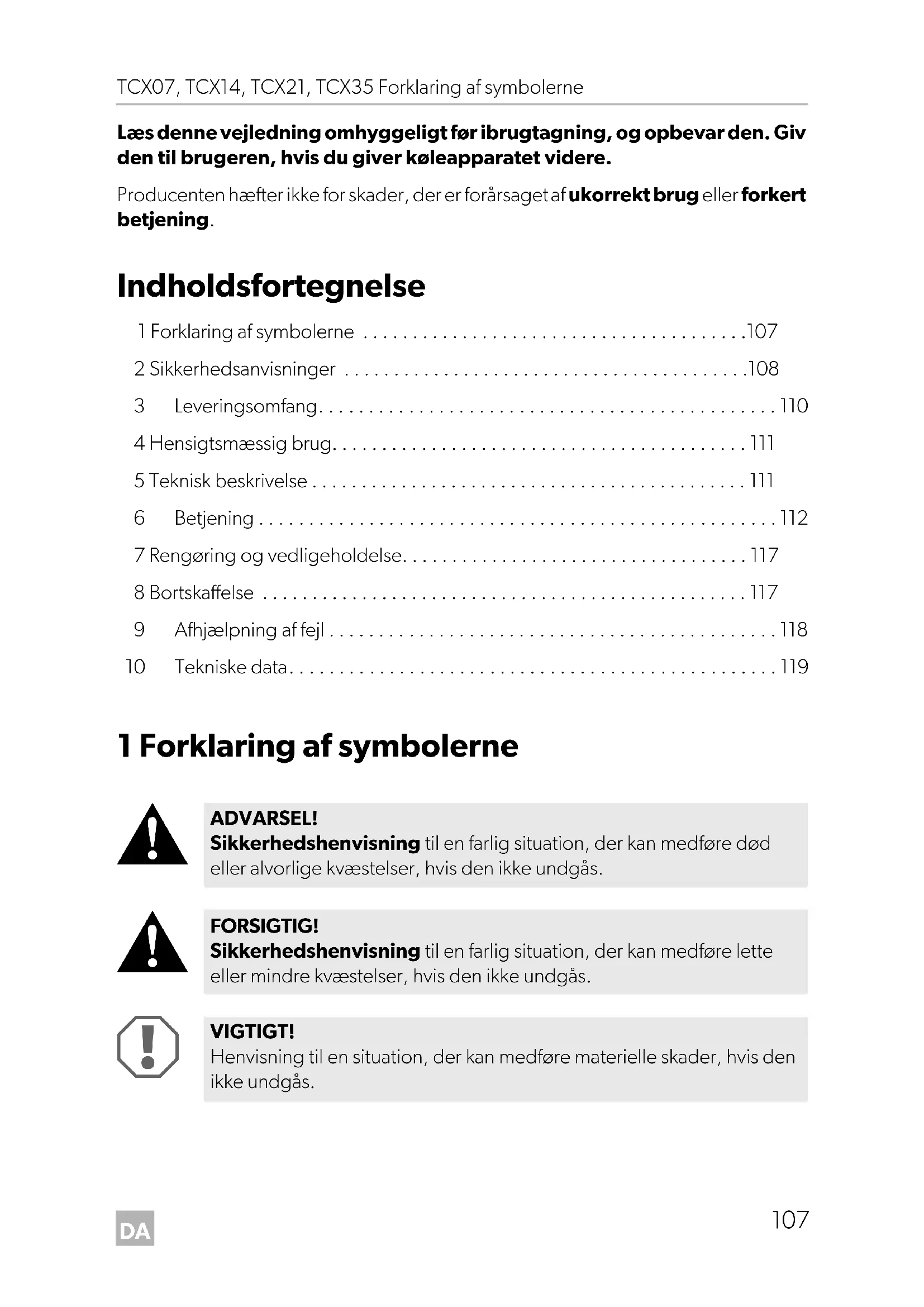

ADVARSEL! Sikkerhedshenvisning til en farlig situation, der kan medføre død eller alvorlige kvæstelser, hvis den ikke undgås. FORSIGTIG! Sikkerhedshenvisning til en farlig situation, der kan medføre lette eller mindre kvæstelser, hvis den ikke undgås. VIGTIGT! Henvisning til en situation, der kan medføre materielle skader, hvis den ikke undgås. TCX07-TCX35-OPM-EMEA16.book Seite 107 Donnerstag, 11. Juli 2019 12:20 12DA Sikkerhedsanvisninger TCX07, TCX14, TCX21, TCX35

2 Sikkerhedsanvisninger

ADVARSEL! Manglende overholdelse af disse advarsler kan medføre dødelige eller alvorlige kvæstelser. Livsfare på grund af elektrisk stød

• Hvis apparatet har synlige beskadigelser, må du ikke tage det i brug.

• Hvis dette apparats tilslutningskabel beskadiges, skal det udskiftes af producenten, dennes kundeservice eller en lignende kvalificeret person for at undgå farer.

• Reparationer på dette apparat må kun foretages af fagfolk. Ved ukorrekte reparationer kan der opstå betydelige farer. Sundhedsfare

• Dette apparat kan anvendes af børn over 8 år og personer med redu- cerede fysiske, sanse- eller mentale evner eller uden erfaring eller viden, hvis de er under opsyn eller blev instrueret i sikker brug af appa- ratet og forstår de involverede farer.

• Børn må ikke lege med apparatet.

• Rengøring og brugerens vedligeholdelse må ikke udføres af børn uden opsyn.

• Børn i alderen fra 3 til 8 år må fylde og tømme køleapparater. Eksplosionsfare

FORSIGTIG! Manglende overholdelse af disse forsigtigheds- henvisninger kan medføre mindre eller moderate kvæstelser. Livsfare på grund af elektrisk stød

• Afbryd apparatet fra nettet – før rengøring og vedligeholdelse –efter brug BEMÆRK Supplerende informationer om betjening af produktet. TCX07-TCX35-OPM-EMEA16.book Seite 108 Donnerstag, 11. Juli 2019 12:20 12DA TCX07, TCX14, TCX21, TCX35 Sikkerhedsanvisninger

• Sammenlign spændingsangivelsen på typeskiltet med energi- forsyningen, der er til rådighed.

• Tilslut kun apparatet på følgende måde: – Til en DC-stikdåse i køretøjet med DC-tilslutningskablet – Eller til vekselstrømnettet med AC-tilslutningskablet

• Træk aldrig stikket ud af stikdåsen med tilslutningskablet.

• Når køleapparatet er tilsluttet til DC-stikdåsen: Afbryd køleapparatet og andre forbrugere fra batteriet, før du tilslutter hurtigopladeren.

• Når køleapparatet er tilsluttet til DC-stikdåsen: Afbryd forbindelsen, eller slå køleapparatet fra, når motoren standses. I modsat fald kan batteriet blive afladet.

• Køleapparatet er ikke egnet til transport af stoffer, der er ætsende eller indeholder opløsningsmidler.

• Dette køleapparatet indeholder brændbart cyklopentan i isoleringen. Gasserne i isoleringsmaterialet kræver en særlig bortskaffelses- metode. Aflevér apparatet til korrekt bortskaffelse ved afslutningen af dets levetid.

2.2 Sikkerhed under anvendelse af apparatet

FORSIGTIG! Manglende overholdelse af disse forsigtighedshen- visninger kan medføre mindre eller moderate kvæstelser. Livsfare på grund af elektrisk stød

• Kontrollér før ibrugtagning, at ledningen og stikket er tørre. Sundhedsfare

• Hvis køleapparatet er åbnet i længere tid, kan temperaturen stige betydeligt i apparatets rum.

• Rengør regelmæssigt overflader, som kan komme i kontakt med levnedsmidler og adgang til kloaksystemer.

• Opbevar råt kød og fisk i egnede beholdere i apparatet, så de ikke kommer i berøring med andre levnedsmidler eller drypper på dem. TCX07-TCX35-OPM-EMEA16.book Seite 109 Donnerstag, 11. Juli 2019 12:20 12DA Leveringsomfang TCX07, TCX14, TCX21, TCX35

• Hvis apparatet står tomt i længere tid: – Sluk apparatet. – Afrim apparatet. – Rengør og tør apparatet. – Lad døren står åben for at forhindre, at der dannes skimmel i apparatet.

• Anvend ikke elektriske apparater i køleapparatet, undtagen hvis producenten anbefaler disse apparater hertil.

• Stil ikke apparatet i nærheden af åben ild eller andre varmekilder (varmeapparater, stærk sol, gasovne osv.).

• Fare for overophedning! Sørg for, at der altid er et minimum på 50 mm ventilation på alle fire sider af køleapparatet. Hold ventilationsområdet frit for genstande, som kan begrænse luftstrømmen til kølekomponenterne. Placér ikke køleapparatet i lukkede rum eller områder uden eller med minimal luftstrøm.

• Ventilationsåbningerne må ikke tildækkes.

• Fyld ikke væsker eller is i den indvendige beholder.

• Dyb aldrig apparatet i vand.

• Beskyt apparatet og kablerne mod varme og fugtighed. 3Leveringsomfang Kontroller at alle dele i leveringsomfanget er til stede, før køleboksen tages i brug. Nr. på fig. 1, side 3Mængde Betegnelse1 1 Termoelektrisk køleboks2 1 Vekselstrøm-tilslutningskabel3 1 Jævnstrømstilslutningskabel– 1 Betjeningsanvisning TCX07-TCX35-OPM-EMEA16.book Seite 110 Donnerstag, 11. Juli 2019 12:20 12DA TCX07, TCX14, TCX21, TCX35 Hensigtsmæssig brug

4 Hensigtsmæssig brug Køleboksen egner sig til at køle og holde levnedsmidler varme. Køleboksen er også egnet til camping. Alle forarbejdede materialer i køleboksen er ufarlige for levnedsmidler. Køleapparatet er egnet til campingbrug. Apparatet må ikke udsættes for regn.

5 Teknisk beskrivelse Køleapparatet er egnet til mobil anvendelse. Det kan køle varer ned til maks. 27 °C (TCX07: 25 °C) under udenomstemperaturen (termostatisk slukning ved ca. 2 °C) eller holde dem varme op til maks. 65 °C. Køleapparatet er en slidstærk termoelektrisk køleboks med køleventilator.

Hvis apparatet har nået det indstillede temperaturområde, går det automatisk på energisparemodus. På denne modus forbruges der kun den energi, som kræves for at nå temperaturen i boksen. Køleapparatet er udstyret med en automatisk prioritetskobling. Dermed sikres det, at vekselstrømsnettet anvendes, når apparatet både forsynes fra vekselstrømsnettet og et 12/24 V-batteri. FORSIGTIG! Sundhedsfare! Kontrollér, om apparatets kølekapacitet svarer til kravene for føde- varerne eller lægemidlerne, som du vil køle. TCX07-TCX35-OPM-EMEA16.book Seite 111 Donnerstag, 11. Juli 2019 12:20 12DA Betjening TCX07, TCX14, TCX21, TCX35

• Vælg et anvendelsessted, der er godt ventileret og beskyttet mod sol.

• Hvis du vil indstille en forøget energieffektivitet og en begrænset kølekapacitet for køleapparatet, skal du anvende køleapparatets ECO-modus (TCX14, TCX21, TCX35).

• Lad først varm mad afkøle, før du holder den kold i apparatet.

• Åbn ikke køleapparatet hyppigere end nødvendigt.

• Lad ikke køleapparatet forblive åbent længere end nødvendigt.

6.2 Tilslutning til cigarettænderen

Af sikkerhedsmæssige årsager er køleboksen udstyret med et elektronisk system, så man undgår at vende på polerne. Det beskytter køleboksen mod kortslutning, når den tilsluttes til et batteri. ADVARSEL! Brandfare

• Når apparatet positioneres, skal det sikres, at strømledningen sidder i klemme eller beskadiges.

• Placér ikke flere bærbare stikdåser eller bærbare strømforsyninger i bagved apparatet. BEMÆRK Før du tager det nye køleapparat i brug, bør du af hygiejniske årsager rengøre det indvendigt og udvendigt med en fugtig klud (se også kapit- let „Rengøring og vedligeholdelse“ på side 117). BEMÆRK En ventilator indvendigt i køleapparatet sørger for, at den kolde luft cir- kulerer inde i boksen. Dermed opnås en bedre kølekapacitet. For at den kolde luft ikke forsvinder ud, når køleapparatet åbnes, er det udstyret med en kontakt, som slukker for ventilatoren, så snart låget åbnes. BEMÆRK Når du tilslutter køleapparatet til cigarettænderen i køretøjet, skal du evt. slå tændingen til, så apparatet forsynes med strøm. TCX07-TCX35-OPM-EMEA16.book Seite 112 Donnerstag, 11. Juli 2019 12:20 12DA TCX07, TCX14, TCX21, TCX35 Betjening

6.3 Anvendelse af batteriovervågningen

(TCX14, TCX21, TCX35) Apparatet er udstyret med en flertrins batteriovervågning, der beskytter køretøjets batteri mod for kraftig afladning ved tilslutning til køretøjets jævnstrømsnet. Hvis køleboksen anvendes, når køretøjets tænding er slået fra, frakobles køleboksen automatisk, så snart forsyningsspændingen falder under et indstillet niveau. Køle- boksen tilkobles igen, når batteriet er opladet og gentilkoblingsspændingen nået.

6.4 Åbning af køleboksen

➤ Kun TCX35: Lås køleapparatet op (fig. 2, side 3). ➤ Åbn køleapparatet. VIGTIGT! Fare for skade! Når det er frakoblet af batteriovervågningen, oplades batteriet ikke læn- gere fuldstændigt. Undgå at starte flere gange eller at forsyne strømfor- brugere uden længere opladningsfaser. Sørg for, at batteriet oplades igen. Batteriovervågningsmodus LOW HIGH Frakoblingsspænding ved 12 V 10,1 V 11,7 V Gentilkoblingsspænding ved 12 V 11,5 V 13,1 V Frakoblingsspænding ved 24 V 21,5 V 24,6 V Gentilkoblingsspænding ved 24 V 23,0 V 26,2 V BEMÆRK Hvis køleboksen forsynes fra startbatteriet, skal batteriovervågningsmo- dusen „HIGH“ vælges. Hvis køleboksen er tilsluttet til et forsyningsbat- teri, er batteriovervågningsmodusen „LOW“ tilstrækkelig. TCX07-TCX35-OPM-EMEA16.book Seite 113 Donnerstag, 11. Juli 2019 12:20 12DA Betjening TCX07, TCX14, TCX21, TCX35

6.5 Tilslutning af køleboksen (TCX07)

➤ Stil køleboksen på et fast underlag. Tilslutning til 230 Vw ➤ Forbind 230 V-tilslutningskablet med netadapteren. ➤ Sæt den anden ende af 230 V-tilslutningskablet i bøsningen på køleboksen. ➤ Tilslut netadapteren til en stikdåse. ✓ Lysdioden på netadapteren lyser grønt. Tilslutning til 12 Vg

➤ Sæt den ene ende af 12 V-tilslutningskablet i bøsningen på køleboksen. ➤ Tilslut den anden ende af 12 V-tilslutningskablet til cigarettænderen i køretøjet (fig. 5, side 4). Tilkobling af køleboksen ➤ Skub kontakten på betjeningspanelet (fig. 4 3, side 4) til positionen „HEISS/ HOT“ (VARM) eller „KALT/COLD“ (KOLD) for at tænde køleboksen. ✓ Køleboksen starter med at køle eller at opvarme det indvendige rum: BEMÆRK Stikket er sikret mod ombytning af polerne: Du kan kun sætte det i stikket (fig. 4 1, side 4) i en retning. Driftsindikator Driftsmodus Rød (fig. 4 2, side 4) Opvarmning Grøn (fig. 4 4, side 4) Afkøling TCX07-TCX35-OPM-EMEA16.book Seite 114 Donnerstag, 11. Juli 2019 12:20 12DA TCX07, TCX14, TCX21, TCX35 Betjening

6.6 Tilslutning af køleboksen (TCX14, TCX21, TCX35)

➤ Stil køleboksen på et fast underlag. ➤ Tilslut køleapparatet. – til en vekselstrømsstikdåse med det medfølgende vekselstrømstilslutningska- bel (fig. 1 2, side 3) eller … – til jævnstrømsstikdåsen i køretøjet med det medfølgende jævnstrømstilslut- ningskabel (fig. 1 3, side 3) (fig. 5, side 4). ➤ Tryk på knappen „P“ på betjeningspanelet for at tænde for køleboksen. ✓ Køleboksen starter med at afkøle eller opvarme det indvendige rum:

6.7 Skift mellem afkøling og opvarmning

TCX07 ➤ Hvis du vil skifte mellem afkøling og opvarmning, skal du skubbe kontakten på betjeningspanelet (fig. 4 3, side 4) til positionen „HEISS/HOT“ (VARM) eller „KALT/COLD“ (KOLD). ✓ Den røde eller grønne driftsindikator lyser, og apparatet begynder at afkøle/ opvarme. ➤ Hvis du vil afkølingen eller opvarmningen, skal du skubbe kontakten på betjeningspanelet (fig. 4 3, side 4) til positionen „AUS/OFF“ (FRA). ➤ Når du tager køleboksen ud af drift, skal du trække tilslutningskablet ud. VIGTIGT! Sørg for at der kun er genstande eller varer i køleboksen, der må afkøles eller opvarmes til den valgte temperatur. Driftsvisning Driftsmodus Rød (fig. 3 2, side 3) Opvarmning Blå (fig. 3 3, side 3) Afkøling TCX07-TCX35-OPM-EMEA16.book Seite 115 Donnerstag, 11. Juli 2019 12:20 12DA Betjening TCX07, TCX14, TCX21, TCX35

➤ Hvis du vil skifte mellem afkøling og opvarmning skal du trykke på knappen „HOT/COLD“.

✓ Den røde eller den blå funktionsvisning lyser, og boksen begynder at køle/ varme. ➤ Hvis du vil afslutte afkølingen/opvarmningen skal du trykke på knappen „P“. ➤ Når du tager køleboksen ud af drift, afbryde apparatet fra strømnettet.

6.8 Valg af temperatur (TCX14, TCX21, TCX35)

Den indstillede temperaturstatusvisning (fig. 3 5, side 3) viser den indstillede tem- peratur. Køle- eller varmeintensiteten forøges sammen med et forøget antal lysende LED’er.

Rummets indvendige midtertemperatur ved ca. 25 °C udenomstemperatur: ➤ For at vælge køle- eller varmetemperaturen skal du trykke flere gange på knap- pen „ “, indtil det krævede antal LED’er lyser. BEMÆRK Køleboksens styring har en hukommelsesfunktion: Den husker det valgte temperaturområde for hver modus (køling og varme). På den måde indstilles det tidligere valgte temperaturområde for den pågældende modus ved hver tilkobling eller omstilling. BEMÆRK Følgende temperaturvisninger er underlagt tolerancer og afhænger af målepositionen. Statusvisning (fig. 3 5, side 3) Indvendig temperatur Køling 7 oplyste LED’er Ca. 1 °C (TCX14) Ca. 3 °C (TCX21, TCX35) 1 oplyst LED Ca. 16 °C (ECO-modus) Opvarmning 7 oplyste LED’er Ca. 65 °C 1 oplyst LED Ca. 48 °C TCX07-TCX35-OPM-EMEA16.book Seite 116 Donnerstag, 11. Juli 2019 12:20 12DA TCX07, TCX14, TCX21, TCX35 Rengøring og vedligeholdelse

6.9 Aftagning af låget

Køleboksens låg kan tages af (fig. 6, side 4): ➤ Åbn låget så meget, at det står i en vinkel på ca. 30° i forhold til boksen. ➤ Træk låget frem, og løft det derefter skråt af. 7 Rengøring og vedligeholdelse

➤ Rengør af og til apparatet indvendigt og udvendigt med en fugtig klud. ➤ Sørg for, at apparatets ventilations- og udluftningsåbninger er fri for støv og urenhededer, så varmen, der opstår under driften, kan ledes bort, og apparatet ikke tager skade. 8 Bortskaffelse ➤ Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse. ADVARSEL! Livsfare på grund af elektrisk stød Afbryd før rengøring og vedligeholdelse apparatet fra nettet. VIGTIGT! Fare for beskadigelse!

• Rengør aldrig køleapparatet under rindende vand eller i opvaskevand.

• Anvend ikke skrappe rengøringsmidler eller hårde genstande ved rengøringen, da de kan beskadige køleapparatet. TCX07-TCX35-OPM-EMEA16.book Seite 117 Donnerstag, 11. Juli 2019 12:20 12DA Afhjælpning af fejl TCX07, TCX14, TCX21, TCX35

9 Afhjælpning af fejl Fejl Mulig årsag Forslag til løsning Boksen fungerer ikke, og ventilationshjulet, der kan ses udefra, kører ikke rundt. Der er ikke strøm på jævnstrømsstikdåsen i køretøjet. I de fleste køretøjer skal tændingen være slået til, for at jævnstrømsstikdåsen har spænding. Tændingen er slået til, og boksen fungerer ikke. Jævnstrømsstikdå- sens fatning er snav- set. Konsekvensen er en dårlig elektrisk for- bindelse. Rengør fatningen til jævnstrømsstikdåsen med en ikke-metallisk børste og et opløs- ningsmiddel, så det midterste kontaktben er rent. Hvis stikket bliver meget varmt i jævns- trømsstikdåsens fatning, skal fatningen enten rengøres, eller stikket er muligvis ikke samlet rigtigt. Jævnstrømsstikkets sikring er brændt over. Udskift jævnstrømsstikdåsens sikring (fig. 7 1, side 5) med en sikring af samme værdi Køretøjets sikring er brændt over. Udskift køretøjets sikring til jævnstrøms- stikdåsen (normalt 15 A) (se køretøjets betjeningsvejledning). Boksen køler ikke til- fredsstillende, og det udvendige ventilator- hjul kører ikke. Ventilatormotoren er defekt. Reparationen kan kun foretages af et auto- riseret kundeservicecenter. Boksen køler ikke til- fredsstillende, og det udvendige ventilator- hjul kører ikke. Ventilatormotoren til den indvendige venti- lator er defekt. Peltier elementet er defekt. Den integrerede kom- ponent til strømnettet er defekt. TCX07-TCX35-OPM-EMEA16.book Seite 118 Donnerstag, 11. Juli 2019 12:20 12DA TCX07, TCX14, TCX21, TCX35 Tekniske data

10 Tekniske data TCX 07Artikel-nr. 9600025390, 9600025391Forsyningsspænding: 12 Vg230 Vw (med strømadapter) Strømforsyning: 38 W (12 Vg) 43 W (230 Vw)Indvendigt temperatur-område– Køling: maks. 25 °C under udenomstemperaturen– Opvarmning: maks. 65 °CBruttoindhold: 7 lVægt: 2,8 kg (uden strømadapter)Inspektion/certifikat

Forsyningsspænding: 12/24 Vg 220 – 240 Vw Strømforsyning: 46 W (12 Vg) 50 W (24 Vg) 64 W (230 Vw) 8,5 W (AC, ECO-modus) 8,8 W (AC, ECO-modus) Indvendigt temperatur- område (7 til 1 LED’er) – Køling: 1 °C til 16 °C 3 °C til 16 °C (maks. 27 °C under udenomstemperaturen) Indvendigt temperatur- område (7 til 1 LED’er) – Opvarmning: 48 °C til 65 °C Kategori: Spisekammer Energieffektivitets- klasse: A++ Energiforbrug: 74 kWh/årligt 77 kWh/årligt Bruttoindhold: 14 l 21 l 35 l Anvendeligt indhold: 13,5 l 20 l 33 l Klimaklasse: T Udenomstemperatur: +16 °C til +43 °C Lydemission: 41 dB(A) Vægt: 5,8kg 7,3kg 10,6kg Inspektion/certifikat
