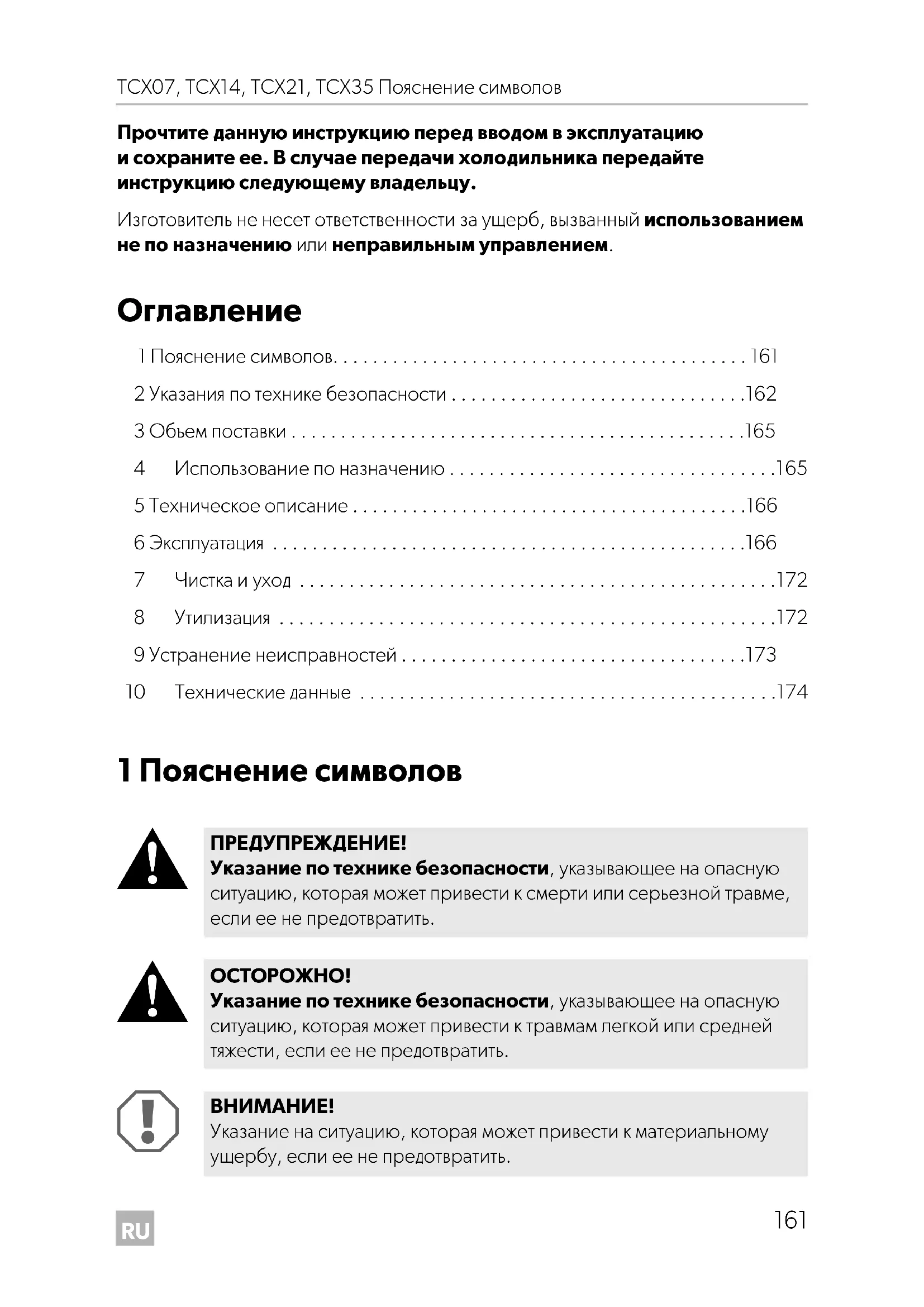

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TropiCool TCX 14 DOMETIC

Прочтите данную инструкцию перед вводом в эксплуатацию и сохраните ее. В случае передачи холодильника передайте инструкцию следующему владельцу. Изготовитель не несет ответственности за ущерб, вызванный использованием не по назначению или неправильным управлением.

ПРЕДУПРЕЖДЕНИЕ! Указание по технике безопасности, указывающее на опасную ситуацию, которая может привести к смерти или серьезной травме, если ее не предотвратить.

Указание по технике безопасности, указывающее на опасную ситуацию, которая может привести к травмам легкой или средней тяжести, если ее не предотвратить.

Указание на ситуацию, которая может привести к материальному ущербу, если ее не предотвратить. TCX07-TCX35-OPM-EMEA16.book Seite 161 Donnerstag, 11. Juli 2019 12:20 12RU Указания по технике безопасности TCX07, TCX14, TCX21, TCX35

2 Указания по технике безопасности

2.1 Общая безопасность

ПРЕДУПРЕЖДЕНИЕ! Несоблюдение этих предупреждений может привести к смерти или серьезной травме. Опасность для жизни из-за поражения электрическим током

• Запрещается вводить прибор в работу, если он имеет видимые повреждения,

• В случае повреждения питающего кабеля данного прибора он – во избежание опасностей – должен быть заменен изготовителем, сервисным центром или имеющим аналогичную квалификацию персоналом.

• Ремонт данного прибора разрешается выполнять только специали- стам. Неправильно выполненный ремонт может приводить ксерьезным опасностям. Опасность для здоровья

• Это устройство может использоваться детьми с 8-ми лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными возможностями или при недостатке необходимого опыта и знаний только под присмотром или после прохождения инструктажа по безопасному использованию устройства, если они понимают опасности, которые при этом могут возникнуть.

• Детям запрещается играть с устройством.

• Запрещается выполнять очистку и пользовательское техническое обслуживание детям без присмотра.

• Детям в возрасте от 3 до 8 лет разрешается загружать и разгружать холодильные устройства. Опасность взрыва

• Не храните в приборе взрывоопасные вещества, например, аэро- зольные баллоны с горючим газами-вытеснителями.

Дополнительная информация по управлению продуктом. TCX07-TCX35-OPM-EMEA16.book Seite 162 Donnerstag, 11. Juli 2019 12:20 12RU TCX07, TCX14, TCX21, TCX35 Указания по технике безопасности

ОСТОРОЖНО! Несоблюдение этих предостережений может привести к травме легкой или средней степени тяжести. Опасность для жизни из-за поражения электрическим током

• Отсоединяйте прибор от сети – перед каждой чисткой и уходом – после каждого использования Опасность для здоровья

• Продукты питания разрешается хранить только в оригинальной упаковке или подходящих емкостях.

ВНИМАНИЕ! Опасность повреждения

• Сравните значения напряжения, указанные на заводской табличке, с характеристиками имеющегося источника питания.

• Присоединяйте прибор следующим образом: – соединительным кабелем постоянного тока к источнику питания постоянного тока в автомобиле – или соединительным кабелем переменного тока к сети пере- менного тока

• Не вытаскивайте штекер из розетки за питающий кабель.

• Если холодильник присоединен к розетке постоянного тока: Отсоедините холодильник и другие потребители от аккумулятор- ной батареи, прежде чем присоединить устройство для ускорен- ного заряда.

• Если холодильник присоединен к розетке постоянного тока: Прервите соединение или выключите холодильник перед выключе- нием двигателя. В противном случае аккумуляторная батарея может разрядиться.

• Холодильник не предназначен для транспортировки едких или содержащих растворители веществ.

• Этот холодильный аппарат содержит в своей изоляции горючий циклопентан. Газы в изоляционном материале требуют особого метода утилизации. После окончания срока службы холодильного аппарата сдайте его должным образом в центр по утилизации. TCX07-TCX35-OPM-EMEA16.book Seite 163 Donnerstag, 11. Juli 2019 12:20 12RU Указания по технике безопасности TCX07, TCX14, TCX21, TCX35

2.2 Техника безопасности при работе прибора

ОСТОРОЖНО! Несоблюдение этих предостережений может привести к травме легкой или средней степени тяжести. Опасность для жизни из-за поражения электрическим током

• Перед вводом в эксплуатацию убедитесь в том, что питающий кабель и штекер сухие. Опасность для здоровья

• Удерживание двери охлаждающего устройства открытой в течение длительного времени может привести к существенному повыше- нию температуры внутри устройства.

• Регулярно очищайте поверхности, которые могут контактировать с пищевыми продуктами и доступными сливными системами.

• Храните сырое мясо и рыбу в устройстве в подходящих контейне- рах, чтобы они не соприкасались с другими продуктами питания или не капали на них.

• Если устройство не используется в течение длительного времени: – Отключите устройство. – Разморозьте устройство. – Очистите и просушите устройство. – Оставьте дверцу открытой, чтобы предотвратить образование плесени в устройстве.

ВНИМАНИЕ! Опасность повреждения

• Не используйте электрические приборы внутри холодильника, за исключением случаев, когда эти приборы рекомендованы для этого изготовителем.

• Не устанавливайте прибор вблизи открытого огня или других источников тепла (радиаторов отопления, сильных солнечных лучей, газовых печей и т. п.).

• Опасность перегрева! Следите за тем, чтобы со всех четырех сторон охлаждающего устройства имелось свободное пространство не менее 50 мм для надлежащей вентиляции. Поддерживайте зону вентиляции свобод- ной от любых объектов, которые могут ограничить воздушный поток к охлаждающим компонентам. Не размещайте охлаждающее устройство в закрытых отсеках или в зонах, в которых отсутствует поток воздуха или же он минимален.

• Следите за тем, чтобы не перекрывались вентиляционные отвер-

• Запрещается заполнять внутреннее пространство жидкостями или

• Не погружайте прибор в воду.

• Предохраняйте прибор и кабели от действия жары и влаги. 3Объем поставки Перед вводом прибора в эксплуатацию проверьте, имеются ли все входящие в объем поставки детали. 4 Использование по назначению Холодильник предназначен для охлаждения и поддержания в разогретом состоя- нии продуктов питания. Прибор подходит также для применения в кемпингах. Все материалы, используемые в холодильнике, не вызывают опасений для про- дуктов питания. Охлаждающее устройство пригодно для использования в кемпингах. Запрещается подвергать прибор воздействию дождя.

№ на рис. 1, стр. 3Кол-во Наименование1 1 Термоэлектрический холодильник2 1 Соединительный кабель переменного тока3 1 Соединительный кабель постоянного тока– 1 Инструкция по эксплуатации ОСТОРОЖНО! Опасность для здоровья! Проверьте, соответствует ли холодопроизводительность прибора требованиям продуктов питания или медикаментов, которые нужно

5 Техническое описание Охлаждающее устройство пригодно для мобильного использования. Оно может охлаждать продукты до макс. 27 °C (TCX07: 25 °C) ниже температуры окружаю- щей среды (термостатическое отключение при температуре около 2 °C) или под- держивать их в разогретом до макс. 65 °С состоянии. Охлаждающее устройство представляет собой износостойкий термоэлектриче- ский холодильник с вентиляторным отводом тепла.

Если устройство достигает установленного температурного диапазона, оно авто- матически переключается в режим энергосбережения. В этом режиме потребля- ется только та энергия, которая требуется для достижения температуры внутри устройства. Охлаждающее устройство оснащено автоматической приоритетной схемой. Она гарантирует, что при одновременном подключении к сети переменного тока и к аккумулятору 12/24 В используется сеть переменного тока. 6Эксплуатация

ПРЕДУПРЕЖДЕНИЕ! Опасность пожара

• При установке устройства шнур питания не должен быть зажат или

• Не располагайте позади устройства выносные переходники и удлинители с несколькими розетками.

Перед вводом нового охлаждающего устройства в работу его, в гигиенических целях, следует протереть снаружи и изнутри влаж- ной тряпкой (см. также гл. «Чистка и уход» на стр. 172). TCX07-TCX35-OPM-EMEA16.book Seite 166 Donnerstag, 11. Juli 2019 12:20 12RU TCX07, TCX14, TCX21, TCX35 Эксплуатация

6.1 Советы по энергосбережению

• Выбирайте хорошо проветриваемое, защищенное от солнечных лучей место применения.

• Если Вы хотите отрегулировать повышенную энергоэффективность и ограниченную холодопроизводительность холодильника, то воспользуйтесь режимом работы холодильника ECO (TCX14, TCX21, TCX35).

• Дайте теплым блюдам охладиться, прежде чем поддерживать их в холодном состоянии в холодильнике.

• Не открывайте холодильник чаще, чем это действительно необходимо.

• Не оставляйте холодильник открытым дольше, чем это действительно необходимо.

6.2 Присоединение к прикуривателю

В целях безопасности холодильник оснащен электронной системой, предотвра- щающей перепутывание полярности. Она защищает холодильник от короткого замыкания при присоединении к батарее.

6.3 Использование устройства слежения за аккумуля-

тором (TCX14, TCX21, TCX35) Прибор оснащен многоуровневым устройством слежения за аккумулятором, которое защищает аккумуляторную батарею автомобиля от глубокого разряда при присоединении к бортовой электрической сети постоянного тока.

Вентилятор внутри охлаждающегося устройства обеспечивает цирку- ляцию холодного воздуха. Благодаря этому достигается лучшая мощ- ность охлаждения. Во избежание выхода холодного воздуха при открытии охлаждающееся устройство, оно оснащено выключателем, который выключает вентилятор, как только открывается крышка.

Если Вы присоединяете холодильник к прикуривателю в Вашем автомобиле, то учтите, что, при известных обстоятельствах, для питания прибора необходимо включить зажигание. TCX07-TCX35-OPM-EMEA16.book Seite 167 Donnerstag, 11. Juli 2019 12:20 12RU Эксплуатация TCX07, TCX14, TCX21, TCX35

Если холодильник работает при выключенном зажигании в автомобиле, то холо- дильник отключается автоматически, как только напряжение питания падает ниже установленного значения. Холодильник включается снова, когда благодаря заряду батареи достигается напряжение повторного включения.

В режиме «HIGH» устройство слежения за аккумулятором срабатывает быстрее, чем на уровне «LOW» (см. следующую таблицу). ➤ Для выбора режима работы устройства слежения за аккумулятором переме- стите выключатель (рис. 1 4, стр. 3) в соответствующее положение. ➤ Для деактивирования режима работы устройства слежения за аккумулятором переместите выключатель (рис. 1 4, стр. 3) в положение «OFF».

6.4 Открытие холодильника

➤ Только TCX35: Разблокируйте холодильник (рис. 2, стр. 3). ➤ Откройте холодильник. ВНИМАНИЕ! Опасность повреждений! После выключения устройством слежения за аккумулятором аккуму- лятор больше не будет полностью заряжен. Избегайте многократных запусков или эксплуатации потребителей тока без длительных фаз зарядки. Регулярно заряжайте аккумулятор. Режим работы устройства слежения за аккуму-

LOW HIGH Напряжение выключения при 12 В 10,1 В 11,7 В Напряжение повторного включения при 12 В 11,5 В 13,1 В Напряжение выключения при 24 В 21,5 В 24,6 В Напряжение повторного включения при 24 В 23,0 В 26,2 В

Если питание холодильника осуществляется от стартерной аккумуля- торной батареи, то выберите режим работы устройства слежения за аккумулятором «HIGH». Если питание холодильника осуществляется от питающей аккумуляторной батареи, то достаточно режима работы устройства слежения за аккумулятором «LOW». TCX07-TCX35-OPM-EMEA16.book Seite 168 Donnerstag, 11. Juli 2019 12:20 12RU TCX07, TCX14, TCX21, TCX35 Эксплуатация

6.5 Включение холодильника (TCX07)

➤ Установите холодильник на прочную опору. Подключение к сети 230 Вw ➤ Соедините кабель 230 В с сетевым адаптером. ➤ Вставьте другой конец соединительного кабеля 230 В в гнездо холодильника. ➤ Присоедините сетевой адаптер к розетке. ✓ Светодиод сетевого адаптера горит зеленым светом. Подключение к сети 12 Вg

➤ Вставьте один конец соединительного кабеля 12 В в гнездо холодильника. ➤ Вставьте другой конец соединительного кабеля 12 В в прикуриватель автомобиля (рис. 5, стр. 4). Включение холодильника ➤ Передвиньте переключатель на панели управления (рис. 4 3, стр. 4) в положение «HEISS/HOT» (ГОРЯЧО) или «KALT/COLD» (ХОЛОДНО), чтобы включить холодильник. ✓ Холодильник начинает охлаждать или нагревать внутреннее пространство.

6.6 Включение холодильника (TCX14, TCX21, TCX35)

➤ Установите холодильник на прочную опору.

Штекер имеет защиту от переполюсовки. Вы можете вставить его только в одном направлении в гнездо (рис. 4 1, стр. 4). Индикатор Режим работы красный (рис. 4 2, стр. 4) Нагрев зеленый (рис. 4 4, стр. 4) Охлаждение

Следите за тем, чтобы в холодильнике находились только предметы и продукты, которые разрешается охлаждать или разогревать до выбранной температуры. TCX07-TCX35-OPM-EMEA16.book Seite 169 Donnerstag, 11. Juli 2019 12:20 12RU Эксплуатация TCX07, TCX14, TCX21, TCX35

➤ Присоедините холодильник – входящим в комплект поставки соединительным кабелем переменного тока (рис. 1 2, стр. 3) к розетке переменного тока или ... – входящим в комплект поставки соединительным кабелем постоянного тока (рис. 1 3, стр. 3) к розетке постоянного тока в автомобиле (рис. 5, стр. 4). ➤ Для включения холодильника нажмите кнопку «P» на панели управления. ✓ Холодильник начинает охлаждать или нагревать внутреннее пространство:

6.7 Переключение между охлаждением и нагревом

TCX 07 ➤ Если вы хотите переключить между режимами Охлаждение и Нагрев, передвиньте переключатель (рис. 4 3, стр. 4) в положение «HEISS/HOT» (ГОРЯЧО) или «KALT/COLD» (ХОЛОДНО). ✓ Загорается красный или зеленый индикатор и прибор начинает охлаждение/

➤ Если вы хотите завершить процесс охлаждения или нагрева, передвиньте переключатель на панели управления (рис. 4 3, стр. 4) в положение «AUS/ OFF» (ВЫКЛ.). ➤ При выводе холодильника из эксплуатации выньте питающий кабель из

➤ Для переключения между охлаждением и нагревом нажмите кнопку «HOT/ COLD».

Индикатор Режим работы красный (рис. 3 2, стр. 3) Нагрев синий (рис. 3 3, стр. 3) Охлаждение

Устройство управления холодильника имеет функцию памяти: она запоминает выбранный диапазон температур для каждого режима (охлаждения и нагрева). Благодаря этому при каждом включении или переключении настраивается ранее выбранный диапазон темпера- тур соответствующего режима. TCX07-TCX35-OPM-EMEA16.book Seite 170 Donnerstag, 11. Juli 2019 12:20 12RU TCX07, TCX14, TCX21, TCX35 Эксплуатация

✓ Загорается красный или синий индикатор, и прибор начинает охлаждение/

➤ Если Вы хотите завершить процесс охлаждения или нагрева, то нажмите кнопку «P». ➤ Когда Вы выводите холодильник из работы, отсоедините его от сети.

6.8 Выбор температуры (TCX14, TCX21, TCX35)

Индикатор состояния установленной температуры (рис. 3 5, стр. 3) показывает выбранную температуру. С увеличением количества светящихся светодиодов интенсивность охлаждения или нагрева также увеличивается.

Температура в центре камеры при температуре окружающей среды ок. 25 °C: ➤ Чтобы выбрать температуру охлаждения или нагрева, нажимайте кнопку « » до тех пор, пока не загорится необходимое количество светодиодов.

Вы можете снять крышку холодильника (рис. 6, стр. 4): ➤ Откройте крышку так, чтобы она находилась под углом около 30° к холодильнику. ➤ Потяните крышку на себя, а затем поднимите ее под углом.

Следующие значения температур могут иметь погрешность и зависят от точки измерения. Индикатор состояния (рис. 3 5, стр. 3) Внутренняя температура

7 светящихся светодиодов ок. 1 °C (TCX14) ок. 3 °C (TCX21, TCX35) 1 светящийся светодиод ок. 16 °C (режим ECO)

➤ Периодически очищайте прибор снаружи и изнутри влажной тряпкой. ➤ Убедитесь в том, что приточно-вытяжные вентиляционные отверстия очищены от пыли загрязнений, чтобы можно было отвести возникающее при работе тепло и предотвратить опасность повреждения прибора. 8Утилизация ➤ По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации. ПРЕДУПРЕЖДЕНИЕ! Опасность для жизни из-за поражения электрическим током Перед чисткой и уходом всегда отсоединяйте прибор от сети. ВНИМАНИЕ! Опасность повреждения!

• Категорически запрещается чистить прибор под струей воды или даже в емкости с водой.

• Не используйте для чистки абразивные чистящие средства или острые предметы, т. к. они могут привести к повреждениям холодильника. TCX07-TCX35-OPM-EMEA16.book Seite 172 Donnerstag, 11. Juli 2019 12:20 12RU TCX07, TCX14, TCX21, TCX35 Устранение неисправностей

9 Устранение неисправностей Неисправность

Вариант устранения Холодильник не работает, а видимая снаружи крыльчатка вентилятора не

в автомобиле отсут- ствует напряжение. В большинстве автомобилей для подачи напряжения на розетку постоянного тока необходимо включить зажигание. Зажигание включено, но холодильник не

Патрон розетки постоянного тока загрязнен. Это ведет к плохому электриче- скому контакту. Неметаллической щеткой и раствори- телем очистить патрон прикуривателя, чтобы был чистым средний контактный

Если штекер сильно нагревается в розетке постоянного тока, то либо необходимо очистить патрон, либо, вероятно, что неправильно собран

Перегорел предо- хранитель штекера постоянного тока. Заменить предохранитель (рис. 7 1, стр. 5) штекера постоянного тока аналогичным предохранителем. Перегорел предо-

в бортовой сети авто-

Замените предохранитель розетки постоянного тока (обычно 15 A) (при этом соблюдайте инструкцию по экс- плуатации автомобиля). Холодильник охлаждает неудовлет- ворительно, а наружная крыльчатка вентилятора не

вентилятора. Ремонт разрешается выполнять только авторизованному сервисному центру. Холодильник охлаж- дает неудовлетвори- тельно, а наружная крыльчатка вентиля- тора вращается.

внутреннего вентилятора. Неисправен элемент

Поврежден встроен- ный блок питания от

10 Технические данные TCX 07Арт. №: 9600025390, 9600025391Входное напряжение: 12 Вg 230 Вw (с адаптером питания) Потребляемая мощность: 38 Вт (12 Вg)) 43 Вт (230 Вw)Диапазон внутрен-ней температуры– Охлаждение: макс. 25 °C ниже температуры окружающей среды– Нагрев: макс. 65 °CПолный объем: 7 лВес: 2,8 кг (без адаптера питания)Испытания/сертификат:TCX 14 TCX 21 TCX 35Арт. №: 960001331996000139299600013320960001393096000133219600013931Входное напряжение: 12/24 Вg220 – 240 ВwПотребляемая мощность:46 Вт (12 Вg)50 Вт (24 Вg)64 Вт (230 Вw)8,5 Вт(переменный ток, режим ECO)8,8 Вт(переменный ток, режим ECO)Диапазон внутрен-ней температуры (от 7 до 1 светодиода) – Охлаждение: от 1 °C до 16 °C от 3 °C до 16 °C (макс. 27 °C ниже температуры окружающей среды)

Диапазон внутрен- ней температуры (от 7 до 1 светодиода) – Нагрев: от 48 °C до 65 °C Категория: Кладовая для провизии Класс энергоэффек-

74 кВт-ч/год 77 кВт-ч/год Полный объем: 14 л 21 л 35 л Полезный объем: 13,5 л 20 л 33 л Климатический

Температура окружа- ющей среды: от +16 °C до +43 °C Акустическая

41 дБ(A) Вес: 5,8 кг 7,3 кг 10,6 кг
