NÁVOD K OBSLUZE TropiCool TCX 14 DOMETIC
SK Termoelektrický chladiaci box
Návod na obsluhu....190
CS Termoelektrický chladicí box
Návod k obsluze....204
2.1 Všeobecná bezpečnost'
Nebezpečenstvo ohrozenia života zásahom elektrického prúdu
Nebezpečenstvo výbuchu
Nebezpečenstvo ohrozenia života zásahom elektrického prúdu
- Odpojte zariadenie z el. siete
– pred každým čistením a ošetrovaním
- po každom použití
Ohrozenie zdravia
Nebezpečenstvo ohrozenia života zásahom elektrického prúdu
- Zariadenie vypnite.
- Z a r i a d e n i e o d m r a z t e .
– Zariadenie vyčistte a vysušte.
– Nechajte otvorené dvere, aby ste zabránili tvorbe plesní.
POZOR! Nebezpečenstvo poškodenia
11 Termoelektrický chladiaci box
21 Pripájací kábel na striedavý prúd
31 Pripájací kábel na jednosmerný prúd
- 1 Návod na obsluhu
Ked'je chladiaci box napájaný štartovacou batériou, zvol'te režim s indikátorom batérie „HIGH“. Ked'je chladiaci box pripojený k napájacej batérii, stačí režim s indikátorom batérie „LOW“.
6.4 Otvorenie chladiaceho boxu
▶ Len TCX35: Odomknite chladiaci box (obr. 2, strane 3).
▶Otvorte chladiaci box.
6.5 Zapnutie chladiaceho boxu (TCX07)
▶ Stlačte tlačidlo „” na ovládacom paneli, čím chladiaci box zapnete.
VÝSTRAHA! Nebezpečenstvo ohrozenia života zásahom elektrického prúdu
Pred každým čistením a ošetrovaním odpojte zariadenie od siete.
POZOR! Nebezpečenstvo poškodenia!

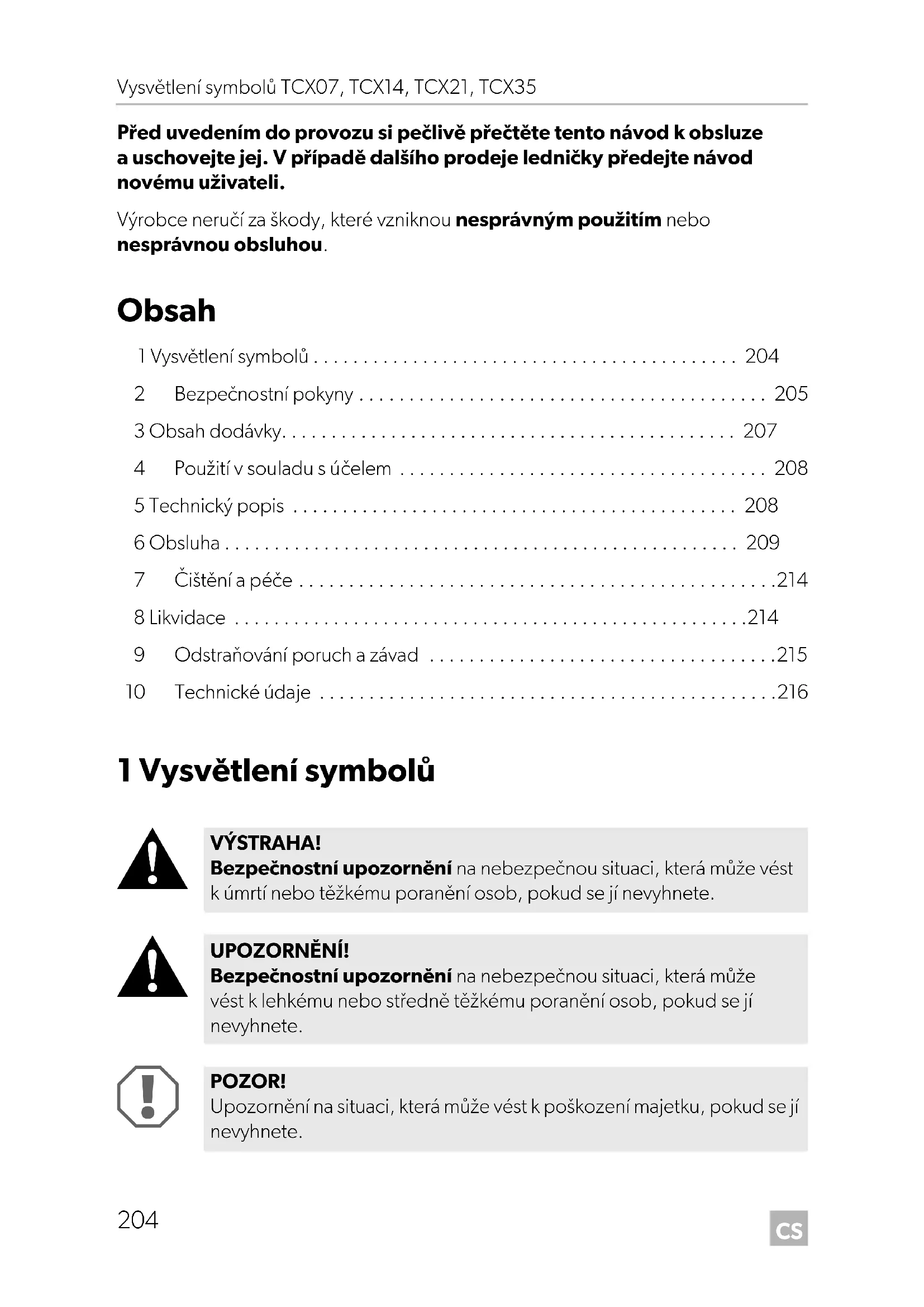

Před uvedením do provozu si pečlivě přečtěte tento návod k obsluze a uschovejte jej. V případě dalšího prodeje ledničky předejte návod novému uživateli.
Výrobce neručí za škody, které vzniknou nesprávným použitím nebo nesprávnou obsluhou.
Obsah
1 Vysvětlení symbolů 204
2 Bezpečnostní pokyny 205
3 Obsah dodávky.... 207
4 Použití v souladu s účelem 208
5 Technický popis 208
6 Obsluha 209
7 Čištění a péče .....214
8 Likvidace ....214
9 Odstraňování poruch a závad .....215
10 Technické údaje .....216
1 Vysvětlení symbolů
VÝSTRAHA!
Bezpečnostní upozornění na nebezpečnou situaci, která může vést k úmrtí nebo těžkému poranění osob, pokud se jí nevyhnete.
UPOZORNĚNÍ!
Bezpečnostní upozornění na nebezpečnou situaci, která může vést k lehkému nebo středně těžkému poranění osob, pokud se jí nevyhnete.
POZOR!
Upozornění na situaci, která může vést k poškození majetku, pokud se jí nevyhnete.
POZNÁMKA
Doplňující informace týkající se obsluhy výrobku.
2 Bezpečnostní pokyny
2.1 Obecná bezpečnost
VÝSTRAHA! Nedodržení těchto varování by mohlo mít za následek smrt nebo vážné zranění.
Ohrožení života elektrickým proudem
• V prípadě, že je prístroj viditelně poškozen, nesmíte jej používat.
- Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení.
- Opravy tohoto přístroje smí provádět pouze odborníci. Nesprávně provedené opravy mohou způsobit značné škody.
Nebezpečí ohrožení zdraví
- Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud jsou pod dohledem nebo obdržely pokyny týkající se používání přístroje bezpečným způsobem a porozuměly souvisejícím nebezpečím.
- Děti si s přístrojem nesmí hrát.
- Čištění a uživatelem prováděnou údržbu nesmějí provádět děti bez dozoru.
- Děti ve věku 3 až 8 let smí chladicí přístroj nakládat a vykládat.
Nebezpečí výbuchu
- Neskladujte v přístroji výbušné látky, jako např. spreje shořlavýmhnacím plynem.
UPOZORNĚNÍ! Nedodržení těchto upozornění by mohlo mít za následek lehké nebo střední zranění.
Ohrožení života elektrickým proudem
- Přístroj odpojte od sítě:
– Před každým čištěním a údržbou
- Pokaždém použití
Nebezpečí ohrožení zdraví
- Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.
POZOR! Nebezpečí poškození
- Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.
- Ledničku připojte pouze následujícím způsobem:
– Přívodním kabelem na stejnosměrný proud k palubní zásuvce stejnosměrného proudu ve vozidle
– Nebo přívodním kabelem na střídavý proud k síti střídavého proudu
- Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.
- Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Odpojte chladničku a jiné spotřebiče od baterie dříve, než je připojíte k rychlonabíječce.
- Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Po vypnutí motoru přerušte spojení nebo vypněte chladničku. V opačném případě může dojít k vybití baterie.
- Chladnička není vhodná k přepravě leptavých látek nebo látek obsahujících rozpouštědla.
- V izolaci této ledničky je hořlavý cyklopentan. Plyny v izolačním materiálu vyžadují speciální metodu likvidace. Po ukončení životnosti ledničku odevzdejte k řádné likvidaci.
UPOZORNĚNÍ! Nedodržení těchto upozornění by mohlo mít za následek lehké nebo střední zranění.
Ohrožení života elektrickým proudem
- Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.
Nebezpečí ohrožení zdraví
- Otevření chladicího přístroje na delší dobu může způsobit značné zvýšení teploty v přihrádkách přístroje.
- Pravidelně čistěte povrchy, které se mohou dostat do kontaktu spotravinami a přístupnými odtokovými systémy.
- Syrové maso a ryby skladujte ve vhodných nádobách v přístroji tak, aby se nedostaly do styku s jinými potravinami nebo neodkapávaly na jiné potraviny.
- Pokud je přístroj delší dobu nečinný:
– Vypněte přístroj.
- Odmrazte prístroj.
– Vyčistěte a osušte prístroj.
– Dvířka udržujte otevřená, aby se zabránilo tvorbě plísně uvnitř přístroje.
POZOR! Nebezpečí poškození
- Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.
- Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).
- Nebezpečí přehřátí!
Zajistěte, aby bylo vždy kolem chladicího zařízení ze všech čtyř stran alespoň 50 mm volného místa k větrání. Větrací prostor udržujte volný bez jakýchkoli předmětů, které by mohly překážet proudu vzduchu a zabránit tak chlazení součástí zařízení.
Chladicí zařízení neumístujte do uzavřených schránek nebo prostor, kde nemůže proudit vzduch.
- Pamatujte, že nesmějí být zakryty větrací otvory.
- Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.
- Nikdy neponořujte přístroj do vody.
- Chraňte přístroje a kabely před horkem a vlhkem.
3 Obsah dodávky
Č. na obr. 1, strana 3 Množství Název
11 Termoelektrický chladicí box
21 Přívodní kabel pro střídavý proud
31 Stejnosměrný přívodní kabel
- 1 Návod k obsluze
Před uvedením přístroje do provozu se přesvědčte o úplnosti součástí, jež patří k objemu dodávky.
4 Použití v souladu s účelem
Chladicí přístroj je vhodný k chlazení potravin a pokrmů a udržovíní jejich teploty. Přístroj je vhodný také ke kempování.
Veškeré materiály chladničky jsou pro potraviny neškodné.
Chladicí přístroj je vhodný k použití při kempování.
Výrobek nesmíte vystavit dešti.
UPOZORNĚNÍ! Nebezpečí ohrožení zdraví!
Zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům potravin nebo léčiv, které chcete skladovat.
5 T e c h n i c k y
Chladicí přístroj je vhodný k mobilnímu použití. Je určen k chlazení zboží až na max. 27 °C (TCX07: 25 °C) při okolní teplotě (termostatické vypnutí při cca 2 °C) nebo jeho udržování v teple až do max. 65 °C.
Chladicí přístroj je termoelektrický chladič s nízkou úrovní opotřebení a odváděním tepla pomocí ventilátoru.
TCX14, TCX21, TCX35
Pokud přístroj dosáhl nastaveného teplotního rozsahu, automaticky se přepne do režimu úspory energie. V tomto režimu se spotřebovává pouze energie požadovaná k dosažení teploty uvnitř boxu.
Chladicí přístroj je vybaven automatickým prioritním obvodem. Tak je zajištěno, že při současném připojení k napájení střídavého proudu a baterii 12/24 V bude použito napájení střídavého proudu.
6 O b s l u h a
VÝSTRAHA! Nebezpečí požáru
- Při umístění přístroje nesmí být zachycen nebo poškozen přívodní kabel.
- Za přístrojem neumistujte vícenásobné přenosné zásuvky nebo přenosné napájecí zdroje.
POZNÁMKA
Než uvedete nový chladicí přístroj do provozu, měli byste jej z hygienických důvodů očistit vlhkou utěrkou zevnitř i zvenčí (viz také kap. „Čištění a péče“ na stranì 214).
6.1 Tipy k šetření energie
POZNÁMKA
Ventilátor ve vnitřním prostoru chladicího přístroje zajišťuje cirkulaci studeného vzduchu uvnitř skříně. Tak se dosáhne lepšího chladicího výkonu. Aby se studený vzduch nemohl dostat ven při otevírání chladicího přístroje, je vybaven spínačem, kterým se ventilátor vypne, jakmile se víko otevře.
- K používání vyberte dobře větrané místo chráněné před slunečním zářením.
- Pokud si přejete nastavit vyšší efektivitu využití energie a omezený chladicí výkon chladničky, využijte režimu ECO (TCX14, TCX21, TCX35).
- Teplé pokrmy nechejte před uložením do chladničky vychladnout.
- Neotevírejte chladničku častěji, než je nezbytně nutné.
- Nenechávejte chladničku otevřenou déle, než je nezbytně nutné.
6.2 Připojení do autozapalovače
POZNÁMKA
Pokud připojíte chladničku do autozapalovače pamatujte, že možná budete muset zapnout zapalování vozidla, aby bylo zahájeno napájení přístroje.
Z bezpečnostních důvodů je chladicí box vybaven elektronickým systémem, který zabraňuje obrácení polarity. Tím je chladicí box při připojení k baterii chráněn před zkratováním.
6.3 Použití snímače stavu baterie (TCX14, TCX21, TCX35)
Přístroj je vybaven víceúrovňovým snímačem baterie, který chrání vaši baterii při připojování k palubní síti před příliš hlubokým vybitím.
Pokud chladicí box používáte ve vozidle s vypnutým zapalováním, dojde k samočinnému vypnutí chladicího boxu, jakmile napájecí napětí poklesne pod předem definovanou hodnotu. Chladicí box se opět zapne, jakmile je nabitím baterie dosaženo napětí k opětovnému zapnutí.
POZOR! Nebezpečí poškození!
Po vypnutí snímačem baterie nebude baterie již plně nabitá. Zamezte opakovanému spouštění nebo provozu elektrických spotřebičů bez delších fází nabíjení. Zajistěte dobití baterie.
V režimu „HIGH“ je snímač stavu baterie aktivován rychleji než ve stupni „LOW“ (viz tabulka níže).
| Režim snímače stavu baterie LOWHIGH |
| Vypínací napětí při 12 V | 10,1 V | 11,7 V |
| Napětí k opětovnému zapnutí při 12 V | 11,5 V | 13,1 V |
| Vypínací napětí při 24 V | 21,5 V | 24,6 V |
| Napětí k opětovnému zapnutí při 24 V | 23,0 V | 26,2 V |
Spínač (obr. 1 4, strana 3) posuňte do odpovídajícího nastavení, abyste vybrali režim snímače baterie.
Spínač (obr. 1 4, strana 3) posuňte do polohy „OFF“, abyste deaktivovali režim snímače baterie.
POZNÁMKA
Pokud je chladicí box napájen ze startovací baterie, vyberte režim snímače baterie „HIGH“. Pokud je chladicí box připojen k napájecí baterii, stačí režim snímače „LOW“.
6.4 Otevření chladicího boxu
▶ Pouze TCX35: Odemkněte chladničku (obr. 2, strana 3).
▶Otevřete chladničku.
6.5 Zapínání chladicího boxu (TCX07)
▶Postavte chladicí box na pevnou podložku.
Připojení k 230 V\~
▶ Připojte přívodní kabel 230 V k síťovému adaptéru.
Zapojte druhý konec přívodního kabelu 230 V do zdířky v chladicím boxu.
▶Zapojte síťový adaptér do zásuvky.
√Kontrolka LED sitového adaptéru svítí zeleně.
Připojení k 12 V=
POZNÁMKA
Zástrčka je vybavena zabezpečením proti přepólování: Můžete ji zapojit do zásuvky pouze jediným způsobem (obr. 4 A, strana 4).
Zapojte jednu stranu přívodního kabelu 12 V do zdířky v chladicím boxu.
Zapojte druhý konec přívodního kabelu 12 V do zapalovače cigaret ve vozidle (obr. 5, strana 4).
Zapnutí chladicího boxu
▶ Přepněte spínač na ovládacím panelu (obr. 4 C, strana 4) do polohy „HEISS/HOT“ nebo „KALT/COLD“, tím zapnete chladicí box.
√Chladicí box zahájí chlazení popř. ohřev vnitřního prostoru:
Provozní kontrolka Provozní režim
| Červená (obr. 4 B, strana 4) |
Ohřev
Zelená (obr. 4 D, strana 4)
Chlazení
6.6 Zapínání chladicího boxu (TCX14, TCX21, TCX35)
POZOR!
Pamatujte, že v chladicím boxu musejí být pouze výrobky nebo předměty, které je dovoleno zchladit nebo ohřát na nastavenou teplotu.
▶Postavte chladicí box na pevnou podložku.
▶Připojte chladničku
- dodaným přívodním kabelem na střídavý proud (obr. 1 2, strana 3) k zásuvce střídavého proudu nebo...
- dodaným přívodním kabelem na stejnosměrný proud (obr. 1 3, strana 3) k zásuvce stejnosměrného proudu ve vozidle (obr. 5, strana 4).
▶ Stiskněte tlačítko „☐” na ovládacím panelu, tím zapnete chladicí box.
√Chladicí box zahájí chlazení popř. ohřev vnitřního prostoru:
Provozní kontrolka Provozní režim
| Červená (obr. 3 2, strana 3) |
Ohřev
Modrá (obr. 3 3, strana 3)
Chlazení
6.7 Přepínání mezi chlazením a ohřevem
TCX 07
Pokud budete chtít přepínat mezi režimem chlazení a ohřevu, přepněte přepínač na ovládacím panelu (obr. 4 C, strana 4) do polohy „HEISS/HOT“ nebo „KALT/COLD“.
Červená popř. zelená indikace provozního stavu svítí a přístroj spouští chlazení/ohřev.
Pokud budete chtít režim chlazení nebo ohřevu ukončit, přepněte přepínač na ovládacím panelu (obr. 4 C, strana 4) do polohy „VYP/OFF“.
▶ Po vypnutí chladicího boxu odpojte přívodní kabel ze zásuvky.
TCX14, TCX21, TCX35
▶ Pokud si přejete přepnout chlazení a ohřev, stiskněte tlačítko „HOT/COLD“.
POZNÁMKA
Řídicí jednotka chladicího boxu je vybavena pamětí (memory): „Zapamatuje“ si vybraný rozsah teplot pro každý režim (chlazení a ohřev). Při každém zapnutí nebo přepnutí tak bude vždy nastaven vybraný rozsah teplot příslušného režimu.
Červená nebo modrá provozní kontrolka svítí a přístroj zahajuje chlazení nebo ohřev.
▶ Pokud si přejete ukončit režim chlazení nebo ohřevu, stiskněte tlačítko „ ^Ø ”.
▶Pokud nebudete chladničku dále používat, odpojte ji od sítě.
6.8 Nastavení teploty (TCX14, TCX21, TCX35)
Stavová kontrolka nastavené teploty (obr. 3 5, strana 3) udává zvolenou teplotu. S rostoucím počtem rozsvícených LED se také zvyšuje intenzita chlazení nebo topení.
POZNÁMKA
Následující údaje o teplotách podléhají tolerancím a závisí na měřicí poloze.
Teplota uprostřed vnitřního prostoru při okolní teplotě cca 25 °C:
| Stavová kontrolka (obr. 3 5, strana 3) | Vnitřní teplota |
| Chlazení | 7 rozsvícených LED cca 1 °C (TCX14) cca 3 °C (TCX21, TCX35) |
| 1 rozsvícená LED cca 16 °C (režim ECO) |
| Vytápění | 7 rozsvícených LED cca 65 °C |
| 1 rozsvícená LED cca 48 °C |
▶ Chcete-li vybrat teplotu chlazení nebo topení, stiskněte opakovaně tlačítko „”, dokud se nerozsvítí požadovaný počet LED.
6.9 Demontáž víka
Víko chladicího boxu můžete demontovat (obr. 6, strana 4):
▶ Otevřete víko tak, aby svíralo s boxem úhel zhruba 30°.
Zatáhněte víko směrem dopředu a šikmo je vytáhněte.
7 Č i š t ě n í a p
VÝSTRAHA! Ohrožení života elektrickým proudem
Před zahájením jakéhokoliv čištění nebo údržby odpojte výrobek od sítě.
POZOR! Nebezpečí poškození!
- Nikdy neumývejte chladničku pod tekoucí vodou nebo ve ve vodě s prostředkem na mytí nádobí.
- Nepoužívejte k čištění ostré čisticí prostředk nebo tvrdé předměty, může dojít k poškození chladničky.
▶Příležitostně očistěte přístroj zevnitř a zvenčí vlhkým hadrem.
Zajistěte, aby nebyly větrací a odvzdušňovací otvory přístroje zaprášené a znečištěné. Tím může být teplo vznikající za provozu odváděno a nedojde k poškození přístroje.
8 Likvidace
▶Obalový materiál likvidujte v odpadu určeném k recyklaci.
Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.
9 Odstraňování poruch a závad
Závada Možná příčina Návrh řešení
| Váš box nefunguje a kolo větráku, které je viditelné zvenku, se neotáčí. | Zásuvka se stej-nosměrným napětím ve vašem vozidle není pod napětím. | Ve většině automobilů musíte nejprve spustit zapalování, aby byla zásuvka se stejnosměrným proudem pod napětím. |
| Je zapnuto zapalování, ale box nefunguje. | Objímka zásuvky stejnosměrného napětí je znečištěná. Následkem je špatný elektrický kontakt. | Očistěte pomocí nekovového kartáčku a rozpouštědla objímku zapalovače ciga-ret tak, aby byl střední kolík kontaktu čistý. Pokud je zástrčka v zásuvce stejnosměr- ného napájení velmi horká, bud’ očistěte objímku nebo zkontrolujte, zda je zástr- čka správně namontována. |
| Pojistka zástrčky stej- nosměrného napájení je propálená. | Vyměňte pojistku (obr. 7 1, strana 5) zástrčky stejnosměrného napájení za novou o stejné hodnotě. |
| Pojistky automobilu jsou spálené. | Vyměňte pojistku zásuvky stejnosměr- ného napájení (obvykle 151, viz návod k obsluze vašeho vozidla). |
| Chladicí box nepodává uspokojivý chladicí výkon a vnější větrákové kolo se neotáčí. | Větrákový motor je defektní. | Opravu smí provést pouze schválená provozovna zákaznického centra. |
| Chladicí box nepodává uspokojivý chladicí výkon a vnější větrákové kolo se otáčí. | Je defektní motor pro vnitřní větrák. | |
| Je defektní Peltierový prvek. | |
| Integrovaný síťový zdroj je vadný. | |
10 Technické údaje
| TCX07 |
| Č. výr.: 9600025390, | 9600025391 |
| Napájecí napětí: 12 V= | 230 V~ (s napájecím adaptérem) |
| Vstup napájení: | 38 W (12 V==)43 W (230 V~) |
| Rozsah vnitřní teploty– Chlazení: max. o 25 °C níže než okolní teplota– Vytápění: max. 65 °C | |
| Obsah brutto: 7 l | |
| Hmotnost: | 2,8 kg (bez napájecího adaptéru) |
| Zkouška/certifikát: |  |
| TCX 14 TCX21 TCX35 | |
| Č. výr.: 9600013319 | 9600013929 | 96000133209600013930 | 96000133219600013931 |
| Napájecí napětí: 12/24 V---220 - 240 V~ |
| Vstup napájení: | 46 W (12 V---)50 W (24 V---)64 W (230 V~) |
| 8,5 W(AC, režim ECO) | 8,8 W(AC, režim ECO) |
| Rozsah vnitřní teploty(7 až 1 LED)- Chlazení: | 1 °C až 16 °C | 3 °C až 16 °C |
| (max. o 27 °C níže než okolní teplota) |
| Rozsah vnitřní teploty(7 až 1 LED)- Vytápění: | 48 °C až 65 °C |
| Kategorie: | Spižírna |
| Energetická třídaúčinnosti: | A++ |
| Spotřeba elektrickéenergie: | 74 kWh/rok | 77 kWh/rok |
| Obsah brutto: | 14 l | 21 l | 35 l |
| Využitelný objem: | 13,5 l | 20 l | 33 l |
| Klimatická třída: | T |
| Okolní teplota: | +16 °C až +43 °C |
| Hlukové emise: | 41 dB(A) |
| Hmotnost: | 5,8 kg | 7,3 kg | 10,6 kg |
| Zkouška/certifikát: |  |
