KÄYTTÖOHJE TropiCool TCX 14 DOMETIC
Sähkökäyttöinen kylmälaukku
Käyttöohje....147
Lue tämä ohje huolellisesti läpi ennen laitteen käyttöön ottamista ja säilytä ohje. Jos luovutat laitteen toiselle käyttäjälle, luovuta tällöin myös ohje uudelle käyttäjälle.
Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epäasianmukaisesta käytöstä tai väärästä käytöstä.

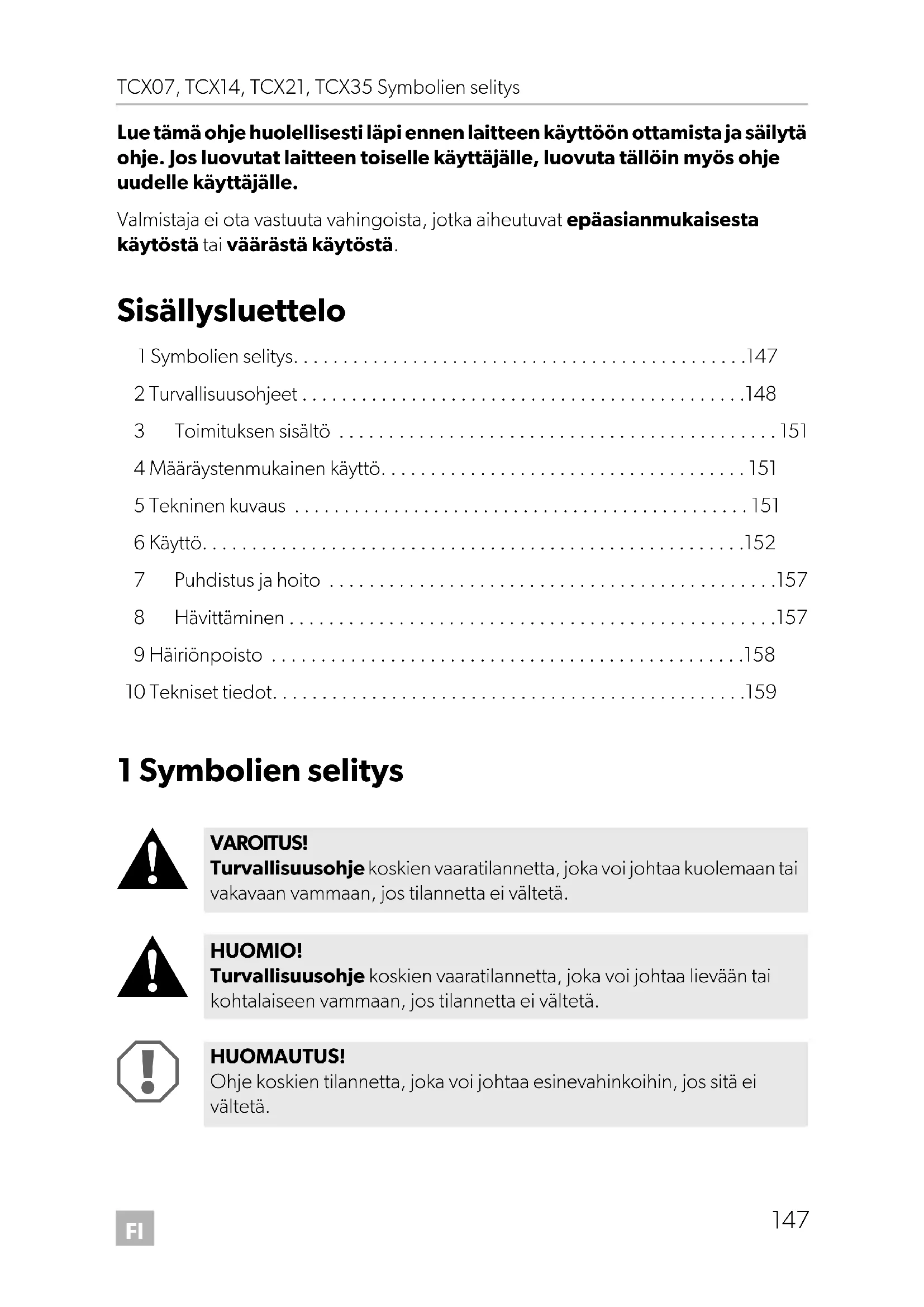

Sisällysluettelo
1 Symbolien selitys....147
2 Turvallisuusohjeet....148
3 Toimituksen sisältö 151
4 Määräystenmukainen käyttö....151
5 Tekninen kuvaus 151
6 Käyttö....152
7 Puhdistus ja hoito 157
8 Hävittäminen....157
9 Häiriönpoisto ....158
10 Tekniset tiedot....159
1 Symbolien selitys
VAROITUS!
Turvallisuusohje koskien vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan vammaan, jos tilannetta ei vältetä.
HUOMIO!
Turvallisuusohje koskien vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen vammaan, jos tilannetta ei vältetä.
HUOMAUTUS!
Ohje koskien tilannetta, joka voi johtaa esinevahinkoihin, jos sitä ei vältetä.
OHJE
Tuotteen käyttöä koskevia lisätietoja.
2 Turvallisuusohjeet
2.1 Yleinen turvallisuus
VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan.
Sähköiskusta johtuva hengenvaara
- Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.
- Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuute-tun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi.
- Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epääasianmukaisista korjauksista saattaa aiheutua huomattavia vaaroja.
Terveysriski
- Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opastettu käyttämään laitetta turvallisesti ja mikäli henkilöt ymmärtävät laitteen käyttöön liittyvät riskit.
- Lapset eivät saa leikkiä laitteella.
- Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjähuoltoa ilman valvontaa.
- 3 – 8-vuotiaat lapset saavat sekä sijoittaa tuotteita jääkaappiin että noutaa tuotteita sieltä.
Räjähdysvaara
- Älä säilytä laitteessa mitään räjähdysalttiita tavaroita kuten esim. suihkepurkkeja, joissa on palavaa ponneainetta.
HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan.
Sähköiskusta johtuva hengenvaara
- Irrota laite verkosta
- ennen jokaista puhdistusta tai hoitoa
– jokaisen käytön jälkeen
Terveysriski
- Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.
HUOMAUTUS! Vaurioitumisvaara
- Verratkaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön.
- Liittäkää laite vain seuraavalla tavalla:
– toimituskokonaisuuteen kuuluvalla DC-liitäntäjohdolla DC-pistorasiaan
– toimituskokonaisuuteen kuuluvalla AC-liitäntäjohdolla vaihtovirtaverkkoon
- Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä.
- Jos kylmälaite on liitetty DC-pistorasiaan: Irrottakaa kylmälaitteenne ja muut sähköä käyttävät laitteet akusta ennen pikalaturin liittämistä.
- Jos kylmälaite on liitetty DC-pistorasiaan: Irrota liitäntä tai sammuta ylmälaite, kun sammutat moottorin. Muuten akku voi purkautua.
- Kylmälaite ei sovi syövyttävien tai liuotinainepitoisten aineiden kuljettamiseen.
- Tämän kylmälaitteen erityksessä on palavaa syklopentaania. Eristysmateriaalin kaasut vaativat erityisen hävittämismenetelmän. Vie kylmälaite käyttöiän täytyttyä asianmukaiseen hävityspisteeseen.
2.2 Laitteen käyttöturvallisuus
HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan.
Sähköiskusta johtuva hengenvaara
- Huolehtikaa ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia.
Terveysriski
- Kylmälaitteen avaaminen pitkiksi ajoiksi voi merkittävästi nostaa lämpötilaa laitteen lokeroissa.
- Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin elintarvikkeiden ja suojaamattomien viemärijärjestelmän osien kanssa.
- Säilytä raakaa lihaa ja kalaa laitteen sisällä tarkoitukseen sopivissa astioissa, jotta raaka liha ja kala eivät joudu kosketuksiin muiden elintarvikkeiden kanssa ja jotta niistä ei tipu nestettä muiden elintarvikkeiden päälle.
- Jos laite jää pitkäksi aikaa tyhjilleen:
- Kytke laite pois päältä.
- S u l a t a l a i t e .
– Puhdista ja desinfioi laite.
– Jätä laitteen ovi auki, jotta laitteen sisälle ei muodostu hometta.
HUOMAUTUS! Vaurioitumisvaara
- Älä käytä kylmälaukun sisällä mitään sähkölaitteita, vaikka valmistaja näitä suosittelisikin.
- Älkää asettako laitetta avoliekkien tai muiden lämpölähteiden (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lähelle.
• Ylikuumenemisvaara!
Varmista aina, että kylmälaitteen kaikilla neljällä sivulla on vähintään 50 mm tilaa tuuletukselle. Pidä tuuletustila vapaana kaikista esineistä, jotka voisivat haitata ilman virtausta jäähdytysosiin.
Älä sijoita kylmälaitetta suljettuihin tiloihin tai alueille, joissa ilma ei virtaa tai virtaa vain hyvin vähän.
- Huolehtikaa siitä, että tuuletusrakoja ei peitetä.
- Älkää laittako sisäastiaan minkäänlaisia nesteitä tai jäätä.
- Älkää upottako laitetta koskaan veteen.
- Suojatkaa laite ja sen johto kuumuudelta ja kosteudelta.
3 T o i m i t u k s
| Nrokuva 1, sivulla 3 | Määrä Nimitys | | | |
| 1 1 Sähkökäyttöinen kylmälaukku | | | |
| 2 1 Vaihtovirtaliitäntäjohto | | | |
| 3 1 Tasavirtaliitäntäjohto | | | |
| - | 1 | K | ä | y |
Tarkista ennen laitteen käyttöönottoa, että kaikki toimitukseen sisältyvät osat ovat käytettävissä.
4 Määräystenmukainen käyttö
Jäähdytyslaite soveltuu elintarvikkeiden jäähdyttämiseen ja kuumana pitoon. Laite sopii myös leirintätarkoitukseen.
Kaikki jäähdytyslaitteen materiaalit ovat elintarvikkeille vaarattomia.
Kylmälaite sopii käyttöön leirintäalueella.
Laitetta ei saa asettaa alttiiksi sateelle.
HUOMIO! Terveysriski!
Ole hyvä ja tarkista, vastaako laitteen jäähdytysteho niiden elintarvikkeiden tai lääkkeiden vaatimuksia, joita haluat jäähdyttää.
5 Tekninen kuvaus
Kylmälaite soveltuu matkakäyttöön. Laite pystyy jäähdyttämään tuotteet 27 °C (TCX07: 25 °C) ympäristön lämpötilan alapuolelle (termostaatin katkaisulämpötila noin 2 °C) tai pitämään tuotteet lämpimänä enimmillään 65 °C:n lämpötilassa.
Kylmälaite termosähköinen kylmälaatikko, joka ei juurikaan kulu käytössä ja jonka lämmönpoisto tapahtuu tuulettimen avulla.
TCX14, TCX21, TCX35
Laite siirtyy automaattisesti energiansäästötilaan saavutettuaan asetetun lämpötila-alueen. Kyseisessä tilassa kylmälaite kuluttaa energiaa vain sen verran kuin on tarpeen asetuslämpötilan saavuttamiseksi laitteen sisäpuolella.
Kylmälaite on varustettu automaattisella ensijaiskytkennällä. Tämän kytkennän ansiosta laite ottaa virran aina sähköverkosta, mikäli laite on yhdistetty 12/24 V:n akun lisäksi samanaikaisesti myös sähköverkkoon.
6 K ä y t t ö
VAROITUS! Palovaara
- Varmista, että virtajohto ei juutu kiinni eikä vaurioidu sijoittaessasi laitetta paikalleen.
- Älä sijoita siirrettäviä pistorasialistoja tai siirrettäviä virtalähteitä laitteen taakse.
OHJE
Puhdista uusi kylmälaite hygieenisistä syistä kostealla liinalla sekä sisältä että ulkoa, ennen kuin otat laitteen käyttöön (ks. myös kap. "Puhdistus ja hoito" sivulla 157).
6.1 Energiansäästövinkkejä
OHJE
Kylmälaitteen sisäpuolinen tuuletin huolehtii kylmän ilman kierrättämisestä kylmälaatikon sisällä. Tämä parantaa jäähdytystehoa. Kylmälaite on varustettu kytkimellä, joka pysäyttää tuulettimen kannen avaamisen yhteydessä. Näin kylmä ilma ei karkaa kylmälaitteen ulkopuolelle kannen avaamisen yhteydessä.
- Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.
- Jos haluat paremman energiatehokkuuden ja rajoitetun jäähdytystehon kylmälaitteellesi, käytä kylmälaitteen ECO-toimintoa (TCX14, TCX21, TCX35).
- Antakaa lämminten ruokien jäähtyä ennen niiden säilyttämistä laitteessa kylminä.
- Älkää avatko kylmälaitetta tarpeettoman usein.
- Älä jätä jäähdytyslaitetta auki pidemmäksi ajaksi kuin tarpeen.
6.2 Liittäminen savukkeensytyttimeen
OHJE
Huomaa, että virran täytyy mahdollisesti olla virransyöttöä varten päällä, kun kylmälaite liitetään ajoneuvon savukkeensytyttimeen.
Kylmälaatikossa on elektroninen järjestelmä, joka estää vääränapaisuuden. Näin kylmälaatikko on suojattu oikosululta akkua liitettäessä.
6.3 Akkuvahdin käyttö (TCX14, TCX21, TCX35)
Laitteessa on moniportainen akkuvahti, joka suojaa ajoneuvon akkua syväpurkautumiselta silloin, kun laite on liitetty ajoneuvon tasavirtaverkkoon.
Jos kylmälaatikkoa käytetään ajoneuvon sytytyksen ollessa pois päältä, kylmälaatikko kytkeytyy itsestään pois päältä heti, kun syöttöjännite laskee asetetun arvon alle. Kylmälaatikko kytkeytyy päälle heti, kun akun lataustila on saavuttanut uudelleenkytken-täjännitteen.
HUOMAUTUS! Vaurion vaara!
Kun akkuvähti on kytkenyt virran pois, akku ei enää ole täyteen ladattu. Vältä toistuvaa uudelleenkäynnistämistä ja virrankuluttajien käyttöä ilman pitempiä latausvaiheita. Varmista, että akku ladataan uudelleen.
Tilassa "HIGH" akkuvahti reagoi nopeammin kuin tasolla "LOW" (ks. seuraava tau-lukko).
| Akkuvahdin tila LOW HIGH |
| Polskytkentäjännite 12 V:lla | 10,1 V 11,7 V |
| Uudelleenkäynnistysjännite 12 V:n järjestelmässä | 11,5 V 13,1 V |
| Polskytkentäjännite 24 V:n järjestelmässä | 21,5 V 24,6 V |
| Uudelleenkäynnistysjännite 24 V:n järjestel-mässä | 23,0 V 26,2 V |
▶ Valitse akkuvahdin tila siirtämällä kytkin (kuva 1 4, sivulla 3) sopivaan asentoon.
▶ Poista akkuvahdin tila käytöstä siirtämällä kytkin (kuva 1 4, sivulla 3) asentoon "OFF".
OHJE
Kun kylmälaatikko saa virtansa käynnistysakusta, valitse akkuvahdin tilaksi "HIGH". Jos kylmälaatikko on liitetty erilliseen syöttöakkuun, akkuvahdin tilaksi riittää "LOW".
6.4 Kylmälaukun avaaminen
▶ Vain TCX35: Avaa kylmälaukun salpaus (kuva 2, sivulla 3).
▶Avaa kylmälaite.
6.5 Jäähdytyslaitteen kytkeminen päälle (TCX07)
▶Asettakaa kylmälaukku tukevalle alustalle.
Liittäminen 230 V\~ -jännitteeseen
▶Yhdistä 230 V -liitäntäjohto verkkoadapteriin.
▶Työnnä 230 V -liitäntäjohdon toinen pää kylmälaukun liittimeen.
▶Liitä verkkoadapteri pistorasiaan.
√ Verkoadapterin LED loistaa vihreänä.
Liittäminen 12 V----jännitteeseen
OHJE
Pistoketta ei voi liittää napaisuudeltaan värin: Voitte työntää sen liittimeen vain yhdessä asennossa (kuva 4 1, sivulla 4).
▶Työnnä 12 V -liitäntäjohdon toinen pää kylmälaukun liittimeen.
▶ Liitä 12 V -liitäntäjohdon toinen pää ajoneuvon savukkeensytyttimeen (kuva 5, sivulla 4).
Kylmälaukun päälle kytkeminen
▶ Työntäkää käyttöpaneelin liukukytkin (kuva 4 3, sivulla 4) asentoon "HEISS/HOT" (KUUMA) tai "KALT/COLD" (KYLMÄ) kylmälaukun kytkemiseksi päälle.
√Kylmälaukku alkaa jäähdyttää tai lämmittää sisätilaansa:
Toimintailmaisin Toimintatila
| punainen (kuva 4 2, sivulla 4) | lämmitys |
| vihreä (kuva 4 4, sivulla 4) | jäähdytys |
6.6 Jäähdytyslaitteen kytkeminen päälle (TCX14, TCX21, TCX35)
HUOMAUTUS!
Huolehdi siitä, että kylmälaukussa on ainoastaan tavaroita tai tarvikkeita, jotka voi jäähdyttää tai lämmittää valittuun lämpötilaan.
▶Aseta kylmälaukku tukevalle alustalle.
▶ Sulje kylmälaite
- mukana toimitetulla vaihtovirtaliitäntäjohdolla (kuva 1 2, sivulla 3) vaihtovirtapistorasiaan tai ...
- mukana toimitetulla tasavirtaliitäntäjohdolla (kuva 1 3, sivulla 3) ajoneuvon tasavirtapistorasiaan (kuva 5, sivulla 4).
▶ Paina käyttöpaneelin "⏻" -painiketta kytkeäksesi kylmälaukun päälle.
√Kylmälaukun sisäosa alkaa jäähtyä tai lämmetä.
| Tilailmaisin | Käyttötila |
| Punainen (kuva 3 2, sivulla 3) | Lämmitys |
| Sininen (kuva 3 3, sivulla 3) | Jäähdytys |
6.7 Vaihto jäähdytyksen ja lämmityksen välillä
TCX07
▶ Jos haluatte vaihtaa jäähdytykseltä lämmitykselle tai päin vastoin, työntäkää käyttöpaneelin kytkin (kuva 4 3, sivulla 4) asentoon "HEISS/HOT" (KUUMA) tai "KALT/COLD" (KYLMÄ).
√ Punainen tai vihreä toimintailmaisin loistaa ja laite alkaa jäähdyttää/lämmittää.
▶Jos haluatte lopettaa jäähdytyksen tai lämmityksen, työntäkää käyttöpaneelin kytkin (kuva 4 3, sivulla 4) asentoon "AUS/OFF" (POIS).
▶ Vetäkää liitäntäjohto irti, kun lopetatte kylmälaukun käyttämisen.
TCX14, TCX21, TCX35
Kun haluat vaihtaa kytkentää jäähdytyksenja lämmityksen välillä, paina "HOT/COLD"-painiketta.
OHJE
Kylmälaukun ohjauksessa on muistitoiminto: se muistaa jokaisen tilan valitun lämpötilan (jäähdytys ja lämmitys). Siten käynnistyksen tai tilan muutoksen yhteydessä säädetään aiemmin valittu lämpötila-alue.
√Punainen tai sininen tilailmaisin syttyy palamaan ja laite alkaa jäähtyä/lämmetä.
▶ Jos haluat lopettaa jäähdytys- tai lämmitysvaiheen, paina "⏻" -painiketta.
▶Kun poistat kylmälaukun käytöstä, irrota verkkojohto.
6.8 Lämpötilan valinta (TCX14, TCX21, TCX35)
Asetuslämpötilan ilmaisee tilanäyttö (kuva 3 5, sivulla 3). Jäähdytys- tai lämmitysteho kasvaa LED-valojen lukumäärän kasvaessa.
OHJE
Seuraavat lämpötilat voivat poiketa ilmoitetuista arvoista määrätyn vaihteluvälin rajoissa ja riippuvat mittauspaikasta.
Lämpötila sisätilan keskellä noin 25 °C:n ympäristön lämpötilassa:
| Tilanäyttö(kuva 3 5, sivulla 3) | Sisälämpötila |
| Jäähdytys | 7 LED-valoa palaa noin 1 °C (TCX14)noin 3 °C (TCX21, TCX35) |
| 1 LED-valo palaa noin 16 °C (ECO-tila) |
| Lämmitys | 7 LED-valoa palaa noin 65 °C |
| 1 LED-valo palaa noin 48 °C |
Jäähdytys- tai lämmityslämpötilan voi valita painamalla painiketta "💡" useita kertoja, kunnes näytössä palaa vaadittava määrä LED-valoja.
7 P u h d i s t u s
VAROITUS! Sähköiskusta johtuva hengenvaara
Irrota laite verkosta aina ennen puhdistusta ja huoltoa.
HUOMAUTUS! Vaurioitumisvaara!
- Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskivedessä.
- Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa kylmälaitetta.
▶Puhdistakaa laite toisinaan sisältä ja ulkoa kostealla liinalla.
▶Varmista, että laitteen ilmanotto- ja poistoaukot ovat puhtaita pölystä ja liasta, jotta toiminnassa syntyvä lämpö voidaan johtaa pois ja laite ei pääse vaurioitumaan.
8 H ä v i t t ä m i
▶Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.
Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.
9 H ä i r i ö n p o
Häiriö Mahdollinen syy Ratkaisuehdotus
| Kylmälaukku ei toimi,eikä ulkopuolelta nähtävä tuulettimen siipi pyöri. | Ajoneuvon tasavirtapistorasiassa ei ole jännitettä. | Useimmissa ajoneuvoissa virran täytyy olla päällä, jotta tasavirtapistorasia saa jännitettä. |
| Sytytin on päällä, mutta kylmälaukku ei toimi. | Tasavirtapistorasiak kehys on likainen.Tämän vuoksi sähköinen kontakti on heikko. | Puhdista savukkeensytyttimen istukka ei-metallisella harjalla ja liuotinaineella niin että keskimmäinen kosketusnasta puhdis-tuu.Jos pistoke lämpenee tasavirtapisto-rasiassa hyvin lämpimäksi, joko kehys täytyy puhdistaa tai pistoketta ei ole mah-dollisesti koottu oikein. |
| Tasavirtapistokkeen sulake on palanut. | Vaihda tasavirtapistokkeen (kuva 71,sivulla 5) sulake vastaavaan sulakkeeseen. |
| Ajoneuvon varoke on palanut. | Vaihda ajoneuvon tasavirtapistorasiansulake (yleensä 15 A) (noudata ajoneuvon käyttöohjeita). |
| Kylmälaukku ei jäähdytä tarpeeksi hyvin,eikä ulkopuolella olevatuulettimen siipi pyöri. | Tuulettimen moottori on vioittunut. | Korjauksen saa suorittaa ainoastaanhyväksytty huoltokorjaaja. |
| Kylmälaukku ei jäähdytä tarpeeksi hyvin,mutta ulkopuolellaoleva tuulettimen siipipyörii. | Sisäisen tuulettimen tuuletinmoottori onvioittunut. | |
| Peltier-elementti onvioittunut. | |
| Sisään rakennettu verkkolaite on vioittu-nut. | |
10 Tekniset tiedot
| TCX07 |
| Tuotenumero: 9600025390, 9600025391 |
| Syöttöjännite: 12 V--- | 230 V~ (virtalähteellä) |
| Ottoteho: 38 W (12 V---)43 W (230 V~) |
| Sisälämpötilan alue-jäähdytys: maks. 25 °Cympäristön lämpötilan alapuolelle-lämmitys: maks. 65 °C |
| Bruttotilavuus: 7l | |
| Paino: 2,8 kg (ilman virtalähdettä) |
| Tarkastus/sertifikaatti: |  |
| TCX 14 TCX21 TCX35 | |
| Tuotenumero: 960001 | 33199600013929 | 96000133209600013930 | 96000133219600013931 |
| Syöttöjännite: 12/24 V---220 - 240 V~ |
| Ottoteho: 46 W (12V---)50 W (24 V---)64 W (230 V~) |
|
|
| Sisälämpötilan alue(7 - 1 LED-valoa)- jäähdytys: | 1 °C ... 16 °C | 3 °C ... 16 °C |
| (maks. 27 °C ympäristön lämpötilan alapuolelle) |
| Sisälämpötilan alue(7 - 1 LED-valoa)- lämmitys: | 48 °C ... 65 °C |
| Luokka: | Ruokakaappi |
| Energiatehokkuus-luokka: | A++ |
| Energiankulutus: | 74 kWh/vuosi | 77 kWh/vuosi |
| Bruttotilavuus: | 14 l | 21 l | 35 l |
| Nettotilavuus: | 13,5 l | 20 l | 33 l |
| Ilmastoluokka: | T |
| Ympäristön lämpötila: | +16 °C ... +43 °C |
| Melupäästöt: | 41 dB(A) |
| Paino: | 5,8 kg | 7,3 kg | 10,6 kg |
| Tarkastus/sertifikaatti: |  |
