MANUAL DE UTILIZADOR TropiCool TCX 14 DOMETIC
PT Geleira termoeléctrica
Manual de instruções ....64
Por favor, leia atentamente este manual antes da colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de revenda do aparelho, entregue o manual ao novo comprador.
O fabricante não se responsabiliza por danos resultantes de uma utilização inadequada ou de uma operação incorrecta.

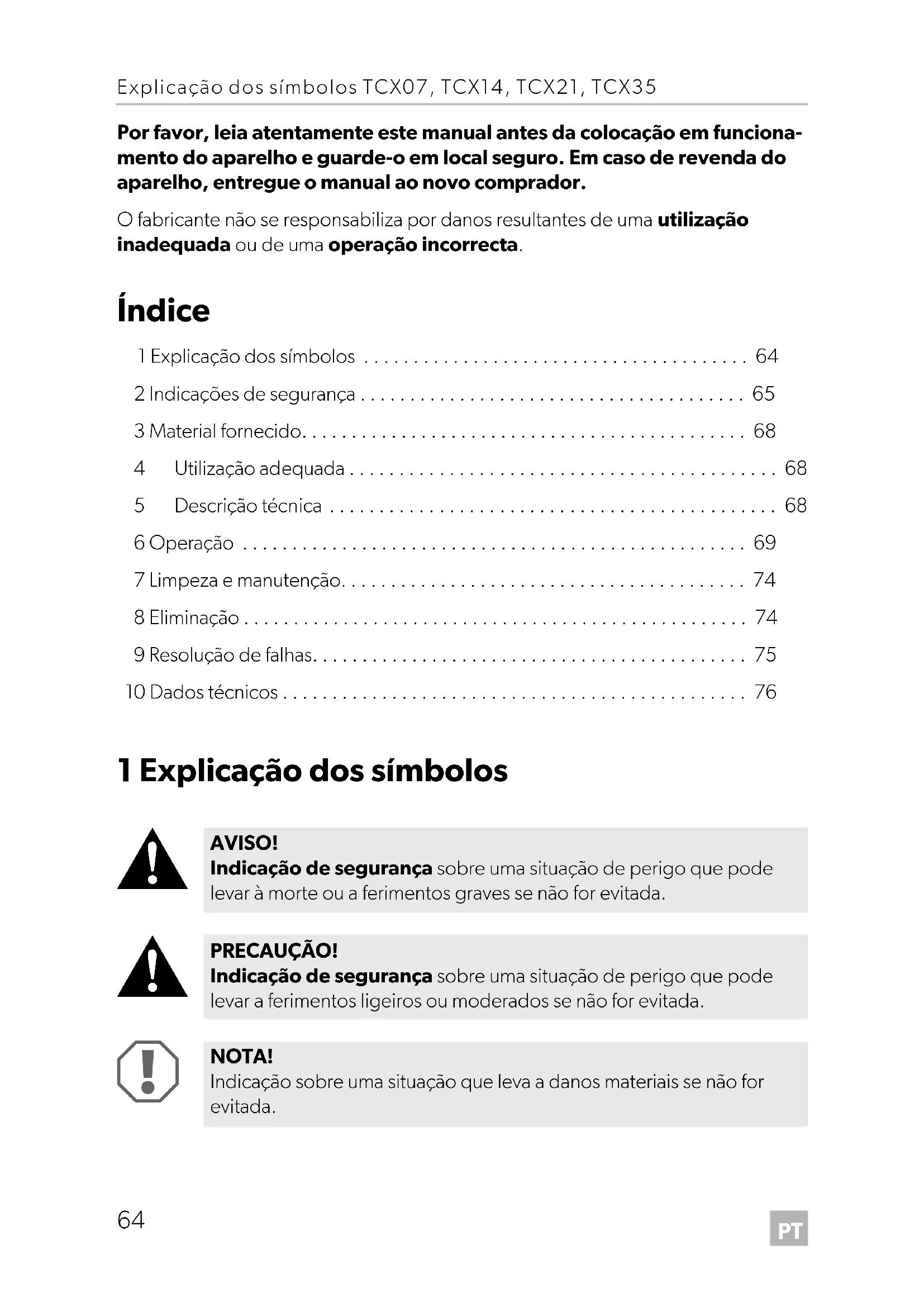

Índice
1 Explicação dos símbolos 64
2 Indicações de segurança 65
3 Material fornecido.... 68
4 Utilização adequada 68
5 Descrição técnica 68
6 Operação 69
7 Limpeza e manutenção.... 74
8 Eliminação 74
9 Resolução de falhas.... 75
10 Dados técnicos 76
1 Explicação dos símbolos
AVISO!
Indicação de segurança sobre uma situação de perigo que pode levar à morte ou a ferimentos graves se não for evitada.
PRECAUÇÃO!
Indicação de segurança sobre uma situação de perigo que pode levar a ferimentos ligeiros ou moderados se não for evitada.
NOTA!
Indicação sobre uma situação que leva a danos materiais se não for evitada.
OBSERVAÇÃO
Informações complementares sobre a operação do produto.
2 Indicações de segurança
2.1 Segurança geral
AVISO! O incumprimento destes avisos poderá resultar em morte ou ferimentos graves.
Perigo de morte devido a choque elétrico
- Quando o aparelho apresentar danos visíveis, ele não deve ser colocado em funcionamento.
- Quando o cabo de conexão for danificado, o mesmo tem de ser substituído pelo fabricante, pela sua assistência técnica ou por uma pessoa com qualificações equivalentes para evitar perigos.
- As reparações neste aparelho apenas devem ser realizadas por técnicos especializados. As reparações inadequadas podem provocar perigos substanciais.
Risco para a saúde
- Este aparelho pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento se forem supervisionadas ou receberem instruções sobre a utilização do aparelho de forma segura e compreenderem os perigos implicados.
- As crianças não podem brincar com o aparelho.
- A limpeza e a manutenção por parte do utilizador não podem ser efetuadas por crianças sem supervisão.
- Crianças com idades entre os 3 e os 8 anos podem colocar e tirar itens de aparelhos frigoríficos.
Perigo de explosão
- Não guarde as substâncias com risco de explosão, como p.ex. latas de spray com gás carburante inflamável, no aparelho.
PRECAUÇÃO! O incumprimento destas advertências poderá resultar em ferimentos ligeiros ou moderados.
Perigo de morte devido a choque elétrico
- Separe o aparelho da rede
- antes de cada limpeza e conservação
- após cada utilização
Risco para a saúde
- Os géneros alimentícios apenas podem ser armazenados nas embalagens originais ou recipientes adequados.
- Compare a indicação da tensão na placa de características com a alimentação de energia existente.
- Conecte o aparelho apenas do seguinte modo:
- com o cabo de ligação DC à tomada de bordo DC no veículo.
- ou com o cabo de ligação de AC à rede de corrente alternada
- Nunca retire a ficha da tomada eléctrica puxando pelo cabo de conexão.
- Se a geleira estiver ligada à tomada DC: Desconecte a sua geleira e outros consumidores da bateria antes de conectar um carregador rápido.
- Se a geleira estiver ligada à tomada DC: Separe a ligação ou desligue a geleira se desligar o motor. Caso contrário, a bateria pode ficar descarregada.
- A geleira não é adequada para o transporte de substâncias corrosivas ou substâncias com solventes.
- Este aparelho contém ciclopentano inflamável no isolamento. Os gases no material de isolamento requerem um processo de eliminação especial. No final da sua vida útil, entregue o aparelho num ponto de eliminação apropriado.
2.2 Segurança durante a utilização do aparelho
PRECAUÇÃO! O incumprimento destas advertências poderá resultar em ferimentos ligeiros ou moderados.
Perigo de morte devido a choque elétrico
- Antes da colocação em funcionamento, tenha atenção para que o cabo de conexão e a ficha estejam secos.
Risco para a saúde
- Abrir o aparelho de refrigeração durante longos períodos pode provocar um aumento significativo da temperatura nos compartimentos do aparelho.
- Limpe regularmente as superfícies que entram em contacto com géneros alimentícios e os sistemas de drenagem acessíveis.
- Armazene a carne crua e o peixe cru em recipientes adequados no aparelho, de modo que não escorram sobre ou entrem em contacto com outros géneros alimentícios.
- Se o aparelho permanecer vazio durante um longo período de tempo:
- Desligue o aparelho.
- Descongele o aparelho.
- Limpe e seque o aparelho.
– Deixe a porta aberta para evitar a formação de dolor no aparelho.
- Não utilize aparelhos eléctricos dentro da geleira, excepto se estes aparelhos tiverem sido recomendados pelo fabricante.
- Não coloque o aparelho na proximidade de chamas abertas ou outras fontes de calor (aquecimento, radiação solar intensa, fogões a gás, etc.).
- Perigo de sobreaquecimento!
Certifique-se sempre de que existe um espaço mínimo de ventilação de 50 mm nos quatro lados do aparelho de refrigeração. Mantenha a área de ventilação livre de quaisquer objetos que possam obstruir o fluxo de ar para os componentes de refrigeração.
Não coloque o aparelho de refrigeração em compartimentos fecha-dos ou em áreas sem circulação de ar ou com uma circulação de ar muito reduzida.
- Tenha atenção para que as aberturas de ventilação não sejam cobertas.
- Não verta líquidos ou gelo para dentro do recipiente interior.
- Nunca mergulhe o aparelho em água.
- Proteja o aparelho e os cabos do calor e da humidade.
N.º na fig. 1, página 3 Quantidade Designação
11 Geleira termoeléctrica
21 Cabo de conexão de corrente alternada
31 Cabo de conexão para corrente contínua
- 1 Manual de instruções
Antes da colocação em funcionamento do aparelho, verifique se não faltam peças no material fornecido.
4 U t i l i z a ç ã
A geleira é adequada para refrigerar e conservar quentes os géneros alimentícios. O aparelho também é adequado para campismo.
Todos os materiais que compõe a geleira são inofensivos para os géneros alimentícios.
O aparelho de refrigeração é adequado para utilização em campismo.
O aparelho não pode ser exposto à chuva.
PRECAUÇÃO! Risco para a saúde!
Por favor, verifique se a capacidade de refrigeração do aparelho cumpre os requisitos dos géneros alimentares ou dos medicamentos que pretende refrigerar.
5 Descrição técnica
O aparelho de refrigeração é adequado para utilização móvel. Permite refrigerar alimentos até, no máx., 27 °C (TCX07: 25 °C) abaixo da temperatura ambiente (desligamento termostático a aprox. 2 °C) ou mantê-los quentes até um máximo de 65 °C.
O aparelho de refrigeração é uma geleira termoelétrica de baixo desgaste com ventilador para dissipação do calor.
TCX14, TCX21, TCX35
Se o aparelho tiver atingido o intervalo de temperatura nominal, entrará automaticamente no modo de poupança de energia. Neste modo, apenas é consumida a energia necessária para atingir a temperatura definida para o interior da caixa.
O aparelho de refrigeração está equipado com uma ligação prioritária automática. Desta forma, assegura-se a utilização da alimentação de corrente alternada (CA) em caso de ligação simultânea de uma fonte de alimentação CA e de uma bateria de 12/24 V.
6 O p e r a ç ã o
AVISO! Perigo de incêndio
- Ao colocar o aparelho, certifique-se de que o cabo de alimentação não fica preso nem é danificado.
- Não coloque tomadas múltiplas ou fontes de alimentação portáteis na parte de trás do aparelho.
OBSERVAÇÃO
Antes de colocar o aparelho de refrigeração novo em funcionamento deverá limpar o interior e o exterior com um pano húmido por razões de higiene (ver também capítulo “Limpeza e manutenção” na página 74).
6.1 Sugestões para poupar energia
OBSERVAÇÃO
Um ventilador no espaço interior do aparelho de refrigeração permite a circulação do ar frio dentro da caixa. Assim é conseguida uma melhor capacidade de refrigeração. De modo a que o ar frio não saia quando o aparelho de refrigeração é aberto, este está equipado com um interruptor que desliga o ventilador assim que a tampa é aberta.
- Escolha um local de utilização bem arejado e protegido de raios solares.
- Se pretende regular uma eficiência energética mais elevada e uma potência de refrigeração limitada para o aparelho de refrigeração, use o modo ECO do aparelho de refrigeração (TCX14, TCX21, TCX35).
- Primeiro, deixe as refeições quentes arrefecer antes de as manter frescas.
- Não abra a geleira mais do que as vezes necessárias.
- Não deixe a geleira aberta mais tempo do que o necessário.
6.2 Conectar ao isqueiro
OBSERVAÇÃO
Se conectar a geleira ao isqueiro do seu veículo, lembre-se de que, eventualmente, terá de ligar a ignição para que o aparelho seja alimentado com corrente.
Por motivos de segurança, a geleira está equipada com um sistema eletrónico para evitar a inversão da polaridade. Desta forma, protege-se a geleira de um curto-circuito ao conectar a mesma a uma bateria.
6.3 Utilizar o monitorizador da bateria (TCX14, TCX21, TCX35)
O aparelho está equipado com um monitorizador de bateria multinível que protege a bateria do seu veículo contra uma descarga profunda ao ser ligada ao sistema elétrico CC de bordo.
Se a geleira for operada com a ignição do veículo desligada, desliga-se automaticamente assim que a tensão de alimentação descer abaixo de um valor definido. A geleira liga-se novamente assim que a bateria estiver carregada até ao nível de tensão para o novo arranque.
NOTA! Perigo de danos!
Quando desligada pelo monitorizador da bateria, a bateria deixará de estar completamente carregada. Evite ligar repetidamente ou operar consumidores de energia sem fases de carregamento longas. Certifique-se de que a bateria está carregada.
No modo "HIGH", o monitorizador da bateria responde mais rapidamente do que no nível "LOW" (ver tabela seguinte).
| Modo do monitorizador da bateria | LOW | HIGH |
| Tensão de desconexão a 12 V | 10,1 V 11,7 V | |
| Tensão de novo arranque a 12 V | 11,5 V 13,1 V | |
| Tensão de desconexão a 24 V | 21,5 V 24,6 V | |
| Tensão de novo arranque a 24 V | 23,0 V 26,2 V | |
▶ Faça deslizar o interruptor (fig. 1 4, página 3) até à definição adequada para selecionar o modo do monitorizador da bateria.
▶ Faça deslizar o interruptor (fig. 1 4, página 3) para "OFF" para desativar o modo do monitorizador da bateria.
OBSERVAÇÃO
Se a geleira for alimentada pela bateria de arranque, selecione o modo do monitorizador da bateria "HIGH". Se a geleira estiver conectada a uma bateria de alimentação, o modo do monitorizador da bateria "LOW" será suficiente.
6.4 Abrir a geleira
▶ Apenas TCX35: Desbloqueie o aparelho de refrigeração (fig. 2, página 3).
▶Abra o aparelho de refrigeração.
6.5 Ligar a geleira (TCX07)
▶Pouse a geleira sobre uma superfície estável.
Conectar a 230 V\~
▶ Conecte o cabo de alimentação de 230 V ao adaptador de rede
▶ Conecte o outro lado do cabo de alimentação de 230 V à tomada na geleira.
▶Conecte o adaptador de rede a uma tomada.
√O LED no adaptador de rede acende a verde.
Conectar a 12 V=
OBSERVAÇÃO
A ficha está protegida contra troca de polaridade: Apenas a pode ligar à tomada numa posição (fig. 4 1, página 4).
▶Conecte um lado do cabo de alimentação de 12 V à tomada na geleira.
▶ Conecte o outro lado do cabo de alimentação de 12 V ao isqueiro do veículo (fig. 5, página 4).
Ligar a geleira
Desloque o interruptor no painel de comando (fig. 4 3, página 4) para a posição "QUENTE/HOT" ou "FRIO/COLD" para ligar a geleira.
√ A geleira inicia com a refrigeração ou aquecimento do interior:
Indicação de funcionamento Modo de funcionamento
| vermelho (fig. 4 2, página 4) | Aquecer |
| verde (fig. 4 4, página 4) | Refrigeração |
6.6 Ligar a geleira (TCX14, TCX21, TCX35)
NOTA!
Tenha atenção para que apenas se encontrem objetos ou produtos na geleira que possam ser refrigerados ou aquecidos à temperatura selecionada.
▶Coloque a geleira sobre uma superfície estável.
▶Ligue o aparelho de refrigeração
- com o cabo de conexão de corrente alternada fornecido (fig. 1 2, página 3) a uma tomada de corrente alternada ou...
- com o cabo de conexão de corrente contínua fornecido (fig. 1 3, página 3) à tomada de corrente contínua no veículo (fig. 5, página 4).
▶ Prima o botão “⏻” no painel de comando para ligar a geleira.
√ A geleira inicia com a refrigeração ou aquecimento do interior:
| Indicação de funcionamento | Modo de funcionamento |
| vermelho (fig. 3 2, página 3) | Aquecer |
| azul (fig. 3 3, página 3) | Refrigeração |
6.7 Comutar entre a refrigeração e o aquecimento
TCX07
Se pretender comutar entre Refrigerar e Aquecer desloque o interruptor no painel de comando (fig. 4 3, página 4) para a posição "QUENTE/HOT" ou "FRIO/COLD".
√ A indicação de funcionamento vermelha ou verde acende e o aparelho começa a refrigerar/aquecer.
Se pretender terminar o processo de refrigeração ou de aquecimento desloque o interruptor no painel de comando (fig. 4 3, página 4) para a posição "DESLIG/OFF".
▶ Quando colocar a geleira fora de funcionamento, retire o cabo de conexão da tomada.
TCX14, TCX21, TCX35
Se pretender comutar entre refrigerar e aquecer, prima o botão "HOT/COLD".
OBSERVAÇÃO
O comando da geleira possui uma função de memória. Ela memoriza o âmbito de temperatura para cada modo (refrigerar e aquecer). Desta forma, aquando de cada ligação ou comutação, o âmbito de temperatura anteriormente selecionado nesse modo, volta a ser ajustado.
√ A indicação de funcionamento vermelha ou azul acende e o aparelho começa a refrigerar/aquecer.
Se pretender terminar o processo de refrigeração ou aquecimento, prima o botão “♣”.
▶ Quando colocar a geleira fora de funcionamento, retire a ficha de conexão da tomada.
6.8 Seleccionar a temperatura (TCX14, TCX21, TCX35)
A indicação de estado da temperatura nominal (fig. 3 5, página 3) indica a temperatura selecionada. O número de LED acesos é proporcional à intensidade de refrigeração ou de aquecimento.
OBSERVAÇÃO
As indicações de temperatura que se seguem estão sujeitas a tolerâncias e dependem da posição de medição.
Temperatura do espaço interior a aprox. 25 °C à temperatura ambiente:
| Indicação de estado(fig. 3 5, página 3) | Temperatura interior |
| Refrigeração | 7 LED acesos aprox. 1 °C (TCX14)aprox. 3 °C (TCX21, TCX35) |
| 1 LED aceso aprox. 16 °C (modo ECO) |
| Aquecimento | 7 LED acesos aprox. 65 °C |
| 1 LED aceso aprox. 48 °C |
Para selecionar a temperatura de refrigeração ou de aquecimento, prima repetidamente o botão “💡” até que se acendam o número de LED necessários.
6.9 Remover a tampa
Pode remover a tampa da geleira (fig. 6, página 4):
▶ Abra a tampa de modo a que a mesma esteja alinhada aprox. num ângulo de 30° em relação à geleira.
Puxe a tampa para a frente e, depois, eleve-a de modo inclinado.
7 Limpeza e manutenção
AVISO! Perigo de morte devido a choque elétrico
Antes de cada limpeza e conservação, separe o aparelho da rede.
NOTA! Perigo de danos!
- Nunca limpe a geleira debaixo de água corrente nem dentro de água de lavar a loiça.
- Não utilize produtos de limpeza abrasivos ou objectos duros para a limpeza, uma vez que podem danificar a geleira.
▶ De vez em quando, limpe o interior e o exterior do aparelho com um pano húmido.
▶ Certifique-se que as aberturas de ventilação e extracção de ar do aparelho estão livres de pó e sujidade para que, durante o funcionamento, o ar quente possa ser extraído e o aparelho não seja danificado.
8 E I i m i n a ç ã
▶ Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.
Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.
9 Resolução de falhas
Falha Possível causa Sugestão de solução
| A sua geleira não funciona e a roda da ventoinha visível por fora não se move. | A tomada de corrente contínua existente no veículo não tem corrente. | Na maioria dos veículos, a ignição tem de estar ligada para que a tomada de corrente contínua tenha tensão elétrica. |
| A ignição está ligada e a geleira não funciona. | O casquilho da tomada de corrente contínua está sujo. Isto resulta num mau contacto elétrico. | Limpe o suporte do isqueiro com uma escova não metálica e um solvente para que o pino de contacto central fique limpo.Se a ficha ficar muito quente na tomada de corrente contínua, é necessário limpar o casquilho ou é possível que a ficha não esteja montada corretamente |
| O fusível da ficha de corrente contínua está queimado. | Substitua o fusível (fig. 7 1, página 5) da ficha de corrente contínua por um fusível equivalente |
| O fusível do veículo está queimado. | Substitua o fusível do veículo da tomada de corrente contínua (normalmente 15 A) (para isso, consulte o manual de instruções do seu automóvel). |
| A sua geleira não refrigera suficientemente e a roda da ventoinha exterior não se move. | O motor da ventoinha está avariado. | A reparação apenas pode ser realizada por uma assistência técnica autorizada. |
| A geleira não refrigera suficientemente e a roda da ventoinha exterior move-se. | O motor da ventoi-nha para o ventilador interior está avariado. | |
| O elemento Peltier está avariado. | |
| A fonte de alimentação integrada está avariada. | |
10 Dados técnicos
| TCX07 |
| N.° art.: 9600025390, 9600025391 |
| Tensão de alimentação: 12 V---230 V~ (com adaptador de corrente) |
| Potência de entrada: | 38 W (12 V---)43 W (230 V~) |
| Intervalo de temperatura interior- Refrigeração: máx. 25 °C abaixo da temperatura ambiente-Aquecimento: máx. 65 °C |
| Volume bruto: 7 l | |
| Peso: 2,8 kg (sem adaptador de corrente) |
| Inspeção/Certificado: |  |
| TCX14 TCX21 TCX35 | |
| N.° art.: 9600013319 | 9600013929 | 96000133209600013930 | 96000133219600013931 |
| Tensão de alimentação: | 12/24 V=220-240 V~ |
| Potência de entrada: | 46 W (12 V=50 W (24 V=64 W (230 V~)) |
| 8,5 W(CA, modo ECO) | 8,8 W(CA, modo ECO) |
| Intervalo de temperatura interior (7 a 1 LED)-Refrigeração: | 1 °C a 16 °C | 3 °C a 16 °C |
| (máx. 27 °C abaixo da temperatura ambiente) |
| Intervalo de temperatura interior (7 a 1 LED)-Aquecimento: 48 °Ca 65 °C |
| Categoria: despensa | |
| Classe de eficiência energética: | A++ |
| Consumo de energia: | 74 kWh/ano | 77 kWh/ano |
| Volume bruto: | 14 l | 21 l | 35 l |
| Capacidade útil: | 13,5 l | 20 l | 33 l |
| Classe de climatização: | T |
| Temperatura ambiente: | +16 °Ca +43 °C |
| Emissão de ruído: | 41 dB(A) |
| Peso: | 5,8 kg | 7,3 kg | 10,6 kg |
| Inspeção/Certificado: |  |
