INSTRUKCJA OBSŁUGI TropiCool TCX 14 DOMETIC
PL Przenośna lodówka termoelektryczna
Instrukcja obsługi .....176

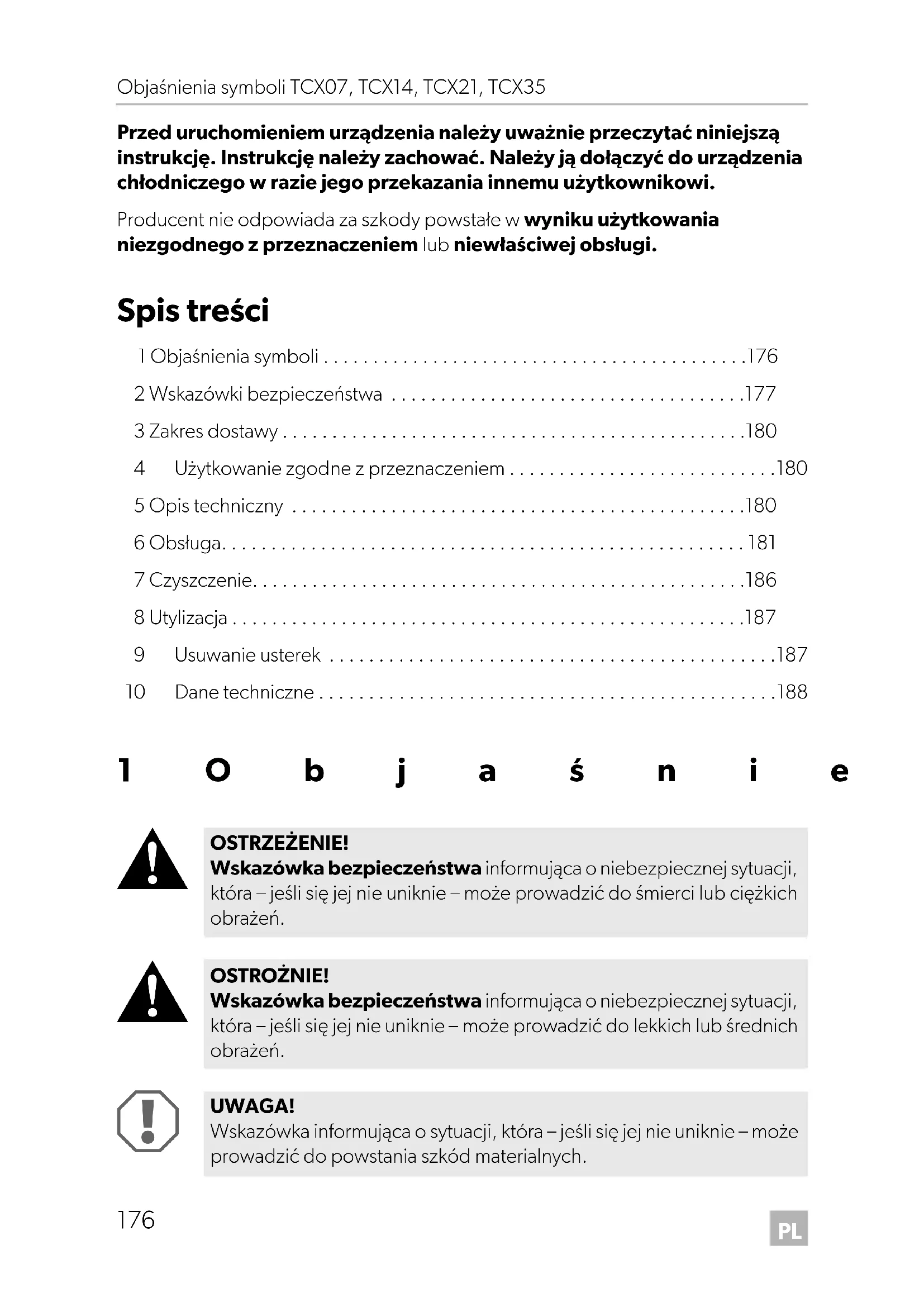

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. Należy ją dołączyć do urządzenia chłodniczego w razie jego przekazania innemu użytkownikowi.
Producent nie odpowiada za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.
Spis treści
1 Objaśnienia symboli .....176
2 Wskazówki bezpieczeństwa .....177
3 Zakres dostawy....180
4 Użytkowanie zgodne z przeznaczeniem....180
5 Opis techniczny 180
6 Obstuga....181
7 Czyszczenie....186
8 Utylizacja....187
9 Usuwanie usterek 187
10 Dane techniczne....188
1 O b j a ś n i e
OSTRZEŻENIE!
Wskazówka bezpieczeństwa informująca o niebezpiecznej sytuacji, która – jeśli się jej nie uniknie – może prowadzić do śmierci lub ciężkich obrażeń.
OSTROŻNIE!
Wskazówka bezpieczeństwa informująca o niebezpiecznej sytuacji, która – jeśli się jej nie uniknie – może prowadzić do lekkich lub średnich obrażeń.
UWAGA!
Wskazówka informująca o sytuacji, która – jeśli się jej nie uniknie – może prowadzić do powstania szkód materialnych.
WSKAZÓWKA
Informacje uzupełniające dotyczące obsługi produktu.
2 Wskazówki bezpieczeństwa
2.1 Ogólne bezpieczeństwo
OSTRZEŻENIE! Nieprzestrzeganie tych ostrzeżeń może prowadzić do śmierci lub ciężkich obrażeń.
Zagrożenie życia w wyniku porażenia prądem
- Uruchamianie urządzenia jest zabronione, gdy ma ono widoczne uszkodzenia.
- Gdy przewód zasilania ulegnie uszkodzeniu, musi zostać wymieniony przez producenta, jego serwis lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.
- Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Niefachowe naprawy mogą spowodować poważne niebezpieczeństwo.
Zagrożenie zdrowia
- Dzieci od 8 lat i osoby o ograniczonych możliwościach fizycznych, sensorycznych lub intelektualnych oraz osoby niedysponujące stosowną wiedzą i doświadczeniem mogą używać tego urządzenia jedynie pod nadzorem innej osoby bądź pod warunkiem uzyskania informacji dotyczących bezpiecznego użytkowania urządzenia i zrozumienia wynikających z tego zagrożeń.
- Dzieci nie mogą bawić się urządzeniem.
- Dzieci nie mogą również czyścić i konserwować urządzenia bez nadzoru.
- Dzieci od 3 do 8 lat mogą umieszczać produkty w urządzeniach chłodniczych i wyjmować je z nich.
Ryzyko wybuchu
- W urządzeniu nie wolno przechowywać substancji wybuchowych, np. pojemników aerozolowych z palnym gazem wytłaczającym.
OSTROŻNIE! Nieprzestrzeganie tych uwag może prowadzić do lekkich lub nieznacznych obrażeń.
Zagrożenie życia w wyniku porażenia prądem
- Urządzenie należy odłączyć od sieci
– przed każdym czyszczeniem i konserwacją
- po każdym użyciu
Zagrożenie zdrowia
- Środki spożywcze mogą być przechowywane tylko w oryginalnych opakowaniach lub odpowiednich pojemnikach.
UWAGA! Niebezpieczeństwo uszkodzenia
- Należy porównać dane dotyczące napięcia na tabliczce znamionowej z danymi dostępnego źródła zasilania.
- Urządzenie można podłącać tylko w następujący sposób:
– do gniazda pokładowego prądu stałego pojazdu za pomocą przewodu przyłączeniowego prądu stałego
– lub za pomocą przewodu przyłączeniowego prądu przemien-
nego do sieci prądu przemiennego
- Wtyczki nie należy nigdy wyciągać z gniazda zapalniczki samochodowej ani gniazdka elektrycznego, pociągając za przewód zasilania.
- Jeśli przenośna lodówka jest podłączona do gniazdka DC: Przed podłączeniem do ładowarki należy odłączyć lodówkę i inne urządzenia od akumulatora.
- Jeśli przenośna lodówka jest podłączona do gniazdka DC: Wyłączając silnik należy odłączyć urządzenie lub je wyłączyć. W przeciwnym razie akumulator może się rozładować.
- Przenośna lodówka nie nadaje się do transportu substancji żrących lub zawierających rozpuszczalniki!
- Izolacja tego urządzenia chłodniczego zawiera cyklopentan. Znajdujące się w materiale izolacyjnym gazy wymagają specjalnej procedury utylizacyjnej. Nienadające się do dalszej eksploatacji urządzenie chłodnicze należy dostarczyć do specjalistycznego zakładu utylizacyjnego.
2.2 Bezpieczeństwo podczas eksploatacji urządzenia
OSTROŻNIE! Nieprzestrzeganie tych uwag może prowadzić do lekkich lub nieznacznych obrażeń.
Zagrożenie życia w wyniku porażenia prądem
- Przed użyciem należy sprawdzić, czy przewód i wtyczka są suche.
Zagrożenie zdrowia
- Pozostawianie drzwi urządzenia chłodniczego otwartych przez dłuższy czas może spowodować znaczny wzrost temperatury w jego komorach.
- Regularnie czyścić powierzchnie, które mogą mieć kontakt z żywnością i dostępnymi układami odprowadzania wody.
- Surowe mięso i ryby należy przechowywać wewnątrz urządzenia w odpowiednich pojemnikach, aby nie miały one kontaktu z innymi artykułami spożywczymi lub nie kapały na nie.
-
Jeśli urządzenie pozostaje puste przez dłuższy czas:
-
W y łą c z y ć u r z ą d z e n i e .
– Odszronić urządzenie.
– Wyczyścić i osuszyć urządzenie.
– Pozostawić otwarte drzwi, aby zapobiec powstawaniu pleśni wurządzeniu.
UWAGA! Niebezpieczeństwo uszkodzenia
- Wewnątrz przenośnej lodówki nie należy używać żadnych urządzeń elektrycznych – z wyjątkiem urządzeń zaleconych przez producenta.
- Nie należy ustawiać urządzenia w pobliżu otwartego ognia i innych źródeł ciepła (ogrzewanie, silne promieniowanie słoneczne, piec gazowy itp.).
- Niebezpieczeństwo przegrzania!
Należy zawsze zapewniać minimum 50 mm przestrzeni do wentylacji ze wszystkich czterech stron urządzenia chłodniczego. W przestrzeni tej nie mogą znajdować się żadne przedmioty ograniczające dopływ powietrza do chłodzonych elementów.
Nie umieszczać urządzenia chłodniczego w zamkniętych przestrzeniach ani w miejscach całkowicie lub prawie całkowicie pozbawionych dopływu powietrza.
- Należy uważać, aby nie zakrywać otworów wentylacyjnych.
- Wypełnianie wewnętrznego pojemnika cieczami i lodem jest zabronione.
- Zanurzanie urządzenia w wodzie jest zabronione.
- Urządzenie i przewody należy chronić przed wysoką temperaturą i wilgocią.
3 Zakres dostawy
| Nr na rys. 1, strona 3 | Ilość Nazwa |
11 Przenośna lodówka termoelektryczna
21 Kabel przyłączeniowy prądu przemiennego
31 Kabel przyłączeniowy prądu stałego
- 1 Instrukcja obsługi
Przed uruchomieniem systemu należy sprawdzić, czy nie brakuje żadnej części objętej zakresem dostawy.
4 Użytkowanie zgodne z przeznaczeniem
Urządzenie chłodzące nadaje się do chłodzenia i utrzymywania temperatury środków spożywczych. Urządzenie można stosować na kempingu.
Wszystkie materiały, z których wykonano urządzenie, są bezpieczne dla artykułów spożywczych.
Urządzenie chłodnicze nadaje się do stosowania na campingach.
Nie można go wystawiać na deszcz.
OSTROŻNIE! Zagrożenie zdrowia!
Należy sprawdzić, czy wydajność chłodzenia odpowiada wymaganiom związanym z przechowywaną żywnością lub lekami.
5 Opis techniczny
Urządzenie chłodnicze nadaje się do zastosowań przenośnych. Urządzenie może chłodzić zawartość do temp. maks. 27°C (TCX07: 25 °C) poniżej temperatury oto-czenia (wyłączenie termostatu przy ok. 2°C) lub utrzymać je w stanie ciepłym do temp. maks. 65°C.
Urządzenie chłodnicze to lodówka termoelektryczna odporna na zużycie z odprowadzaniem ciepła wspomaganym przez wentylator.
TCX14, TCX21, TCX35
Gdy urządzenie osiągnie zadany zakres temperatury, automatycznie przełącza się w tryb oszczędzania energii. W tym trybie zużywa tylko energię niezbędną do osiągnięcia odpowiedniej temperatury wewnątrz.
Urządzenie chłodnicze wyposażono w automatyczny układ wyboru priorytetu zasilania sieciowego. Dzięki niemu przy jednoczesnym podłączeniu urządzenia do sieci zasilającej i akumulatora 12/24 V będzie ono korzystać z zasilania sieciowego.
6 O b s t u g a
OSTRZEŻENIE! Niebezpieczeństwo pożaru
- Podczas ustawiania urządzenia należy uważać, aby nie przygnieść ani nie uszkodzić przewodu zasilającego.
- Nie umieszczać z tyłu urządzenia rozgałęziaczy ani zasilaczy.
WSKAZÓWKA
Przed uruchomieniem nowego urządzenia chłodzącego ze względów higienicznych należy je wyczyścić od wewnątrz i z zewnątrz wilgotną ściereczką (patrz również rozdz. „Czyszczenie” na stronie 186).
6.1 Porady dot. oszczędzania energii
WSKAZÓWKA
Wentylator wewnątrz urządzenia chłodzącego zapewnia obieg chłodnego powietrza w jego wnętrzu. Umożliwia to uzyskanie wyższej wydajności chłodzenia. Aby po otwarciu urządzenia chłodne powietrze nie wydostawało się na zewnątrz, urządzenie wyposażone jest w wyłącznik wyłączający wentylator w momencie otwarcia pokryty.
- Wybierz miejsce z dobrą wentylacją, nienarażone na promieniowanie słoneczne.
- W celu zwiększenia efektywności energetycznej i ograniczenia wydajności chłodzenia stosuj tryb ECO (TCX14, TCX21, TCX35).
- Schłódź ciepłe potrawy przed ich włożeniem do urządzenia.
- Nie otwieraj lodówki częściej niż jest to konieczne.
- Nie zostawiaj otwartej lodówki dłużej niż to jest konieczne.
6.2 Podłączanie do gniazda zapalniczki
WSKAZÓWKA
Jeśli przenośna lodówka jest podłączona do gniazda zapalniczki pojazdu, należy pamiętać, że konieczne jest włączenie zapłonu, aby urządzenie było zasilane prądem.
Ze względów bezpieczeństwa lodówka została wyposażona w układ elektroniczny chroniący przed nieprawidłowym podłączeniem biegunów. Zabezpiecza on lodówkę przed zwarciem podczas podłączania do akumulatora.
6.3 Korzystanie z układu monitorowania stanu akumulatora (TCX14, TCX21, TCX35)
Urządzenie jest wyposażone w wielopoziomowy układ monitorowania stanu akumulatora, który po podłączeniu urządzenia do gniazda pokładowej sieci prądu stałego chroni akumulator pojazdu przed nadmiernym rozładowaniem.
Jeżeli lodówka jest używana przy wyłączonym zapłonie w pojeździe, automatycznie wyłącza się ona, gdy napięcie spadnie poniżej ustawionej wartości. Lodówka włącza się ponownie po naładowaniu akumulatora i osiągnięciu napięcia ponownego włączenia.
UWAGA! Niebezpieczeństwo uszkodzenia!
Jeśli urządzenie zostanie wyłączone przez układ monitorowania stanu akumulatora, oznacza to, że akumulator nie jest już w pełni naładowany. Należy wówczas unikać wielokrotnego uruchamiania rozrusznika i używania odbiorników energii elektrycznej bez dłuższych faz ładowania. Należy pamiętać o ponownym naładowaniu akumulatora.
W trybie „HIGH“ czujnik ochrony akumulatora reaguje szybciej niż na poziomie „LOW“ (patrz poniższa tabela).
Tryb układu monitorowania stanu akumulatora LOW HIGH
| Napięcie wyłączenia dla zasilania 12 V | 10,1 V 11,7 V |
| Napięcie ponownego włączenia dla zasilania 12 V | 11,5 V 13,1 V |
| Napięcie wyłączenia dla zasilania 24 V | 21,5 V 24,6 V |
| Napięcie ponownego włączenia dla zasilania 24 V | 23,0 V 26,2 V |
Ustawić przełącznik (rys. 1 4, strona 3) w odpowiednim położeniu, aby wybrać tryb układu monitorowania stanu akumulatora.
Ustawić przełącznik (rys. 1 4, strona 3) w położeniu „OFF” aby wyłączyć tryb układu monitorowania stanu akumulatora.
WSKAZÓWKA
Jeżeli lodówka jest zasilana z akumulatora rozruchowego, należy wybrać tryb układu monitorowania stanu akumulatora „HIGH”. Jeżeli lodówka jest podłączona do akumulatora pokładowego, wystarczający jest tryb układu monitorowania stanu akumulatora „LOW”.
6.4 Otwieranie lodówki
▶ Tylko TCX35: Odblokować lodówkę (rys. 2, strona 3).
▶Otworzyć lodówkę.
6.5 Włączanie lodówki (TCX07)
▶Przenośną lodówkę należy ustawić na stałym podłożu.
Podłączanie do 230 V\~
▶ Połączyć kabel przyłączeniowy 230 V z prostownikiem sieciowym.
▶ Drugą stronę kabla przyłączeniowego 230 V włożyć do gniazda przenośnej lodówki.
▶Podłączyć prostownik sieciowy do gniazdka.
√ Dioda LED na prostowniku sieciowym zaświeci się na zielono.
Podłączanie do 12 V=
WSKAZÓWKA
Wtyczka jest zabezpieczona przed nieprawidłowym połączeniem biegunów: Można ją umieścić w gnieździe (rys. 4 1, strona 4) tylko w jednym położeniu.
▶ Jedną stronę kabla przyłączeniowego 12 V włożyć do gniazda przenośnej lodówki.
Podłączyć drugą stronę kabla przyłączeniowego 12 V do gniazda zapalniczki w pojeździe (rys. 5, strona 4).
Włączanie lodówki przenośnej
Przesunąć przełącznik na panelu obsługi (rys. 4 3, strona 4) do pozycji „HEISS/HOT” lub „KALT/COLD”, aby włączyć lodówkę przenośną.
√Przenośna lodówka zaczyna chłodzić lub grzać w obrębie komory:
Wskaźnik trybu pracy Tryb pracy
| czerwony (rys. 4 2, strona 4) | Podgrzewanie |
| zielony (rys. 4 4, strona 4) | Chłodzenie |
6.6 Włączanie lodówki (TCX14, TCX21, TCX35)
UWAGA!
Należy uważać, aby w lodówce znajdowały się tylko rzeczy lub produkty, które mogą być chłodzone lub podgrzewane do wybranej temperatury.
▶Przenośną lodówkę należy stawiać na stałym podłożu.
▶Podłączyć lodówkę
- za pomocą dostarczonego kabla przyłączeniowego prądu przemiennego (rys. 1 2, strona 3) do gniazda prądu przemiennego lub
- za pomocą dostarczonego kabla przyłączeniowego prądu stałego (rys. 1 3, strona 3) do gniazda prądu stałego w pojeździe (rys. 5, strona 4).
Aby włączyć lodówkę przenośną, należy użyć przycisku „◀” na panelu obsługi.
√ Przenośna lodówka zaczyna chłodzić lub grzać w obrębie komory:.
Wskaźnik trybu pracy Tryb pracy
| czerwony (rys. 3 2, strona 3) | podgrzewanie |
| niebieski (rys. 3 3, strona 3) | chłodzenie |
6.7 Przełączanie między chłodzeniem i podgrzewaniem
TCX 07
W celu przełączenia między chłodzeniem a podgrzewaniem należy przesunąć przełącznik na panelu obsługi (rys. 4, 3, strona 4) do pozycji „HEISS/HOT” lub „KALT/COLD”.
√ Wskaźnik trybu pracy świeci się kolorem czerwonym lub zielonym, co oznacza, że urządzenie rozpoczyna chłodzenie/podgrzewanie.
Aby zakończyć chłodzenie lub podgrzewanie, należy przesunąć przełącznik na panelu obsługi (zob. rys. 4 3, strona 4) do pozycji „AUS/OFF”.
▶Po wyłączeniu przenośnej lodówki wyciągnąć przewód przyłączeniowy.
TCX14, TCX21, TCX35
W celu przełączenia między chłodzeniem oraz podgrzewaniem należy użyć przycisku „HOT/COLD”.
WSKAZÓWKA
Sterowanie lodówką przenośną jest wyposażone w funkcję pamięci: Dzięki temu dla każdego trybu (chłodzenie i podewanie) wybrany zakres temperatur jest zapamiętywany. Przy każdym włączeniu lub przełączeniu ustawiony zostanie uprzednio wybrany zakres temperatur dla danego trybu.
√ Wskaźnik trybu pracy świeci się kolorem czerwonym lub niebieskim, co oznacza, że urządzenie rozpoczyna chłodzenie/podgrzewanie.
▶W celu zakończenia operacji chłodzenia lub podgrzewania należy użyć ponownie przycisku „☐”.
▶Aby wyłączyć urządzenie, należy wyciągnąć wtyczkę.
6.8 Wybór temperatury (TCX14, TCX21, TCX35)
Wyświetlacz stanu zadanej temperatury (rys. 3 5, strona 3) wskazuje wybraną temperatę. Intensywność chłodzenia lub ogrzewania wzrasta wraz z liczbą świecących się diod LED.
WSKAZÓWKA
Poniższe wskazania temperatury podlegają tolerancjom i zależą od położenia podczas pomiaru.
Temperatura na środku przestrzeni wewnętrznej przy temperaturze otoczenia ok. 25°C:
| Wskaźnik statusu (rys. 3 5, strona 3) | Temperatura wnetrza |
| Chłodzenie | 7 swiecących diod LED ok. 1°C (TCX14)ok. 3°C (TCX21, TCX35) |
| 1 swiecąca dioda LED ok. 16°C (tryb ECO) |
| Ogrzewanie | 7 swiecących diod LED ok. 65°C |
| 1 swiecąca dioda LED ok. 48°C |
Aby wybrać temperaturę chłodzenia lub ogrzewania, należy kilkakrotnie naci-
snąć przycisk „” aż zaświeci się odpowiednia liczba diod LED.
6.9 Zdejmowanie pokrywy
Pokrywę lodówki przenośnej można zdjąć (rys. 6, strona 4):
Należy otworzyć pokrywę tak szeroko, aby między pokrywą i lodówką powstał kąt wynoszący ok. 30°.
▶ Pokrywę należy odciągnąć w przód i następnie unieść po skosie.
7 C z y s z c z e n
OSTRZEŻENIE! Zagrożenie życia w wyniku porażenia prądem
Przed każdym czyszczeniem należy odłączyć urządzenie od sieci.
UWAGA! Niebezpieczeństwo uszkodzenia!
- Przenośnej lodówki nie wolno nigdy czyścić pod bieżącą wodą ani zamaczać w wodzie.
- Do czyszczenia nie należy używać agresywnych środków czyszczących ani twardych przedmiotów, gdyż mogą uszkodzić lodówkę.
Obudowę należy czyścić od czasu do czasu wilgotną ściereczką od wewnątrz i na zewnątrz.
Należy upewnić się, że otwory wentylacyjne urządzenia nie są zabrudzone ani zakurzone, aby możliwe było odprowadzanie ciepła podczas pracy urządzenia, co pozwoli uniknąć uszkodzenia urządzenia.
8 U t y l i z a c j
▶Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.
Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.
9 U s u w a n i e
Usterka Możliwa przyczyna Proponowane rozwiązanie
| Lodówka nie działa a widoczny z zewnątrz wirnik wentylatora nie obraca się. | Brak napięcia w g n i e ź d z i e samochodowym. | W większości pojazdów konieczne jest włączenie zapłonu, aby w gnieździe prądu stałego było napięcie. |
| Zapłon jest włączony, lodówka nie działa. | Gniazdo prądu stałego jest zabrudzone. Powoduje to nieprawidłowy styk elektryczny. | Należy czyścić gniazdo zapalniczki za pomocą rozpuszczalnika i niemetalowej szczotki, aż środkowy kołek stykowy będzie czysty.Gdy wtyczka w gnieździe prądu stałego jest zbyt ciepła, należy oczyścić gniazdo. Innym powodem może być nieprawidłowo zmontowana wtyczka. |
| Bezpiecznik wtyczki prądu stałego jest przepalony. | Wymienić bezpiecznik (rys. 71, strona 5) wtyczki prądu stałego na równoważny bezpiecznik. |
| Bezpiecznik pojazdu jest przepalony. | Wymienić bezpiecznik samochodowy gniazda prądu stałego (zwykle 15 A), uwzględniając przy tym informacje zawarte w instrukcji obsługi pojazdu. |
Usterka Możliwa przyczyna Proponowane rozwiązanie
| Lodówka nie chłodzi dostatecznie a zewnętrzny wirnik wentylatora nie obraca się. | Silnik wentylatora jest uszkodzony. | Naprawę może wykonać tylko odpowiedni zakład serwisowy. |
| Pojemnik nie chłodzi dostatecznie, ale zewnętrzny wirnik wentylatora obraca się. | Silnik wewnętrznego wentylatora jest uszkodzony. | |
| Element Peltiera jest uszkodzony. | |
| Zintegrowany zasi-lacz jest uszkodzony | |
10 Dane techniczne
| TCX07 |
| Nr produktu: 9600025390, 9600025391 |
| Napięcie zasilające: 12 V---230 V~ (z zasilaczem) |
| Moc pobierana: | 38 W (12 V---)43 W (230 V~) |
| Zakres temperatury wewnętrznej– Chłodzenie: maks. 25 °C poniżej temperatury otoczenia– Grzanie: maks. 65°C |
| Pojemność brutto: 7 l |
| Masa: 2,8 kg (bez zasilacza) |
| Przegląd/Certyfikat: | CE E4 |
| TCX 14 TCX21 TCX35 | |
| Nr produktu: 96000133199600013929 | 96000133209600013930 | 96000133219600013931 |
| Napięcie zasilające: 12/24 V=220 - 240 V~ |
| Moc pobierana: | 46 W (12 V=50 W (24 V=64 W (230 V~) |
| 8,5 W(AC, tryb ECO) | 8,8 W(AC, tryb ECO) |
| Zakres temperatury wewnętrznej(7 do 1 diod LED)- Chłodzenie: | od 1 °C do 16 °C | od 3 °C do 16 °C |
| (maks. 27 °C poniżej temperatury otoczenia) |
| Zakres temperatury wewnętrznej(7 do 1 diod LED)- Grzanie: od 48 °C do 65°C |
| Kategoria: Kredens | |
| Klasa efektywności energetycznej: | A++ |
| Zużycie energii: | 74 kWh rocznie | 77 kWh rocznie |
| Pojemność brutto: | 14 l | 21 l | 35 l |
| Pojemność użytkowa: | 13,5 l | 20 l | 33 l |
| Klasa klimatyczna: T | |
| Temperatura otoczenia: | od +16 °C do +43 °C |
| Emisja hałasu: | 41 dB(A) |
| Masa: | 5,8 kg | 7,3 kg | 10,6 kg |
| Przegląd/Certyfikat: |  |
