BEDIENUNGSANLEITUNG TropiCool TCX 14 DOMETIC
DE Thermoelektrische Kühlbox
Bedienungsanleitung ..... 21
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Kühlgerätes an den Nutzer weiter.
Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

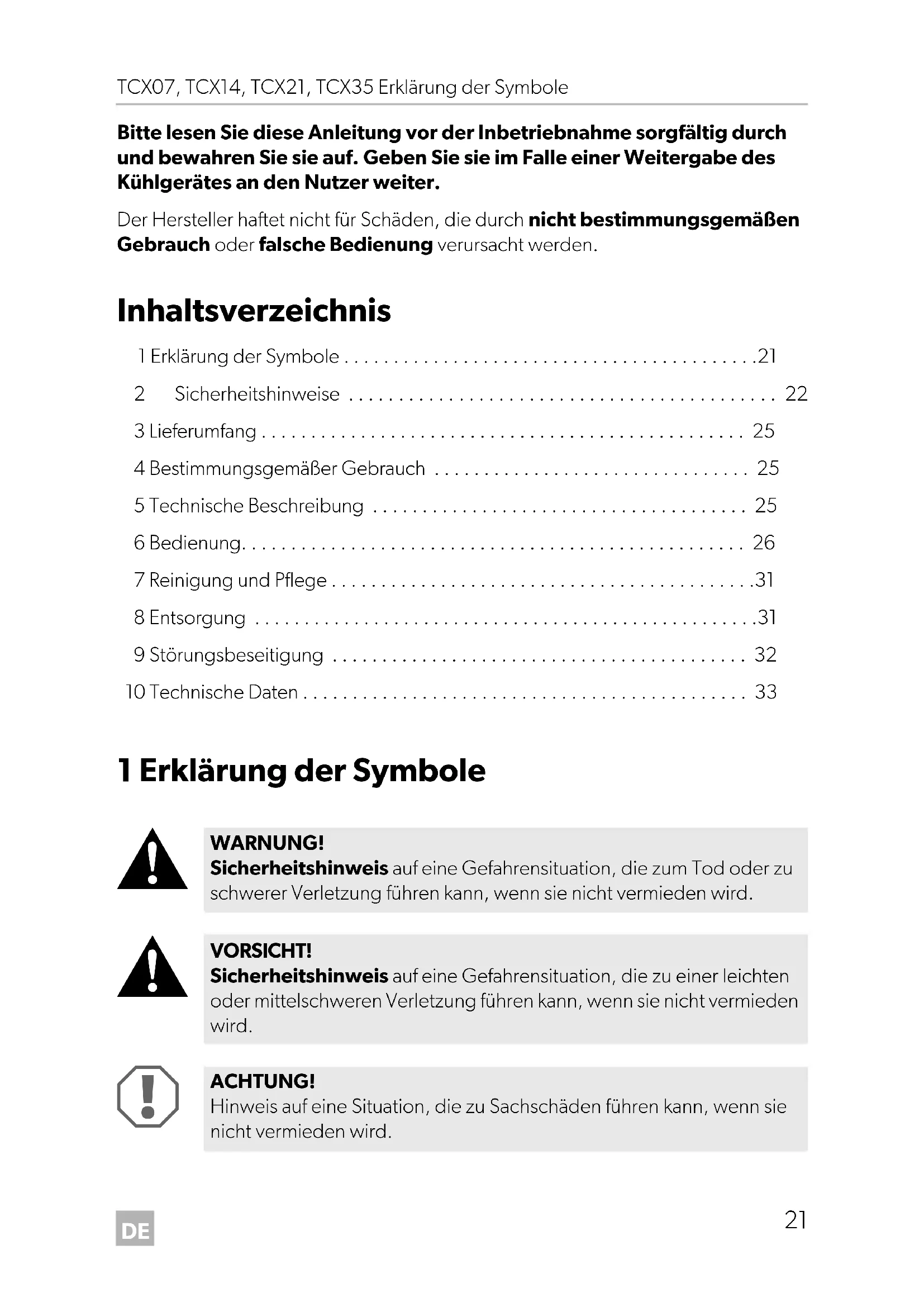

Inhaltsverzeichnis
1 Erklärung der Symbole 21
2 Sicherheitshinweise 22
3 Lieferumfang 25
4 Bestimmungsgemäßer Gebrauch 25
5 Technische Beschreibung 25
6 Bedienung.... 26
7 Reinigung und Pflege 31
8 Entsorgung ....31
9 Störungsbeseitigung 32
10 Technische Daten 33
1 Erklärung der Symbole
WARNUNG!
Sicherheitshinweis auf eine Gefahrensituation, die zum Tod oder zu schwerer Verletzung führen kann, wenn sie nicht vermieden wird.
VORSICHT!
Sicherheitshinweis auf eine Gefahrensituation, die zu einer leichten oder mittelschweren Verletzung führen kann, wenn sie nicht vermieden wird.
ACHTUNG!
Hinweis auf eine Situation, die zu Sachschäden führen kann, wenn sie nicht vermieden wird.
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.
2 Sicherheitshinweise
2.1 Allgemeine Sicherheit
WARNUNG! Nichtbeachtung dieser Sicherheitshinweise kann zum Tod oder zu schweren Verletzungen führen.
Lebensgefahr durch Stromschlag
- Wenn das Kühlgerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.
- Wenn das Anschlusskabel dieses Kühlgerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
- Reparaturen an diesem Kühlgerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.
Gesundheitsgefahr
- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt werden oder eine Anleitung zur sicheren Benutzung des Geräts erhalten haben und sie die daraus resultierenden Gefahren verstehen.
- Kinder dürfen nicht mit dem Kühlgerät spielen.
- Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte be- und entladen.
Explosionsgefahr
- Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen mit brennbarem Treibgas im Kühlgerät.
VORSICHT! Nichtbeachtung dieser Sicherheitshinweise kann zu leichten oder mittelschweren Verletzungen führen.
Lebensgefahr durch Stromschlag
- Trennen Sie das Kühlgerät von der Stromversorgung
– vor jeder Reinigung und Pflege
- nach jedem Gebrauch
Gesundheitsgefahr
- Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.
ACHTUNG! Beschädigungsgefahr
- Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.
- Schließen Sie das Kühlgerät nur wie folgt an:
– mit dem Gleichstrom-Anschlusskabel an das Gleichstromnetz im Fahrzeug
- oder mit dem Wechselstrom-Anschlusskabel an das Wechselstromnetz
- Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose.
- Wenn das Kühlgerät an der Gleichstrom-Steckdose angeschlossen ist: Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Fahrzeugbatterie ab, bevor Sie ein Schnellladegerät anschließen.
- Wenn das Kühlgerät an der Gleichstrom-Steckdose angeschlossen ist: Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Fahrzeugbatterie entladen werden.
- Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe.
• Die Isolierung des Kühlgeräts enthält brennbares Zyklopentan und erfordert ein besonderes Entsorgungsverfahren. Führen Sie das Kühlgerät am Ende seiner Lebensdauer einer ordnungsgemäßen Entsorgung zu.
2.2 Sicherheit beim Betrieb des Kühlgerätes
VORSICHT! Nichtbeachtung dieser Sicherheitshinweise kann zu leichten oder mittelschweren Verletzungen führen.
Lebensgefahr durch Stromschlag
- Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.
Gesundheitsgefahr
- Das Öffnen des Kühlgerätes über einen längeren Zeitraum kann einen erheblichen Temperaturanstieg in den Fächern des Gerätes verursachen.
- Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln und zugänglichen Entwässerungssystemen in Berührung kommen können.
- Lagern Sie rohes Fleisch und Fisch in geeigneten Behältern im Gerät, damit sie nicht mit anderen Lebensmitteln in Berührung kommen oder auf diese abtropfen.
- Wenn das Gerät für längere Zeit leer steht:
– Schalten Sie das Gerät aus.
- Tauen Sie das Gerät ab.
– Reinigen und trocknen Sie das Gerät.
– Lassen Sie die Tür offen, um Schimmelbildung im Gerät zu verhindern.
ACHTUNG! Beschädigungsgefahr
- Benutzen Sie keine Elektrogeräte innerhalb des Kühlgerätes, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden.
- Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen usw.) ab.
- Überhitzungsgefahr!
Achten Sie stets darauf, dass die Belüftung auf allen vier Seiten des Kühlgeräts mindestens 50 mm beträgt. Halten Sie den Lüftungs-bereich frei von jeglichen Gegenständen, die den Luftdurchfluss zu den Kühlkomponenten behindern können.
Platzieren Sie das Kühlgerät nicht in geschlossenen Fächern oder Bereichen, die keinen oder nur einen minimalen Luftstrom aufweisen.
- Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.
- Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
• Tauchen Sie das Kühlgerät nie in Wasser.
- Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe.
3 Lieferumfang
| Pos. in Abb. 1, Seite 3 | Menge Bezeichnung |
| 11 Thermoelektrische Kühlbox |
| 21 Wechselstrom-Anschlusskabel |
| 31 Gleichstrom-Anschlusskabel |
| -1 Bedienungsanleitung |
Prüfen Sie vor Inbetriebnahme des Gerätes, ob alle zum Lieferumfang gehörenden Teile vorhanden sind.
4 Bestimmungsgemäßer Gebrauch
Die Kühlbox eignet sich zum Kühlen und Warmhalten von Lebensmitteln. Die Kühlbox ist auch für Camping-Zwecke geeignet.
Alle in der Kühlbox verarbeiteten Materialien sind unbedenklich für Lebensmittel.
Das Kühlgerät ist für Camping-Zwecke geeignet.
Das Gerät darf keinem Regen ausgesetzt werden.
VORSICHT! Gesundheitsgefahr!
Prüfen Sie bitte, ob die Kühlleistung der Kühlbox den Anforderungen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen.
5 Technische Beschreibung
Das Kühlgerät ist für den mobilen Einsatz geeignet. Es kann Waren bis max. 27 °C (TCX07: 25 °C) unter Umgebungstemperatur kühlen (thermostatische Abschaltung bei ca. 2 °C) oder bis max. 65 °C warm halten.
Das Kühlgerät ist ein verschleißarmes, thermoelektrisches Kühlgerät mit gebläseunterstützter Wärmeableitung.
TCX14, TCX21, TCX35
Hat das Gerät den eingestellten Temperaturbereich erreicht, schaltet es automatisch in den Energiesparmodus um. In diesem Modus wird lediglich die Energie verbraucht, die benötigt wird, um im Kühlboxinnenraum die erforderliche Temperatur zu erreichen.
Das Kühlgerät ist mit einer automatischen Vorrangschaltung ausgestattet. Dadurch wird sichergestellt, dass bei gleichzeitigem Anschluss an das Wechselstromnetz und eine 12/24-Volt-Batterie das Gerät über das Wechselstromnetz mit Strom versorgt wird.
6 B e d i e n u n g
WARNUNG! Brandgefahr
- Stellen Sie beim Aufstellen des Geräts sicher, dass das Anschlusskabel nicht eingeklemmt oder beschädigt wird.
- Positionieren Sie an der Geräterückseite keine tragbaren Mehrfachsteckdosen oder tragbare Netzteile.
HINWEIS
Bevor Sie die neue Kühlbox in Betrieb nehmen, reinigen Sie sie aus hygienischen Gründen innen und außen mit einem feuchten Tuch (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 31).
6.1 Tipps zum Energiesparen
HINWEIS
Ein Lüfter im Innenraum der Kühlbox sorgt für die Umwälzung der kalten Luft innerhalb der Kühlbox, wodurch eine bessere Kühlleistung erzielt wird. Damit die kalte Luft beim Öffnen der Kühlbox nicht nach außen gelangt, ist diese mit einem Schalter ausgerüstet, der den Lüfter ausschaltet, sobald der Deckel geöffnet wird.
- Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort.
- Wenn Sie eine erhöhte Energieeffizienz und eine begrenzte Kühlleistung für das Kühlgerät einrichten wollen, nutzen Sie den ECO-Modus des Kühlgerätes (TCX14, TCX21, TCX35).
- Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Kühlgerät kühl halten.
- Öffnen Sie das Kühlgerät nicht häufiger als nötig.
- Lassen Sie das Kühlgerät nicht länger offen als nötig.
6.2 An Bordnetz anschließen
HINWEIS
Wenn Sie das Kühlgerät an das Bordnetz Ihres Fahrzeugs anschließen, beachten Sie, dass Sie ggf. die Zündung einschalten müssen, damit das Kühlgerät mit Strom versorgt wird.
Zur Sicherheit ist die Kühlbox mit einem elektronischen Verpolungsschutz ausgestattet, der die Kühlbox gegen Verpolung beim Batterieanschluss und gegen Kurzschluss schützt.
6.3 Batteriewächter verwenden (TCX14, TCX21, TCX35)
Das Gerät ist mit einem mehrstufigen Batteriewächter ausgestattet, der Ihre Fahrzeugbatterie beim Anschluss an das Gleichstrom-Bordnetz vor zu tiefer Entladung schützt.
Wird die Kühlbox bei ausgeschalteter Zündung im Fahrzeug betrieben, schaltet sich die Box selbstständig ab, sobald die Versorgungsspannung unter einen einstellbaren Wert abfällt. Die Kühlbox schaltet sich wieder ein, sobald durch Aufladung der Batterie die Wiedereinschaltspannung erreicht wird.
ACHTUNG! Beschädigungsgefahr!
Die Batterie besitzt beim Abschalten durch den Batteriewächter nicht mehr ihre volle Ladekapazität. Vermeiden Sie mehrmaliges Starten oder den Betrieb von Stromverbrauchern ohne längere Aufladephasen. Sorgen Sie dafür, dass die Batterie wieder aufgeladen wird.
Im Modus „HIGH“ spricht der Batteriewächter schneller an als in den Stufen „LOW“ (siehe folgende Tabelle).
| Batteriewächter-Modus LOW HIGH |
| Ausschaltspannung bei 12 V | 10,1 V 11,7 V |
| Wiedereinschaltspannung bei 12 V | 11,5 V 13,1 V |
| Ausschaltspannung bei 24 V | 21,5 V 24,6 V |
| Wiedereinschaltspannung bei 24 V | 23,0 V 26,2 V |
▶ Stellen Sie den Schalter (Abb. 1 4, Seite 3) auf die geeignete Einstellung, um den Batteriewächter-Modus auszuwählen.
▶ Stellen Sie den Schalter (Abb. 1 4, Seite 3) auf „OFF“, um den Batteriewächter-Modus zu deaktivieren.
HINWEIS
Wenn die Kühlbox von der Starterbatterie versorgt wird, wählen Sie den Batteriewächter-Modus „HIGH“. Wenn die Kühlbox an eine Versorgungsbatterie angeschlossen ist, reicht der Batteriewächter-Modus „LOW“ aus.
6.4 Kühlbox öffnen
▶ Nur TCX35: Entriegeln Sie die Kühlbox (Abb. 2, Seite 3).
▶Öffnen Sie die Kühlbox.
6.5 Kühlbox einschalten (TCX07)
▶Stellen Sie die Kühlbox auf eine feste Unterlage.
An 230 V\~ anschließen
▶ Verbinden Sie das 230-V-Anschlusskabel mit dem Netzadapter.
▶ Stecken Sie die andere Seite des 230-V-Anschlusskabels in die Buchse an der Kühlbox.
▶Schließen Sie den Netzadapter an eine Steckdose an.
√Die LED am Netzadapter leuchtet grün.
An 12 V--- anschließen
HINWEIS
Der Stecker ist verpolungssicher: Sie können ihn nur in einer Richtung in die Buchse (Abb. 4 1, Seite 4) stecken.
▶ Stecken Sie eine Seite des 12-V-Anschlusskabels in die Buchse an der Kühlbox.
▶ Schließen Sie die andere Seite des 12-V-Anschlusskabels an den Zigarettenanzünder im Fahrzeug (Abb. 5, Seite 4) an.
Kühlbox einschalten
Schieben Sie den Schalter am Bedienfeld (Abb. 4 3, Seite 4) in die Position „HEISS/HOT“ bzw. „KALT/COLD“, um die Kühlbox einzuschalten.
√Die Kühlbox startet mit dem Kühlen bzw. Heizen des Innenraums:
Betriebsanzeige Betriebsmodus
| rot (Abb. 4 2, Seite 4) | Heizen |
| grün (Abb. 4 4, Seite 4) | Kühlen |
6.6 Kühlbox einschalten (TCX14, TCX21, TCX35)
ACHTUNG!
Achten Sie darauf, dass sich nur Gegenstände oder Waren in der Kühlbox befinden, die auf die gewählte Temperatur gekühlt oder erwärmt werden dürfen.
▶Stellen Sie die Kühlbox auf eine feste Unterlage.
▶Schließen Sie die Kühlbox
- mit dem mitgelieferten Wechselstrom-Anschlusskabel (Abb. 1 2, Seite 3) an eine Wechselstromsteckdose an oder ...
- mit dem mitgelieferten Gleichstrom-Anschlusskabel (Abb. 1 3, Seite 3) an die Gleichstromsteckdose im Fahrzeug (Abb. 5, Seite 4) an.
▶ Drücken Sie die Taste „©“ am Bedienfeld, um die Kühlbox einzuschalten.
√ Die Kühlbox startet mit dem Kühlen oder Heizen des Innenraums:
Betriebsanzeige Betriebsmodus
| rot (Abb. 3 2, Seite 3) | Heizen |
| blau (Abb. 3 3, Seite 3) | Kühlen |
6.7 Zwischen Kühlen und Heizen umschalten
TCX07
▶ Wenn Sie zwischen Kühlen und Heizen umschalten möchten, schieben Sie den Schalter am Bedienpanel (Abb. 4 3, Seite 4) in die Position „HEISS/HOT“ bzw. „KALT/COLD“.
√Die rote bzw. grüne Betriebsanzeige leuchtet, und das Gerät beginnt zu kühlen/heizen.
▶ Wenn Sie den Kühl- bzw. Heizvorgang beenden möchten, schieben Sie den Schalter am Bedienpanel (Abb. 4 3, Seite 4) in die Position „AUS/OFF“.
▶ Wenn Sie die Kühlbox außer Betrieb nehmen, ziehen Sie das Anschlusskabel ab.
TCX14, TCX21, TCX35
▶ Wenn Sie zwischen Kühlen und Heizen umschalten möchten, drücken Sie die Taste „HOT/COLD“.
HINWEIS
Die Steuerung der Kühlbox besitzt eine Memoryfunktion: Sie merkt sich den gewählten Temperaturbereich für jeden Modus (Kühlen und Heizen). So wird bei jedem Einschalten oder Umschalten der vorher gewählte Temperaturbereich des jeweiligen Modus eingestellt.
√ Die rote oder blaue Betriebsanzeige leuchtet, und das Gerät beginnt zu kühlen/heizen.
▶ Wenn Sie den Kühl- oder Heizvorgang beenden möchten, drücken Sie die Taste „♡”.
▶ Wenn Sie die Kühlbox außer Betrieb nehmen, trennen Sie sie vom Netz.
6.8 Temperatur wählen (TCX14, TCX21, TCX35)
Die Statusanzeige für die eingestellte Temperatur (Abb. 3 5, Seite 3) zeigt die ausgewählte Temperatur an. Mit steigender Anzahl an leuchtenden LEDs steigt auch die Intensität der Kühlung bzw. Heizung.
HINWEIS
Die folgenden Temperaturangaben unterliegen Toleranzen und sind abhängig von der Messposition.
Temperatur in der Innenraummitte bei ca. 25 °C Umgebungstemperatur:
| Statusanzeige(Abb. 3 5, Seite 3) | Innentemperatur |
| Kühlung | 7 leuchtende LEDs ca. 1 °C (TCX14)ca. 3 °C (TCX21, TCX35) |
| 1 leuchtende LED ca. 16 °C (ECO-Modus) |
| Heizung | 7 leuchtende LEDs ca. 65 °C |
| 1 leuchtende LED ca. 48 °C |
Um die Temperatur für die Kühlung oder Heizung auszuwählen, drücken Sie wiederholt die Taste „”, bis die erforderliche Anzahl an LEDs leuchtet.
6.9 Deckel abnehmen
Sie können den Deckel der Kühlbox abnehmen (Abb. 6, Seite 4):
▶Öffnen Sie den Deckel so weit, dass er etwa im 30° Winkel zur Kühlbox steht.
Ziehen Sie den Deckel nach vorne und heben Sie ihn dann schräg ab.
7 Reinigung und Pflege
WARNUNG! Lebensgefahr durch Stromschlag
Trennen Sie vor jeder Reinigung und Pflege das Kühlgerät von der Stromversorgung.
ACHTUNG! Beschädigungsgefahr!
- Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser.
- Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können.
▶ Reinigen Sie das Kühlgerät innen und außen gelegentlich mit einem feuchten Tuch.
Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Kühlgerätes frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Kühlgerät keinen Schaden nimmt.
8 E n t s o r g u n
▶Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.
Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.
9 Störungsbeseitigung
Störung Mögliche Ursache Lösungsvorschlag
| Die Kühlbox funktioniert nicht. Das von außen sichtbare Lüfterrad dreht sich nicht. | An der Gleichstromsteckdose im Fahrzeug liegt keine Spannung an. | In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit die Gleichstromsteckdose Spannung hat. |
| Die Zündung ist eingeschaltet, aber die Kühlbox funktioniert nicht. | Die Fassung der Gleichstromsteck-dose ist verschmutzt. Das hat einen schlechten elektrischen Kontakt zur Folge. | Mit einer nichtmetallischen Bürste und einem Lösungsmittel die Fassung der Gleichstromsteckdose reinigen, so dass der mittlere Kontaktstift sauber ist.Wenn Ihr Kühlboxstecker in der Fassung der Gleichstromsteckdose sehr warm wird, muss entweder die Fassung gereinigt werden, oder der Stecker ist möglicherweise nicht richtig zusammengebaut. |
| Die Sicherung des Gleichstromsteckers ist durchgebrannt. | Tauschen Sie die Sicherung (Abb. 71, Seite 5) des Gleichstromsteckers durch eine gleichwertige Sicherung aus. |
| Die Fahrzeug-Sicherung ist durchge-brannt. | Tauschen Sie die Fahrzeug-Sicherung der Gleichstromsteckdose (üblicherweise 15 A) aus (Beachten Sie dazu die Bedienungsanleitung zu Ihrem KFZ). |
| Die Kühlbox kühlt nicht zufriedenstellend. Das Lüfterrad außen dreht sich nicht. | Der Lüftermotor ist defekt. | Die Reparatur kann nur von einem zuge-lassenen Kundendienstbetrieb durchgeführt werden. |
| Die Kühlbox kühlt nicht zufriedenstellend. Das Lüfterrad außen dreht sich. | Der Lüftermotor für den inneren Lüfter ist defekt. | |
| Das Peltierelement ist defekt. | |
| Das integrierte Netz-teil ist defekt. | |
10 Technische Daten
| TCX07 |
| Art.-Nr.: 9600025390, | 9600025391 |
| Eingangsspannung: 12 | V---230 V~ (mit Netzstecker) |
| Leistungsaufnahme: | 38 W (12 V---)43 W (230 V~) |
| Innentemperaturbereich-Kühlung: max. 25 °C-Heizung: max. 65 °C | unter Umgebungstemperatur |
| Bruttoinhalt: 7 l | |
| Gewicht: 2,8 kg (ohne | Netzstecker) |
| Prüfung/Zertifikat: |  |
| TCX14 TCX21 | TCX35 | |
| Art.-Nr.: 9600013319 | 9600013929 | 96000133209600013930 | 96000133219600013931 |
| Eingangsspannung: 12 | /24 V---220-240 V~ |
| Leistungsaufnahme: | 46 W (12 V---)50 W (24 V---)64 W (230 V~) |
| 8,5 W(Wechselstrombetrieb, ECO-Modus) | 8,8 W(Wechselstrombetrieb, ECO-Modus) |
| Innentemperaturbereich (7 bis 1 LEDs)- Kühlung: | 1 °C bis 16 °C | 3 °C bis 16 °C |
| (max. 27 °C unter Umgebungstemperatur) |
| Innentemperaturbereich (7 bis 1 LEDs)- Heizung: 48 °C bis 65 °C | |
| Kategorie: Pantry | |
| Energieeffizienzklasse: | A++ |
| Energieverbrauch: | 74 kWh/Jahr | 77 kWh/Jahr |
| Bruttoinhalt: | 14 l | 21 l | 35 l |
| Nettoinhalt: | 13,5 l | 20 l | 33 l |
| Klimaklasse: | T |
| Umgebungs-temperatur: | +16 °C bis +43 °C |
| Schallemission: | 41 dB(A) |
| Gewicht: | 5,8 kg | 7,3 kg | 10,6 kg |
| Prüfung/Zertifikat: | CE E4 |
10 Technische gegevens
Driftsindikator Driftsmodus
Driftsindikator Driftsmodus
