GEBRUIKSAANWIJZING TropiCool TCX 14 DOMETIC
Thermo-elektrische koelbox
Gebruiksaanwijzing....93
Lees deze handleiding voor de ingebruikname zorgvuldig door en bewaar deze. Geef de handleiding bij doorgeven van het toestel door aan de gebruiker.
De fabrikant kan niet aansprakelijk worden gesteld voor schade die door gebruik tegen de voorschriften in of door verkeerde bediening wordt veroorzaakt.

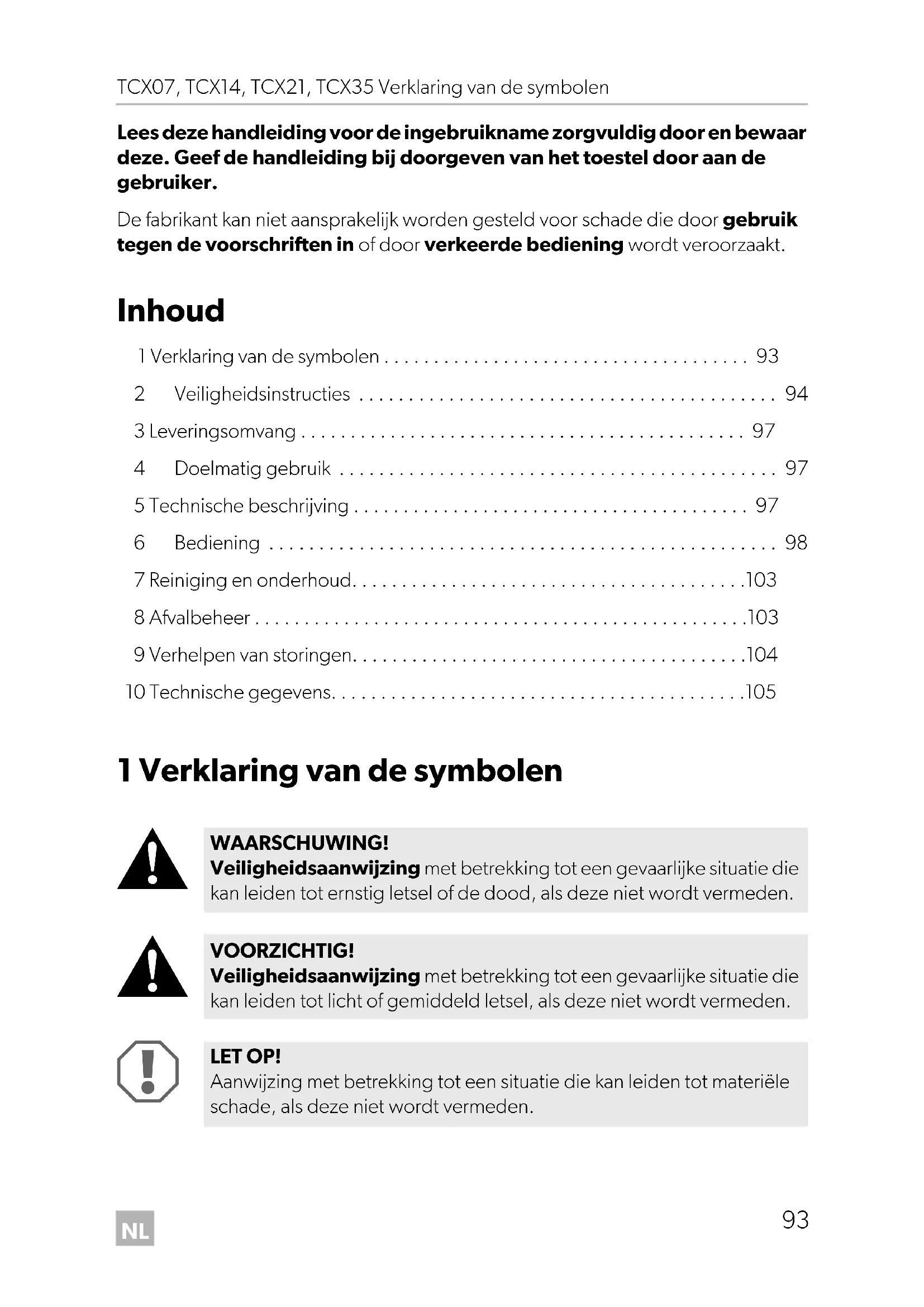

Inhoud
1 Verklaring van de symbolen 93
2 Veiligheidsinstructies 94
3 Leveringsomvang 97
4 Doelmatig gebruik 97
5 Technische beschrijving 97
6 Bediening 98
7 Reiniging en onderhoud....103
8 Afvalbeheer....103
9 Verhelpen van storingen....104
10 Technische gegevens....105
1 Verklaring van de symbolen
WAARSCHUWING!
Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot ernstig letsel of de dood, als deze niet wordt vermeden.
VOORZICHTIG!
Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot licht of gemiddeld letsel, als deze niet wordt vermeden.
LET OP!
Aanwijzing met betrekking tot een situatie die kan leiden tot materiële schade, als deze niet wordt vermeden.
INSTRUCTIE
Meer informatie over de bediening van het product.
2 Veiligheidsinstructies
2.1 Algemene veiligheid
WAARSCHUWING! Niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood. Levensgevaar door elektrische schok
- Als het toestel zichtbaar beschadigd is, mag het niet in gebruik worden genomen.
- Als de aansluitkabel van dit toestel wordt beschadigd, moet deze, om gevaren te vermijden, door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon vervangen worden.
- Reparaties aan dit toestel mogen uitsluitend door vakmonteurs uitgevoerd worden. Door ondeskundige reparaties kunnen grote gevaren ontstaan.
Gevaar voor de gezondheid
- Dit toestel kan door kinderen vanaf 8 jaar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt.
- Kinderen mogen niet met het toestel spelen.
- Reiniging en gebruikersonderhoud mogen niet door kinderen zonder begeleiding worden uitgevoerd.
- Kinderen van 3 tot 8 jaar mogen koelapparaten laden en ontladen.
Explosiegevaar
- Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar drijfgas, in het toestel.
VOORZICHTIG! Niet in acht nemen van deze voorzichtigheids-aanwijzingen kan leiden tot licht of gemiddeld letsel.
Levensgevaar door elektrische schok
- Scheid het toestel van het net
- voor iedere reiniging en ieder onderhoud
- n a e l k g e b r u i k
Gevaar voor de gezondheid
- Levensmiddelen mogen alleen in de originele verpakkingen of geschikte bakken worden opgeslagen.
LET OP! Gevaar voor beschadiging
- Vergelijk de spanning op het typeplaatje met de voorhanden energie- voorziening.
- Sluit het toestel alleen als volgt aan:
- met de DC-aansluitkabel aan een DC-stopcontact in het voertuig
- of met de AC-aansluitkabel op het wisselstroomnet
- Trek de stekker nooit aan de aansluitkabel uit het stopcontact.
- Als het koeltoestel aan de DC-contactdoos is aangesloten: Klem uw koeltoestel en andere verbruikers van de accu af voor u een snellader aansluit.
- Als het koeltoestel aan de DC-contactdoos is aangesloten: Verbreek de verbinding of schakel het koeltoestel uit, als u de motor uitschakelt. Anders kan de accu worden ontladen.
- Het koeltoestel is niet geschikt voor het transport van bijtende of oplosmiddelhoudende stoffen.
- Deze koeltoestel bevat in de isolering brandbaar cyclopentaan. De gassen in het isoleringsmateriaal vereisen een bijzonder afvoerproces. Voer het apparaat aan het einde van zijn levensduur af volgens de voorschriften.
2.2 Veiligheid bij het gebruik van het toestel
VOORZICHTIG! Niet in acht nemen van deze voorzichtigheids-aanwijzingen kan leiden tot licht of gemiddeld letsel.
Levensgevaar door elektrische schok
- Let er voor de ingebruikneming op dat de voedingskabel en de stekker droog zijn.
Gevaar voor de gezondheid
- Langdurig openen van het koeltoestel kan leiden tot een aanzienlijke temperatuurstijging in de compartimenten van het toestel.
- Reinig oppervlakken die in contact komen met voedsel en aftap-systemen regelmatig.
- Sla rauw vlees en vis op in geschikte containers in het apparaat, zodat ze niet met andere levensmiddelen in contact komen of erop druppelen.
- Als het apparaat langdurig leeg blijft:
– Schakel het apparaat uit.
- Ontdooi het apparaat.
– Reinig het apparaat en droog het af.
- Laat de deur open om schimmelvorming in het apparaat te voorkomen.
LET OP! Gevaar voor beschadiging
- Gebruik geen elektrische toestellen binnen de koeltoestel, behalve als deze toestellen daarvoor door de fabrikant worden aanbevolen.
- Zet het toestel niet in de buurt van open vlammen of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).
• Gevaar voor oververhitting!
Zorg er altijd voor dat er rond het koeltoestel minimaal 50 mm ventilatie is. Houd het ventilatiebereik vrij van objecten die de luchtstroom rond de koelcomponenten kunnen hinderen. Plaats het koeltoestel niet in gesloten ruimtes of bereiken met minimale luchtstroming.
- Let erop dat de ventilatiesleuven niet worden afgedekt.
- Doe geen vloeistoffen of ijs in het binnenreservoir.
- Dompel het toestel nooit onder water.
- Bescherm het toestel en de kabels tegen hitte en vocht.
3 L e v e r i n g s
Nr. in afb. 1, Hoeveelheid Omschrijving pagina 3
11 Thermo-elektrische koelbox
21 Wisselstroom-aansluitkabel
31 Gelijkstroom-aansluitkabel
-1 Gebruiksaanwijzing
Controleer vóór het in bedrijf nemen van het apparaat, of alle tot de leveringsomvang behorende delen aanwezig zijn.
4 D o e l m a t i g
Het koelapparaat is geschikt voor het koelen en warm houden van levensmiddelen. Het apparaat is ook geschikt voor gebruik tijdens kamperen.
Alle in het koelapparaat verwerkte materialen zijn onbedenkelijk ten aanzien van levensmiddelen.
Het koelapparaat is geschikt voor gebruik op campingen.
Het toestel mag niet aan regen worden blootgesteld.
VOORZICHTIG! Gevaar voor de gezondheid!
Controleer of het koelvermogen van het toestel voldoet aan de eisen van de levensmiddelen of geneesmiddelen die u wilt koelen.
5 Technische beschrijving
Het koeltoestel is geschikt voor mobiel gebruik. Het kan goederen koelen tot max. 27 °C (TCX07: 25 °C) onder de omgevingstemperatuur (thermostaatschakelaar-uit bij ca. 2 °C) of ze warm houden tot max. 65 °C.
Het koeltoestel is een slijtvaste thermo-elektrische koeler met ventilatorondersteunde warmteafvoer.
TCX14, TCX21, TCX35
Als het toestel een ingesteld temperatuur heeft bereik, schakelt het automatisch naar de energiebesparingsmodus. In deze modus wordt alleen energie verbruikt die werkelijk nodig is om de temperatuur in de box te handhaven.
Het koeltoestel is uitgerust met een automatisch prioriteitscircuit. Zo wordt gegarandeerd dat bij een gelijktijdige verbinding met de wisselstroomvoeding en een 12/24 V accu de wisselstroomvoeding wordt gebruikt.
6 Bediening
- Voorkom bij het positioneren van het apparaat het blijven hangen of beschadigd raken van de voedingskabel.
- Plaats geen beweeglijke, meervoudige stopcontacten of dergelijke voedingseenheden aan de achterkant van het apparaat.
INSTRUCTIE
Alvorens het nieuwe koeltoestel in bedrijf te nemen, moet het uit hygiënische redenen met een vochtige doek van binnen en buiten worden gereinigd (zie ook hoofdstuk „Reiniging en onderhoud“ op pagina 103).
6.1 Tips om energie te besparen
INSTRUCTIE
Een ventilator in het interieur van het koeltoestel zorgt voor de circulatie van koude lucht in de box. Zo is een betere koeling gegarandeerd. Om te voorkomen dat koude lucht naar buiten ontsnapt als het koeltoestel wordt geopend, is het uitgerust met een schakelaar die de ventilator uitschakelt zodra de deksel wordt geopend.
- Kies een goed geventileerde en tegen zonnestralen beschermde plaats.
- Als u een verhoogde energie-efficiëntie en een beperkt koelvermogen voor het koeltoestel wilt instellen, gebruik dan de ECO-modus van het koeltoestel (TCX14, TCX21, TCX35).
- Laat warme spijzen eerst afkoelen, voordat u ze in het toestel koel houdt.
- Open het koeltoestel niet vaker dan nodig.
- Laat het koeltoestel niet langer open dan nodig is.
6.2 Aansluiten op de sigarettenaansteker
INSTRUCTIE
Let erop dat u eventueel het contact moet inschakelen om het apparaat van stroom te voorzien, als u het koeltoestel aansluit op de sigaretten-aansteker van uw voertuig.
Uit veiligheidsredenen is de koeler uitgerust met een elektronisch systeem dat beschermt tegen verkeerd polen. Dit beschermt het koeltoestel tegen kortsluiting na aansluiting op een accu.
6.3 Accumonitor gebruiken (TCX14, TCX21, TCX35)
Het toestel is uitgerust met een meerniveau-accumonitor die de voertuigaccu bij aansluiting op het gelijkstroom-boordnet beschermt tegen te diepe ontlading.
Als het koeltoestel bij uitgeschakeld contact in het voertuig wordt gebruikt, wordt het koeltoestel automatisch uitgeschakeld zodra de voedingsspanning daalt tot onder een ingestelde waarde. Het koeltoestel wordt weer ingeschakeld zodra door oplading van de accu de herinschakelspanning is bereikt.
LET OP! Gevaar voor beschadiging!
Als de accu wordt uitgeschakeld door de accumonitor, wordt de accu niet meer volledig opgeladen. Voorkom herhaaldelijk starten of inschakelen van stroomverbruikers zonder langere laadfasen. Zorg ervoor dat de accu weer wordt opgeladen.
In de stand „HIGH“ reageert de accumonitor sneller dan in de stand „LOW“ (zie volgende tabel).
| Accumonitormodus LOW HIGH |
| Uitschakelspanning bij 12 V | 10,1 V 11,7 V |
| Herinschakelspanning bij 12 V | 11,5 V 13,1 V |
| Uitschakelspanning bij 24 V | 21,5 V 24,6 V |
| Herinschakelspanning bij 24 V | 23,0 V 26,2 V |
▶ Schuif de schakelaar (afb. 1 4, pagina 3) van de geschikte instelling om de accumonitormodus te selecteren.
▶ Schuif de schakelaar (afb. 1 4, pagina 3) naar „OFF“ om de accumonitormodus te deactiveren.
INSTRUCTIE
Als het koeltoestel wordt gevoed door de starteraccu, kiest dan de accumonitor-modus „HIGH“. Als het koeltoestel is aangesloten op een voedingsaccu, is de accumonitor-modus „LOW“ voldoende.
6.4 Koelbox openen
▶ Alleen TCX35: Ontgrendel het koelapparaat (afb. 2, pagina 3).
▶Open het koelapparaat.
6.5 Koelbox inschakelen (TCX07)
▶Plaats de koelbox op een vaste ondergrond.
Aan 230 V\~ aansluiten
▶Verbind de 230 V-aansluitkabel met de netadapter.
▶ Steek de andere zijde van de 230 V-aansluitkabel in de bus van de koelbox.
▶Sluit de netadapter op een stopcontact aan.
√De LED aan de netadapter brandt groen.
Aan 12 V--- aansluiten
INSTRUCTIE
De polen van de stekker kunnen niet verwisseld worden: U kunt hem slechts in een richting in de bus (afb. 4 1, pagina 4) steken.
▶ Steek een zijde van de 12 V-aansluitkabel in de bus aan de koelbox.
▶ Sluit de andere zijde van de 12 V-aansluitkabel aan de sigarettenaanster in het voertuig (afb. 5, pagina 4) aan.
Koelbox inschakelen
▶ Schuif de schakelaar aan het bedieningspaneel (afb. 4 3, pagina 4) in de positie „HEISS/HOT“ (HEET) resp. „KALT/COLD“ (KOUD) om de koelbox in te schakelen.
√De koelbox start met het koelen resp. opwarmen van de binnenruimte:
Bedrijfsaanduiding Bedrijfsmodus
| rood (afb. 4 2, pagina 4) | Opwarmen |
| groen (afb. 4 4, pagina 4) | Koelen |
6.6 Koelbox inschakelen (TCX14, TCX21, TCX35)
LET OP!
Let erop dat zich uitsluitend materialen en waren in de koelbox bevinden, die op de gekozen temperatuur gekoeld c.q. verwarmd mogen worden.
▶Plaats de koelbox op een stevige ondergrond.
▶Sluit het koelapparaat
- met de bijgeleverde wisselstroomaansluitkabel (afb. 1 2, pagina 3) aan op een wisselstroomcontactdoos of...
- met de bijgeleverde gelijkstroomaansluitkabel (afb. 1 3, pagina 3) op de gelijkstroomcontactdoos in het voertuig (afb. 5, pagina 4).
Druk op de knop „∅” op het bedieningspaneel om de koelbox in te schakelen.
√ De koelbox met het koelen c.q. verwarmen van de binnenruimte:
| Bedrijsindicator | Bedrijfsmodus |
| Rood (afb. 3 2, pagina 3) | Verwarmen |
| Blauw (afb. 3 3, pagina 3) | Koelen |
6.7 Omschakelen tussen koelen en verwarmen
TCX07
Als u tussen Koelen en Opwarmen wilt omschakelen, schuift u de schakelaar aan het bedieningspaneel (afb. 4 3, pagina 4) in de positie „HEISS/HOT" (HEET) resp. „KALT/COLD" (KOUD).
√ Het rode resp. groene indicatielampje brandt en het toestel begint te koelen of op te warmen.
▶ Als u het koelen of opwarmen wilt beëindigen, schuift u de schakelaar aan het bedieningspaneel (afb. 4 3, pagina 4) op „AUS/OFF“ (UIT).
▶ Trek na het gebruik van de koelbox de aansluitkabel uit de stroombron.
TCX14, TCX21, TCX35
▶ Als u tussen koelen en verwarmen om wilt schakelen, drukt u op de knop „HOT/COLD”.
INSTRUCTIE
De besturing van de koelbox bezit een geheugenfunctie: ze onthoudt het gekozen temperatuurbereik voor elke modus (koelen en verwarmen). Zo wordt telkens bij het inschakelen of omschakelen het voordien gekozen temperatuurbereik van de betreffende modus ingesteld.
√De rode of blauwe bedrijfsindicator brandt, en het apparaat begint te koelen/verwarmen.
Indien u het koelen c.q. verwarmen wilt beëindigen, druk dan op de knop „∅”.
▶ Als u de koelbox buiten bedrijf neemt, trek dan de aansluitkabel eruit.
6.8 Temperatuur selecteren (TCX14, TCX21, TCX35)
De ingestelde temperatuur-statusdisplay (afb. 3 5, pagina 3) toont de geselecteerde temperatuur. Hoe mee leds branden, hoe intensiever er wordt gekoeld of verwarmd.
INSTRUCTIE
De volgende temperatuurwaarden kunnen afwijken en zijn afhankelijk van de meetpositie.
De temperatuur in het midden van de binnenruimte bij ca. 25 °C omgevingstemperatuur:
| Statusdisplay (afb. 3 5, pagina 3) | Binnentemperatuur |
| Koelen | 7 brandende leds ca. 1 °C (TCX14)ca. 3 °C (TCX21, TCX35) |
| 1 brandende led ca. 16 °C (ECO modus) |
| Verwarmen | 7 brandende leds ca. 65 °C |
| 1 brandende led ca. 48 °C |
Om de koel of verwarm temperatuur te selecteren, op de „” knop drukken tot het aantal vereiste leds brandt.
6.9 Deksel afnemen
U kan het deksel van de koelbox nemen (afb. 6, pagina 4):
▶ Open het deksel zo ver dat het zich in een hoek van ongeveer 30° ten opzichte van de box bevindt.
▶Trek het deksel naar voren en hef het er dan schuin vanaf.
7 Reiniging en onderhoud
WAARSCHUWING! Levensgevaar door elektrische schok
Scheid voor elke reiniging en verzorging het toestel van het net.
LET OP! Gevaar voor beschadiging!
- Reinig het koeltoestel nooit onder stromend water of in afwaswater.
- Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, aangezien het koeltoestel hierdoor beschadigd zou kunnen raken.
▶ Reinig het toestel van binnen en buiten af en toe met een vochtige doek.
Zorg ervoor dat de ventilatieopeningen van het toestel vrij zijn van stof en verontreinigingen, zodat de bij het gebruik ontstane warmte kan worden afgevoerd en het toestel niet beschadigd raakt.
8 A f v a l b e h e
▶Laat het verpakkingsmateriaal indien mogelijk recyclen.
Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.
9 Verhelpen van storingen
Storing Mogelijke oorzaak Suggestie voor oplossing
| Uw box functioneert niet, en het van buitenaf zichtbare ventilatorwiel draait niet. | Aan de gelijkstroomcontactdoos in het voertuig is geen spanning. | In de meeste voertuigen moet de contactschakelaar ingeschakeld zijn om de gelijkstroomcontactdoos van spanning te voorzien. |
| Het contact is ingeschakeld, maar de box werkt niet. | De fitting van de gelijkstroomcontactdoos is vervuild. Dit heeft een slecht elektrisch contact tot gevolg. | Reinig met een niet-metalen borstel en een oplosmiddel de bus van de gelijkstroomcontactdoos, zodat de middelste aansluitpen schoon is.Als de stekker in de gelijkstroomcontactdoos zeer warm wordt, moet ofwel de fitting worden gereinigd of is de stekker eventueel niet goed samengebouwd. |
| De zekering van de gelijkstroomstekker is doorgebrand. | Vervang de zekering (afb. 7 1, pagina 5) van de gelijkstroomstekker door een gelijkwaardige zekering |
| De voertuigzekering is doorgebrand. | Vervang de voertuigzekering van de gelijkstroomcontactdoos (normaal 15 A) (neem hiervoor de bedieningshandleiding van uw voertuig in acht). |
| Het koelvermogen van uw box is naar uw zin onvoldoende, en het ventilatorwiel aan de buitenkant draait niet. | De ventilatormotor is defect. | Alleen een erkend servicebedrijf kan deze reparatie uitvoeren. |
| Het koelvermogen van uw box is naar uw zin onvoldoende, maar het ventilatorwiel aan de buitenkant draait wel. | De ventilatormotor voor de ventilator binnenin is defect. | |
| Het Peltier-element is defect. | |
| Het geïntegreerde netvoedingsdeel is defect. | |
| TCX07 |
| Artikelnr.: 960002539 | 0, 9600025391 |
| Voedingsspanning: 12 | V---230 V~ (met stroomadapter) |
| Voeding: | 38 W (12 V---)43 W (230 V~) |
| Binnentemperatuurbereik-Koelen: max. 25 °C onder omgevingstemperatuur-Verwarmen: max. 65 °C |
| Bruto-inhoud: 7 l | |
| Gewicht: 2,8 kg (zonder stroomadapter) | |
| Inspectie/certificaat: |  |
| TCX14 TCX21 TCX35 | |
| Artikelnr.: 9600013319 | 9600013929 | 96000133209600013930 | 96000133219600013931 |
| Voedingsspanning: 12/24 V---220-240 V~ |
| Voeding: | 46 W (12 V---)50 W (24 V---)64 W (230 V~) |
| 8,5 W(AC, ECO modus) | 8,8 W(AC, ECO modus) |
| Binnentemperatuurbereik (7 tot 1 led(s))-Koelen: | 1 °C tot 16 °C | 3 °C tot 16 °C |
| (max. 27 °C onder omgevingstemperatuur) |
| Binnentemperatuurbereik (7 tot 1 led(s))-Verwarmen: 48 °C tot 65 °C |
| Categorie: Pantry | |
| Energie-efficiëntieklasse: | A++ |
| Energieverbruik: 74 kWh/jaar | 77 kWh/jaar |
| Bruto-inhoud: | 14 l | 21 l | 35 l |
| Nuttige capaciteit: | 13,5 l | 20 l | 33 l |
| Klimaatklasse: | T |
| Omgevingstemperatuur: | +16 °C tot +43 °C |
| Geluidsemissie: | 41 dB(A) |
| Gewicht: | 5,8 kg | 7,3 kg | 10,6 kg |
| Inspectie/certificaat: |  |
