TropiCool TCX 14 - Kyl DOMETIC - Gratis bruksanvisning och manual

Produkttyp	Termoelektrisk kylbox
Märke	Dometic
Modell	TropiCool TCX 14
Bruttokapacitet	14 l
Användbar kapacitet	13,5 l
Matningsspänning	12/24 V (DC) och 220-240 V (AC)
Elektrisk effekt	46 W (12 V), 50 W (24 V), 64 W (230 V)
Temperaturområde (kylning)	1 °C till 16 °C (upp till 27 °C under omgivningstemperatur)
Temperaturområde (uppvärmning)	48 °C till 65 °C
Energiklass	A++
Årlig energiförbrukning	74 kWh/år
Klimatklass	T (omgivning +16 till +43 °C)
Ljudnivå	41 dB(A)
Vikt	5,8 kg
ECO-läge	Ja
Batteriskydd	Ja, justerbar LOW/HIGH/OFF
Prioriterad anslutning	Automatisk (AC-prioritet)
Polvändningsskydd	Ja
Rengöring	Fuktig trasa, doppa inte
Användning av barn	Från 8 år under uppsikt
Utbytbara delar	Säkring i DC-kabeln
Minnesfunktion	Kommer ihåg inställd temperatur

Vanliga frågor - TropiCool TCX 14 DOMETIC

Hur använder jag ECO-läget?

ECO-läget finns på modellerna TCX14, TCX21 och TCX35. För att aktivera, tryck på HOT/COLD-knappen tills önskat antal lysdioder lyser. En enda tänd lysdiod motsvarar ECO-läget, med en innertemperatur på cirka 16 °C för kylning. Detta läge minskar energiförbrukningen.

Hur ställer jag in batteriskyddet?

Batteriskyddet ställs in med en omkopplare (fig. 1 4, sidan 3). Tre lägen finns: LOW (avstängningsspänning 10,1 V vid 12 V), HIGH (avstängningsspänning 11,7 V vid 12 V) och OFF (avaktiverat). Använd HIGH för startbatteri och LOW för matningsbatteri.

Vad är skillnaden mellan LOW- och HIGH-lägena på batteriskyddet?

I LOW-läge stannar kylboxen vid en lägre spänning (10,1 V vid 12 V) vilket möjliggör längre användning av batteriet. I HIGH-läge stannar den tidigare (11,7 V) för att skydda startbatteriet mot djupurladdning. HIGH-läget rekommenderas för startbatterier.

Hur rengör jag kylboxen TropiCool TCX 14?

Före rengöring, koppla bort apparaten. Använd en fuktig trasa för att rengöra insida och utsida. Använd inte slipande rengöringsmedel eller hårda föremål. Sänk aldrig ner kylboxen i vatten och rengör den inte under rinnande vatten.

Kan jag använda kylboxen med ett bilbatteri?

Ja, kylboxen kan anslutas till ett 12 V- eller 24 V-batteri via cigarettändaruttaget. Använd medföljande DC-anslutningskabel. Se till att tändningen är på för strömförsörjning. Kylboxen är utrustad med ett batteriskydd för att förhindra överdriven urladdning.

Hur byter jag säkringen i strömkabeln?

Säkringen sitter i DC-kontakten (fig. 7 1, sidan 5). Byt ut den mot en likvärdig säkring (vanligtvis 15 A). Använd en icke-metallisk borste för att rengöra uttaget vid behov. Om fordonssäkringen har gått, byt ut den enligt underhållshandboken.

Hur växlar jag från kylläge till värmeläge?

För modellerna TCX14, TCX21 och TCX35, tryck på HOT/COLD-knappen för att växla mellan lägena. Röda lampan indikerar uppvärmning, blå kylning. Tidigare inställd temperatur kommer ihåg.

Vilken är den lägsta kyltemperaturen?

Den lägsta kyltemperaturen är cirka 1 °C (med 7 lysdioder tända) för TCX14. Kylboxen kan kyla ner till 27 °C under omgivningstemperatur, men kan inte gå under 0 °C.

Kan kylboxen användas för att värma mat?

Ja, kylboxen kan värma upp till 65 °C. Använd värmeläget genom att trycka på HOT/COLD. Se till att maten tål denna temperatur. Uppvärmning är lämplig för att hålla varmt, inte för att tillaga.

Vad gör jag om kylboxen inte fungerar?

Kontrollera först att uttaget är strömförande (tändning på för DC-uttag). Rengör uttaget om det är smutsigt. Kontrollera säkringen i anslutningskabeln och fordonssäkringen. Om den externa fläkten inte snurrar kan motorn vara defekt: kontakta en auktoriserad serviceverkstad.

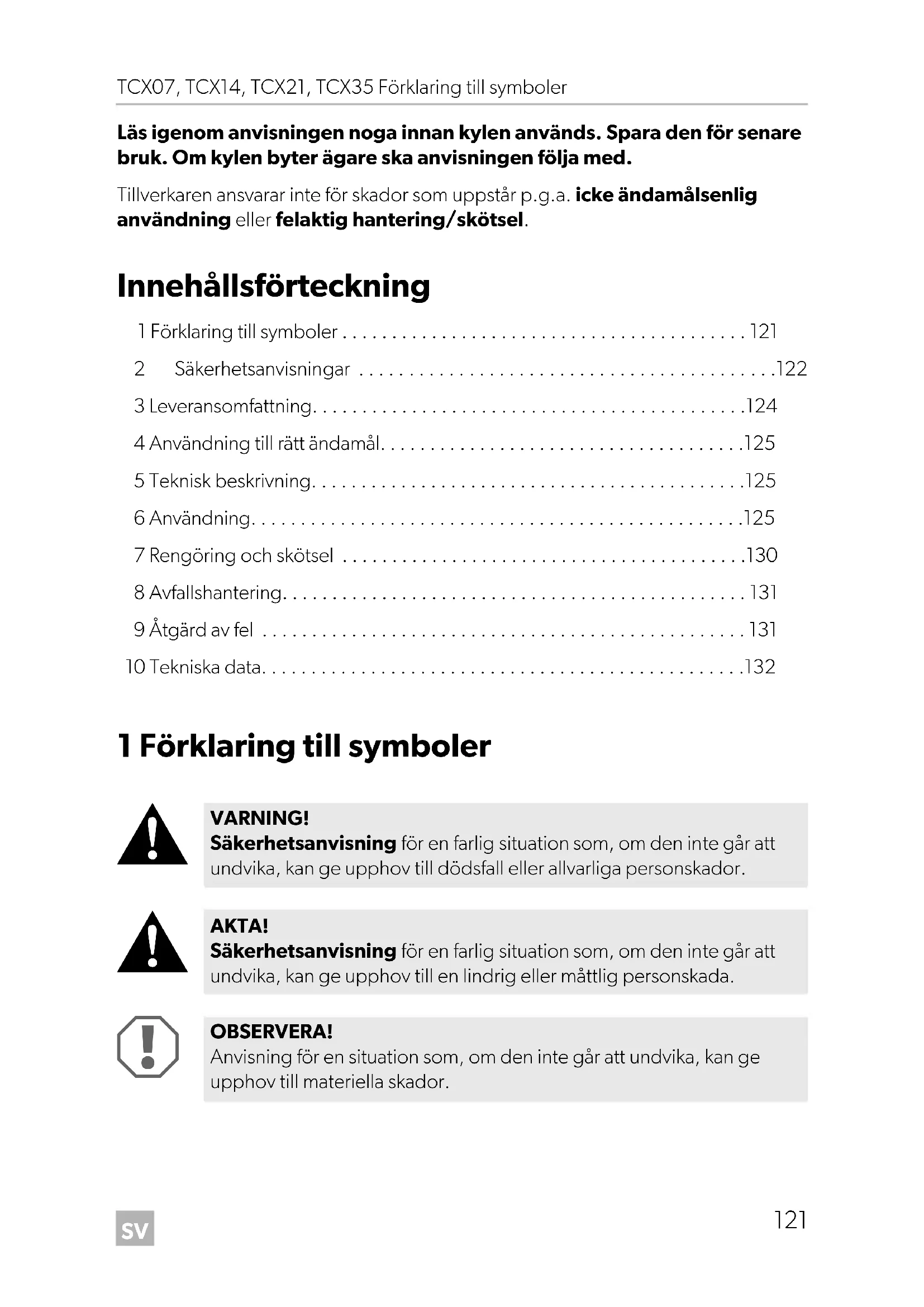

BRUKSANVISNING TropiCool TCX 14 DOMETIC

Läs igenom anvisningen noga innan kylen används. Spara den för senare bruk. Om kylen byter ägare ska anvisningen följa med.

Tillverkaren ansvarar inte för skador som uppstår p.g.a. icke ändamålsenlig användning eller felaktig hantering/skötsel.

Innehållsförteckning

1 Förklaring till symboler....121
2 Säkerhetsanvisningar 122
3 Leveransomfattning....124
4 Användning till rätt ändamål. 125
5 Teknisk beskrivning....125
6 Användning....125
7 Rengöring och skötsel 130
8 Avfallshantering....131
9 Åtgärd av fel 131
10 Tekniska data....132

1 Förklaring till symboler

WARNING!

Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till dödsfall eller allvarliga personskador.

AKTA!

Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till en lindrig eller måttlig personskada.

OBSERVERA!

Anvisning för en situation som, om den inte går att undvika, kan ge upphov till materiella skador.

ANVISNING

Kompletterande information om användning av produkten.

WARNING! Om man underlåter att följa de här varningarna kan följden bli dödsfall eller allvarlig personskada.

Risk för strömstötar – livsfara

• Om apparaten uppvisar synliga skador får den ej tas i drift.
• Om apparatens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.
• Reparationer på apparaten får endast utföras av behörigt fackfolk. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår.

Hälsorisk

• Barn från åtta års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunskaper får använda den här apparaten förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder den här apparaten på ett säkert sätt och känner till vilka risker som är förknippade med användningen.
• Barn får inte leka med apparaten.
• Rengöring och underhåll får inte genomföras av barn utan uppsikt.
• Barn i åldrarna tre till åtta år får lasta in eller ut varor i eller ur kylapparater.

Explosionsrisk

- Lagra inga ämnen som kan explodera i apparaten, som t.ex. sprayburkar med brännbar drivgas.

AKTA! Om man underlåter att följa de här försiktighetsåtgårderna kan följden bli lindrig eller måttlig personskada.

Risk för strömstötar – livsfara

• Koppla alltid bort apparaten från elnätet
  – före rengöring och underhåll
• efter användning

Hälsorisk

- Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

OBSERVERA! Risk för skador

• Jämför spänningsangivelsen på typskylten med elförsörjningen på plats.
• Anslut apparaten endast på följande vis:
• till ett DC-uttag i fordonet med DC-anslutningskabel
• eller till ett växelströmuttag med den medföljande AC-anslutningskabeln
• Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutningskabeln.
• När kylapparaten är ansluten till ett DC-uttag: Koppla bort kylapparaten och andra elförbrukare från batteriet innan en batteriladdare ansluts.
• När kylapparaten är ansluten till ett DC-uttag: Skilj apparaten från elnätet eller stäng av den när motorn stängs av. Annars kan batteriet urladdas.
• Kylapparaten är inte ämnad för transport av frätande ämnen och ämnen som innehåller lösningsmedel.
• Kylapparaten isolering innehåller brännbart cyklopentan. Gaserna i isoleringsmaterialet gör att materialet kräver särskild hantering. Lämna in kylboxen till en lämplig återvinningscentral när den inte ska användas längre.

2.2 Säkerhet under drift

AKTA! Om man underlåter att följa de här försiktighetsåtgår- derna kan följden bli lindrig eller måttlig personskada.

Risk för strömstötar – livsfara

- Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten är torra.

Hälsorisk

• Om kylapparaten hålls öppen under lång tid finns det risk att man får en betydande ökning av temperaturen i anordningens fack.

• Rengör med jämna mellanrum ytor som kan komma i kontakt med livsmedel och åtkomliga avloppssystem.

• Förvara rätt kött och rå fisk i lämpliga behållare i apparaten, så att de inte kommer i kontakt med andra livsmedel eller droppar på dessa.

• Om apparaten står tom under en längre tid:

• Stäng av apparaten.

• Frosta av apparaten.
  – Rengör och torka apparaten.
  – Låt dörren vara öppen, så att det inte bildas mögel.

OBSERVERA! Risk för skador

• Använd inga elektriska apparater för arbeten inne i kylapparaten.
  Undantag: apparaterna rekommenderas för sådan användning av tillverkaren.
• Ställ inte kylapparaten i närheten av öppen eld eller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.).
• Risk för överhettning!

Kontrollera att det alltid finns minst 50 mm ventilationsutrymme på kylapparatens samtliga fyra sidor. Kontrollera att det inte finns några föremål i ventilationsutrymmet som skulle kunna hindra luftflödet till kylkomponenterna.

Placera inte kylapparaten i stängda fack eller utrymmen utan luftflöde eller med bara minimalt luftflöde.

• Se till att ventilationsspringorna inte täcks över.
• Fyll inte innerfacket med vätskor eller is.
• Doppa aldrig ned apparaten i vatten.
• Skydda apparaten och kablarna mot hetta och fukt.

3 Leveransomfattning

Nr på bild 1, sida 3

Mängd Beteckning

Kontrollera att alla till leveransen hörande delar finns med innan aggregatet startas.

4 Användning till rätt ändamål

Kylaggregatet är avsett för kylning eller varmhållning av livsmedel. Aggregatet är också lämpligt för camping.

Alla material som används i kylaggregatet är riskfria för livsmedel.

Kylapparaten är avsedd för camping.

Apparaten måste skyddas mot regn.

AKTA! Hälsorisk!

Kontrollera om apparatens kyleffekt motsvarar kravet för de livsmedel eller mediciner du vill hålla kalla.

5 Teknisk beskrivning

Kylapparaten är avsedd för mobil användning. Det kan kyla varor ner till max. 27 °C (TCX07: 25 °C) under omgivningstemperaturen (termostatisk reglering vid cirka 2 °C) eller hålla värmen upp till max. 65 °C.

Kylapparaten är en låg-slitage termoelektrisk kylbox med fläktunderstödd värme-borttagning.

TCX14, TCX21, TCX35

Om apparaten har uppnått det inställda temperaturområdet växlar den automatiskt till lågenergiläget. I det här läget förbrukas endast den energi som krävs för att uppnå temperaturen inuti boxen.

Kylapparaten har en automatisk prioritetskoppling. På så sätt säkerställer man att växelströmsnätet används om både växelströmsnätet och ett 12/24 V-batteri är anslutna samtidigt.

6 A n v ä n d n i

WARNING! Brandrisk

• Kontrollera att elsladden inte har fastnat eller skadats i samband med placering av apparaten.
• Placera inte ut flera bärbara uttag eller bärbara nätaggregat bakom apparaten.

ANVISNING

Innan den nya kylapparaten tas i drift ska man av hygieniska skäl rengöra den inifrån och ut med en fuktig trasa (se även kapitel "Rengöring och skötsel" på sidan 130).

6.1 Tips för att spara energi

ANVISNING

Om man placerar en fläkt inuti kylapparaten cirkulerar det kalluft inuti huset. På så sätt förbättras kyleffekten. Kylapparaten har en brytare som stänger av fläkten så fort man öppnar locket, vilket gör att kalluften inte strömmar ut när man öppnar apparaten.

• Välj en uppställningsplats med god ventilation som är skyddad mot direkt solljus.
• Om du vill använda kylapparaten med högre energieffektivitet och begränsad kyleffekt kan du aktivera ECO-läget (TCX14, TCX21, TCX35).
• Låt varm mat svalna innan den läggs in i kylapparaten.
• Öppna inte kylapparaten oftare än nödvändigt.
• Låt inte kylskåpsdörren stå öppen längre än nödvändigt.

6.2 Ansluta till cigarettändaren

ANVISNING

Vid anslutning till fordonets cigarettuttag: beakta att tändningen ev. måste slås på för att försörja kylapparaten med ström.

Av säkerhetsskäl är kylboxen utrustad med ett elektroniskt system för att förhindra att polerna omvänds. Vid anslutning till ett batteri skyddas kylboxen på det här sättet mot kortslutning.

6.3 Använda batterivakten (TCX14, TCX21, TCX35)

Produkten har en flerstegs batterivakt som skyddar fordonsbatteriet mot urladdning när produkten ansluts till fordonets elsystem för likström.

När kylboxen används utan påslagen tändning i fordonet, stängs den av automatiskt om försörjningsspänningen sjunker under ett inställbart värde. Kylboxen startar så fort batteriet har laddats och återinkopplingsspänningen uppnås.

OBSERVERA! Risk för skada!

När batterivakten har stängt av batteriet laddas batteriet inte längre fullt. Starta inte många gånger eller använd strömbrukare utan längre laddningsfaser. Kontrollera att batteriet laddas igen.

I läget "HIGH" reagerar batterivakten snabbare än i läget "LOW" (se den nedanstående tabellen).

Batterivaktens läge LOW HIGH
Frånkopplingsspänning vid 12 V	10,1 V 11,7 V
Omstart-spänning vid 12 V	11,5 V 13,1 V
Frånkopplingsspänning vid 24 V	21,5 V 24,6 V
Omstart spänning vid 24 V	23,0 V 26,2 V

▶ Skjut brytaren (bild 1 4, sida 3) till lämplig inställning för att välja batterivaktsläget.
▶ Skjut brytaren (bild 1 4, sida 3) till "FRÅN" för att inaktivera batterivaktsläget.

ANVISNING

Välj läget "HIGH" för batterivakten om kylboxen försörjs med hjälp av startbatteriet. Om kylboxen ansluts till ett förbrukarbatteri räcker läget "LOW" för batterivakten.

6.4 Öppna kylbox

▶ Gäller endast TCX35: Lås upp kylen (bild 2, sida 3).
▶Öppna kylen.

▶Ställ kylboxen på ett fast underlag.

Ansluta till 230 V\~

▶Anslut 230-V-anslutningskabeln till nätadaptern.
▶ Anslut den andra änden av 230-V-anslutningskabeln till uttaget på kylboxen.
▶Anslut nätadaptern till ett eluttag.
√ Lysdioden på nätadaptern lyser grönt.

Ansluta till 12 V=

ANVISNING

Stickkontaktens poler kan inte förväxlas: den kan endast anslutas på ett sätt till uttaget (bild 4 1, sida 4).

▶Anslut den ena änden av 12-V-anslutningskabeln till uttaget på kylboxen.
▶Anslut den andra änden av 12-V-anslutningskabeln till cigarettuttaget i fordonet (bild 5, sida 4).

Slå på kylboxen

Sätt på kylboxen genom att ställa brytaren på manöverpanelen (se bild 4 C, sida 4) i läget "HEISS/HOT" (VARMT) för värmning resp. "KALT/COLD" (KALT) för kylning.

√Kylboxen startar och kyler resp. värmer facet:

Indikation Driftläge
röd (bild 4 2, sida 4)	värmning
grön (bild 4 4, sida 4)	kylning

Se till att det endast ligger föremål eller varor i kylboxen, som får kylas eller värmas till den inställda temperaturen.

▶Ställ kylboxen på ett fast underlag.
▶Stäng kylen.

• med hjälp av den medföljande växelströms-anslutningskabeln (bild 1 2, sida 3) ansluter du till en växelströmskontakt eller ...
• med hjälp av den medföljande likströms-anslutningskabeln (bild 1 3, sida 3) ansluter du till likströmskontakten i fordonet (bild 5 , sida 4).

▶ Tryck på "⏻"-knappen på betjäningspanelen för att starta kylboxen..

√Kylboxen börjar kyla eller värma boxens inre:

Driftindikering	Driftläge
Röd (bild 3 2, sida 3)	Värmning
Blå (bild 3 3, sida 3)	Kylning

6.7 Omkoppling mellan kyla och värme

TCX07

Ställ brytaren på manöverpanelen (bild 4 3, sida 4) i läget "HEISS/HOT" (VARMT) resp. "KALT/COLD" (KALT) för att växla mellan kylning och värmning.
√ Den röda resp. gröna lampan lyser och apparaten börjar att kyla/värma.
Ställ brytaren på manöverpanelen (bild 4 3, sida 4) i läget "AUS/OFF" (FRÅN) för att stänga av kylningen resp. värmningen.
▶Koppla bort anslutningskabeln när kylboxen tas ur drift.

TCX14, TCX21, TCX35

▶ Om du vill koppla om mellan kylning och värmning behöver du endast trycka på "HOT/COLD"-knappen.

ANVISNING

Styrenheten på kylboxen har en minnesfunktion: Den sparar det valda temperaturområdet för varje läge (kylning och uppvärmning). På så sätt ställs det valda temperaturområdet för respektive läge in vid varje aktivering eller omställning.

√ Den röda eller blå driftindikeringslampan lyser och aggregatet börjar kyl/värma.
▶ Om du vill avsluta kyl- eller värmningsprocessen, tryck på "⏻"-knappen.
▶Dra ur anslutningskabeln när du vill stänga av kylboxen.

6.8 Temperaturval (TCX14, TCX21, TCX35)

På statusdisplayen för den inställda temperaturen (bild 3 5, sida 3) anges vald temperatur. Ju fler lysdioder som lyser, desto starkare blir också kyl- eller värmeeffekten.

ANVISNING

De nedanstående temperaturangivelserna är föremål för toleranser och beroende av mätpositionen.

Invändig mitt-temperatur vid ca 25 °C omgivningstemperatur:

	Statusdisplay(bild 3 5, sida 3)	Invändig temperatur
Kylning	7 tända lysdioder cirka 1 °C (TCX14)cirka 3 °C (TCX21, TCX35)
	1 tänd lysdiod cirka 16 °C (EKO-läge)
Uppvärmning	7 tända lysdioder cirka 65 °C
	1 tänd lysdiod cirka 48 °C

För att välja kyl- eller uppvärmnings-temperaturen ska man trycka flera gånger på ” knappen tills nödvändigt antal lysdioder lyser.

6.9 Ta bort locket

Det går att ta bort kylboxens lock (bild 6, sida 4):

▶Öppna locket så att det står i ca 30° vinkel mot boxen.
▶ Dra locket framåt och lyft av det snett.

7 Rengöring och skötsel

WARNING! Livsfara p.g.a. elchock

Koppla alltid bort apparaten från elnätet före rengöring och skötsel.

OBSERVERA! Risk för sakskador!

• Rengör aldrig kylapparaten under rinnande vatten eller i diskvatten.
• Använd inga skarpa rengöringsmedel eller hårda föremål vid rengöring, det kan skada kylapparaten.

▶Rengör apparaten då och då in- och utvändigt med en fuktig trasa.
Kontrollera att luftnings-/ventilationsöppningarna är rena från damm och annat smuts så att värmen i vid användning kan avledas ordentligt så att produkten inte skadas.

8 Avfallshantering

▶Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

9 Å t g ä r d a v

Fel Möjlig orsak Förslag på åtgård

Boxen fungerar inte, och det utifrån synliga fläkthjulet roterar inte.	Det finns ingen spänning i fordonets likströmsuttag.	På de flesta fordon finns det ingen spänning i likströmsuttaget om tändningen inte har slagits på.
Tändningen är tillkopp-lad och boxen fungerar inte.	Hållaren på lik-strömuttaget är smutsig. Det ger dålig elektrisk kontakt.	Rengör likströmsuttagets fattning med en borste, som inte får vara av metall, och ett lösningsmedel, så att det mellersta kontaktstiftet blir rent.Om stickkontakten blir mycket varm i likströmuttaget måste antingen hållaren rengöras eller så är stickkontakten möjligtvis inte korrekt ansluten.
	Likströmskontaktens säkring har gått.	Byt likströmskontaktens säkring (bild 7 1, sida 5) mot en likvärdig säkring
	En av bilens säkringar har gått.	Byt fordonssäkringen i likströmsuttaget (vanligtvis 151, se fordonets instruktions-bok).
Boxen kyler dåligt och fläkthjulet roterar inte.	Fläktmotorn är defekt.	Boxen kan endast repareras av en auktoriserad kundserviceverkstad.
Boxen kyler dåligt trots att det yttre fläkthjulet roterar.	Motorn till den inre fläkten är defekt.
	Peltierelementetet är defekt.
	Den integrerade nätdelen är defekt.

10 Tekniska data

	TCX07
Art.nr: 9600025390, 9600025391
Försörjnings-spänning:	12 V=230 V~ (med strömadapter)
Strömingång: 38 W (12 V=43 W (230 V~))
Innertemperaturom-råde-Kylning: max. 25 °C under omgivningstemperaturen-Uppvärmning: max. 65 °C
Bruttovolym: 7 l
Vikt: 2,8 kg (utan strömadapter)
Besiktning/certifikat:

	TCX 14 TCX21 TCX35
Art.nr: 9600013319	9600013929	96000133209600013930	96000133219600013931
Försörjnings-spänning:	12/24 V---220 - 240 V~
Strömingång:	46 W (12 V---)50 W (24 V---)64 W (230 V~)
	8,5 W(AC, EKO-läge)	8,8 W(AC, EKO-läge)
Innertemperaturom-råde (7 till 1 lysdiod)- Kylning:	1 °C till 16 °C	3 °C till 16 °C
	(max. 27 °C under omgivningstemperaturen)
Innertemperaturom-råde (7 till 1 lysdiod)- Uppvärmning: 48 °C	till 65 °C
Kategori: Pentry
Energieffektklass: A++
Energiförbrukning: 74	kWh/år	77 kWh/år
Bruttovolym:	14 l	21 l	35 l
Förbrukningsbar kapacitet:	13,5 l	20 l	33 l
Klimatklass:	T
Omgivnings-temperatur:	+16 °C till +43 °C
Bulleremission:	41 dB(A)
Vikt:	5,8 kg	7,3 kg	10,6 kg
Besiktning/certifikat:	CE E4
