MANUALE UTENTE ASB 10 8 LI SET BOSCH

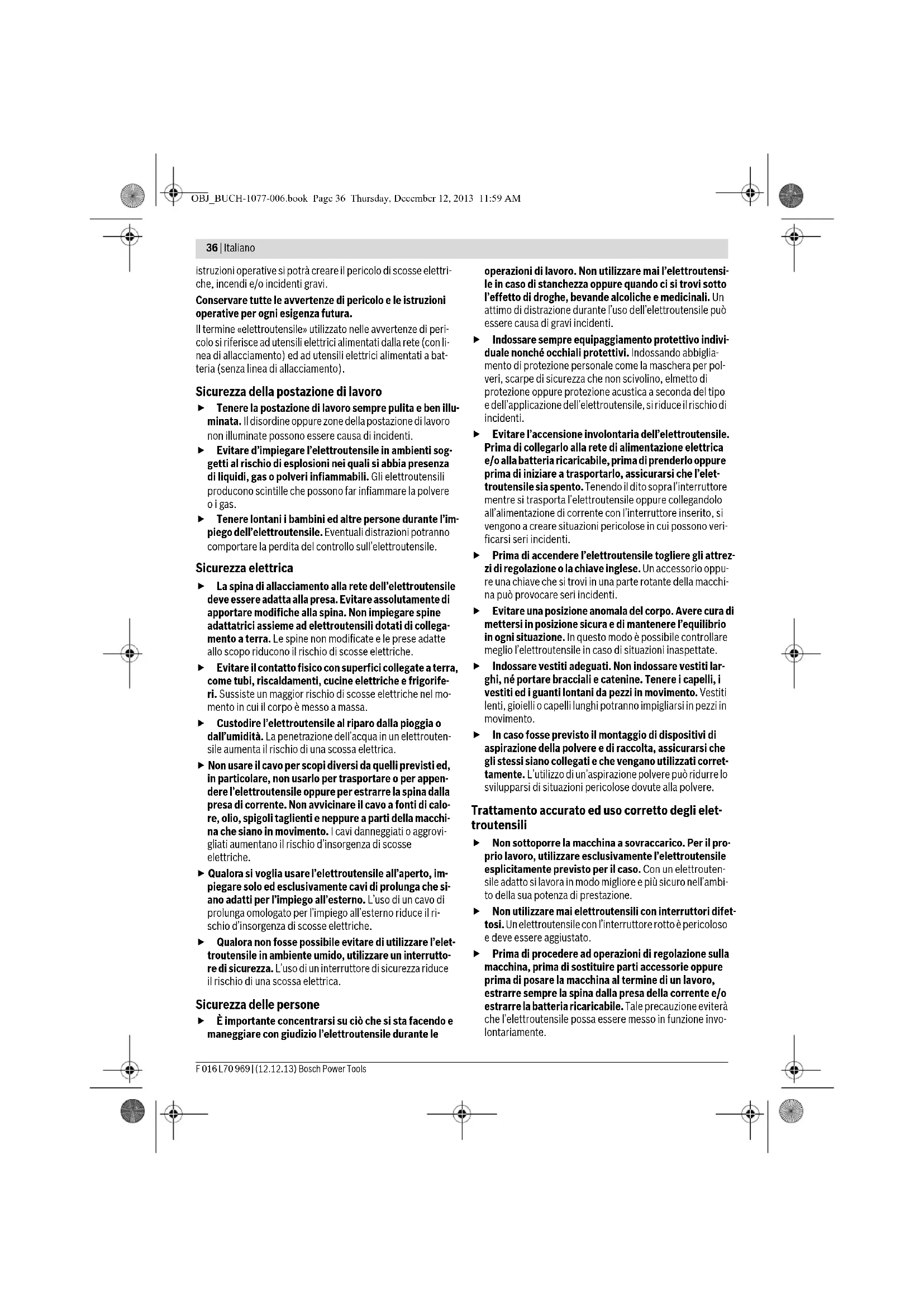

Leggere tutte le avvertenze di pe- ricolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle AVVERTENZA OBJ_BUCH-1077-006.book Page 35 Thursday, December 12, 2013 11:59 AM36 | Italiano F 016 L70 969 | (12.12.13) Bosch Power Tools istruzioni operative si potrà creare il pericolo di scosse elettri- che, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di peri- colo si riferisce ad utensili elettrici alimentati dalla rete (con li- nea di allacciamento) ed ad utensili elettrici alimentati a bat- teria (senza linea di allacciamento). Sicurezza della postazione di lavoro Tenere la postazione di lavoro sempre pulita e ben illu- minata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Evitare d’impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. Tenere lontani i bambini ed altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collega- mento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigorife- ri. Sussiste un maggior rischio di scosse elettriche nel mo- mento in cui il corpo è messo a massa. Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettrouten- sile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appen- dere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calo- re, olio, spigoli taglienti e neppure a parti della macchi- na che siano in movimento. I cavi danneggiati o aggrovi- gliati aumentano il rischio d’insorgenza di scosse elettriche. Qualora si voglia usare l’elettroutensile all’aperto, im- piegare solo ed esclusivamente cavi di prolunga che si- ano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il ri- schio d’insorgenza di scosse elettriche. Qualora non fosse possibile evitare di utilizzare l’elet- troutensile in ambiente umido, utilizzare un interrutto- re di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. Sicurezza delle persone È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensi- le in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. Indossare sempre equipaggiamento protettivo indivi- duale nonché occhiali protettivi. Indossando abbiglia- mento di protezione personale come la maschera per pol- veri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elet- troutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono veri- ficarsi seri incidenti. Prima di accendere l’elettroutensile togliere gli attrez- zi di regolazione o la chiave inglese. Un accessorio oppu- re una chiave che si trovi in una parte rotante della macchi- na può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti lar- ghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati corret- tamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Trattamento accurato ed uso corretto degli elet- troutensili Non sottoporre la macchina a sovraccarico. Per il pro- prio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettrouten- sile adatto si lavora in modo migliore e più sicuro nell’ambi- to della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttori difet- tosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione invo- lontariamente. OBJ_BUCH-1077-006.book Page 36 Thursday, December 12, 2013 11:59 AMItaliano | 37 Bosch Power Tools F 016 L70 969 | (12.12.13) Quando gli elettroutensili non vengono utilizzati, con- servarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abi- tuate ad usarlo o che non abbiano letto le presenti istru- zioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell’elettroutensile operan- do con la dovuta diligenza. Accertarsi che le parti mobi- li della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elet- troutensili la cui manutenzione è stata effettuata poco ac- curatamente. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre atte- nendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. Avere cura d’impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L’uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. Non avvicinare batterie non utilizzate a fermagli, mo- nete, chiavi, chiodi, viti e neppure ad altri piccoli ogget- ti metallici che potrebbero provocare un cavallotta- mento dei contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. In caso d’impiego errato si provoca il pericolo di fuoriu- scita di liquido dalla batteria ricaricabile. Evitarne as- solutamente il contatto. In caso di contatto accidenta- le, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni. Assistenza Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguar- data la sicurezza dell’elettroutensile. Indicazioni di sicurezza per tagliasiepi Tenere ogni parte del corpo lontana dalla lama da ta- glio. Quando la lama è in funzione, non tentare di rimuo- vere materiale tagliato e neppure cercare di tenere fer- mo con le mani il materiale da tagliare. Rimuovere materiale tagliato rimasto impigliato esclusivamente con apparecchio spento. Un attimo di distrazione mentre si utilizza il tagliasiepi potrà causare lesioni gravi. Quando la lama è ferma, trasportare il tagliasiepi te- nendolo per l’impugnatura. Durante il trasporto oppure la conservazione del tagliasiepi applicare sempre la co- pertura di protezione. Un trattamento accurato dell’ap- parecchio contribuisce a ridurre il rischio di incidenti a causa della lama. Afferrare l’elettroutensile esclusivamente sulle super- fici isolate dell’impugnatura, in quanto la lama da taglio potrebbe venire a contatto con cavi elettrici nascosti. Il contatto della lama da taglio con un cavo sotto tensione può mettere sotto tensione parti metalliche dell’apparec- chio, causando una scossa elettrica. Indicazioni di sicurezza per sfoltirami/tosaerba Questo apparecchio per il giardinaggio non è destinato all’uso da parte di persone (bambini compresi) con capaci- tà fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza, se le stesse non sono sorve- gliate oppure istruite relativamente all’uso dell’apparec- chio per il giardinaggio da parte di una persona responsa- bile per la loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l’apparecchio per il giardinaggio. Non permettere a bambini oppure a persone che non ab- biano preso visione delle presenti istruzioni di utilizzare l’apparecchio per il giardinaggio. Le norme nazionali pre- vedono eventualmente dei limiti di restrizione relativa- mente all’età dell’operatore. Se l’apparecchio per il giardi- naggio non viene impiegato, conservarlo fuori della portata dei bambini. L’operatore o l’utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà. Non utilizzare mai l’apparecchio per il giardinaggio quando nelle immediate vicinanze vi sono persone ed in modo par- ticolare bambini oppure animali domestici. Tenere il cavo di collegamento lontano dalle lame da taglio. Lavorando con l’apparecchio per il giardinaggio portare sempre occhiali di protezione e robuste scarpe che non scivolano. Non tosare in caso di cattive condizioni atmosferiche, in modo particolare in caso di temporali. Utilizzare l’apparecchio per il giardinaggio solamente di giorno o con una buona illuminazione artificiale. Controllare che i coperchi e le protezioni non siano dan- neggiati e siano montati correttamente. Eseguire le neces- sarie operazioni di manutenzione e riparazione prima di usare la macchina. OBJ_BUCH-1077-006.book Page 37 Thursday, December 12, 2013 11:59 AM38 | Italiano F 016 L70 969 | (12.12.13) Bosch Power Tools Accendere l’apparecchio per il giardinaggio solo quando mani e piedi sono sufficientemente lontani dalle lame da taglio. Staccare sempre l’apparecchio per il giardinaggio dall’ali- mentazione di corrente (p. es. staccare la spina oppure azionare il blocco di accensione): – ogniqualvolta si lascia l’apparecchio per il giardinaggio incustodito, – prima dell’eliminazione di bloccaggi, – quando si effettuano controlli, interventi di pulizia op- pure lavori all’apparecchio per il giardinaggio, – in seguito ad una collisione con corpi estranei. Control- lare immediatamente l’apparecchio per il giardinaggio in merito a danneggiamenti e, se necessario, far effet- tuare le dovute riparazioni, – se l’apparecchio per il giardinaggio inizia a vibrare in modo insolito (controllare immediatamente). Proteggersi contro lesioni a piedi e mani causate dalle lame da taglio. Proteggere l’elettroutensile dal calore, p. es. anche dall’irradiamento solare continuo, dal fuoco, dall’acqua e dall’umidità. Esiste pericolo di esplosione. Non aprire l’apparecchio. Se la batteria viene cortocircu- itata può esplodere. In caso di difetto e di uso improprio della batteria rica- ricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie. In caso di batterie difettose vi può essere una fuoriusci- ta di liquidi che possono umettare oggetti vicini. Con- trollare le relative parti. Pulire queste parti e, se il caso, sostituirle. Indicazioni di sicurezza per caricabatteria Custodire il caricabatteria al riparo dalla piog- gia o dall’umidità. L’eventuale infiltrazione di ac- qua in un caricabatteria va ad aumentare il rischio d’insorgenza di scosse elettriche. Non caricare batterie di altra fabbricazione. Il caricabat- teria è idoneo esclusivamente per operazioni di ricarica di batterie Bosch agli ioni di litio con tensioni indicate sotto dati tecnici. In caso contrario si viene a creare il pericolo di incendio e di esplosione. Avere cura di mantenere il caricabatteria sempre puli- to. Attraverso accumuli di sporcizia si crea il pericolo di una scossa elettrica. Prima di ogni impiego controllare il caricabatteria, il cavo e la spina. Non utilizzare il caricabatteria in caso doveste riscontrare dei danni. Non aprire mai personal- mente il caricabatteria e farlo riparare soltanto da per- sonale qualificato e soltanto con pezzi di ricambio ori- ginali. In caso di caricabatterie per batterie, cavi e spine danneggiate si aumenta il pericolo di una scossa elettrica. Non utilizzare il caricabatteria su basi facilmente in- fiammabili (p. es. carta, tessuti ecc.) oppure in ambien- ti infiammabili. Per via del riscaldamento del caricabatte- ria che si ha durante la fase di ricarica si viene a creare il pericolo di incendio. Sorvegliare i bambini. In questo modo viene assicurato che i bambini non giocano con la stazione di ricarica. Bambini e persone che a causa delle loro capacità fisi- che, sensoriali o mentali oppure a cui manchi esperien- za o conoscenza non sono in grado di utilizzare la sta- zione di ricarica in modo sicuro, non devono utilizzare questa stazione di ricarica senza la sorveglianza oppu- re l’istruzione da parte di una persona responsabile. In caso contrario esiste il pericolo di impiego errato e di lesio- ni. Simboli I simboli sotto indicati sono necessari alla lettura ed alla com- prensione delle istruzioni d’uso. È importante conoscere be- ne i simboli ed il rispettivo significato. Un’interpretazione cor- retta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l’elettroutensile. Uso conforme alle norme L’apparecchio per il giardinaggio è ideale per eseguire leggere tosature a cespugli e bordi di prati nel giardino di casa. Simbolo Significato Mettere i guanti di protezione Portare occhiali di protezione. Direzione di reazione Direzione di movimento / Accensione/Spegnimento Operazione permessa Operazione vietata Rumore percettibile Accessori CLICK! OBJ_BUCH-1077-006.book Page 38 Thursday, December 12, 2013 11:59 AMItaliano | 39 Bosch Power Tools F 016 L70 969 | (12.12.13) Dati tecnici Informazioni sulla rumorosità e sulla vibrazione Tosaerba Valori misurati per rumorosità rilevati conformemente alla norma EN 60745. La misurazione A del livello di pressione acustica dell’appa- recchio è solitamente inferiore a 70 dB(A). Valori complessivi di oscillazione a

(somma vettoriale delle tre direzioni) e incertezza della misura K misurati conforme- mente alla norma EN 60335:

Lunghezza della lama

Meccanismo antibloccaggio

Peso in funzione della EPTA-Procedure 01/2003 kg 0,75 (1,4*) 0,775 (1,5*) 0,9 0,775 (100 mm) 0,9 (200 mm) Batteria ricaricabile Li-Ionen Li-Ionen Li-Ionen Li-Ionen Tensione nominale V= 7,2 10,8 10,8 10,8 Autonomia Ah 1,5 1,5 1,5 1,5 Tempo di ricarica (a batteria scaricata) h3,253,25 3,25 3,25 Numero degli elementi della batteria ricaricabile

Autonomia per carica di batte- ria (fino a) min 80 (70*)** 100 (85*)** 100 100 Stazione di ricarica Codice prodotto EU

Tensione di ingresso V 100 – 240 100 – 240 100 – 240 100 – 240 Corrente di carica mA 500 500 500 500 Campo ammesso di tempera- tura di ricarica °C 0–45 0–45 0–45 0–45 Peso in funzione della EPTA-Procedure 01/2003

0,088 (EU) 0,093 (UK) 0,085 (AU) 0,088 (EU) 0,093 (UK) 0,085 (AU) 0,088 (EU) 0,093 (UK) 0,085 (AU) 0,088 (EU) 0,093 (UK) 0,085 (AU) Si prega di tenere presente il codice prodotto applicato sulla targhetta di identificazione dell’apparecchio per il giardinaggio. Le denominazioni com- merciali di apparecchi per il giardinaggio possono essere differenti. **autonomia media ***solo nel set «ASB 10,8 LI Set» OBJ_BUCH-1077-006.book Page 39 Thursday, December 12, 2013 11:59 AM40 | Italiano F 016 L70 969 | (12.12.13) Bosch Power Tools Sfoltirami Valori misurati per rumorosità rilevati conformemente alla norma EN 60745. Il livello di rumore stimato A dell’apparecchio ammonta nor- malmente: Livello di pressione acustica 66 dB(A); livello di potenza sonora 76 dB(A). Incertezza della misura K =1 dB. Valori complessivi di oscillazione a

(somma vettoriale delle tre direzioni) e incertezza della misura K misurati conforme- mente alla norma EN 60745:

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme al- la norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi princi- pali dell’elettroutensile. Qualora l’elettroutensile venisse uti- lizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il li- vello di vibrazioni può differire. Questo può aumentare sensi- bilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazio- ni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manu- tenzione dell’elettroutensile e degli accessori, mani calde, or- ganizzazione dello svolgimento del lavoro. Dichiarazione di conformità Tosaerba Assumendone la piena responsabilità, dichiariamo che il pro- dotto descritto nei «Dati tecnici» è conforme alle seguenti nor- mative ed ai relativi documenti: EN 60335 (apparecchio a batteria ricaricabile) e EN 60335 (dispositivo di carica batte- ria) secondo le norme delle direttive 2006/95/CE, 2004/108/CE, 2006/42/CE, 2011/65/EU. Sfoltirami Assumendone la piena responsabilità, dichiariamo che il pro- dotto descritto nei «Dati tecnici» è conforme alle seguenti nor- mative oppure ai relativi documenti: EN 60745 (apparecchio a batteria ricaricabile) e EN 60335 (stazione di carica per batterie) in base alle prescrizioni delle direttive 2006/95/CE, 2004/108/CE, 2006/42/CE, 2000/14/CE, 2011/65/EU. 2000/14/CE: Llivello di potenza sonora garantito 77 dB(A). Procedimento di valutazione della conformità secondo ap- pendice V. Categoria di prodotto: 25 Fascicolo tecnico (2006/42/CE, 2000/14/CE) presso: Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen
