MANUALE UTENTE CoolMatic CRX 140 WAECO

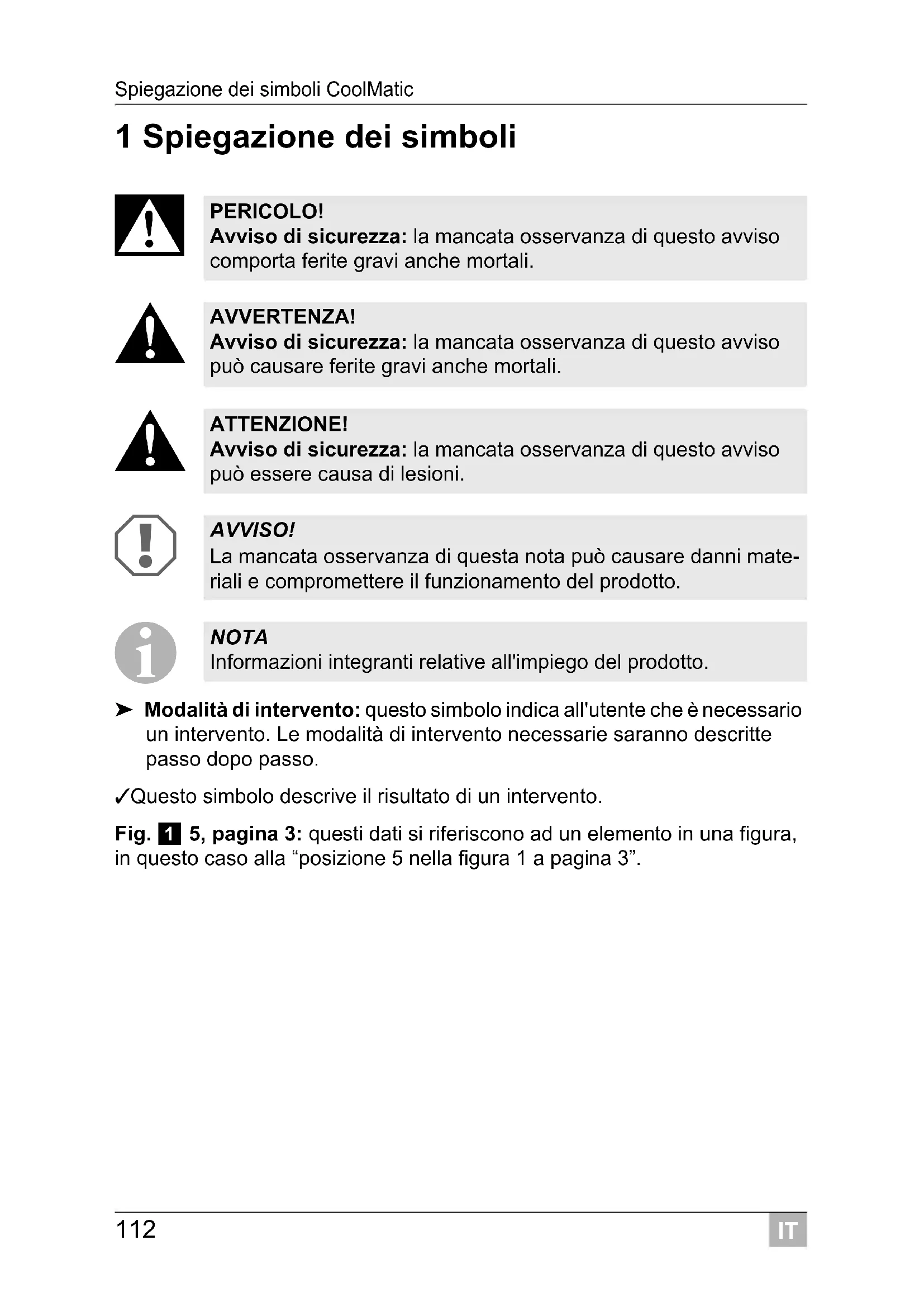

1 Spiegazione dei simboli

➤ Modalità di intervento: questo simbolo indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo. ✓ Questo simbolo descrive il risultato di un intervento. Fig. 1 5, pagina 3: questi dati si riferiscono ad un elemento in una figura, in questo caso alla “posizione 5 nella figura 1 a pagina 3”. PERICOLO! Avviso di sicurezza: la mancata osservanza di questo avviso comporta ferite gravi anche mortali. AVVERTENZA! Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali. ATTENZIONE! Avviso di sicurezza: la mancata osservanza di questo avviso può essere causa di lesioni. AVVISO! La mancata osservanza di questa nota può causare danni mate- riali e compromettere il funzionamento del prodotto. NOTA Informazioni integranti relative all'impiego del prodotto.IT CoolMatic Istruzioni per la sicurezza

2 Istruzioni per la sicurezza Il produttore non si assume nessuna responsabilità per danni nei seguenti casi: errori di montaggio o di allacciamento danni al prodotto dovuti a influenze meccaniche o a sovratensioni modifiche al prodotto senza esplicita autorizzazione del produttore impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni

2.1 Sicurezza generale

PERICOLO! Per imbarcazioni: con il collegamento alla rete fare in modo che l'alimentazione elettrica sia sempre controllata da un interrut- tore differenziale.

AVVERTENZA! Far installare l'apparecchio in luoghi umidi solo da un esperto. Se il dispositivo presenta danni visibili, non metterlo in funzione. Se il cavo di allacciamento di questo apparecchio viene dan- neggiato, esso deve essere sostituito dal produttore, da parte del suo servizio assistenza clienti. Questo dispositivo deve essere riparato solo da personale spe- cializzato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi. Il presente apparecchio può essere usato sia da bambini dagli 8 anni in su, sia da persone con ridotte capacità fisiche, senso- riali o mentali o con poca esperienza o conoscenze, se non lasciati soli o se istruiti sull’utilizzo sicuro dell’apparecchio e in grado di capire i pericoli che possono sorgere. La pulizia e la manutenzione da parte dell’utente non possono essere compiute da bambini lasciati soli. Non lasciare soli i bambini per assicurarsi che non giochino con il dispositivo. Conservare e utilizzare l’apparecchio lontano dalla portata dei bambini al di sotto degli 8 anni. Nell’apparecchio non conservare sostanze esplosive come ad es. bombolette spray con gas propellente infiammabile.IT Istruzioni per la sicurezza CoolMatic

ATTENZIONE! Pericolo di schiacciamento! Non mettere le dita nella cerniera. I prodotti alimentari possono essere conservati solo nelle con- fezioni originali o in contenitori adeguati.

AVVISO! Confrontare i dati della tensione riportati sulla targhetta con quelli dell’alimentatore. Non estrarre mai la spina dalla presa tirando il cavo di allaccia- mento. Quando il frigorifero è collegato a un presa CC: Staccare il frigorifero e le altre utenze dalla batteria prima di collegare il caricabatterie rapido! Quando il frigorifero è collegato a un presa CC: Interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altrimenti la batteria si può scaricare. Il frigorifero non è adatto per la conservazione di sostanze corrosive o solventi! Mantenere l'apertura di scarico sempre pulita. Non aprire in nessun caso il circuito di raffreddamento. Per evitare che l'olio fuoriesca dal compressore, non trasportare mai l'apparecchio in posizione orizzontale. Prestare attenzione durante il trasporto a non danneggiare il circuito di raffreddamento. Il refrigentante nel circuito di raffreddamento è facilmente infiammabile. In caso di danneggiamento del circuito di raffreddamento: – Evitare fiamme libere e scintille. – Areare bene l'ambiente. Installare l'apparecchio in un posto asciutto e protetto da even- tuali spruzzi d'acqua.

2.2 Sicurezza durante il funzionamento

PERICOLO! Non toccare mai i cavi nudi a mani nude. Questo vale soprat- tutto per il funzionamento con rete di alimentazione in corrente alternata.IT CoolMatic Dotazione

ATTENZIONE! Prima della messa in funzione, assicurarsi che la linea di ali- mentazione e la spina siano asciutte. Quando l'apparecchio viene allacciato ad una batteria, assicu- rarsi che gli alimenti non vengano in contatto con gli acidi della stessa.

AVVISO! Non utilizzare apparecchi elettrici all'interno del refrigeratore, ad eccezione di quelli consigliati dallo stesso produttore. Non collocare il dispositivo nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, forni a gas ecc.). Pericolo di surriscaldamento! Assicurarsi che il calore generato durante il funzionamento fuoriesca sufficientemente. Fare in modo che la distanza fra il dispositivo e le pareti o altri oggetti sia tale da permettere all'aria di circolare liberamente. Fare attenzione che le aperture di aerazione non vengano coperte. Non versare nessun tipo di liquido o ghiaccio nel contenitore interno. Non immergere mai il dispositivo in acqua. Proteggere il dispositivo e i cavi dal caldo e dall'umidità. Fare attenzione che gli alimenti non entrino in contatto con le pareti del frigorifero. 3Dotazione Quantità Denominazione1 Frigorifero con ripiani1 Istruzioni per l'usoIT Accessori CoolMatic

4 Accessori Disponibili come accessori (non in dotazione): 5 Conformità d'uso Il frigorifero serve a raffreddare e surgelare gli alimenti.

Il frigorifero è adatto per essere installato solo in una cucina componibile. Dopo l'installazione deve essere accessibile solo la parte anteriore dell'appa- recchio. Denomina-zioneSpiegazione N. art.Low ambient controlAttiva un riscaldamento aggiuntivo nel compres-sore. In questo modo, il compressore si attiva più spesso in caso di temperature ambiente estrema-mente basse, raffreddando così la cella freezer. LAC ATTENZIONE! Pericolo per la salute! Controllare che la capacità di raffreddamento dell’apparecchio sia conforme ai requisiti dei generi alimentari o dei medicinali che si desidera raffreddare.IT CoolMatic Descrizione tecnica

6 Descrizione tecnica I frigoriferi WAECO CoolMatic della serie CRX possono raffreddare e man- tenere freddi gli alimenti. Nella cella freezer è possibile surgelare gli alimenti. Se il frigorifero viene utilizzato senza cella freezer, si possono conservare per un breve periodo gli alimenti surgelati con la funzione di raffreddamento rapido. Tutti i materiali utilizzati per la costruzione del frigorifero non sono pericolosi per gli alimenti. Il circuito di raffreddamento non necessita di manutenzione. L'apparecchio può essere allacciato sia a 12 V e 24 V che a 100 – 240 V. Nel caso di impiego su imbarcazioni, il frigorifero può essere sottoposto a uno sbandamento continuo di 30°. CRX50, CRX65, CRX80: La temperatura si impostata tramite il pannello di controllo presente nel lato interno sinistro del frigorifero. Possono essere selezionati quattro intervalli di temperatura da +3 °C a +12 °C e una funzione di raffreddamento rapido. CRX110, CRX140: La temperatura si impostata tramite il pannello di controllo presente nel lato interno sinistro del frigorifero. Possono essere selezionati quattro intervalli di temperatura da +3 °C a +12 °C nonché una modalità invernale.IT Descrizione tecnica CoolMatic

6.1 Elementi di comando nell'abitacolo

I diversi tipi di frigoriferi sono raffigurati nelle seguenti figure: CRX50: fig. 1, pagina 3 CRX65: fig. 2, pagina 3 CRX80: fig. 3, pagina 4 CRX110: fig. 4, pagina 4 CRX140: fig. 5, pagina 5 N. Spiegazione 1 Cella freezer (estraibile: solo CRX50, CRX65, CRX80) 2 Pannello di controllo 3 Griglia (ribaltabile, per permettere il posizionamento in verticale delle bottiglie nel frigorifero) 4 Ripiano 5 Vano frutta 6 Bloccaggio delle bottiglie (per fissare le bottiglie nello scompartimento della porta) 7 Coperchio del vano (ribaltabile)IT CoolMatic Installazione e allacciamento del frigorifero

6.2 Elementi di comando

7 Installazione e allacciamento del frigorifero

7.1 Indicazioni di sicurezza per l'installazione su

imbarcazioni In caso di installazione su imbarcazioni prestare particolare attenzione alle seguenti indicazioni:

N. in fig. 6, pagina 5, fig. 7, pagina 6Spiegazione1 Sensore IR per azionare la luce interna2 LED: spia servizio di assistenza3 LED: verde: compressore in funzionearancione: compressore spento4 Pulsante On/Off5 Illuminazione interna6 Pulsante di selezione della temperatura7 LED: funzione raffreddamento rapido on (CRX50, CRX65, CRX80)LED: modalità invernale (CRX110, CRX140)8 LED: livelli di temperatura da 1 a 4 PERICOLO! quando il dispositivo è collegato alla rete, è assolutamente necessario fare sì che la tensione di alimentazione sia sempre controllata da un interruttore differenziale!IT Installazione e allacciamento del frigorifero CoolMatic

7.2 Installazione del frigorifero

Per l’installazione osservare le seguenti indicazioni: installare il frigorifero in modo tale da permettere all'aria riscaldata di uscire senza difficoltà (o verso l'alto o lateralmente, fig. 8, pagina 6). Legenda per fig. 8, pagina 6 Tenere le aperture dell'alloggiamento (feritoie di aerazione ecc.), o la struttura d'installazione, libere da oggetti. Durante il normale funzionamento del frigorifero, si forma del condensato. È possibile asciugare periodicamente il condensato o farlo uscire attraverso uno scolo nella parte posteriore del frigorifero. Procedere nel seguente modo per posizionare il frigorifero: ➤ se si vuole far scolare il condensato con un tubo flessibile: Rimuovere il tappo di scarico (fig. 9 1, pagina 7). ➤ Collegare un tubo flessibile con un diametro interno di 10 mm al bocchettone di scarico (fig. 9 2, pagina 7). AVVISO! l'apparecchio è concepito per uno sbandamento massimo di 30°. Durante l'installazione del frigorifero assicurarsi che l'apparecchio sia adeguatamente fissato per questa eve- nienza. Per qualsiasi domanda sull'installazione rivolgersi a un tecnico specializzato e adeguatamente istruito. installare il frigorifero in modo tale da permettere all'aria riscal- data di uscire senza difficoltà (o verso l'alto o lateralmente, fig. 8, pagina 6). Il dispositivo è concepito per l'uso in temperature ambiente comprese tra +16 °C e +43 °C. N. Spiegazione 1 Aria fredda di alimentazione 2 Aria calda di scarico 3 Condensatore 4 Distanza al di sopra, se non vi è un sufficiente ricircolo dell'aria di scarico verso l'alto o lateralmente.IT CoolMatic Installazione e allacciamento del frigorifero

➤ Svitare la sicura per il trasporto (capitolo “Rimozione del meccanismo di bloccaggio” a pagina 127). ➤ Aprire la porta del frigorifero. ➤ Allentare i tappi ciechi (fig. 0 2, pagina 7). ➤ Spingere il frigorifero nella nicchia. ➤ Fissare il frigorifero con viti idonee (fig. 0 1, pagina 7). ➤ Premere i tappi ciechi (fig. 0 2, pagina 7) nelle aperture.

7.3 Cambiamento del lato di apertura della porta

È possibile cambiare il lato di apertura della porta in modo tale da poterla aprire da sinistra invece che da destra. ➤ Per cambiare il lato di apertura della porta, procedere come indicato da fig. a, pagina 8 fino a fig. c, pagina 8.

7.4 Allacciamento del frigorifero

Allacciamento del frigorifero alla tensione continua

I frigoriferi possono essere allacciati a una tensione continua da 12 V o 24 V. Per motivi di sicurezza il frigorifero è dotato di una protezione elettronica contro l'inversione di polarità che lo protegge contro l'inversione di polarità durante il collegamento della batteria e un eventuale cortocircuito. AVVISO! Per evitare perdite di tensione e di potenza, il cavo di allacciamento dovrebbe essere il più corto possibile e non essere interrotto. Evitare interruttori, spine e scatole di derivazione supplementari. Prima di caricare la batteria con un caricabatterie rapido, staccare l'apparecchio e altre utenze dalla batteria. Le sovratensioni possono danneggiare il sistema elettronico dei dispositivi.IT Installazione e allacciamento del frigorifero CoolMatic

Per proteggere la batteria, il frigorifero si spegne automaticamente se la tensione non è più sufficiente (vedi la tabella seguente). ➤ Determinare la sezione del cavo necessaria in funzione della sua lunghezza, come da fig. d, pagina 9. Legenda per fig. d, pagina 9:

➤ Prima della messa in funzione dell'apparecchio, controllare se la tensione di esercizio e quella della batteria corrispondono (vedi targhetta). ➤ Collegare il frigorifero a uno slot protetto almeno con 15 A (con 12 V) o 7,5 A (con 24 V) (fig. e 1, pagina 9). ➤ Collegare il cavo rosso (fig. e rt, pagina 9) al polo positivo della batteria. ➤ Collegare il cavo nero (fig. e sw, pagina 9) al polo negativo della batteria. 12 V 24 V Tensione di interruzione 10,4 V 22,8 V Tensione di ripristino 11,7 V 24,2 V Asse delle coordinate Significato Unità l Lunghezza del cavo m ∅ Sezione cavo mm² AVVISO! Fare attenzione che la polarità sia corretta.IT CoolMatic Impiego del frigorifero

Collegare il frigorifero alla tensione alternata

Se il frigorifero viene collegato alla tensione alternata, procedere come segue: ➤ Inserire la spina nella presa CA (fig. f 1, pagina 9). 8 Impiego del frigorifero

8.1 Suggerimenti per risparmiare energia

Scegliere un luogo di impiego ben aerato e riparato dai raggi solari. Lasciar raffreddare i cibi caldi prima di conservarli nel frigorifero. Non aprire il frigorifero più spesso del necessario. Se la porta rimane aperta per più di 5 minuti, la luce comincia a lampeggiare. Non lasciare la porta aperta più del necessario. Sbrinare il frigorifero appena si è formato uno strato di ghiaccio. Evitare un abbassamento eccessivo della temperatura interna se non necessario. Ad intervalli regolari, eliminare dal condensatore polvere ed eventuali impurità. PERICOLO! Pericolo di morte! Non usare spine e interruttori se avete mani o piedi bagnati. Se il frigorifero si trova a bordo di un'imbarcazione ed è alimentato mediante un collegamento a terra da una rete di tensione alternata, è assolutamente necessario inserire un interruttore differenziale di protezione fra la rete di tensione alternata e il frigorifero. Fatevi consigliare da un esperto. NOTA Per motivi igienici, prima della messa in funzione iniziale del frigorifero, pulirne l'interno e l'esterno con un panno umido (vedi anche capitolo “Pulizia e cura” a pagina 129). Non chiudere lo sportello del freezer con forza. Non estrarre la parete separatrice se si è formato del ghiaccio nel freezer. Non asportare l'adesivo del pannello durante l'utilizzo del frigorifero.IT Impiego del frigorifero CoolMatic

Il frigorifero permette di conservare la freschezza degli alimenti. Nella cella freezer è possibile inoltre conservare generi alimentari surgelati e congelare alimenti freschi. ➤ Accendere il frigorifero premendo il tasto On/Off.

Regolazione della temperatura ➤ Premere il pulsante di selezione della temperatura per impostare la temperatura in quattro livelli, tra “fresco” e “molto freddo”. Il numero di LED accesi sopra il pulsante di selezione della temperatura mostra l'intervallo di variazione della temperatura: – 1 = fresco

– 4 = molto freddo ➤ Premere nuovamente il pulsante di selezione della temperatura per passare dal livello 4 al livello 1. AVVISO! All’interno del frigorifero non deve essere collocato alcun dispositivo elettrico. Un'eccezione è rappresentata dai dispositivi autorizzati dal produttore. Prestare attenzione a non raffreddare eccessivamente bevande o vivande liquide conservate in contenitori di vetro, in quanto esse si dilatano se congelate, provocando la rottura dei contenitori di vetro. I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adeguati. Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata. NOTA Il compressore necessita di un po' di tempo per attivarsi dal momento in cui il frigorifero è stato acceso.IT CoolMatic Impiego del frigorifero

Impostazione della funzione di raffreddamento rapido (solo CRX50, CRX65, CRX80)

Esiste la possibilità di operare il frigorifero con una funzione di raffredda- mento rapido per raggiungere temperature di congelamento. ➤ Premere il pulsante di selezione della temperatura per più di 3 s. ✓ Si accende il LED sopra il pulsante di selezione della temperatura. ➤ Premere nuovamente per più di 3 secondi il pulsante di selezione della temperatura, per utilizzare il frigorifero con la normale funzione di raffreddamento. Regolazione della modalità invernale (solo CRX110, CRX140) La modalità invernale garantisce un funzionamento ottimale con temperature esterne sotto i 16 °C: ➤ Premere il pulsante di selezione della temperatura per più di 3 s. ✓ Il frigorifero passa alla modalità invernale e il LED sopra il pulsante della selezione della temperatura è acceso. ➤ Premere nuovamente per più di 3 secondi il pulsante di selezione della temperatura, per utilizzare il frigorifero con la normale funzione di raffreddamento. NOTA La capacità di raffreddamento può essere influenzata dalla temperatura ambiente, dalla quantità di alimenti da conservare, dalla frequenza delle aperture della porta. Se la temperatura ambiente è di 16 °C – 20 °C, regolare la temperatura del frigorifero almeno sul livello 2. AVVISO! Usare la funzione di raffreddamento rapido solo se la cella freezer non è applicata. Altrimenti esiste il pericolo che la cella freezer diventi estremamente fredda e causi la condensazione di acqua al di fuori del frigorifero. Inoltre aumenta notevol- mente il consumo energetico. Osservare che le bottiglie e altri contenitori possono esplodere se congelati. Osservare che è difficile aprire lo sportello del frigorifero subito dopo averlo chiuso.IT Impiego del frigorifero CoolMatic

Conservazione degli alimenti

Gli alimenti possono essere conservati nel vano frigorifero. Il periodo di conservazione degli alimenti è di solito riportato sulla confezione. Il vano frigorifero è suddiviso in diverse zone che presentano temperature differenti: Le zone più fredde si trovano direttamente sopra i cassetti per la frutta e la verdura in prossimità della parete posteriore. Attenersi alle indicazioni di temperatura e di scadenza riportate sulle confezioni degli alimenti. Per la conservazione degli alimenti osservare le seguenti indicazioni: – Non ricongelare mai prodotti che si stanno scongelando o sono già stati scongelati, ma consumarli il più velocemente possibile. – Avvolgere gli alimenti in un pellicola di alluminio o di polietilene e chiuderli in contenitori adatti provvisti di coperchio in modo da conservarne meglio gli aromi, la consistenza e la freschezza. Sbrinamento del vano refrigerato L'apparecchio offre due possibilità per rimuovere la condensa formatasi durante il funzionamento: rimuovendola direttamente verso l'esterno: Rimuovere il tappo di scarico (fig. 9 1, pagina 7). Collegare un tubo flessibile con un diametro interno di 10 mm al bocchettone di scarico (fig. 9 2, pagina 7). pulire occasionalmente: Pulire con un panno il condensato quando è necessario. AVVISO! Non conservare alimenti caldi nel vano frigorifero. Non mettere nella cella freezer contenitori di vetro che contengono liquidi. NOTA Conservare in contenitori spessi gli alimenti che assorbono facilmente odori e sapori quali liquidi e prodotti che contengono una percentuale di alcol piuttosto alta.IT CoolMatic Impiego del frigorifero

Per sbrinare il frigorifero, procedere come segue: ➤ Togliere i prodotti dal frigorifero. ➤ Metterli eventualmente in un altro frigorifero affinché si mantengano freddi. ➤ Premere il pulsante On/Off fino a che il frigorifero non si spegne. ➤ Aprire completamente lo sportello.

8.3 Rimozione del meccanismo di bloccaggio

Il frigorifero è provvisto di un meccanismo di bloccaggio (fig. g 1, pagina 10), utilizzabile anche come sicurezza per il trasporto. Sono possibili le seguenti regolazioni: Lock (girare la manopola verso destra fino all'arresto): la porta è chiusa e bloccata. Per aprire la porta, tirare la maniglia verso l'alto. Vent (girare la manopola verso sinistra fino all'arresto): la porta è leggermente aperta, ma fissata. Utilizzare questa posizione se l'apparecchio non viene utilizzato per un lungo periodo di tempo. AVVISO! Non impiegare mai attrezzi meccanici per rimuovere gli strati di ghiaccio o per liberare oggetti congelati. Un'eccezione è rappresentata dai dispositivi autorizzati dal produttore. AVVISO! Regolare il meccanismo di bloccaggio solo con lo sportello aperto. Se l'apparecchio viene usato con lo sportello chiuso, subisce dei danni.IT Impiego del frigorifero CoolMatic

8.4 Come spegnere il frigorifero e lasciarlo spento per

un periodo prolungato Nel caso in cui il frigorifero non venga utilizzato per un lungo periodo di tempo, procedere come segue: ➤ Premere il pulsante On/Off fino a che il frigorifero non si spegne. ➤ Staccare i cavi di allacciamento dalla batteria oppure estrarre la spina della linea di corrente alternata dal raddrizzatore. ➤ Pulire il frigorifero (a riguardo vedi capitolo “Pulizia e cura” a pagina 129). ➤ Ruotare la manopola del meccanismo di bloccaggio (fig. g 1, pagina 10) verso sinistra fino all'arresto (“Vent”). ➤ Chiudere la porta finché non si innesta. ✓ La porta rimane aperta impedendo così la formazione di cattivi odori.

8.5 Sostituzione del fusibile

Se il fusibile nella presa di corrente alternata è guasto, è possibile sostituirlo. ➤ Sollevare la scatola dei fusibili (fig. f 2, pagina 9) con un cacciavite. ➤ Sostituire il fusibile (250 V/4 A). ➤ Richiudere la scatola dei fusibili.IT CoolMatic Pulizia e cura

➤ Con un panno umido pulire il frigorifero regolarmente e non appena sono visibili tracce di sporco. ➤ Assicurarsi che non goccioli acqua nelle guarnizioni. Questo può danneggiare il sistema elettronico. ➤ Dopo aver pulito il frigorifero asciugarlo con un panno. ➤ Ad intervalli regolari, eliminare dal condensatore polvere ed eventuali impurità. 10 Garanzia Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento. Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione: una copia della fattura con la data di acquisto del prodotto, un motivo su cui fondare il reclamo, oppure una descrizione del guasto. AVVISO! Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero. Non utilizzare attrezzi duri o appuntiti per accelerare il pro- cesso di sbrinamento.IT Smaltimento CoolMatic

➤ Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento. AVVERTENZA! Situazione di pericolo per bambini! Prima di smaltire il vostro vecchio frigorifero: scardinare le porte. Lasciare le superfici d'appoggio all'interno del frigorifero in modo che i bambini non possano entrarvi dentro.IT CoolMatic Risoluzione dei guasti

12 Risoluzione dei guasti Significato del LED rosso (fig. 6 2, pagina 5, fig. 7 2, pagina 6) In caso di guasti di funzionamento il LED si accende ripetutamente. Il numero di impulsi dipende dalla tipologia di errore. Ogni accensione ha la durata di un quarto di secondo. Alla conclusione della serie di impulsi segue una pausa. La sequenza per l’errore viene ripetuta ogni quattro secondi. Numero di impulsi luminosi Guasto Possibile causa 1 Tensione di alimenta- zione La tensione di alimentazione si trova al di fuori del campo di regolazione. 2 Sovracorrente ventola La ventola sovraccarica l’unità elettronica con più di 1 A. 3 Il motore non si avvia Il rotore è in panne. La pressione differenziale nel sistema di raf- freddamento è troppo alta (> 5 bar). 4 Numero di giri insuffi- ciente Con un sistema di raffreddamento troppo sovraccaricato non è possibile mantenere il numero di giri minimo del motore di 1850 giri/min. 5 Sovratemperatura dell’unità elettronica Con sistema di raffreddamento troppo sovrac- carico o con temperatura eccessiva il sistema elettronico si surriscalda troppo. Continuo Errore NTC NTC guasto.IT Risoluzione dei guasti CoolMatic

Il compressore non gira (collegamento batteria) Disturbo Possibile causa Soluzione

= 0 V Interruzione nella linea di allaccia- mento della batteria – sistema elettro- nico Eseguire il collegamento Interruttore principale guasto (se disponibile) Sostituire l’interruttore principale Protezione supplementare della linea bruciata (se disponibile) Sostituire la protezione della linea

Tensione della batteria insufficiente Caricare la batteria Tentativo di avviamento con U

≤ U OFF Collegamento cavi allentato Cattivo contatto (corrosione) Eseguire il collegamento Capacità della batteria insufficiente Sostituzione della batteria Sezione cavo insufficiente Sostituire il cavo (fig. d, pagina 9) Tentativo di avviamento con U

Temperatura ambiente troppo alta – Aerazione e disaerazione insufficienti Spostare il frigorifero Condensatore sporco Pulire il condensatore Interruzione elettrica nel compressore fra le spine Compressore guasto Sostituire il compressore

Tensione fra morsetto positivo e morsetto negativo del sistema elettronico

Tensione di accensione del sistema elettronico

OFF Tensione di interruzione del sistema elettronicoIT CoolMatic Risoluzione dei guasti

Il compressore non gira (collegamento tensione alternata) La potenza frigorifera si riduce, la temperatura interna aumenta Rumori insoliti Disturbo Possibile causa Soluzione Assenza di tensione Interruzione nel cavo di allacciamento Eseguire il collegamento Interruttore principale guasto (se disponibile) Sostituire l’interruttore principale Protezione supplementare della linea bruciata (se disponibile) Sostituire la protezione della linea È presente tensione ma il compressore non gira Temperatura ambiente troppo alta – Aerazione e disaerazione insufficienti Spostare il frigorifero Condensatore sporco Pulire il condensatore Interruzione elettrica nel compressore fra le spine Compressore guasto Sostituire il compressore Disturbo Possibile causa Soluzione Il compressore gira da molto tempo/ininterrotta- mente Temperatura ambiente troppo alta – Aerazione e disaerazione insufficienti Spostare il frigorifero Condensatore sporco Pulire il condensatore Ventola guasta Sostituire la ventola Il compressore gira di rado Capacità della batteria esaurita Caricare la batteria Disturbo Possibile causa Soluzione Forte ronzio L'elemento costruttivo del ciclo frigori- geno non può oscillare liberamente (dipende dalla parete) Piegare con cautela l'ele- mento costruttivo Presenza di corpi estranei bloccati fra refrigeratore e parete Eliminare i corpi estranei Rumore della ventola –IT Specifiche tecniche CoolMatic

13 Specifiche tecniche CRX50 CRX65 CRX80Capacità vano frigorifero: 41,2 l 50 l 70,6 lCapacità freezer: 4,4 l 7,0 l 7,5 lVolume utile: 45 l 57 l 78 l Tensione di allacciamento: 12 Vg o 24 Vg 100 – 240 VwPotenza media assorbita (CA): 40 W 45 W 48 WCorrente nominale12 Vg:24 Vg:100 Vw:240 Vw:5,0 A2,6 A1,14 A0,53 A5,5 A2,8 A1,22 A0,58 A5,6 A2,9 A1,23 A0,56 ACampo di temperatura di raffreddamentoFrigorifero: da 3 °C a +12 °CFreezer: da –15 °C a –5 °CRaffreddamento rapido (senza parete divisoria):massimo –6 °C ± 2 °CClasse climatica: TUmidità dell'aria: massimo 90 %Sbandamento continuo: massimo 30° Pressione max: ND 11 bar/HD 25 bar Agente distaccante: C

Refrigerante: R134a Quantità di refrigerante: 38 g 42 g 48 g Dimensioni: fig. h, pagina 10fig. i, pagina 10fig. j, pagina 11Peso: 17 kg 19 kg 21 kgCertificati di controllo: E4IT CoolMatic Specifiche tecniche

CRX110 CRX140Capacità vano frigorifero: 98 l 124 lCapacità freezer: 9,5 l 11 lVolume utile: 107,5 l 135 l Tensione di allacciamento: 12 Vg o 24 Vg 100 – 240 VwPotenza media assorbita (CA): 50 W 60 WCorrente nominale12 Vg:24 Vg:100 Vw:240 Vw:6,2 A3,0 A0,82 A0,34 A7,7 A3,6 A0,95 A0,4 ACampo di temperatura di raffreddamentoFrigorifero: da 3 °C a +12 °CFreezer: da –18 °C a –6 °CClasse climatica: TUmidità dell'aria: massimo 90 %Sbandamento continuo: massimo 30° Pressione max: ND 11 bar/HD 25 bar Agente distaccante: C

Refrigerante: R134a Quantità di refrigerante: 47 g 50 g Dimensioni: fig. k, pagina 11 fig. l, pagina 12 Peso: 27,6 kg 30,6 kgCertificati di controllo: E4NL CoolMatic
