РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CoolMatic CRX 140 WAECO

RU 274 Компрессорный холодильник

Инструкция по монтажу и эксплуатации

Прочтите данную инструкцию перед монтажом и вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю.

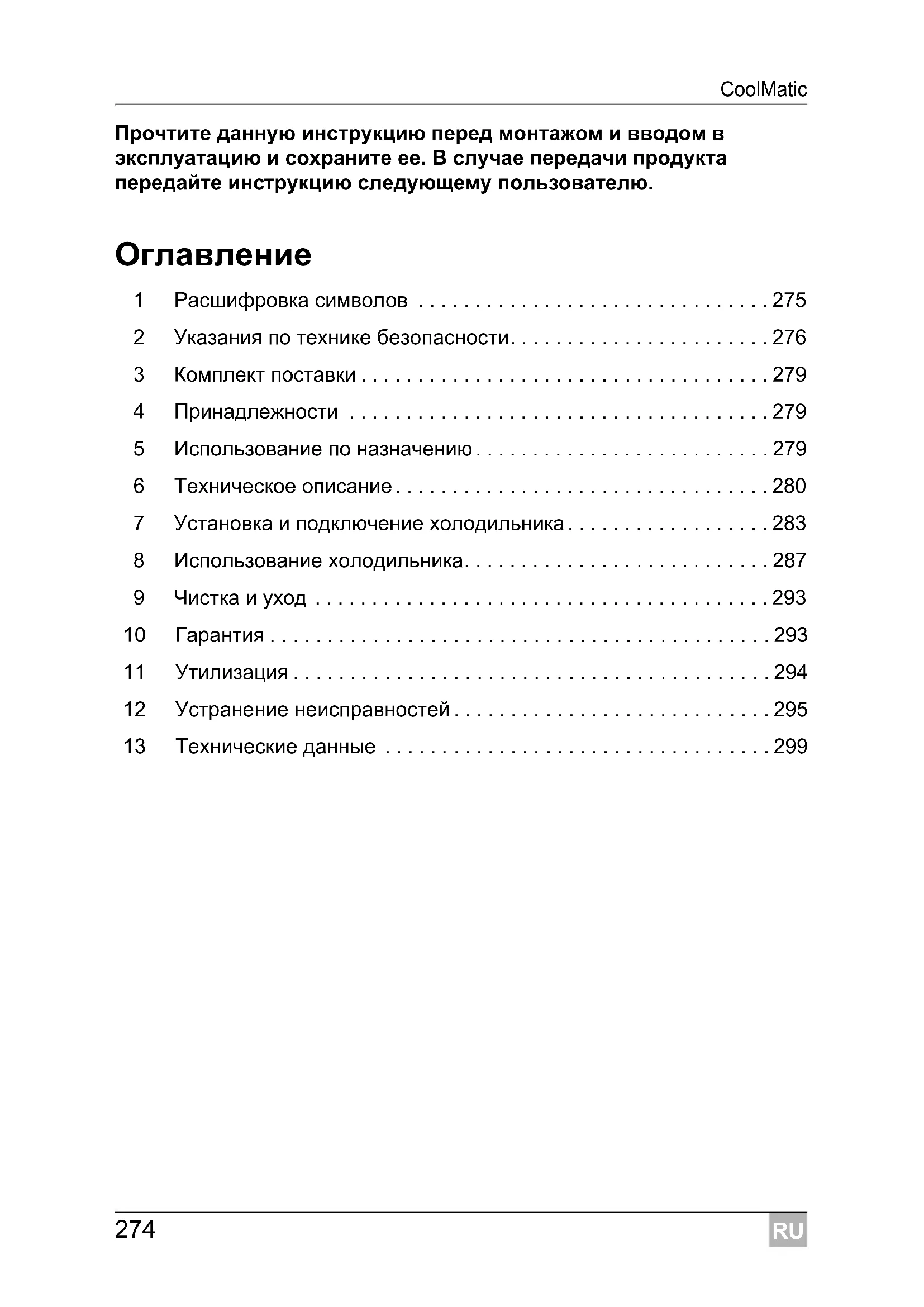

Оглавление

1 Расшифровка символов ..... 275
2 Указания по технике безопасности.....276
3 Комплект поставки....279
4 Принадлежности ..... 279
5 Использование по назначению....279
6 Техническое описание....280
7 Установка и подключение холодильника....283
8 Использование холодильника.....287
9 Чистка и уход 293
10 Гарантия....293
11 Утилизация....294
12 Устранение неисправностей....295
13 Технические данные ..... 299

1 Расшифровка символов

ОПАСНОСТЬ!

Указания по технике безопасности: Несоблюдение ведет к смертельному исходу или тяжелым травмам.

ПРЕДУПРЕЖДЕНИЕ!

Указания по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам.

ОСТОРОЖНО!

Указания по технике безопасности: Несоблюдение может привести к травмам.

ВНИМАНИЕ!

Несоблюдение может привести к повреждениям и нарушить работу продукта.

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

Действие: Этот символ указывает на то, что Вы должны выполнить определенное действие. Требуемые действия описываются шаг за шагом.
√ Этот символ описывает результат действия.

Рис. 1 5, стр. 3: Данное указание обращает Ваше внимание на рисунок, в данном примере на «позицию 5 на рисунке 1 на странице 3».

2 Указания по технике безопасности

Изготовитель не несет никакой ответственности за ущерб в следующих случаях:

• Ошибки монтажа или подключения
• Повреждения продукта из-за механических воздействий и перенапряжений
• Изменения в продукте, выполненные без однозначного разрешения изготовителя
• Использование в целях, отличных от указанных в данной инструкции

2.1 Общая безопасность

ОПАСНОСТЬ!

- На катерах и лодках: при работе от сети строго следите за тем, чтобы электропитание было защищено устройством защитного отключения.

ПРЕДУПРЕЖДЕНИЕ!

• Выполнение электропроводки в сырых и влажных помещениях доверяйте только специалистам.
• Запрещается вводить прибор в работу, если он имеет видимые повреждения,
• В случае повреждения питающего кабеля данного прибора он – во избежание опасностей – должен быть заменен изготовителем, сервисным центром или имеющим аналогичную квалификацию персоналом.
• Ремонт данного прибора разрешается выполнять только специалистам. Неправильно выполненный ремонт может приводить к серьезным опасностям.
• Этот прибор может использоваться детьми с 8-ми лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными способностями или при недостатке необходимого опыта и/или знаний только под присмотром или после прохождения инструктажа по безопасному использованию прибора, если они понимают опасности, которые при этом могут возникнуть.

• Запрещается выполнять очистку и пользовательское техническое обслуживание детям без присмотра.

• За детьми необходимо постоянно следить, чтобы не допустить их игры с прибором.

• Поэтому храните и используйте прибор в месте, недоступном для детей младше 8-ми лет.
• Не храните в приборе взрывоопасные вещества, например, аэрозольные баллоны с горючим газами-вытеснителями.

ОСТОРОЖНО!

• Опасность сдавливания! Не вводите руки в шарнир.
• Продукты питания разрешается хранить только в оригинальной упаковке или подходящих емкостях.

ВНИМАНИЕ!

• Сравните значения напряжения, указанные на заводской табличке, с характеристиками имеющегося источника питания.
• Не вытаскивайте штекер из розетки за питающий кабель.
• Если холодильник присоединен к розетке постоянного тока: Отсоедините холодильник и другие потребители от аккумуляторной батареи, прежде чем присоединить устройство для ускоренного заряда.
• Если холодильник присоединен к розетке постоянного тока: Прервите соединение или выключите холодильник перед выключением двигателя. В противном случае аккумуляторная батарея может разрядиться.
• Холодильник не предназначен для хранения едких или содержащих растворители веществ.
• Всегда содержите в чистоте сливное отверстие.
• Категорически запрещается вскрывать холодильный контур.
• Категорически запрещается транспортировать прибор в горизонтальном положении, так как при этом может вытечь масло из компрессора.
• При транспортировке следите за тем, чтобы не повредить холодильный контур. Хладагент в холодильном контуре легко воспламеняется.
  В случае повреждения холодильного контура:
  – Избегайте открытого огня и искрообразования.
  – Хорошо проветрите помещение.

- Установите прибор в сухом, защищенном от брызг месте.

2.2 Техника безопасности при работе прибора

ОПАСНОСТЬ!

- Не беритесь голыми руками за оголенные провода. Это прежде всего касается работы от сети переменного тока.

ОСТОРОЖНО!

• Перед вводом в эксплуатацию убедитесь в том, что питающий кабель и штекер сухие.
• Если Вы присоединяете прибор к батарее, то убедитесь в том, что продукты питания не контактируют с электролитом.

ВНИМАНИЕ!

• Не используйте электрические приборы внутри холодильника, за исключением случаев, когда эти приборы рекомендованы для этого изготовителем.
• Не устанавливайте прибор вблизи открытого огня или других источников тепла (радиаторов отопления, сильных солнечных лучей, газовых печей и т. п.).

- Опасность перегрева!

Постоянно следите за тем, чтобы образующееся при работе тепло могло быть надежно отведено. Прибор должен всегда находиться на достаточном расстоянии до стен или иных предметов, чтобы обеспечивалась хорошая циркуляция воздуха.

- Следите за тем, чтобы не перекрывались вентиляционные отверстия.

- Запрещается заполнять внутреннее пространство жидкостями или льдом.

- Не погружайте прибор в воду.

- Предохраняйте прибор и кабели от действия жары и влаги.

- Следите за тем, чтобы продукты питания не касались внутренних стенок холодильника.

3 Комплект поставки

Кол-во	Наименование
1	Холодильник со съемными полками
1	Инструкция по эксплуатации

4 Принадлежности

Дополнительное оснащение, которое приобретается отдельно (не входит в комплект поставки):

Наименование	Пояснение Арт. No
Low ambient control	Включает дополнительный нагреватель на компрессоре. Благодаря этому компрессор при экстремально низкой температуре окружающей среды включается чаще, тем самым охлаждая морозильную камеру.	LAC

5 Использование по назначению

Холодильник предназначен для охлаждения и глубокого охлаждения продуктов питания.

ОСТОРОЖНО! Опасность для здоровья!

Проверьте, соответствует ли холодопроизводительность устройства требованиям продуктов питания или медикаментов, которые нужно охладить.

Холодильник подходит только для установки в нише. После монтажа должен иметься свободный доступ только к лицевой панели устройства.

6 Техническое описание

Холодильники WAECO CoolMatic серии CRX служат для охлаждения продуктов и поддержания их в охлажденном состоянии. В морозильной камере продукты могут подвергаться глубокому охлаждению. Если отсутствует морозильная камера, некоторое время замороженные продукты можно хранить, используя функцию быстрого охлаждения.

Для изготовления холодильника использовались материалы, безопасные для продуктов питания. Холодильный контур не требует обслуживания.

Прибор можно подключать как к источнику напряжения 12 В и 24 В, так и 100 – 240 В.

При применении на катерах и лодках холодильник может подвергаться постоянному крену в 30°.

CRX50, CRX65, CRX80:

Температура регулируется на панели управления, расположенной в камере холодильника с левой стороны. Доступны четыре диапазона температур от +3 °C до +12 °C, функция быстрого охлаждения.

CRX110, CRX140:

Температура регулируется на панели управления, расположенной в камере холодильника с левой стороны. Доступны четыре диапазона температур от +3 °C до +12 °C, зимний режим.

6.1 Элементы управления в камере холодильника

На иллюстрация ниже представлены различные типы холодильников:

• CRX50: рис. 1, стр. 3
• CRX65: рис. 2, стр. 3
• CRX80: рис. 3, стр. 4
• CRX110: рис. 4, стр. 4
• CRX140: рис. 5, стр. 5

No	Пояснение
1	Морозильная камера (выдвижная только в моделях CRX50, CRX65, CRX80)
2	Панель управления
3	Решетка (откидывающаяся, чтобы в холодильную камеру можно было поставить бутылки)
4	Полка
5	Отделение для фруктов
6	Держатель для бутылок(для фиксирования бутылок в дверном отделении)
7	Верхнее отделение (откидывается)

6.2 Элементы управления

No на рис.6, стр. 5, рис.7, стр. 6	Пояснение
1	ИК-датчик, управляющий внутренним освещением
2	Индикатор сервисного обслуживания
3	Индикатор: зеленый: работает компрессор оранжевый: компрессор не работает
4	Кнопка включения и выключения
5 Внутреннее освещение
6 Кнопка температуры
7	Индикатор: функция быстрого охлаждения (CRX50, CRX65, CRX80)Индикатор: зимний режим (CRX110, CRX140)
8	Индикаторы: температурные режимы от 1 до 4

7 Установка и подключение холодильника

7.1 Указания по безопасности при установке на катерах и лодках

При установке на катерах и лодках соблюдайте следующие указания:

ОПАСНОСТЬ!

при работе от сети строго следите за тем, чтобы электропитание было защищено устройством защитного отключения!

ВНИМАНИЕ!

• Устройство рассчитано на крен до 30°. При размещении холодильника необходимо учитывать условия, в которых будет эксплуатироваться холодильник. По вопросам установки обращайтесь в специализированную компанию.
• Установите холодильник в месте, в котором обеспечивается эффективный отвод нагретого воздуха (воздух отводится либо вверх, либо в сторону, рис. 8, стр. 6).
• Устройствопредназначено для работы при температуре окружающей среды от +16 °C до +43 °C.

7.2 Установка холодильника

При размещении учитывайте следующее:

- Установите холодильник в месте, в котором обеспечивается эффективный отвод нагретого воздуха (воздух отводится либо вверх, либо в сторону, рис. 8, стр. 6).

Пояснения к рис. 8, стр. 6

No	Пояснение
1	Холодный приточный воздух
2	Теплый отходящий воздух
3	Конденсатор
4	Расстояние над холодильником, если сверху или сбоку не хватает места для эффективной циркуляции воздуха

• Не закрывайте отверстия (вентиляционные щели и т. п.) в корпусе или в камере холодильника.
• При нормальных условиях эксплуатации образуется конденсат. Конденсат можно регулярно убирать или сливать через слив в задней части холодильника.

При установке холодильника соблюдайте следующий порядок действий:

▶ Чтобы слить конденсат через шланг: Снимите пробку со слива (рис. 9 1, стр. 7).
▶ Подсоедините шланг диаметром 10 мм к сливному патрубку (рис. 9 2, стр. 7).
▶ Ослабьте транспортное крепление (гл. «Открытие фиксатора» на стр. 292).
▶ Откройте дверцу холодильника.
▶ Выньте заглушки (рис. 10 2, стр. 7).
▶ Задвиньте холодильник в нишу.
Закрепите холодильник подходящими винтами (рис. 10 1, стр. 7).
▶ Вставьте заглушки (рис. 10 2, стр. 7) в отверстия.

7.3 Перевешивание дверцы

Вы можете перевесить дверцу, чтобы дверца открывалась влево, а не вправо.

Чтобы перевесить дверцу, выполните действия, как показано на рис. 11, стр. 8 – рис. 13, стр. 8.

7.4 Подключение холодильника

Подключение холодильника к источнику постоянного тока

ВНИМАНИЕ!

• Чтобы избежать падения напряжения и мощности, для подключения используйте кабель минимальной длины. По возможности не используйте дополнительные выключатели, штекеры или распределительные коробки.
• Перед тем как зарядить аккумулятор, отсоедините от него холодильник и других потребителей. Перенапряжение может повредить электронное оборудование потребителей.

Холодильники могут работать от источника постоянного напряжения 12 В или 24 В.

Холодильник оснащен электронной защитой, которая защищает холодильник от повреждений при подключении к аккумулятору с неправильной полярностью и от короткого замыкания.

Для защиты аккумулятора холодильник автоматически отключается в случае слишком низкого напряжения (см. следующую таблицу).

	12 B	24 B
Напряжение отключения	10,4 B	22,8 B
Напряжение включения	11,7 B	24,2 B

▶ Определите необходимое поперечное сечение кабеля в зависимости от его длины по рис. 14, стр. 9.

Пояснения к рис. 14, стр. 9:

Ось координат Значение		Единица измерения
І Длина кабеля м
	Поперечное сечение кабеля	мм^2

ВНИМАНИЕ!

Соблюдайте правильную полярность.

▶ Перед вводом прибора в эксплуатацию убедитесь в том, что рабочее напряжение соответствует напряжению батареи (см. заводскую табличку).
Подключите холодильник к разъему, который защищен предохранителем не менее чем на 15 А (при 12 В) или 7,5 А (при 24 В) (рис. 15 1, стр. 9).
▶ Подсоедините красный кабель (рис. 15 rt, стр. 9) к положительному полюсу аккумулятора.
▶Подсоедините черный кабель (рис. 15 sw, стр. 9) к отрицательному полюсу аккумулятора.

Подключение холодильника к источнику переменного тока

ОПАСНОСТЬ! Опасность для жизни!

• Не прикасаться к штекерам и выключателям влажными руками или стоя на влажной поверхности.
• Если холодильник на борту катера работает от береговой сети переменного тока, то следует обязательно установить автоматический выключатель дифференциальной защиты между сетью переменного тока и холодильником. Проконсультируйтесь со специалистом.

При подключении холодильника к источнику переменного напряжения соблюдайте следующий порядок действий:

▶ Вставьте вилку в розетку переменного тока (рис. 16 1, стр. 9).

8 Использование холодильника

УКАЗАНИЕ

• Перед вводом нового холодильника в эксплуатацию в гигиенических целях необходимо протереть его снаружи и изнутри влажной тряпкой (см. также гл. «Чистка и уход» на стр. 293).
• Не нажимайте на крышку морозильной камеры с силой.
• Не вытаскивайте перегородку, если в морозильной камере образовался лед.
• При использовании холодильника не снимайте наклейку на панели.

8.1 Советы по энергосбережению

• Для установки выбирайте хорошо проветриваемое, защищенное от солнечных лучей место.
• Дайте теплым блюдам охладиться, прежде чем поставить их в холодильник.
• Не открывайте холодильник чаще, чем это действительно необходимо. Если холодильник открыт более 5 мин, начинает мигать лампочка.
• Не оставляйте дверцу открытой дольше, чем это действительно необходимо.
• Размораживайте холодильник, как только образовался слой льда.
• Избегайте излишне низкую внутреннюю температуру.
• Регулярно очищайте конденсатор от пыли и загрязнений.

8.2 Использование холодильника

ВНИМАНИЕ!

• Не использовать внутри холодильника какие-либо электрические устройства. Исключение составляют устройства, допущенные в этих целях изготовителем.
• Следите за тем, чтобы напитки или блюда в стеклянных емкостях не охлаждались слишком сильно. При замерзании напитки и жидкие блюда расширяются. Это может приводить к разрушению стеклянных емкостей.
• Продукты питания разрешается хранить только в оригинальной упаковке или подходящих емкостях.
• Следите за тем, чтобы в холодильнике находились только предметы и продукты, которые разрешается охлаждать до выбранной температуры.

Холодильник позволяет хранить свежие пищевые продукты. Кроме того, в морозильной камере можно хранить замороженные продукты питания и замораживать свежие пищевые продукты.

▶ Включите холодильник, нажав кнопку включения и выключения.

УКАЗАНИЕ

После включения холодильнику требуется некоторое время для запуска компрессора.

Регулировка температуры

Доступные режимы температуры: от «холодно» до «очень холодно». Регулировка производится посредством кнопки выбора температурного режима. Число горящих индикаторов над кнопкой выбора температурного режима соответствует выбранному режиму температуры:

• 1 = холодно
• ...
• 4 = очень холодно

- Чтобы сменить температурный режим с 4 до 1, нажмите еще раз кнопку выбора режима.

УКАЗАНИЕ

На мощность охлаждения могут влиять:

• температура окружающей среды,
• количество хранящихся продуктов питания,
• частота открывания дверцы.

При температуре окружающей среды от 16 до 20 °C переведите холодильник в режим 2 (или выше).

Включение быстрого охлаждения (CRX50, CRX65, CRX80)

ВНИМАНИЕ!

• Используйте режим быстрого охлаждения, только если не вставлена выдвижная морозильная камера. В противном случае в морозильной камере возможны очень низкие температуры, что приведет к обильному образованию конденсата и его вытеканию из холодильника. Кроме того, резко увеличивается потребление энергии.
• Учитывайте, что бутылки и другие емкости могут треснуть во время заморозки.
• Учитывайте, что дверь холодильника трудно открыть сразу после закрывания.

Функция быстрого охлаждения позволяет достичь низких температур внутри холодильника.

Нажмите кнопку выбора температурного режима и удерживайте ее не менее 3 сек.
√ Загорится индикатор над кнопкой выбора температурного режима.
Чтобы переключить холодильник в нормальный режим, нажмите еще раз кнопку выбора температурного режима и удерживайте ее не менее 3 сек.

Включение зимнего режима (CRX110, CRX140)

Зимний режим обеспечивает оптимальную работу холодильника при температуре снаружи ниже 16 °C:

Нажмите кнопку выбора температурного режима и удерживайте ее не менее 3 сек.
√ Холодильник переключится в зимний режим, и над кнопкой выбора температурного режима загорится индикатор.
Чтобы переключить холодильник в нормальный режим, нажмите еще раз кнопку выбора температурного режима и удерживайте ее не менее 3 сек.

Хранение продуктов питания

ВНИМАНИЕ!

• Не кладите в холодильную камеру теплые продукты.
• Не ставьте в морозильную камеру стеклянные емкости с жидкостями.

УКАЗАНИЕ

Храните в плотно закрытых емкостях продукты питания, которые легко поглощают запах и вкус, а также жидкости и продукты с высоким содержанием спирта.

В холодильной камере можно хранить продукты питания. Время хранение продуктов питания, как правило, указано на упаковке.

Холодильная камера разделена на различные зоны, имеющие различную температуру.

• Самые холодные зоны находятся непосредственно под ящиками для овощей и фруктов, у задней стенки.
• Соблюдайте указания по температуре и сроку хранения, приведенные на упаковках продуктов питания.

- При хранении соблюдайте следующее:

– Не замораживайте размораживаемые или размороженные продукты, а используйте их как можно скорее.
– Заверните продукты питания в алюминиевую фольгу или полиэтиленовую пленку и храните их в подходящих емкостях, накрыв крышкой. Это позволяет сохранить аромат, вкус и свежесть.

Размораживание холодильной камеры

Образующийся во время работы холодильника конденсат можно слить двумя способами:

● вывести наружу:

Снимите пробку со слива (рис. 9 1, стр. 7).

Подсоедините шланг диаметром 10 мм к сливному патрубку (рис. 9 2, стр. 7).

● регулярно убирать:

При необходимости вытрите образовавшийся конденсат

Размораживание морозильной камеры

ВНИМАНИЕ!

Для удаления слоя льда и отделения примерзших продуктов не используйте механические инструменты. Исключение составляют устройства, допущенные в этих целях изготовителем.

При размораживании холодильника соблюдайте следующий порядок действий:

▶ Выньте охлаждаемые продукты.
▶ При необходимости, переложите их в другой холодильник, чтобы они оставались холодными.
Нажмите кнопку включения/выключения, чтобы выключить холодильник.
▶ Полностью откройте дверцу.

8.3 Открытие фиксатора

ВНИМАНИЕ!

Регулировку фиксатора замка производить только с открытой дверцей. В противном случае возможно повреждение холодильника.

Холодильник имеет фиксатор (рис. 17 1, стр. 10), который также служит транспортным креплением. Положение фиксатора:

- Lock (повернуть колесико до упора вправо): дверца закрыта и зафиксирована.

Для открытия дверцы потяните ручку вверх и откройте дверцу.

- Vent (повернуть колесико до упора влево): дверца слегка открыта и зафиксирована в этом положении.

Переведите фиксатор в это положение, если устройство выводится из эксплуатации на длительный срок.

8.4 Выключение и прекращение эксплуатации холодильника

При прекращении эксплуатации холодильника на длительный срок соблюдайте следующий порядок действий:

Нажмите кнопку включения/выключения, чтобы выключить холодильник.
Отсоедините холодильник от аккумулятора или отсоедините кабель переменного тока от выпрямителя.
▶ Очистите холодильник (см. гл. «Чистка и уход» на стр. 293).
▶ Поверните фиксатор (рис. 17 1, стр. 10) до упора влево («Vent»).
Закрывайте дверцу, пока она не зафиксируется.
√ Дверца остается открытой, предотвращая появление запахов.

8.5 Замена предохранителя

Если предохранитель в гнезде переменного тока неисправен, Вы можете заменить предохранитель.

▶ Поднимите отсек для предохранителя (рис. 16 2, стр. 9) отверткой.
▶ Замените предохранитель (250 В/4 А).
Закройте отсек для предохранителя.

9 Чистка и уход

ВНИМАНИЕ!

• Не используйте для чистки абразивные чистящие средства или острые предметы, т. к. они могут повредить холодильник.
• Не используйте твердые или острые инструменты для того, чтобы ускорить процесс размораживания.

Регулярно или по мере загрязнения очищайте холодильник влажной тряпкой.
▶ Следите за тем, чтобы в уплотнения не попадала вода. Это может приводить к повреждениям электронного оборудования.
После очистки протрите холодильник насухо тряпкой.
Регулярно очищайте конденсатор от пыли и загрязнений.

10 Гарантия

Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию.

В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующие документы:

• копию счета с датой покупки,
• причину рекламации или описание неисправности.

11 Утилизация

ПРЕДУПРЕЖДЕНИЕ! Ловушка для детей!

Перед утилизацией старого холодильника:

● Снимите дверцы.
- Оставьте полки в холодильнике, чтобы в него не могли проникнуть дети.

По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

12 Устранение неисправностей

Значение красного индикатора (рис. 6 2, стр. 5, рис. 7 2, стр. 6)

Мигающий индикатор свидетельствует о неполадках в работе. Количество импульсов зависит от вида неисправности.

Индикатор включается на одну четвертую часть секунды. После серии импульсов следует пауза. Последовательность повторяется каждые четыре секунды.

Количествосветовыхимпульсов	Неисправность Возможная причина
1	Напряжение питания	Напряжение питания находится вне настро-енного диапазона.
2 Ток перегрузки вентилятора	Нагрузка вентилятора на электронноммодуле более 1 А .
3	Двигатель не запускается	Заедание ротора.Слишком большая разность давлений всистеме охлаждения (> 5 бар).
4 Слишком низкая	частота вращения	Если система охлаждения перегружена, неудается поддержать минимальную частотувращения двигателя в 1850 мин ^-1 .
5 Перегрев электронного модуля	При слишком большой нагрузке на системуохлаждения или при слишком высокой температуре электронный модуль перегревается.
непрерывно Ошибка терморезистора (NTC)	Неисправность терморезистора (NTC).

Компрессор не работает (подключение к батарее)

Неисправность Возможная причина Устранение
U_3 = 0 В	Обрыв соединительного кабеля батарея – электронный модуль	Восстановить соединение
	Неисправен главный выключатель (если имеется)	Заменить главный выключатель
	Перегорел дополнительный линейный предохранитель (если имеется)	Заменить линейный предохранитель
U_3 ≤ U_вкл	Слишком низкое напряжение батареи	Зарядка батареи
Попытка пуска с U_3 ≤ U_выкл	Ослабленное кабельное соединение Плохой контакт (коррозия)	Восстановить соединение
	Слишком низкая емкость батареи	Заменить батарею
	Слишком низкое поперечное сечение кабеля	Заменить кабель (рис. 14, стр. 9)
Попытка пуска с U_3 ≥ U_вкл	Слишком высокая температура окружающей среды	–
	Недостаточная приточно-вытяжная вентиляция	Переставить холодильник
	Загрязнен конденсатор	Очистить конденсатор
Электрический разрыв в компрессоре между штифтами	Компрессор неисправен	Заменить компрессор

U_3 Напряжение между положительным и отрицательным выводом электронного модуля

U_BKL Напряжение включения электронного модуля

U_выкл Напряжение выключения электронного модуля

Компрессор не работает (подключение к переменному напряжению)

Неисправность Возможная причина Устранение
Отсутствует напряжение	Обрыв в соединительном кабеле	Восстановить соединение
	Неисправен главный выключатель (если имеется)	Заменить главный выключатель
	Перегорел дополнительный линейный предохранитель (если имеется)	Заменить линейный предохранитель
Напряжение имеется, но компрессор не работает	Слишком высокая температура окружающей среды	—
	Недостаточная приточно-вытяжная вентиляция	Переставить холодильник
	Загрязнен конденсатор	Очистить конденсатор
Электрический разрыв в компрессоре между штифтами	Компрессор неисправен	Заменить компрессор

Холодопроизводительность уменьшается, внутренняя температура растет

Неисправность Возможная причина Устранение
Компрессор работает долго/непрерывно	Слишком высокая температура окружающей среды	—
	Недостаточная приточно-вытяжная вентиляция	Переставить холодильник
	Загрязнен конденсатор	Очистить конденсатор
	Неисправен вентилятор	Заменить вентилятор
Компрессор работает редко	Низкий заряд аккумулятора	Зарядить аккумулятор

Необычные шумы

Неисправность Возможная причина Устранение
Громкое гудение	Деталь холодильного контура не может свободно колебаться (прилегает к стенке)	Осторожно изогнуть деталь
	Между холодильной машиной и стенкой зажаты инородные предметы	Удалить инородные предметы
	Шум вентилятора –

13 Технические данные

	CRX50 CRX65 CRX80
Объем холодильной камеры:	41,2 л	50 л	70,6 л
Объем морозильной камеры:	4,4 л	7,0 л	7,5 л
Полезный объем:	45 л	57 л	78 л
Напряжение питания:	12 В--- или 24 В---100 – 240 В~
Средняя потребляемая мощность (перем. ток):	40 W	45 W	48 W
Номинальный ток12 В---:	5,0 A	5,5 A	5,6 A
24 В---:	2,6 A	2,8 A	2,9 A
100 В~:	1,14 A	1,22 A	1,23 A
240 В~:	0,53 A	0,58 A	0,56 A
Диапазон температуры охлажденияХолодильник:	от 3 °C до +12 °C
Морозильная камера:	от −15 °C до −5 °C
Быстрое охлаждение (без перегородки):	до −6 °C ± 2 °C
Климатический класс:	T
Относительная влажность воздуха:	максимум 90 %
Постоянный крен:	макс. 30°
Макс. давление:	НД 11 бар/ВД 25 бар
Вытеснитель:	C_5H_10
Хладагент:	R134a
Количество хладагента:	38 г	42 г	48 г
Размеры:	рис. 18,стр. 1 0	рис. 19,стр. 1 0	рис. 20,стр. 1 1
Вес:	17 кг	19 кг	21 кг
Испытания/сертификат:
	CRX110 CRX140
Объем холодильной камеры:	98 л	124 л
Объем морозильной камеры:	9,5 л	11 л
Полезный объем:	107,5 л	135 л
Напряжение питания:	12 В--- или 24 В---100 – 240 В~
Средняя потребляемая мощность (перем. ток):	50 W	60 W
Номинальный ток12 В---:24 В---:100 В~:240 В~:	6,2 A3,0 A0,82 A0,34 A	7,7 A3,6 A0,95 A0,4 A
Диапазон температуры охлажденияХолодильник:Морозильная камера:	от 3 °C до +12 °Cот −18 °C до −6 °C
Климатический класс:	T
Относительная влажность воздуха:	максимум 90 %
Постоянный крен:	макс. 30°
Макс. давление:	НД 11 бар/ВД 25 бар
Вытеснитель:	C_5H_10
Хладагент:	R134a
Количество хладагента:	47 г	50 г
Размеры:	рис.21, стр. 11	рис.22, стр. 12
Вес:	27,6 кг	30,6 кг
Испытания/сертификат:	CE E4
