BRUGSANVISNING CoolMatic CRX 140 WAECO

DA 159 Kompressor-Køleskab

Monterings- og betjeningsvejledning

Læs denne vejledning omhyggeligt igennem før installation og ibrugtagning, og opbevar den. Giv den til brugeren, hvis du giver produktet videre.

Indholdsfortegnelse

1 Forklaring af symbolerne 160
2 Sikkerhedshenvisninger....161
3 Leveringsomfang 163
4 Tilbehør 163
5 Korrekt brug 164
6 Teknisk beskrivelse 164
7 Opstilling og tilslutning af køleskabet. 166
8 Anvendelse af køleskabet 169
9 Rengøring og vedligeholdelse 174
10 Garanti 175
11 Bortskaffelse 175
12 Udbedring af fejl. 176
13 Tekniske data.... 179

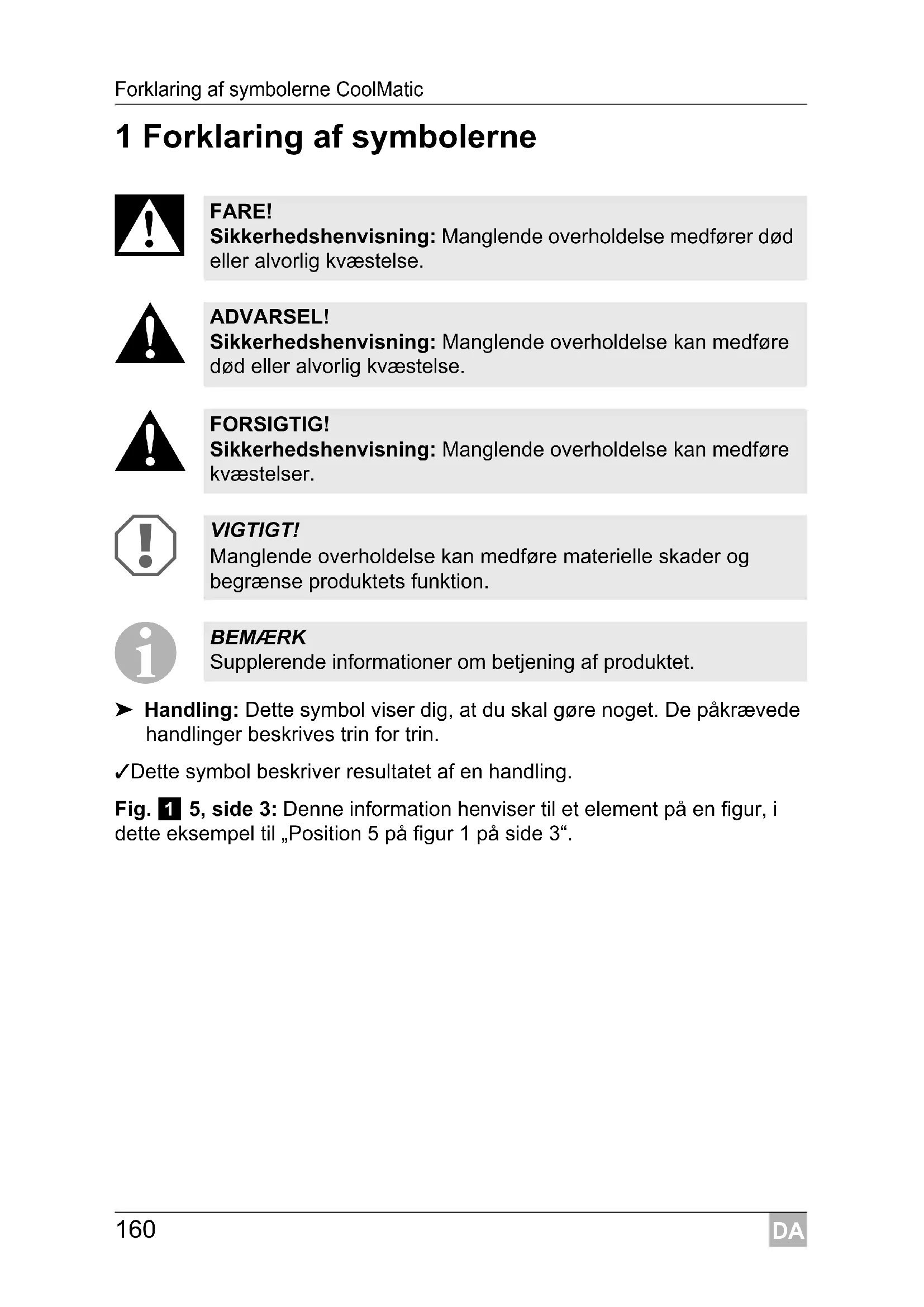

1 Forklaring af symbolerne

FARE!

Sikkerhedshenvisning: Manglende overholdelse medfører død eller alvorlig kvæstelse.

ADVARSEL!

Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse.

FORSIGTIG!

Sikkerhedshenvisning: Manglende overholdelse kan medføre kvæstelser.

VIGTIGT!

Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion.

BEMÆRK

Supplerende informationer om betjening af produktet.

▶ Handling: Dette symbol viser dig, at du skal gøre noget. De påkrævede handlinger beskrives trin for trin.
√Dette symbol beskriver resultatet af en handling.

Fig. 1 5, side 3: Denne information henviser til et element på en figur, i dette eksempel til „Position 5 på figur 1 på side 3“.

2 Sikkerhedshenvisninger

Producenten påtager sig intet ansvar for skader i følgende tilfælde:

• Monterings- eller tilslutningsfejl
• Beskadigelser på produktet på grund af mekanisk påvirkning og overspænding
• Ændringer på produktet uden udtrykkelig tilladelse fra producenten
• Anvendelse til andre formål end dem, der er beskrevet i vejledningen

2.1 Generel sikkerhed

FARE!

- Ved både: Sørg ved tilslutning til strømnettet ubetinget for, at strømforsyningen er sikret med en FI-afbryder.

ADVARSEL!

• Lad kun en fagmand foretage installationer i vådrum.
• Hvis apparatet har synlige beskadigelser, må du ikke tage det i brug.
• Hvis dette apparats tilslutningskabel beskadiges, skal det udskiftes af producenten, dennes kundeservice eller en lignende kvalificeret person for at undgå farer.
• Reparationer på dette apparat må kun foretages af fagfolk. Ved ukorrekte reparationer kan der opstå betydelige farer.
• Dette apparat kan anvendes af børn over 8 år og derudover af personer med begrænsede fysiske, sanse- eller mentale evner eller uden erfaring eller viden, hvis de er under opsyn eller blev instrueret i sikker brug af apparatet og forstår farerne, der følger heraf.
• Rengøring og brugerens vedligeholdelse må ikke udføres af børn uden opsyn.
• Børn bør være under opsyn for at sikre, at de ikke leger med apparatet.
• Opbevar og anvend apparatet uden for børns rækkevidde (under 8 år).
• Opbevar ikke eksplosive stoffer, som f.eks. spraydåser med drivgas, i apparatet.

FORSIGTIG!

• Fare for at komme i klemme! Grib ikke ind i hængslet.
• Levnedsmidler må kun opbevares i original emballage eller egnede beholdere.

VIGTIGT!

• Sammenlign spændingsangivelsen på typeskiltet med energiforsyningen, der er til rådighed.
• Træk aldrig stikket ud af stikdåsen med tilslutningskablet.
• Når køleapparatet er tilsluttet til DC-stikdåsen: Afbryd køleapparatet og andre forbrugere fra batteriet, før du tilslutter en hurtigoplader.
• Når køleapparatet er tilsluttet til DC-stikdåsen: Afbryd forbindelsen, eller slå køleapparatet fra, når motoren standses. I modsat fald kan batteriet blive afladet.
• Køleapparatet er ikke egnet til opbevaring af stoffer, der er ætsende eller indeholder opløsningsmidler!
• Hold altid udløbsåbningen ren.
• Åbn under ingen omstændigheder kølekredsløbet.
• Transportér aldrig apparatet i vandret stilling, så der ikke kan løbe olie ud af kompressoren.
• Sørg ved transport for, at kølekredsløbet ikke beskadiges. Kølemidlet i kølekredsløbet er letantændeligt.

Ved en beskadigelse af kølekredsløbet:

– Undgå åben ild og antændelsesgnister.
– Udluft rummet grundigt.

- Stil apparatet på et tørt sted, der er beskyttet mod stænkvand.

2.2 Sikkerhed under anvendelse af apparatet

FARE!

- Tag aldrig fat i uisolerede ledninger med bare hænder. Dette gælder frem for alt ved tilslutning til vekselstrømnettet.

FORSIGTIG!

• Kontrollér før ibrugtagning, at ledningen og stikket er tørre.
• Hvis du tilslutter apparatet til et batteri, skal du kontrollere, at levnedsmidler ikke kommer i berøring med batterisyren.

VIGTIGT!

• Anvend ikke elektriske apparater i køleapparatet, undtagen hvis producenten anbefaler disse apparater hertil.
• Stil ikke apparatet i nærheden af åben ild eller andre varmekilder (varmeapparater, stærk sol, gasovne osv.).
  ● Fare for overophedning!
  Sørg altid for, at varme, der opstår under driften, kan føres tilstrækkeligt bort. Sørg for, at apparatet har tilstrækkelig afstand til vægge og genstande, så luften kan cirkulere.
• Ventilationsåbningerne må ikke tildækkes.
• Fyld ikke væsker eller is i den indvendige beholder.
  ● Dyp aldrig apparatet i vand.
• Beskyt apparatet og kablerne mod varme og fugtighed.
• Sørg for, at fødevarerne ikke berører kølerummets væg.

3 Leveringsomfang

Mængde Betegnelse

1 Køleskab med hylder

1 Betjeningsvejledning

4 Tilbehør

Kan fås som tilbehør (ikke indeholdt i leveringsomfanget):

Betegnelse Forklaring Art.nr.

Low ambient control

Tilslutter en ekstra opvarmning til kompressoren. Derved starter kompressoren hyppigere ved eks-tremt lave udenomstemperaturer køler dermed fry-seboksen.

LAC

5 Korrekt brug

Køleskabet egner sig til at køle og dybfryse levnedsmidler.

FORSIGTIG! Sundhedsfare!

Kontrollér, om apparatets kølekapacitet svarer til kravene for fødevarerne eller lægemidlerne, som du vil køle.

Køleskabet egner sig udelukkende til installation i en indbygningsniche. Efter monteringen må der udelukkende være fri adgang til apparatets forside.

WAECO CoolMatic køleapparater i serien CRX kan afkøle varer og holde dem kolde. I fryseboksen kan der dybfryses varer. Hvis køleskabet anvendes uden fryseboks, kan dybfrosne varer opbevares kortvarigt med hurtigkølefunktionen.

Alle materialer, der er anvendt i køleskabet, er ufarlige for levnedsmidler. Kølekredsløbet er vedligeholdelsesfrit.

Hvis køleskabet anvendes på både, kan det udsættes for en konstant hældning på 30°.

CRX50, CRX65, CRX80:

Temperaturen indstilles med betjeningspanelet på den venstre, indvendige side af køleskabet. Der kan vælges mellem fire temperaturområder fra +3 °C til +12 °C samt en hurtigkølefunktion.

CRX110, CRX140:

Temperaturen indstilles med betjeningspanelet på den venstre, indvendige side af køleskabet. Der kan vælges mellem fire temperaturområder fra +3 °C til +12 °C samt en vintermodus.

6.1 Betjeningselementer i det indvendige rum

De forskellige køleskabstyper er vist på følgende figurer:

• CRX50: fig. 1, side 3
• CRX65: fig. 2, side 3
• CRX80: fig. 3, side 4
• CRX110: fig. 4, side 4
• CRX140: fig. 5, side 5

Nr. Forklaring

1 Fryseboks (udtagelig: kun CRX50, CRX65, CRX80)
2 Betjeningspanel
3 Gitter (kan klappes op, så der kan stilles flasker i kølerummet)
4 Fralægningsflade
5 Rum til frugt
6 Flaskeholder
(til at holde flasker fast i rummet i døren)
7 Rum med låg (kan klappes op)

6.2 Betjeningselementer

Nr. på fig. 6, side 5, Forklaring fig. 7, side 6

1 Infrarød sensor til at tænde og slukke den indvendige belysning
2 LED: Servicevisning
3 LED: Grøn: Kompressor kører
Orange: Kompressor slukket
4 Tænd/sluk-knap
5 Indvendig belysning
6 Tast til valg af temperatur
7 LED: Hurtigkølefunktion tændt (CRX50, CRX65, CRX80)
LED: Vintermodus tændt (CRX110, CRX140)
8 LED'er: Temperaturtrin 1 til 4

7 Opstilling og tilslutning af køleskabet

7.1 Sikkerhedshenvisninger vedr. installation på både

Overhold især følgende henvisninger ved installation på både.

FARE!

Sørg ved tilslutning til strømnettet ubetinget for, at spændingsforsyningen er sikret med et HFI-relæ!

VIGTIGT!

• Apparatet er beregnet til en hældning på indtil 30°. Vær opmærksom på, at apparatet skal være sikret til disse forhold, når køleskabet opstilles. Kontakt et autoriseret firma ved spørgsmål vedr. installation.
• Opstil køleskabet, så den opvarmede luft nemt kan slippe bort (enten opad eller til siderne, fig. 8, side 6).
• Apparatet er beregnet til udenomstemperaturer mellem +16 °C og +43 °C.

7.2 Opstilling af køleskabet

Vær opmærksom på følgende henvisninger ved opstillingen:

- Opstil køleskabet, så den opvarmede luft nemt kan slippe bort (enten opad eller til siderne, fig. 8, side 6).

Forklaring til fig. 8, side 6

Nr. Forklaring

1 Kold tilført luft

2 Varm aftræksluft

3 Kondensator

4 Afstand over, når der ikke kan cirkulere tilstrækkelig aftræksluft opad eller til siden

• Hold åbninger (ventilationsåbninger osv.) i kabinettet eller indbygningsstrukturen fri for genstande.
• I normal drift af køleskabet opstår der kondensat. Du kan enten tørre kondensatet op regelmæssigt eller aftappe det gennem et afløb i køleskabets bageste del.

Gå frem på følgende måde for at opstille køleskabet:

▶Hvis du vil aftappe kondensatet gennem en slange:
Fjern afløbets prop (fig. 9 1, side 7).
▶ Tilslut en slange med en indvendig diameter på 10 mm til udgangsstudsen (fig. 9 2, side 7).
▶ Løsn transportsikringen (kapitlet „Åbning af låsen“ på side 173).
▶Åbn køleskabslågen.
▶ Løsn blænddækslerne (fig. 10 2, side 7).
▶Skub køleskabet ind i nichen.
▶ Fastgør køleskabet med egnede skruer (fig. 10 1, side 7).
▶ Tryk blænddækslerne (fig. 10 2, side 7) ind i åbningerne.

7.3 Ændring af døranslaget

Du kan ændre dørens anslag, så døren åbner mod venstre i stedet for mod højre.

Gå frem som vist på fig. 11, side 8 til fig. 13, side 8 for at ændre døranslaget.

7.4 Tilslutning af køleskabet

Tilslutning af køleskabet til jævnspænding

VIGTIGT!

• For at undgå spændings- og dermed effekttab skal tilslutningskablet være så kort som mulig og må ikke være afbrudt. Undgå derfor ekstra kontakter, stik eller fordelerdåser.
• Afbryd apparatet og andre forbrugere fra batteriet, før du oplader batteriet med en hurtigoplader. Overspænding kan beskadige apparatets elektronik.

Køleskabene kan tilsluttes til 12 V eller til 24 V jævnspænding.

Af sikkerhedsmæssige årsager er køleskabet udstyret med en elektronisk polbeskyttelse, der beskytter køleskabet mod forkert polforbindelse ved batteritilslutning og mod kortslutning.

For at beskytte batteriet frakobles køleskabet automatisk, hvis spændingen ikke er længere er tilstrækkelig (se følgende tabel).

	12 V 24 V
Frakoblingsspænding	10,4 V 22,8 V
Gentilkoblingsspænding	11,7 V 24,2 V

▶Bestem kablets nødvendige tværsnit afhængigt af kabellængden iht. fig. 14, side 9.

Forklaring til fig. 14, side 9:

Koordinatakse Betydning Enhed

I Kabellængde m

∅ Kabeltværsnit mm²

VIGTIGT!

Kontrollér, at polerne ikke ombyttes.

▶Kontrollér før ibrugtagning af apparatet, om driftsspændingen og batterispændingen stemmer overens (se typeskilt).
▶Tilslut køleskabet til et stik, der er sikret med mindst 15 A (ved 12 V) eller 7,5 A (ved 24 V) (fig. 15 1, side 9).
▶ Forbind det røde kabel (fig. 15 rt, side 9) med pluspolen på batteriet.
▶ Forbind det sorte kabel (fig. 15 sw, side 9) med minuspolen på batteriet.

Tilslutning af køleskabet til vekselspændingen

FARE! Livsfare!

• Berør aldrig stik og kontakter, når du har våde hænder eller står med fødderne i vand.
• Hvis du anvender køleapparatet om bord på en båd ved hjælp af en tilslutning til vekselspændingsnettet på land, skal du under alle omstændigheder montere et fejlstrømsrelæ mellem vekselspændingsnettet og køleapparatet.
  Få råd hos en fagmand.

Gå frem på følgende måde, när køleskabet tilsluttes til vekselspænding:

8 Anvendelse af køleskabet

BEMAERK

• Før du tager det nye køleskab i brug, bør du af hygiejniske årsager rengøre det indvendigt og udvendigt med en fugtig klud (se også kapitlet „Rengøring og vedligeholdelse“ på side 174).
• Luk ikke frosterens klap med vold.
• Træk ikke skillevæggen ud, hvis der befinder sig is i frosteren.
• Fjern ikke panelmærkaten ved betjeningen af køleskabet.

8.1 Tips til energibesparelse

• Vælg et anvendelsessted, der er godt ventileret og beskyttet mod sol.
• Lad først varm mad afkøle, før du lægger den i.
• Åbn ikke køleskabet hyppigere end nødvendigt. Hvis døren står åben i mere end 5 min, begynder lyset at blinke.
• Lad ikke døren være åben længere end nødvendigt.
• Afrim køleskabet, så snart der har dannet sig et islag.
• Undgå unødigt lav indvendig temperatur.
• Rengør med regelmæssige mellemrum kondensatoren for støv og urenheder.

8.2 Anvendelse af køleskabet

VIGTIGT!

• Inde i køleapparatet må der ikke anvendes el-apparater. Apparater, som producenten har frigivet hertil, er undtaget.
• Vær opmærksom på, at drikkevarer eller mad i glasbeholdere ikke afkøles for kraftigt. Drikkevarer og mad med stort væskeindhold udvider sig, når de fryses. Derved kan glasbeholdere blive ødelagt.
• Levnedsmidler må kun opbevares i original emballage eller egnede beholdere.
• Sørg for, at der kun er genstande eller varer i køleskabet, der må afkøles til den valgte temperatur.

Køleskabet gør det muligt at konservere friske fødevarer. Derudover kan du konservere dybfrosne fødevarer og fryse friske fødevarer i fryseboksen.

▶Tænd for køleskabet ved at trykke på tænd/sluk-knappen.

BEMÆRK

Når køleskabet er blevet tændt, går der et stykke tid, indtil kompressoren starter.

Indstilling af temperaturen

Tryk på tasten til valg af temperatur for at indstille temperaturen i fire trin mellem „køligt“ og „meget koldt“.

Antallet af lysende LED'er over tasten til valg af temperatur viser temperaturområdet:

- 1 = køligt
- ...
- 4 = meget koldt

Kølekapaciteten kan påvirkes af

• udenomstemperaturen
• mængden af levnedsmidlerne, der skal konserveres
• hvor tit døren åbnes

Hvis udenomstemperaturen er på 16 °C – 20 °C, skal du mindst indstille køleskabet på trin 2.

Indstilling af hurtigkølefunktion (kun CRX50, CRX65, CRX80)

VIGTIGT!

• Anvend kun hurtigkølefunktionen, hvis den udtagelige fryseboks ikke er sat i. Ellers er der fare for, at fryseboksen bliver meget kold, og en kondensering af vand uden på køleskabet kan ikke forhindres. Derudover stiger energiforbruget kraftigt.
• Vær opmærksom på, at flasker og andre beholdere kan revne, når de fryser.
• Vær opmærksom på, at det er svært at åbne køleskabets dør umiddelbart efter, at den er lukket.

Det er muligt at anvende køleskabet med en hurtigkølefunktion for at nå dybfrosttemperaturer.

▶Tryk på tasten til valg af temperatur i mere end 3 s.
√LED'en over tasten til valg af temperatur lyser.
▶ Tryk igen på tasten til valg af temperatur i mere end 3 s for at anvende køleskabet med den normale kølefunktion.

Indstilling af vintermodus (kun CRX110, CRX140)

Vintermodien sikrer en optimal drift ved udenomstemperaturer under 16 °C:

▶Tryk på tasten til valg af temperatur i mere end 3 s.
√Køleskabet går på vintermodus, og LED'en over knappen til valg af temperatur lyser.
▶ Tryk igen på tasten til valg af temperatur i mere end 3 s for at anvende køleskabet med den normale kølefunktion.

Konservering af levnedsmidler

VIGTIGT!

• Konservér ikke varme levnedsmidler i kølerummet.
• Stil ikke en glasbeholder med væsker ind i fryseboksen.

BEMAERK

Konservér levnedsmidler, der let optager lugt og smag, samt væsker og produkter med et højt alkoholindhold i tætte beholdere.

Du kan konservere levnedsmidler i kølerummet. Levnedsmidlernes holdbarhed er normalt angivet på emballagen.

Kølerummet er inddelt i forskellige zoner, der har forskellige temperaturer:

• De kolde zoner befinder sig umiddelbart over skuffen til frugt og grønt tæt ved bagvæggen.
• Overhold temperatur- og holdbarhedsangivelserne på levnedsmidlernes emballage.
• Vær opmærksom på følgende henvisninger ved konserveringen:
  – Produkter, der er ved at tø op eller lige er optøede, må aldrig fryses igen, men skal anvendes så hurtigt som muligt.
• Levnedsmidler skal vikles ind i aluminiums- eller polyethylenfolie og lægges i tilsvarende beholdere med låg. Derved konserveres aromaer, substansen og friskheden bedre.

Afrimning af kølerummet

Apparatet har to muligheder for at fjerne kondensvandet, der opstår under driften:

• Direkte udledning udenfor:
  Fjern afløbets prop (fig. 9 1, side 7).
  Tilslut en slange med en indvendig diameter på 10 mm til udgangsstudsen (fig. 9 2, side 7).

• Tør af og til af:

Afrimning af isboksen

VIGTIGT!

Anvend ikke mekanisk værktøj til at fjerne islag eller til at løsne fastfrosne genstande. Apparater, som producenten har frigivet hertil, er undtaget.

Gå frem på følgende måde for at afrime køleskabet:

▶Tag indholdet ud.
▶ Opbevar det evt. i et andet køleapparat, så det forbliver koldt.
▶Tryk på tænd/sluk-knappen, indtil køleskabet slukker.
▶Åbn døren helt.

8.3 Åbning af låsen

VIGTIGT!

Flyt kun låsemekanismen, när døren er åben. Ved anvendelse med lukket dør beskadiges apparatet.

Køleskabet har en låsemekaniske (fig. 17 1, side 10), der også fungerer som transportsikring. Følgende indstillinger er mulige:

• Lock (drej hjulet til højre indtil anslag): Døren er lukket og sikret.
  For at åbne døren skal dørgrebet trækkes op og døren åbnes.
• Vent (drej hjulet til venstre indtil anslag): Døren kan nemt åbnes, men er fastgjort.
  Anvend denne position, hvis apparatet tages ud af drift i længere tid.

8.4 Frakobling og ud-af-drifttagning af køleskabet

Hvis du vil tage køleskabet ud af drift i længere tid, skal du gå frem på følgende måde:

▶Tryk på tænd/sluk-knappen, indtil køleskabet slukker.
Afbryd tilslutningskablerne af batteriet, eller træk stikket på vekselstrømsledningen ud af ensretteren.
▶Rengør køleskabet (se kapitlet „Rengøring og vedligeholdelse“ på side 174).
▶ Drej låsehjulet (fig. 17 1, side 10) til venstre indtil anslag („Vent“).
▶Luk døren, indtil den går i indgreb.
√Døren forbliver åben og forhindrer på den måde, at der opstår lugtgener.

8.5 Udskiftning af sikring

Hvis sikringen i vekselstrømsstikket er defekt, kan du udskifte den.

▶ Åbn sikringsrummet (fig. 16 2, side 9) med en skruetrækker.
▶Udskift sikringen (250 V/4 A).
▶Luk sikringsrummet igen.

• Anvend ikke skrappe rengøringsmidler eller hårde genstande ved rengøringen, da de kan beskadige køleskabet.
• Anvend ikke hårdt eller spidst værktøj til at fremskynde afrimningen.

▶Rengør køleskabet regelmæssigt, og når det er snavset, med en fugtig klud.
Vær opmærksom på, at der ikke drypper vand ind i tætningerne. Det kan beskadige elektronikken.
▶Tør køleskabet af med en klud efter rengøringen.
▶Rengør med regelmæssige mellemrum kondensatoren for støv og urenheder.

10 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• En kopi af regningen med købsdato
• En reklamationsgrund eller en fejlbeskrivelse

11 Bortskaffelse

ADVARSEL! Fare for børn!

Før det gamle køleskab bortskaffes:

• Afmontér dørene.
• Lad hylderne blive i køleskabet, så børn ikke kan gå ind i det.

▶Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse.

12 Udbedring af fejl

Ved driftsfejl lyser LED'en flere gange. Antallet af impulser afhænger af fejl- typen.

Den lyser i et kvart sekund, hver gang den lyser. Efter impulsserien følger en pause. Sekvensen for fejlen gentages hvert fjerde sekund.

Antal lysimpulser	Fejl Mulig årsag
1 Forsyningsspænding Forsyningsspændingen ligger uden for det indstillede område.
2 Ventilator-overstrøm Ventilatoren belaster elektronikenheden med mere end 1 A.
3 Motoren starter ikke Rotoren sidder fast.		Differenstrykket i kølesystemet er for højt (>5 bar).
4 For lavt omdrejningstal Hvis kølesystemet belastes for kraftigt, kan motorens minimumomdrejningstal på 1850 o/min ikke opretholdes.
5 Overtemperatur på elektronikenheden		Hvis kølesystemet belastes for kraftigt eller temperaturen er for høj, bliver elektronikken for varm.
Konstant NTC-fejl NTC er defekt.

Kompressoren kører ikke (batteritislutning)

Fejl Mulig årsag Løsning
U_KL = 0 V Afbrydelse i tils	utningsledningen batteri – elektronik	Etablér forbindelsen
	Hovedafbryder defekt (hvis den findes)	Udskift hovedafbryderen
	Ekstra ledningssikring brændt over (hvis den findes)	Udskift ledningssikringen
U_KL ≤ U_TIL	Batterispænding for lav Oplad batteriet
Startforsøg med U_KL ≤ U_FRA	Løs kabelforbindelse Dårlig forbindelse (korrosion)	Etablér forbindelsen
	Batterikapacitet for lav Udskift batteriet
	Kabeltværsnit for lille	Udskift kablet (fig. 14, side 9)
Startforsøg med U_KL ≥ U_TIL	Udenomstemperatur for høj –
	Ventilation og udluftning ikke tilstrækkelig	Stil køleskabet et andet sted
	Kondensator snavset Rengør kondensatoren
Elektrisk afbrydelse i kompressoren mellem stikbenene	Kompressor defekt Udskift kompressoren

U_KL Spænding mellem elektronikkens plus- og minusklemme

U_TIL Tilkoblingsspænding elektronik

U_FRA Frakoblingsspænding elektronik

Kompressoren kører ikke (tilslutning til vekselspænding)

Fejl Mulig årsag Løsning
Ingen spænding Afbrydelse af tilslutningsledningen Etablér forbindelsen
Der er spænding, men kompressoren kører ikke	Udenomstemperatur for høj –
	Ventilation og udluftning ikke tilstrækkelig	Stil køleskabet et andet sted
	Kondensator snavset Rengør kondensatoren
Elektrisk afbrydelse i kompressoren mellem stikbenene	Kompressor defekt Udskift kompressoren

Kølekapaciteten reduceres, den indvendige temperatur stiger

Fejl Mulig årsag Løsning
Kompressoren kører længe/konstant	Udenomstemperatur for høj –
	Ventilation og udluftning ikke tilstrækkelig	Stil køleskabet et andet sted
	Kondensator snavset Rengør kondensatoren
	Ventilator defekt Udskift ventilatoren
Kompressoren kører sjældent	Batterikapacitet opbrugt Oplad batteriet

Usædvanlige lyde

Fejl Mulig årsag Løsning
Høj brummen En af kølekredsløbets komponenter kan ikke svinge frit (ligger op mod væggen)	Bøj forsigtigt komponenten
	Fremmedlegeme klemt inde mellem kølemaskinen og væggen	Fjern fremmedlegemet
	Ventilatorstøj –

13 Tekniske data

	CRX50 CRX65 CRX80
Indhold køleboks: 41,2 | 50 | 70,6 | Indhold fryseboks: 4,4 | 7,0 | 7,5 |
Nettoindhold: 45 | 57 | 78 |
Tilslutningsspænding:	12 V--- eller 24 V--- 100 - 240 V~
Middel effektforbrug (AC): 40 W 45 W 48 W
Mærkestrøm
12 V---:	5,0 A	5,5 A	5,6 A
24 V---:	2,6 A	2,8 A	2,9 A
100 V~:	1,14 A	1,22 A	1,23 A
240 V~:	0,53 A	0,58 A	0,56 A
Køletemperaturområde
Køleskab: 3 °C til +12 °C
Froster:	-15 °C til -5 °C
Hurtigkøling (uden skillevæg):	maks. -6 °C ± 2 °C
Klimaklasse:	T
Luftfugtighed:	maks. 90 %
Konstant hældning:	Maks. 30°
Maks. tryk:	Lavtryk 11 bar/højtryk 25 bar
Drivmiddel:	C_5H_10
Kølemiddel:	R134a
Kølemiddelmængde:	38 g	42 g	48 g
Mål:	fig. 18, side 10	fig. 19, side 10	fig. 20, side 11
Vægt:	17 kg	19 kg	21 kg
Godkendelse/certifikat:	CE E4
	CRX110 CRX140
Indhold køleboks: 98 I 124 I
Indhold fryseboks: 9,5 I 11 I
Nettoindhold: 107,5	I	135
Tilslutningsspænding:	12 V--- eller 24 V--- 100 - 240 V~
Middel effektforbrug (AC): 50 W 60 W
Mærkestrøm
12 V---:	6,2 A	7,7 A
24 V---:	3,0 A	3,6 A
100 V~:	0,82 A	0,95 A
240 V~:	0,34 A	0,4 A
Køletemperaturområde
Køleskab: 3 °C til +12 °C
Froster: -18 °C til -6 °C
Klimaklasse: T
Luftfugtighed:	maks. 90 %
Konstant hældning:	Maks. 30°
Maks. tryk:	Lavtryk 11 bar/højtryk 25 bar
Drivmiddel:	C_5H_10
Kølemiddel:	R134a
Kølemiddelmængde:	47 g	50 g
Mål:	fig. 21, side 11	fig. 22, side 12
Vægt:	27,6 kg	30,6 kg
Godkendelse/certifikat:

2 Säkerhetsanvisningar

Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til personskader.

PASS PÅ!

Hvis man ikke overholder denne regelen, kan det føre til materielle skader og skade funksjonen til produktet.

MERK

• Før du tar apparatet i bruk, må du passe på at ledningen og støpslet er tørre.
• Hvis du kobler apparatet til et batteri, må du forsikre deg om at matvarer ikke kommer i berøring med batterisyre.

PASS PÅ!

Ved nettdrift må apparatets spenningsforsyning være sikret via en jordfeilbryter!

PASS PÅ!

7.3 Endre dørhengsel

Bruk denne posisjonen när du ikke skal bruke apparatet på lang tid.

Når sikringen i vekselstrømsokkelen er defekt, kan du bytte denne ut.

Betydningen til den røde LED-en (fig. 6 2, side 5, fig. 7 2, side 6)

Kompressoren går ikke (tilkobling til vekselspenning)
