BRUKSANVISNING CoolMatic CRX 140 WAECO

7.4 Ansluta kylskåpet

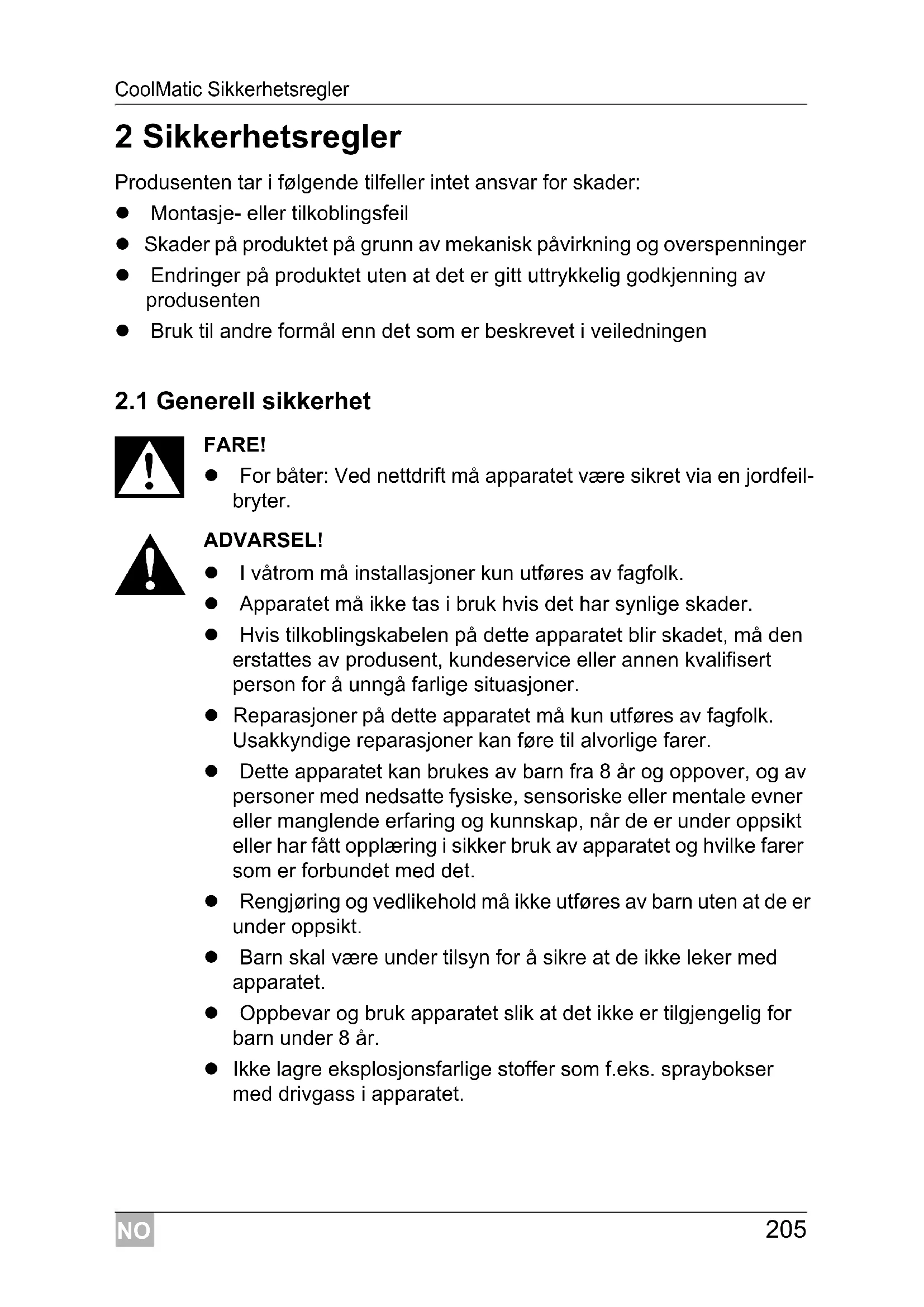

2 Sikkerhetsregler Produsenten tar i følgende tilfeller intet ansvar for skader: Montasje- eller tilkoblingsfeil Skader på produktet på grunn av mekanisk påvirkning og overspenninger Endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten Bruk til andre formål enn det som er beskrevet i veiledningen

ADVARSEL! I våtrom må installasjoner kun utføres av fagfolk. Apparatet må ikke tas i bruk hvis det har synlige skader. Hvis tilkoblingskabelen på dette apparatet blir skadet, må den erstattes av produsent, kundeservice eller annen kvalifisert person for å unngå farlige situasjoner. Reparasjoner på dette apparatet må kun utføres av fagfolk. Usakkyndige reparasjoner kan føre til alvorlige farer. Dette apparatet kan brukes av barn fra 8 år og oppover, og av personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, når de er under oppsikt eller har fått opplæring i sikker bruk av apparatet og hvilke farer som er forbundet med det. Rengjøring og vedlikehold må ikke utføres av barn uten at de er under oppsikt. Barn skal være under tilsyn for å sikre at de ikke leker med apparatet. Oppbevar og bruk apparatet slik at det ikke er tilgjengelig for barn under 8 år. Ikke lagre eksplosjonsfarlige stoffer som f.eks. spraybokser med drivgass i apparatet.NO Sikkerhetsregler CoolMatic

FORSIKTIG! Fare for kvestelser! Ikke ta tak i hengselet. Næringsmidler må kun oppbevares i originalforpakning eller i egnede beholdere.

PASS PÅ! Sammenlign spenningsspesifikasjonene på merkeskiltet med tilgjengelig strømtilførsel. Trekk aldri støpslet ut av stikkontakten etter ledningen. Hvis kjøleapparatet er koblet til DC-stikkontakten: Koble dette kjøleapparatet og andre forbrukere fra batteriet før du kobler til hurtigladeren. Hvis kjøleapparatet er koblet til DC-stikkontakten: Koble fra forbindelsen eller slå av kjøleapparatet når du slår av motoren. Hvis ikke kan batteriet bli ladet ut. Kjøleapparatet er ikke egnet for lagring av etsende eller løse- middelholdige stoffer. Avløpsåpningen må holdes ren. Kjølekretsløpet må ikke åpnes under noen omstendigheter. Apparatet må ikke transporteres i vannrett stilling, ellers kan oljen renne ut av kompressoren. Se til at kjølekretsløpet ikke kommer til skade under trans- porten. Kjølemiddelet i kjølekretsløpet er lett antennelig. Ved skader på kjølekretsløpet: – Unngå åpen ild og gnister. – Sørg for god ventilasjon i rommet. Sett apparatet på et tørt sted som ikke er utsatt for vannsprut.

2.2 Sikkerhet ved bruk av apparatet

FARE! Ta ikke i bare ledninger med bare hender. Dette gjelder spesielt ved drift fra vekselstrømnettet.

PASS PÅ! Ikke bruk elektriske apparater inne i kjøleapparatet dersom disse apparatene ikke er anbefalt brukt av produsenten for dette. Ikke plasser apparatet i nærheten av åpen flamme eller andre varmekilder (oppvarming, sterk solbestråling, gassovner osv.). Fare for overoppheting! Påse at varme som oppstår under drift alltid blir ventilert bort på en tilfredsstillende måte. Påse derfor at apparatet står langt nok unna vegger eller gjenstander, slik at luften kan sirkulere. Pass på at lufteåpningene ikke blir blokkert. Fyll ikke væsker eller is i den innvendige beholderen. Dypp aldri apparatet i vann. Beskytt apparatet og kabelen mot varme og fuktighet. Påse at matvarer ikke kommer i kontakt med veggene i kjø- lerommet. 3 Leveringsomfang 4 Tilbehør Fås som tilbehør (ikke inkludert i leveransen): Antall Beskrivelse1 Kjøleskap med hyller1 BruksanvisningBeskrivelse Forklaring Art.nr.Low ambient controlKobler en ekstra oppvarming til kompressoren. Der-med starter kompressoren oftere ved ekstremt lave omgivelsestemperaturer, og kjøler dermed fryse-rommet. LACNO Tiltenkt bruk CoolMatic

5 Tiltenkt bruk Kjøleskapet er beregnet på å kjøle ned og dypfryse matvarer.

Kjøleskapet er kun egnet for installasjon i en innbyggingsnisje. Etter innbyg- gingen skal kun apparatfronten være tilgjengelig. 6 Teknisk beskrivelse WAECO CoolMatic kjølesystemer i CRX-serien kan avkjøle varer og holde dem nedkjølt. I fryseskuffen kan varene dypfryses. Når kjøleskapet drives uten fryseskuff, kan dypfrosne varer lagres i kort tid med hurtigkjølefunksjo- nen. Alle materialer som er benyttet i kjøleskapet er beregnet for næringsmidler. Kjølekretsløpet er vedlikeholdsfritt. Enheten kan kobles både til 12 V og 24 V samt 100 – 240 V. Ved bruk på båter tåler kjøleskapet en krenging på 30°. CRX50, CRX65, CRX80: Temperaturen stilles inn med betjeningspanelet på venstre innerside i kjøle- skapet. Du kan velge mellom fire temperaturområder fra +3 °C til +12 °C samt en hurtigkjølefunksjon. CRX110, CRX140: Temperaturen stilles inn med betjeningspanelet på venstre innerside i kjøle- skapet. Du kan velge mellom fire temperaturområder fra +3 °C til +12 °C samt en vintermodus. FORSIKTIG! Helsefare! Kontroller om apparatets kjøleeffekt oppfyller kravene til nærings- midlene eller medikamentene som du ønsker å kjøle.NO CoolMatic Teknisk beskrivelse

6.1 Betjeningselementer inni kjøretøyet

Nr. Forklaring 1 Fryseskuff (uttakbar, kun hos CRX50, CRX65, CRX80) 2 Betjeningspanel 3 Gitter (sammenleggbart, slik at man kan sette flasker i kjøle- skapet ) 4 Oppbevaringsskuff 5 Fruktskuff 6 Flaskelås (for å feste flasker i dørskuffen) 7 Hylle med lokk (kan slås opp og ned) Nr. i fig. 6, side 5, fig. 7, side 6 Forklaring 1 IR-føler til å slå av og på innvendig belysning 2 LED: Servicevisning 3 LED: Grønn: Kompressoren går Oransje: Kompressoren er av 4 Av/på-knapp 5 Innvendig belysning 6 Temperaturvalgknapp 7 LED: Hurtigkjølefunksjon på (CRX50, CRX65, CRX80) LED: Vintermodus på (CRX110, CRX140) 8 LED-er: Temperaturtrinn 1 til 4NO Plassere og koble til kjøleskapet CoolMatic

7 Plassere og koble til kjøleskapet

7.1 Sikkerhetsinformasjon ved installasjon på skip

Vær spesielt oppmerksom på følgende informasjon ved installasjon på skip:

FARE! Ved nettdrift må apparatets spenningsforsyning være sikret via en jordfeilbryter! PASS PÅ! Apparatet er beregnet for en krenging på maks. 30°. Ved mon- tering av kjøleskapet må du være oppmerksom på at appara- tet må sikres for slike tilfeller. Ta kontakt med autorisert faghandel ved spørsmål angående installasjon. Sett opp kjøleskapet på en slik måte at den oppvarmede luften kan trekke godt ut (enten oppover eller til sidene, fig. 8, side 6). Apparatet er beregnet for omgivelsestemperaturer mellom +16 °C og +43 °C.NO CoolMatic Plassere og koble til kjøleskapet

7.2 Plassere kjøleskapet

Vær oppmerksom på følgende ved plassering: Sett opp kjøleskapet på en slik måte at den oppvarmede luften kan trekke godt ut (enten oppover eller til sidene, fig. 8, side 6). Forklaring til fig. 8, side 6 Ventilasjonsåpninger (lufteåpninger osv.) i kapslingen eller der apparatet er innmontert, må ikke tildekkes. Under normal drift av kjøleskapet oppstår det kondens. Du kan enten tørke kondensen regelmessig av, eller tappe den av via et avløp i området bak på kjøleskapet. Gå fram på følgende måte for å sette opp kjøleskapet: ➤ Når du ønsker å tappe av kondensen via en slange: Ta av avløpsstussen (fig. 9 1, side 7). ➤ Sett en slange med innvendig diameter på 10 mm på avløpsstussen (fig. 9 2, side 7). ➤ Løsne transportskruen (kapittel «Løsne låsen» på side 217). ➤ Åpne kjøleskapsdøren. ➤ Løsne blinddekslene (fig. 0 2, side 7). ➤ Skyv kjøleskapet inn i nisjen. ➤ Fest kjøleskapet med egnede skruer (fig. 0 1, side 7). ➤ Trykk blinddekslene (fig. 0 2, side 7) inn i åpningene. Nr. Forklaring 1 Kald luft inn 2 Varm avtrekksluft 3 Kondensator 4 Avstand over, når det ikke kan sirkulere nok avtrekksluft oppover eller til sidenNO Plassere og koble til kjøleskapet CoolMatic

Du kan endre dørhengslene slik at døren åpnes mot venstre i stedet for mot høyre. ➤ Gå fram som vist i fig. a, side 8 til fig. c, side 8 for å endre dørstopperen.

7.4 Koble til kjøleskapet

Koble kjøleskapet til likespenning

Kjøleskapene kan drives med 12 V eller 24 V likespenning. For sikkerhets skyld er kjøleskapet utstyrt med en elektronisk polbeskyttelse som beskytter kjøleskapet mot feil polaritet ved batteritilkobling og mot kort- slutning. For å beskytte batteriet, kobles kjøleskapet ut automatisk når spenningen ikke lenger er tilstrekkelig (se følgende tabell). ➤ Bestem nødvendig kabeltverrsnitt avhengig av kabellengden iht. fig. d, side 9. Forklaring til fig. d, side 9: PASS PÅ! For å unngå spennings- og effekttapene, må tilkoblings- kabelen være så kort som mulig og ikke brukket. Unngå derfor ekstra brytere, kontakter eller fordelerbokser. Koble apparatet og andre forbrukere fra batteriet før du lader opp batteriet med hurtiglader. Overspenninger kan skade apparatets elektronikk. 12 V 24 V Utkoblingsspenning 10,4 V 22,8 V Gjeninnkoblingsspenning 11,7 V 24,2 V Koordinatakse Betydning Enhet l Kabellengde m ∅ Kabeltverrsnitt mm²NO CoolMatic Bruke kjøleskapet

Gå fram på følgende måte når du kobler kjøleskapet til vekselspenning: ➤ Plugg støpslet inn i AC-stikkontakten (fig. f 1, side 9). 8 Bruke kjøleskapet

PASS PÅ! Husk riktig polaritet. FARE! Livsfare! Ta aldri i støpsler og brytere med våte hender eller hvis det er vått der du står. Hvis du bruker kjøleapparatet om bord på en båt via landtilkob- ling på vekselspenningsnettet, må du koble en jordfeilbryter mellom vekselspenningsnettet og kjøleapparatet. Spør fagfolk. MERK Før du tar det nye kjøleskapet i bruk, må du av hygieniske årsaker rengjøre det innvendig og utenpå med en fuktig klut (se også kapittel «Rengjøring og stell» på side 218). Trykk ikke lokket til fryserommet hardt igjen. Trekk ikke skilleveggen ut når det befinner seg is i fryserommet. Fjern ikke klebemerket på panelet ved betjening av kjøleskapet.NO Bruke kjøleskapet CoolMatic

Velg et montasjested som har god ventilasjon og som er beskyttet mot solstråling. Avkjøl varm mat før du setter den inn. Ikke åpne kjøleskapet oftere enn nødvendig. Hvis døren står åpen lengre enn 5 minutter, begynner lyset å blinke. La ikke døren stå åpen lenger enn nødvendig. Rim av kjøleskapet hvis det har dannet seg is på det. Unngå unødvendig høy innetemperatur. Rengjør kondensatoren regelmessig for støv og forurensinger.

8.2 Bruke kjøleskapet

I kjøleskapet kan du konservere ferske næringsmidler. Dessuten kan du opp- bevare dypfryste matvarer og fryse ned ferske matvarer i fryserommet. ➤ Slå på kjøleskapet ved å trykke på av/på-knappen.

PASS PÅ! Man må ikke sette elektriske apparater inn i kjøleapparatet. Unntak fra dette skal være godkjent av produsenten. Påse at drikke eller matvarer i glassbeholdere ikke blir for mye avkjølt. Ved frysing utvider drikke og flytende matvarer seg. Dermed kan glassbeholderne bli ødelagt. Næringsmidler må oppbevares i originalforpakning eller i egnede beholdere. Pass på at det bare befinner seg gjenstander eller varer som tåler nedkjøling til innstilt temperatur i kjøleskapet. MERK Etter at kjøleskapet er slått på, tar det en viss tid før kompressoren starter.NO CoolMatic Bruke kjøleskapet

Stille inn temperatur ➤ Trykk på temperaturvalgtasten for å stille inn temperaturen inn i fire trinn mellom «kaldt» og «meget kaldt». Antall lysende lysdioder over temperaturvalgtasten viser temperaturom- rådene: –1 = kaldt

– 4 = meget kaldt ➤ Trykk temperaturvalgtasten på nytt for å skifte fra trinn 4 til trinn 1.

Innstille hurtigkjølefunksjon (bare på CRX50, CRX65, CRX80)

Det er mulighet til å drive kjøleskapet med en hurtigkjølefunksjon for å nå dypfrysningstemperaturer. ➤ Trykk på temperaturvalgtasten i mer enn 3 sekunder. ✓ Lysdioden over temperaturvalgtasten lyser. ➤ Trykk temperaturvalgtasten på nytt i mer enn 3 sekunder for å drive kjøleskapet med den normale kjølefunksjonen. MERK Kjøleeffekten kan bli påvirket av omgivelsestemperaturen, mengden matvarer som skal kjøles, hvor ofte døren blir åpnet. Hvis omgivelsestemperaturen er 16 °C – 20 °C, stilles kjøleska- pet minimum på trinn 2. PASS PÅ! Bruk hurtigkjølefunksjonen bare når den uttakbare fryseskuf- fen ikke er satt inn. Ellers er det fare for at fryserommet blir svært kaldt, og kondensering av vann utenfor i kjøleskapet ikke kan forhindres. I tillegg vil energiforbruket stige sterkt. Vær oppmerksom på at flasker og andre beholdere kan knuse hvis de fryser. Vær oppmerksom på at døren til kjøleskapet er tung å åpne igjen umiddelbart etter lukking.NO Bruke kjøleskapet CoolMatic

Innstille vintermodus (bare på CRX110, CRX140) Vintermodus garanterer en optimal drift ved utetemperaturer på under 16 °C: ➤ Trykk på temperaturvalgtasten i mer enn 3 sekunder. ✓ Kjøleskapet slår om til vintermodus og LED-en over temperaturvalgtasten lyser. ➤ Trykk temperaturvalgtasten på nytt i mer enn 3 sekunder for å drive kjøleskapet med den normale kjølefunksjonen. Konservere matvarer

Du kan konservere matvarer i kjølerommet. Konserveringstiden til matvarene er vanligvis oppgitt på emballasjen. Fryseskuffen er delt inn i forskjellige soner som har forskjellig temperatur: De kaldeste sonene befinner seg like over frukt- og grønnsakskuffen, nær bakveggen. Vær oppmerksom på temperatur- og holdbarhetsdatoen på pakningen til matvarene. Vær oppmerksom på følgende ved konservering: – Frys aldri ned igjen produkter som har vært opptint, men bruk i stedet disse matvarene så snart som mulig. – Pakk inn matvarene i aluminiumsfolie eller plastfolie og legg dem i en beholder med lokk. På denne måten bevarer man aroma, substans og friskhet bedre. PASS PÅ! Ikke konserver varme matvarer i kjølerommet. Ikke sett glassbeholdere med væske i fryserommet. MERK Konserver matvarer som lett tar til seg lukt og smak, samt væsker og produkter med høyt alkoholinnhold i tette beholdere.NO CoolMatic Bruke kjøleskapet

Avriming av kjølerommet Kondensat som har samlet seg opp under drift kan fjernes på to måter: det kan føres direkte ut: Ta av avløpsstussen (fig. 9 1, side 7). Sett en slange med innvendig diameter på 10 mm på avløpsstussen (fig. 9 2, side 7). tørk av med jevne mellomrom: Tørk av kondens etter behov. Avriming av fryseskuff

Gå fram på følgende måte for å avrime kjøleskapet: ➤ Ta ut matvarene. ➤ Oppbevar dem ev. i et annet kjøleapparat, slik at de holder seg kalde. ➤ Trykk på av/på-knappen til kjøleskapet slås av. ➤ Åpne døren helt.

Kjøleskapet har en låsemekanisme (fig. g 1, side 10) som også fungerer som transportsikring. Følgende innstillinger er mulig: Lock (Drei hjulet mot høyre til det stopper): Døren er lukket og sikret. For å åpne døren trekker du dørhåndtaket oppover og åpner døren. Vent (Drei hjulet mot venstre til det stopper): Døren er litt åpen, men festet. Bruk denne posisjonen når du ikke skal bruke apparatet på lang tid. PASS PÅ! Bruk aldri mekaniske verktøy til å fjerne islag eller for å løsne fastfrosne gjenstander. Unntak fra dette skal være godkjent av produsenten. PASS PÅ! Juster låsemekanismen kun når døren er åpen. Apparatet kan bli skadet hvis man bruker denne med døren lukket.NO Rengjøring og stell CoolMatic

8.4 Slå av kjøleskapet

Hvis kjøleskapet ikke skal brukes på lang tid, gjør du følgende: ➤ Trykk på av/på-knappen til kjøleskapet slås av. ➤ Koble tilkoblingskabelen fra batteriet eller trekk støpslet til vekselstrøm- ledningen ut av likeretteren. ➤ Rengjør kjøleskapet (se kapittel «Rengjøring og stell» på side 218). ➤ Drei låsehjulet (fig. g 1, side 10) mot venstre til det stopper («Vent»). ➤ Lukk døren til den går i lås. ✓ Døren forblir åpen, og hindrer at det dannes lukt.

Når sikringen i vekselstrømsokkelen er defekt, kan du bytte denne ut. ➤ Hev sikringsinnsatsen (fig. f 2, side 9) med en skrutrekker. ➤ Skift ut sikringen (250 V/4 A). ➤ Lukk sikringsrommet igjen. 9 Rengjøring og stell

➤ Rengjør kjøleskapet regelmessig og med en gang det er skittent med en fuktig klut. ➤ Pass på at det ikke drypper vann inn i pakningene. Dette kan skade elektronikken. ➤ Når kjøleskapet er rengjort, tørkes det med en fuktig klut. ➤ Rengjør kondensatoren regelmessig for støv og forurensinger. PASS PÅ! Bruk ikke sterke vaskemidler eller harde gjenstander til rengjøring, da det kan skade kjøleskapet. Bruk ikke harde eller spisse verktøy for å akselerere tineprosessen.NO CoolMatic Garanti

Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkule- ringsstasjon eller hos din faghandler. ADVARSEL! Farlig for barn! Før ditt gamle kjøleskap skal avfallsbehandles: Ta av dørene. La hyllene bli værende i kjøleskapet, slik at barn ikke kan gå inn i det.NO Utbedre feil CoolMatic

12 Utbedre feil Betydningen til den røde LED-en (fig. 6 2, side 5, fig. 7 2, side 6) Ved driftsfeil tennes lysdiodene flere ganger. Antall impulser avhenger av type feil. Hver tenning varer et fjerdedels sekund. Etter impulsseriene følger det en pause. Sekvensen for feilen gjentas hvert fjerde sekund. Antall lysimpulser Feil Mulig årsak 1 Forsyningsspenning Forsyningsspenningen ligger utenfor det inn- stilte området 2 Vifte-overstrøm Viften belaster elektronikkenheten med mer enn 1 A. 3 Motoren starter ikke Rotoren sitter fast. Differansetrykket i kjølesystemet er for høyt (> 5 bar). 4 For lavt turtall Hvis kjølesystemet er for sterkt belastet, kan ikke motorens minimumsturtall på 1850 o/min opprettholdes. 5 Overoppheting av elek- tronikkenheten Hvis kjølesystemet er for sterkt belastet eller ved for høy temperatur, blir elektronikken for varm. Vedvarende NTC-feil NTC er defekt.NO CoolMatic Utbedre feil

Kompressoren går ikke (batteritilkobling) Feil Mulig årsak Løsning

Batterispenning for lav Lad batteri Startforsøk med

Løs kabelforbindelse Dårlig kontakt (korrosjon) Opprett forbindelse Batterikapasiteten for dårlig Bytt batteri For lite kabeltverrsnitt Bytt kabel (fig. d, side 9) Startforsøk med

Omgivelsestemperaturen for høy – Utilstrekkelig ventilasjon Flytt kjøleskapet Kondensatoren er skitten Rengjør kondensatoren Elektrisk brudd i kom- pressoren mellom stif- tene Kompressoren defekt Bytt kompressor

Innkoblingsspenning elektronikk

Kompressoren går ikke (tilkobling til vekselspenning) Kjølebelastningen øker, innetemperaturen stiger Uvanlig støy Feil Mulig årsak Løsning Ingen spenning Brudd på tilførselsledningen Opprett forbindelse Hovedbryteren er defekt (hvis en slik er montert) Bytt hovedbryter Ekstra ledningssikringer avbrent (i til- felle dette er montert) Bytt ledningssikringer Det er spenning på, men kompressoren går ikke Omgivelsestemperaturen for høy – Utilstrekkelig ventilasjon Flytt kjøleskapet Kondensatoren er skitten Rengjør kondensatoren Elektrisk brudd i kom- pressoren mellom stif- tene Kompressoren defekt Bytt kompressor Feil Mulig årsak Løsning Kompressoren går lenge/kontinuerlig Omgivelsestemperaturen for høy – Utilstrekkelig ventilasjon Flytt kjøleskapet Kondensatoren er skitten Rengjør kondensatoren Defekt vifte Bytt viften Kompressoren går sjelden Tomt batteri Lad batteri Feil Mulig årsak Løsning Høy brumming Komponenten til kjølekretsløpet kan ikke svinge fritt (ligger inntil veggen) Bøy komponenten forsik- tig av Fremmedlegeme inneklemt mellom kjølemaskin og vegg Fjern fremmedlegemer Viftestøy –NO CoolMatic Tekniske spesifikasjoner
