BEDIENUNGSANLEITUNG CoolMatic CRX 140 WAECO

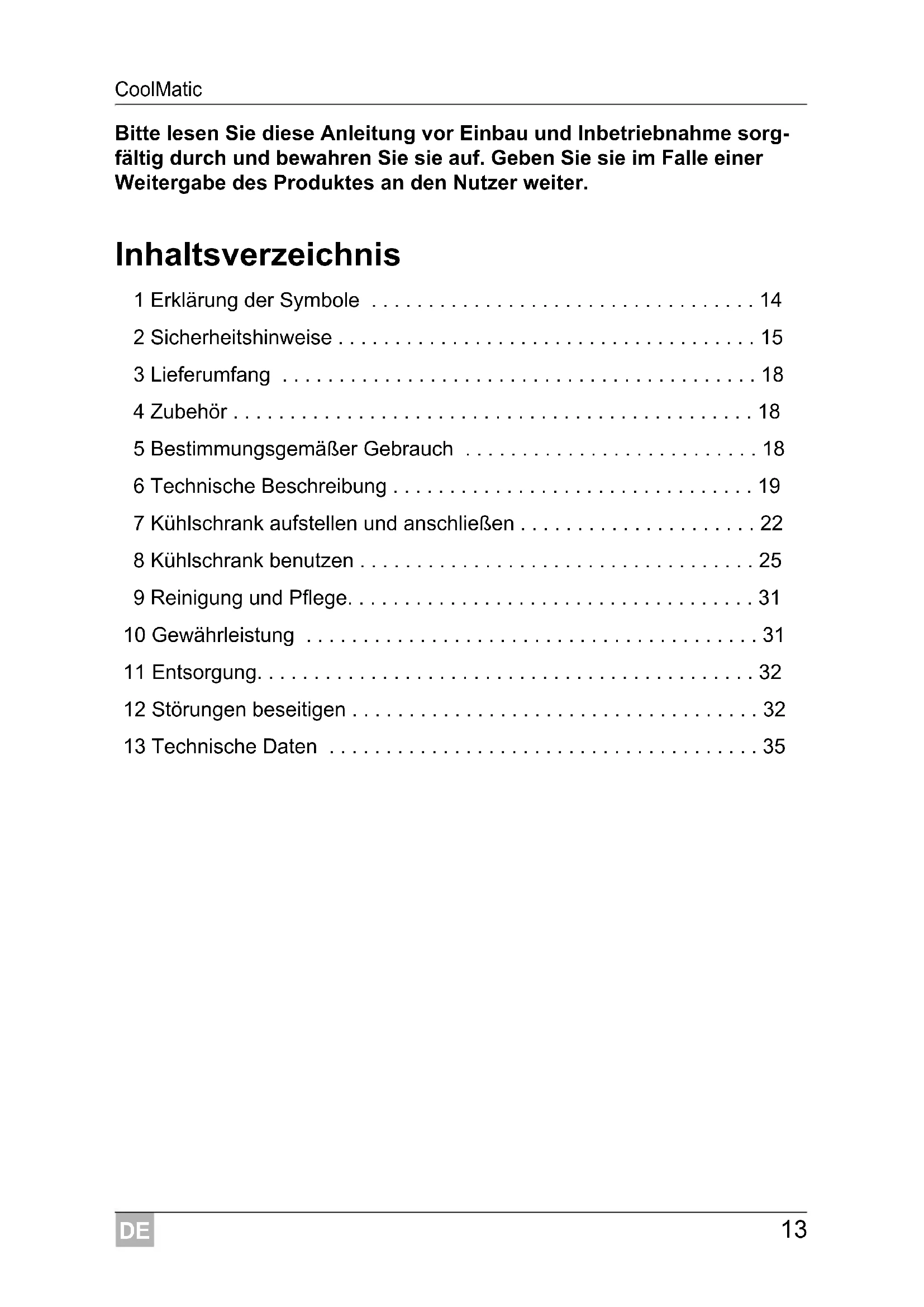

• Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg- fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis 1 Erklärung der Symbole p. 14
• 2 Sicherheitshinweise p. 15
• 3 Lieferumfang p. 18
• 4 Zubehör p. 18
• 5 Bestimmungsgemäßer Gebrauch p. 18
• 6 Technische Beschreibung p. 19
• 7 Kühlschrank aufstellen und anschließen p. 22
• 8 Kühlschrank benutzen p. 25
• 9 Reinigung und Pflege p. 31
• 10 Gewährleistung p. 31
• 11 Entsorgung p. 32
• 12 Störungen beseitigen p. 32
• 13 Technische Daten DE Erklärung der Symbole CoolMatic p. 35

1 Erklärung der Symbole

➤ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. ✓ Dieses Symbol beschreibt das Ergebnis einer Handlung. Abb. 1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil- dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“. GEFAHR! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes.DE CoolMatic Sicherheitshinweise

2 Sicherheitshinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: Montage- oder Anschlussfehler Beschädigungen am Produkt durch mechanische Einflüsse und Über- spannungen Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller Verwendung für andere als die in der Anleitung beschriebenen Zwecke

2.1 Allgemeine Sicherheit

GEFAHR! Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Stromversorgung über einen FI-Schutzschalter abge- sichert ist.

WARNUNG! Lassen Sie Installationen in Feuchträumen nur vom Fachmann verlegen. Wenn der Kühlschrank sichtbare Beschädigungen aufweist, dürfen Sie ihn nicht in Betrieb nehmen. Wenn das Anschlusskabel dieses Kühlschrankes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdun- gen zu vermeiden. Reparaturen an diesem Kühlschrank dürfen nur von Fach- kräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Dieser Kühlschrank kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Kühlschrankes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Kühlschrank spielen.DE Sicherheitshinweise CoolMatic

Verwahren und benutzen Sie den Kühlschrank außerhalb der Reichweite von Kindern unter 8 Jahren. Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprüh- dosen mit brennbarem Treibgas im Kühlschrank.

VORSICHT! Quetschgefahr! Fassen Sie nicht in das Scharnier. Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

ACHTUNG! Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung. Ziehen Sie den Stecker nie am Anschlusskabel aus der Steck- dose. Wenn der Kühlschrank an der Gleichstrom-Steckdose ange- schlossen ist: Klemmen Sie Ihren Kühlschrank und andere Verbraucher von der Fahrzeugbatterie ab, bevor Sie ein Schnellladegerät anschließen. Wenn der Kühlschrank an der Gleichstrom-Steckdose ange- schlossen ist: Trennen Sie die Verbindung oder schalten Sie den Kühlschrank aus, wenn Sie den Motor ausschalten. Sonst kann die Fahrzeugbatterie entladen werden. Der Kühlschrank ist nicht geeignet für die Lagerung ätzender oder lösungsmittelhaltiger Stoffe. Halten Sie die Abflussöffnung stets sauber. Öffnen Sie auf keinen Fall den Kühlkreislauf. Transportieren Sie den Kühlschrank niemals in waagerechter Stellung, damit kein Öl aus dem Kompressor auslaufen kann. Achten Sie beim Transport darauf, den Kühlkreislauf nicht zu beschädigen. Das Kältemittel im Kühlkreislauf ist leicht ent- flammbar. Bei einer Beschädigung des Kühlkreislaufs: – Vermeiden Sie offenes Feuer und Zündfunken. – Lüften Sie den Raum gut. Stellen Sie den Kühlschrank an einem trockenen und gegen Spritzwasser geschützten Platz auf.DE CoolMatic Sicherheitshinweise

2.2 Sicherheit beim Betrieb des Kühlschrankes

GEFAHR! Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz.

VORSICHT! Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind. Wenn Sie den Kühlschrank an eine Fahrzeugbatterie anschließen, stellen Sie sicher, dass Lebensmittel nicht mit Batteriesäure in Berührung kommen.

ACHTUNG! Benutzen Sie keine Elektrogeräte innerhalb des Kühl- schrankes, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden. Stellen Sie den Kühlschrank nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen usw.) ab. Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie dafür, dass der Kühlschrank in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann. Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden. Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter. Tauchen Sie den Kühlschrank nie in Wasser. Schützen Sie den Kühlschrank und die Kabel vor Hitze und Nässe. Achten Sie darauf, dass die Speisen keine Wand des Kühl- raums berühren.DE Lieferumfang CoolMatic

3Lieferumfang 4 Zubehör Als Zubehör erhältlich (nicht im Lieferumfang enthalten): 5 Bestimmungsgemäßer Gebrauch Der Kühlschrank eignet sich zum Kühlen und Tiefkühlen von Lebensmitteln.

Der Kühlschrank eignet sich ausschließlich zur Installation in einer Einbau- nische. Nach dem Einbau darf ausschließlich die Gerätefront frei zugänglich sein. Menge Bezeichnung1 Kühlschrank mit Einlegeböden1 BedienungsanleitungBezeichnung Erklärung Art.-Nr.Low ambient controlSchaltet eine zusätzliche Heizung an den Kompres-sor. Dadurch springt der Kompressor bei extrem niedrigen Umgebungstemperaturen häufiger an und kühlt somit das Gefrierfach. LAC VORSICHT! Gesundheitsgefahr! Prüfen Sie bitte, ob die Kühlleistung des Gerätes den Anforderun- gen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen.DE CoolMatic Technische Beschreibung

6 Technische Beschreibung Die WAECO CoolMatic Kühlgeräte der CRX-Serie können Waren abkühlen und kühl halten. Im Gefrierfach können Waren tiefgekühlt werden. Wenn der Kühlschrank ohne Gefrierfach betrieben wird, können tiefgekühlte Waren mit der Schnellkühlfunktion kurzfristig gelagert werden. Alle im Kühlschrank verwendeten Materialien sind unbedenklich für Lebens- mittel. Der Kühlkreislauf ist wartungsfrei. Das Gerät kann sowohl an 12 V und 24 V als auch 100 – 240 V angeschlos- sen werden. Beim Einsatz auf Booten kann der Kühlschrank einer Dauer-Krängung von 30° ausgesetzt werden. CRX50, CRX65, CRX80: Die Temperatur wird mit dem Bedienpanel an der linken Innenseite des Kühl- schranks eingestellt. Zur Auswahl stehen vier Temperaturbereiche von +3 °C bis +12 °C sowie eine Schnellkühlfunktion. CRX110, CRX140: Die Temperatur wird mit dem Bedienpanel an der linken Innenseite des Kühl- schranks eingestellt. Zur Auswahl stehen vier Temperaturbereiche von +3 °C bis +12 °C sowie ein Wintermodus.DE Technische Beschreibung CoolMatic

6.1 Bedienelemente im Innenraum

Die unterschiedlichen Kühlschranktypen sind in folgenden Abbildungen dargestellt: CRX50: Abb. 1, Seite 3 CRX65: Abb. 2, Seite 3 CRX80: Abb. 3, Seite 4 CRX110: Abb. 4, Seite 4 CRX140: Abb. 5, Seite 5 Nr. Erklärung 1 Gefrierfach (herausnehmbar: nur CRX50, CRX65, CRX80) 2 Bedienpanel 3 Gitter (klappbar, so dass Flaschen in den Kühlraum gestellt werden können) 4 Ablagefläche 5Obstfach 6 Flaschenarretierung (zum Festsetzen von Flaschen im Türfach) 7 Deckelfach (klappbar)DE CoolMatic Technische Beschreibung

Nr. in Abb. 6, Seite 5, Abb. 7, Seite 6 Erklärung 1 IR-Sensor zum Schalten der Innenbeleuchtung 2 LED: Service-Anzeige 3 LED: Grün: Kompressor läuft Orange: Kompressor aus 4 An/Aus-Taster 5 Innenbeleuchtung 6 Temperaturwahl-Taster 7 LED: Schnellkühlfunktion an (CRX50, CRX65, CRX80) LED: Wintermodus an (CRX110, CRX140) 8 LEDs: Temperaturstufen 1 bis 4DE Kühlschrank aufstellen und anschließen CoolMatic

7 Kühlschrank aufstellen und anschließen

7.1 Sicherheitshinweise zur Installation auf Booten

Bitte beachten Sie speziell bei der Installation auf Booten folgende Hinweise:

7.2 Kühlschrank aufstellen

Beachten Sie folgende Hinweise beim Aufstellen: Stellen Sie den Kühlschrank so auf, dass die erwärmte Luft gut abziehen kann (entweder nach oben oder zu den Seiten, Abb. 8, Seite 6). Legende zu Abb. 8, Seite 6 Halten Sie Öffnungen (Lüftungsschlitze usw.) im Gehäuse oder der Einbaustruktur frei von Gegenständen. GEFAHR! Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Spannungsversorgung über einen FI-Schalter abgesichert ist! ACHTUNG! Das Gerät ist für eine Krängung von bis zu 30° ausgelegt. Beachten Sie beim Aufstellen des Kühlschrankes, dass das Gerät für diese Gegebenheiten gesichert sein muss. Wenden Sie sich bei Fragen zur Installation an einen ausgewiesenen Fachbetrieb. Stellen Sie den Kühlschrank so auf, dass die erwärmte Luft gut abziehen kann (entweder nach oben oder zu den Seiten, Abb. 8, Seite 6). Das Gerät ist für Umgebungstemperaturen zwischen +16 °C und +43 °C vorgesehen. Nr. Erklärung1kalte Zuluft2warme Abluft3 Kondensator4 Abstand oberhalb, wenn nach oben oder zur Seite nicht genügend Abluft zirkulieren kannDE CoolMatic Kühlschrank aufstellen und anschließen

Im Normalbetrieb des Kühlschranks entsteht Kondensat. Sie können das Kondensat entweder regelmäßig aufwischen oder durch einen Abfluss im hinteren Bereich des Kühlschranks ablassen. Gehen Sie wie folgt vor, um den Kühlschrank aufzustellen: ➤ Wenn Sie das Kondensat durch einen Schlauch ablassen möchten: Entfernen Sie den Abflussstopfen (Abb. 9 1, Seite 7). ➤ Schließen Sie einen Schlauch mit einem Innendurchmesser von 10 mm an den Auslassstutzen an (Abb. 9 2, Seite 7). ➤ Lösen Sie die Transportsicherung (Kapitel „Verriegelung lösen“ auf Seite 30). ➤ Öffnen Sie die Kühlschranktür. ➤ Lösen Sie die Blindkappen (Abb. 0 2, Seite 7). ➤ Schieben Sie den Kühlschrank in die Nische. ➤ Befestigen Sie den Kühlschrank mit geeigneten Schrauben (Abb. 0 1, Seite 7). ➤ Drücken Sie die Blindkappen (Abb. 0 2, Seite 7) in die Öffnungen.

7.3 Türanschlag ändern

Sie können den Anschlag der Tür ändern, so dass die Tür nach links statt nach rechts aufschwingt. ➤ Gehen Sie vor, wie in Abb. a, Seite 8 bis Abb. c, Seite 8 gezeigt, um den Türanschlag zu ändern.DE Kühlschrank aufstellen und anschließen CoolMatic

7.4 Kühlschrank anschließen

Kühlschrank an Gleichspannung anschließen

Die Kühlschränke können mit 12 V oder mit 24 V Gleichspannung betrieben werden. Zur Sicherheit ist der Kühlschrank mit einem elektronischen Verpolungs- schutz ausgestattet, der den Kühlschrank gegen Verpolung beim Batterie- anschluss und gegen Kurzschluss schützt. Zum Schutz der Batterie schaltet sich der Kühlschrank automatisch ab, wenn die Spannung nicht mehr ausreicht (siehe folgende Tabelle). ➤ Bestimmen Sie den notwendigen Querschnitt des Kabels in Abhängigkeit von der Kabellänge gemäß Abb. d, Seite 9. Legende zu Abb. d, Seite 9:

ACHTUNG! Um Spannungs- und Leistungsverluste zu vermeiden, sollte das Anschlusskabel möglichst kurz und nicht unterbrochen sein. Vermeiden Sie deshalb zusätzliche Schalter, Stecker oder Verteilerdosen. Klemmen Sie das Gerät und andere Verbraucher von der Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät aufladen. Überspannungen können die Elektronik der Geräte beschädigen. 12 V 24 V Ausschaltspannung 10,4 V 22,8 V Wiedereinschaltspannung 11,7 V 24,2 V Koordinatenachse Bedeutung Einheit l Kabellänge m ∅ Kabelquerschnitt mm² ACHTUNG! Achten Sie auf die richtige Polarität.DE CoolMatic Kühlschrank benutzen

➤ Kontrollieren Sie vor Inbetriebnahme des Gerätes, ob die Betriebs- spannung und die Batteriespannung übereinstimmen (siehe Typen- schild). ➤ Schließen Sie Ihren Kühlschrank an einen Steckplatz an, der mit mindes- tens 15 A (bei 12 V) bzw. 7,5 A (bei 24 V) abgesichert ist (Abb. e 1, Seite 9). ➤ Verbinden Sie das rote Kabel (Abb. e rt, Seite 9) mit dem Pluspol der Batterie. ➤ Verbinden Sie das schwarze Kabel (Abb. e sw, Seite 9) mit dem Minus- pol der Batterie. Kühlschrank an Wechselspannung anschließen

Gehen Sie wie folgt vor, wenn Sie den Kühlschrank an Wechselspannung anschließen: ➤ Stecken Sie den Stecker in die Wechselstromsteckdose (Abb. f 1, Seite 9). 8 Kühlschrank benutzen

GEFAHR! Lebensgefahr! Hantieren Sie nie mit Steckern und Schaltern, wenn Sie nasse Hände haben oder mit den Füßen in der Nässe stehen. Wenn Sie Ihr Kühlgerät an Bord eines Bootes per Land- anschluss am Wechselspannungsnetz betreiben, müssen Sie auf jeden Fall einen FI-Schutzschalter zwischen Wechsel- spannungsnetz und Kühlgerät schalten. Lassen Sie sich von einem Fachmann beraten. HINWEIS Bevor Sie den neuen Kühlschrank in Betrieb nehmen, sollten Sie ihn aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 31). Drücken Sie die Klappe des Frosters nicht gewaltsam zu. Ziehen Sie die Trennwand nicht heraus, wenn sich Eis im Froster befindet. Entfernen Sie nicht den Panel-Aufkleber bei der Bedienung des Kühlschranks.DE Kühlschrank benutzen CoolMatic

8.1 Tipps zum Energiesparen

Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort. Lassen Sie warme Speisen erst abkühlen, bevor Sie diese einlagern. Öffnen Sie den Kühlschrank nicht häufiger als nötig. Steht die Tür länger als 5 min offen, fängt das Licht an zu blinken. Lassen Sie die Tür nicht länger offen stehen als nötig. Tauen Sie den Kühlschrank ab, sobald sich eine Eisschicht gebildet hat. Vermeiden Sie eine unnötig tiefe Innentemperatur. Befreien Sie den Kondensator in regelmäßigen Abständen von Staub und Verunreinigungen.

8.2 Kühlschrank benutzen

Der Kühlschrank ermöglicht die Konservierung von frischen Nahrungs- mitteln. Außerdem können Sie im Gefrierfach tiefgekühlte Lebensmittel konservieren und frische Nahrungsmittel einfrieren. ➤ Schalten Sie den Kühlschrank ein, indem Sie die An/Aus-Taste drücken.

ACHTUNG! Im Inneren des Kühlgeräts dürfen keine elektrischen Geräte eingesetzt werden. Als Ausnahme gelten Geräte, die vom Hersteller dafür freigegeben sind. Achten Sie darauf, dass Sie Getränke oder Speisen in Glas- behältern nicht zu stark abkühlen. Beim Gefrieren dehnen sich Getränke oder flüssige Speisen aus. Dadurch können die Glasbehälter zerstört werden. Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden. Achten Sie darauf, dass sich nur Gegenstände bzw. Waren im Kühlschrank befinden, die auf die gewählte Temperatur gekühlt werden dürfen. HINWEIS Nach dem Einschalten benötigt der Kühlschrank eine gewisse Zeit, bis der Kompressor anläuft.DE CoolMatic Kühlschrank benutzen

Temperatur einstellen ➤ Drücken Sie den Temperaturwahl-Taster, um die Temperatur in vier Stufen zwischen „kühl“ und „sehr kalt“ einstellen. Die Anzahl der leuchtenden LEDs über dem Temperaturwahl-Taster zeigt den Temperaturbereich an: –1 = kühl

–4 = sehr kalt ➤ Drücken Sie den Temperaturwahl-Taster erneut, um von Stufe 4 zu Stufe 1 zu wechseln.

Schnellkühlfunktion einstellen (nur CRX50, CRX65, CRX80)

Es besteht die Möglichkeit, den Kühlschrank mit einer Schnellkühlfunktion zu betreiben, um Tiefkühltemperaturen zu erreichen. ➤ Drücken Sie den Temperaturwahl-Taster länger als 3 s. ✓ Die LED über dem Temperaturwahl-Taster leuchtet. ➤ Drücken Sie den Temperaturwahl-Taster erneut länger als 3 s, um den Kühlschrank mit der normalen Kühlfunktion zu betreiben. HINWEIS Die Kühlleistung kann beeinflusst werden von der Umgebungstemperatur, der Menge der zu konservierenden Lebensmittel, der Häufigkeit der Türöffnungen. Wenn die Umgebungstemperatur 16 °C bis 20 °C beträgt, stellen Sie den Kühlschrank mindestens auf Stufe 2. ACHTUNG! Benutzen Sie die Schnellkühlfunktion nur, wenn das heraus- nehmbare Gefrierfach nicht eingesetzt ist. Ansonsten besteht die Gefahr, dass das Gefrierfach äußerst kalt wird und eine Kondensation von Wasser außen am Kühlschrank nicht verhindert werden kann. Zudem wird der Energieverbrauch stark ansteigen. Beachten Sie, dass Flaschen und andere Behältnisse durch Gefrieren platzen können. Beachten Sie, dass es schwer ist, die Kühlschranktür unmittelbar nach dem Schließen zu öffnen.DE Kühlschrank benutzen CoolMatic

Wintermodus einstellen (nur CRX110, CRX140) Der Wintermodus gewährleistet bei Außentemperaturen unter 16 °C einen optimalen Betrieb: ➤ Drücken Sie den Temperaturwahl-Taster länger als 3 s. ✓ Der Kühlschrank schaltet in den Wintermodus und die LED über dem Temperaturwahl-Taster leuchtet. ➤ Drücken Sie den Temperaturwahl-Taster erneut länger als 3 s, um den Kühlschrank mit der normalen Kühlfunktion zu betreiben. Lebensmittel konservieren

Sie können im Kühlfach Lebensmittel konservieren. Die Konservierungszeit der Lebensmittel ist normalerweise auf der Packung angegeben. Das Kühlfach unterteilt sich in verschiedene Zonen, die unterschiedliche Temperaturen aufweisen: Die kälteren Zonen befinden sich unmittelbar über den Schubladen für Obst und Gemüse, nahe der Rückwand. Beachten Sie Temperatur- und Haltbarkeitsangaben auf den Verpackun- gen Ihrer Lebensmittel. Beachten Sie folgende Hinweise beim Konservieren: – Frieren Sie Produkte, die gerade auftauen oder aufgetaut wurden, keinesfalls wieder ein, sondern brauchen Sie diese baldmöglichst auf. – Wickeln Sie die Lebensmittel in Aluminium- bzw. Polyäthylenfolien und schließen Sie sie in entsprechende Behälter mit Deckel. Dadurch werden die Aromen, die Substanz und die Frische besser konserviert. ACHTUNG! Konservieren Sie keine warmen Lebensmittel im Kühlfach. Stellen Sie keine Glasbehälter mit Flüssigkeiten in das Gefrier- fach. HINWEIS Konservieren Sie Lebensmittel, die leicht Gerüche und Geschmäcke aufnehmen sowie Flüssigkeiten und Produkte mit hohem Alkoholgehalt in dichten Behältern.DE CoolMatic Kühlschrank benutzen

Kühlraum abtauen Das Gerät bietet zwei Möglichkeiten, das beim Betrieb entstandene Konden- sat zu entfernen: direkt nach außen abführen: Entfernen Sie den Abflussstopfen (Abb. 9 1, Seite 7). Schließen Sie einen Schlauch mit einem Innendurchmesser von 10 mm an den Auslassstutzen an (Abb. 9 2, Seite 7). gelegentlich aufwischen: Wischen Sie das Kondensat bei Bedarf auf. Eisfach abtauen

Gehen Sie wie folgt vor, um den Kühlschrank abzutauen: ➤ Nehmen Sie das Kühlgut heraus. ➤ Lagern Sie es ggf. in einem anderen Kühlgerät, damit es kalt bleibt. ➤ Drücken Sie den An/Aus-Taster, bis der Kühlschrank abschaltet. ➤ Öffnen Sie die Tür vollständig. ACHTUNG! Verwenden Sie keine mechanischen Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände. Als Ausnahme gelten Geräte, die vom Hersteller dafür frei- gegeben sind.DE Kühlschrank benutzen CoolMatic

8.3 Verriegelung lösen

Der Kühlschrank verfügt über einen Verriegelungsmechanismus (Abb. g 1, Seite 10), der auch als Transportsicherung dient. Folgende Einstellungen sind möglich: Lock (Rad bis zum Anschlag nach rechts drehen): Die Tür ist geschlos- sen und gesichert. Um die Tür zu öffnen, ziehen Sie den Türgriff nach oben und öffnen die Tür. Vent (Rad bis zum Anschlag nach links drehen): Die Tür ist leicht geöff- net, aber fixiert. Nutzen Sie diese Position, wenn Sie das Gerät längere Zeit außer Betrieb nehmen.

8.4 Kühlschrank ausschalten und stilllegen

Wenn Sie den Kühlschrank für längere Zeit stilllegen wollen, gehen Sie wie folgt vor: ➤ Drücken Sie die An/Aus-Taste, bis der Kühlschrank abschaltet. ➤ Klemmen Sie die Anschlusskabel von der Batterie ab oder ziehen Sie den Stecker der Wechselstromleitung aus dem Gleichrichter. ➤ Reinigen Sie den Kühlschrank (siehe Kapitel „Reinigung und Pflege“ auf Seite 31). ➤ Drehen Sie das Verriegelungsrad (Abb. g 1, Seite 10) bis zum Anschlag nach links („Vent“). ➤ Schließen Sie die Tür, bis sie einrastet. ✓ Die Tür bleibt offen und verhindert so, dass sich Gerüche bilden. ACHTUNG! Verstellen Sie den Verriegelungsmechanismus nur bei geöffneter Tür. Bei Nutzung bei geschlossener Tür wird das Gerät beschädigt.DE CoolMatic Reinigung und Pflege

8.5 Sicherung wechseln

Wenn die Sicherung im Wechselstrom-Sockel defekt ist, können Sie diese auswechseln. ➤ Hebeln Sie das Sicherungsfach (Abb. f 2, Seite 9) mit einem Schraubendreher auf. ➤ Wechseln Sie die Sicherung (250 V/4 A) aus. ➤ Schließen Sie das Sicherungsfach wieder. 9 Reinigung und Pflege

➤ Reinigen Sie den Kühlschrank regelmäßig und sobald er verschmutzt ist mit einem feuchten Tuch. ➤ Achten Sie darauf, dass kein Wasser in die Dichtungen tropft. Dies kann die Elektronik beschädigen. ➤ Wischen Sie den Kühlschrank nach dem Reinigen mit einem Tuch trocken. ➤ Befreien Sie den Kondensator in regelmäßigen Abständen von Staub und Verunreinigungen. 10 Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken: eine Kopie der Rechnung mit Kaufdatum, einen Reklamationsgrund oder eine Fehlerbeschreibung. ACHTUNG! Verwenden Sie zur Reinigung keine scharfen Reinigungs- mittel oder harten Gegenstände, da diese den Kühlschrank beschädigen können. Benutzen Sie keine harten oder spitzen Werkzeuge, um den Abtauprozess zu beschleunigen.DE Entsorgung CoolMatic

➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, infor- mieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. 12 Störungen beseitigen Bedeutung der roten LED (Abb. 6 2, Seite 5, Abb. 7 2, Seite 6) Bei Betriebsfehlern leuchtet die LED mehrmals auf. Die Anzahl der Impulse hängt von der Art des Fehlers ab. Jedes Aufleuchten dauert jeweils eine Viertelsekunde. lm Anschluss an die Impulsserie folgt eine Pause. Die Sequenz für den Fehler wird alle vier Sekunden wiederholt. WARNUNG! Kinderfalle! Vor der Entsorgung Ihres alten Kühlschranks: Hängen Sie die Türen aus. Belassen Sie die Abstellflächen im Kühlschrank, damit Kinder nicht hineinsteigen können. Anzahl LeuchtimpulseFehler Mögliche Ursache1 Versorgungsspannung Die Versorgungsspannung liegt außerhalb des eingestellten Bereichs.2 Lüfter-Überstrom Der Lüfter belastet die Elektronikeinheit mit mehr als 1 A.3 Motor läuft nicht an Der Rotor sitzt fest.Der Differenzdruck im Kühlsystem ist zu hoch (> 5 bar).4 Zu niedrige Drehzahl Bei zu stark belastetem Kühlsystem lässt sich die Mindestdrehzahl des Motors von 1850 min nicht aufrecht erhalten.5 Übertemperatur der ElektronikeinheitBei zu stark belastetem Kühlsystem oder zu hoher Temperatur wird die Elektronik zu heiß.Dauernd NTC-Fehler NTC ist defekt.DE CoolMatic Störungen beseitigen

Kompressor läuft nicht (Batterieanschluss) Störung Mögliche Ursache Lösung

= 0 V Unterbrechung in der Anschluss- leitung Batterie – Elektronik Verbindung herstellen Hauptschalter defekt (falls vorhanden) Hauptschalter wechseln Zusätzliche Leitungsabsicherung durchgebrannt (falls vorhanden) Leitungsabsicherung wechseln

≤ U EIN Batteriespannung zu niedrig Batterie laden Startversuch mit

≤ U AUS Lose Kabelverbindung Schlechter Kontakt (Korrosion) Verbindung herstellen Batteriekapazität zu gering Batterie wechseln Kabelquerschnitt zu gering Kabel wechseln (Abb. d, Seite 9) Startversuch mit

≥ U EIN Umgebungstemperatur zu hoch – Be- und Entlüftung nicht ausreichend Kühlschrank umstellen Kondensator verschmutzt Kondensator reinigen Elektrische Unter- brechung im Kompressor zwischen den Stiften Kompressor defekt Kompressor wechseln

Spannung zwischen Plus- und Minusklemme der Elektronik

EIN Einschaltspannung Elektronik

AUS Ausschaltspannung ElektronikDE Störungen beseitigen CoolMatic

Kompressor läuft nicht (Anschluss an Wechselspannung) Kühlleistung lässt nach, Innentemperatur steigt Ungewöhnliche Geräusche Störung Mögliche Ursache Lösung Keine Spannung Unterbrechung in der Anschluss- leitung Verbindung herstellen Hauptschalter defekt (falls vorhanden) Hauptschalter wechseln Zusätzliche Leitungsabsicherung durchgebrannt (falls vorhanden) Leitungsabsicherung wechseln Spannung liegt an, aber Kompressor läuft nicht Umgebungstemperatur zu hoch – Be- und Entlüftung nicht ausreichend Kühlschrank umstellen Kondensator verschmutzt Kondensator reinigen Elektrische Unterbre- chung im Kompressor zwischen den Stiften Kompressor defekt Kompressor wechseln Störung Mögliche Ursache Lösung Kompressor läuft lange/dauernd Umgebungstemperatur zu hoch – Be- und Entlüftung nicht ausreichend Kühlschrank umstellen Kondensator verschmutzt Kondensator reinigen Lüfter defekt Lüfter wechseln Kompressor läuft selten Batteriekapazität erschöpft Batterie laden Störung Mögliche Ursache Lösung Lautes Brummen Bauteil des Kältekreislaufes kann nicht frei schwingen (liegt an Wandung an) Bauteil vorsichtig abbiegen Fremdkörper zwischen Kühlmaschine und Wand eingeklemmt Fremdkörper entfernen Lüftergeräusch –DE CoolMatic Technische Daten

13 Technische Daten CRX50 CRX65 CRX80Inhalt Kühlfach: 41,2 l 50 l 70,6 lInhalt Gefrierfach: 4,4 l 7,0 l 7,5 lNutzinhalt: 45 l 57 l 78 l Anschlussspannung: 12 Vg oder 24 Vg 100 – 240 VwMittlere Leistungsaufnahme (Wechselstrom): 40 W 45 W 48 WNennstrom12 Vg:24 Vg:100 Vw:240 Vw:5,0 A2,6 A1,14 A0,53 A5,5 A2,8 A1,22 A0,58 A5,6 A2,9 A1,23 A0,56 AKühltemperaturbereichKühlschrank: 3 °C bis +12 °CFroster: –15 °C bis –5 °C Schnellkühlung (ohne Trennwand): maximal –6 °C ± 2 °C Klimaklasse: TLuftfeuchtigkeit: maximal 90 %Dauer-Krängung: maximal 30° Max. Druck: ND 11 bar/HD 25 bar Treibmittel: C

Kältemittel: R134a Kältemittelmenge: 38 g 42 g 48 g Abmessungen: Abb. h, Seite 10Abb. i, Seite 10Abb. j, Seite 11Gewicht: 17 kg 19 kg 21 kgPrüfung/Zertifikat: E4DE Technische Daten CoolMatic

CRX110 CRX140Inhalt Kühlfach: 98 l 124 lInhalt Gefrierfach: 9,5 l 11 lNutzinhalt: 107,5 l 135 l Anschlussspannung: 12 Vg oder 24 Vg 100 – 240 VwMittlere Leistungsaufnahme (Wechselstrom): 50 W 65 WNennstrom12 Vg:24 Vg:100 Vw:240 Vw:6,2 A3,0 A0,82 A0,34 A7,7 A3,6 A0,95 A0,4 AKühltemperaturbereichKühlschrank: 3 °C bis +12 °CFroster: –18 °C bis –6 °CKlimaklasse: TLuftfeuchtigkeit: maximal 90 %Dauer-Krängung: maximal 30° Max. Druck: ND 11 bar/HD 25 bar Treibmittel: C

Kältemittel: R134a Kältemittelmenge: 47 g 50 g Abmessungen: Abb. k, Seite 11 Abb. l, Seite 12 Gewicht: 27,6 kg 30,6 kgPrüfung/Zertifikat: E4EN CoolMatic
