NÁVOD K OBSLUZE CoolMatic CRX 140 WAECO

CS 325 Kompresorová chladnička

Návod k montáži a obsluze

SK 347 Kompresorová chladnička

Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.

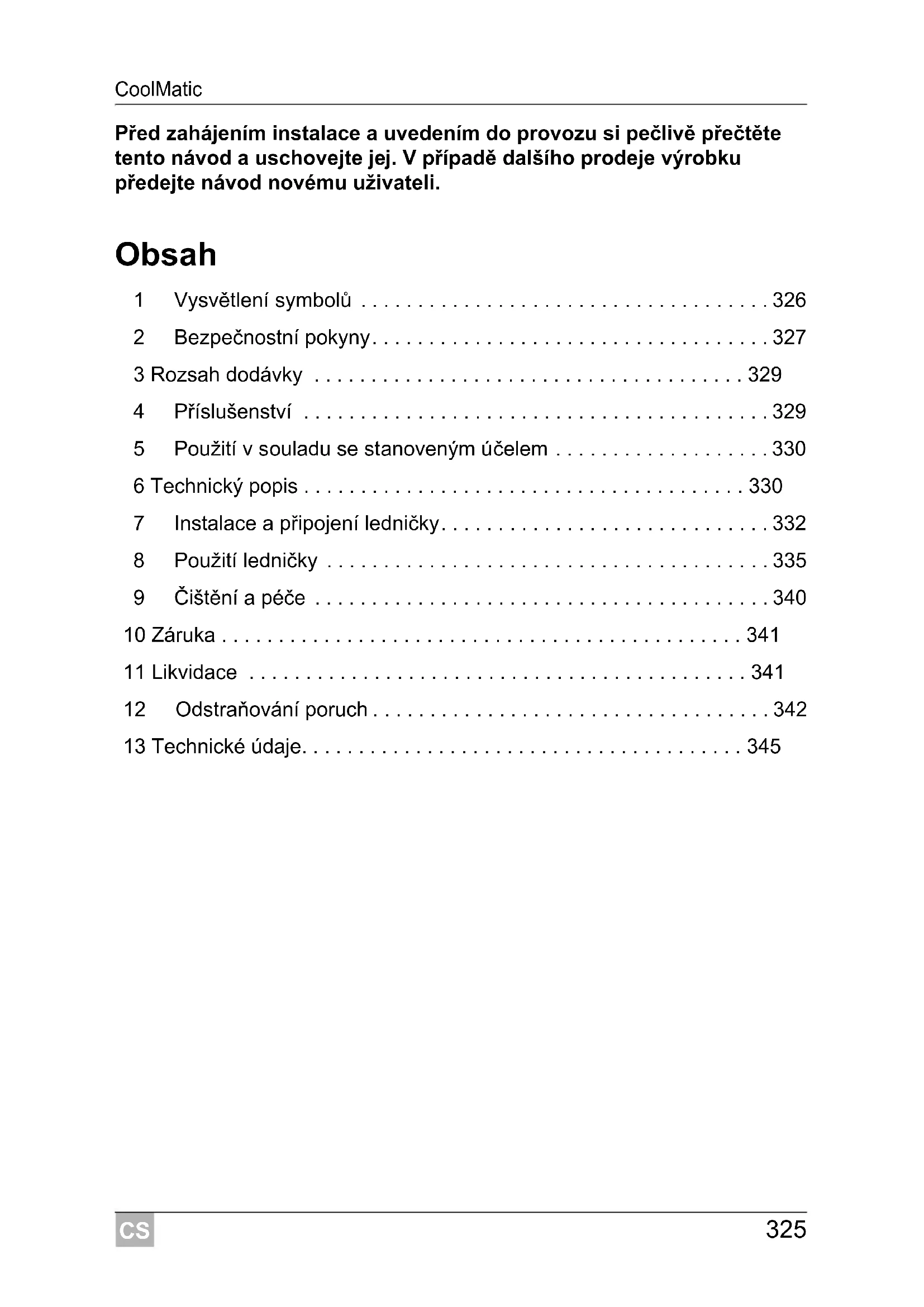

Obsah

1 Vysvětlení symbolů 326
2 Bezpečnostní pokyny....327
3 Rozsah dodávky 329
4 Příslušenství 329
5 Použití v souladu se stanoveným účelem ..... 330
6 Technický popis 330
7 Instalace a připojení ledničky....332
8 Použití ledničky 335
9 Čištění a péče 340
10 Záruka 341
11 Likvidace 341
12 Odstraňování poruch 342
13 Technické údaje.... 345

1 Vysvětlení symbolů

NEBEZPEČÍ!

Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění.

VÝSTRAHA!

Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.

UPOZORNĚNÍ!

Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.

POZOR!

Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

Činnost: Tento symbol vás vyzývá k tomu, abyste něco učinili. Potřebné činnosti jsou popisovány v příslušném pořadí.
√ Tento symbol popisuje výsledek určité činnosti.

Obr. 1 5, strana 3: Tento údaj odkazuje na prvek, zobrazený na obrázku. Na tomto příkladu se jedná o „pozici 5 na obrázku 1 na straně 3“.

2 B e z p e čnostní pokyny

V následujících případech nepřebírá výrobce žádné záruky za škody:

• Chybná montáž nebo chybné připojení
• Poškození výrobku působením mechanických vlivů a přepětí
• Změna výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu

2.1 Obecná bezpečnost

NEBEZPEČÍ!

- Na člunech a lodích: Při použití síťového napájení je nezbytné, aby byl napájecí zdroj chráněn spínačem FI.

VÝSTRAHA!

• Instalaci ve vlhkých prostorech smí provést pouze odborník.
• V případě, že je přístroj viditelně poškozen, nesmíte jej používat.
• Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení.
• Opravy tohoto výrobku smějí provádět pouze odborníci. Nesprávně provedené opravy mohou být zdrojem značných rizik.
• Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo osoby s nedostatkem zkušeností a znalostí, pokud budou pod dozorem, nebo pokud byly poučeny o bezpečném použití přístroje a rozumějí nebezpečím, které z použití výrobku vyplývají.
• Čištění a běžnou údržbu nesmějí provádět děti bez dozoru.
• Děti musejí být pod dohledem tak, aby si s výrobkem nehrály.
• Přístroj používejte a skladujte mimo dosah dětí mladších 8 let.
• Neskladujte v přístroji výbušné látky, jako např. spreje s hnacím plynem.

UPOZORNĚNÍ!

• Nebezpečí přivření! Nesahejte do závěsu.
• Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

POZOR!

• Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.
• Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.
• Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Odpojte chladničku a jiné spotřebiče od baterie dříve, než je připojíte k nabíječce.
• Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Po vypnutí motoru přerušte spojení nebo vypněte chladničku. V opačném případě může dojít k vybití baterie.
• Chladnička není vhodná ke skladování leptavých látek nebo látek obsahujících rozpouštědla.
• Udržujte odtokový otvor vždy čistý.
• Nikdy neotevírejte chladicí okruh.
• Nikdy nepřepravujte přístroj ve vodorovné poloze, aby z kompresoru nemohl vytéct olej.
• Dávejte při přepravě pozor, abyste nepoškodili chladicí okruh. Chladivo v chladicím okruhu je vysoce hořlavé.

Při poškození chladicího okruhu:

– Pozor na otevřený oheň a jiskření.
- D oe bětřejte místnost.

- Umístěte přístroj na suchém místě chráněním před stříkající vodou.

2.2 Bezpečnost za provozu přístroje

NEBEZPEČÍ!

- Nikdy se nedotýkejte odizolovaných vodičů. To platí především pro provoz v síti se střídavým napětím.

UPOZORNĚNÍ!

- Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.

- V případě připojení přístroje k baterii zajistěte, aby se do kontaktu s kyselinou z baterie nedostaly žádné potraviny.

POZOR!

• Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.
• Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).
• Nebezpečí přehřátí!

Vždy dbejte, aby bylo teplo, vznikající za provozu zařízení, dostatečně odváděno. Zajistěte, aby byl přístroj postaven v dostatečné vzdálenosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat.

• Pamatujte, že nesmějí být zakryty větrací otvory.
• Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.
• Nikdy neponořujte přístroj do vody.
• Chraňte přístroje a kabely před horkem a vlhkem.
• Pozor, aby se potraviny nedotýkaly stěn chladicího prostoru.

3 Rozsah dodávky

Množství Název

Dostupné jako příslušenství (není součástí dodávky):

Název	Vysvětlení	Č. výrobku
Low ambient control	Zapnutí dodatečného vyhřívání kompresoru. Díky tomu je kompresor za extrémně nízkých okolních teplot častěji aktivován a chladí tak mrazicí box.	LAC

5 Použití v souladu se stanoveným účelem

Lednička je vhodná ke chlazení potravin a k jejich hlubokému zchlazení.

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví!

Zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům potravin nebo léčiv, které chcete skladovat.

Lednička je výhradně vhodná k instalaci do kuchyňské linky. Po instalaci musí být přístupná pouze čelní strana přístroje.

6 Technický popis

Ledničky WAECO CoolMatic řady CRX jsou určeny k chlazení a ukládání potravin. Mrazicí box je určen k hlubokému zchlazení. Pokud budete používat chladničku bez mrazicího boxu, můžete krátkodobě skladovat hluboce zmrazené výrobky využitím funkce rychlého chlazení.

Veškeré materiály chladničky jsou pro potraviny neškodné. Chladicí okruh nevyžaduje žádnou údržbu.

Zařízení lze připojit ke zdroji napětí 12 V a 24 V i v rozmezí 100 – 240 V.

V případě použití na lodích může být chladnička vystavena trvalému náklonu 30°.

CRX50, CRX65, CRX80:

Teplota je nastavena pomocí ovládacího panelu na levé vnitřní straně chladničky. Na výběr máte čtyři rozsahy teplot +3 °C až +12 °C a funkci rychlého chlazení.

CRX110, CRX140:

Teplota je nastavena pomocí ovládacího panelu na levé vnitřní straně chladničky. Na výběr máte čtyři rozsahy teplot od +3 °C až po +12 °C a zimní režim.

6.1 Vnitřní ovládací prvky

Různé typy ledniček jsou zobrazeny na následujících obrázcích:

• CRX50: obr. 1, strana 3
• CRX65: obr. 2, strana 3
• CRX80: obr. 3, strana 4
• CRX110: obr. 4, strana 4
• CRX140: obr. 5, strana 5

Č. Vysvětlení

1 Mrazicí box (vyjímatelný: jen CRX50, CRX65, CRX80)
2 Ovládací panel
3	M	řížka (sklopná, aby bylo možné postavit do chladicího prostoru láhve)
4 Odkládací plocha
5	P	řihrádka na ovoce
6	D	r	ž	á	k
	(k umístění lahví do přihrádky ve dvířkách)
7	P	řihrádka se sklopným víkem

6.2 Ovládací prvky

Č. naobr. 6, strana 5, Vysvětleníobr. 7, strana 6
1	Snímač IR k rozsvícení vnitřního osvětlení
2 LED: Servisní ukazatel
3 LED: Zelená: Kompresor pracujeOranžová: Kompresor je vypnutý
4	T	I	a	čítko zap/vyp
5	V	n	i	t řní osvětlení
6	T	I	a	čítko k nastavení teploty
7 LED: Funkce rychlého chlazení na (CRX50, CRX65, CRX80)LED: Zimní režim na (CRX110, CRX140)
8	L	E	D	: S t

7 Instalace a připojení ledničky

7.1 Bezpečnostní pokyny k instalaci na lodích

Především při instalaci na lodích dodržujte následující pokyny:

NEBEZPEČÍ!

Při použití síťového napájení je nezbytné, aby byl napájecí zdroj chráněn spínačem FI!

POZOR!

• Přístroj je konstruován pro náklon až 30°. Při instalaci lednice pamatujte, že přístroj musí být z tohoto důvodu zajištěn. V případě dotazů, které se týkají instalace, kontaktujte příslušný specializovaný servis.
• Instalujte lednici tak, aby bylo možné dobře odvádět zahřátý vzduch (bud' nahoru nebo do stran, viz obr. 8, strana 6).
• Přístroj je určen pro okolní teploty v rozmezí +16 °C až +43 °C.

7.2 Instalace ledničky

Dodržujte při instalaci následující pokyny:

- Instalujte lednici tak, aby bylo možné dobře odvádět zahřátý vzduch (bud' nahoru nebo do stran, viz obr. 8, strana 6).

Legenda k obr. 8, strana 6

Č. Vysvětlení

1 Studený přiváděný vzduch
2 Teplý odpadní vzduch
3 Kondenzátor

4 Horní vzdálenost, pokud nemůže nahoru nebo do stran cirkulovat dostatek odpadního vzduchu

• Udržujte otvory (ventilační otvory atd.) na skříni ledničky nebo ve struktuře vnitřní instalace volné, nezastavěné.
• Za běžného provozu chladničky vzniká kondenzát. Kondenzát můžete pravidelně vytřít nebo jej vypustit odtokem uvnitř chladničky.

Při instalaci chladničky postupujte takto:

▶ Pokud si přejete vypustit kondenzát použitím hadice:
Odstraňte zátku v odtoku (obr. 9 1, strana 7).
Připojte k vypouštěcímu hrdlu (obr. 9 2, strana 7) hadici o vnitřním průměru 10 mm.
▶ Uvolněte pojistku proti poškození během přepravy (kap. „Uvolnění zámku“ na stranì 339).
▶ Otevřete dveře ledničky.
▶ Uvolněte záslepky (obr. 10 2, strana 7).
▶ Zasuňte ledničku do linky.
▶ Upevněte chladničku vhodnými šrouby (obr. 10 1, strana 7).
▶ Zatlačte záslepky (obr. 10 2, strana 7) do otvorů.

7.3 Změna směru otevírání dvířek

Můžete změnit směr otevíráni dvířek. To znamená, že se dvířka nebudou otevírat doprava, ale doleva.

Při změně směru otevírání dvířek postupujte tak, jak je vidět na obrázcích obr. 11, strana 8 až obr. 13, strana 8.

7.4 Připojení chladničky

Připojení chladničky ke stejnosměrnému napětí

POZOR!

• Z důvodu zabránění ztrát napětí a výkonu používejte co nejkratší nepřerušovaný přívodní kabel.
  Ze stejného důvodu nepoužívejte další spínače, zástrčky nebo zásuvkové rozbočky.
• Odpojte výrobek a ostatní spotřebiče od baterie dříve, než připojíte baterii k rychlonabíječce. Přepětí může poškodit elektronické systémy přístrojů.

Ledničky můžete používat v rámci stejnosměrného napětí 12 V nebo 24 V.

Z bezpečnostních důvodů je lednička vybavena elektronickou ochranou proti přepólování, která chrání výrobek před přepólováním při připojování baterie a před zkratem.

Z důvodu ochrany baterie se lednička vždy automaticky vypne, jakmile je napětí nedostatečné (viz následující tabulka).

	12 V 24 V
Vypínací napětí	10,4 V 22,8 V
Napětí k opětovnému zapnutí	11,7 V 24,2 V

Stanovte potřebný průřez kabelu v závislosti na délce kabelu podle obr. 14, strana 9.

Legenda k obr. 14, strana 9:

Souřadnicová osa	Význam	Jednotka
I Délka kabelu m
	Průřez kabelu	mm ^2

POZOR!

Zkontrolujte před uvedením přístroje do provozu, zda se shoduje provozní napětí s napětím baterie (viz typový štítek).
Připojte vaši lednici k zásuvce, která je jištěna minimálně 15 A (pro 12 V) nebo 7,5 A (pro 24 V) (obr. 15 1, strana 9).
Propojte červený kabel (obr. 15 rt, strana 9) s kladným pólem baterie.
Propojte černý kabel (obr. 15 sw, strana 9) se záporným pólem baterie.

Připojení chladničky ke střídavému napětí

NEBEZPEČÍ! Nebezpečí života!

• Nikdy nemanipulujte se zástrčkami a spínači s mokrýma rukama nebo pokud stojíte v mokru.
• Pokud používáte ledničku na palubě lodi, která je připojena ke střídavému napětí na souši, musíte vždy instalovat mezi síť a ledničku ochranný vypínač FI.
  Porad'te se s odborníkem.

Při připojování ledničky ke střídavému napětí postupujte takto:

Zapojte zástrčku do zásuvky AC (obr. 16 1, strana 9).

8 Použití ledničky

POZNÁMKA

• Dříve než uvedete novou ledničku do provozu, musíte ji z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též kap. „Čištění a péče“ na stranì 340).
• Nezavírejte dvířka mrazničky násilím.
• Pokud je v mrazničce led, nevytahujte dělicí příčku.
• Při používání chladničky neodstraňujte nálepku na panelu.

8.1 Tipy k úspoře energie

• Vyberte k použití dobře větrané místo chráněné před slunečním zářením.
• Nechejte teplé pokrmy nejdříve vychladnout, teprve potom je uložte.
• Neotevírejte ledničku častěji, než je nezbytně nutné! Pokud necháte dvířka déle než 5 min. otevřená, začne světlo blikat.
• Nenechávejte dvířka otevřená déle, než je nutné.
• Odmrazte ledničku, jakmile se vytvoří vrstva ledu.
• Zabraňte vzniku zbytečně nízkých vnitřních teplot.
• Pravidelně čistěte kondenzátor od nečistot a prachu.

8.2 Použití ledničky

POZOR!

• Nepoužívejte uvnitř chladničky žádné elektrické přístroje. Výjimkou jsou přístroje, které jsou k tomu výrobcem určeny.
• Nechlad'te nápoje nebo pokrmy ve skleněných nádobách na příliš nízkou teplotu. Při zmrznutí zvětšují nápoje nebo tekuté potraviny svůj objem. Následkem může být poškození nebo zničení skleněných nádob.
• Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.
• Dbejte, aby byly v ledničce skladovány pouze předměty nebo potraviny, které je dovoleno chladit na nastavenou teplotu.

Lednička umožňuje uchovávání čerstvých potravin. Kromě toho můžete v mrazicím boxu uchovávat hluboce zchlazené potraviny a zmražovat čerstvé potraviny.

Zapněte chladničku stisknutím tlačítka zap/vyp.

POZNÁMKA

Po zapnutí chladničky dojde k zapnutí kompresoru až po určité době.

Nastavení teploty

Stiskejte tlačítko k nastavení teploty tak, abyste nastavili teplotu ve čtyřech stupních v rozsahu „chladné“ až „velmi chladné“. Počet svítících LED nad tlačítkem k nastavení teploty informuje o rozsahu teploty:

- 1 = chlazení
- ...
- 4 = velmi intenzivní chlazení

▶ Dalším stisknutím tlačítka k nastavení teploty přepnete ze stupně 4 na stupeň 1.

POZNÁMKA

Chladicí výkon mohou ovlivňovat tyto faktory:

• okolní teplota;
• množství skladovaných potravin;
• četnost otevírání dvířek.

Pokud okolní teplota činí 16–20 °C, nastavte chladničku alespoň na stupeň 2.

Nastavení funkce rychlého chlazení (CRX50, CRX65, CRX80)

POZOR!

- Používejte funkci rychlého chlazení pouze za předpokladu, že není vložen odnímatelný mrazicí box. V opačném případě hrozí nebezpečí, že se mrazicí box velmi ochladí a nebude možné zabránit tvorbě vodního kondenzátu zvenčí na chladničce. Kromě toho dojde ke značnému nárůstu spotřeby energie.

• Pamatujte, že láhve a jiné nádoby mohou po zamrznutí prasknout a rozbít se.
• Pamatujte, že je těžké otevřít dvířka chladničky bezprostředně po jejich zavření.

Na chladničce můžete nastavit funkci rychlého chlazení k dosažení teploty k hlubokému zchlazení.

▶ Stiskněte a podržte tlačítko k nastavení teploty déle než 3 vteřiny.
√ LED nad tlačítkem k nastavení teploty svítí.
▶ Dalším stisknutím tlačítka k nastavení teploty a jeho podržením po dobu delší než 3 s přepnete chladničku do funkce obvyklého chlazení.

Nastavení zimního režimu (CRX110, CRX140)

Zimní režim zaručuje při vnějších teplotách pod 16 °C optimální provoz:

▶ Stiskněte a podržte tlačítko k nastavení teploty déle než 3 vteřiny.
√ Lednice se přepne do zimního režimu a rozsvítí se LED nad tlačítkem k nastavení teploty.
▶ Dalším stisknutím tlačítka k nastavení teploty a jeho podržením po dobu delší než 3 s přepnete chladničku do funkce obvyklého chlazení.

Uchovávání potravin

POZOR!

• V chladicím prostoru neskladujte teplé potraviny.
• Do mrazicího boxu neukládejte skleněné nádoby s tekutinami.

POZNÁMKA

Skladujte potraviny, které snadno načichnou nebo změní chuť, tekutiny a výrobky s vysokým obsahem alkoholu v uzavřených nádobách.

V chladicím prostoru můžete uchovávat potraviny. Doba skladování potravin je zpravidla uvedena na balení.

Chladicí prostor je rozdělen do různých zón, které mají různé teploty:

• Chladnější zóny jsou přímo nad zásuvkami na ovoce a zeleninu v blízkosti zadní stěny.
• Dodržujte informace o teplotách a trvanlivosti, uvedené na balení uchovávaných potravin.
• Dodržujte při skladování následující pokyny:
  – V žádném případě znovu nezmrazujte výrobky, které jste právě rozmrazili, nebo které rozmrzly, ale co nejdříve je spotřebujte.
  – Zabalte potraviny do hliníkových nebo polyetylenových fólií a uložte je do vhodné nádoby s víkem. Lépe tak uchováte aroma, obsah a čerstvost.

Rozmrazování ledničky

Přístroj nabízí dvě možnosti odstraňování kondenzátu, který vzniká za provozu:

• Přímé odvádění ven:
  Odstraňte zátku v odtoku (obr. 9 1, strana 7).
  Připojte k vypouštěcímu hrdlu (obr. 9 2, strana 7) hadici o vnitřním průměru 10 mm.
• Příležitostné vytření:
  Podle potřeby kondenzát vytřete.

Rozmrazování mrazicího boxu

POZOR!

Nepoužívejte k odstraňování ledu nebo k uvolňování přimrzlých předmětů mechanické nástroje. Výjimkou jsou přístroje, které jsou k tomu výrobcem určeny.

Při rozmrazování ledničky postupujte takto:

▶Vyjměte obsah chladicího boxu.
▶ Uložte jej případně do jiné ledničky, aby zůstal v chladnu.
▶ Stiskněte tlačítko zap/vyp a vypněte chladničku.
Zcela otevřete dvířka.

8.3 Uvolnění zámku

POZOR!

Nastavujte uzavírací mechanismus pouze při otevřených dvířkách. Při manipulaci na zavřených dvířkách dojde k poškození přístroje.

Lednička je vybavena uzavíracím mechanismem (obr. 17 1, strana 10), který současně slouží jako pojistka při přepravě. Můžete využít následujících nastavení:

• Lock (otočte kolečko až nadoraz doprava): Dvířka jsou zavřená a zajištěná.
  Dvířka otevřete tahem rukojeti nahoru.
• Vent (otočte kolečko až nadoraz doleva): Dvířka jsou pootevřená, ale zajištěná.
  Tuto polohu využijte v případě, kdy nebudete výrobek delší čas používat.

8.4 Vypnutí ledničky

Pokud nebudete ledničku delší dobu používat, postupujte takto:

▶ Stiskněte tlačítko zap/vyp a vypněte chladničku.
▶ Odpojte přívodní kabel od baterie nebo odpojte zástrčku z přívodu střídavého proudu z usměrňovače.
▶ Vyčistěte ledničku (viz kap. „Čištění a péče“ na stranì 340).
▶ Otočte kolečkem zámku (obr. 17 1, strana 10) až nadoraz doleva („Vent“).
Zavřete dveře tak, aby došlo k jejich zajištění.
√ Dvířka zůstávají pootevřená a brání tak vzniku zápachů.

8.5 Výměna pojistky

Pokud je pojistka v patici usměrňovače vadná, můžete ji vyměnit.

▶ Vyjměte držák pojistek (obr. 16 2, strana 9) pomocí šroubováku.
▶ Vyměňte pojistku (250 V/4 A).
▶ Opět instalujte držák pojistek.

9 Čištění a péče

POZOR!

• Nepoužívejte k čištění čisticí písky nebo tvrdé předměty, může dojít k poškození ledničky.
• Nepoužívejte žádné tvrdé nebo špičaté nástroje k urychlení procesu rozmrazování.

▶ Ledničku čistěte vlhkou utěrkou pravidelně a pokud je znečištěná.
Dbejte, aby do těsnění nevnikla voda. Mohlo by dojít k poškození elektroniky.
▶ Po vyčištění vytřete ledničku utěrkou dosucha.
Pravidelně čistěte kondenzátor od nečistot a prachu.

10 Záruka

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,
• Uvedení důvodu reklamace nebo popis vady.

11 Likvidace

VÝSTRAHA! Pozor na děti!

Dříve než zlikvidujete ledničku:

• Sundejte dvířka ze závěsu.
• Nechejte v lednici police, aby se dovnitř nemohly dostat děti.

Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

12 Odstraňování poruch

Význam červených LED (obr. 6 2, strana 5, obr. 7 2, strana 6)

V případě závad se LED několikrát rozsvítí. Počet impulzů závisí na typu závady.

Každé bliknutí trvá čtvrt sekundy. Po sérii impulzů následuje pauza.

Sekvence se pro příslušnou závadu opakuje každé čtyři vteřiny.

Počet světel-ných impulzů	Závada Možná příčina
1	Napájecí napětí	Napájecí napětí je mimo nastavený rozsah.
2	Nadproud ve ventilátoru	Ventilátor zatěžuje elektronickou jednotku více než 1 A
3 Motor nelze spustit	Zaseknutý rotor.	Rozdílový tlak v chladicím systému je příliš velký (> 5 barů).
4	Příliš nízké otáčky	V příliš zatíženém chladicím systému nelze udržet minimální otáčky motoru 1850 min ^-1 .
5	Příliš elektronické jednotky	Bříklýtepléta zatížení chladicího systému nebo v případě příliš vysoké teploty je elektronická jednotka příliš horká.
Trvale Chyba NTC	Vadné NTC.

Kompresor neběží (připojení k baterii)

Problém	Možná příčina	Řešení
U_KL = 0 V	Přerušení přívodního vodiče baterie – elektronika	Obnovte spojení
	Závada hlavního vypínače (pokud je jím zařízení vybaveno)	Vyměňte hlavní vypínač
	Spálení přídavné pojistky vodiče (pokud je instalována)	Vyměňte pojistky vodiče
U_KL ≤ U_ZAP	Napětí baterie je příliš nízké	Nabijte baterii
Pokus o spuštění při hodnotě U_KL ≤ U_VYP	Uvolněné spojení kabelu Špatný kontakt (koroze)	Obnovte spojení
	Příliš nízká kapacita baterie	Výměna baterie
	Příliš malý průřez vodiče	Vyměňte kabel (obr. 14, strana 9)
Pokus o spuštění při hodnotě U_KL ≥ U_ZAP	Příliš vysoká okolní teplota –
	Nedostatečný přívod a odvod vzduchu	Změňte umístění chlad- ničky
	Znečištěný kondenzátor	Vyčistěte kondenzátor
Přerušení elektřiny v kompresoru mezi kolíky	Vadný kompresor Vyměňte kompresor

U_KL Napětí mezi kladnou a zápornou svorkou elektroniky
U_ZAP Napětí k zapnutí elektroniky
U_VYP Napětí k vypnutí elektroniky

Kompresor neběží (připojení ke střídavému napětí)

Problém	Možná příčina	Řešení
Chybí napětí	Přerušený přívodní kabel	Obnovte spojení
	Závada hlavního vypínače (pokud je jím zařízení vybaveno)	Vyměňte hlavní vypínač
	Spálení přídavné pojistky vodiče (pokud je instalována)	Vyměňte pojistky vodiče
Napětí je připojeno, ale kompresor neběží	Příliš vysoká okolní teplota –
	Nedostatečný přívod a odvod vzduchu	Změňte umístění chladničky
	Znečištěný kondenzátor	Vyčistěte kondenzátor
Přerušení elektřiny v kompresoru mezi kolíky	Vadný kompresor Vyměňte kompresor

Chladicí výkon klesá, vnitřní teplota stoupá

Problém	Možná příčina	Řešení
Kompresor běží dlouho/trvale	Příliš vysoká okolní teplota –
	Nedostatečný přívod a odvod vzduchu	Změňte umístění chladničky
	Znečištěný kondenzátor	Vyčistěte kondenzátor
	Vadný ventilátor Vyměňte ventilátor
Kompresor běží jen občas	Vybitá baterie Nabijte baterii

Nezvyklé zvuky

Problém	Možná příčina	Řešení
Hlasité bručivé zvuky	Součást chladicího okruhu nemůže volně vibrovat (je přitisknutá ke stěně)	Opatrně vyhněte součást
	Cizí těleso mezi chladicím agregátem a stěnou	Odstraňte cizí těleso
	Hluk ventilátoru –

13 Technické údaje

	CRX50 CRX65 CRX80
Obsah chladicího prostoru: 41,2 | 50 | 70,6 | Obsah mrazicího boxu: 4,4 | 7,0 | 7,5 |
Užitečný obsah: 45 | 57 | 78 |
Napájecí napětí:	12 V--- nebo 24 V--- 100 – 240 V~
Průměrný příkon (AC):	40 W	45 W	48 W
Jmenovitý proud
12 V---:	5,0 A	5,5 A	5,6 A
24 V---:	2,6 A	2,8 A	2,9 A
100 V~:	1,14 A	1,22 A	1,23 A
240 V~:	0,53 A	0,58 A	0,56 A
Rozsah teploty chlazení
Chladnička:	3 °C až +12 °C
Mrazicí box:	-15 °C až -5 °C
Rychlé chlazení (bez dělicí stěny)	maximálně -6 °C ± 2 °C
Klimatická třída:	T
Vzdušná vlhkost:	Maximálně 90 %
Trvalý náklon:	Maximálně 30°
Max. tlak:	NT 11 barů/VT 25 barů
Náplň:	C_5H_10
Chladicí médium:	R134a
Množství chladicího média:	38 g	42 g	48 g
Rozměry:	obr. 18, strana 10	obr. 19, strana 10	obr. 20, strana 11
Hmotnost:	17 kg	19 kg	21 kg
Zkouška/certifikát:
	CRX110 CRX140
Obsah chladicího prostoru:	98 l 124 l
Obsah mrazicího boxu: 9,5 l 11 l
Užitečný obsah:	107,5 l	135 l
Napájecí napětí:	12 V--- nebo 24 V--- 100 - 240 V~
Průměrný příkon (AC):	50 W	60 W
Jmenovitý proud
12 V---:	6,2 A	7,7 A
24 V---:	3,0 A	3,6 A
100 V~:	0,82 A	0,95 A
240 V~:	0,34 A	0,4 A
Rozsah teploty chlazení
Chladnička:	3 °C až +12 °C
Mrazicí box: -18 °C až -6 °C
Klimatická třída: T
Vzdušná vlhkost: Maximálně 90 %
Trvalý náklon:	Maximálně 30°
Max. tlak:	NT 11 barů/VT 25 barů
Náplň:	C_5H_10
Chladicí médium:	R134a
Množství chladicího média:	47 g	50 g
Rozměry:	obr. 21, strana 11	obr. 22, strana 12
Hmotnost:	27,6 kg	30,6 kg
Zkouška/certifikát:

2 B e z p e čnostné upozor

2.1 Všeobecná bezpečnost'

NEBZPEČENSTVO!

- Odtokový otvor vždy udržiavajte čistý.

– Nepoužívajte otvorený oheň a zabráňte vzniku iskier.

– Dobre vyvetrajte priestor.

1 Chladnička s vkladacími policami
1 Návod na použitie

4 Príslušenstvo

Súradnicová os Význam Jednotka
I	D	Ížka kábla m
∅ Prierez kábla		mm ^2

POZOR!

Ked' pripájate chladničku na striedavé napätie, postupujte nasledovne:

Zasuňte konektor do AC zásuvky (obr. 16 1, strane 9).

▶ Stlačením tlačidla Zap/Vyp zapnite chladničku.

POZNÁMKA

• Nekonzervujte v chladiacej priehradke teplé potraviny.
• Do mraziacej priehradky nedávajte sklenené nádoby s tekutinami.

POZNÁMKA

Pri odmrazovaní chladničky postupujte nasledovne:

Pred likvidáciou vašej starej chladničky:

• Vyveste dvere.
• Nechajte poličky v chladničke, aby deti nemohli vojst' dnu.

U_ZAP Zapínacie napätie elektroniky

U_VYP Vypínacie napätie elektroniky

Kompresor nebeží (pripojenie na striedavé napätie)
