KÄYTTÖOHJE CoolMatic CRX 140 WAECO

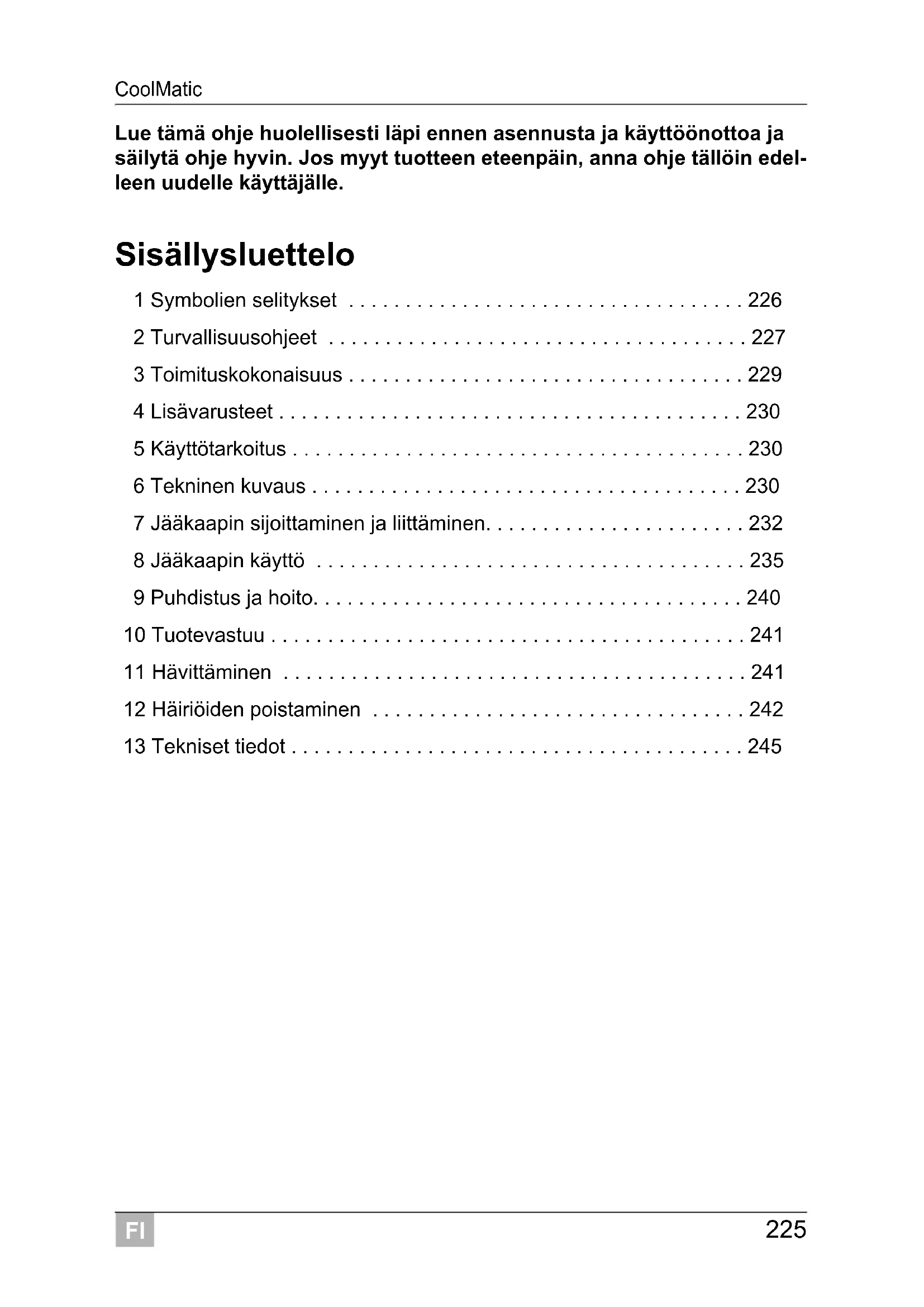

• Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edel- leen uudelle käyttäjälle. Sisällysluettelo 1 Symbolien selitykset p. 226
• 2 Turvallisuusohjeet p. 227
• 3 Toimituskokonaisuus p. 229
• 4 Lisävarusteet p. 230
• 5 Käyttötarkoitus p. 230
• 6 Tekninen kuvaus p. 230
• 7 Jääkaapin sijoittaminen ja liittäminen p. 232
• 8 Jääkaapin käyttö p. 235
• 9 Puhdistus ja hoito p. 240
• 10 Tuotevastuu p. 241
• 11 Hävittäminen p. 241
• 12 Häiriöiden poistaminen p. 242
• 13 Tekniset tiedot FI Symbolien selitykset CoolMatic p. 245

1 Symbolien selitykset

➤ Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvit- tava menettely kuvataan askel askeleelta. ✓ Tämä symboli kuvailee menettelyn tuloksen. Kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä ”kohteeseen 5 kuvassa 1, sivulla 3”. VAARA! Turvallisuusohje: Huomiotta jättäminen aiheuttaa hengen- vaaran tai vakavan loukkaantumisen. VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengen- vaaran tai vakavan loukkaantumisen. HUOMIO! Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantu- miseen. HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa. OHJE Tuotteen käyttöä koskevia lisätietoja.FI CoolMatic Turvallisuusohjeet

2 Turvallisuusohjeet Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa: asennus- tai liitäntävirheet tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

2.1 Yleinen turvallisuus

VAARA! Veneissä: Huolehdi verkkokäytössä ehdottomasti siitä, että vir- ransyöttö on suojattu FI-kytkimellä.

VAROITUS! Anna kosteisiin tiloihin tehtävät asennukset ainoastaan ammat- timiehen tehtäviksi. Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita. Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuutetun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi. Ainoastaan ammattilaiset saavat korjata tätä laitetta. Virheelli- sesti suoritetuista korjaustöistä saattaa aiheutua huomattavia vaaroja. Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähin- tään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, ais- tinvaraiset tai henkiset valmiudet ovat rajoittuneet tai joilta puuttuu käytön vaatima kokemus tai tietämys. Tämä koskee myös tilannetta, jossa edellä mainitut henkilöt ovat saaneet lait- teen turvallista käyttöä koskevan perehdytyksen ja jotka tämän perusteella ymmärtävät laitteen käytöstä aiheutuvat vaarat. Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjähuoltoa ilman valvontaa. Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki lait- teella. Säilytä ja käytä laitetta alle 8-vuotiaiden lasten ulottumatto- missa.FI Turvallisuusohjeet CoolMatic

Älä säilytä laitteessa mitään räjähdysalttiita tavaroita kuten esim. suihkepurkkeja, joissa on palavaa ponneainetta.

HUOMIO! Puristumisvaara! Älä koske saranaan. Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tar- koitukseen sopivissa astioissa.

HUOMAUTUS! Vertaa tyyppikilven jännitetietoja käytettävissä olevaan energi- ansyöttöön. Älä ota pistoketta koskaan pois pistorasiasta johdosta vetä- mällä. Jos kylmälaite on liitetty tasavirtapistorasiaan: Irrota kylmälaite ja muut sähköä käyttävät laitteet akusta ennen pikalaturin liittä- mistä. Jos kylmälaite on liitetty tasavirtapistorasiaan: Irrota liitäntä tai sammuta kylmälaite, kun sammutat moottorin. Muuten akku voi purkautua. Kylmälaite ei sovellu syövyttävien tai liuottimia sisältävien ainei- den varastointiin! Pidä virtausaukko aina puhtaana. Älä missään tapauksessa avaa jäähdytyskiertoa. Laitetta ei saa koskaan kuljettaa vaakasuorassa, ettei öljy pääse valumaan kompressorista. Varo jäähdytyskierron vahingoittumista kuljetuksen aikana. Jäähdytyskierron sisältämä kylmäaine on helposti syttyvää. Kylmäainekierron vahingoituttua: – Ehkäise avotulen ja sytytyskipinöiden esiintyminen. – Tuuleta tila huolellisesti. Sijoita laite kuivaan ja roiskevedeltä suojattuun paikkaan.

2.2 Laitteen käyttöturvallisuus

VAARA! Älä kosketa avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea laitteen käyttöä vaihtovirtaverkkoon yhdistet- tynä.FI CoolMatic Toimituskokonaisuus

HUOMIO! Huolehdi ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia. Varmista, että elintarvikkeet eivät joudu kosketuksiin akku- hapon kanssa, mikäli yhdistät laitteen akkuun.

HUOMAUTUS! Älä käytä kylmälaitteen sisällä sähkölaitteita, ellei valmistaja suosittele näitä laitteita tähän tarkoitukseen. Älä aseta laitetta alttiiksi avotulelle tai muille lämpölähteille (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.). Ylikuumenemisvaara! Huolehdi aina siitä, käytössä syntyvä lämpö saadaan johdettua riittävän hyvin pois. Huolehdi siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään. Huolehdi siitä, ettei tuuletusaukkoja peitetä. Älä laita sisäastiaan minkäänlaisia nesteitä tai jäätä. Älä koskaan upota laitetta veteen. Suojaa laite ja sen johto kuumuudelta ja kosteudelta. Huolehdi siitä, etteivät elintarvikkeet koske kylmätilan seinää. 3 Toimituskokonaisuus Määrä Nimitys1 Irrotettavilla hyllyillä varustettu jääkaappi1 KäyttöohjeFI Lisävarusteet CoolMatic

4 Lisävarusteet Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen): 5 Käyttötarkoitus Jääkaappi soveltuu elintarvikkeiden jäähdyttämiseen ja pakastamiseen.

Jääkaappi sopii asennettavaksi ainoastaan asennussyvennykseen. Asen- nuksen jälkeen saa pääsy olla vapaa ainoastaan laitteen etupuolelle. 6 Tekninen kuvaus CRX-sarjan WAECO CoolMatic -kylmälaitteet pystyvät sekä jäähdyttämään tuotteet että pitämään ne kylminä. Pakastelokeroa voi käyttää tuotteiden pakastamiseen. Jos jääkaappia käytetään ilman pakastelokeroa, pakastet- tuja tuotteita voi säilyttää kaapissa lyhytaikaisesti pikajäähdytystoiminnon avulla. Kaikki jääkaapissa käytetyt materiaalit ovat elintarvikkeille harmittomia. Jäähdytyskiertoa ei tarvitse huoltaa. Laitteen voi yhdistää sekä 12 V:n ja 24 V:n että 100 – 240 V:n jännitteeseen. Venekäytössä kaappi voi olla jatkuvasti 30° kallistettuna. Nimitys Selitys TuotenroLow ambient controlKytkee lisälämmityksen kompressoriin. Toiminnon ansiosta kompressori käynnistyy tavallista useam-min siinä tapauksessa, että ympäristön lämpötila on erittäin matala. Näin se pystyy huolehtimaan pakas-telokeron asianmukaisesta jäähdytyksestä. LAC HUOMIO! Terveysriski! Ole hyvä ja tarkista, vastaako laitteen jäähdytysteho niiden elin- tarvikkeiden tai lääkkeiden vaatimuksia, joita haluat jäähdyttääFI CoolMatic Tekninen kuvaus

CRX50, CRX65, CRX80: Lämpötilaa säädetään jääkaapin sisällä vasemmalla puolella olevan käyttö- paneelin avulla. Valittavissa on neljä lämpötila-aluetta välillä +3 °C ... +12 °C sekä pikajäähdytystoiminto. CRX110, CRX140: Lämpötilaa säädetään jääkaapin sisällä vasemmalla puolella olevan käyttö- paneelin avulla. Valittavissa on neljä lämpötila-aluetta välillä +3 °C ... +12 °C sekä talvitila.

6.1 Käyttölaitteet sisätilassa

Erilaiset jääkaappityypit kuvataan seuraavissa kuvissa: CRX50: kuva 1, sivulla 3 CRX65: kuva 2, sivulla 3 CRX80: kuva 3, sivulla 4 CRX110: kuva 4, sivulla 4 CRX140: kuva 5, sivulla 5 Nro Selitys 1 Pakastelokero (irrotettava: vain CRX50, CRX65, CRX80) 2 Käyttöpaneeli 3 Ritilä (taitettavissa siten, että jääkaappiin voi sijoittaa myös pulloja). 4 Alusta 5 Vihanneslokero 6 Pullojen kiinnitys (pullojen pitämiseen paikallaan ovilokerossa) 7 Kannellinen lokero (taitettava)FI Jääkaapin sijoittaminen ja liittäminen CoolMatic

7 Jääkaapin sijoittaminen ja liittäminen

7.1 Turvallisuusohjeita veneisiin asennettaessa

Ota seuraavat ohjeet huomioon erityisesti, kun asennat veneeseen:

Nro: kuva 6, sivulla 5, kuva 7, sivulla 6 Selitys1 Sisävalaistuksen kytkemisestä vastaava infrapuna-anturi2 LED: huoltonäyttö3 LED: Vihreä: kompressori on käynnissäOranssi: kompressori pysähtynyt4 Virtapainike5 Sisävalaistus6 Lämpötilan valintapainike7 LED: Pikajäähdytystoiminto (CRX50, CRX65, CRX80)LED: Talvitila (CRX110, CRX140)8 LEDit: lämpötilatasot 1 – 4 VAARA! Huolehdi verkkokäytössä ehdottomasti siitä, että jännitelähde on suojattu vikavirtasuojakytkimellä. HUOMAUTUS! Laite soveltuu 30° kallistukseen. Ota jääkaappia asettaessasi huomioon, että laite tulee varmistaa näiden ominaisuuksien varalta. Ota yhteyttä valtuutettuun ammattilaiseen, mikäli sinulla on asennukseen liittyviä kysymyksiä. Sijoita jääkaappi siten, että lämmennyt ilma pääsee poistu- maan (joko yläpuolelta tai sivuilta, kuva 8, sivulla 6). Laite soveltuu käytettäväksi ympäristössä, jonka lämpötila on välillä +16 °C ... +43 °C.FI CoolMatic Jääkaapin sijoittaminen ja liittäminen

7.2 Jääkaapin sijoittaminen

Huomaa seuraavat sijoittamista koskevat ohjeet: Sijoita jääkaappi siten, että lämmennyt ilma pääsee poistumaan (joko ylä- puolelta tai sivuilta, kuva 8, sivulla 6). Selitys – kuva 8, sivulla 6 Kotelon tai rakenteen aukkojen (tuuletusrakojen ym.) eteen ei saa sijoittaa esineitä. Jääkaapin normaalikäytön aikana muodostuu kondenssivettä. Kondens- siveden voi poistaa joko pyyhkimällä sen säännöllisesti pois jääkaapin pinnoilta tai laskea pois jääkaapin takaosassa olevan tyhjennyskanavan kautta. Sijoita jääkaappi paikalleen seuraavien ohjeiden mukaisesti: ➤ Jos kondenssivesi halutaan tyhjentää letkun kautta: Poista tyhjennysliitännän tulppa (kuva 9 1, sivulla 7). ➤ Yhdistä sisähalkaisijaltaan 10 mm:n letku poistoyhteeseen (kuva 9 2, sivulla 7). ➤ Irrota kuljetusvarmistin (kap. ”Lukituksen avaaminen” sivulla 239). ➤ Avaa jääkaapin ovi. ➤ Irrota tulpat (kuva 0 2, sivulla 7). ➤ Työnnä jääkaappi syvennykseen. ➤ Kiinnitä jääkaappi sopivilla ruuveilla (kuva 0 1, sivulla 7). ➤ Paina tulpat (kuva 0 2, sivulla 7) aukkoihin. Nro Selitys 1 Kylmä imuilma 2 Lämmin poistoilma 3 Kondensaattori 4 Etäisyys yläpuolella, jos poistoilma ei pääse kiertämään ylhäälle tai sivulleFI Jääkaapin sijoittaminen ja liittäminen CoolMatic

7.3 Oven kätisyyden vaihto

Voit vaihtaa oven kätisyyttä siten, että ovi ei avaudu oikealle vaan vasemmalle. ➤ Oven kätisyyttä voi vaihtaa toimimalla kohtien kuva a, sivulla 8 – kuva c, sivulla 8 mukaisesti.

7.4 Jääkaapin liittäminen

Jääkaapin yhdistäminen tasajännitteeseen

Jääkaappeja voi käyttää 12 V:n tai 24 V:n tasajännitteellä. Jääkaappi on varmuuden vuoksi varustettu elektronisella napaisuussuojalla, joka suojaa jääkaappia sekä akun napojen virheelliseltä kytkennältä että oikosululta. Akun suojaamiseksi jääkaappi kytkeytyy automaattisesti pois päältä, jos jännite ei enää riitä (ks. seuraava taulukko). ➤ Määritä tarvittavan kaapelipituuden vaatima kaapelin vähimmäispoikki- pinta-ala kohdan kuva d, sivulla 9 perusteella. Selitys – kuva d, sivulla 9: HUOMAUTUS! Jännite- ja siten tehohäviöiden välttämiseksi liitäntäjohdon tulisi olla mahdollisimman lyhyt eikä siinä tulisi olla katkoja. Vältä siksi lisäkytkimiä, pistokkeita tai jakorasioita. Irrota laite ja muut sähköä kuluttavat laitteet akusta ennen kuin lataat akkua pikalaturilla. Ylijännitteet voivat vahingoittaa laitteiden elektroniikkaa. 12 V 24 V Poiskytkentäjännite 10,4 V 22,8 V Jälleenkytkeytymisjännite 11,7 V 24,2 V Koordinaattiakseli Merkitys Yksikkö l Kaapelin pituus m ∅ Johdon halkaisija mm²FI CoolMatic Jääkaapin käyttö

➤ Tarkasta ennen laitteen käyttöönottoa, vastaavatko käyttöjännite ja akkujännite toisiaan (ks. tyyppikilpi). ➤ Liitä jääkaappisi pistoliitäntään, joka on suojattu vähintään 15 A:n (jännite 12 V) tai 7,5 A:n (jännite 24 V) sulakkeella (kuva e 1, sivulla 9). ➤ Yhdistä punainen kaapeli (kuva e rt, sivulla 9) akun plusnapaan. ➤ Yhdistä musta kaapeli (kuva e sw, sivulla 9) akun miinusnapaan. Jääkaapin yhdistäminen vaihtojännitteeseen

Liitä jääkaappi seuraavasti vaihtovirtaan: ➤ Työnnä pistoke AC-pistorasiaan (kuva f 1, sivulla 9). 8 Jääkaapin käyttö

HUOMAUTUS! Noudata oikeaa napaisuutta. VAARA! Hengenvaara! Älä käsittele pistokkeita ja kytkimiä märin käsin tai kun seisot märässä paikassa. Jos kylmälaitetta käytetään veneessä maihin vedetyn kaapelin välityksellä vaihtojänniteverkossa, vaihtojänniteverkon ja kylmälaitteen väliin täytyy aina kytkeä vikavirtasuojakytkin. Lisätietoja saat alan ammattilaisilta. OHJE Puhdista uusi jääkaappi hygieenisistä syistä kostealla liinalla sekä sisältä että ulkoa, ennen kuin otat laitteen käyttöön (ks. myös kap. ”Puhdistus ja hoito” sivulla 240). Älä käytä voimaa painaessasi pakastelokeron kannen kiinni. Älä poista väliseinää, mikäli pakastelokeron sisällä on jäätä. Älä poista jääkaapin käytön yhteydessä paneeliin kiinnitettyä tarraa.FI Jääkaapin käyttö CoolMatic

8.1 Vinkkejä energian säästämiseen

Valitse asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpais- teelta. Anna lämpimien ruokien jäähtyä ennen niiden laittamista säilytykseen. Älä avaa jääkaappia tarpeettoman usein. Jos ovi on auki yli 5 minuutin ajan, valo alkaa vilkkua. Älä pidä ovea auki tarpeettoman kauan. Sulata jääkaappi heti, kun siihen on muodostunut jääkerros. Vältä tarpeettoman matalaa sisälämpötilaa. Puhdista lauhdutin säännöllisin väliajoin pölystä ja liasta.

8.2 Jääkaapin käyttö

Jääkaappi mahdollistaa tuoreiden elintarvikkeiden säilyttämisen. Lisäksi pakastelokerossa voi säilöä pakastettuja elintarvikkeita ja pakastaa tuoreita elintarvikkeita. ➤ Kytke jääkaappi päälle painamalla päälle/pois-painiketta.

HUOMAUTUS! Kylmälaitteen sisään ei saa laittaa mitään sähkölaitteita. Poikkeuksena tästä ovat laitteet, jotka valmistaja on hyväksynyt tällaiseen käyttöön. Huolehdi siitä, ettet jäähdytä lasiastioissa olevia juomia tai ruokia liian voimakkaasti. Juomat ja nestemäiset ruoat laajenevat jäätyessään. Tämä voi rikkoa lasiastian. Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa. Huolehdi siitä, että jääkaapissa on vain esineitä tai tuotteita, jotka saa jäähdyttää valittuun lämpötilaan. OHJE Jääkaapin päällekytkemisen jälkeen kestää jonkin aikaa, ennen kuin kompressori käynnistyy.FI CoolMatic Jääkaapin käyttö

Lämpötilan säätö ➤ Lämpötilan valintapainikkeella lämpötilan voi säätää neljälle eri tasolle välillä ”viileä” ja ”erittäin kylmä”. Lämpötilan valintapainikkeen yläpuolella palavien LED-valojen lukumäärä ilmoittaa lämpötila-alueen: – 1 = viileä

– 4 = erittäin kylmä ➤ Painamalla lämpötilan valintapainiketta uudelleen voi siirtyä tasolta 4 tasolle 1.

Pikajäähdytystoiminnon säätäminen (vain CRX50, CRX65, CRX80)

Pikajäähdytystoiminnon ansiosta jääkaappi on mahdollista jäähdyttää pakastuslämpötiloihin saakka. ➤ Paina lämpötilan valintapainiketta yli 3 sekunnin ajan. ✓ LED-valo palaa lämpötilan valintapainikkeen yläpuolella. ➤ Jääkaappi palaa normaaliin jäähdytystilaan painaessasi lämpötilan valintapainiketta uudelleen yli 3 sekunnin ajan. OHJE Jäähdytystehoon voi vaikuttaa ympäristön lämpötila, säilöttävien elintarvikkeiden määrä, oven avaamistiheys. Jos ympäristön lämpötila on 16 °C – 20 °C, aseta jääkaapin jäähdytystehon säädin vähintään tasolle 2. HUOMAUTUS! Käytä pikajäähdytystoimintoa vain, jos irrotettava pakastelo- kero ei ole paikallaan. Muutoin pakastelokero saattaa jäähtyä erittäin kylmäksi, jolloin veden tiivistymistä jääkaapin ulkopuo- lelle ei voi estää. Lisäksi myös energiankulutus kasvaa voimakkaasti. Muista, että pullot ja säilytysastiat saattavat haljeta jäätymisen seurauksena. Muista, että jääkaapin ovi on hankala avata heti sulkemisen jälkeen.FI Jääkaapin käyttö CoolMatic

Talvitilan säätäminen (vain CRX110, CRX140) Talvitila takaa ihanteellisen toiminnan alle 16 °C:n ulkolämpötiloissa: ➤ Paina lämpötilan valintapainiketta yli 3 sekunnin ajan. ✓ Jääkaappi kytkeytyy talvitilaan ja lämpötilanvalinta-painikkeen päällä oleva LED loistaa. ➤ Jääkaappi palaa normaaliin jäähdytystilaan painaessasi lämpötilan valintapainiketta uudelleen yli 3 sekunnin ajan. Elintarvikkeiden säilöminen

Voit säilöä elintarvikkeita kylmätilassa. Elintarvikkeiden säilyvyysaika ilmoitetaan tavallisesti pakkauksessa. Kylmälokero jakautuu eri vyöhykkeisiin, joissa vallitsevat lämpötilat ovat erilaisia: Kylmemmät vyöhykkeet ovat välittömästi vihannes- ja hedelmälokeroiden päällä lähellä takaseinää. Huomaa elintarvikkeiden pakkauksissa olevat lämpötila- ja säilyvyystiedot. Huomaa seuraavat säilömistä koskevat ohjeet: – Älä missään tapauksessa pakasta uudelleen sulamassa olevia tai jo sulaneita tuotteita, vaan käytä nämä tuotteet mahdollisimman pian. – Kääri elintarvikkeet alumiini- tai polyeteenifolioon ja sulje ne vastaaviin kannellisiin astioihin. Näin aromit, aines ja tuoreus säilyvät paremmin. HUOMAUTUS! Älä säilö lämpimiä elintarvikkeita kylmätilassa. Älä sijoita pakastelokeroon nesteitä sisältäviä lasiastioita. OHJE Säilytä elintarvikkeet tiiviissä astioissa, mikäli hajut ja maut tarttuvat niihin herkästi. Sama koskee myös nesteitä ja runsaasti alkoholia sisältäviä tuotteita.FI CoolMatic Jääkaapin käyttö

Kylmätilan sulatus Käytön aikana muodostuneen kondenssiveden voi poistaa laitteesta kahdella eri tavalla: veden johtaminen ulkopuolelle: Poista tyhjennysliitännän tulppa (kuva 9 1, sivulla 7). Yhdistä sisähalkaisijaltaan 10 mm:n letku poistoyhteeseen (kuva 9 2, sivulla 7). pintojen pyyhkiminen aika ajoin: Pyyhi kondenssivesi tarvittaessa pois. Pakastelokeron sulatus

Sulata jääkaappi seuraavasti: ➤ Ota kylmätavarat pois. ➤ Laita ne mahd. toiseen kylmälaitteeseen, jotta ne pysyvät kylminä. ➤ Paina virtapainiketta, kunnes jääkaappi kytkeytyy pois päältä. ➤ Avaa ovi kokonaan.

8.3 Lukituksen avaaminen

Kylmälaukussa on lukitusmekanismi (kuva g 1, sivulla 10), joka toimii myös kuljetustukena. Seuraavat asetukset ovat mahdollisia. Lock (kierrä kiekkoa oikealle rajoittimeen asti): Ovi on kiinni ja lukittu. Avaa ovi vetämällä oven kahvaa ylöspäin. Vent (kierrä kiekkoa vasemmalle rajoittimeen asti): Ovi on hieman auki, mutta kiinnitetty. Käytä tätä asentoa, esim. kun otat laitteen pitkäksi aikaa pois käytöstä. HUOMAUTUS! Älä koskaan käytä mekaanisia työkaluja jääkerrostumisen pois- toon tai kiinni jäätyneiden esineiden irrottamiseen. Poikkeuksena tästä ovat laitteet, jotka valmistaja on hyväksynyt tällaiseen käyttöön. HUOMAUTUS! Säädä lukitusmekanismia ainoastaan, kun ovi on auki. Jos ovi on suljettu toiminnon yhteydessä, laite vaurioituu.FI Puhdistus ja hoito CoolMatic

8.4 Jääkaapin sammuttaminen ja käytöstä poisto

Halutessasi poistaa jääkaapin käytöstä pidemmäksi ajaksi: ➤ Paina virtapainiketta, kunnes jääkaappi kytkeytyy pois päältä. ➤ Irrota liitoskaapeli akusta tai irrota tasavirtakaapelin pistoke tasasuuntaajasta. ➤ Puhdista jääkaappi (ks. kap. ”Puhdistus ja hoito” sivulla 240). ➤ Käännä lukituskiekkoa (kuva g 1, sivulla 10) rajoittimeen asti vasemmalle (asentoon ”Vent”). ➤ Sulje ovea, kunnes se loksahtaa. ✓ Ovi pysyy auki ja estää siten hajujen muodostumisen.

8.5 Sulakkeen vaihto

Viallisen vaihtovirta-alustaan asennetun sulakkeen voi vaihtaa. ➤ Väännä sulakelokero (kuva f 2, sivulla 9) auki ruuvimeisselillä. ➤ Vaihda sulake (250 V/4 A). ➤ Sulje sulakkeen lokero uudelleen. 9 Puhdistus ja hoito

➤ Puhdista jääkaappi kostealla liinalla säännöllisin väliajoin tai heti, kun se on likaantunut. ➤ Huolehdi siitä, ettei vesipisaroita putoa tiivisteisiin. Se voi vaurioittaa elektroniikkaa. ➤ Kuivaa jääkaappi puhdistuksen jälkeen liinalla. ➤ Puhdista lauhdutin säännöllisin väliajoin pölystä ja liasta. HUOMAUTUS! Älä käytä puhdistamiseen voimakkaita puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa jääkaappia. Älä yritä nopeuttaa sulamisprosessia käyttämällä jään poistamiseen kovia tai teräviä työkaluja.FI CoolMatic Tuotevastuu

10 Tuotevastuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen taka- sivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat: kopio ostolaskusta, jossa näkyy ostopäivä, valitusperuste tai vikakuvaus. 11 Hävittäminen

➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjät- teen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittä- mistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi. VAROITUS! Vaara lapsille! Ennen kuin hävität vanhan jääkaapin: Nosta ovet pois paikaltaan. Jätä hyllylevyt jääkaappiin, jotta lapset eivät voi kiivetä kaapin sisälle.FI Häiriöiden poistaminen CoolMatic

12 Häiriöiden poistaminen Punaisen LEDin merkitys (kuva 6 2, sivulla 5, kuva 7 2, sivulla 6) LED palaa useamman kerran, jos laitteessa on käyttövika. Valopulssien määrä riippuu viasta. Jokainen pulssi kestää aina neljännessekunnin. Lopussa seuraa tauko. Vian osoittava jakso toistuu aina neljän sekunnin välein. Valopulssien lukumäärä Vika Mahdollinen syy 1 Syöttöjännite Syöttöjännite on säädetyn alueen ulkopuolella. 2 Tuuletin-ylivirta Tuuletin kuormittaa elektroniikkayksikköä yli 1 A -virralla. 3 Moottori ei käynnisty Roottori on jumissa. Jäähdytysjärjestelmän paine-ero on liian suuri (> 5 bar). 4 Liian matala kierrosluku Kun jäähdytysjärjestelmää kuormitetaan liikaa, moottorin 1850 min

minimikierroslukua ei voida pitää yllä. 5 Elektroniikkayksikön yli- lämpö Elektroniikka kuumenee liikaa, kun jäähdytys- järjestelmää kuormitetaan liikaa tai lämpötila on liian korkea. Jatkuva NTC:n vika NTC-anturi on viallinen.FI CoolMatic Häiriöiden poistaminen

Kompressori ei käy (akkuliitäntä) Häiriö Mahdollinen syy Ratkaisu

NAV = 0 V Katkos akun ja elektroniikan väli- sessä liitoskaapelissa Luo liitäntä Pääkytkin rikki (jos sellainen on) Vaihda pääkytkin Lisäjohtosulake palanut (jos sellainen on) Vaihda johtosulake

NAV ≤ U Päällä Akkujännite liian matala Lataa akku Käynnistysyritys jännit- teellä U NAV ≤ U Pois Irrallinen kaapeliliitos Huono kontakti (korroosio) Luo liitäntä Akkukapasiteetti liian vähäinen Pariston vaihtaminen Johdon poikkipinta-ala liian pieni Vaihda kaapeli (kuva d, sivulla 9) Käynnistysyritys jännit- teellä U NAV ≥ U Päällä Ympäristön lämpötila liian korkea – Ilman syöttö ja poisto ei ole riittävä Siirrä jääkaappia Kondensaattori likaantunut Puhdista kondensaattori Sähköinen katkos komp- ressorissa tappien välillä Kompressori rikki Vaihda kompressori

NAV Jännite elektroniikan plus- ja miinusnavan välillä

Päällä Elektroniikan päällekytkentäjännite

Pois Elektroniikan poiskytkentäjänniteFI Häiriöiden poistaminen CoolMatic

Kompressori ei käy (liitäntä vaihtovirtaan) Jäähdytysteho heikkenee, sisälämpötila nousee Epätavallisia ääniä Häiriö Mahdollinen syy Ratkaisu Ei jännitettä Katkos liitäntäjohdossa Luo liitäntä Pääkytkin rikki (jos sellainen on) Vaihda pääkytkin Lisäjohtosulake palanut (jos sellainen on) Vaihda johtosulake Jännitettä on, mutta kompressori ei käy Ympäristön lämpötila liian korkea – Ilman syöttö ja poisto ei ole riittävä Siirrä jääkaappia Kondensaattori likaantunut Puhdista kondensaattori Sähköinen katkos komp- ressorissa tappien välillä Kompressori rikki Vaihda kompressori Häiriö Mahdollinen syy Ratkaisu Kompressori käy pit- kään/jatkuvasti Ympäristön lämpötila liian korkea – Ilman syöttö ja poisto ei ole riittävä Siirrä jääkaappia Kondensaattori likaantunut Puhdista kondensaattori Tuuletin rikki Vaihda tuuletin Kompressori käy harvoin Akkukapasiteetti käytetty loppuun Lataa akku Häiriö Mahdollinen syy Ratkaisu Kovaa jyrinää Jokin jäähdytyskierron osa ei pääse liikkumaan vapaasti (osa kiinni seinä- mässä) Väännä osaa varovasti Vieras esine jumissa kylmäkoneen ja seinän välissä Ota vieras esine pois Tuuletinmelua –FI CoolMatic Tekniset tiedot

13 Tekniset tiedot CRX50 CRX65 CRX80Jäähdytyslokeron tilavuus: 41,2 l 50 l 70,6 lPakastelokeron tilavuus: 4,4 l 7,0 l 7,5 lHyötytilavuus 45 l 57 l 78 l Liitäntäjännite: 12 Vg tai 24 Vg 100 – 240 VwKeskimääräinen tehonkulutus (AC): 40 W 45 W 48 WNimellisvirta12 Vg:24 Vg:100 Vw:240 Vw:5,0 A2,6 A1,14 A0,53 A5,5 A2,8 A1,22 A0,58 A5,6 A2,9 A1,23 A0,56 AJäähdytyslämpötila-alueJääkaappi: 3 °C ... +12 °C Pakastelokero: –15 °C ... –5 °C Pikajäähdytys (ilman väliseinää): maksimissaan –6 °C ± 2 °C Ilmastoluokka: TIlmankosteus: maks. 90 %Jatkuva kallistus: enintään 30°Maksimipaine: ND 11 bar/HD 25 barPonneaine: C

Kylmäaine: R134a Kylmäaineen määrä: 38 g 42 g 48 g Mitat: kuva h, sivulla 10kuva i, sivulla 10kuva j, sivulla 11Paino: 17 kg 19 kg 21 kgTarkastus/sertifikaatti: E4FI Tekniset tiedot CoolMatic

CRX110 CRX140Jäähdytyslokeron tilavuus: 98 l 124 lPakastelokeron tilavuus: 9,5 l 11 lHyötytilavuus 107,5 l 135 l Liitäntäjännite: 12 Vg tai 24 Vg 100 – 240 VwKeskimääräinen tehonkulutus (AC): 50 W 60 WNimellisvirta12 Vg:24 Vg:100 Vw:240 Vw:6,2 A3,0 A0,82 A0,34 A7,7 A3,6 A0,95 A0,4 AJäähdytyslämpötila-alueJääkaappi: 3 °C ... +12 °CPakastelokero: –18 °C ... –6 °CIlmastoluokka: TIlmankosteus: maks. 90 %Jatkuva kallistus: enintään 30°Maksimipaine: ND 11 bar/HD 25 barPonneaine: C

Kylmäaine: R134a Kylmäaineen määrä: 47 g 50 g Mitat: kuva k, sivulla 11 kuva l, sivulla 12 Paino: 27,6 kg 30,6 kgTarkastus/sertifikaatti: E4PT CoolMatic
