NÁVOD NA OBSLUHU CoolMatic CRX 140 WAECO
Návod na montáž a uvedenie do prevádzky
Pamatujte na správnou polaritu.
Pred montážou a uvedením do prevádzky si prosim pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku d'alšiemu používatel'ovi mu odovzdajte aj tento návod.
Obsah
1 Vysvetlenie symbolov 348
2 Bezpečnostné upozornenia 348
3 Rozsah dodávky 351
4 Príslušenstvo 351
5 Používanie na stanovený účel 352
6 Technický popis 352
7 Inštalácia a pripojenie chladničky 354
8 Používanie chladničky 357
9 Čistenie a starostlivost'. 362
10 Záruka 363
11 Likvidácia 363
12 Odstránenie porúch 364
13 Technické údaje. 367

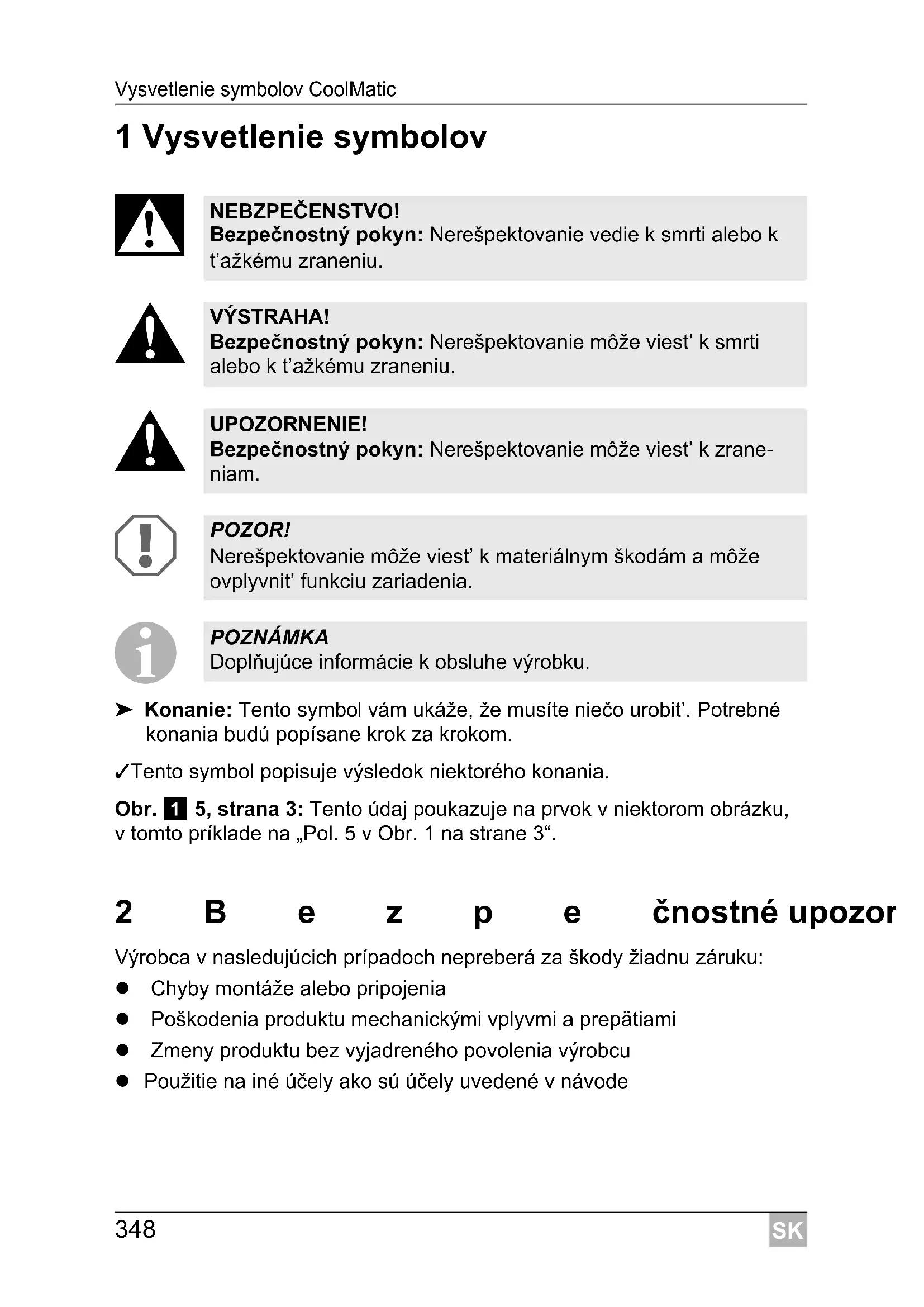

1 Vysvetlenie symbolov
NEBZPEČENSTVO!
Bezpečnostný pokyn: Nerešpektovanie vedie k smrti alebo k t'ažkému zraneniu.
VÝSTRAHA!
Bezpečnostný pokyn: Nerešpektovanie môže viest' k smrti alebo k t'ažkému zraneniu.
UPOZORNENIE!
Bezpečnostný pokyn: Nerešpektovanie môže viest' k zraneniam.
POZOR!
Nerešpektovanie môže viest' k materiálnym škodám a môže ovplyvnit' funkciu zariadenia.
POZNÁMKA
Doplňujúce informácie k obsluhe výrobku.
Konanie: Tento symbol vám ukáže, že musíte niečo urobit'. Potrebné konania budú popísane krok za krokom.
√Tento symbol popisuje výsledok niektorého konania.
Obr. 1 5, strana 3: Tento údaj poukazuje na prvok v niektorom obrázku, v tomto príklade na „Pol. 5 v Obr. 1 na strane 3“.
Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:
● Chyby montáže alebo pripojenia
- Poškodenia produktu mechanickými vplyvmi a prepätiami
- Zmeny produktu bez vyjadreného povolenia výrobcu
- Použitie na iné účely ako sú účely uvedené v návode
- V prípade člnov: Pri sietovej prevádzke bezpodmienečne zabezpečte, aby napájanie prúdom bolo zaistené FI prúdovým chráničom.
VÝSTRAHA!
- Inštaláciu vo vlhkých priestoroch prenechajte len odborníkovi.
- Ked' má prístroj viditel'né poškodenia, nesmie sa uviest' do prevádzky.
- Ked' je prípojný kábel tohto prístroja poškodený, musí ho vymenit' výrobca, jeho zákaznícky servis alebo iná kvalifikovaná osoba, aby sa predišlo ohrozeniam.
- Opravy na tomto prístroji smú vykonávat' len odborníci. Neodbornými opravami môžu vzniknút' značné nebezpečenstvá.
- Prístroj smú používať deti od 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnostami a vedomostami, ked'sú pod dozorom alebo ked' boli poučené o bezpečnom používaní prístroja a ked' chápu, aké riziká z toho vyplývajú.
- Čistenie a bežnú údržbu nesmú deti vykonávať bez dozoru.
- Dohliadajte na deti, aby sa nehrali s prístrojom.
- Prístroj odkladajte a používajte mimo dosahu detí mladších ako 8 rokov.
- V prístroji neuskladňujte látky, pri których hrozí nebezpečenstvo výbuchu, napr. sprejové nádoby s hnacím plynom.
UPOZORNENIE!
- Nebezpečenstvo pomliaždenia! Nesiahajte do závesu.
- Potraviny sa smú uskladňovať len v originálnom obale alebo vhodných nádobách.
POZOR!
- Porovnajte údaje o napätí na typovom štítku s existujúcim zdrojom napätia.
- Zástrčku nikdy nevyťahujte zo zásuvky t’ahaním za prípojný kábel.
- Ked' je chladiaci prístroj pripojený k zásuvke jednosmerného prúdu: Odpojte váš chladiaci prístroj a iné spotrebiče od batérie skôr, než pripojíte rýchlonabíjacie zariadenie.
- Ked' je chladiaci prístroj pripojený k zásuvke jednosmerného prúdu: Odpojte spojenie alebo vypnite chladiaci prístroj, ked' vypínate motor. Inak sa môže vybit' batéria.
- Chladiaci prístroj nie je vhodný na skladovanie žieravých látok alebo látok s obsahom rozpúšťadiel.
- Chladiaci okruh v žiadnom prípade neotvárajte.
- Zariadenie nikdy neprepravujte vo vodorovnej polohe, aby z kompresora nevytiekol olej.
- Pri preprave dávajte pozor, aby nedošlo k poškodeniu chladia-ceho okruhu. Chladiaci prostriedok v chladiacom okruhu je l'ahko vznietitel'ný.
V prípade poškodenia chladiaceho okruhu:
- Prístroj osad'te na suchom mieste, ktoré je chránené pred striekajúcou vodou.
2.2 Bezpečnost' pri prevádzke zariadenia
NEBZPEČENSTVO!
- Nikdy sa nedotýkajte holými rukami obnažených vodičov. To platí predovšetkým pri prevádzke prostredníctvom siete strieda-vého prúdu.
UPOZORNENIE!
- Pred uvedením do prevádzky dbajte na to, aby bolo suché prívodné vedenie a konektor.
- Ked' prístroj pripojíte k batérii, zabezpečte, aby sa potraviny nedostali do styku s kyselinou batérie.
POZOR!
- Nepoužívajte žiadne elektrické prístroje v chladiacom prístroji, okrem prípadu, ked' výrobca odporúča používanie týchto prístrojov takýmto spôsobom.
- Prístroj neodkladajte v blízkosti otvoreného ohňa alebo iných zdrojov tepla (kúrenie, silné slnečné žiarenie, plynové pece atd').
- Nebezpečenstvo prehriatia!
Dbajte na to, aby sa teplo, ktoré vzniká pri prevádzke, mohlo dostatočne odvádzať. Zabezpečte, aby bol prístroj v dostatočnej vzdialenosti od stien alebo predmetov, aby bola umožnená cirkulácia vzduchu.
- Dbajte na to, aby vetracie otvory neboli zakryté.
- Do vnútorného zásobníka neplňte žiadne kvapaliny alebo l'ad.
- Prístroj nikdy neponorte do vody.
- Chráňte prístroj a káble pred vysokými teplotami a mokrom.
- Dbajte na to, aby sa potraviny nedotýkali stien chladiaceho priestoru.
3 Rozsah dodávky
Množstvo Označenie
K dispozícii ako príslušenstvo (nie je súčasťou dodávky)
| Označenie | Vysvetlenie | Č. výrobku |
| Low ambient control | Spína pomocné vyhrievanie ku kompresoru. Preto sa kompresor pri extrémne nízkych teplotách okolia častejšie zopne, a tým ochladí mraziacu priehradku. | LAC |
5 Používanie na stanovený účel
Chladnička je vhodná na chladenie a hlboké chladenie potravín.
UPOZORNENIE! Nebezpečenstvo ohrozenia zdravia!
Skontrolujte, či chladiaci výkon zariadenia zodpovedá požiadavkám potravín alebo liekov, ktoré chcete chladit'.
Chladnička je vhodná výlučne na inštaláciu zabudovaním do výklenku. Po montáži smie byť prístupná len predná časť prístroja.
6 Technický popis
Chladiace zariadenia WAECO série CRX môžu chladit' potraviny, príp. ich udržiavať v chlade. V mrazničke sa môže tovar zmraziť. Ak sa chladnička používa bez mrazničky, hlboko chladené potraviny sa môžu krátkodobo uskladnit' pomocou funkcie rýchleho chladenia.
Všetky materiály použité v chladničke sú vhodné na to, aby prichádzali do styku s potravinami. Chladiaci okruh si nevyžaduje údržbu.
Spotrebič je možné pripojit' k zdroju napätia 12 V a 24 V, ako aj 100 – 240 V.
Pri používaní v člnoch môže byť chladnička vystavená trvalému nakloneniu 30°.
CRX50, CRX65, CRX80:
Teplota sa nastavuje na ovládacom paneli na l'avej vnútornej strane chladničky. Na výber máte štyri rozsahy teplôt od +3 °C do +12 °C, ako aj funkciu rýchleho chladenia.
CRX110, CRX140:
Teplota sa nastavuje na ovládacom paneli na l'avej vnútornej strane chladničky. Na výber máte štyri rozsahy teplôt od +3 °C do +12 °C, ako aj zimný režim.
6.1 Ovládacie prvky vnútri
Rôzne typy chladničiek sú zobrazené na nasledovných obrázkoch:
- CRX50: obr. 1, strane 3
- CRX65: obr. 2, strane 3
- CRX80: obr. 3, strane 4
- CRX110: obr. 4, strane 4
- CRX140: obr. 5, strane 5
Č.: Vysvetlenie
| 1 | Mraznička (vyberatel'ná: len CRX50, CRX65, CRX80) |
| 2 | Ovládací panel |
| 3 | Mriežka (sklopiteľná tak, aby sa do chladiaceho priestoru mohli postaviť fl'aše) |
| 4 | Odkladacia plocha |
| 5 | Priehradka na ovocie |
| 6 | Aretácia fliaš (na pevné uloženie fliaš v dverovej priehradke) |
| 7 | Priehradka s vekom (sklápacím) |
6.2 Ovládacie prvky
| Č. vobr. 6, strane 5, Vysvetlenieobr. 7, strane 6 | ||||||
| 1 | l | n | f | r | a červený senzor pre | |
| 2 LED: Servisný ukazovatel' | ||||||
| 3 LED: Zelená: Kompresor bežíOranžová: Kompresor je vypnutý | ||||||
| 4 | T | l | a | čidlo Zap/Vyp | ||
| 5 Osvetlenie vnútorného priestoru | ||||||
| 6 Volíace tlačidlo teploty | ||||||
| 7 LED: Funkcia rýchleho chladenia zapnutá (CRX50, CRX65, CRX80)LED: Zimný režim zapnutý (CRX110, CRX140) | ||||||
| 8 LED-ky: Teplotné stupne 1 až 4 | ||||||
7 Inštalácia a pripojenie chladničky
7.1 Bezpečnostné pokyny a upozornenia týkajúce sa inštalácie na člnoch
Dodržiavajte špeciálne pri inštalácii na člnoch nasledovné pokyny a upozornenia:
NEBZPEČENSTVO!
Pri sietovej prevádzke bezpodmienečne zabezpečte, aby napája- nie elektrickým prúdom bolo zaistené prúdovým chráničom!
POZOR!
- Prístroj je dimenzovaný na naklonenie do 30°. Pri inštalácii prístroja nezabudnite, že prístroj musí byt' podl'a uvedeného zaistený. V prípade otázok týkajúcich sa inštalácie sa obrát'te na certifikovanú odbornú firmu.
- Chladničku nainštalujte tak, aby sa zohriaty vzduch mohol dobre odvádzat' (bud' smerom hore alebo do strán, obr. 8, strane 6).
- Prístroj je dimenzovaný na teplotu okolia +16 °C až +43 °C.
7.2 Inštalácia chladničky
Pri inštalácii dodržujte nasledujúce pokyny:
- Chladničku nainštalujte tak, aby sa zohriaty vzduch mohol dobre odvádzat' (bud' smerom hore alebo do strán, obr. 8, strane 6). Legenda k obr. 8, strane 6
Č.: Vysvetlenie
1 Studený privádzaný vzduch
2 Teplý odvádzaný vzduch
3 Kondenzátor
4 Vzdialenost' nad, ked' smerom hore alebo do strán nemôže cirkulovat' dostatočne odvádzaný vzduch
- Otvory (vetracie otvory atd.).) v kryte alebo na miestach zabudovania udržiavajte vol'né, bez akýchkol'vek predmetov.
- Pri normálnej prevádzke chladničky vzniká kondenzát. Kondenzát môžete bud' pravidelne utierat' alebo vypúšt'at' cez výpust v zadnej časti chladničky.
Pri inštalácii chladničky postupujte nasledovne:
Ak chcete kondenzát vypustit pomocou hadice: Vytiahnite odtokovú zátku (obr. 9 1, strane 7).
Pripojte hadicu s vnútorným priemerom 10 mm na vnútorné hrdlo (obr. 9 2, strane 7).
▶ Uvol'nite prepravnú poistku (kap. „Uvol'nenie zaistenia“ na strane 361).
▶Otvorte dvere chladičky.
▶ Odstráňte záslepky (obr. 10 2, strane 7).
▶ Vsuňte chladničku do výklenku.
▶ Chladničku upevnite vhodnými skrutkami (obr. 10 1, strane 7).
▶ Zatlačte záslepky (obr. 10 2, strane 7) do otvorov.
7.3 Zmena dorazu dverí
Doraz dverí môžete zmenit' tak, aby sa dvere otvárali namiesto doprava smerom dol'ava.
Postupujte podľa údajov v obr. 11, strane 8 až obr. 13, strane 8, aby ste zmenili doraz dverí.
7.4 Pripojenie chladničky
Pripojenie chladničky na jednosmerné napätie
POZOR!
- Na to, aby sa predišlo stratám napätia a výkonu, pripájací kábel by mal byť čo najkratší a neprerušený. Nepoužívajte preto prídavné spínače, konektory a rozvádzacie zásuvky.
- Pred nabíjaním batérie rýchlonabíjačkou odpojte prístroj a iné spotrebiče od batérie. Nadmerné napätie môže poškodiť elektroniku prístrojov.
Chladničky možno prevádzkovat's jednosmerným napätím 12 V alebo 24 V.
Kvôli bezpečnosti je chladnička vybavená elektronickou ochranou proti prepólovaniu, ktorá ju chráni pred prepólovaním pri pripojení batérie a pred skratom.
Kvôli ochrane batérie sa chladnička v prípade nedostatočného napätia automaticky vypne (pozri nasledovnú tabuľku).
| 12 V 24 V | |
| Napätie pri vypnutí | 10,4 V 22,8 V |
| Napätie pri opätovnom zapnutí | 11,7 V 24,2 V |
Určte potrebný prierez kábla v závislosti od dĺžky kábla podľa obr. 14, strane 9.
Legenda k obr. 14, strane 9:
Dbajte na správnu polaritu.
Pred uvedením prístroja do prevádzky skontrolujte, či sa prevádzkové napätie zhoduje s napätím batérie (pozri typový štítok).
Pripojte chladničku k zásuvke, ktorá je chránená poistkou s minimálnou hodnotou 15 A (pri 12 V), príp. 7,5 A (pri 24 V). (obr. 15 1, strane 9).
▶ Spojte červený kábel (obr. 15 rt, strane 9) s kladným pólom batérie.
▶ Spojte čierny kábel (obr. 15 rt, strane 9) so záporným pólom batérie.
Pripojenie chladničky na striedavé napätie
NEBZPEČENSTVO! Nebezpečenstvo ohrozenia života!
- Nikdy nemanipulujte s konektormi a spínačmi, ked' máte mokré ruky alebo stojíte vo vode.
- Ked' prevádzkujete vaše chladiace zariadenie na palube lode prostredníctvom pevnej elektrickej prípojky so striedavým napätím z pevniny, musíte v každom prípade medzi siet' so striedavým prúdom a chladiace zariadenie zapojiť prúdový chránič.
Porad'te sa s odborníkom.
8 Používanie chladničky
POZNÁMKA
- Pred uvedením chladničky do prevádzky by ste ju z hygienických dôvodov mali vyčistiť zvonku a zvnútra vlhkou handričkou (pozri kap. „Čistenie a starostlivost“ na strane 362).
- Nepritláčajte klapku mraziaceho priečinku príliš silno.
- Nevyt'ahujte deliacu priečku, ak sa v mraziacom priečinku nachádza l'ad.
- Pri používaní chladničku neodstraňujte nálepku na paneli.
8.1 Tipy pre úsporu energie
- Vyberte dobre vetrané miesto chránené pred priamym slnečným žiarením.
- Teplé jedlá nechajte pred vložením najprv vychladnút.
- Chladničku neotvárajte častejšie, ako je to potrebné. Ak sú dvere otvorené dlhšie ako 5 minút, svetlo začne blikat'.
- Dvere nenechávajte otvorené dlhšie, ako je nevyhnutné.
- Chladničku odmrazte, akonáhle sa vytvorí vrstva námrazy.
- Zabránite tak nepotrebne nízkej vnútornej teplote.
- Kondenzátor v pravidelných intervaloch zbavte prachu a nečistôt.
8.2 Používanie chladničky
POZOR!
- Vo vnútri chladiaceho zariadenia sa nesmú používať elektrické prístroje. Výnimkou sú prístroje, ktoré sú na to povolené výrobcom.
- Dbajte na to, aby sa nápoje alebo jedlá v sklenených nádobách neschladili príliš silno. Pri zmrazení nápoje alebo tekuté jedlá zväčšia svoj objem. Sklenená nádoba sa tak môže zničit'.
- Potraviny sa smú skladovat'len v originálnych baleniach alebo vhodných nádobách.
- Dbajte na to, aby sa v chladničke nachádzali len predmety, príp. tovar, ktorý sa môže chladit' na zvolenú teplotu.
Chladnička umožňuje konzervovanie čerstvých potravín. Okrem toho v mraziacej priehradke môžete konzervovať zmrazené potraviny a zmrazit’ čerstvé potraviny.
Po zapnutí potrebuje chladnička nejaký čas, kým sa kompresor rozbehne.
Nastavenie teploty
Stlačte voliace tlačidlo teploty pre nastavenie teploty v rozsahu štyroch stupňov „chladný“ až „vel’mi studený“.
Počet svietiacich LED nad voliacim tlačidlom teploty signalizuje rozsah teplôt:
- 1 = chladný
- ...
- 4 = v e l'mi studený
▶ Opätovne stlačte voliace tlačidlo teploty na prepnutie zo stupňa 4 na stupeň 1.
POZNÁMKA
Chladiaci výkon môže byť ovplyvnený
- teplotou okolia,
- množstvom konzervovaných potravín,
- častost'ou otvárania dverí.
Ak je teplota okolia 16 °C až 20 °C, nastavte chladničku minimálne na stupeň 2.
Nastavenie funkcie rýchleho chladenia (CRX50, CRX65, CRX80)
POZOR!
- Funkciu rýchleho chladenia používajte len vtedy, ked' nie je vložená vyberateľná mraznička. V opačnom prípade hrozí nebezpečenstvo, že mraznička bude mimoriadne studená a nebude možné zabránit' kondenzácii vody zvonku na chladničke. Okrem toho prudko vzrastie spotreba energie.
- Dbajte na to, že mrazením môže dôjst' k prasknutiu fliaš a iných nádob.
- Dbajte na to, že bezprostredne po zatvorení je t'ažké otvorit' dvere chladničky.
K dispozícii je možnosť prevádzkovat' chladničku s funkciou rýchleho chladenia pre dosiahnutie teplôt hlbokého chladenia.
▶ Stlačte voliace tlačidlo teploty dlhšie ako tri sekundy.
√ LED nad voliacim tlačidlom teploty svieti.
Znovu stlačte voliace tlačidlo teploty na dlhšie ako 3 sekundy pre používanie chladničky s funkciou normálneho chladenia.
Nastavenie zimného režimu (len CRX110, CRX140)
Zimný režim zaručuje optimálnu prevádzku pri vonkajších teplotách nižších ako 16 °C:
▶ Stlačte voliace tlačidlo teploty dlhšie ako tri sekundy.
√ Chladnička sa prepne do zimného režimu a LED nad voliacim tlačidlom teploty svieti.
Znovu stlačte voliace tlačidlo teploty na dlhšie ako 3 sekundy pre používanie chladničky s funkciou normálneho chladenia.
Konzervovanie potravín
POZOR!
Potraviny, ktoré l'ahko absorbujú pachy a chuti, ako aj tekutiny a výrobky s vysokým obsahom alkoholu konzervujte v nepriedušne uzavretých nádobách.
V chladiacej priehradke môžete konzervovať potraviny. Doba konzervovania potravín je zvyčajne uvedené na obale.
Chladiaca priehradka je rozdelená na rôzne zóny, v których je rozdielna teplota:
- Chladnejšie zóny sa nachádzajú bezprostredne pod zásuvkami na ovocie a zeleninu blízko zadnej steny.
- Všimnite si údaje o teplote uskladnenia a použiteľnosti na obale potravín.
- Rešpektujte nasledovné upozornenia týkajúce sa konzervovania:
– Výrobky, ktoré sa rozmrazujú alebo sa rozmrazili, v žiadnom prípade znova nezmrazujte, ale ich čo najskôr spotrebujte.
- Zabal'te potraviny do hliníkovej, príp. polyetylénovej fólie a zatvorte do vhodnej nádoby s vekom. Tým sa arómy, substancie a čerstvošt lepšie zachovajú.
Rozmrazenie mraziaceho priestoru
Prístroj ponúka dve možnosti, ako odstránit' kondenzát, ktorý pri prevádzke vznikne:
- Odvádzat' priamo von:
Odstráňte odtokovú zátku (obr. 9 1, strane 7).
Pripojte hadicu s vnútorným priemerom 10 mm na vnútorné hrdlo (obr. 9 2, strane 7).
- Príležitostné utieranie:
V prípade potreby utrite kondenzát.
Rozmrazenie priehradky na l'ad
POZOR!
Na odstránenie vrstvy námrazy alebo uvoľnenie primrazených predmetov nepoužívajte žiadne mechanické nástroje. Výnimkou sú prístroje, ktoré sú na to povolené výrobcom.
▶Chladené potraviny vyberte.
▶ V prípade potreby ich uskladnite v inom chladiacom prístroji, aby zostali schladené.
Stlačte tlačidlo Zap/Vyp, kým sa chladnička nevypne.
▶Dvere otvorte úplne.
8.3 Uvol'nenie zaistenia
POZOR!
Zaistovací mechanizmus nastavujte len pri otvorených dverách. Pri použití v prípade zatvorených dverí sa prístroj poškodí.
Chladnička je vybavená zaistovacím mechanizmom (obr. 17 1, strane 10), ktorý slúži aj ako zaistenie pri preprave. Možné sú nasledujúce nastavenia:
- Lock (koliesko otáčat' doprava až na doraz): Dvere sú zatvorené a zaistené.
Aby ste dvere otvorili, potiahnite rukovät' dverí nahor a otvorte dvere.
- Vetranie (koleso otáčat' dol'ava až na doraz): Dvere sú mierne pootvorené, ale fixované.
Túto pozíciu používajte vtedy, ked' prístroj nebudete dlhší čas používať.
8.4 Vypnutie a odstavenie chladničky
Ak chladničku nebudete používať dlhší čas, postupujte nasledovne:
Stlačte tlačidlo Zap/Vyp, kým sa chladnička nevypne.
▶ Odpojte prípojný kábel od batérie alebo vytiahnite konektor vedenia striedavého napätia z usmerňovača.
▶ Vyčistite chladničku (pozri kap. „Čistenie a starostlivost“ na strane 362).
▶ Otáčajte zaistovacie koliesko (obr. 17 1, strane 10) dol'ava až na doraz („Vent“).
▶Dvere zatvorte tak, aby zapadli.
√ Dvere zostanú otvorené a zabránia tak, aby sa vytváral zápach.
8.5 Výmena poistky
Ak je poistka v sokli striedavého prúdu poškodená, môžete ju vymenit'.
▶ Otvorte poistkovú priehradku (obr. 16 2, strane 9) skrutkovačom.
▶ Vymeňte poistku (250 V/4 A).
▶Poistkovú priehradku znova zatvorte.
9 Čistenie a starostlivost'
POZOR!
- Na čistenie nepoužívajte ostré čistiace prostriedky alebo tvrdé predmety, pretože by mohli chladničku poškodit'.
- Nepoužívajte tvrdé alebo špicaté nástroje, aby ste urýchlili proces odmrazovania.
▶ Chladničku čistite pravidelne a hned, ako je znečistená, vlhkou handričkou.
Dbajte na to, aby do tesnenia nakvapkala voda. Mohlo by to poškodit' elektroniku.
▶ Po vyčistení utrite chladničku handričkou dosucha.
Kondenzátor v pravidelných intervaloch zbavte prachu a nečistôt.
10 Záruka
Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obrátte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.
Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložit' nasledovné podklady:
- kópiu faktúry s dátumom kúpy,
- dôvod reklamácie alebo opis chyby.
11 Likvidácia
VÝSTRAHA! Nebezpečenstvo uväznenia detí!
Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.
Ked' výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.
12 Odstránenie porúch
Význam červenej LED žiarovky (obr. 6 2, strane 5, obr. 7 2, strane 6)
V prípade prevádzkových porúch LED viackrát zasvieti. Počet impulzov závisí od druhu poruchy.
Každé rozsvietenie trvá štvrt' sekundy. Po sérii impulzov nasleduje pauza. Sekvencia chyby sa opakuje každé štyri sekundy.
| Počet svetelných impulzov | Chyba Možná príčina | |
| 1 Napájacie napätie | Napájacie napätie je mimo nastaveného rozsahu. | |
| 2 | Nadprúd ventilátora | Ventilátor zaťažuje elektronickú jednotku hodnotou vyššou ako 1 A. |
| 3 Motor sa nerozbehne | Rotor uviazol. | Rozdielový tlak v chladiacom systéme je príliš vysoký (>5 bar). |
| 4 | Príliš nízke otáčky | Pri veľmi silnom zaťažení chladiaceho systému sa nedá udržat’ minimálny počet otáčok motora 1 850 min ^-1 . |
| 5 Prehriatie elektronickej jednotky | Pri príliš vysokom zaťažení chladiaceho systému alebo príliš vysokej teplote sa elektro-nická jednotka príliš zohreje. | |
| Trvale Chyba NTC | NTC je chybný. | |
Kompresor nebeží (pripojenie batérie)
| Porucha Možná príčina | Riešenie | |
| U_KL = 0 V Prerušenie prípojného vedeniabatéria – elektronika | Vytvorte spojenie | |
| Hlavný spínač je chybný (ak je k dispozícii) | ||
| Prídavná výkonová poistka prehorená (ak je k dispozícii) | ||
| U_KL ≤ U_ZAP | Napätie batérie je príliš nízke Nabite batériu | |
| Pokus o spustenie s U_KL ≤ U_VYP | Voľné káblové spojenieZlý kontakt (korózia) | Vytvorte spojenie |
| Kapacita batérie je príliš nízka Vymeňte batériu | ||
| Prierez kábla je príliš malý | Vymeňte kábel (obr.14, strane 9) | |
| Pokus o spustenie s U_KL ≥ U_ZAP | Teplota okolia je príliš vysoká – | |
| Vetranie a odvzdušnenie nie je dostatočné | Prestavte chladiace zariadenie | |
| Kondenzátor znečistený | Vyčistite kondenzátor | |
| Elektrické prerušenie v kompresore medzi kolíkmi | Kompresor je chybný Vymeňte kompresor | |
U_KL Napätie medzi kladnou a zápornou svorkou elektroniky
| Porucha Možná príčina | Riešenie | |
| Chýba napätie Prerušenie | v prípojnom vedení Vytvorte spojenie | |
| Hlavný spínač je chybný (ak je k dispozícii) | Vymeňte hlavný spínač | |
| Prídavná výkonová poistka prehorená (ak je k dispozícii) | Vymeňte výkonovú poistku | |
| Napätie je prítomné, ale kompresor nebeží | Teplota okolia je príliš vysoká – | |
| Vetranie a odvzdušnenie nie je dostatočné | Prestavte chladiace zariadenie | |
| Kondenzátor znečistený | Vyčistite kondenzátor | |
| Elektrické prerušenie v kompresore medzi kolíkmi | Kompresor je chybný Vymeňte kompresor |
Chladiaci výkon klesá, vnútorná teplota stúpa
| Porucha Možná príčina | Riešenie | |
| Kompresor dlho/nepretržite beží | Teplota okolia je príliš vysoká – | |
| Vetranie a odvzdušnenie nie je dostatočné | Prestavte chladiace zariadenie | |
| Kondenzátor znečistený | Vyčistite kondenzátor | |
| Ventilátor je pokazený Vymeňte ventilátor | ||
| Kompresor beží len zriedka | Kapacita batérie vyčerpaná Nabite batériu | |
Neobvyklé zvuky
| Porucha Možná príčina | Riešenie | |
| Hlasné hučanie Konštrukčný diel chladiaceho okruhu sa nemôže vol'ne pohybovat' (prilieha k stene) | Konštrukčný diel opatrne ohnite | |
| Cudzie teleso zachytené medzi chladiacim zariadením a stenou | ||
| Hluk ventilátora – | ||
13 Technické údaje
| CRX50 CRX65 CRX80 | |||
| Objem chladiacej priehradky: 41,2 l 50 l 70,6 lObjem mraziacej priehradky: 4,4 l 7,0 l 7,5 l | |||
| Užitočný obsah: 45 l 57 l 78 l | |||
| Prípojné napätie: | 12 V== alebo 24 V==100 - 240 V~ | ||
| Stredný príkon (AC): 40 W 45 W 48 W | |||
| Menovitý prúd12 V===:24 V===:100 V~:240 V~: | 5,0 A2,6 A1,14 A0,53 A | 5,5 A2,8 A1,22 A0,58 A | 5,6 A2,9 A1,23 A0,56 A |
| Rozsah teploty chladeniaChladnička:Mraznička:Rýchle chladenie (bez deliacej priečky): | 3 °C až +12 °C-15 °C až -5 °Cmaximálne -6 °C ± 2 °C | ||
| Klimatická trieda: | T | ||
| Vlhkosť vzduchu: | maximálne 90 % | ||
| Trvalé naklonenie: | maximálne 30° | ||
| Max. tlak: | ND 11 bar/HD 25 bar | ||
| Izolačný plyn: | C_5H_10 | ||
| Chladiaci prostriedok: | R134a | ||
| Množstvo chladiaceho prostriedku: | 38 g | 42 g | 48 g |
| Rozmery: | obr. 18,strane 10 | obr. 19,strane 10 | obr. 20,strane 11 |
| Hmotnosť: | 17 kg | 19 kg | 21 kg |
| Skúška/certifikát: | CE E4 | ||
| CRX110 CRX140 | |||
| Objem chladiacej priehradky: 98 l 124 lObjem mraziacej priehradky: 9,5 l 11 l | |||
| Užitočný obsah: | 107,5 l | 135 l | |
| Prípojné napätie: | 12 V--- alebo 24 V---100 – 240 V~ | ||
| Stredný príkon (AC): 50 W 60 W | |||
| Menovitý prúd12 V---:24 V---:100 V~:240 V~: | 6,2 A3,0 A0,82 A0,34 A | 7,7 A3,6 A0,95 A0,4 A | |
| Rozsah teploty chladeniaChladnička:Mraznička: | 3 °C až +12 °C-18 °C až -6 °C | ||
| Klimatická trieda: T | |||
| Vlhkosť vzduchu: | maximálne 90 % | ||
| Trvalé naklonenie: | maximálne 30° | ||
| Max. tlak: | ND 11 bar/HD 25 bar | ||
| Izolačný plyn: | C_5H_10 | ||
| Chladiaci prostriedok: | R134a | ||
| Množstvo chladiaceho prostriedku: | 47 g | 50 g | |
| Rozmery: | obr. 21, strane 11 | obr. 22, strane 12 | |
| Hmotnosť: | 27,6 kg | 30,6 kg | |
| Skúška/certifikát: |  | ||
