INSTRUKCJA OBSŁUGI CoolMatic CRX 140 WAECO

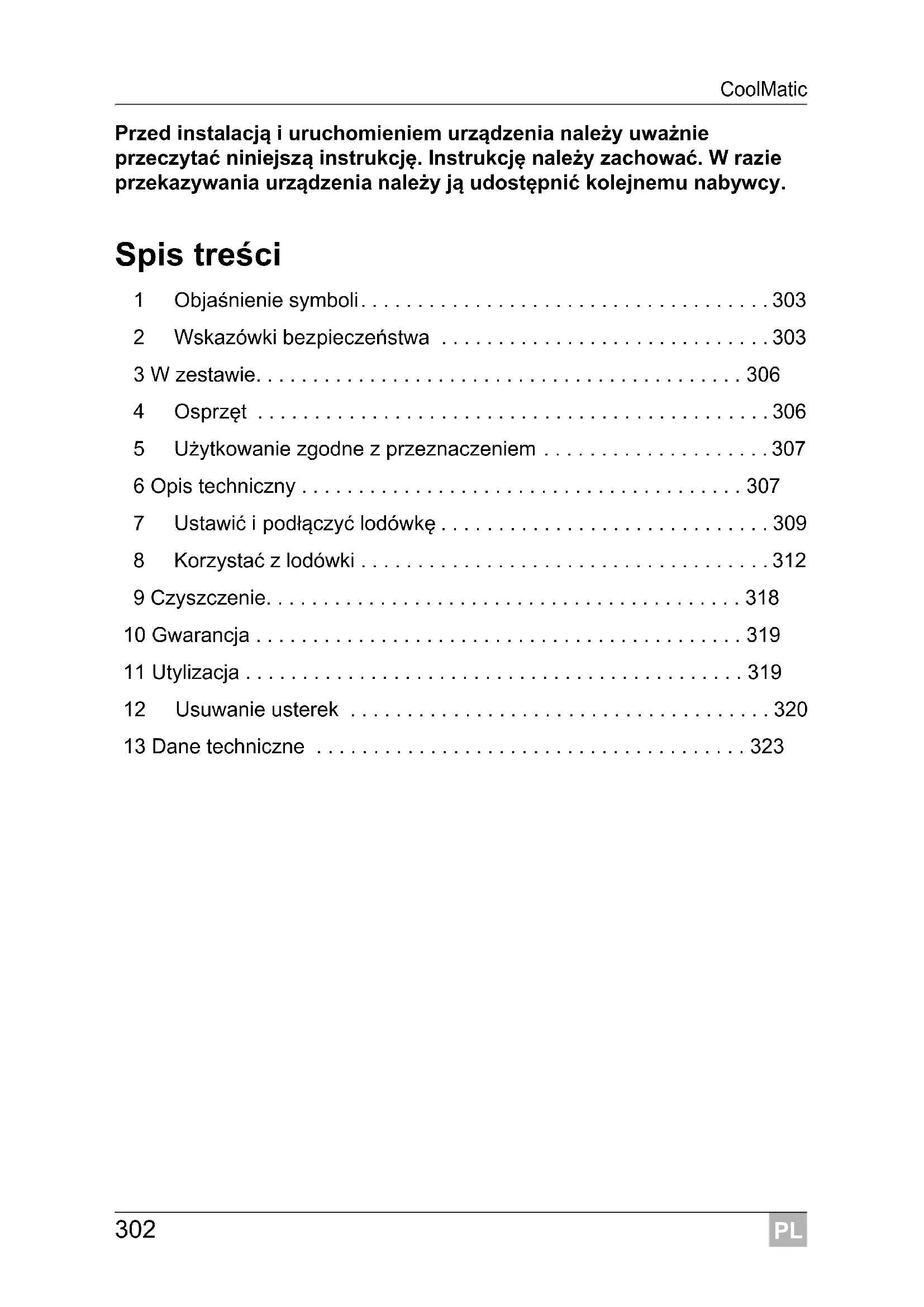

• Przed instalacją i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy. Spis treści 1Objaśnienie symboli p. 303
• 2 Wskazówki bezpieczeństwa p. 303
• 3 W zestawie p. 306
• 4Osprzęt p. 306
• 5Użytkowanie zgodne z przeznaczeniem p. 307
• 6 Opis techniczny p. 307
• 7 Ustawić i podłączyć lodówkę p. 309
• 8 Korzystać z lodówki p. 312
• 9 Czyszczenie p. 318
• 10 Gwarancja p. 319
• 11 Utylizacja p. 319
• 12 Usuwanie usterek p. 320
• 13 Dane techniczne PL CoolMatic Objaśnienie symboli p. 323

1Objaśnienie symboli

➤ Obsługa: Ten symbol wskazuje, że użytkownik musi podjąć jakieś dzia- łanie. Wymagane działania zostały opisane krok po kroku. ✓ Ten symbol opisuje wynik działania. Rys. 1 5, strona 3: Ten odnośnik wskazuje element na rysunku, w tym przypadku „Pozycję 5 na rysunku 1 na stronie 3”. 2 Wskazówki bezpieczeństwa Producent nie odpowiada za szkody spowodowane: błędami powstałymi w trakcie montażu lub podłączania uszkodzeniem produktu w sposób mechaniczny lub spowodowany przeciąźeniami elektrycznymi zmianami dokonanymi w produkcie bez wyraźnej zgody producenta użytkowaniem w celach innych niż opisane w niniejszej instrukcji NIEBEZPIECZEŃSTWO! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie powoduje śmierć lub ciężkie obrażenia ciała. OSTRZEŻENIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała. OSTROŻNIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała. UWAGA! Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu. WSKAZÓWKA Informacje uzupełniające dot. obsługi produktu.PL Wskazówki bezpieczeństwa CoolMatic

2.1 Ogólne bezpieczeństwo

NIEBEZPIECZEŃSTWO! W łodziach: W przypadku zasilania sieciowego należy bez- względnie pamiętać o zabezpieczeniu zasilania za pomocą bezpiecznika różnicowoprądowego.

OSTRZEŻENIE! Wykonanie instalacji w wilgotnych pomieszczeniach należy zlecać wyłącznie specjalistom. Nie wolno uruchamiać urządzenia, jeśli ma ono widoczne uszkodzenia. Gdy przewód przyłączeniowy ulegnie uszkodzeniu, musi zostać wymieniony przez producenta, jego serwis lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia. Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Niefachowe naprawy mogą spowodować poważne nie- bezpieczeństwo. Dzieci od 8 roku życia i osoby o ograniczonych możliwościach fizycznych, sensorycznych lub intelektualnych oraz osoby nie- dysponujące stosowną wiedzą i doświadczeniem mogą użytko- wać to urządzenie jedynie pod nadzorem innej osoby bądź uzyskania od niej informacji dotyczących bezpiecznego użytko- wania i wynikających z tego zagrożeń. Nie mogą one również czy ścić i konserwować go bez nadzoru. Dopilnować, by dzieci nie bawiły się urządzeniem. Urządzenie należy stosować i przechowywać poza zasięgiem dzieci poniżej 8 roku życia. W urządzeniu nie wolno przechowywać substancji wybucho- wych, np. pojemników aerozolowych z palnym gazem wytłacza- jącym.

OSTROŻNIE! Niebezpieczeństwo zgniecenia! Nie dotykać zawiasu. Artykuły spożywcze mogą być przechowywane tylko w oryginal- nych opakowaniach lub w odpowiednich pojemnikach.

UWAGA! Należy porównać dane dotyczące napięcia na tabliczce zna- mionowej z dostępnym źródłem zasilania.PL CoolMatic Wskazówki bezpieczeństwa

Wtyczki nie wolno nigdy wyciągać z gniazdka, ciągnąc za przewód przyłączeniowy. Jeśli przenośna lodówka jest podłączona do gniazdka DC: Przed podłączeniem do ładowarki należy odłączyć lodówkę i inne urządzenia od akumulatora. Jeśli przenośna lodówka jest podłączona do gniazdka DC: Wyłączając silnik odłączyć urządzenie lub je wyłączyć. W przeciwnym razie akumulator może się rozładować. Ta lodówka nie nadaje się do przechowywania substancji draż- niących lub zawierających rozpuszczalniki. Otwór odpływowy zawsze utrzymywać w czystym stanie. W żadnym wypadku nie otwierać obiegu chłodzenia. Nigdy nie transportować urządzenia w pozycji poziomej, aby nie dosz ło do wycieku oleju z kompresora. Podczas transportowania uważać, aby nie uszkodzić obiegu chłodzenia. Czynnik chłodzący w obiegu chłodzenia jest łatwopalny. W razie uszkodzenia obiegu chłodzenia: –Unikać otwartego ognia i iskier. – Dobrze wietrzyć pomieszczenie. Urządzenie należy ustawić w suchym miejscu, zabezpieczo- nym przed zachlapaniem.

2.2 Bezpieczeństwo podczas eksploatacji urządzenia

NIEBEZPIECZEŃSTWO! Nigdy nie chwytać gołymi rękami nieosłoniętych przewodów. Dotyczy to przede wszystkim zasilania z sieci prądu przemien- nego.

OSTROŻNIE! Przed użyciem należy sprawdzić, czy przewód i wtyczka są suche. Po podłączeniu urządzenia do akumulatora upewnić się, czy artykuły spożywcze nie mają kontaktu z elektrolitem.

UWAGA! Wewnątrz lodówki nie można używać żadnych urządzeń elek- trycznych za wyjątkiem urządzeń zalecanych przez producenta.PL W zestawie CoolMatic

Nie należy ustawiać urządzenia w pobliżu otwartego ognia i innych źródeł ciepła (ogrzewanie, silne promieniowanie słoneczne, piec gazowy itp.). Niebezpieczeństwo przegrzania! Należy pamiętać, że ciepło powstające przy eksploatacji musi być odpowiednio odprowadzane. Należy zadbać o to, aby urzą- dzenie stało w odpowiedniej odległości od ścian lub przedmio- tów, tak by możliwa była cyrkulacja powietrza. Należy uważać, aby nie zakrywać otworów wentylacyjnych. Nie należy wypełniać wewnętrznego pojemnika cieczami lub lodem. Nigdy nie należy zanurzać urządzenia w wodzie. Należy chronić urządzenie i przewody przed gorącem i wilgocią. Zwracać uwagę, aby produkty spożywcze nie dotykały ścian komory chłodniczej. 3 W zestawie 4Osprzęt Elementy dostępne jako akcesoria (nieobjęte zakresem dostawy): Ilość Nazwa 1 Lodówka z półkami 1 Instrukcja obsługi Nazwa Objaśnienie Nr wyrobu Low ambient control Przełącza dodatkowe ogrzewanie przy kompreso- rze. Dzięki temu kompresor przy ekstremalnie niskich temperaturach otoczenia włącza się częściej i zapewnia chłodzenie zamrażarki. LACPL CoolMatic Użytkowanie zgodne z przeznaczeniem

5Użytkowanie zgodne z przeznaczeniem Lodówka nadaje się do chłodzenia i mrożenia artykułów spożywczych.

Lodówka nadaje się do zainstalowania wyłącznie we wnęce. Po montażu dostęp powinien być możliwy wyłącznie od przodu urządzenia. 6 Opis techniczny Urządzenia chłodnicze WAECO CoolMatic serii CRX umożliwiają schładza- nie i przechowywanie towarów w niskiej temperaturze. W zamrażalniku artykuły są mrożone. Gdy lodówka jest używana bez zamrażarki, produkty zamrożone mogą być w niej przechowywane krótkotrwale dzięki funkcji szybkiego schładzania. Wszystkie materiały, z których wykonano lodówkę, są bezpieczne dla artykułów spożywczych. Obieg chłodzenia jest bezobsługowy. To urządzenie może być podłączane zarówno do napięcia 12 V i 24 V, jak i 100 – 240 V. Podczas stosowania lodówki na łodziach przechył ciągły może wynosić maksymalnie 30°. CRX50, CRX65, CRX80: Temperaturę ustawia się na panelu sterowania z lewej strony wewnątrz lodówki. Do wyboru są cztery zakresy temperatury od +3 °C do +12 °C oraz funkcja szybkiego schładzania. CRX110, CRX140: Temperaturę ustawia się na panelu sterowania z lewej strony wewnątrz lodówki. Do wyboru są cztery zakresy temperatury od +3 °C do +12 °C, a także tryb zimowy. OSTROŻNIE! Zagrożenie zdrowia! Należy sprawdzić, czy wydajność chłodzenia odpowiada wymaganiom związanym z żywnością lub lekami, które mają być przechowywane w lodówce.PL Opis techniczny CoolMatic

6.1 Elementy obsługi wewnątrz lodówki

Różne typy lodówki przedstawiono na poniższych rysunkach: CRX50: rys. 1, strona 3 CRX65: rys. 2, strona 3 CRX80: rys. 3, strona 4 CRX110: rys. 4, strona 4 CRX140: rys. 5, strona 5

6.2 Elementy obsługowe

Nr Objaśnienie 1Zamrażalnik (wyjmowany: tylko CRX50, CRX65, CRX80) 2 Panel sterowania 3 Kratka (składana, umożliwiająca wstawienie butelek do komory chłodniczej) 4 Powierzchnia przechowywania 5Półka na owoce 6 Blokada butelek (do wstawiania butelek do półki drzwiowej) 7Półka z pokrywą (składana)

w rys. 6, strona 5, rys. 7, strona 6 Objaśnienie 1 Czujnik IR do włączania i wyłączania oświetlenia wewnętrznego 2LED: Wskaźnik serwisowy 3 LED: Zielony: Kompresor pracuje Pomarańczowy: Kompresor wyłączony 4 Przycisk włączania/wyłączania 5Oświetlenie wnętrza 6 Przycisk wyboru temperatury 7 LED: Funkcja szybkiego chłodzenia (CRX50, CRX65, CRX80) LED: Tryb zimowy (CRX110, CRX140) 8 Diody LED: Poziomy temperatury 1 do 4PL CoolMatic Ustawić i podłączyć lodówkę

7 Ustawić i podłączyć lodówkę

7.1 Wskazówki bezpieczeństwa dotyczące instalacji na

łodziach Podczas instalacji na łodziach należy przestrzegać następujących wskazówek:

NIEBEZPIECZEŃSTWO! W przypadku zasilania sieciowego należy bezwzględnie zadbać o zabezpieczenie bezpiecznikiem różnicowoprądowym! UWAGA! Maksymalny dozwolony przechył wynosi 30°. Podczas ustawiania lodówki należy pamiętać więc o odpowiednim jej zabezpieczeniu. W razie wątpliwości dotyczących instalacji konieczny jest kontakt ze specjalistyczną firmą. Ustawić lodówkę tak, aby możliwy był swobodny odpływ ogrzanego powietrza (do góry albo na boki rys. 8, strona 6). Urządzenie jest przeznaczone do użytkowania w temperatu- rach otoczenia od +16 °C do +43 °C.PL Ustawić i podłączyć lodówkę CoolMatic

7.2 Ustawienie lodówki

Podczas ustawiania należy stosować się do poniższych wskazówek: Ustawić lodówkę tak, aby możliwy był swobodny odpływ ogrzanego powietrza (do góry albo na boki rys. 8, strona 6). Legenda do rys. 8, strona 6 Nie zakrywać otworów w obudowie (np. otworów wentylacyjnych) lub w strukturze montażowej. Podczas normalnej pracy lodówki powstaje kondensat. Można go regularnie wycierać lub odprowadzać przez odpływ z tyłu lodówki. Aby ustawić lodówkę, należy wykonać następujące czynności: ➤ Aby spuszczać kondensat przez wąż: Usunąć korek odpływu (rys. 9 1,strona 7). ➤ Podłączyć wężyk o średnicy wewnętrznej 10 mm do króćca spustowego (rys. 9 2, strona 7). ➤ Zwolnić zabezpieczenie transportowe (rozdz. „Zwolnić mechanizm bloku- jący” na stronie 317). ➤ Otworzyć drzwi lodówki. ➤ Poluzować zaślepki (rys. 0 2, strona 7). ➤ Przesunąć szafę do wnęki. ➤ Przymocować lodówkę za pomocą odpowiednich śrub (rys. 0 1, strona 7). ➤ Wcisnąć zaślepki (rys. 0 2, strona 7) w otwory. Nr Objaśnienie 1 zimne powietrze dopływające 2ciepłe powietrze powrotne 3 Kondensator 4odstęp powyżej, jeśli do góry lub do boku nie może przemieszczać się wystarczająca ilość powietrza powrotnegoPL CoolMatic Ustawić i podłączyć lodówkę

7.3 Przełożenie zawiasu drzwiowego

Istnieje możliwość zmiany położenia zawiasów, dzięki czemu drzwi będą się otwierały w lewo zamiast w prawo. ➤ W celu zmiany położenia zawiasów należy postępować zgodnie ze wska- zówkami zawartymi w punktach od rys. a, strona 8 do rys. c, strona 8.

7.4 Podłączanie lodówki

Podłączanie lodówki do napięcia stałego

Te lodówki można zasilać napięciem stałym 12 V lub 24 V. Lodówkę wyposażono w zabezpieczenie chroniące przed nieprawidłowym połączeniem biegunów przy podłączeniu akumulatora oraz przed zwarciem. Jeśli napięcie jest niewystarczające, w celu ochrony akumulatora lodówka wyłącza się automatycznie (zob. poniższa tabela). ➤ Średnicę kabla określa się w zależności od jego długości zgodnie z rys. d, strona 9. Legenda do rys. d, strona 9: UWAGA! Aby uniknąć strat napięcia i mocy, należy zastosować możliwie krótki i nieprzerwany kabel przyłączeniowy. Ponadto należy unikać korzystania z dodatkowych przełączników, wtyczek i puszek rozgałęźnych. Przed ładowaniem akumulatora za pomocą ładowarki odłączyć od niego urządzenie lub inne odbiorniki prądu. Przepięcia mogą uszkodzić elektronikę urządzeń. 12 V 24 V Napięcie wyłączenia 10,4 V 22,8 V Napięcie ponownego włączenia 11,7 V 24,2 V Oś współrzędnych Znaczenie Jednostka lDługość kabla m ∅ Średnica kabla mm²PL Korzystać z lodówki CoolMatic

➤ Przed uruchomieniem urządzenia sprawdzić, czy wartości napięcia robo- czego i napięcia akumulatora są takie same (zob. tabliczka znamionowa). ➤ Podłączyć lodówkę do gniazdka z zabezpieczeniem co najmniej 15 A (przy 12 V) lub 7,5 A (przy 24 V) (rys. e 1,strona 9). ➤ Połączyć czerwony kabel (rys. e rt, strona 9) z biegunem dodatnim akumulatora. ➤ Połączyć czarny kabel (rys. e sw, strona 9) z biegunem ujemnym akumulatora. Podłączyć lodówkę do sieci prądu przemiennego

Podczas podłączania lodówki do napięcia zmiennego należy postępować wnastępujący sposób: ➤ Włożyć wtyczkę do gniazda AC (rys. f 1, strona 9). 8 Korzystać z lodówki

UWAGA! Podczas wymiany należy pamiętać o właściwym położeniu biegunów. NIEBEZPIECZEŃSTWO! Zagrożenie życia! Nie wolno manipulować wtyczkami i wyłącznikami wilgotnymi rękami lub stojąc na mokrej powierzchni. W przypadku korzystania z lodówki na łodzi przy zastosowa- niu przyłącza lądowego do sieci napięcia przemiennego konieczne jest włączenie bezpiecznika różnicowoprądowego pomiędzy lodówką a tą siecią. Wówczas należy skorzystać z porady specjalisty. WSKAZÓWKA Przed pierwszym użyciem lodówki należy ze względów higie- nicznych wyczyścić ją od wewnątrz i z zewnątrz wilgotną ście- reczką (patrz również rozdz. „Czyszczenie” na stronie 318). Nie dociskać zbyt gwałtownie klapy zamrażarki. Nie wyjmować ścianki działowej, gdy w zamrażarce znajduje się lód. Podczas obsługi lodówki nie usuwać naklejki na panelu.PL CoolMatic Korzystać z lodówki

8.1 Rady dotyczące oszczędzania energii

Wybrać miejsce z dobrą wentylacją, chronione przed promieniami słonecznymi. Ciepłe potrawy przed wstawieniem do lodówki najpierw schłodzić. Nie otwierać lodówki częściej niż jest to konieczne. Gdy drzwi pozostają otwarte przez ponad 5 minut, światło zaczyna migać. Nie zostawiać drzwi otwartych na dłużej niż jest to konieczne. Rozmrozić lodówkę po wytworzeniu się warstwy lodu. Unikać zbyt niskiej temperatury wewnętrznej. Regularnie usuwać ze skraplacza kurz i inne zanieczyszczenia.

8.2 Korzystanie z lodówki

Lodówka umożliwia konserwowanie świeżych artykułów spożywczych. Ponadto umieszczony w niej zamrażalnik daje możliwość konserwacji i mrożenia świeżej żywności. ➤ Włączyć lodówkę, naciskając przycisk Wł./Wył.

UWAGA! Do lodówki nie można wkładać żadnych urządzeń elektrycz- nych. Wyjątek stanowią urządzenia dopuszczone przez pro- ducenta. Należy uważać, by nie ochładzać nadmiernie napojów lub potraw w szklanych pojemnikach. Podczas zamrażania napoje i płynne potrawy zwiększają swoją objętość, co może spowodować uszkodzenie szklanych pojemników. Artykuły spożywcze mogą być przechowywane tylko w orygi- nalnych opakowaniach lub w odpowiednich pojemnikach. Należy uważać, aby w lodówce znajdowały się tylko przed- mioty lub produkty, które mogą być chłodzone do wybranej temperatury. WSKAZÓWKA Po włączeniu lodówka potrzebuje chwilę czasu do uruchomienia kompresora.PL Korzystać z lodówki CoolMatic

Ustawianie temperatury ➤ Nacisnąć przycisk wyboru temperatury, aby ustawić temperaturę w jednym z czterech zakresów od „chłodno” do „bardzo zimno”. Liczba świecących się diod LED nad przyciskiem wyboru temperatury wskazuje zakres temperatury: –1 = chłodno

– 4 = bardzo zimno ➤ Ponownie nacisąć przycisk wyboru temperatury, aby zmienić z poziomu 4 na poziom 1.

Ustawić funkcję szybkiego chłodzenia (tylko CRX50, CRX65, CRX80)

Można wykorzystywać funkcję szybkiego schładzania do szybkiego osiągania temperatur mrożenia. ➤ Wcisnąć przycisk wyboru temperatury na ponad 3 sekundy. ✓ Zapali się dioda LED nad przycisk wyboru temperatury. ➤ Ponownie wcisnąć przycisk wyboru temperatury na ponad 3 sekundy, aby przełączyć lodówkę na tryb normalnego chłodzenia. WSKAZÓWKA Na wydajność chłodzenia wpływa temperatura otoczenia, ilość konserwowanych artykułów spożywczych, częstotliwość otwierania drzwi. Jeśli temperatura otoczenia wynosi 16 °C – 20 °C, proszę ustawić lodówkę co najmniej na poziom 2. UWAGA! Z funkcji szybkiego chłodzenia korzystać tylko wtedy, gdy wyj- mowana zamrażarka nie została wstawiona. W przeciwnym razie istnieje ryzyko, że zamrażarka zostanie maksymalnie schłodzona i na zewnętrznej stronie lodówki będzie powstawał kondensat. Oprócz tego nastąpi silny wzrost zużycia energii. Należy pamiętać, że butelki i inne pojemniki podczas zamra- żania mogą pęknąć. Należy pamiętać, że drzwi lodówki bezpośrednio po ich zamknięciu otwierają się z trudem.PL CoolMatic Korzystać z lodówki

Ustawić tryb zimowy (tylko CRX110, CRX140) Tryb zimowy zapewnia optymalną eksploatację w temperaturze otoczenia poniżej 16 °C. ➤ Wcisnąć przycisk wyboru temperatury na ponad 3 sekundy. ✓ Lodówka przełącza się do trybu zimowego, a lampka LED nad przyciskiem wyboru temperatury zaczyna świecić. ➤ Ponownie wcisnąć przycisk wyboru temperatury na ponad 3 sekundy, aby przełączyć lodówkę na tryb normalnego chłodzenia. Konserwowanie artykułów spożywczych

W komorze chłodzącej można konserwować artykuły spożywcze. Czas konserwacji zwykle jest podany na opakowaniu. Komora chłodząca dzieli się na różne strefy, w których panują różne temperatury: Chłodniejsze strefy znajdują się bezpośrednio nad szufladą na owoce i warzywa, w pobliżu ściany tylnej. Konieczne jest uwzględnianie informacji o temperaturach i terminach przydatności umieszczonych na opakowaniach. Podczas konserwacji należy stosować się do następujących wskazówek: – Nie należy zamrażać produktów, które są rozmrażane lub rozmro- żone; należy spożyć je jak najszybciej. – Zawijać artykuły spożywcze w folię aluminiową lub polietylenową i zamykać w pojemniki z pokrywą. Pozwoli to lepiej zakonserwowa

aromat, wygląd i świeżość artykułów. UWAGA! Nie wolno konserwować w komorze chłodzącej ciepłych artykułów spożywczych. Nie należy wstawiać do zamrażarki szklanych pojemników zpłynami. WSKAZÓWKA Artykuły spożywcze, które łatwo pochłaniają smaki i zapachy, a także płyny i produkty o wysokiej zawartości alkoholu należy przechowywać w szczelnych pojemnikach.PL Korzystać z lodówki CoolMatic

Odszranianie komory chłodzącej Istnieją dwie możliwości usuwania kondensatu powstałego podczas pracy lodówki: bezpośrednie odprowadzanie na zewnątrz: Wyjąć zatyczkę (rys. 9 1, strona 7). Podłączyć wężyk o średnicy wewnętrznej 10 mm do króćca spustowego (rys. 9 2, strona 7). Ew. wytrzeć wodę: W razie potrzeby wytrzeć kondensat. Odszranianie zamrażarki

Aby odszronić lodówkę, należy postępować w następujący sposób: ➤ Wyjąć chłodzone produkty. ➤ Następnie włożyć je do innego urządzenia chłodniczego, tak aby pozostały zimne. ➤ Wcisnąć przycisk włączania/wyłączania, aż lodówka się wyłączy. ➤ Całkowicie otworzyć drzwi. UWAGA! Do usuwania warstw lodu i do oddzielania mocno zamrożonych artykułów od powierzchni zamrażarki nie wolno używać mecha- nicznych narzędzi. Wyjątek stanowią urządzenia dopuszczone przez producenta.PL CoolMatic Korzystać z lodówki

8.3 Zwolnić mechanizm blokujący

Lodówka ma mechanizm blokujący (rys. g 1, strona 10), który pełni funkcję zabezpieczenia transportowego. Możliwe są następujące ustawienia: Lock (przekręcić koło do oporu w prawo): Drzwi zostają zamknięte i zabezpieczone. W celu otwarcia drzwi należy pociągnąć uchwyt do góry i otworzyć drzwi. Vent (przekręcić koło do oporu w lewo): Drzwi zostają lekko otwarte, ale unieruchomione. Pozycję tę stosuje się w przypadku wyłączenia urządzenia na dłuższy czas.

8.4 Wyłączyć lodówkę.

W przypadku wyłączenia lodówki na dłuższy czas należy postępować wnastępujący sposób: ➤ Wcisnąć przycisk włączania/wyłączania, aż lodówka się wyłączy. ➤ Odłączyć przewód przyłączeniowy od akumulatora lub wyciągnąć wtyczkę przewodu prądu przemiennego z prostownika. ➤ Oczyścić lodówkę (zob. rozdz. „Czyszczenie” na stronie 318). ➤ Przekręcić koło blokujące (rys. g 1, strona 10) do momentu uzyskania oporu w lewo („Vent”). ➤ Zamykać drzwi do momentu ich zatrzaśnięcia. ✓ Drzwi pozostają otwarte, co zapobiega wytwarzaniu się zapachów.

8.5 Wymiana bezpiecznika

Uszkodzony bezpiecznik cokołu prądu przemiennego można wymienić. ➤ Podnieść przegródkę z bezpiecznikiem (rys. f 2, strona 9) za pomocą śrubokręta. ➤ Wymienić bezpiecznik (250 V/4 A). ➤ Zamknąć przegródkę na bezpiecznik. UWAGA! Mechanizm blokujący należy regulować tylko przy otwartych drzwiach. Regulacja przy zamkniętych drzwiach powoduje uszkodzenie urządzenia.PL Czyszczenie CoolMatic

➤ Czyścić lodówkę regularnie wilgotną ściereczką, kiedy tylko pojawią się zabrudzenia. ➤ Należy uważać, aby woda nie dostała się do uszczelek. Może to spowodować uszkodzenie elektroniki. ➤ Po wyczyszczeniu wytrzeć lodówkę do sucha ściereczką. ➤ Regularnie usuwać ze skraplacza kurz i inne zanieczyszczenia. UWAGA! Do czyszczenia nie należy używać agresywnych środków czyszczących ani twardych przedmiotów, gdyż mogą one uszkodzić lodówkę. Nie używać twardych lub ostrych narzędzi w celu przyspieszenia procesu odszraniania.PL CoolMatic Gwarancja

10 Gwarancja Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu. W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie: kopii rachunku z datą zakupu, informacji o przyczynie reklamacji lub opisu wady. 11 Utylizacja

➤ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się wnajbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji. OSTRZEŻENIE! Uwaga na dzieci! Przed utylizacją zużytej lodówki: Zdjąć drzwi. Pozostawić elementy do przechowywania produktów w lodówce tak, aby dzieci nie mogły się po nich wspinać.PL Usuwanie usterek CoolMatic

12 Usuwanie usterek Znaczenie czerwonej lampki LED (rys. 6 2, strona 5, rys. 7 2, strona 6) W przypadku wystąpienia błędów w pracy lodówki dioda LED zaświeca się kilkakrotnie. Liczba impulsów zależy od rodzaju błędu. Dioda zaświeca się każdorazowo na jedną czwartą sekundy. Po serii impul- sów następuje przerwa. Sekwencja sygnalizująca błąd jest powtarzana co cztery sekundy. Liczba impul- sów świetlnych Usterka Możliwa przyczyna 1 Napięcie zasilające Napięcie zasilające znajduje się poza ustawionym zakresem. 2Prąd przetężeniowy wentylatora Wentylator obciąża jednostkę elektroniki natężeniem wynoszącym ponad 1 A. 3 Silnik nie uruchamia się Wirnik jest mocno osadzony. Różnica ciśnień w systemie chłodzenia jest za wysoka (> 5 barów). 4Za mała liczba obrotów W przypadku zbyt silnie obciążonego systemu chłodzenia nie da się utrzymywać minimalnej liczby obrotów silnika wynoszącej 1850 min

5 Za wysoka temperatura w jednostce elektroniki W przypadku zbyt silnie obciążonego systemu chłodzenia lub zbyt wysokiej temperatury elektronika za bardzo się nagrzewa. Stale Błąd NTC NTC jest uszkodzony.PL CoolMatic Usuwanie usterek

Kompresor nie pracuje (podłączenie akumulatora) Zakłócenie Możliwa przyczyna Rozwiązanie

= 0 V Przerwanie w przewodzie przyłącze- niowym akumulator – elektronika Wykonać połączenie Uszkodzony wyłącznik główny (jeśli istnieje) Wymienić wyłącznik główny Przepalone dodatkowe zabezpiecze- nie przewodu (jeśli istnieje) Wymienić zabezpiecze- nie przewodu

≤ U Za niskie napięcie w akumulatorze Naładować akumulator Próba uruchomienia z

≤ U WYŁ Luźne połączenie kablowe Zły zestyk (korozja) Wykonać połączenie Za mała pojemność akumulatora Wymienić akumulator Za mała średnica kabla Wymiana kabla (rys. d, strona 9) Próba uruchomienia z

≥ U Za wysoka temperatura otoczenia – Niewystarczająca wentylacja Przestawić lodówkę Zabrudzony kondensator Wyczyścić kondensator Przerwany obwód elek- tryczny pomiędzy sty- kami w sprężarce Uszkodzony kompresor Wymienić kompresor

Napięcie pomiędzy zaciskiem plus a zaciskiem minus w układzie elektro- nicznym

Napięcie włączenia w układzie elektronicznym

WYŁ Napięcie wyłączenia w układzie elektronicznymPL Usuwanie usterek CoolMatic

Kompresor nie pracuje (podłączenie do napięcia zmiennego) Wydajność chłodzenia maleje, temperatura wewnętrzna rośnie Niestandardowe szumy Zakłócenie Możliwa przyczyna Rozwiązanie Brak napięcia Przerwanie w przewodzie przyłącze- niowym Wykonać połączenie Uszkodzony wyłącznik główny (jeśli istnieje) Wymienić wyłącznik główny Przepalone dodatkowe zabezpiecze- nie przewodu (jeśli istnieje) Wymienić zabezpiecze- nie przewodu Napięcie jest odpowied- nie, jednakże kompre- sor nie pracuje Za wysoka temperatura otoczenia – Niewystarczająca wentylacja Przestawić lodówkę Zabrudzony kondensator Wyczyścić kondensator Przerwany obwód elek- tryczny pomiędzy sty- kami w sprężarce Uszkodzony kompresor Wymienić kompresor Zakłócenie Możliwa przyczyna Rozwiązanie Sprężarka pracuje za długo/bez przerwy Za wysoka temperatura otoczenia – Niewystarczająca wentylacja Przestawić lodówkę Zabrudzony kondensator Wyczyścić kondensator Uszkodzony wentylator Wymienić wentylator Spręż arka pracuje rzadko Rozładowany akumulator Naładować akumulator Zakłócenie Możliwa przyczyna Rozwiązanie Głośne burczenie Element konstrukcyjny obiegu chło- dzenia nie może wykonywać swobod- nie ruchu drgającego (przylega do ścianki) Odgięcie elementu konstrukcyjnego przy zachowaniu ostrożności Zakleszczone ciało obce pomiędzy lodówką a ścianą Usunąć ciało obce Szum wentylatora –PL CoolMatic Dane techniczne

Pojemność komory chłodniczej 41,2 l 50 l 70,6 l Pojemność zamrażarki 4,4 l 7,0 l 7,5 l Pojemność użytkowa: 45 l 57 l 78 l Zasilanie: 12 Vg lub 24 Vg 100 – 240 Vw Średni pobór mocy (AC): 40 W 45 W 48 W Prąd znamionowy12 Vg:24 Vg:100 Vw:240 Vw:5,0 A2,6 A1,14 A0,53 A5,5 A2,8 A1,22 A0,58 A5,6 A2,9 A1,23 A0,56 AZakres temperatur chłodzeniaLodówka: 3 °C do +12 °C Zamrażarka: –15 °C do –5 °C Szybkie chłodzenie (bez ścianki działowej) maksymalnie –6 °C ± 2 °C Klasa klimatyczna: T Wilgotność powietrza: Maks. 90 % Przechył ciągły: maksymalnie 30° Maks. ciśnienie: ND 11 bar/HD 25 bar Środek napędowy: C

Czynnik chłodniczy: R134a Ilość czynnika chłodniczego: 38 g 42 g 48 g Wymiary: rys. h, strona 10rys. i, strona 10rys. j, strona 11 Waga: 17 kg 19 kg 21 kg Kontrola/certyfikat: E4PL Dane techniczne CoolMatic

CRX110 CRX140 Pojemność komory chłodniczej 98 l 124 l Pojemność zamrażarki 9,5 l 11 l Pojemność użytkowa: 107,5 l 135 l Zasilanie: 12 Vg lub 24 Vg 100 – 240 VwŚredni pobór mocy (AC): 50 W 60 WPrąd znamionowy12 Vg:24 Vg:100 Vw:240 Vw:6,2 A3,0 A0,82 A0,34 A7,7 A3,6 A0,95 A0,4 AZakres temperatur chłodzeniaLodówka: 3 °C do +12 °C Zamrażarka: –18 °C do –6 °C Klasa klimatyczna: T Wilgotność powietrza: Maks. 90 % Przechył ciągły: maksymalnie 30° Maks. ciśnienie: ND 11 bar/HD 25 barŚrodek napędowy: C

Czynnik chłodniczy: R134a Ilość czynnika chłodniczego: 47 g 50 g Wymiary: rys. k, strona 11 rys. l, strona 12 Waga: 27,6 kg 30,6 kgKontrola/certyfikat: E4CS CoolMatic
